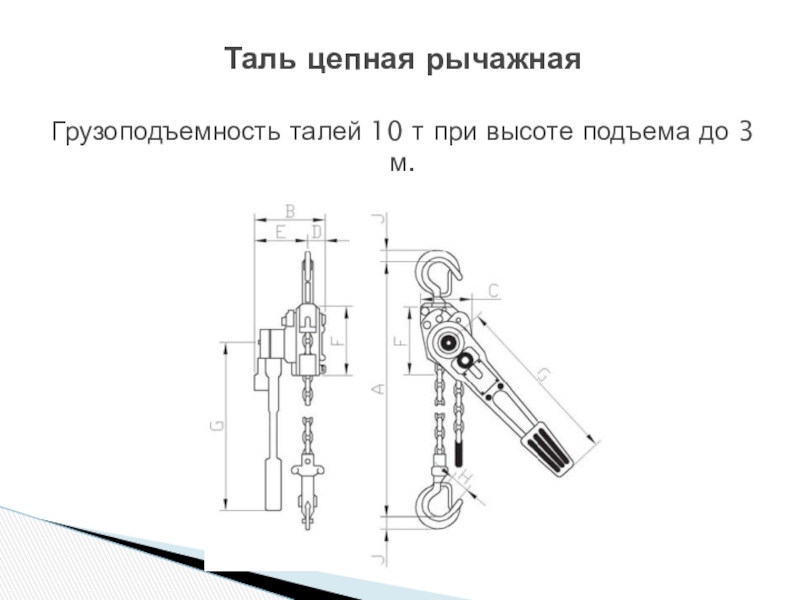

- 12. Таль цепная рычажная Грузоподъемность талей 10 т при высоте подъема до 3 м.
- 13. Таль пневматическая цепная Для придания талям
- 14. Электротали применяют в ремонтных цехах, а также
- 15. Полиспасты - системы обойм, подвижной и неподвижной, состоящих
- 16. Полиспасты предназначены для увеличения тягового усилия канатных подъемных устройств путем снижения их скорости.
- 17. Грузоподъемность полиспастов достигает 50 т и более.
- 18. Строительные подъемники — это грузоподъемные машины, предназначенные
- 19. Такие подъемники обеспечивают прямолинейность движения грузонесущего
- 20. Стационарный строительный подъемник Такие подъемники в ряде случаев можно использовать и для подъема людей.
- 21. Электрический строительный подъемник рассчитан на питание от
- 22. Производительность стреловых самоходных кранов и безопасность производства
- 23. Стропы из стального канатаа — универсальный,(кольцевой), б,
- 24. Крупноразмерные перегородочные панели поднимают балансирной траверсой, оснащенной

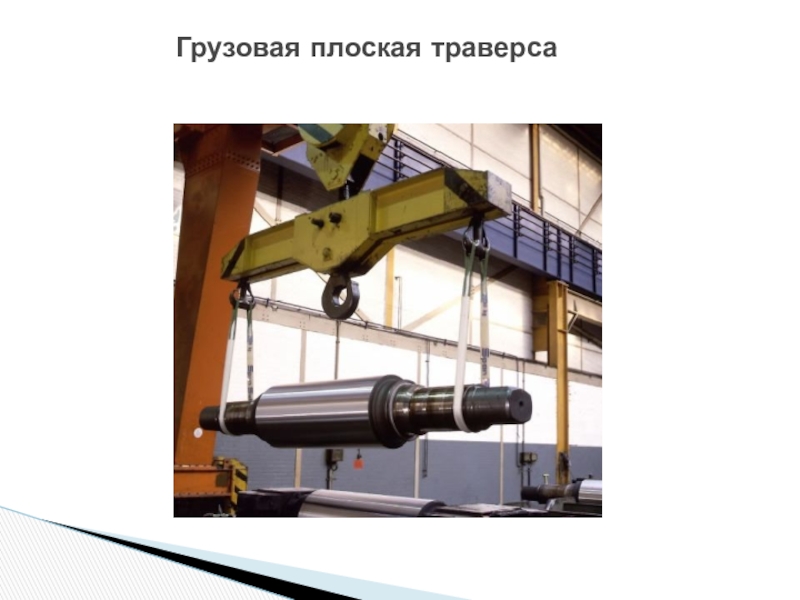

- 25. Грузовая плоская траверса
- 26. Монтаж стропильной фермы с использованием траверсы 1
- 27. Подъемно-транспортные механизмы и машины: электрон. ресурс http://stroy-technics.ru/article/podemno-transportnye-mekhanizmy-i-mashinyПростейшие подъемные
ознакомление студентов с устройством, и правилами эксплуатации установок подъёмно-транспортного оборудования, применяемого на строительных площадкахЗадачи: - научить студентов правильно выбирать по каталогам грузоподъёмное и транспортное оборудование с учётом его производительности; - подбирать грузозахватные приспособления, в зависимости от монтируемого элементаЦель:
Слайд 1ТОГАПОУ «Промышленно-технологический колледж»
Подъемно-транспортные устройства и приспособления в строительстве
Автор: Кулыгина Елена Ивановна
преподаватель

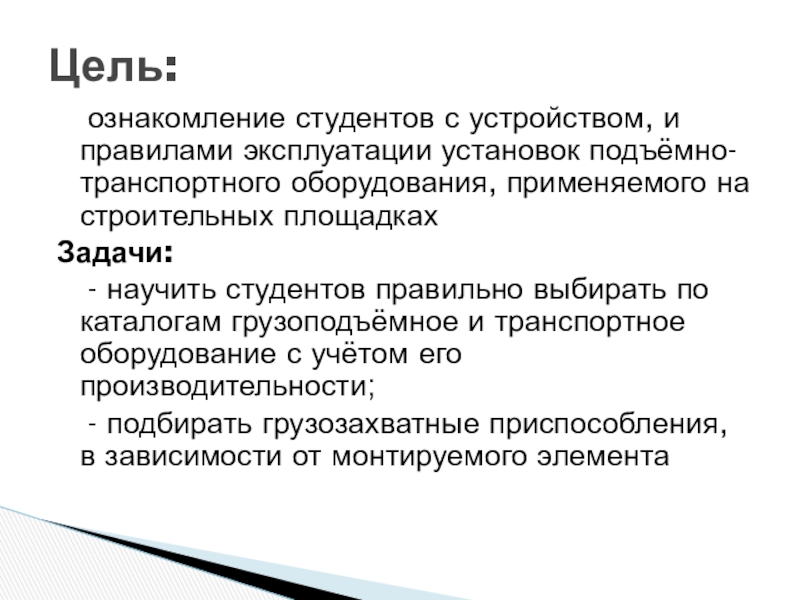

Слайд 2 ознакомление студентов с устройством, и правилами эксплуатации установок подъёмно-транспортного оборудования, применяемого
на строительных площадках
Задачи:
- научить студентов правильно выбирать по каталогам грузоподъёмное и транспортное оборудование с учётом его производительности;
- подбирать грузозахватные приспособления, в зависимости от монтируемого элемента
Задачи:
- научить студентов правильно выбирать по каталогам грузоподъёмное и транспортное оборудование с учётом его производительности;
- подбирать грузозахватные приспособления, в зависимости от монтируемого элемента
Цель:

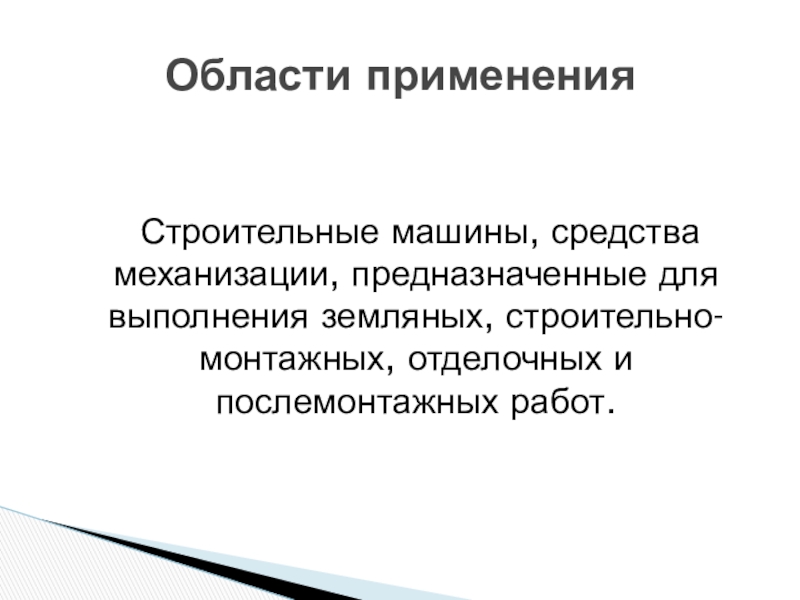

Слайд 3 Строительные машины, средства механизации, предназначенные для выполнения земляных, строительно-монтажных, отделочных и
послемонтажных работ.
Области применения
Слайд 4 Подъемные машины и устройства предназначены для вертикального и в некоторых случаях
горизонтального перемещения груза.
К ним относятся домкраты, полиспасты, тали, электротали, строительные лебедки, краны-укосины, подъемники, подъемные стационарные и передвижные краны.
К ним относятся домкраты, полиспасты, тали, электротали, строительные лебедки, краны-укосины, подъемники, подъемные стационарные и передвижные краны.
По назначению подъемно-транспортные устройства делятся на группы

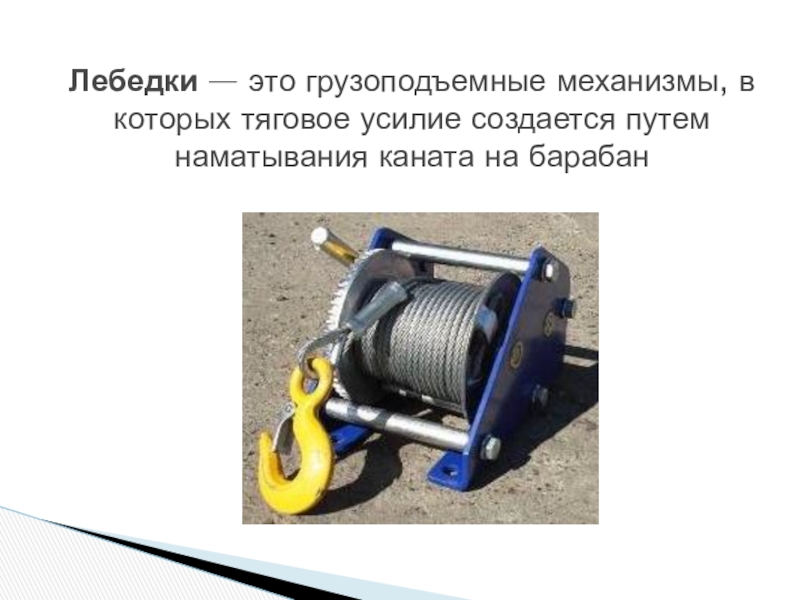

Слайд 5Лебедки — это грузоподъемные механизмы, в которых тяговое усилие создается путем
наматывания каната на барабан
Слайд 6 Для работы в стесненных условиях применяют ручные рычажные лебедки с тяговым
усилием до 30 МН.

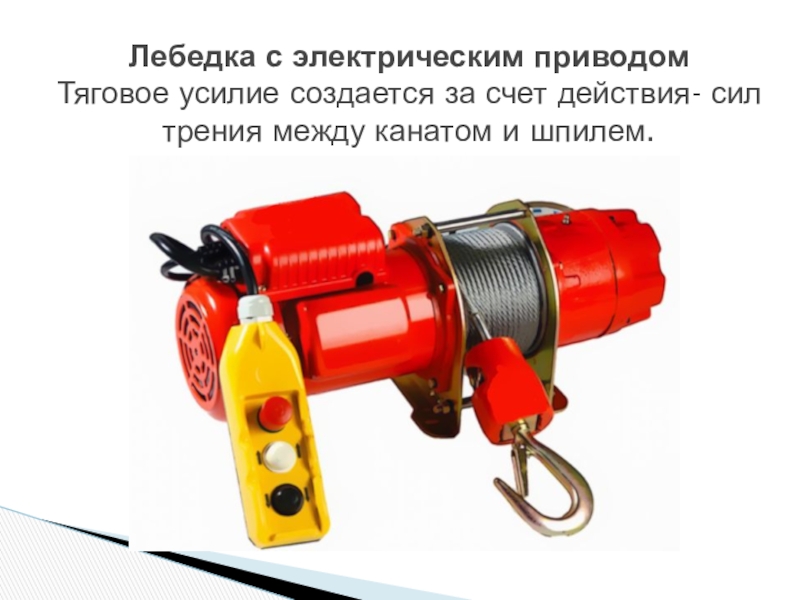

Слайд 7Лебедка с электрическим приводом Тяговое усилие создается за счет действия- сил трения
между канатом и шпилем.

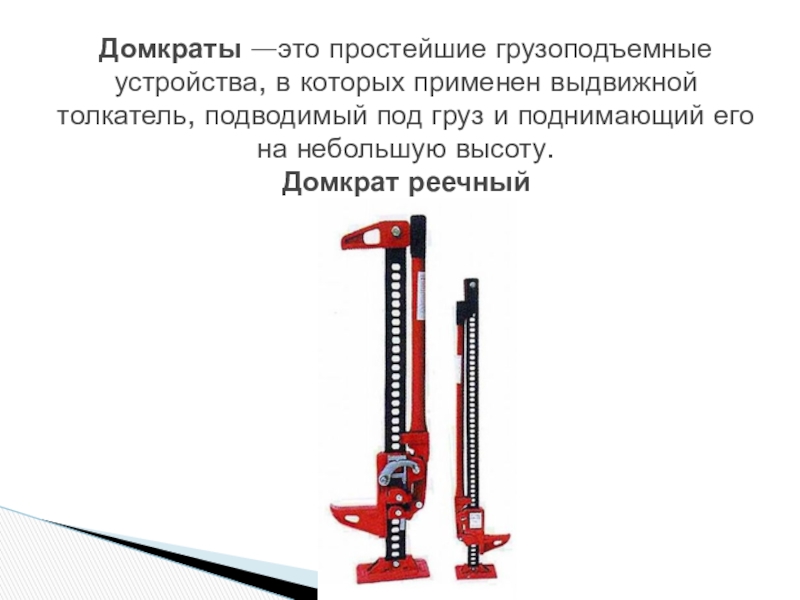

Слайд 8Домкраты —это простейшие грузоподъемные устройства, в которых применен выдвижной толкатель, подводимый
под груз и поднимающий его на небольшую высоту.
Домкрат реечный

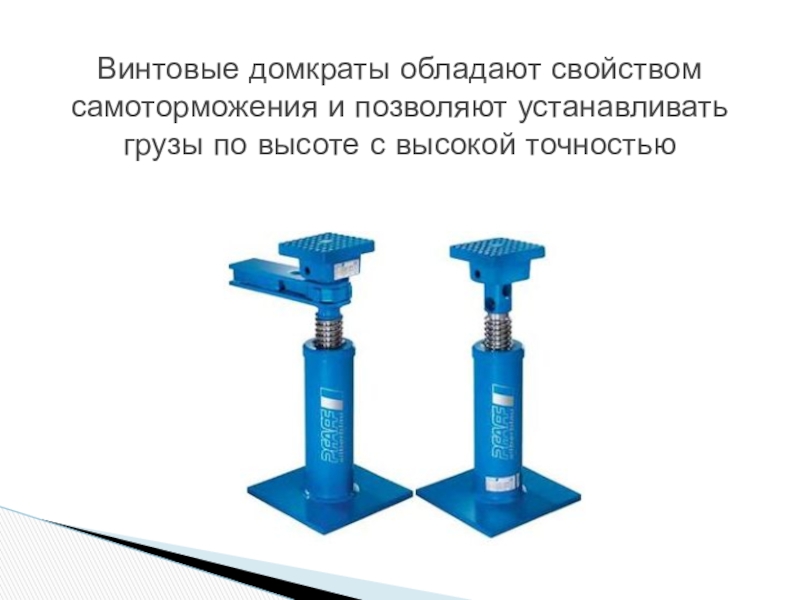

Слайд 9Винтовые домкраты обладают свойством самоторможения и позволяют устанавливать грузы по высоте
с высокой точностью

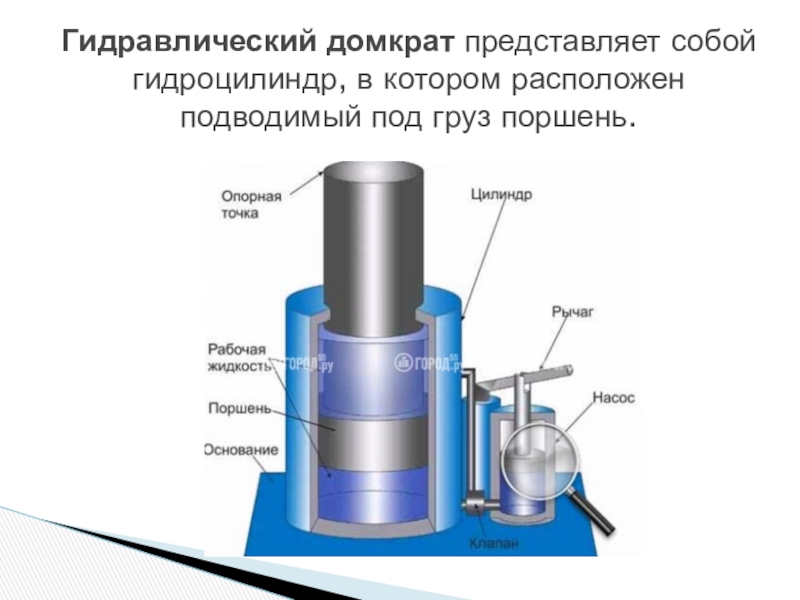

Слайд 10Гидравлический домкрат представляет собой гидроцилиндр, в котором расположен подводимый под груз
поршень.

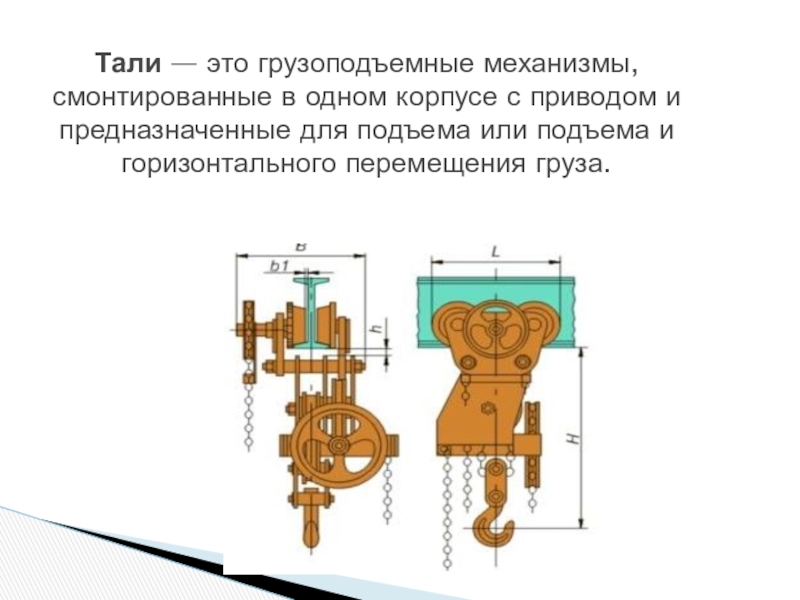

Слайд 11Тали — это грузоподъемные механизмы, смонтированные в одном корпусе с приводом
и предназначенные для подъема или подъема и горизонтального перемещения груза.

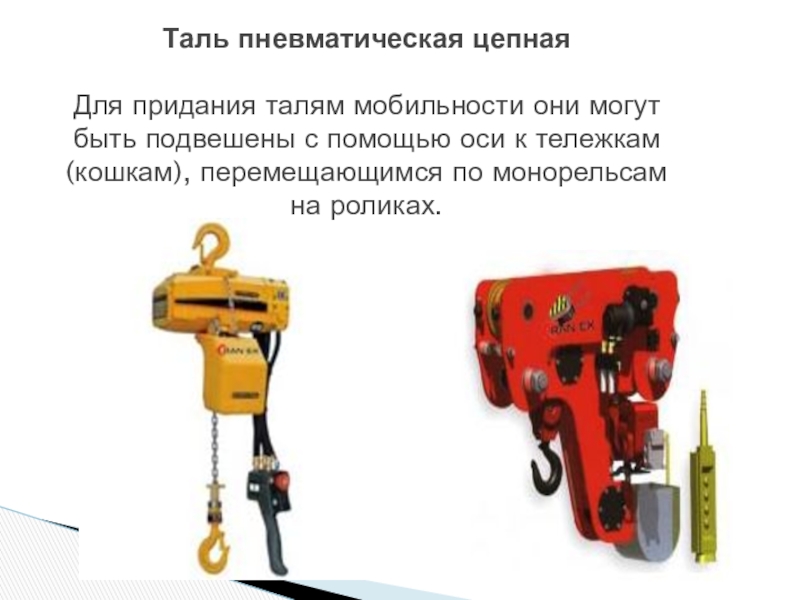

Слайд 13Таль пневматическая цепная Для придания талям мобильности они могут быть подвешены с
помощью оси к тележкам (кошкам), перемещающимся по монорельсам на роликах.
Слайд 14Электротали применяют в ремонтных цехах, а также на складах и открытых
погрузочно-разгрузочных и ремонтных площадках. Грузоподъемность электроталей доходит до 5 т

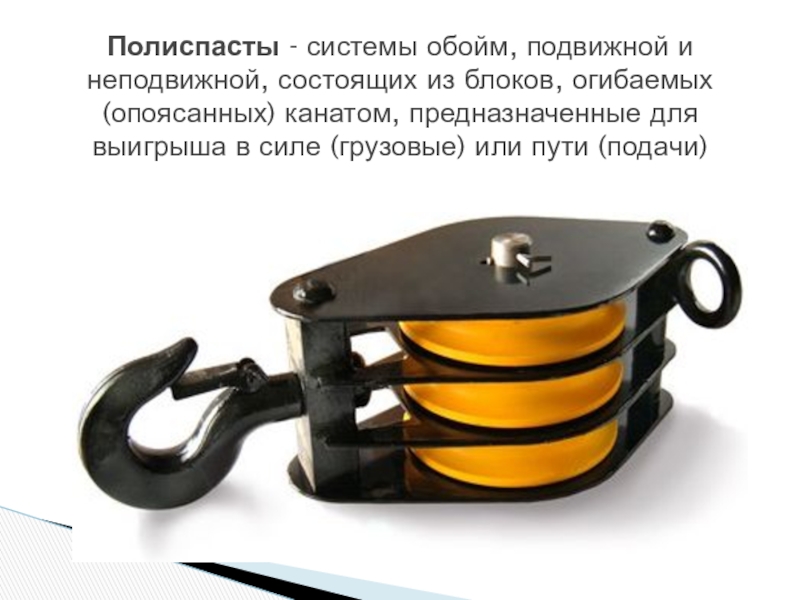

Слайд 15Полиспасты - системы обойм, подвижной и неподвижной, состоящих из блоков, огибаемых (опоясанных)
канатом, предназначенные для выигрыша в силе (грузовые) или пути (подачи)

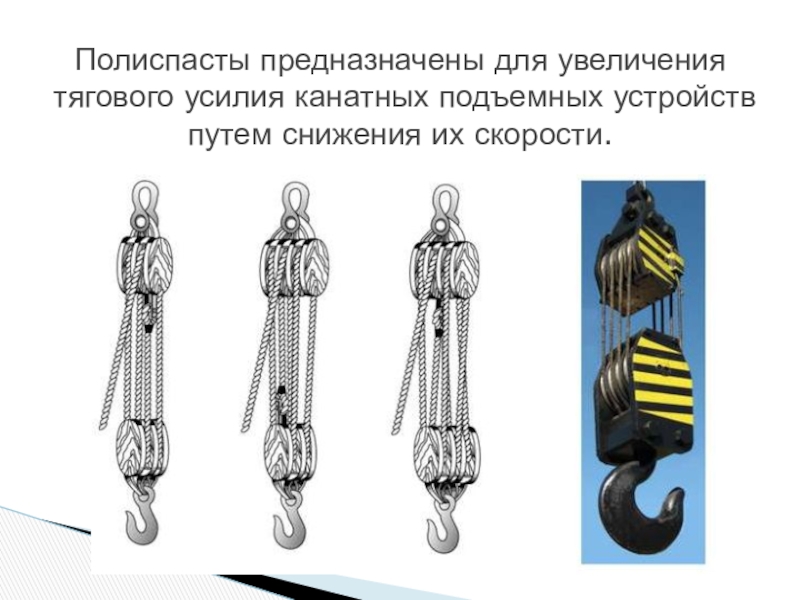

Слайд 16Полиспасты предназначены для увеличения тягового усилия канатных подъемных устройств путем снижения
их скорости.

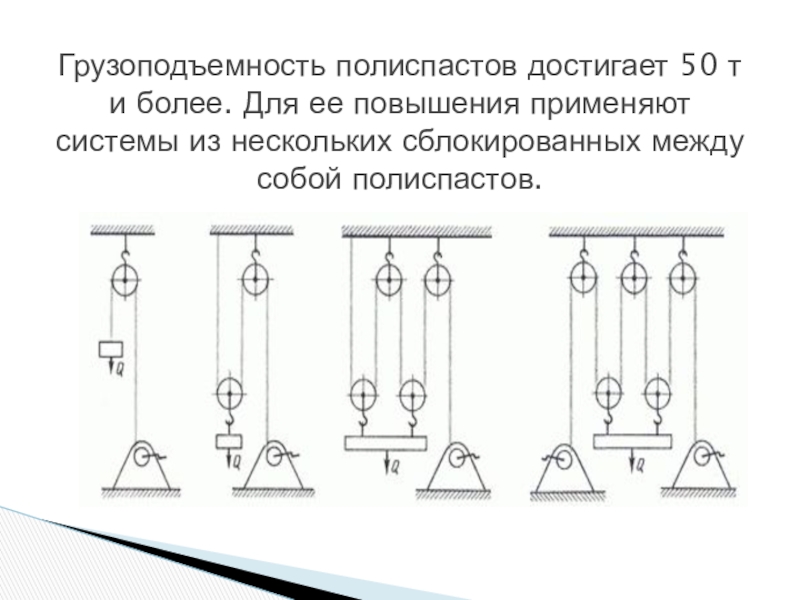

Слайд 17Грузоподъемность полиспастов достигает 50 т и более. Для ее повышения применяют
системы из нескольких сблокированных между собой полиспастов.

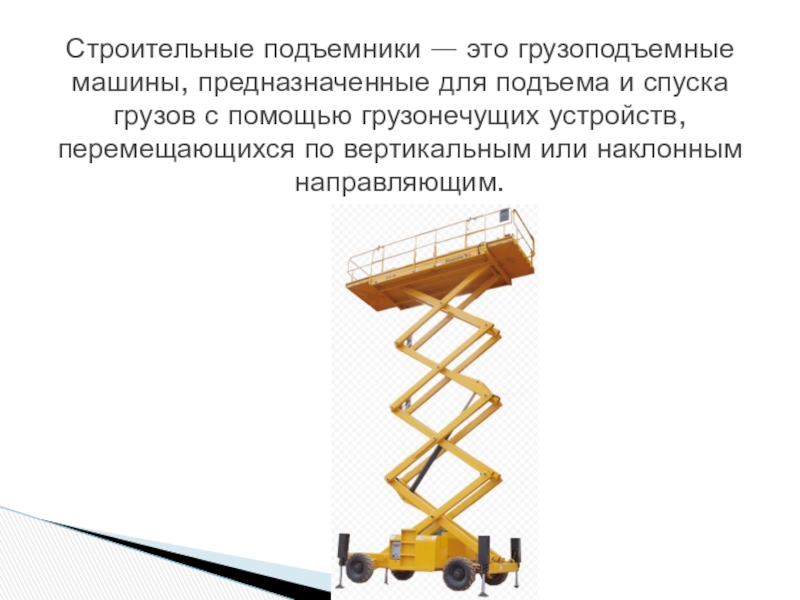

Слайд 18Строительные подъемники — это грузоподъемные машины, предназначенные для подъема и спуска
грузов с помощью грузонечущих устройств, перемещающихся по вертикальным или наклонным направляющим.

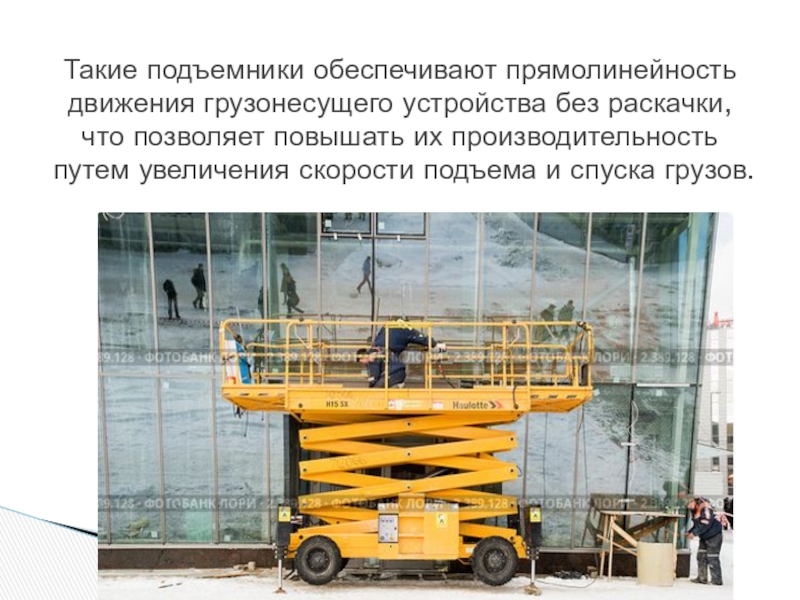

Слайд 19 Такие подъемники обеспечивают прямолинейность движения грузонесущего устройства без раскачки, что позволяет
повышать их производительность путем увеличения скорости подъема и спуска грузов.

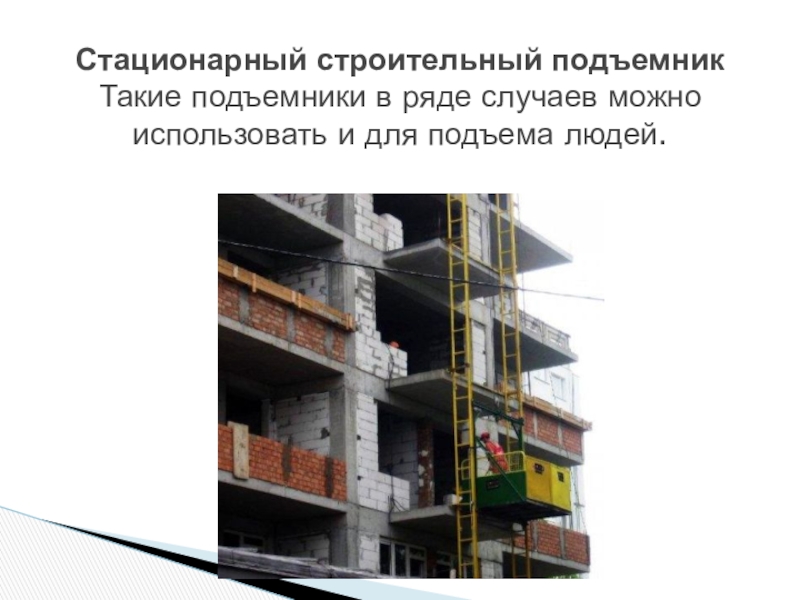

Слайд 20Стационарный строительный подъемник Такие подъемники в ряде случаев можно использовать и для
подъема людей.

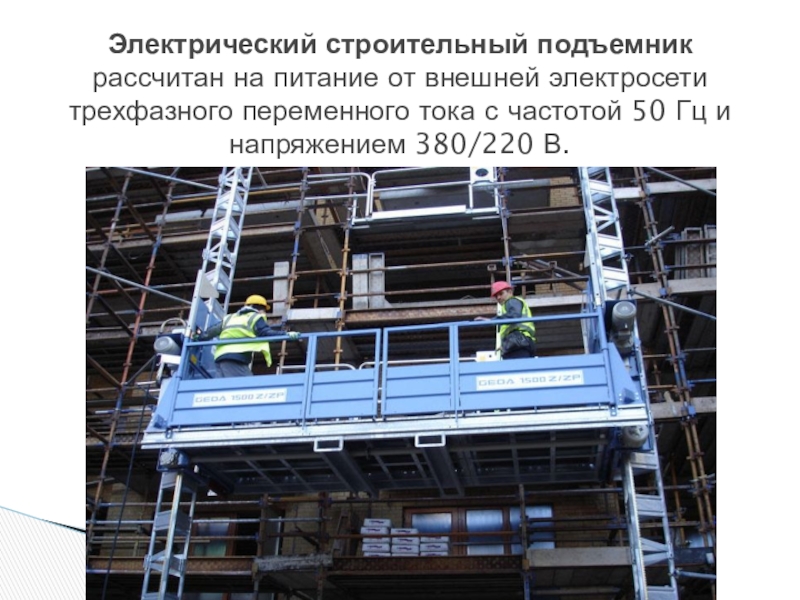

Слайд 21Электрический строительный подъемник рассчитан на питание от внешней электросети трехфазного переменного тока
с частотой 50 Гц и напряжением 380/220 В.

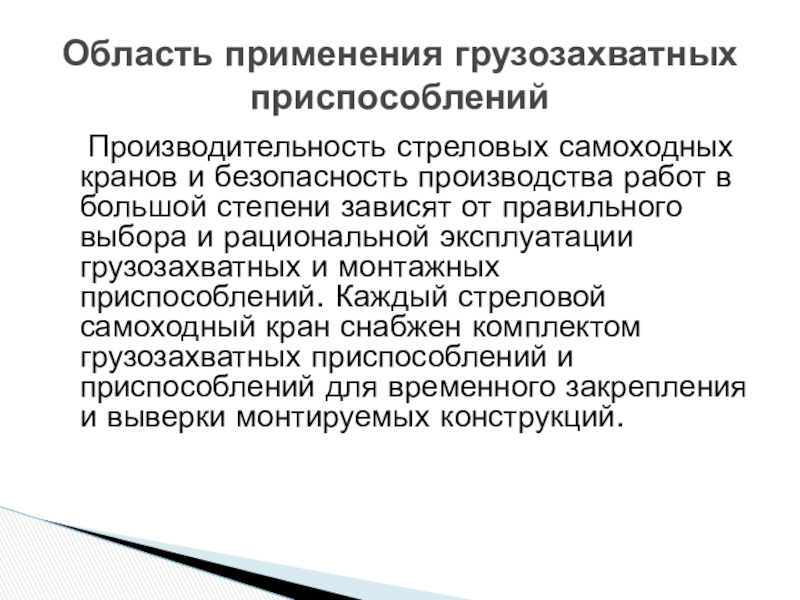

Слайд 22 Производительность стреловых самоходных кранов и безопасность производства работ в большой степени
зависят от правильного выбора и рациональной эксплуатации грузозахватных и монтажных приспособлений. Каждый стреловой самоходный кран снабжен комплектом грузозахватных приспособлений и приспособлений для временного закрепления и выверки монтируемых конструкций.
Область применения грузозахватных приспособлений
Слайд 23Стропы из стального каната
а — универсальный,(кольцевой), б, в и г —
облегченные (петлевые) одинарные, д — полуавтоматический, е,ж — двухветвевые, з — четырехветвевой

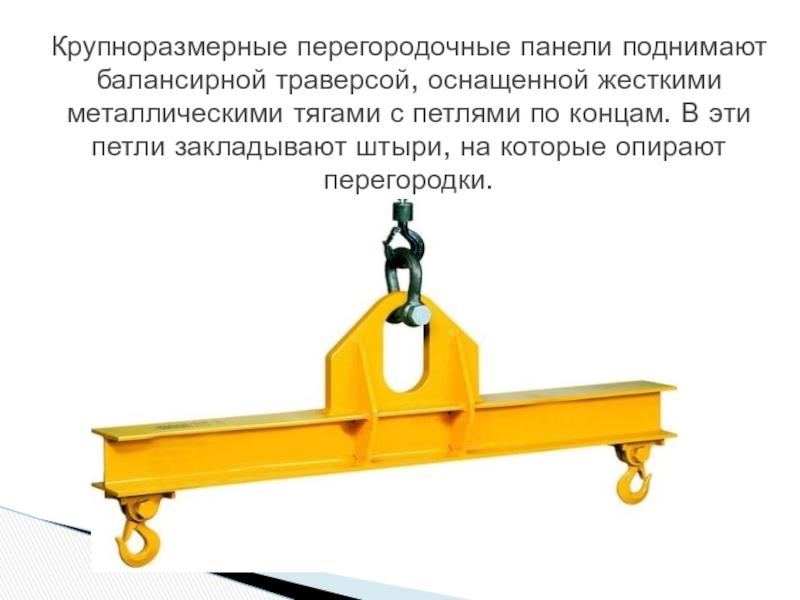

Слайд 24Крупноразмерные перегородочные панели поднимают балансирной траверсой, оснащенной жесткими металлическими тягами с
петлями по концам. В эти петли закладывают штыри, на которые опирают перегородки.

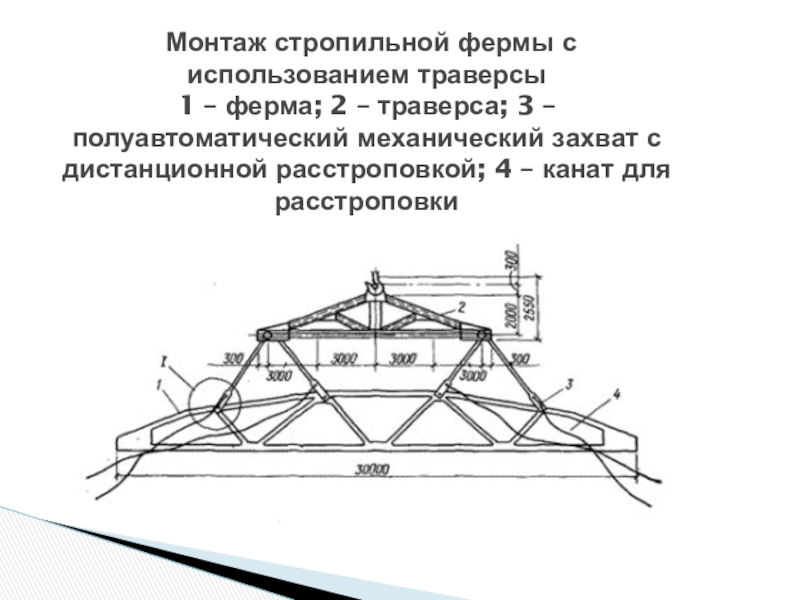

Слайд 26 Монтаж стропильной фермы с использованием траверсы 1 – ферма; 2 – траверса;
3 – полуавтоматический механический захват с дистанционной расстроповкой; 4 – канат для расстроповки

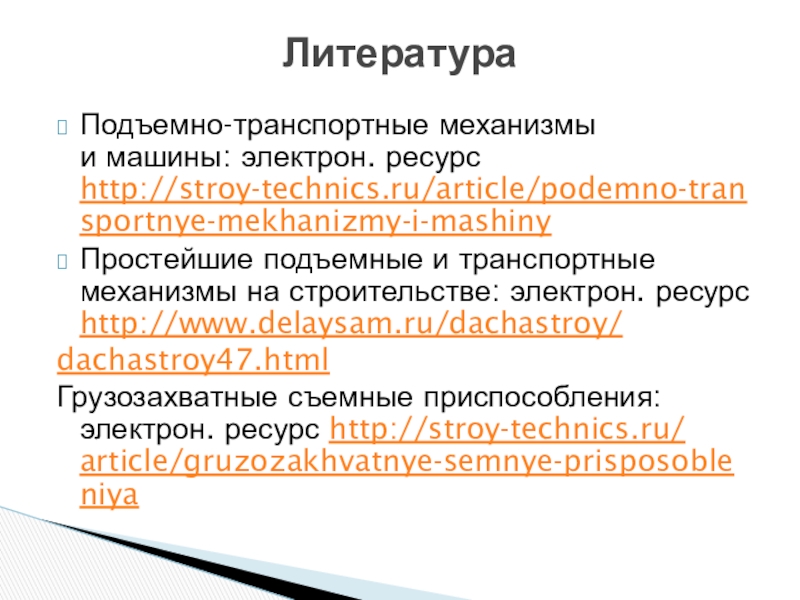

Слайд 27Подъемно-транспортные механизмы и машины: электрон. ресурс http://stroy-technics.ru/article/podemno-transportnye-mekhanizmy-i-mashiny
Простейшие подъемные и транспортные механизмы на
строительстве: электрон. ресурс http://www.delaysam.ru/dachastroy/
dachastroy47.html
Грузозахватные съемные приспособления: электрон. ресурс http://stroy-technics.ru/ article/gruzozakhvatnye-semnye-prisposobleniya
dachastroy47.html
Грузозахватные съемные приспособления: электрон. ресурс http://stroy-technics.ru/ article/gruzozakhvatnye-semnye-prisposobleniya
Литература
