Презентация, доклад на тему Правила нанесения размеров на чертежи. Масштаб
Содержание
- 1. Правила нанесения размеров на чертежи. Масштаб
- 2. Размеры разделяют на: линейные - длина,
- 3. Каждый размер на чертеже наносят только 1
- 4. Меньший размер – ближе к контуру изображения, (чтобы линии не пересекались)
- 5. Если длина размерной линии мала, линию продолжают,
- 6. Если на чертеже дана полная окружность -
- 7. - знак квадратного элемента, который означает, что
- 8. Если деталь имеет несколько одинаковых элементов -
- 9. Угловые размеры указывают над размерной линией, проведённой
- 10. Обязательно проставляют размеры, указывающие взаимное положение частей
- 11. На чертежах иногда наносят справочные размеры (размеры,

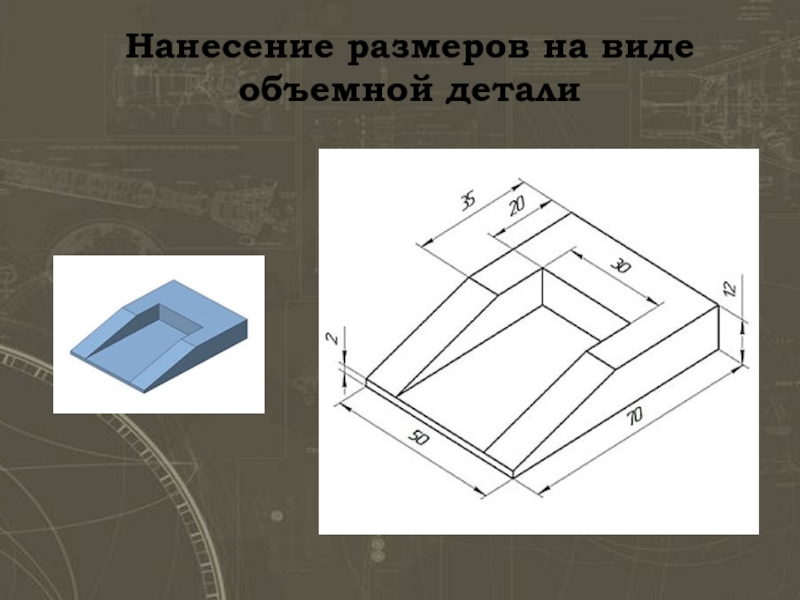

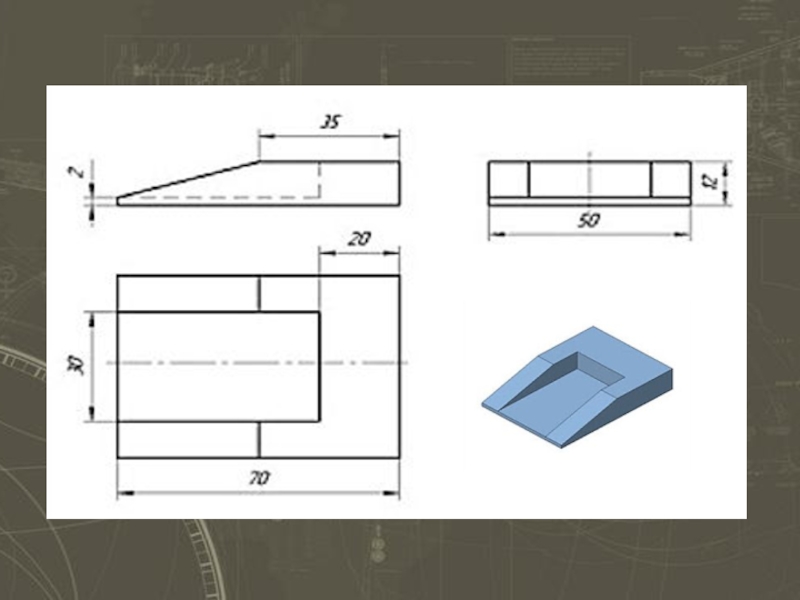

- 12. Нанесение размеров на виде объемной детали
- 13. Слайд 13

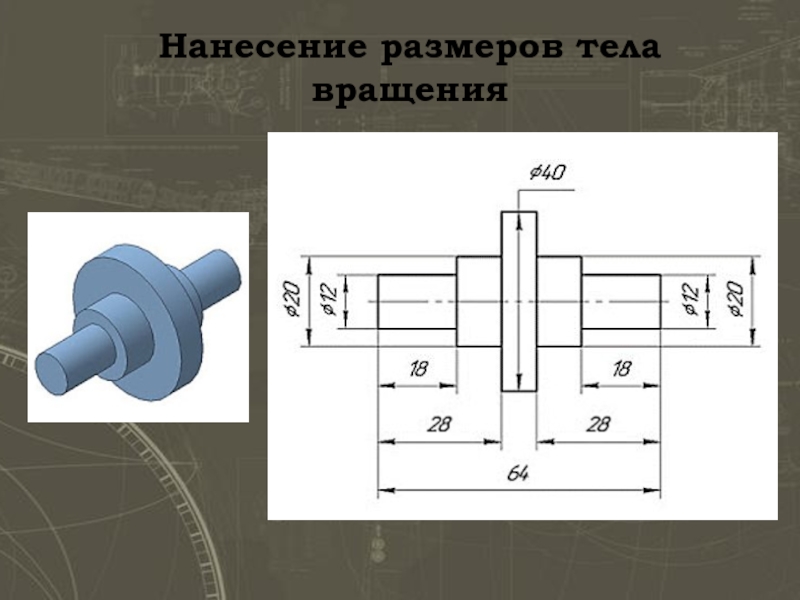

- 14. Нанесение размеров тела вращения
- 15. Масштаб В практике приходится выполнять чертежи различных изделий.
- 16. Масштаб – это отношение линейных размеров изображаемого предмета на чертеже к его натуральным действительным размерам.
- 17. ГОСТ устанавливает следующие масштабыМасштабы уменьшения: 1:2; 1:2,5;
- 18. Спасибо за внимание!

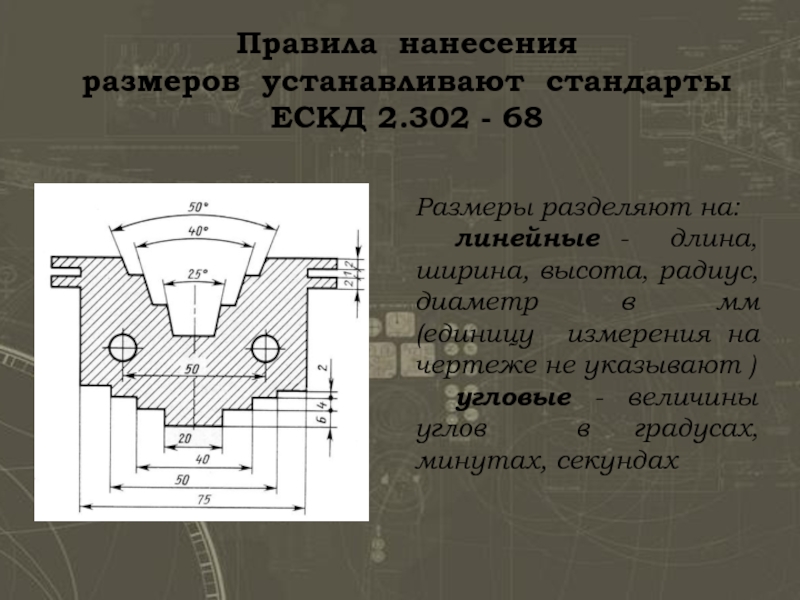

Размеры разделяют на: линейные - длина, ширина, высота, радиус, диаметр в мм
Слайд 2Размеры разделяют на:
линейные - длина, ширина, высота, радиус, диаметр
в мм (единицу измерения на чертеже не указывают )
угловые - величины углов в градусах, минутах, секундах
угловые - величины углов в градусах, минутах, секундах
Правила нанесения размеров устанавливают стандарты ЕСКД 2.302 - 68
Слайд 3Каждый размер на чертеже
наносят только 1 раз!
Все размеры и надписи
на чертеже наносят только карандашом!
Выносная линия (сплошная тонкая)
Размерная
линия (сплошная тонкая)
Стрелка
Размерное число
(карандашом, чертёжным шрифтом)

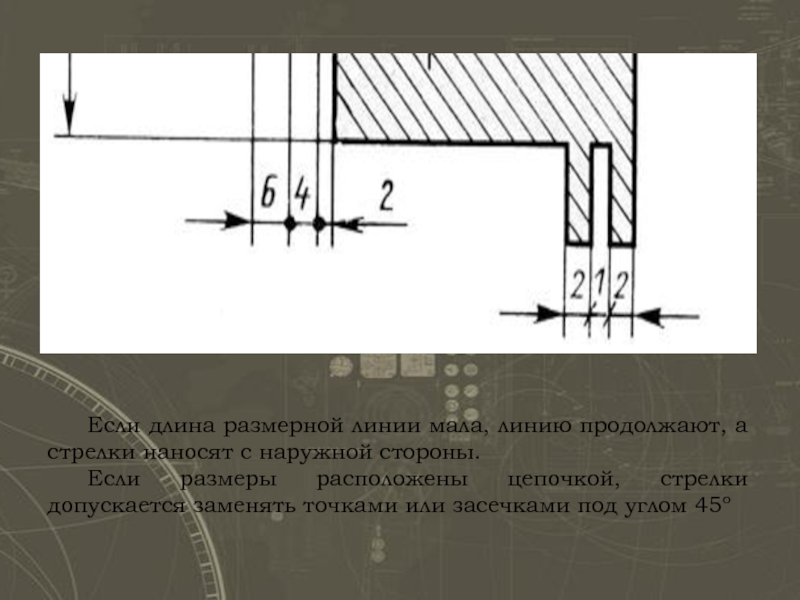

Слайд 5 Если длина размерной линии мала, линию продолжают, а стрелки наносят с
наружной стороны.
Если размеры расположены цепочкой, стрелки допускается заменять точками или засечками под углом 45о
Если размеры расположены цепочкой, стрелки допускается заменять точками или засечками под углом 45о

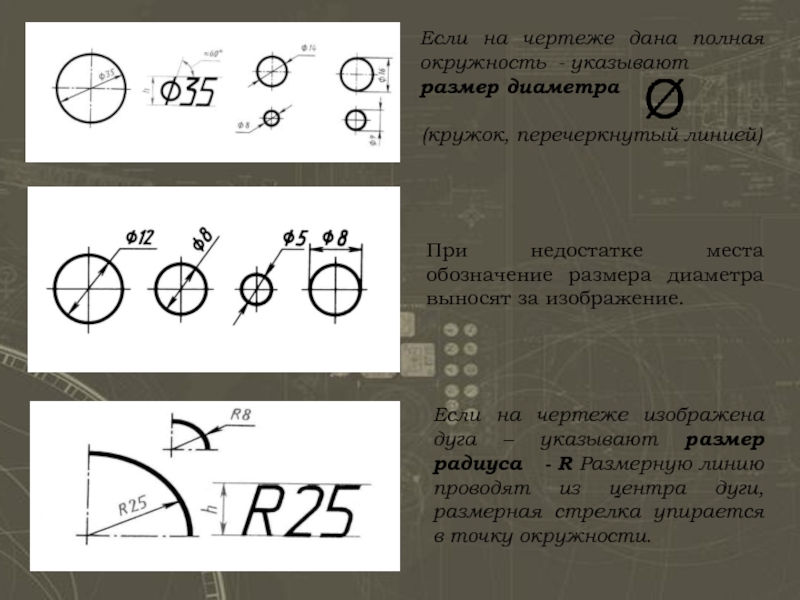

Слайд 6Если на чертеже дана полная окружность - указывают
размер диаметра
(кружок,
перечеркнутый линией)
При недостатке места обозначение размера диаметра выносят за изображение.
Если на чертеже изображена дуга – указывают размер радиуса - R Размерную линию проводят из центра дуги, размерная стрелка упирается в точку окружности.

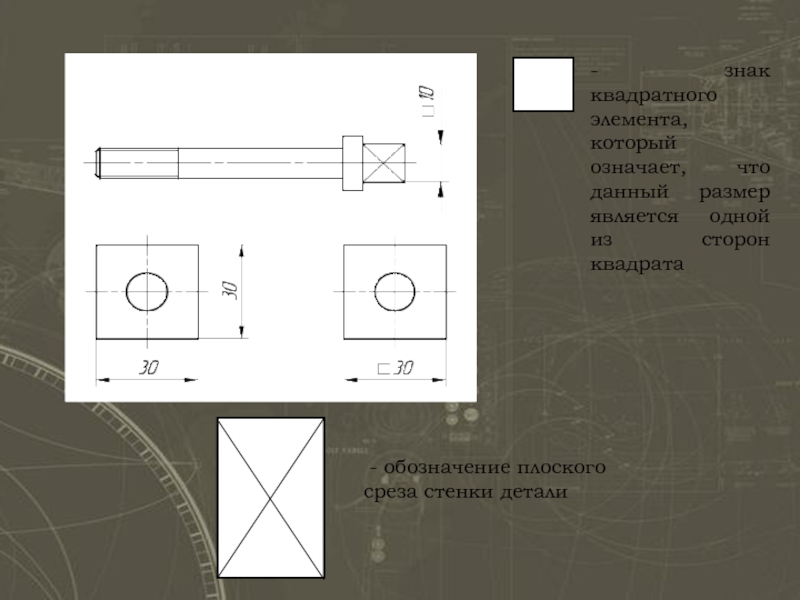

Слайд 7- знак квадратного элемента, который означает, что данный размер является одной
из сторон квадрата
- обозначение плоского среза стенки детали

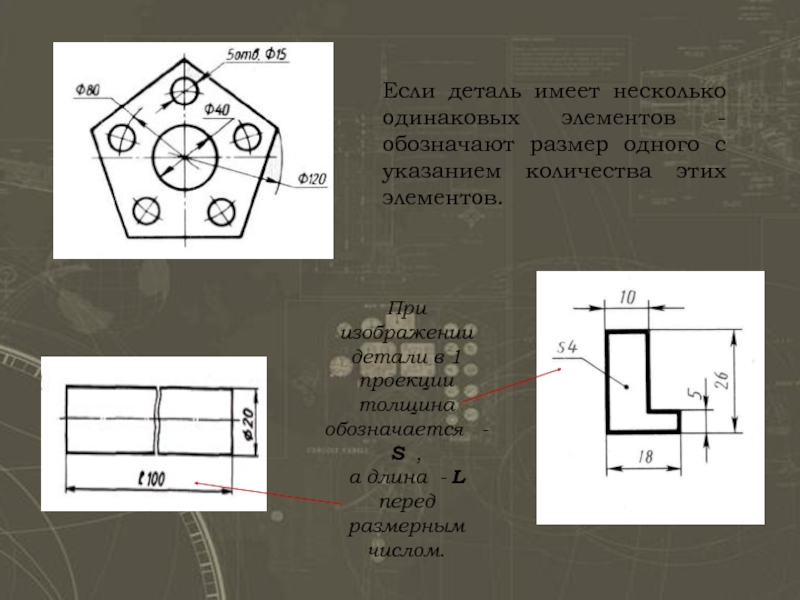

Слайд 8Если деталь имеет несколько одинаковых элементов - обозначают размер одного с
указанием количества этих элементов.
При изображении детали в 1 проекции
толщина обозначается - S ,
а длина - L
перед размерным числом.

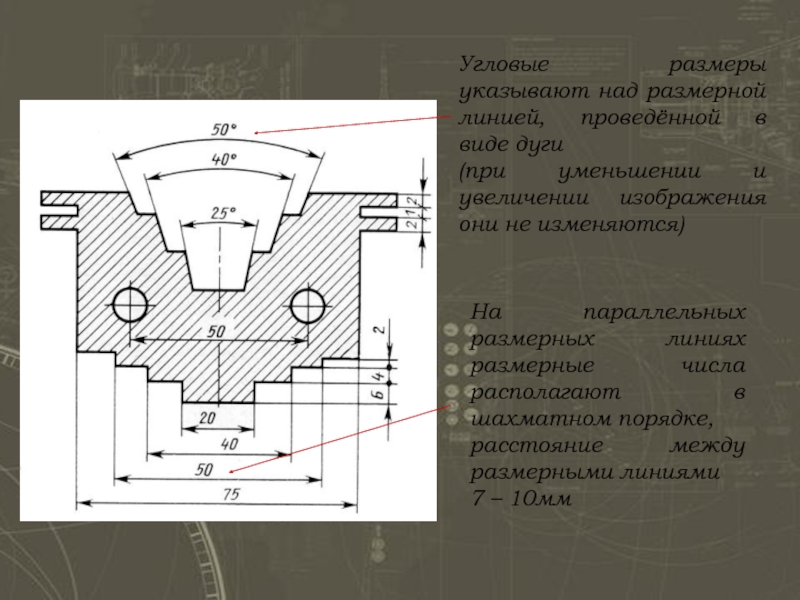

Слайд 9Угловые размеры указывают над размерной линией, проведённой в виде дуги
(при уменьшении и увеличении изображения они не изменяются)
На параллельных размерных линиях размерные числа располагают в шахматном порядке,
расстояние между размерными линиями
7 – 10мм

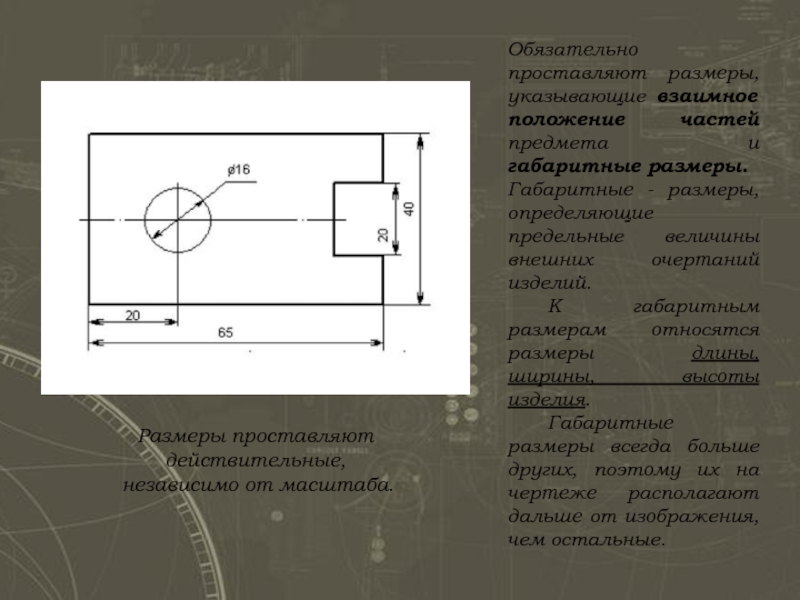

Слайд 10Обязательно проставляют размеры, указывающие взаимное положение частей предмета и габаритные размеры.
Габаритные
- размеры, определяющие предельные величины внешних очертаний изделий.
К габаритным размерам относятся размеры длины, ширины, высоты изделия.
Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.
К габаритным размерам относятся размеры длины, ширины, высоты изделия.
Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.
Размеры проставляют действительные,
независимо от масштаба.
Слайд 11 На чертежах иногда наносят справочные размеры (размеры, не подвергающиеся контролю)
На
чертеже они отмечаются знаком *
На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.
На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

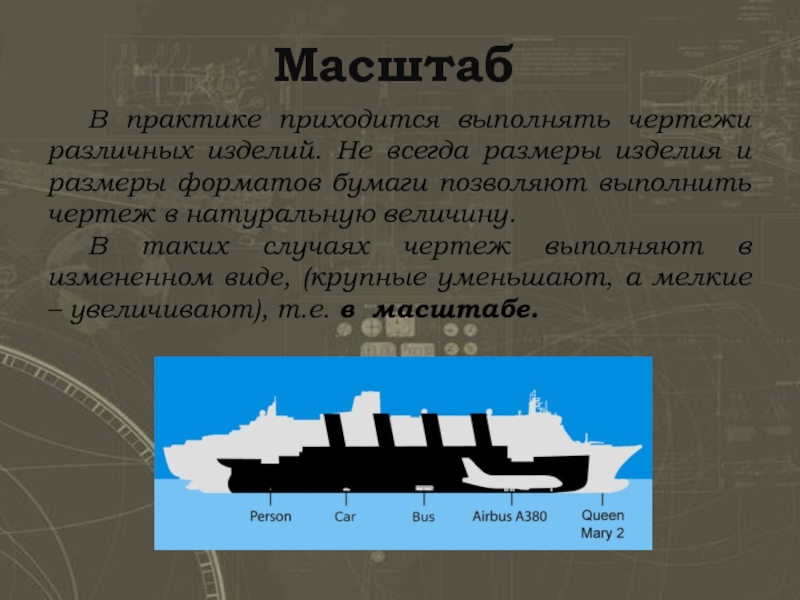

Слайд 15Масштаб
В практике приходится выполнять чертежи различных изделий. Не всегда размеры изделия
и размеры форматов бумаги позволяют выполнить чертеж в натуральную величину.
В таких случаях чертеж выполняют в измененном виде, (крупные уменьшают, а мелкие – увеличивают), т.е. в масштабе.
В таких случаях чертеж выполняют в измененном виде, (крупные уменьшают, а мелкие – увеличивают), т.е. в масштабе.

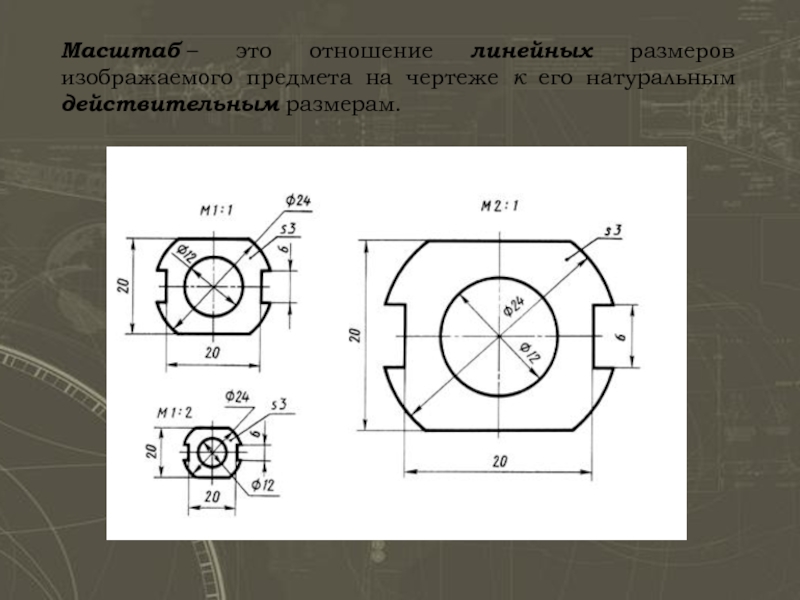

Слайд 16Масштаб – это отношение линейных размеров изображаемого предмета на чертеже к его
натуральным действительным размерам.
Слайд 17ГОСТ устанавливает следующие масштабы
Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15;
1:20; 1:25;1:40; 1:50; 1:75; 1:100;…
Натуральный (действительный) масштаб: 1:1 (наиболее наглядный)
Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; …
Натуральный (действительный) масштаб: 1:1 (наиболее наглядный)
Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; …
Масштабы на чертеже записывают: М 1:1, М 1:2, М 2:1 …
Если масштаб заносят в графу таблицы основной надписи, то М не пишут
При любом масштабе на чертеже
наносят только действительные размеры !
