Презентация, доклад на тему Поверка термопреобразователей сопротивления ТСМ и ТСП с помощью мультиметра Метран-514-ММП

работа

работы с приборами измерения температуры.
2. Проведение поверки термопреобразователей сопротивления для освоения принципов, процедур и методик поверки, изучения функциональных возможностей прецизионного мультиметра Метран-514-ММП и алгоритма его работы

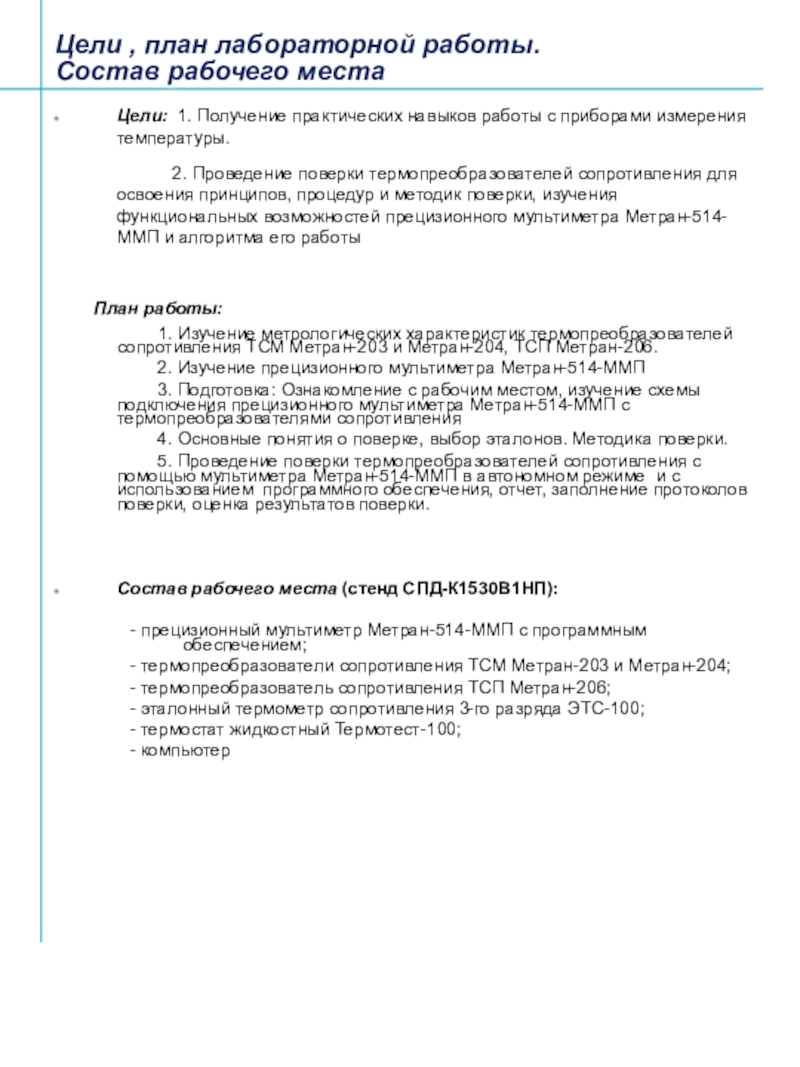

План работы:

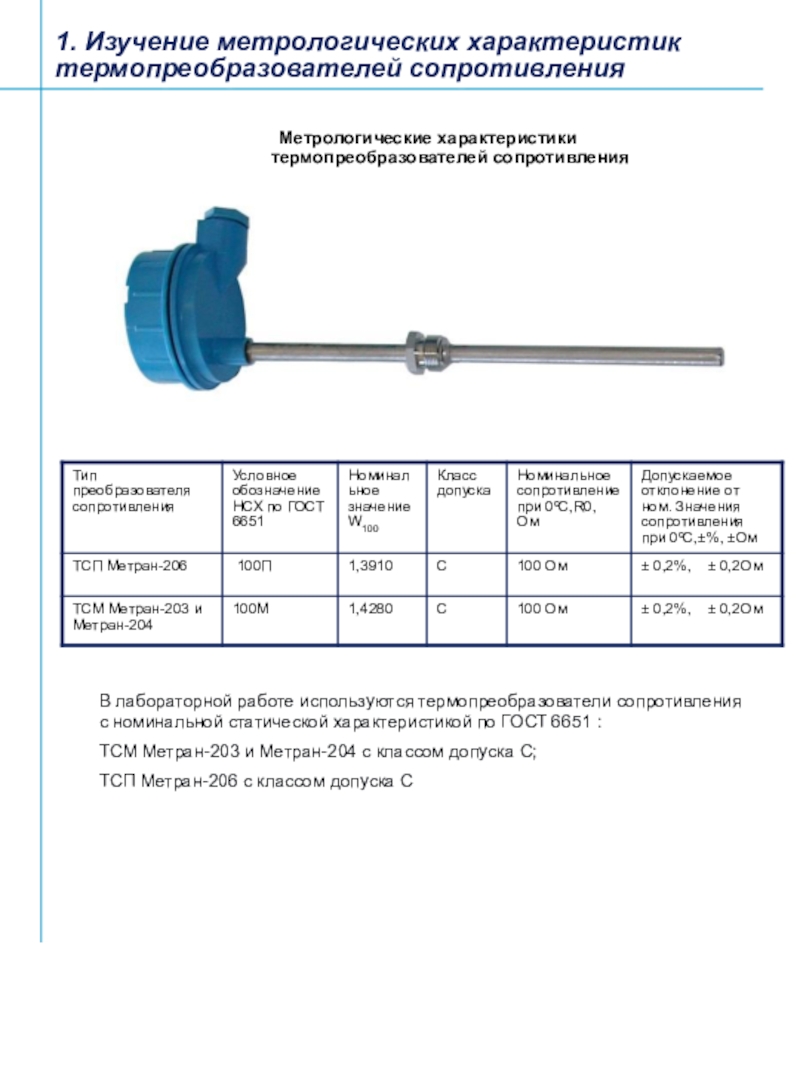

1. Изучение метрологических характеристик термопреобразователей сопротивления ТСМ Метран-203 и Метран-204, ТСП Метран-206.
2. Изучение прецизионного мультиметра Метран-514-ММП
3. Подготовка: Ознакомление с рабочим местом, изучение схемы подключения прецизионного мультиметра Метран-514-ММП с термопреобразователями сопротивления
4. Основные понятия о поверке, выбор эталонов. Методика поверки.
5. Проведение поверки термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП в автономном режиме и c использованием программного обеспечения, отчет, заполнение протоколов поверки, оценка результатов поверки.



Состав рабочего места (стенд СПД-К1530В1НП):

- прецизионный мультиметр Метран-514-ММП с программным обеспечением;
- термопреобразователи сопротивления ТСМ Метран-203 и Метран-204;
- термопреобразователь сопротивления ТСП Метран-206;
- эталонный термометр сопротивления 3-го разряда ЭТС-100;
- термостат жидкостный Термотест-100;
- компьютер

термопреобразователей сопротивления

В лабораторной работе используются термопреобразователи сопротивления с номинальной статической характеристикой по ГОСТ 6651 :
ТСМ Метран-203 и Метран-204 с классом допуска С;
ТСП Метран-206 с классом допуска С

используется в качестве многоканального эталонного средства измерений для комплектования автоматизированной системы поверки датчиков температуры. В данной лабораторной работе для поверки термопреобразователей сопротивления по ГОСТ Р 6651-1994.
При этом один из каналов подключен к эталонному преобразователю температуры, а остальные – к поверяемым преобразователям.

Управление мультиметром организовано на основе экранных меню. Навигация по меню осуществляется посредством клавиш «ENTER», «Вниз», «Вверх», «Влево» («Назад»), «Вправо» («Вперед»), «Отмена», а также цифровых клавиш «0»…«9», которые используются при вводе численных значений.

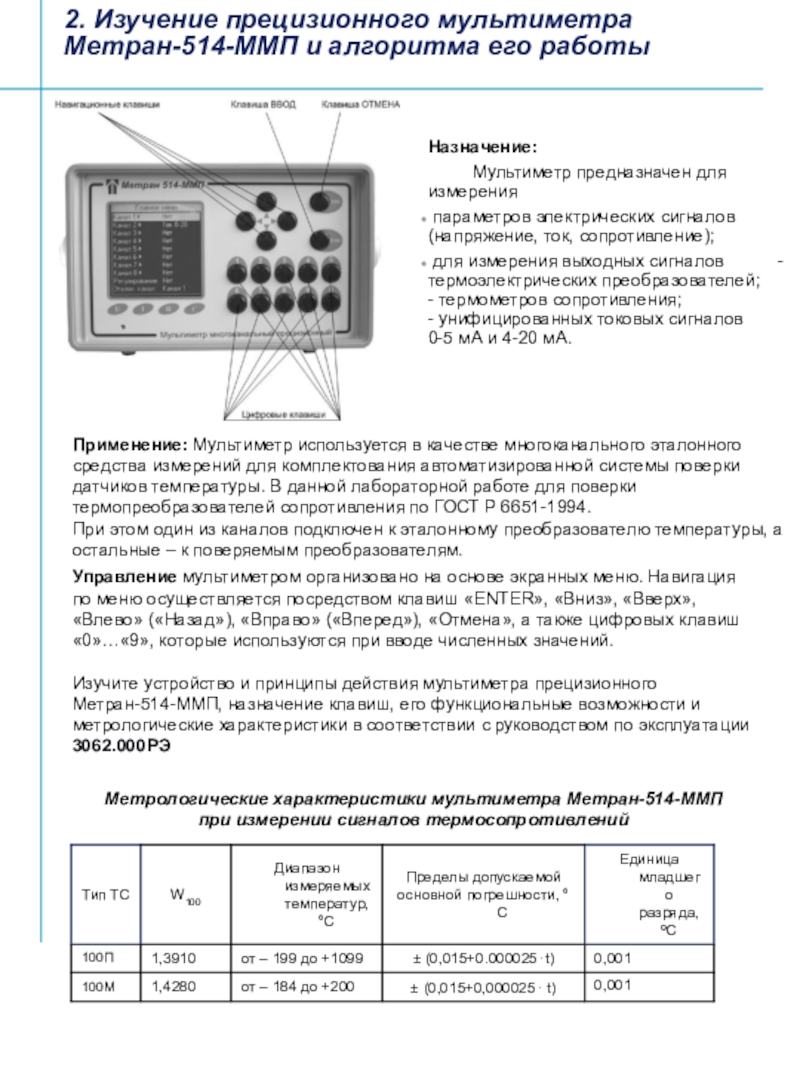

Назначение:
Мультиметр предназначен для измерения
параметров электрических сигналов (напряжение, ток, сопротивление);
для измерения выходных сигналов - термоэлектрических преобразователей; - термометров сопротивления; - унифицированных токовых сигналов 0-5 мА и 4-20 мА.

Метрологические характеристики мультиметра Метран-514-ММП при измерении сигналов термосопротивлений

Изучите устройство и принципы действия мультиметра прецизионного Метран-514-ММП, назначение клавиш, его функциональные возможности и метрологические характеристики в соответствии с руководством по эксплуатации 3062.000РЭ

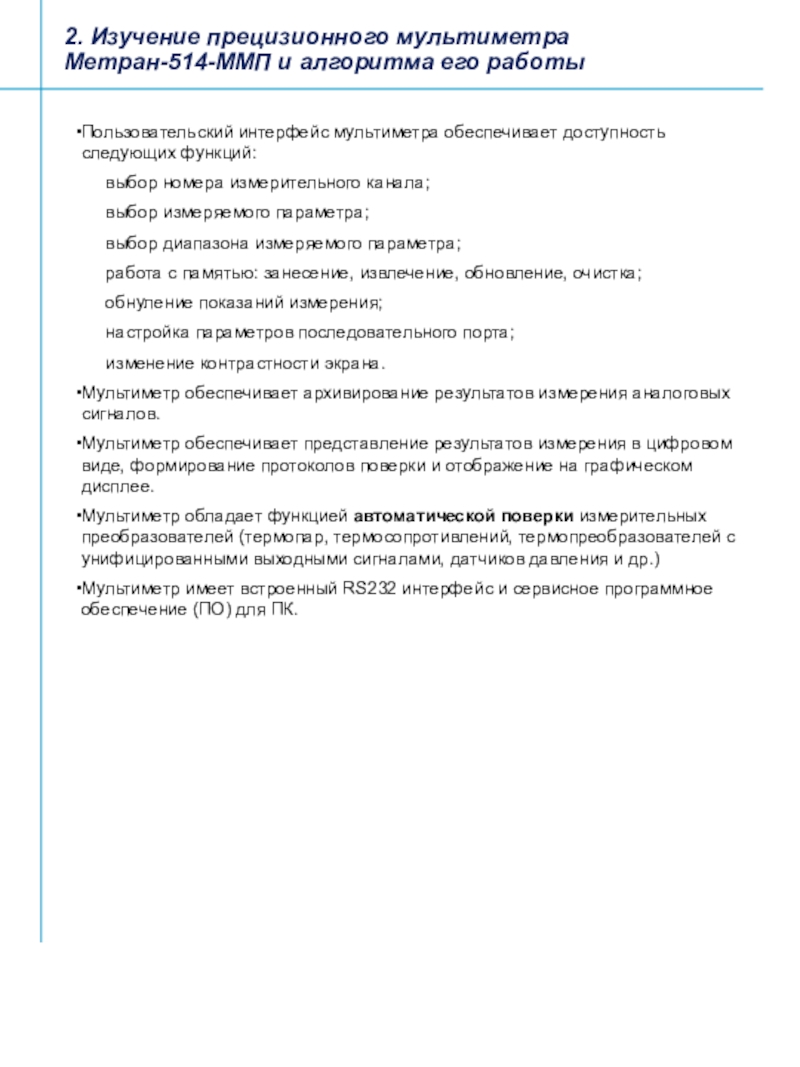

обеспечивает доступность следующих функций:
выбор номера измерительного канала;
выбор измеряемого параметра;
выбор диапазона измеряемого параметра;
работа с памятью: занесение, извлечение, обновление, очистка;
обнуление показаний измерения;
настройка параметров последовательного порта;
изменение контрастности экрана.
Мультиметр обеспечивает архивирование результатов измерения аналоговых сигналов.
Мультиметр обеспечивает представление результатов измерения в цифровом виде, формирование протоколов поверки и отображение на графическом дисплее.
Мультиметр обладает функцией автоматической поверки измерительных преобразователей (термопар, термосопротивлений, термопреобразователей с унифицированными выходными сигналами, датчиков давления и др.)
Мультиметр имеет встроенный RS232 интерфейс и сервисное программное обеспечение (ПО) для ПК.

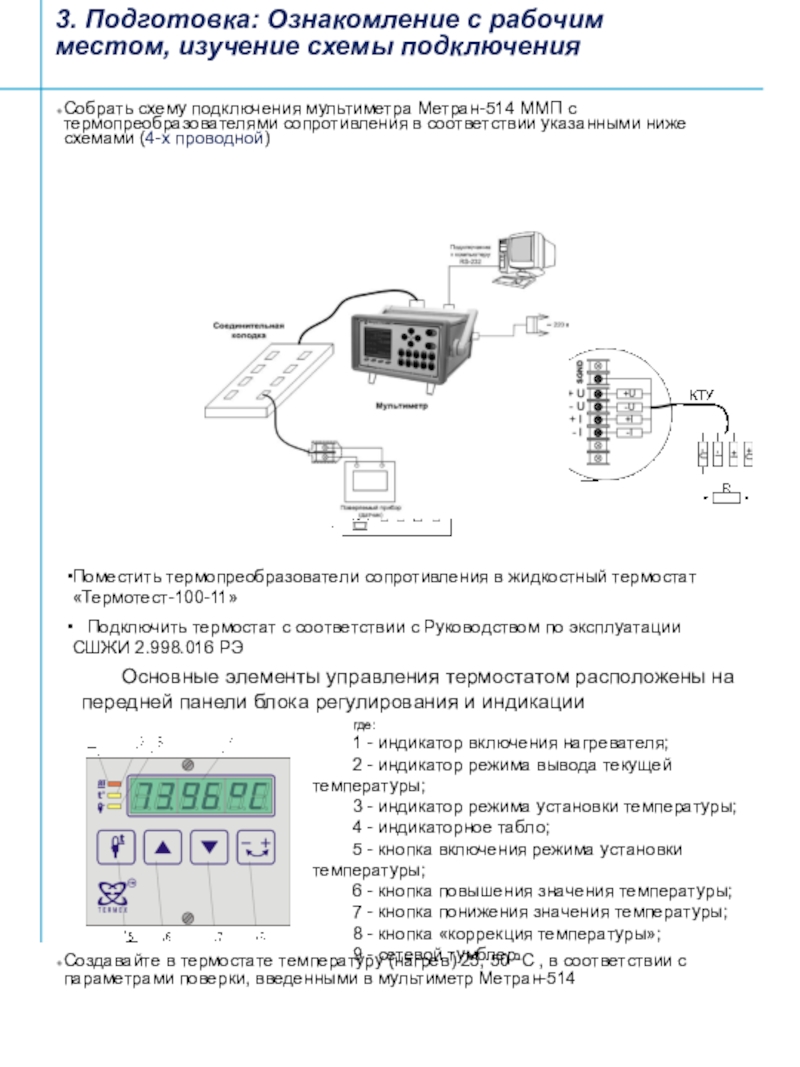

подключения мультиметра Метран-514 ММП с термопреобразователями сопротивления в соответствии указанными ниже схемами (4-х проводной)

Поместить термопреобразователи сопротивления в жидкостный термостат «Термотест-100-11»
Подключить термостат с соответствии с Руководством по эксплуатации СШЖИ 2.998.016 РЭ

Основные элементы управления термостатом расположены на передней панели блока регулирования и индикации

где:
1 - индикатор включения нагревателя;
2 - индикатор режима вывода текущей температуры;
3 - индикатор режима установки температуры;
4 - индикаторное табло;
5 - кнопка включения режима установки температуры;
6 - кнопка повышения значения температуры;
7 - кнопка понижения значения температуры;
8 - кнопка «коррекция температуры»;
9 - сетевой тумблер.

Создавайте в термостате температуру (нагрев) 25, 50 ºС , в соответствии с параметрами поверки, введенными в мультиметр Метран-514

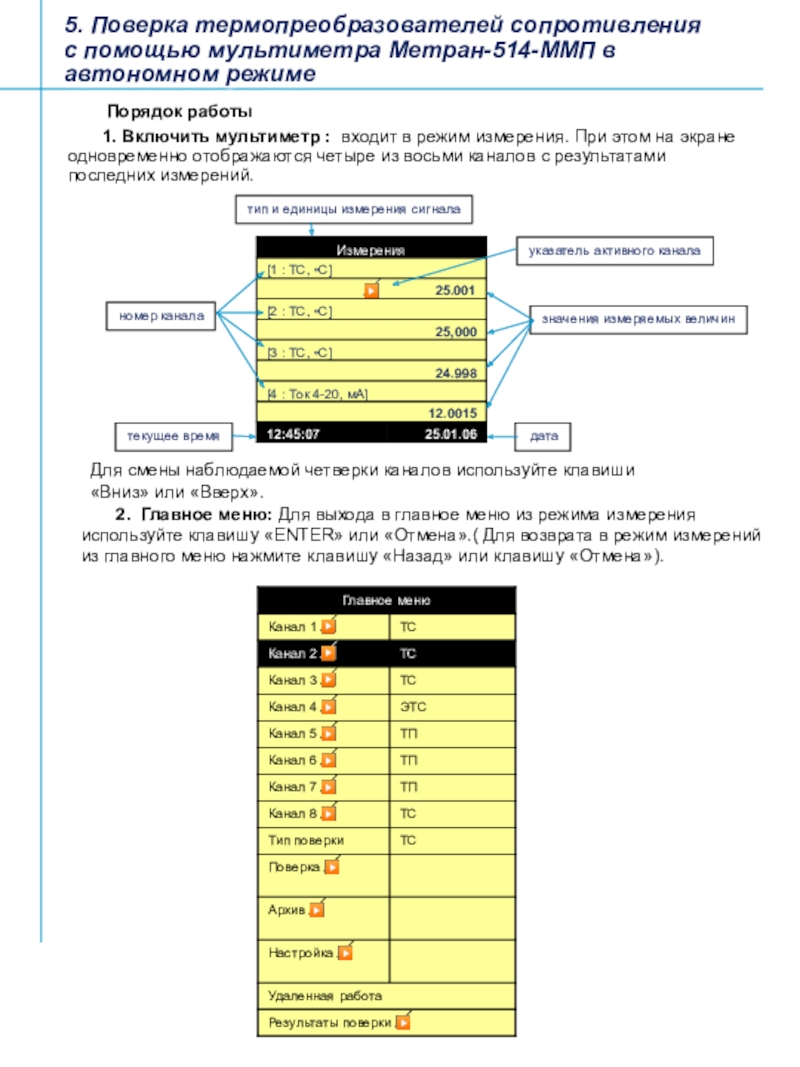

1. Включить мультиметр : входит в режим измерения. При этом на экране одновременно отображаются четыре из восьми каналов с результатами последних измерений.

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП в автономном режиме

Для смены наблюдаемой четверки каналов используйте клавиши «Вниз» или «Вверх».

2. Главное меню: Для выхода в главное меню из режима измерения используйте клавишу «ENTER» или «Отмена».( Для возврата в режим измерений из главного меню нажмите клавишу «Назад» или клавишу «Отмена»).

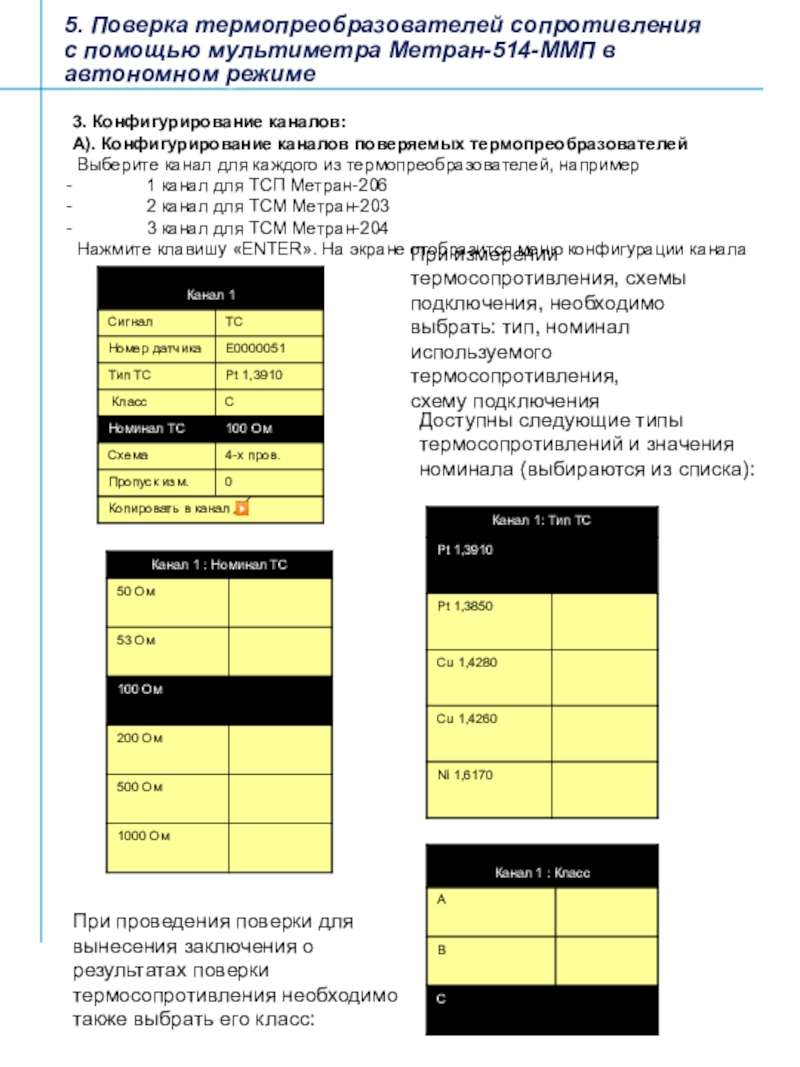

из термопреобразователей, например
1 канал для ТСП Метран-206
2 канал для ТСМ Метран-203
3 канал для ТСМ Метран-204
Нажмите клавишу «ENTER». На экране отобразится меню конфигурации канала

При измерении термосопротивления, схемы подключения, необходимо выбрать: тип, номинал используемого термосопротивления,
схему подключения

Доступны следующие типы термосопротивлений и значения номинала (выбираются из списка):

При проведения поверки для вынесения заключения о результатах поверки термосопротивления необходимо также выбрать его класс:

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП в автономном режиме

:

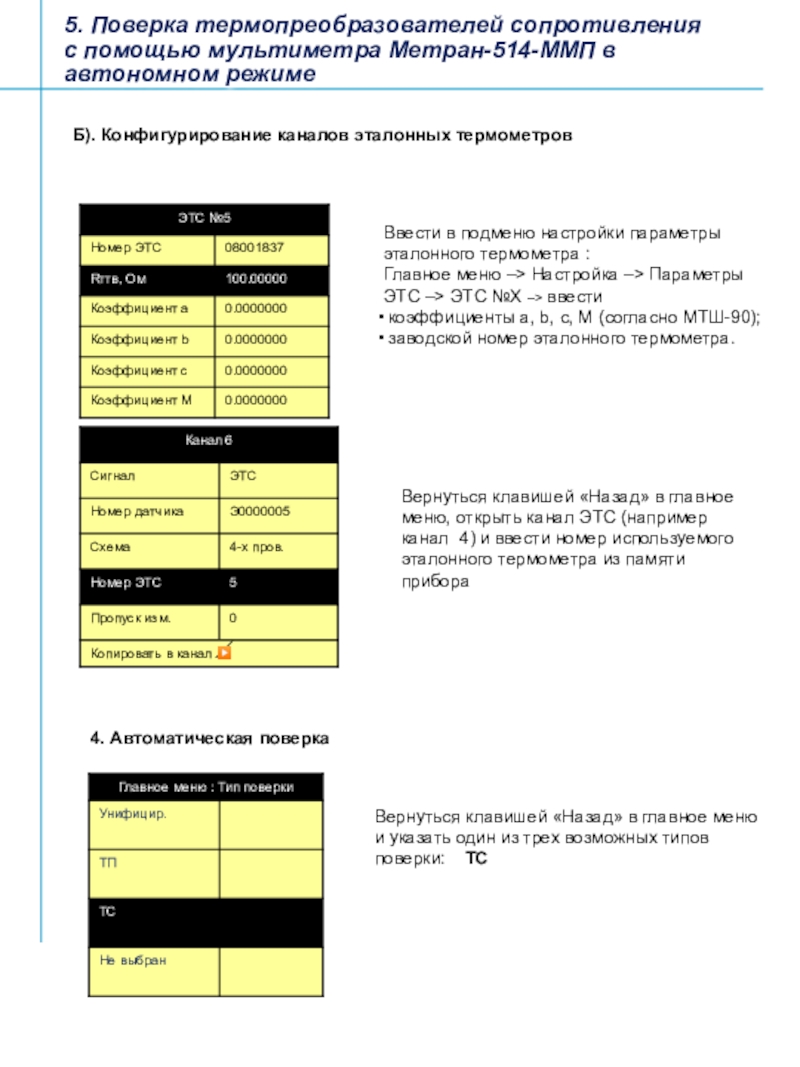

Главное меню –> Настройка –> Параметры ЭТС –> ЭТС №Х –> ввести
коэффициенты a, b, c, M (согласно МТШ-90);
заводской номер эталонного термометра.

Вернуться клавишей «Назад» в главное меню, открыть канал ЭТС (например канал 4) и ввести номер используемого эталонного термометра из памяти прибора

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП в автономном режиме

4. Автоматическая поверка

Вернуться клавишей «Назад» в главное меню и указать один из трех возможных типов поверки: ТС

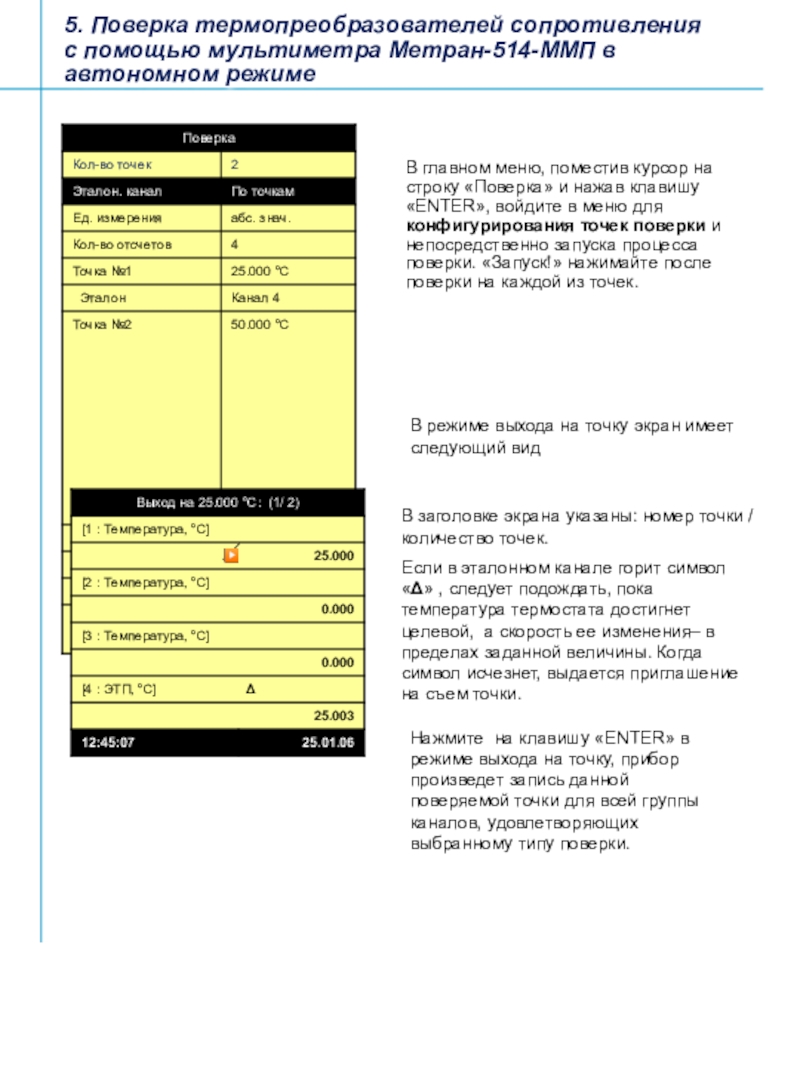

«Поверка» и нажав клавишу «ENTER», войдите в меню для конфигурирования точек поверки и непосредственно запуска процесса поверки. «Запуск!» нажимайте после поверки на каждой из точек.

В режиме выхода на точку экран имеет следующий вид

В заголовке экрана указаны: номер точки / количество точек.
Если в эталонном канале горит символ «Δ» , следует подождать, пока температура термостата достигнет целевой, а скорость ее изменения– в пределах заданной величины. Когда символ исчезнет, выдается приглашение на съем точки.

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП в автономном режиме

Нажмите на клавишу «ENTER» в режиме выхода на точку, прибор произведет запись данной поверяемой точки для всей группы каналов, удовлетворяющих выбранному типу поверки.

когда маркер расположен на строке «Точка № ». В верхней строке осуществляется выбор канала.
Заключение о годности поверяемого термосопротивления выдается индивидуально для каждой точки поверки (градуировки) на основе введенного в канальной настройке класса ТС, в соответствии с ГОСТ 6651-94.

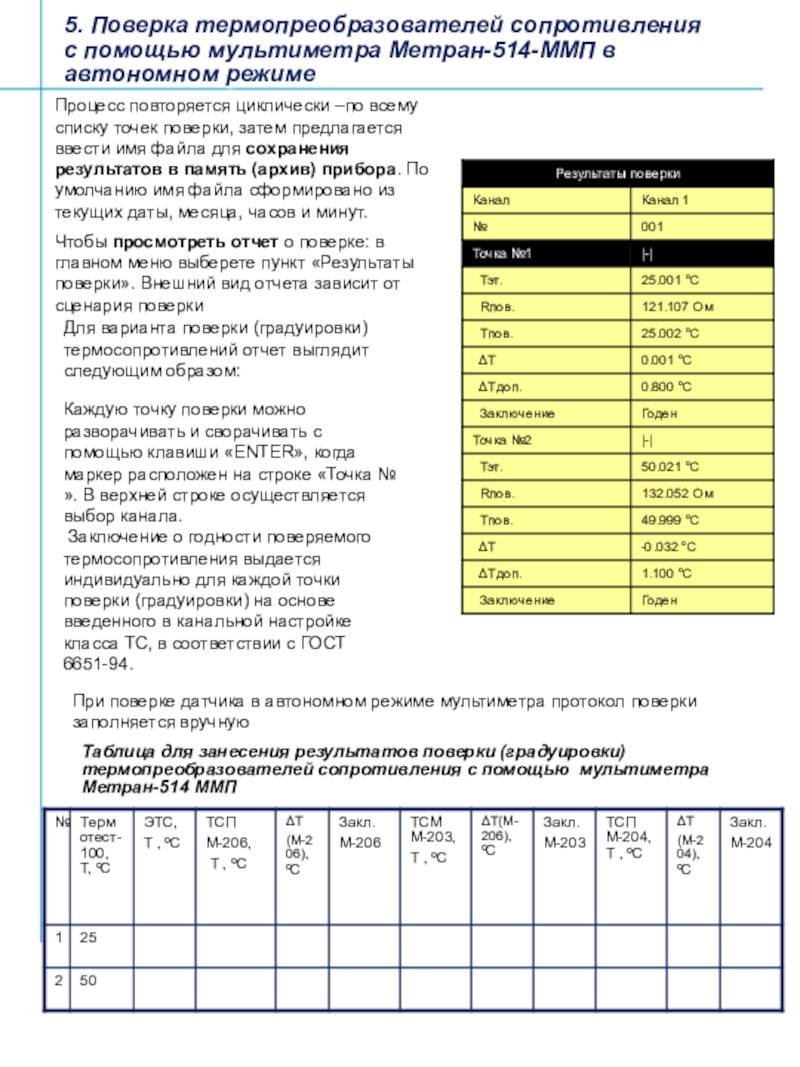

Процесс повторяется циклически –по всему списку точек поверки, затем предлагается ввести имя файла для сохранения результатов в память (архив) прибора. По умолчанию имя файла сформировано из текущих даты, месяца, часов и минут.
Чтобы просмотреть отчет о поверке: в главном меню выберете пункт «Результаты поверки». Внешний вид отчета зависит от сценария поверки

Для варианта поверки (градуировки) термосопротивлений отчет выглядит следующим образом:

При поверке датчика в автономном режиме мультиметра протокол поверки заполняется вручную

Таблица для занесения результатов поверки (градуировки) термопреобразователей сопротивления с помощью мультиметра Метран-514 ММП

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП в автономном режиме

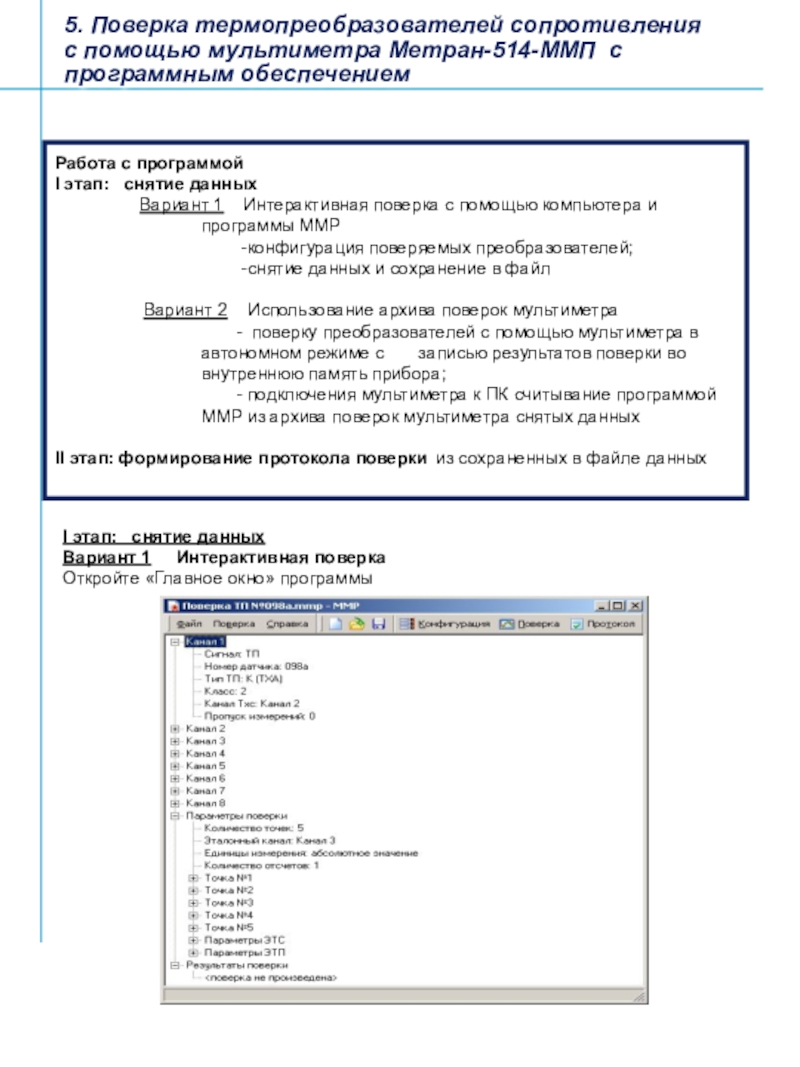

Работа с программой
I этап: снятие данных
Вариант 1 Интерактивная поверка с помощью компьютера и программы MMP
-конфигурация поверяемых преобразователей;
-снятие данных и сохранение в файл

Вариант 2 Использование архива поверок мультиметра
- поверку преобразователей с помощью мультиметра в автономном режиме с записью результатов поверки во внутреннюю память прибора;
- подключения мультиметра к ПК считывание программой MMP из архива поверок мультиметра снятых данных

II этап: формирование протокола поверки из сохраненных в файле данных

I этап: снятие данных
Вариант 1 Интерактивная поверка
Откройте «Главное окно» программы

новый файл поверки.

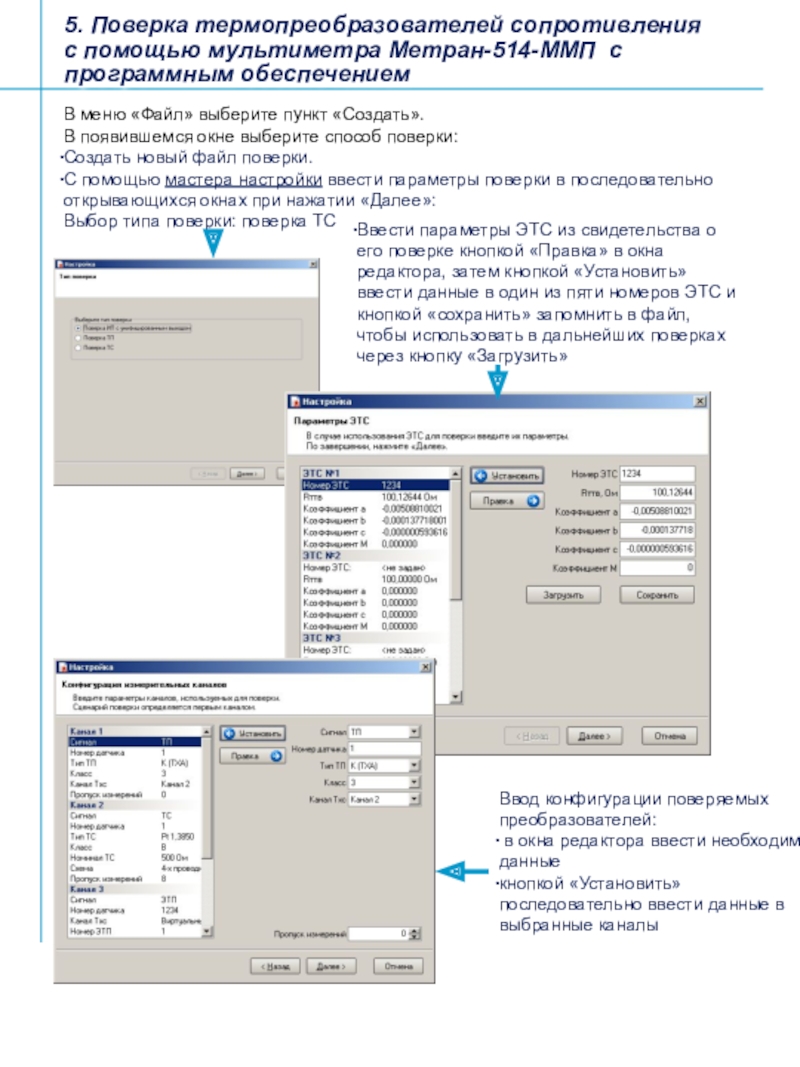

С помощью мастера настройки ввести параметры поверки в последовательно открывающихся окнах при нажатии «Далее»: Выбор типа поверки: поверка ТС

Ввести параметры ЭТС из свидетельства о его поверке кнопкой «Правка» в окна редактора, затем кнопкой «Установить» ввести данные в один из пяти номеров ЭТС и кнопкой «сохранить» запомнить в файл, чтобы использовать в дальнейших поверках через кнопку «Загрузить»

Ввод конфигурации поверяемых преобразователей:
в окна редактора ввести необходимые данные
кнопкой «Установить» последовательно ввести данные в выбранные каналы

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП с программным обеспечением

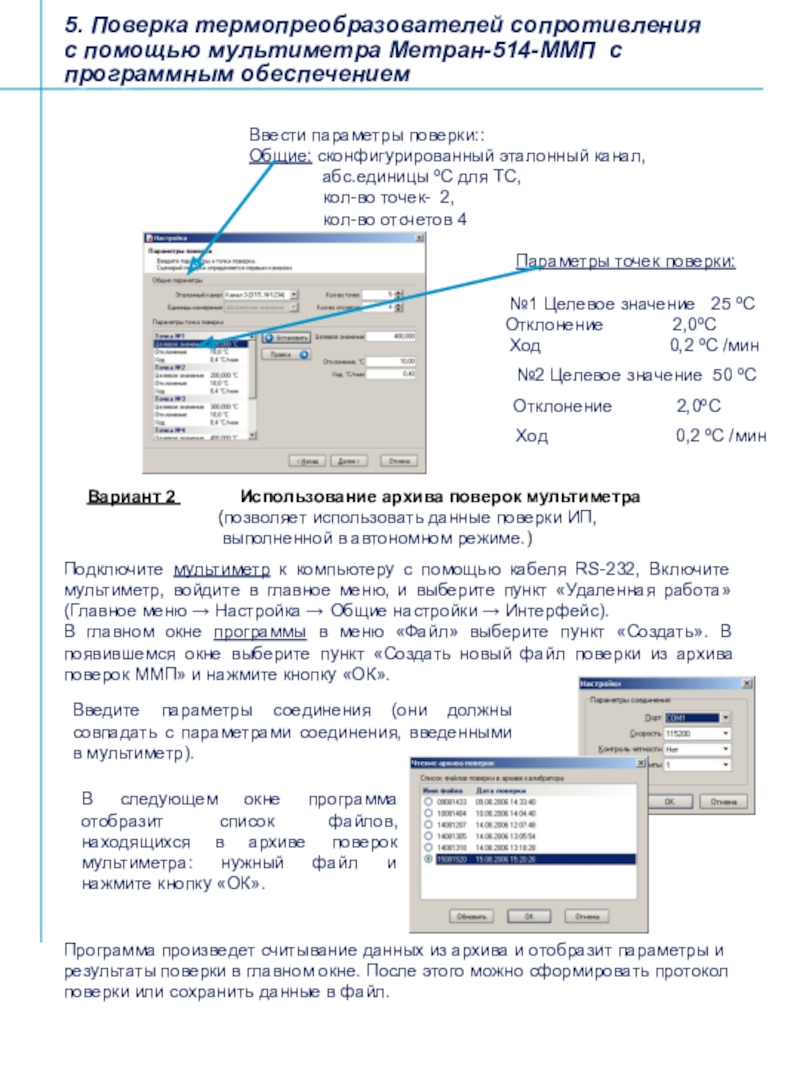

Ввести параметры поверки::
Общие: сконфигурированный эталонный канал,
абс.единицы ºС для ТС,
кол-во точек- 2,
кол-во отсчетов 4

Параметры точек поверки:

№1 Целевое значение 25 ºС
Отклонение 2,0ºС
Ход 0,2 ºС /мин
№2 Целевое значение 50 ºС
Отклонение 2,0ºС
Ход 0,2 ºС /мин

Вариант 2 Использование архива поверок мультиметра
(позволяет использовать данные поверки ИП,
выполненной в автономном режиме.)

Подключите мультиметр к компьютеру с помощью кабеля RS-232, Включите мультиметр, войдите в главное меню, и выберите пункт «Удаленная работа» (Главное меню → Настройка → Общие настройки → Интерфейс).
В главном окне программы в меню «Файл» выберите пункт «Создать». В появившемся окне выберите пункт «Создать новый файл поверки из архива поверок ММП» и нажмите кнопку «ОК».

Введите параметры соединения (они должны совпадать с параметрами соединения, введенными в мультиметр).

В следующем окне программа отобразит список файлов, находящихся в архиве поверок мультиметра: нужный файл и нажмите кнопку «ОК».

Программа произведет считывание данных из архива и отобразит параметры и результаты поверки в главном окне. После этого можно сформировать протокол поверки или сохранить данные в файл.

соединения (они должны совпадать с параметрами соединения, введенными в мультиметр).

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП с программным обеспечением

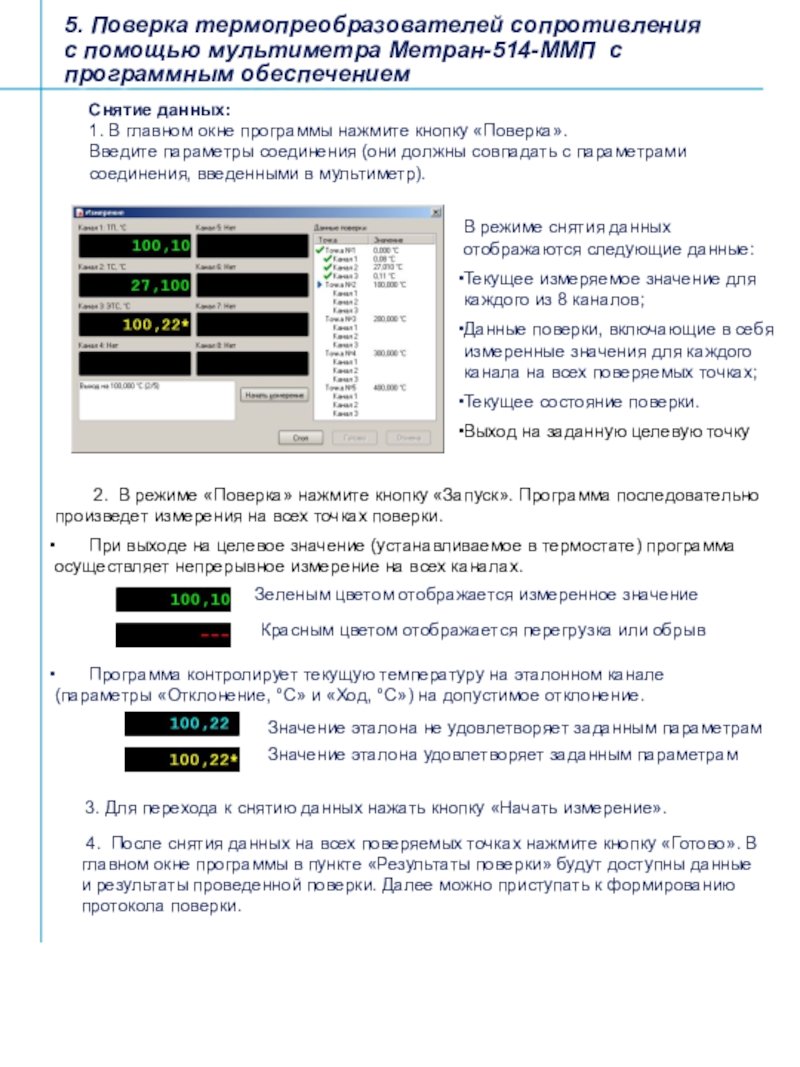

В режиме снятия данных отображаются следующие данные:
Текущее измеряемое значение для каждого из 8 каналов;
Данные поверки, включающие в себя измеренные значения для каждого канала на всех поверяемых точках;
Текущее состояние поверки.
Выход на заданную целевую точку

2. В режиме «Поверка» нажмите кнопку «Запуск». Программа последовательно произведет измерения на всех точках поверки.
При выходе на целевое значение (устанавливаемое в термостате) программа осуществляет непрерывное измерение на всех каналах.

Зеленым цветом отображается измеренное значение

Красным цветом отображается перегрузка или обрыв

Программа контролирует текущую температуру на эталонном канале (параметры «Отклонение, °С» и «Ход, °С») на допустимое отклонение.

Значение эталона не удовлетворяет заданным параметрам

Значение эталона удовлетворяет заданным параметрам

3. Для перехода к снятию данных нажать кнопку «Начать измерение».

4. После снятия данных на всех поверяемых точках нажмите кнопку «Готово». В главном окне программы в пункте «Результаты поверки» будут доступны данные и результаты проведенной поверки. Далее можно приступать к формированию протокола поверки.

термопреобразователей сопротивления с помощью мультиметра Метран-514-ММП с программным обеспечением

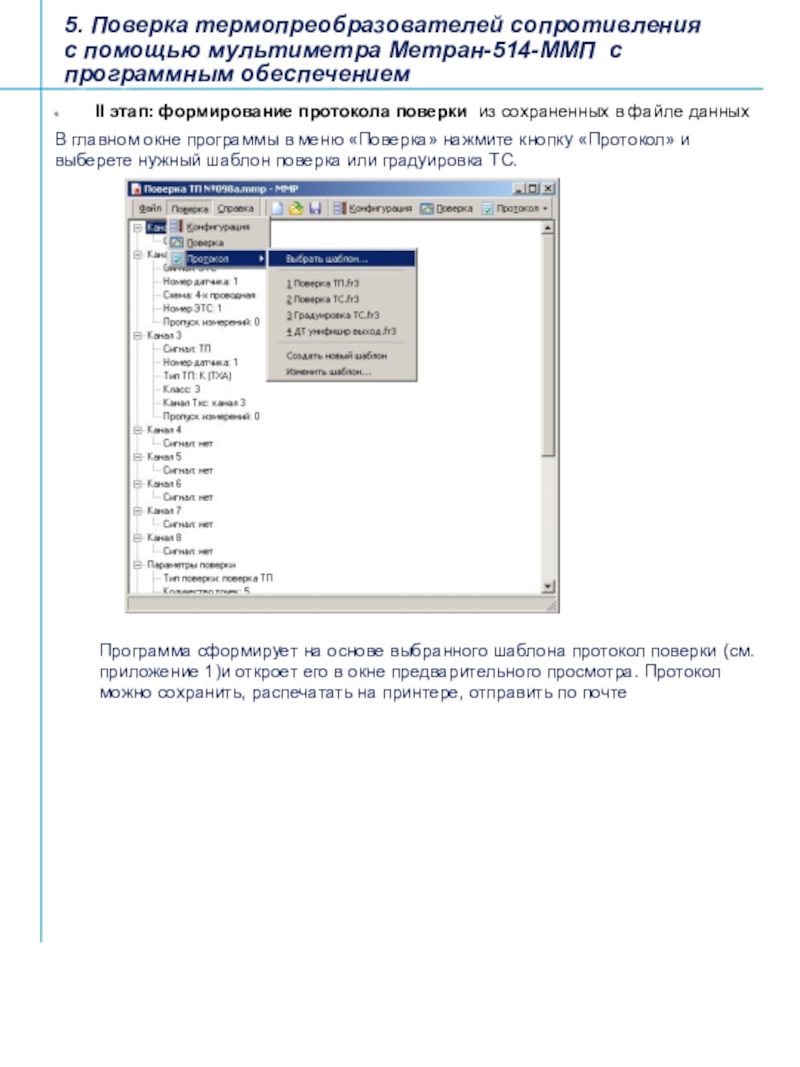

В главном окне программы в меню «Поверка» нажмите кнопку «Протокол» и выберете нужный шаблон поверка или градуировка ТС.

Программа сформирует на основе выбранного шаблона протокол поверки (см. приложение 1)и откроет его в окне предварительного просмотра. Протокол можно сохранить, распечатать на принтере, отправить по почте
