Презентация, доклад на тему Подвод металла в форму
Содержание
- 1. Подвод металла в форму
- 2. К Л.С. Предъявляются следующие требования:Л.С. должна обеспечивать
- 3. Способы подвода расплава в форму.При затвердевании отливки
- 4. а.) Верхняя Л.С.Выпор служит для вывода газа
- 5. б.) Нижняя сифонная Л.С.Такая Л.С. обеспечивает плавное,
- 6. в.) По полости разъёма формыТакая Л.С. наиболее
- 7. г.) Дождевая Л.С. (подвод металла сверху)Такая Л.С.
- 8. д.) Комбинированная Л.С.Предназначена для сложных высоких тонкостенных
- 9. е.) Этажная Л.С.Используют при стопочной формовке мелких
К Л.С. Предъявляются следующие требования:Л.С. должна обеспечивать хорошую заполняемость формы расплава и питание отливки в процессе затвердевания.Л.С. должна обеспечивать получение отливки с точными размерами без дефектов.Л.С. должна обеспечивать направленное затвердевание отливкиЛ.С. должна задерживать неметаллические включения.Л.С. должна
Слайд 1Подвод металла в форму.
При разработке технологии изготовления отливки технолог-литейщик должен выбрать

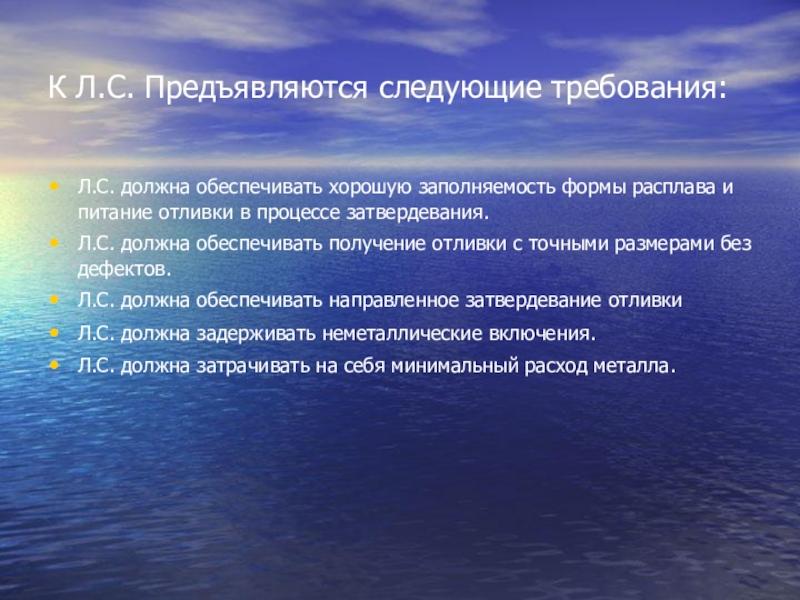

Слайд 2К Л.С. Предъявляются следующие требования:
Л.С. должна обеспечивать хорошую заполняемость формы расплава
и питание отливки в процессе затвердевания.
Л.С. должна обеспечивать получение отливки с точными размерами без дефектов.
Л.С. должна обеспечивать направленное затвердевание отливки
Л.С. должна задерживать неметаллические включения.
Л.С. должна затрачивать на себя минимальный расход металла.
Л.С. должна обеспечивать получение отливки с точными размерами без дефектов.
Л.С. должна обеспечивать направленное затвердевание отливки
Л.С. должна задерживать неметаллические включения.
Л.С. должна затрачивать на себя минимальный расход металла.

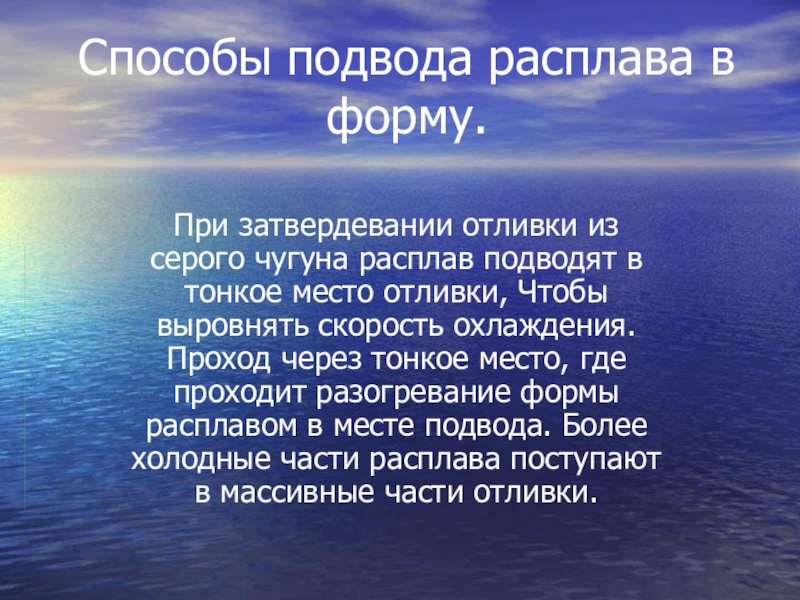

Слайд 3Способы подвода расплава в форму.
При затвердевании отливки из серого чугуна расплав
подводят в тонкое место отливки, Чтобы выровнять скорость охлаждения. Проход через тонкое место, где проходит разогревание формы расплавом в месте подвода. Более холодные части расплава поступают в массивные части отливки.
Слайд 4а.) Верхняя Л.С.
Выпор служит для вывода газа из полости формы и
питания отливки.
Такая Л.С. проста по конструкции, затрачивает на себя мало металла, но имеет недостатки. При падении металла с большой высоты возможны разливы формы, образование «корольков». Не рекомендуется применять для форм, если заливка осуществляется более 200 метров.
Такая Л.С. проста по конструкции, затрачивает на себя мало металла, но имеет недостатки. При падении металла с большой высоты возможны разливы формы, образование «корольков». Не рекомендуется применять для форм, если заливка осуществляется более 200 метров.
Слайд 5б.) Нижняя сифонная Л.С.
Такая Л.С. обеспечивает плавное, спокойное заполнение формы, часто
применяется для получения мелких и крупных отливок.
Слайд 6в.) По полости разъёма формы
Такая Л.С. наиболее проста, широко применяется при
машинной формовке для изготовления отливок имеющих глубину формы от линии разъёма до 200 метров.

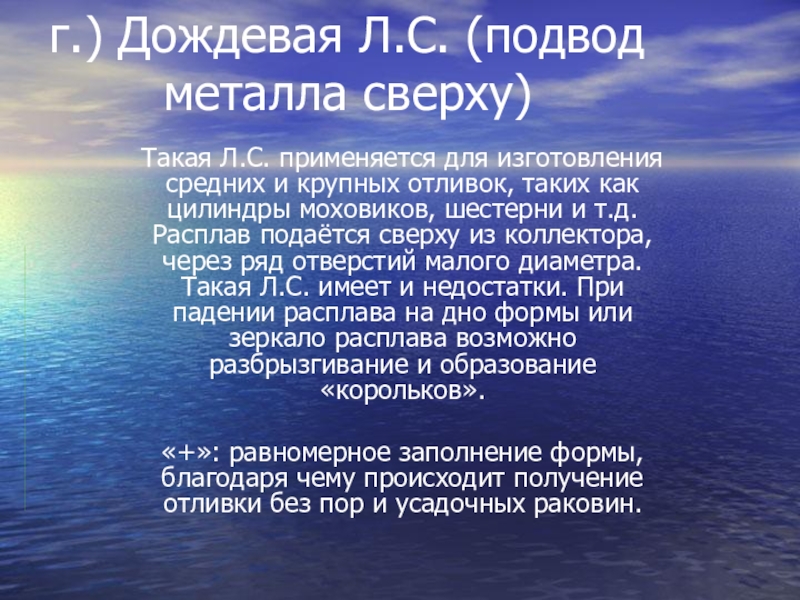

Слайд 7г.) Дождевая Л.С. (подвод металла сверху)
Такая Л.С. применяется для изготовления средних
и крупных отливок, таких как цилиндры моховиков, шестерни и т.д. Расплав подаётся сверху из коллектора, через ряд отверстий малого диаметра. Такая Л.С. имеет и недостатки. При падении расплава на дно формы или зеркало расплава возможно разбрызгивание и образование «корольков».
«+»: равномерное заполнение формы, благодаря чему происходит получение отливки без пор и усадочных раковин.
«+»: равномерное заполнение формы, благодаря чему происходит получение отливки без пор и усадочных раковин.

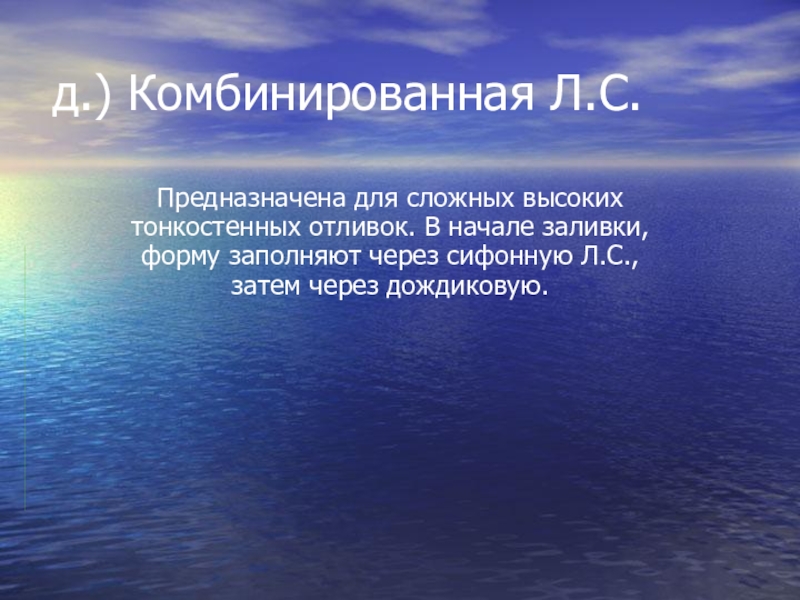

Слайд 8д.) Комбинированная Л.С.
Предназначена для сложных высоких тонкостенных отливок. В начале заливки,
форму заполняют через сифонную Л.С., затем через дождиковую.

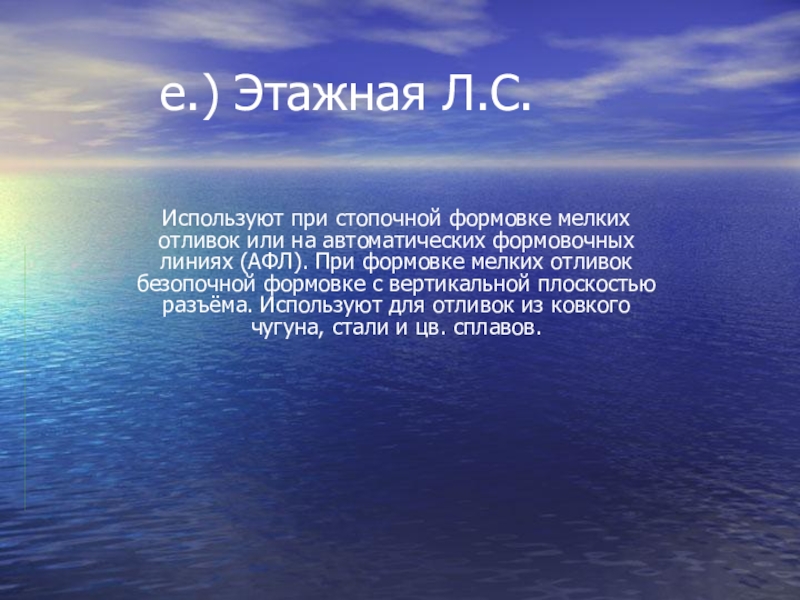

Слайд 9е.) Этажная Л.С.
Используют при стопочной формовке мелких отливок или на автоматических
формовочных линиях (АФЛ). При формовке мелких отливок безопочной формовке с вертикальной плоскостью разъёма. Используют для отливок из ковкого чугуна, стали и цв. сплавов.
