Презентация, доклад на тему Подключение электродвигателей при помощи магнитных пускателей

«Черепановский политехнический колледж»

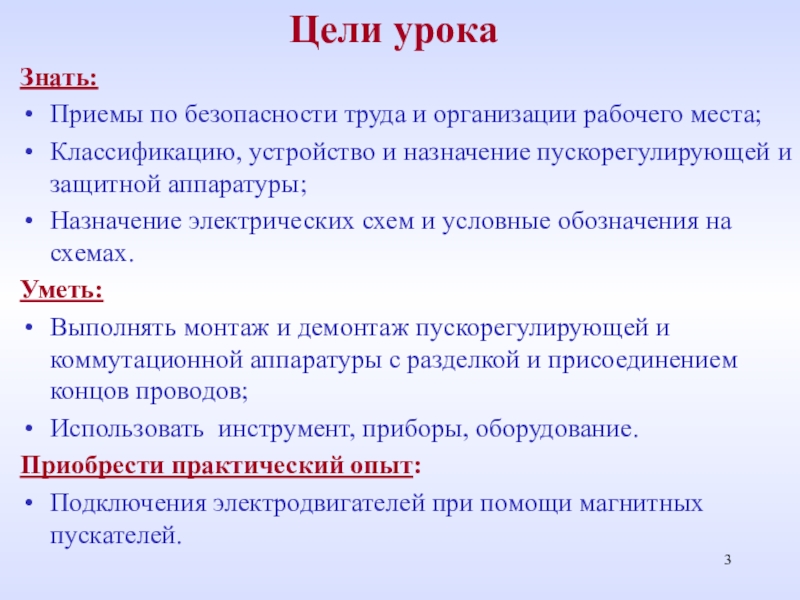

и назначение пускорегулирующей и защитной аппаратуры;
Назначение электрических схем и условные обозначения на схемах.
Уметь:
Выполнять монтаж и демонтаж пускорегулирующей и коммутационной аппаратуры с разделкой и присоединением концов проводов;
Использовать инструмент, приборы, оборудование.
Приобрести практический опыт:

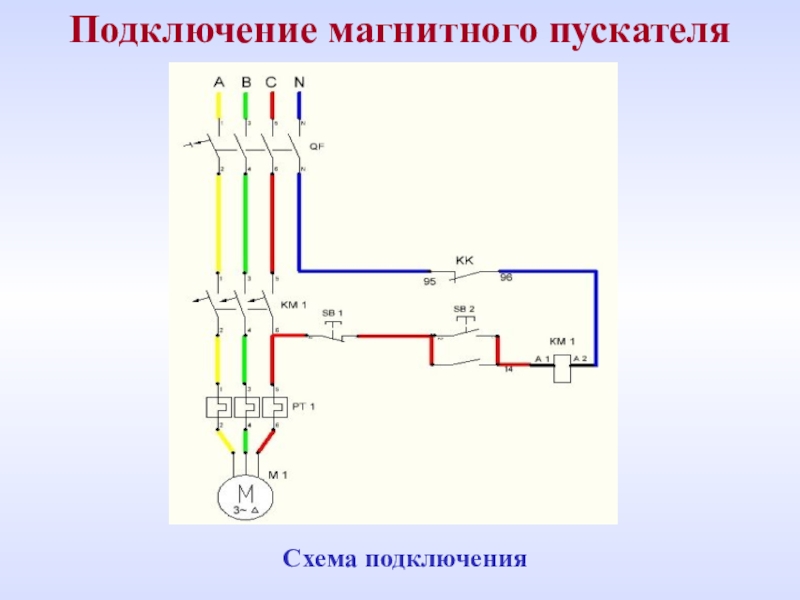

Подключения электродвигателей при помощи магнитных пускателей.

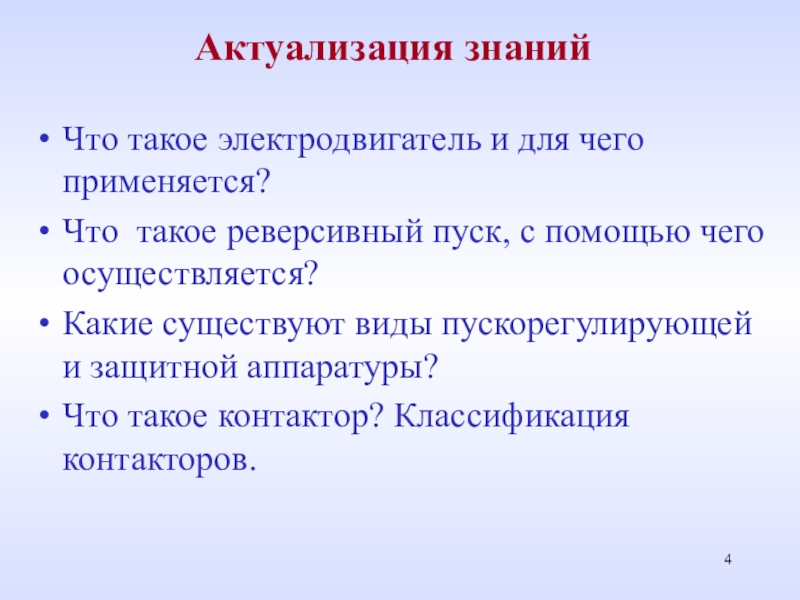

с помощью чего осуществляется?
Какие существуют виды пускорегулирующей и защитной аппаратуры?
Что такое контактор? Классификация контакторов.

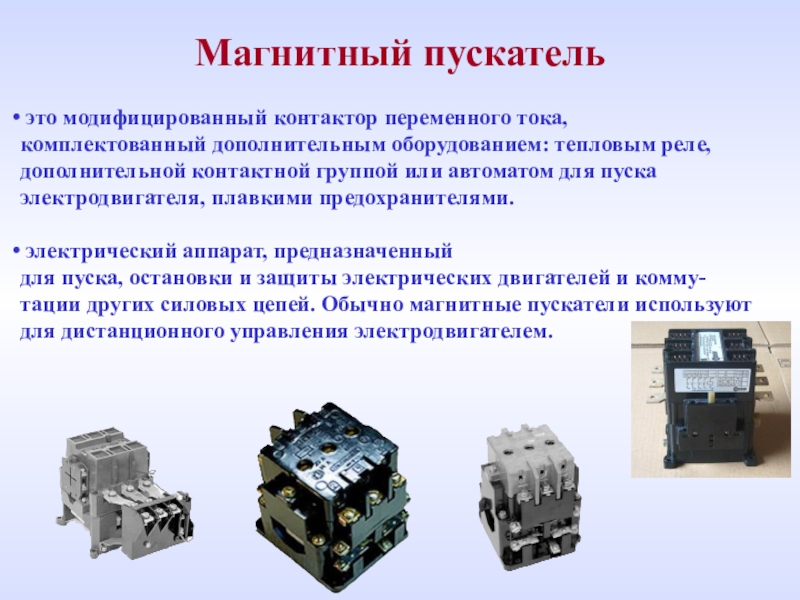

тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя, плавкими предохранителями.

электрический аппарат, предназначенный
для пуска, остановки и защиты электрических двигателей и комму-
тации других силовых цепей. Обычно магнитные пускатели используют для дистанционного управления электродвигателем.

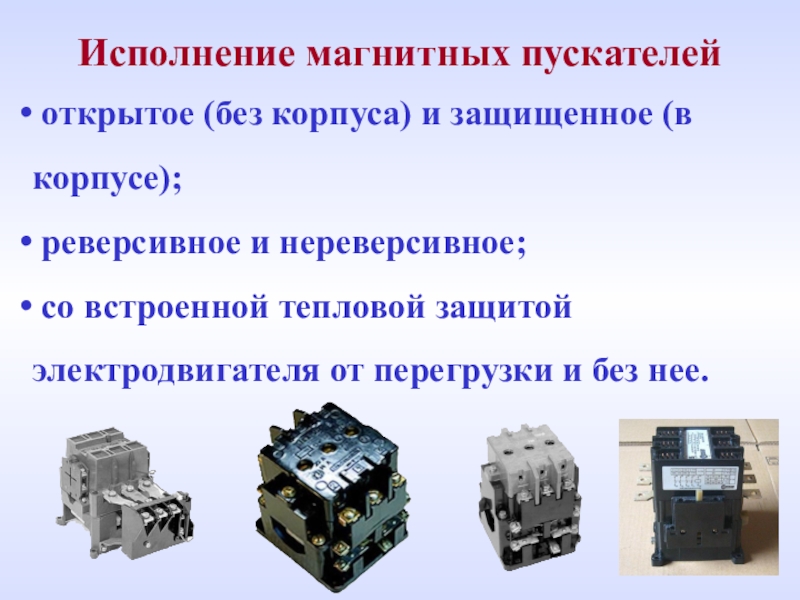

реверсивное и нереверсивное;
со встроенной тепловой защитой электродвигателя от перегрузки и без нее.

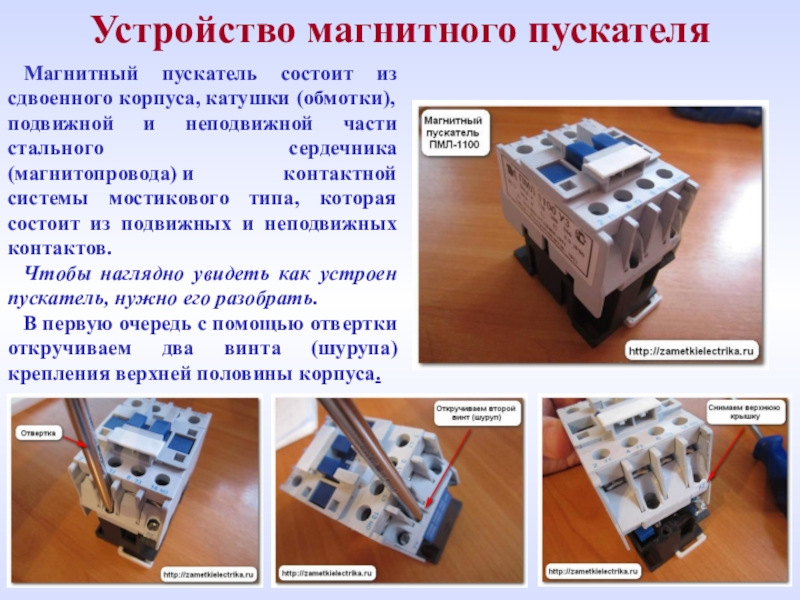

неподвижной части стального сердечника (магнитопровода) и контактной системы мостикового типа, которая состоит из подвижных и неподвижных контактов.
Чтобы наглядно увидеть как устроен пускатель, нужно его разобрать.
В первую очередь с помощью отвертки откручиваем два винта (шурупа) крепления верхней половины корпуса.

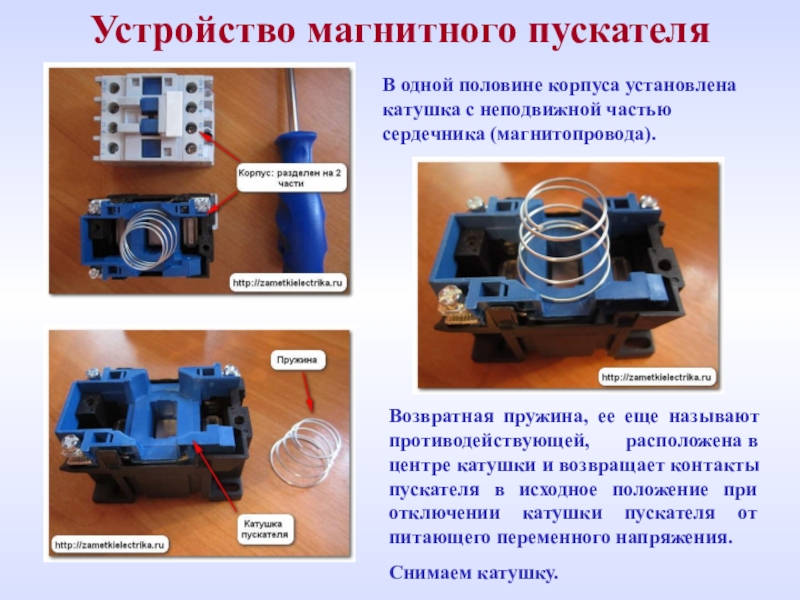

пружина, ее еще называют противодействующей, расположена в центре катушки и возвращает контакты пускателя в исходное положение при отключении катушки пускателя от питающего переменного напряжения.
Снимаем катушку.

Устройство магнитного пускателя

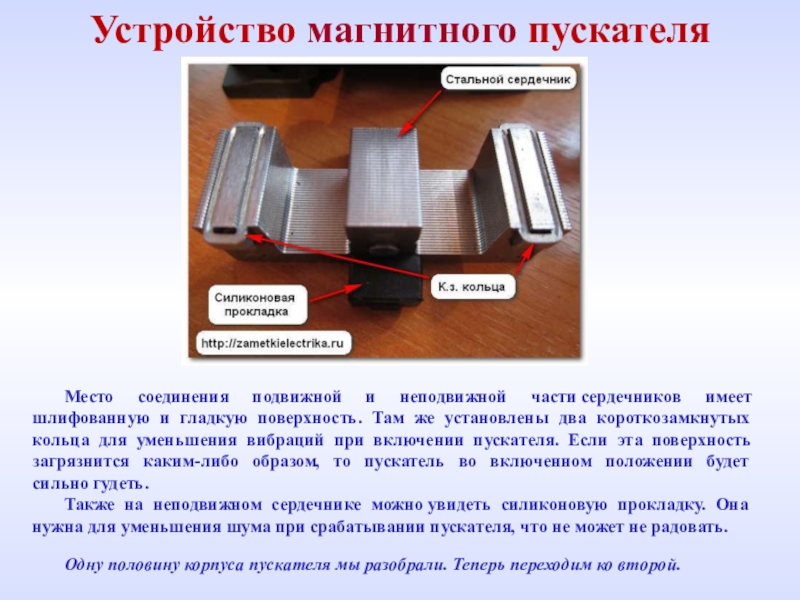

гладкую поверхность. Там же установлены два короткозамкнутых кольца для уменьшения вибраций при включении пускателя. Если эта поверхность загрязнится каким-либо образом, то пускатель во включенном положении будет сильно гудеть.
Также на неподвижном сердечнике можно увидеть силиконовую прокладку. Она нужна для уменьшения шума при срабатывании пускателя, что не может не радовать.
Одну половину корпуса пускателя мы разобрали. Теперь переходим ко второй.

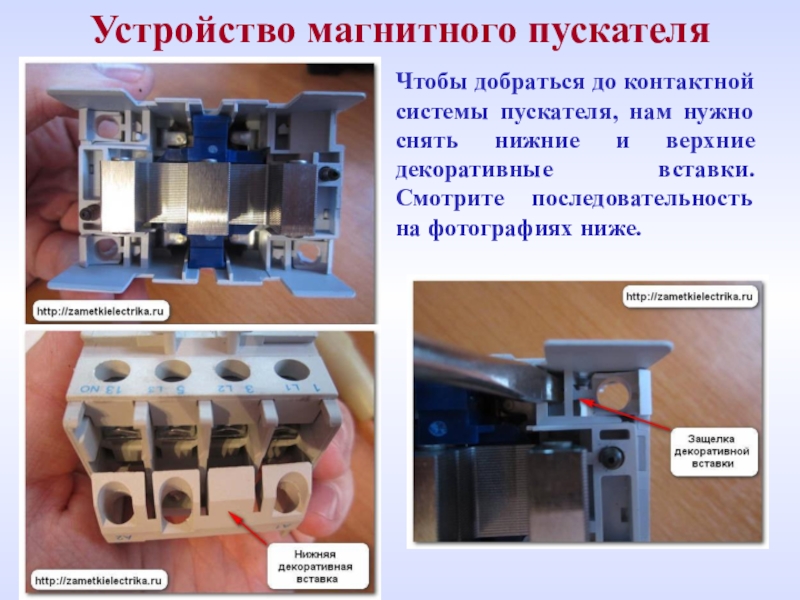

нижние и верхние декоративные вставки. Смотрите последовательность на фотографиях ниже.

контактов.

А теперь вытащим неподвижные контакты из направляющих пазов пускателя. Делается это с помощью отвертки.

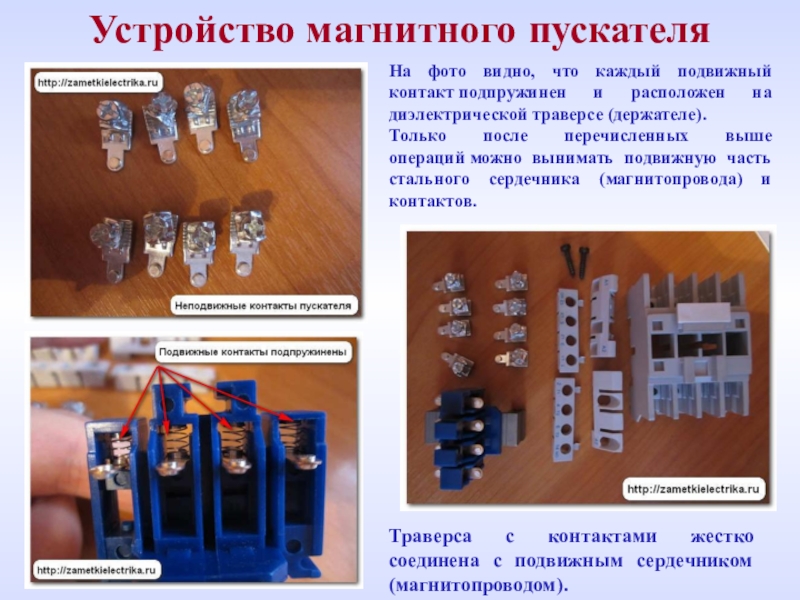

на диэлектрической траверсе (держателе).
Только после перечисленных выше операций можно вынимать подвижную часть стального сердечника (магнитопровода) и контактов.

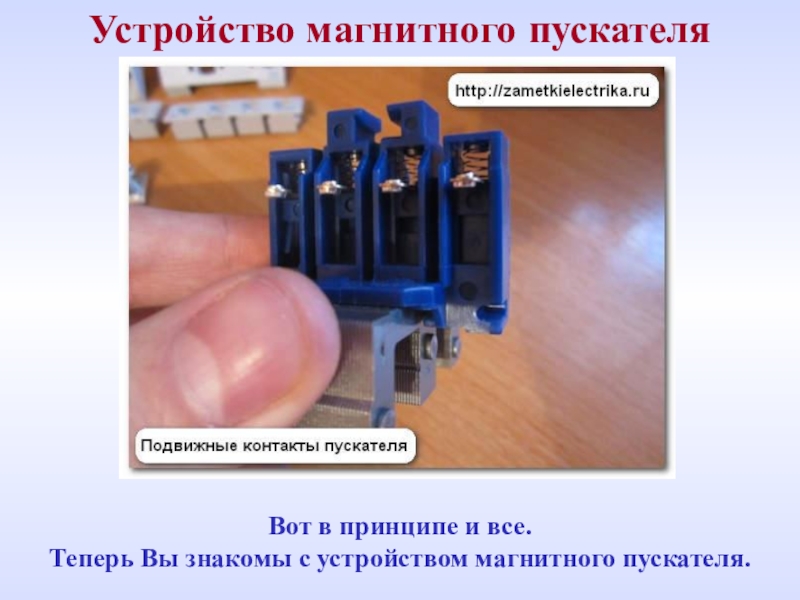

Траверса с контактами жестко соединена с подвижным сердечником (магнитопроводом).

устройством магнитного пускателя.

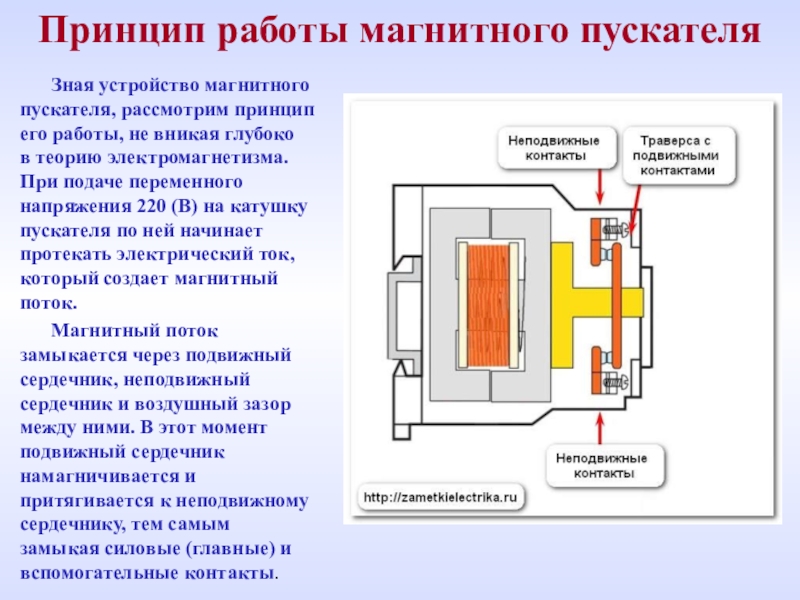

не вникая глубоко в теорию электромагнетизма. При подаче переменного напряжения 220 (В) на катушку пускателя по ней начинает протекать электрический ток, который создает магнитный поток.
Магнитный поток замыкается через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая силовые (главные) и вспомогательные контакты.

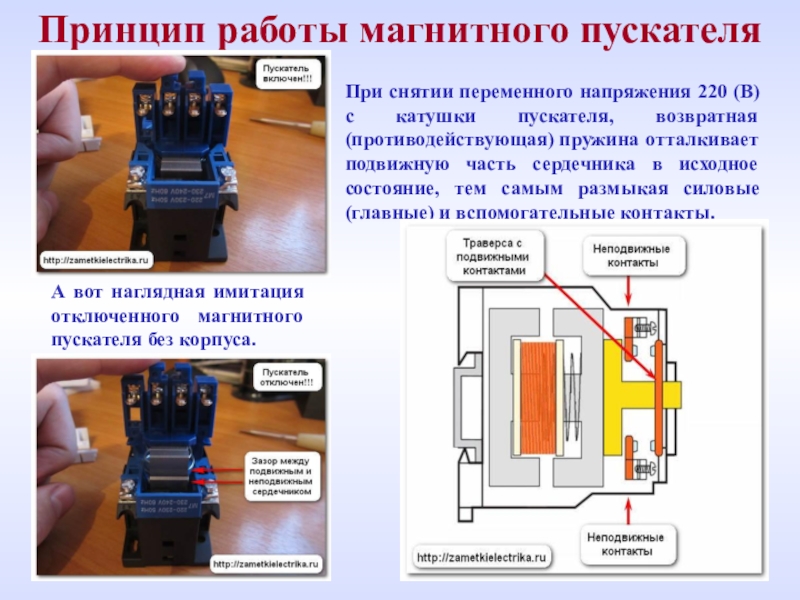

пускателя, возвратная (противодействующая) пружина отталкивает подвижную часть сердечника в исходное состояние, тем самым размыкая силовые (главные) и вспомогательные контакты.

А вот наглядная имитация отключенного магнитного пускателя без корпуса.

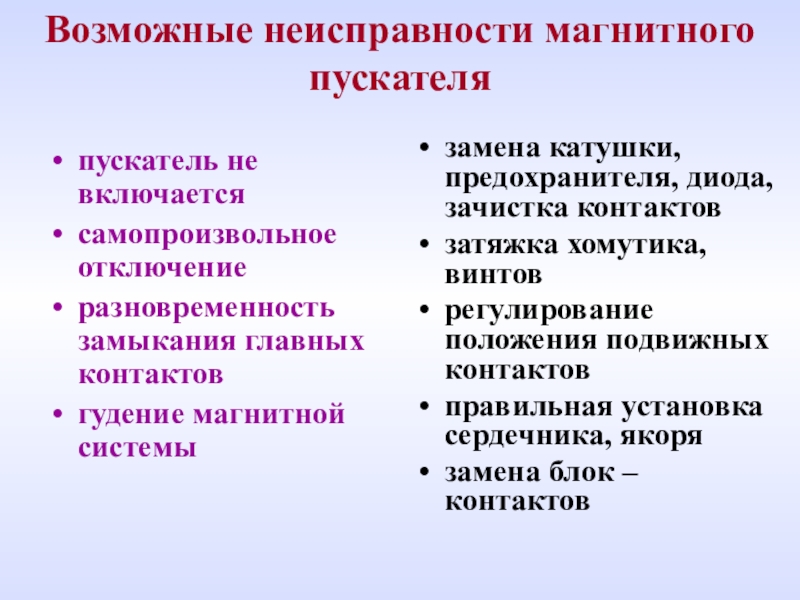

системы

замена катушки, предохранителя, диода, зачистка контактов
затяжка хомутика, винтов
регулирование положения подвижных контактов
правильная установка сердечника, якоря
замена блок – контактов

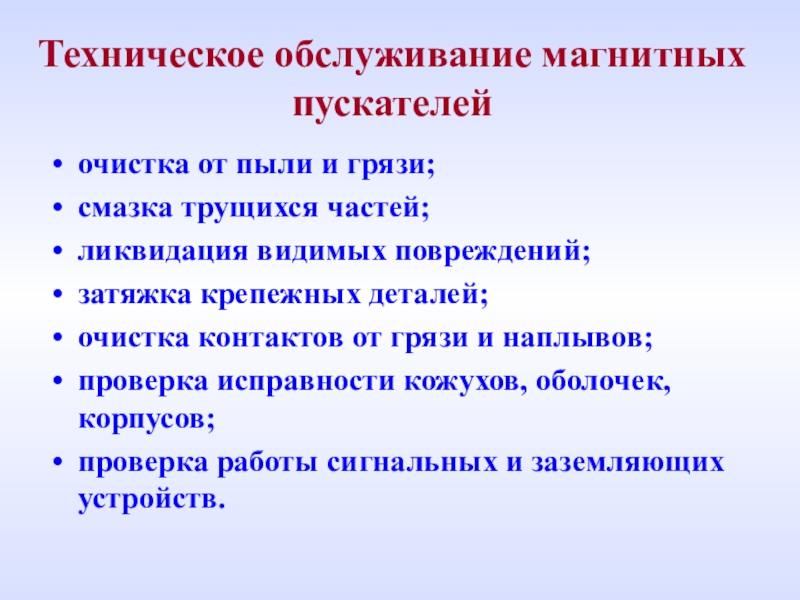

повреждений;
затяжка крепежных деталей;
очистка контактов от грязи и наплывов;
проверка исправности кожухов, оболочек, корпусов;
проверка работы сигнальных и заземляющих устройств.

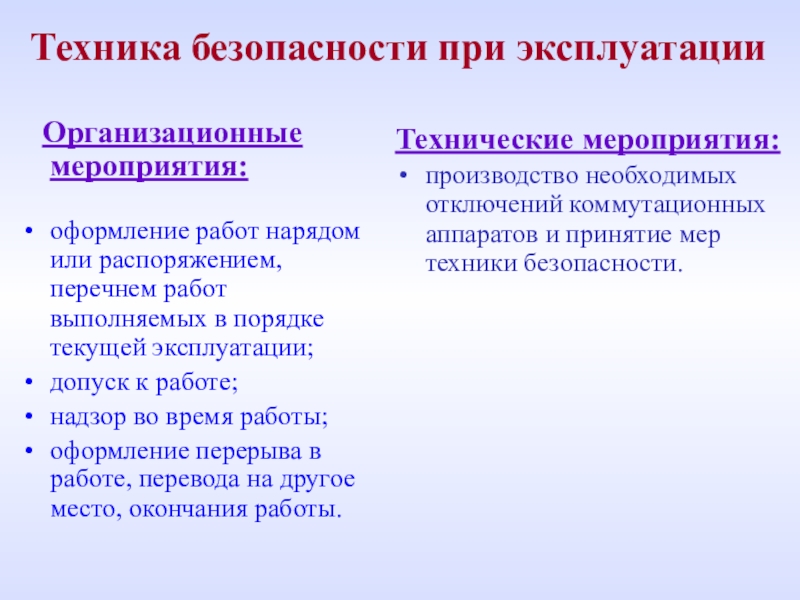

мероприятия:

оформление работ нарядом или распоряжением, перечнем работ выполняемых в порядке текущей эксплуатации;
допуск к работе;
надзор во время работы;
оформление перерыва в работе, перевода на другое место, окончания работы.

Технические мероприятия:
производство необходимых отключений коммутационных аппаратов и принятие мер техники безопасности.

пускателей.

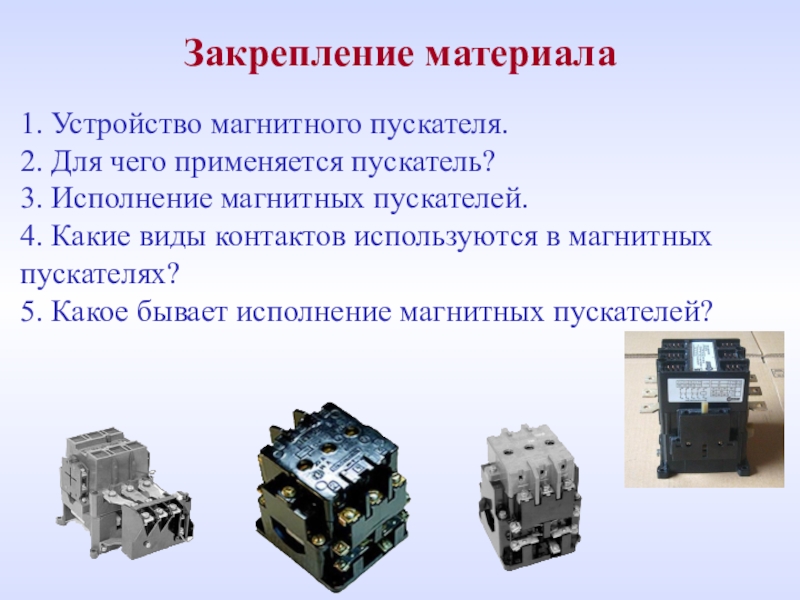

4. Какие виды контактов используются в магнитных пускателях?
5. Какое бывает исполнение магнитных пускателей?

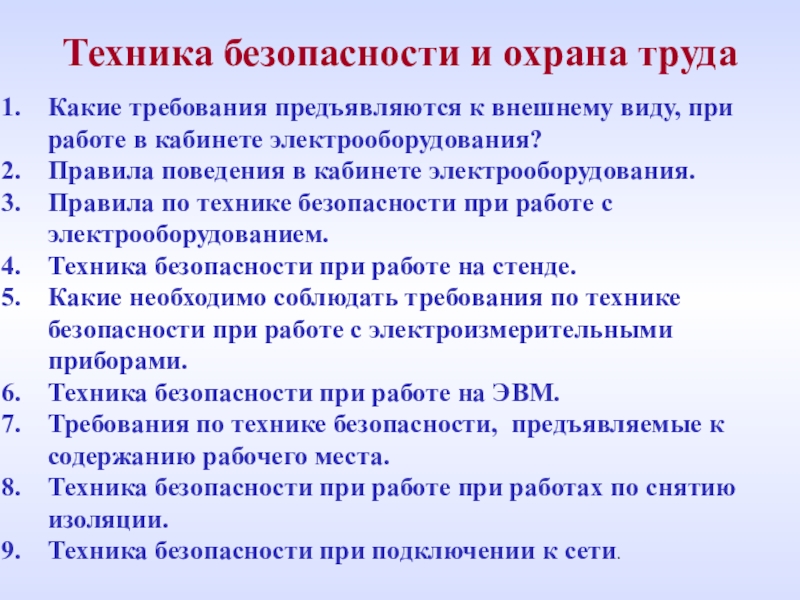

при работе в кабинете электрооборудования?
Правила поведения в кабинете электрооборудования.
Правила по технике безопасности при работе с электрооборудованием.
Техника безопасности при работе на стенде.
Какие необходимо соблюдать требования по технике безопасности при работе с электроизмерительными приборами.
Техника безопасности при работе на ЭВМ.
Требования по технике безопасности, предъявляемые к содержанию рабочего места.
Техника безопасности при работе при работах по снятию изоляции.
Техника безопасности при подключении к сети.

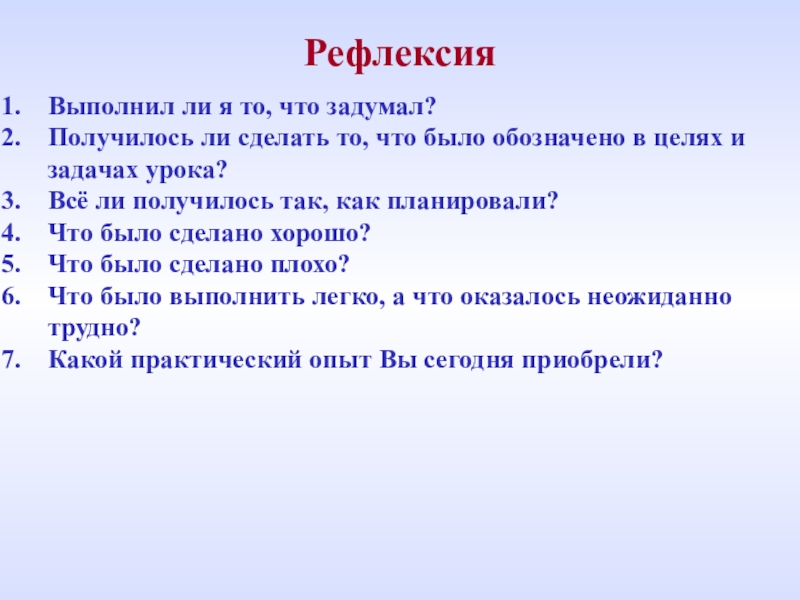

обозначено в целях и задачах урока?
Всё ли получилось так, как планировали?
Что было сделано хорошо?
Что было сделано плохо?
Что было выполнить легко, а что оказалось неожиданно трудно?
Какой практический опыт Вы сегодня приобрели?

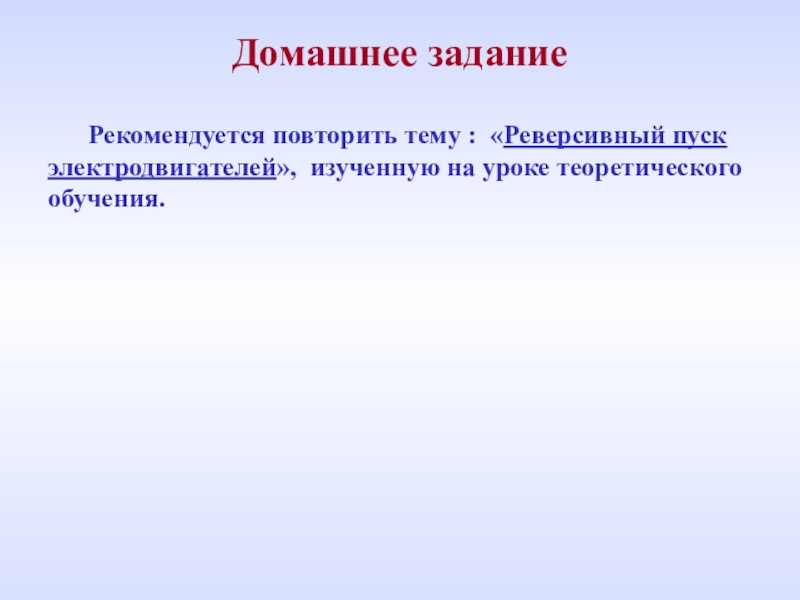

теоретического обучения.
