Презентация, доклад на тему Пезентация к уроку Ситема батарейного зажигания
Содержание
- 1. Пезентация к уроку Ситема батарейного зажигания
- 2. Вопросы повторенияРасшифруйте марку аккумуляторной батареи6-СТ-90-ЭМНазначение реле регулятора
- 3. Система батарейного зажигания

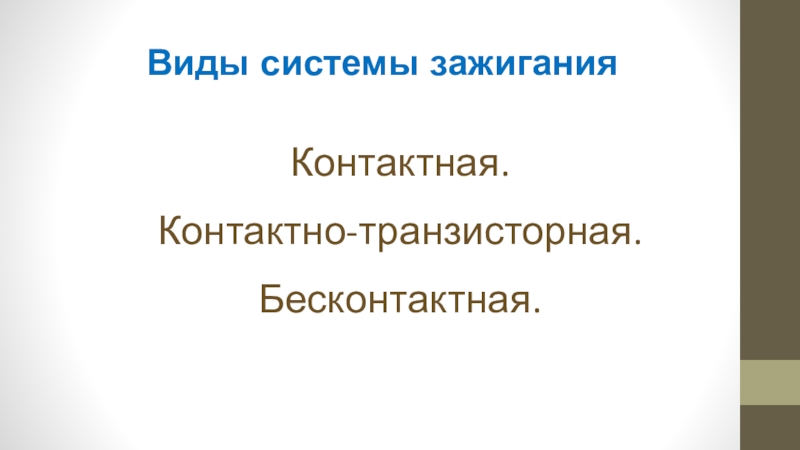

- 4. Виды системы зажиганияКонтактная.Контактно-транзисторная.Бесконтактная.
- 5. Схема системы зажигания1 - АКБ,2 - вк.
- 6. Катушка зажигания13456781 - крышка,2 - контакт высокого
- 7. Прерыватель -распределитель Регуляторы опережения зажигания Приводной валконтактоктан-корректорцентробежныйвакуумныйУгольный стерженьроторкулачковый прерывательконденсаторКрышка

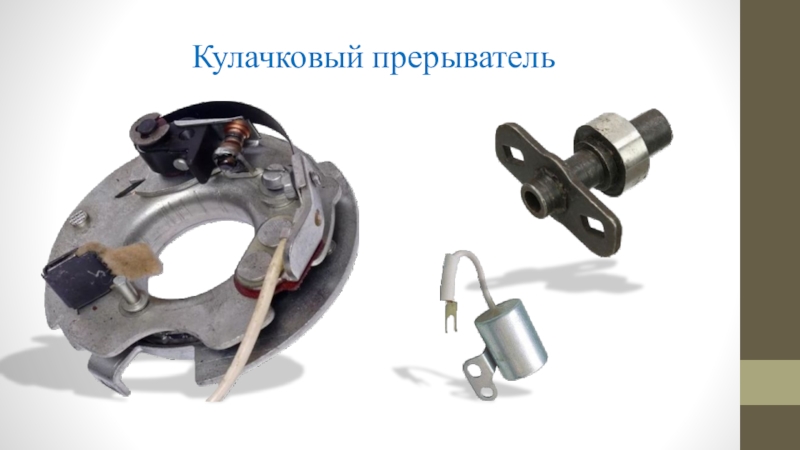

- 8. Кулачковый прерыватель
- 9. Центробежный регулятор Центробежный регулятор - служит для
- 10. Вакуумный регуляторВакуумный регулятор - служит для изменения угла опережения зажигания в зависимости от нагрузки двигателя.
- 11. Октан-корректорОктан-корректор служит для изменения угла опережения зажигания вручную в зависимости от октанового числа топлива.
- 12. Таким образом, в прерывателе-распределителе действуют независимо друг от друга три устройства по изменению угла опережения зажигания.
- 13. Распределитель Сверху на корпусе кулачковый прерывателя установлена
- 14. Свеча зажигания 1 - наконечник, 2 - изолятор,
- 15. Слайд 15
- 16. Таблица самоконтроля
- 17. Закрепление нового материала. Вакуумный регуляторПрерыватель Распределитель Конденсатор Катушка Свеча зажигания 162345
- 18. Контрольные вопросыБатарейное зажигание служит?Перечислите виды батарейного зажигания?С помощью каких устройств изменяется угол опережения зажигания в прерывателе-распределителя?
- 19. Электросхема системы зажигания1. Проработать конспект занятия.2. Составить схему контактно-транзисторного зажигания; Родичев В.А. «Грузовые автомобили» стр. 106
- 20. Урок окончен. Всем спасибо за работу.
Вопросы повторенияРасшифруйте марку аккумуляторной батареи6-СТ-90-ЭМНазначение реле регулятора Что вращается в генераторе статор или ротор? -Составляющие компоненты электролитаНазначение генератора(Н2О + Н2SO4)

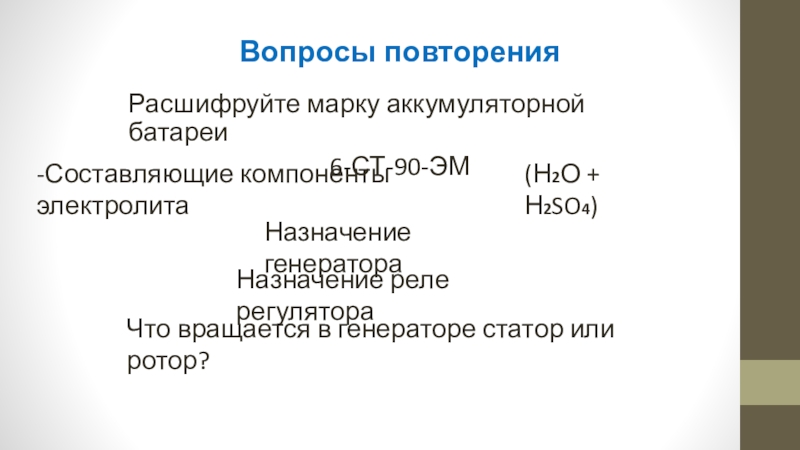

Слайд 2Вопросы повторения
Расшифруйте марку аккумуляторной батареи
6-СТ-90-ЭМ
Назначение реле регулятора
Что вращается в генераторе
статор или ротор?
-Составляющие компоненты электролита
Назначение генератора
(Н2О + Н2SO4)

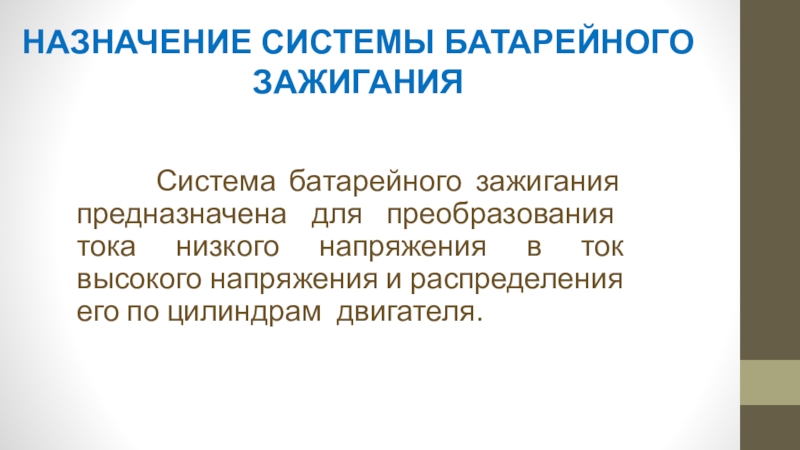

Слайд 3 Система батарейного зажигания предназначена для преобразования тока
низкого напряжения в ток высокого напряжения и распределения его по цилиндрам двигателя.
НАЗНАЧЕНИЕ СИСТЕМЫ БАТАРЕЙНОГО ЗАЖИГАНИЯ

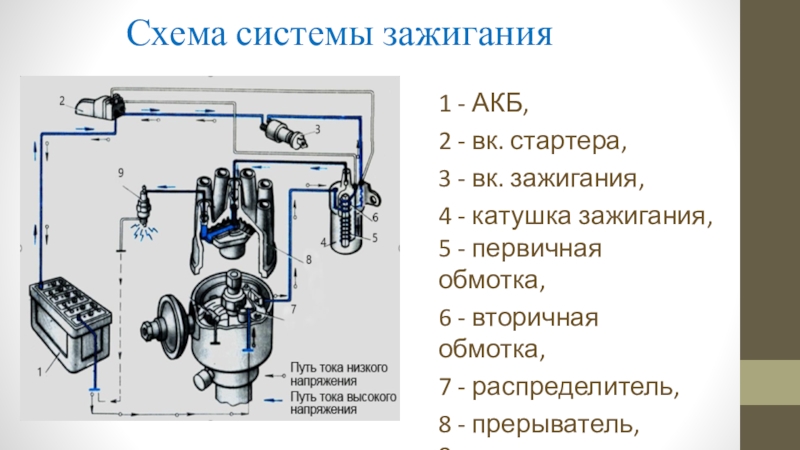

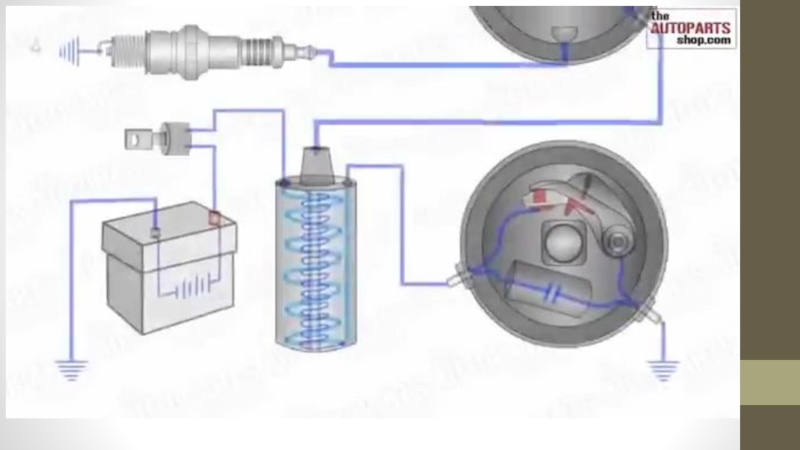

Слайд 5Схема системы зажигания
1 - АКБ,
2 - вк. стартера,
3 - вк.
зажигания,
4 - катушка зажигания, 5 - первичная обмотка,
6 - вторичная обмотка,
7 - распределитель,
8 - прерыватель, 9 - свеча зажигания,
4 - катушка зажигания, 5 - первичная обмотка,
6 - вторичная обмотка,
7 - распределитель,
8 - прерыватель, 9 - свеча зажигания,

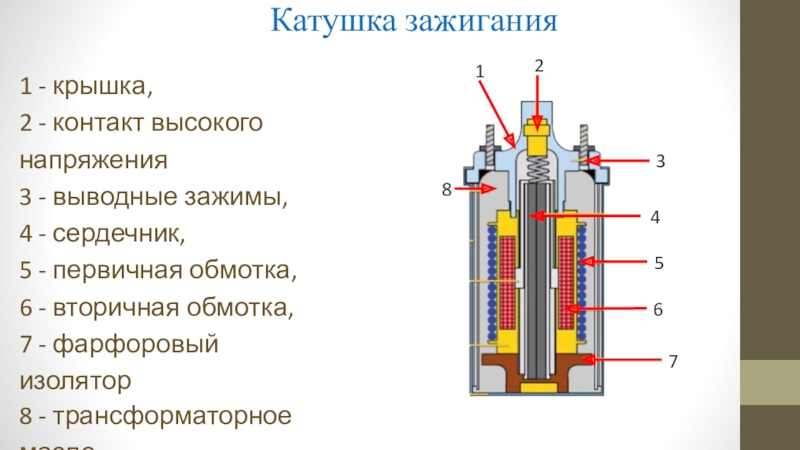

Слайд 6Катушка зажигания
1
3
4
5
6
7
8
1 - крышка,
2 - контакт высокого напряжения
3 - выводные зажимы,
4
- сердечник,
5 - первичная обмотка,
6 - вторичная обмотка, 7 - фарфоровый изолятор
5 - первичная обмотка,
6 - вторичная обмотка, 7 - фарфоровый изолятор
2
8 - трансформаторное масло.

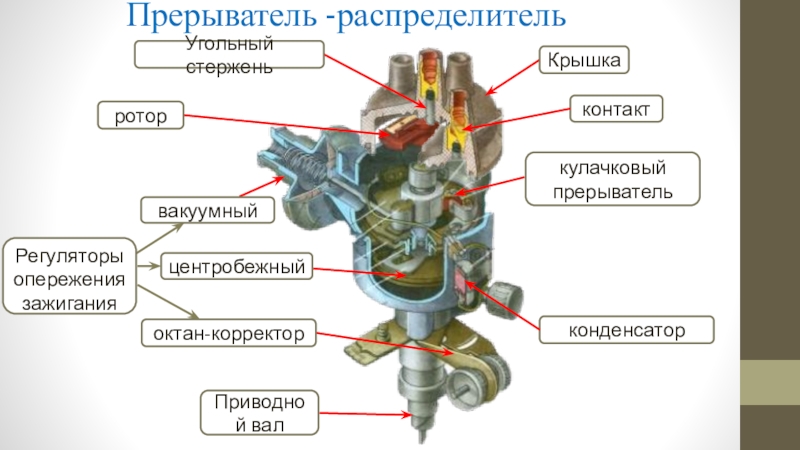

Слайд 7Прерыватель -распределитель
Регуляторы опережения зажигания
Приводной вал
контакт
октан-корректор
центробежный
вакуумный
Угольный стержень
ротор
кулачковый прерыватель
конденсатор
Крышка

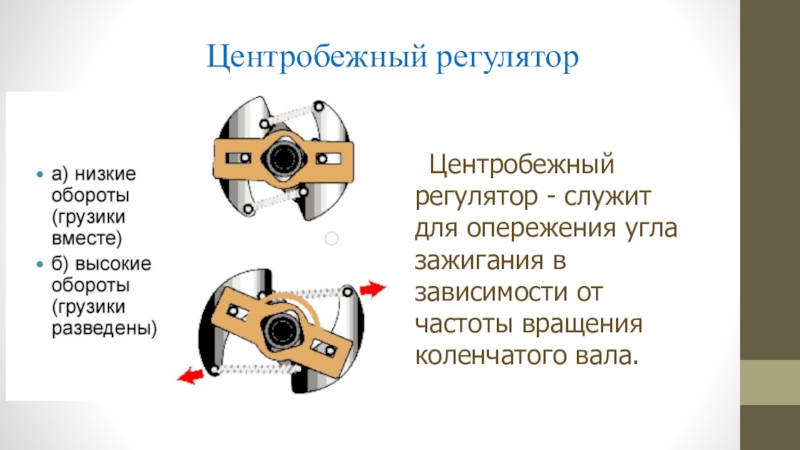

Слайд 9Центробежный регулятор
Центробежный регулятор - служит для опережения угла зажигания в
зависимости от частоты вращения коленчатого вала.

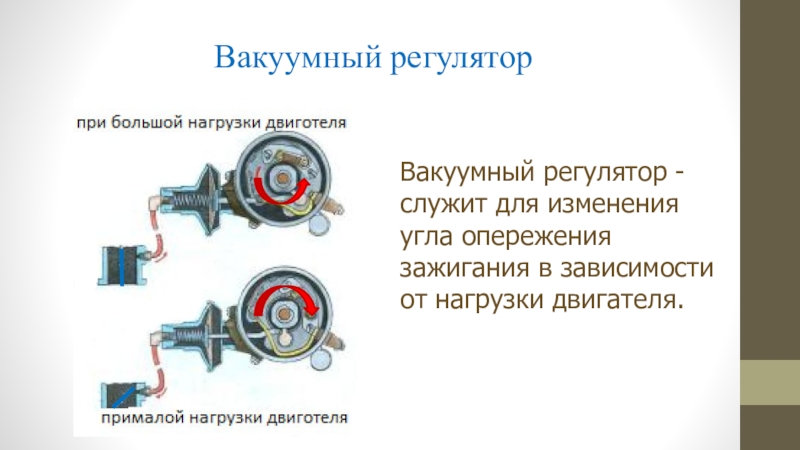

Слайд 10Вакуумный регулятор
Вакуумный регулятор - служит для изменения угла опережения зажигания в
зависимости от нагрузки двигателя.

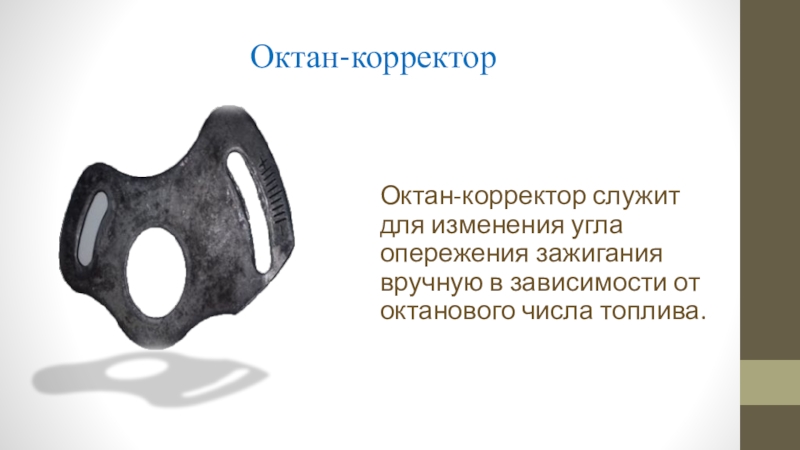

Слайд 11Октан-корректор
Октан-корректор служит для изменения угла опережения зажигания вручную в зависимости от
октанового числа топлива.

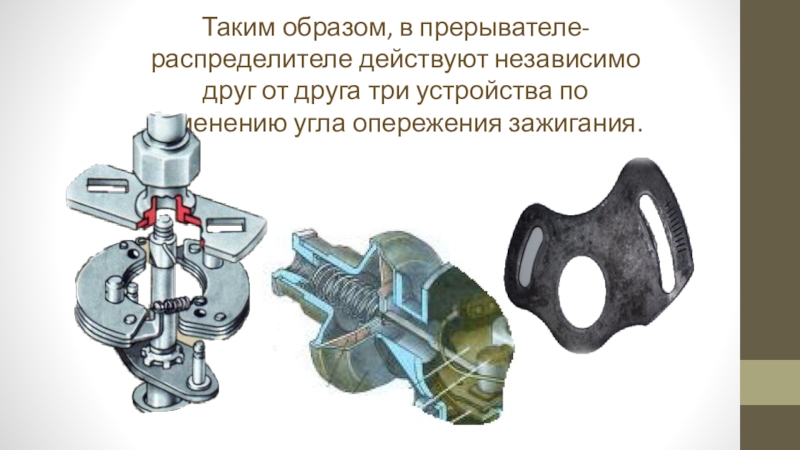

Слайд 12Таким образом, в прерывателе-распределителе действуют независимо друг от друга три устройства
по изменению угла опережения зажигания.

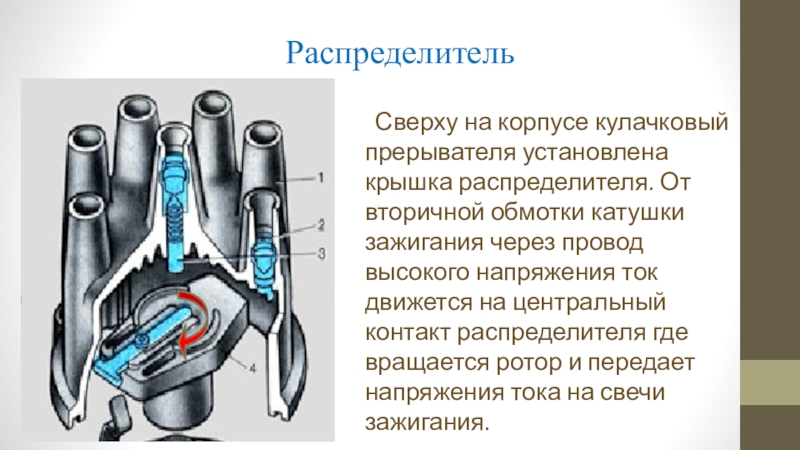

Слайд 13Распределитель
Сверху на корпусе кулачковый прерывателя установлена крышка распределителя. От вторичной
обмотки катушки зажигания через провод высокого напряжения ток движется на центральный контакт распределителя где вращается ротор и передает напряжения тока на свечи зажигания.

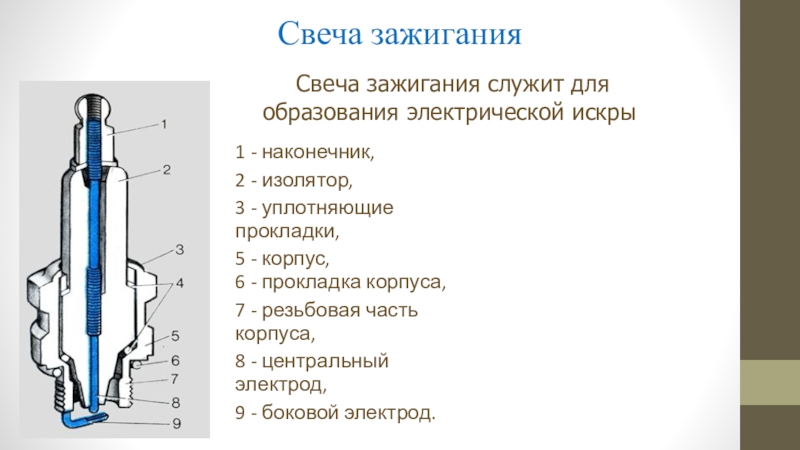

Слайд 14Свеча зажигания
1 - наконечник,
2 - изолятор,
3 - уплотняющие прокладки,
5 - корпус, 6 - прокладка корпуса,
7 - резьбовая часть корпуса,
8 - центральный электрод,
9 - боковой электрод.
Свеча зажигания служит для образования электрической искры.

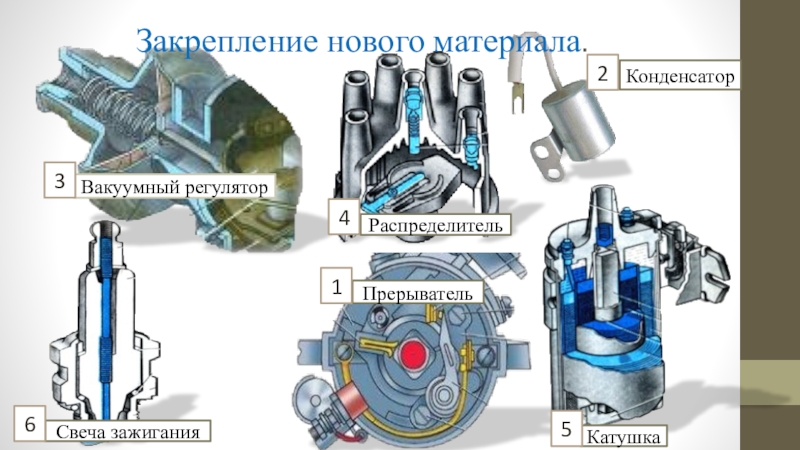

Слайд 17Закрепление нового материала.
Вакуумный регулятор
Прерыватель
Распределитель
Конденсатор
Катушка
Свеча зажигания
1
6
2
3
4
5

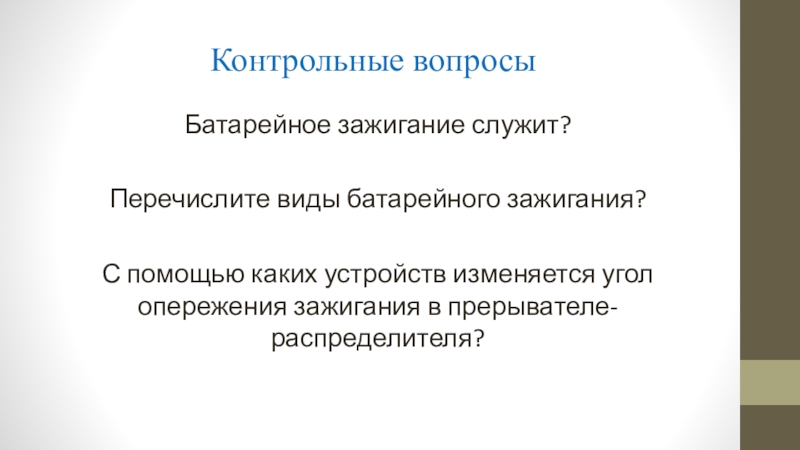

Слайд 18Контрольные вопросы
Батарейное зажигание служит?
Перечислите виды батарейного зажигания?
С помощью каких устройств изменяется
угол опережения зажигания в прерывателе-распределителя?

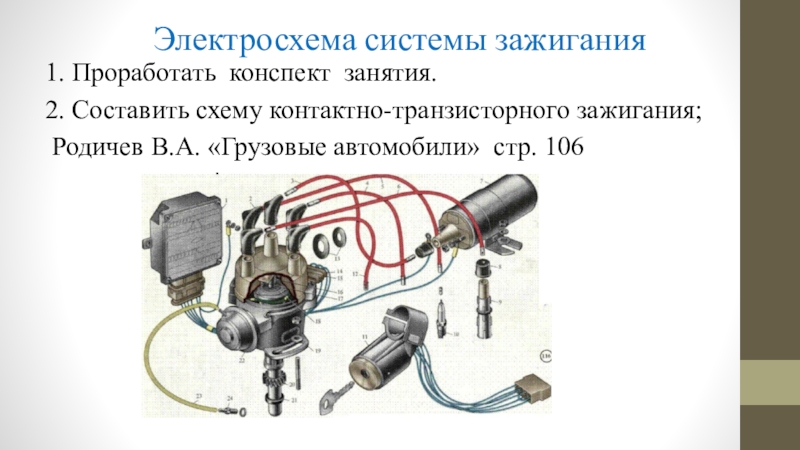

Слайд 19Электросхема системы зажигания
1. Проработать конспект занятия.
2. Составить схему контактно-транзисторного зажигания;
Родичев В.А. «Грузовые автомобили» стр. 106
