Слайд 1Оценка качества материалов аэрофотосъемки

Оценка качества материалов аэрофотосъемки

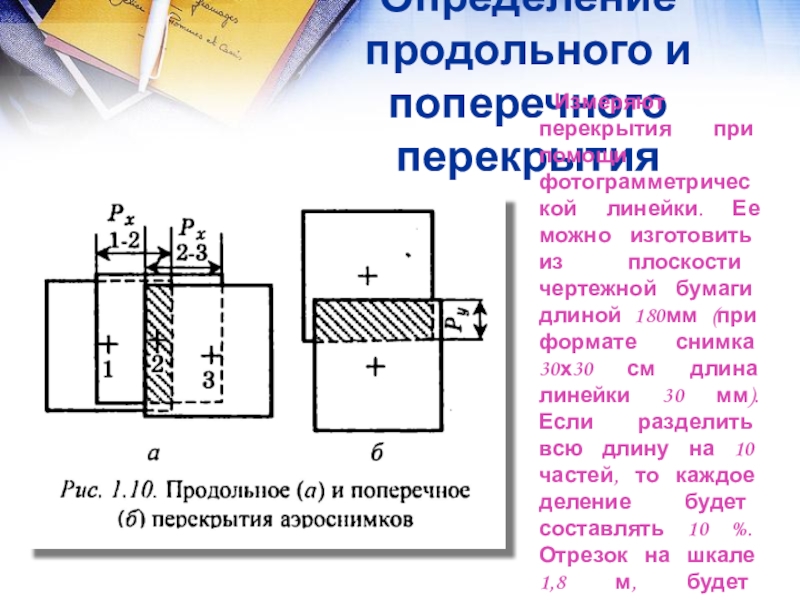

Слайд 2Определение продольного и поперечного перекрытия
Измеряют перекрытия при помощи фотограмметрической линейки.

Ее можно изготовить из плоскости чертежной бумаги длиной 180мм (при формате снимка 30х30 см длина линейки 30 мм). Если разделить всю длину на 10 частей, то каждое деление будет составлять 10 %. Отрезок на шкале 1,8 м, будет соответствовать 1% перекрытия.
Определение продольного и поперечного перекрытия Измеряют перекрытия при помощи фотограмметрической линейки. Ее можно изготовить из плоскости чертежной

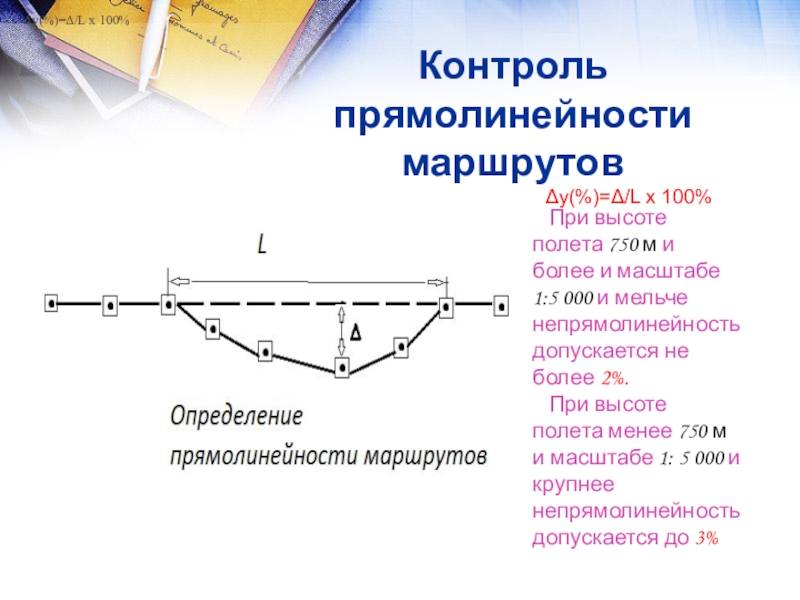

Слайд 3Контроль прямолинейности маршрутов
Δу(%)=Δ/L х 100%
Δу(%)=Δ/L х 100%

При высоте полета 750

м и более и масштабе 1:5 000 и мельче непрямолинейность допускается не более 2%.
При высоте полета менее 750 м и масштабе 1: 5 000 и крупнее непрямолинейность допускается до 3%
Контроль прямолинейности маршрутов Δу(%)=Δ/L х 100%Δу(%)=Δ/L х 100%При высоте полета 750 м и более и масштабе 1:5

Слайд 4 Контроль параллельности базиса фотографирования стороне аэрофотоснимка («елочка»)
На каждом аэрофотоснимке

накалывают главную точку и переносят ее визуально на смежные снимки. Главную точку соединяют с координатной меткой и с главной точкой соседнего аэрофотоснимка.
Полученный угол при главной точке измеряют транспортиром ( в градусах)

Контроль параллельности базиса фотографирования стороне аэрофотоснимка («елочка») На каждом аэрофотоснимке накалывают главную точку и переносят ее

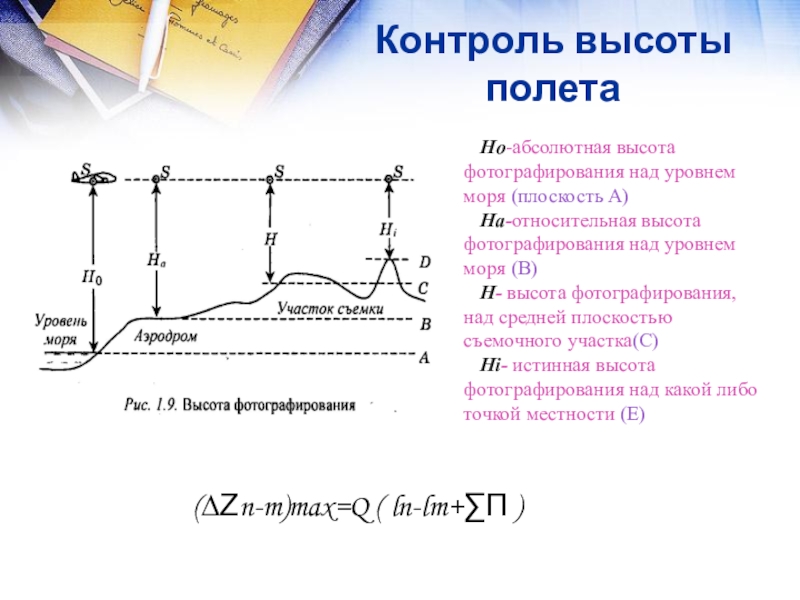

Слайд 5Контроль высоты полета

Ho-абсолютная высота фотографирования над уровнем моря (плоскость А)
Ha-относительная высота

фотографирования над уровнем моря (В)
H- высота фотографирования, над средней плоскостью съемочного участка(С)
Hі- истинная высота фотографирования над какой либо точкой местности (Е)

(∆Ζn-m)max=Q ( ln-lm+∑Π )

Контроль высоты полетаHo-абсолютная высота фотографирования над уровнем моря (плоскость А)Ha-относительная высота фотографирования над уровнем моря (В)H- высота

Слайд 6Контроль выравнивания аэрофотопленки
Для измерения величины невыравнивания аэропленки по всему полю изображения

применяется метод неискаженной модели. С помощью компаратора измеряют поперечные параллаксы на 14 точках.
Контроль выравнивания аэрофотопленкиДля измерения величины невыравнивания аэропленки по всему полю изображения применяется метод неискаженной модели. С помощью

Слайд 7Контроль углов наклона аэрофотоснимков
Угол наклона аэроснимков оказывает влияние на фотограмметрические работы

только при использовании приборов аналогового типа .Тем не менее, действующие нормативные документы, регламентирующие аэрофотосъемочные работы, устанавливают критерии ее оценки и по величине угла наклона, которая не должна превышать 1° при аэрофотосъемке с использование средств стабилизации аэрофотоаппарата. 3° без них. Причем число снимков с максимальным углом наклона не должно превышать 10% от их общего числа.
Контроль углов наклона аэрофотоснимковУгол наклона аэроснимков оказывает влияние на фотограмметрические работы только при использовании приборов аналогового типа
