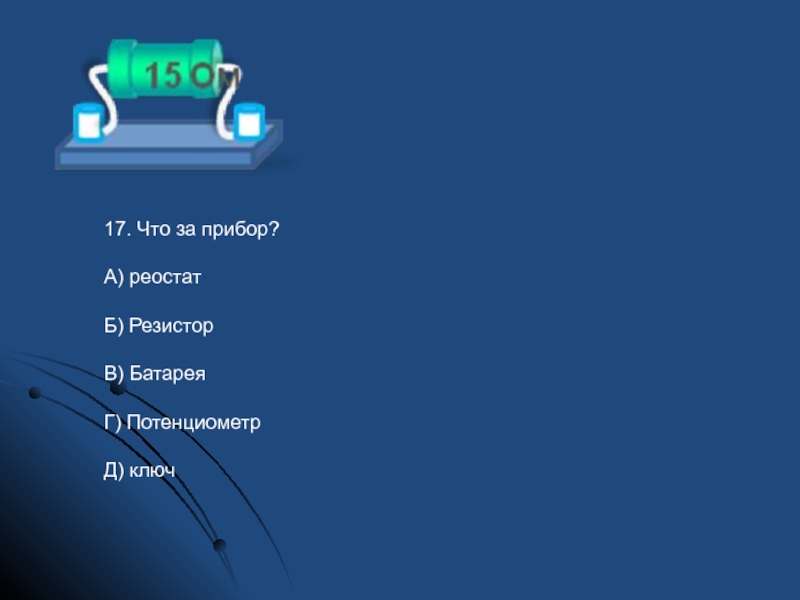

- 20. 17. Что за прибор?А) реостатБ) РезисторВ) БатареяГ) ПотенциометрД) ключ
- 21. 18. Какая величина равна отношению электрического заряда,
- 22. 19. Единица измерения потенциала точки электрического поля…А) ВаттБ) АмперВ) ДжоульГ) ВольтД) Ом
- 23. 20. Какое из утверждений вы считаете не
- 24. ТРАНСФОРМАТОРНОВАЯ ТЕМА
- 25. Что такое трансформатор и коэффициент трансформации?Трансформатор -статическое
- 26. Первый трансформатор. Первый трансформатор был изобретен
- 27. Яблочков Павел Николаевич
- 28. Устройство трансформатора. Устройство трансформатора.Две катушки с
- 29. Трансформатор может быть повышающим и понижающим.
- 30. Понижающий трансформатор – трансформатор, уменьшающий напряжение (U21.
- 31. Применение трансформаторов. Наиболее
- 32. Слайд 32
- 33. В ЛЭП используют мощные трехфазные силовые трансформаторы.Магнитопровод
- 34. Принципиальная схема трехфазного трансформатора 1 – магнитопровод 2- первичная обмотка 3 – вторичная обмотка
- 35. Трехфазный силовой трансформатор1 – переключатель (изменяет коэффициент

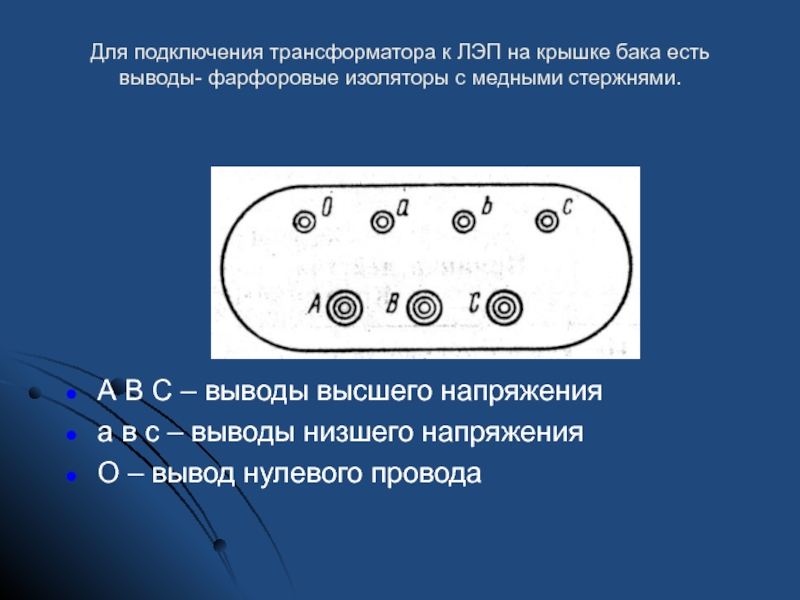

- 36. Для подключения трансформатора к ЛЭП на крышке
Ход занятия:Организационный момент (5 мин) Опрос домашнего задания (10 мин)Ознакомление с новой темой (30 мин) Работа в тетради (20 мин) Закрепление материала по вопросам (10 мин) Домашнее задание и выставление оценок

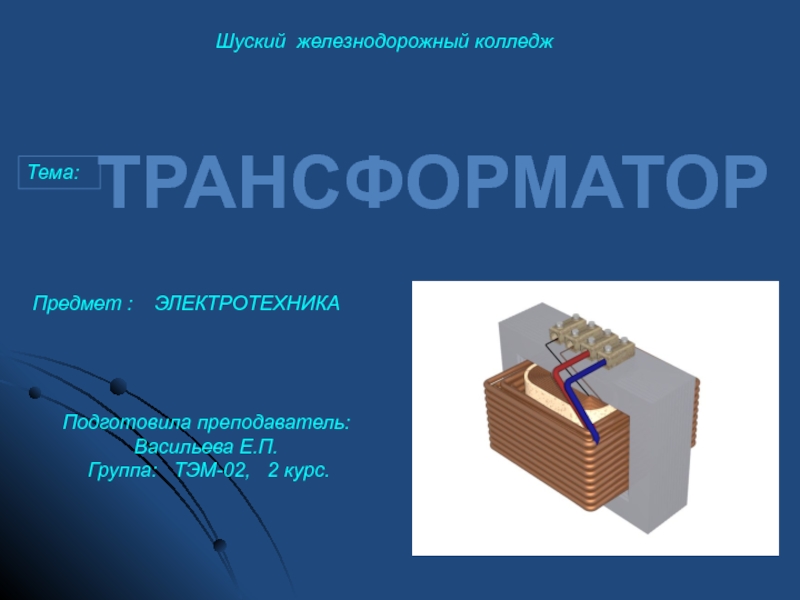

Слайд 1ТРАНСФОРМАТОР
Шуский железнодорожный колледж
Предмет : ЭЛЕКТРОТЕХНИКА
Тема:
Подготовила преподаватель: Васильева Е.П.
Группа:

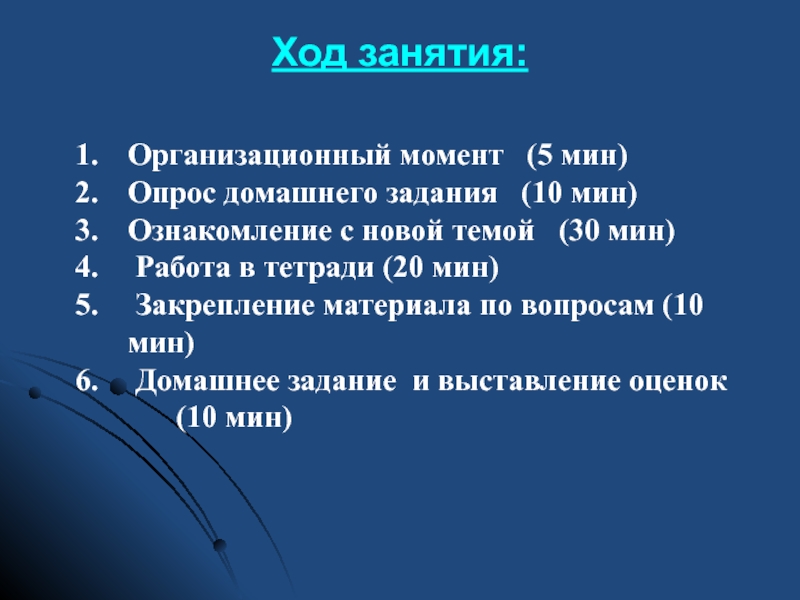

Слайд 2Ход занятия:
Организационный момент (5 мин)
Опрос домашнего задания (10
мин)
Ознакомление с новой темой (30 мин)
Работа в тетради (20 мин)
Закрепление материала по вопросам (10 мин)
Домашнее задание и выставление оценок
(10 мин)
Ознакомление с новой темой (30 мин)
Работа в тетради (20 мин)
Закрепление материала по вопросам (10 мин)
Домашнее задание и выставление оценок
(10 мин)

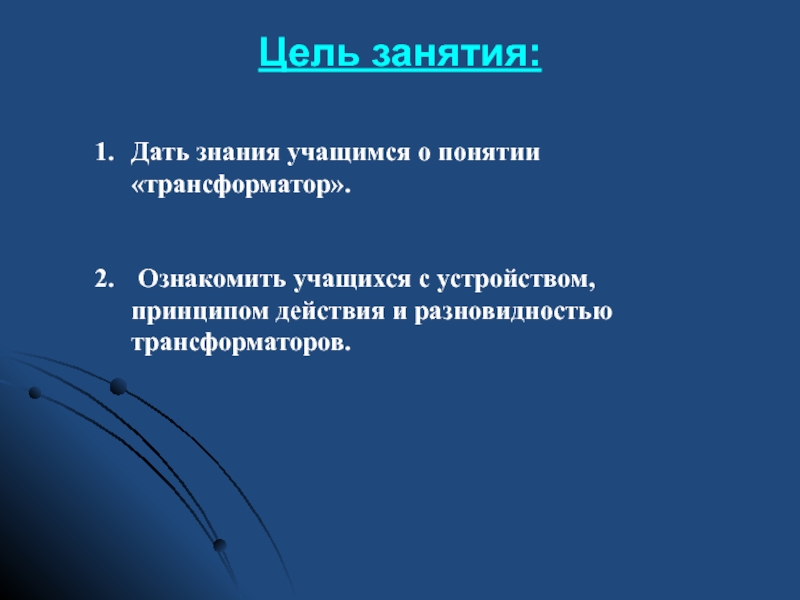

Слайд 3Цель занятия:
Дать знания учащимся о понятии «трансформатор».
Ознакомить учащихся с
устройством, принципом действия и разновидностью трансформаторов.

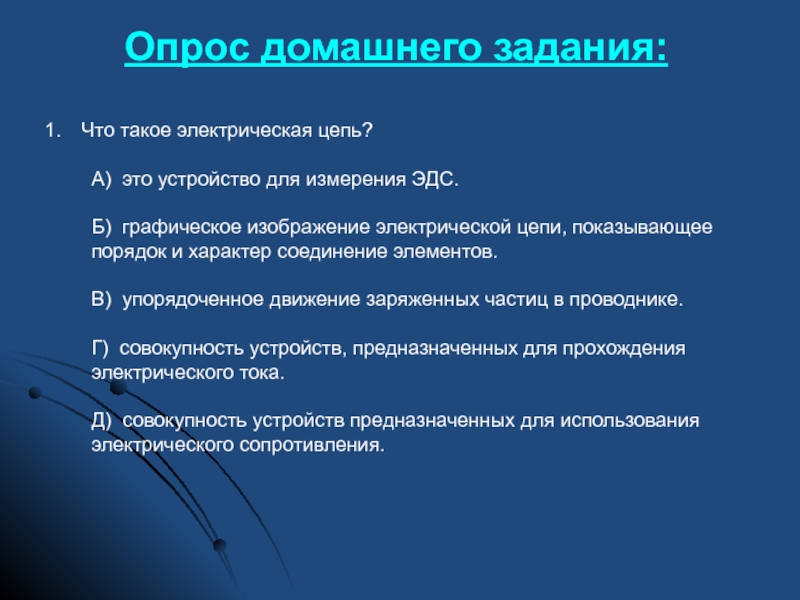

Слайд 4Опрос домашнего задания:
Что такое электрическая цепь?
А) это устройство для измерения ЭДС.
Б)
графическое изображение электрической цепи, показывающее порядок и характер соединение элементов.
В) упорядоченное движение заряженных частиц в проводнике.
Г) совокупность устройств, предназначенных для прохождения электрического тока.
Д) совокупность устройств предназначенных для использования электрического сопротивления.
В) упорядоченное движение заряженных частиц в проводнике.
Г) совокупность устройств, предназначенных для прохождения электрического тока.
Д) совокупность устройств предназначенных для использования электрического сопротивления.

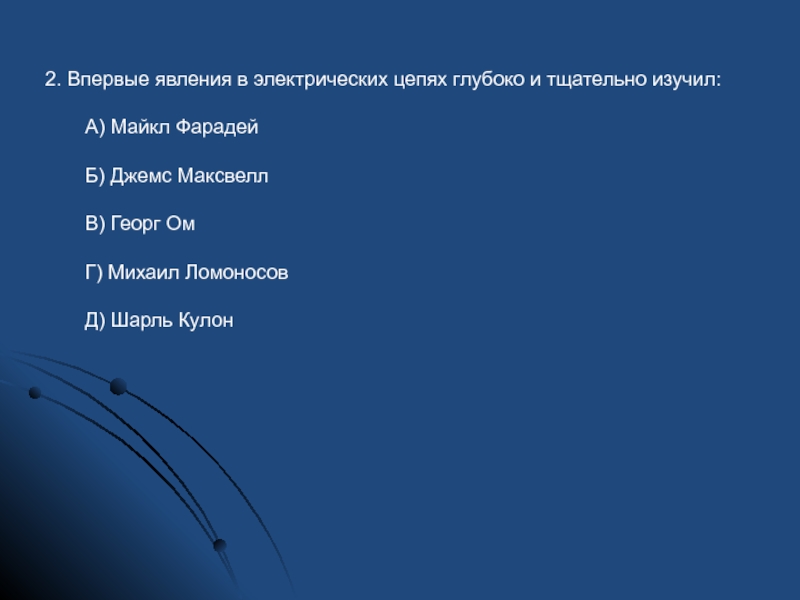

Слайд 52. Впервые явления в электрических цепях глубоко и тщательно изучил:
А) Майкл
Фарадей
Б) Джемс Максвелл
В) Георг Ом
Г) Михаил Ломоносов
Д) Шарль Кулон
Б) Джемс Максвелл
В) Георг Ом
Г) Михаил Ломоносов
Д) Шарль Кулон

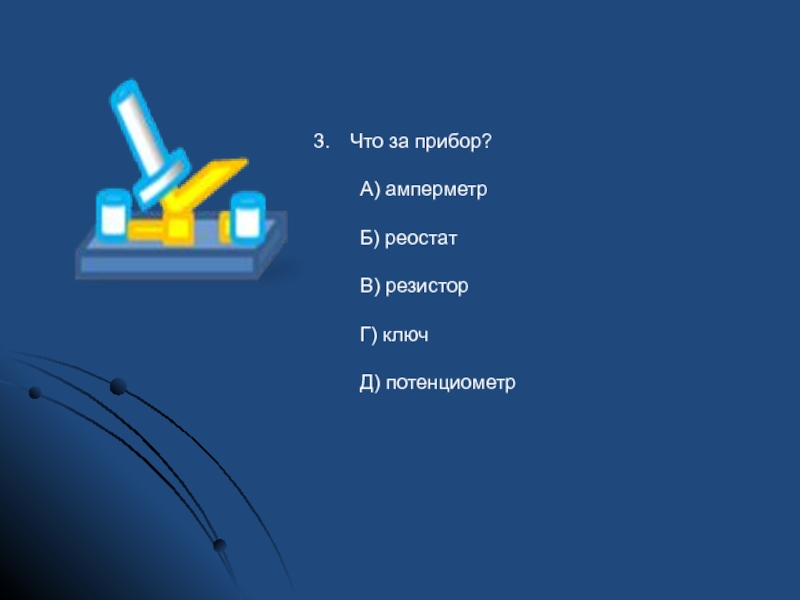

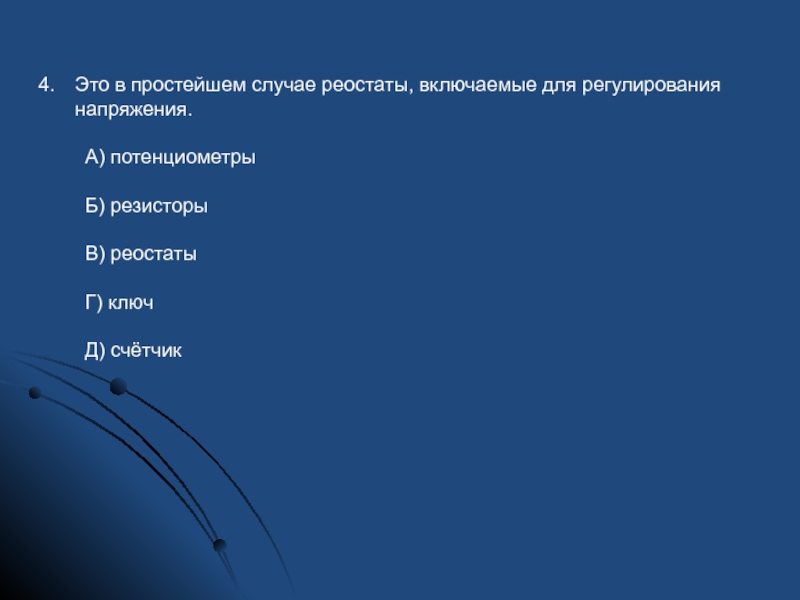

Слайд 7Это в простейшем случае реостаты, включаемые для регулирования напряжения.
А) потенциометры
Б) резисторы
В)
реостаты
Г) ключ
Д) счётчик
Г) ключ
Д) счётчик

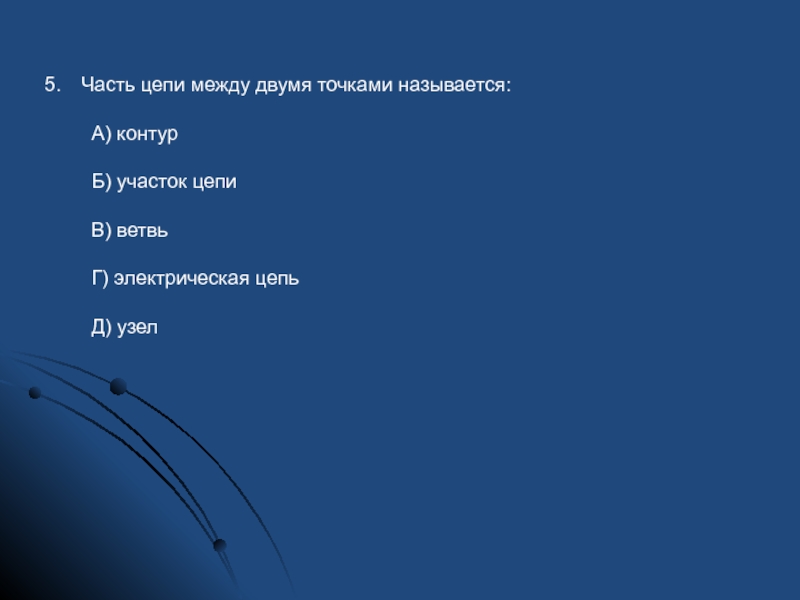

Слайд 8Часть цепи между двумя точками называется:
А) контур
Б) участок цепи
В) ветвь
Г) электрическая
цепь
Д) узел
Д) узел

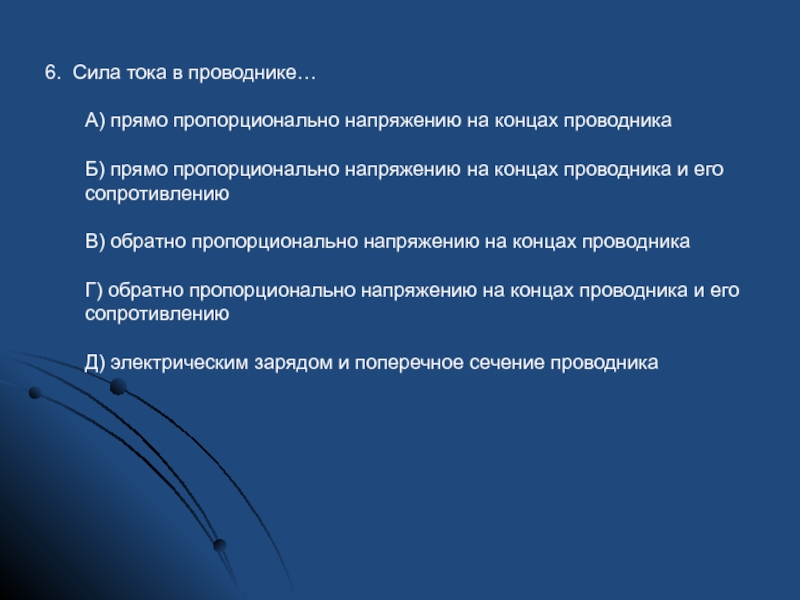

Слайд 96. Сила тока в проводнике…
А) прямо пропорционально напряжению на концах проводника
Б)
прямо пропорционально напряжению на концах проводника и его сопротивлению
В) обратно пропорционально напряжению на концах проводника
Г) обратно пропорционально напряжению на концах проводника и его сопротивлению
Д) электрическим зарядом и поперечное сечение проводника
В) обратно пропорционально напряжению на концах проводника
Г) обратно пропорционально напряжению на концах проводника и его сопротивлению
Д) электрическим зарядом и поперечное сечение проводника

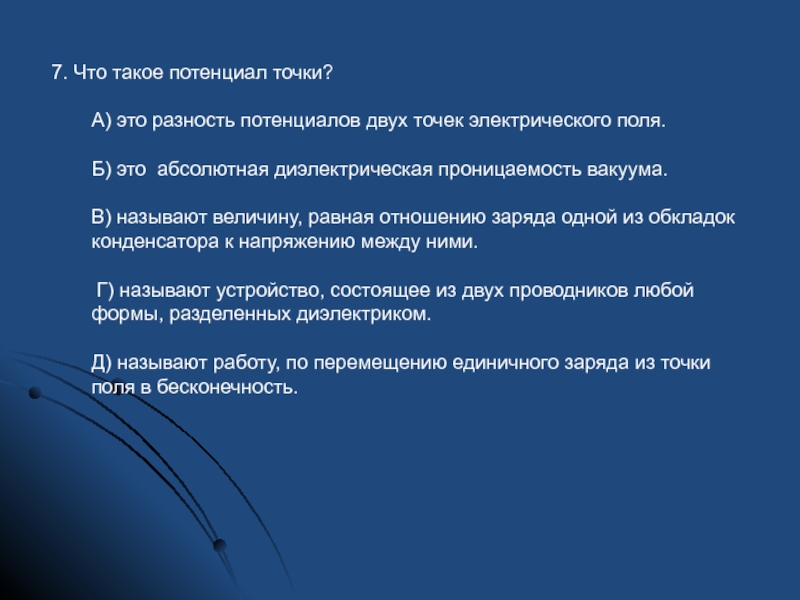

Слайд 107. Что такое потенциал точки?
А) это разность потенциалов двух точек электрического
поля.
Б) это абсолютная диэлектрическая проницаемость вакуума.
В) называют величину, равная отношению заряда одной из обкладок конденсатора к напряжению между ними.
Г) называют устройство, состоящее из двух проводников любой формы, разделенных диэлектриком.
Д) называют работу, по перемещению единичного заряда из точки поля в бесконечность.
Б) это абсолютная диэлектрическая проницаемость вакуума.
В) называют величину, равная отношению заряда одной из обкладок конденсатора к напряжению между ними.
Г) называют устройство, состоящее из двух проводников любой формы, разделенных диэлектриком.
Д) называют работу, по перемещению единичного заряда из точки поля в бесконечность.

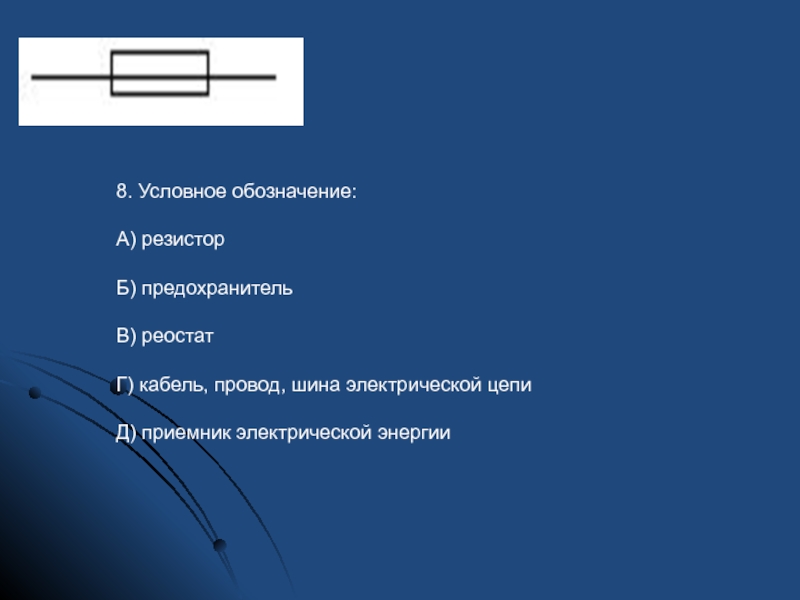

Слайд 118. Условное обозначение:
А) резистор
Б) предохранитель
В) реостат
Г) кабель, провод, шина электрической цепи
Д)
приемник электрической энергии

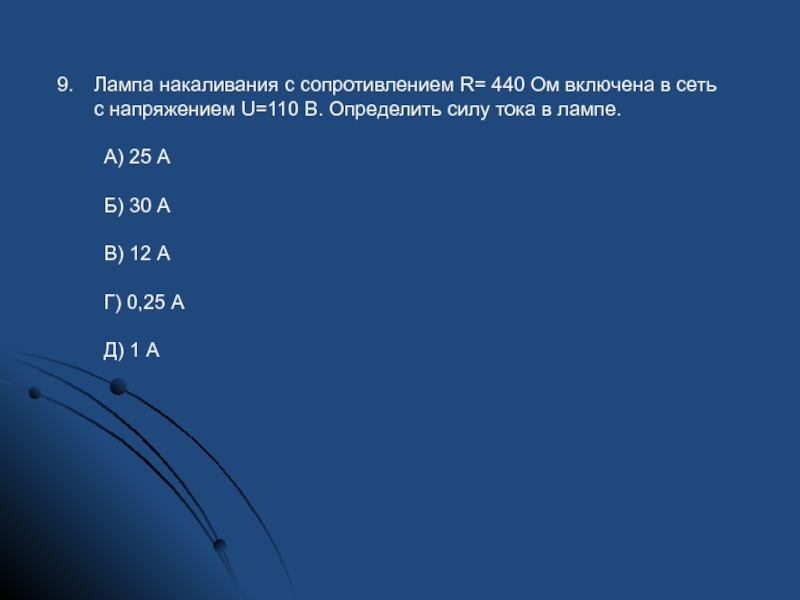

Слайд 12Лампа накаливания с сопротивлением R= 440 Ом включена в сеть с
напряжением U=110 В. Определить силу тока в лампе.
А) 25 А
Б) 30 А
В) 12 А
Г) 0,25 А
Д) 1 А
А) 25 А
Б) 30 А
В) 12 А
Г) 0,25 А
Д) 1 А

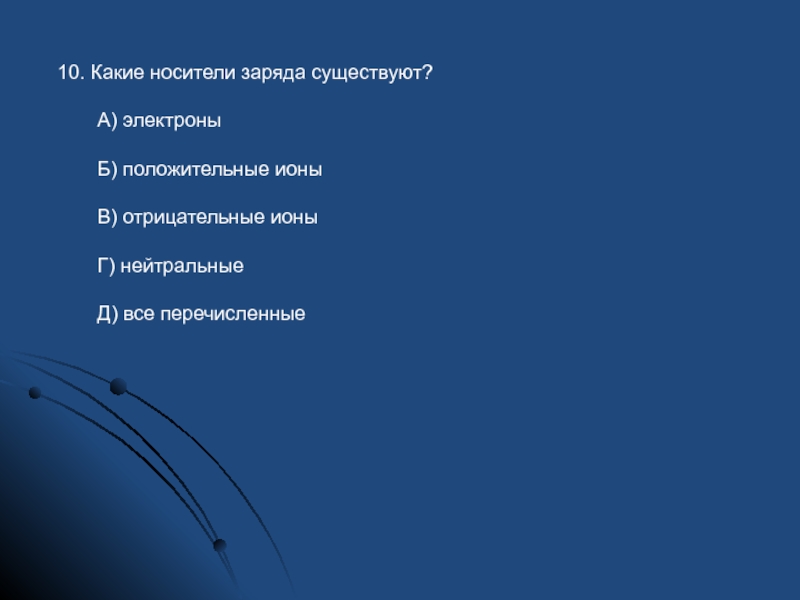

Слайд 1310. Какие носители заряда существуют?
А) электроны
Б) положительные ионы
В) отрицательные ионы
Г) нейтральные
Д)
все перечисленные

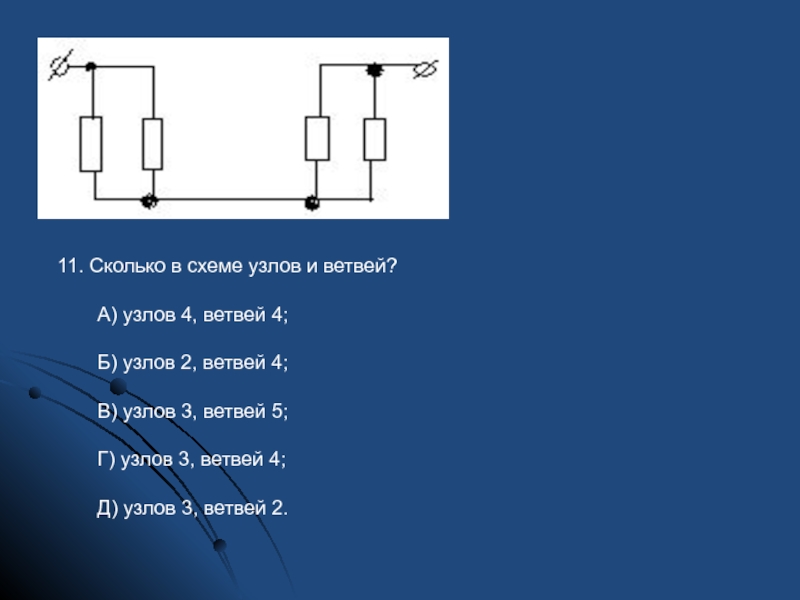

Слайд 1411. Сколько в схеме узлов и ветвей?
А) узлов 4, ветвей 4;
Б)
узлов 2, ветвей 4;
В) узлов 3, ветвей 5;
Г) узлов 3, ветвей 4;
Д) узлов 3, ветвей 2.
В) узлов 3, ветвей 5;
Г) узлов 3, ветвей 4;
Д) узлов 3, ветвей 2.

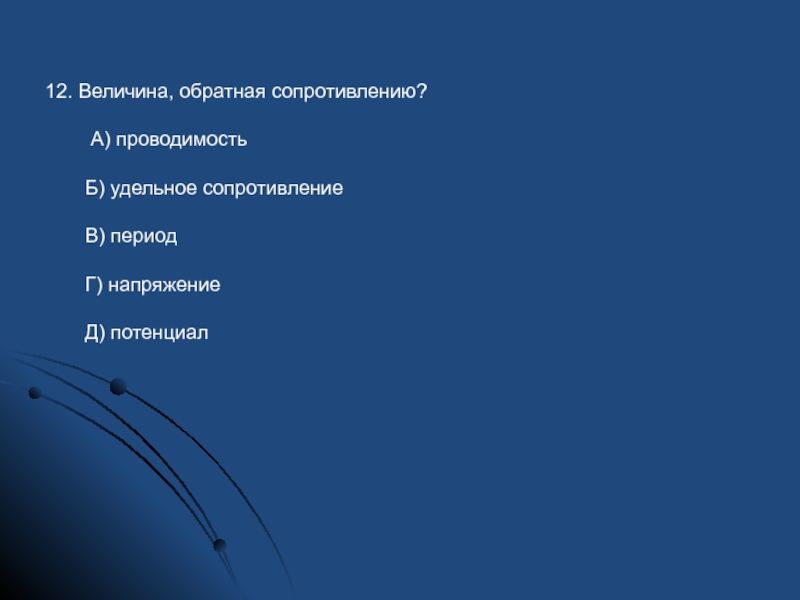

Слайд 1512. Величина, обратная сопротивлению?
А) проводимость
Б) удельное сопротивление
В) период
Г) напряжение
Д) потенциал

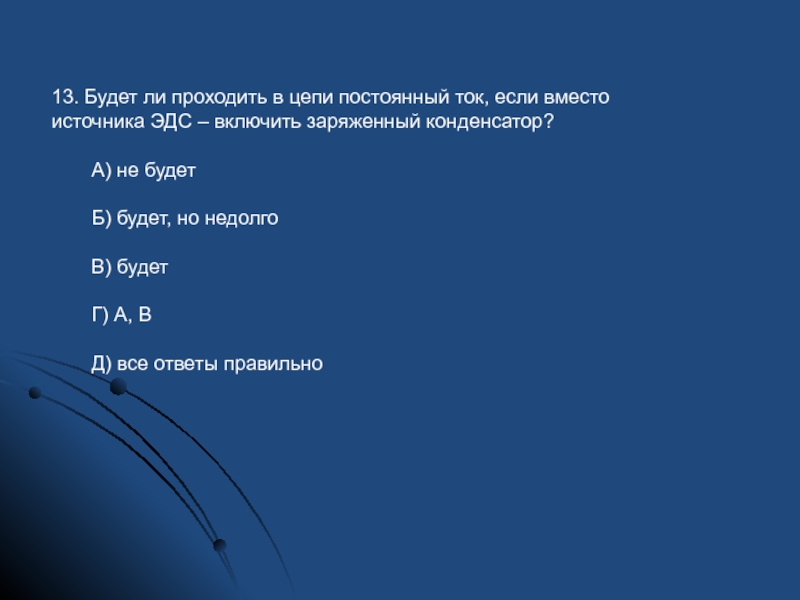

Слайд 1613. Будет ли проходить в цепи постоянный ток, если вместо источника
ЭДС – включить заряженный конденсатор?
А) не будет
Б) будет, но недолго
В) будет
Г) А, В
Д) все ответы правильно
А) не будет
Б) будет, но недолго
В) будет
Г) А, В
Д) все ответы правильно

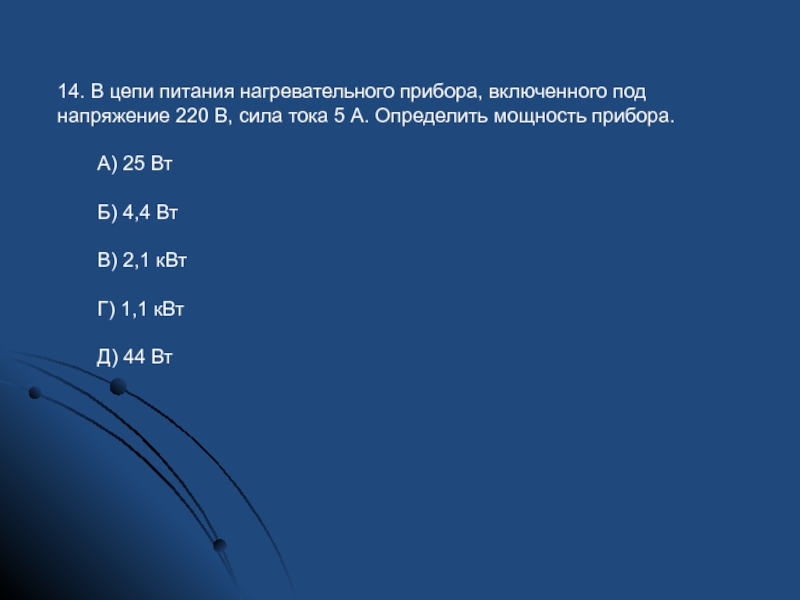

Слайд 1714. В цепи питания нагревательного прибора, включенного под напряжение 220 В,
сила тока 5 А. Определить мощность прибора.
А) 25 Вт
Б) 4,4 Вт
В) 2,1 кВт
Г) 1,1 кВт
Д) 44 Вт
А) 25 Вт
Б) 4,4 Вт
В) 2,1 кВт
Г) 1,1 кВт
Д) 44 Вт

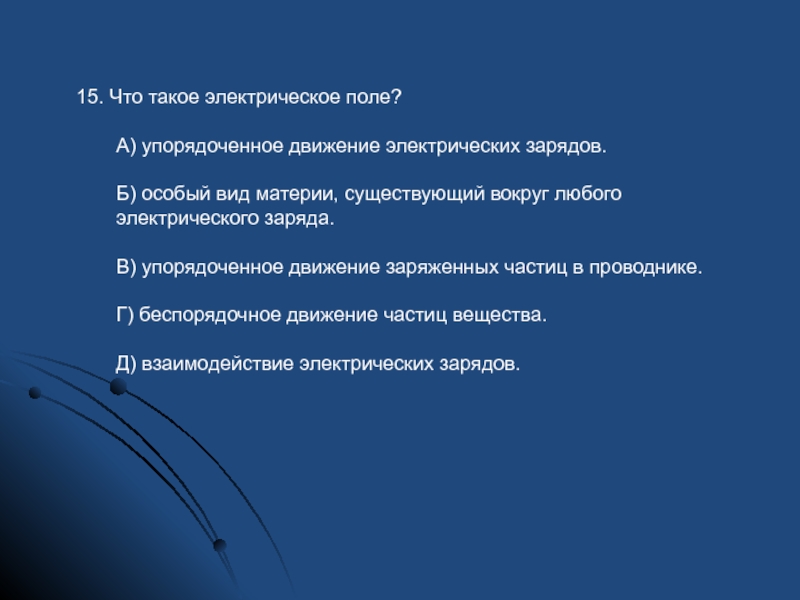

Слайд 1815. Что такое электрическое поле?
А) упорядоченное движение электрических зарядов.
Б) особый вид
материи, существующий вокруг любого электрического заряда.
В) упорядоченное движение заряженных частиц в проводнике.
Г) беспорядочное движение частиц вещества.
Д) взаимодействие электрических зарядов.
В) упорядоченное движение заряженных частиц в проводнике.
Г) беспорядочное движение частиц вещества.
Д) взаимодействие электрических зарядов.

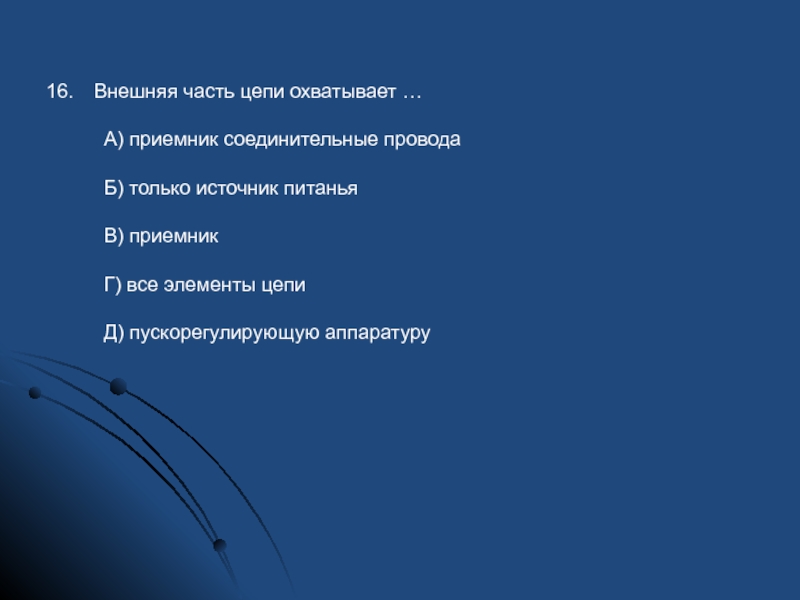

Слайд 19Внешняя часть цепи охватывает …
А) приемник соединительные провода
Б) только источник
питанья
В) приемник
Г) все элементы цепи
Д) пускорегулирующую аппаратуру
В) приемник
Г) все элементы цепи
Д) пускорегулирующую аппаратуру

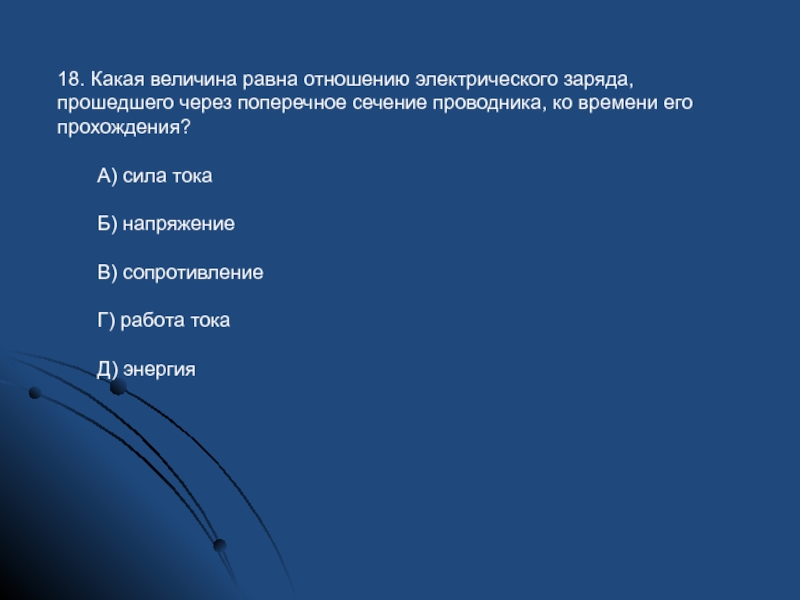

Слайд 2118. Какая величина равна отношению электрического заряда, прошедшего через поперечное сечение
проводника, ко времени его прохождения?
А) сила тока
Б) напряжение
В) сопротивление
Г) работа тока
Д) энергия
А) сила тока
Б) напряжение
В) сопротивление
Г) работа тока
Д) энергия

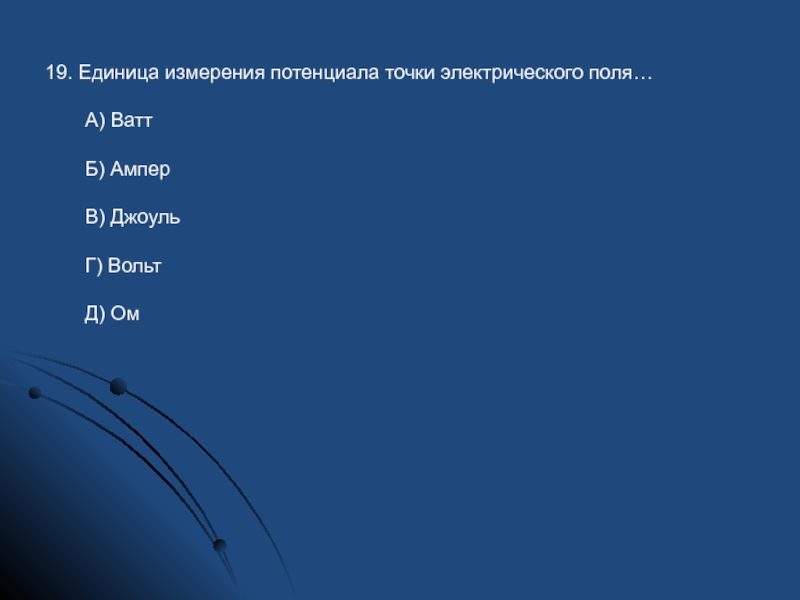

Слайд 2219. Единица измерения потенциала точки электрического поля…
А) Ватт
Б) Ампер
В) Джоуль
Г) Вольт
Д)
Ом

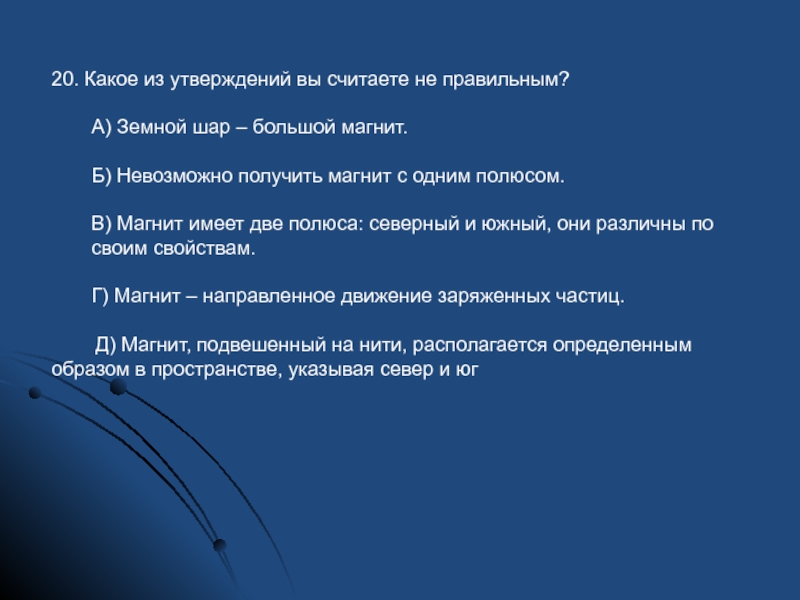

Слайд 2320. Какое из утверждений вы считаете не правильным?
А) Земной шар –
большой магнит.
Б) Невозможно получить магнит с одним полюсом.
В) Магнит имеет две полюса: северный и южный, они различны по своим свойствам.
Г) Магнит – направленное движение заряженных частиц.
Д) Магнит, подвешенный на нити, располагается определенным образом в пространстве, указывая север и юг
Б) Невозможно получить магнит с одним полюсом.
В) Магнит имеет две полюса: северный и южный, они различны по своим свойствам.
Г) Магнит – направленное движение заряженных частиц.
Д) Магнит, подвешенный на нити, располагается определенным образом в пространстве, указывая север и юг

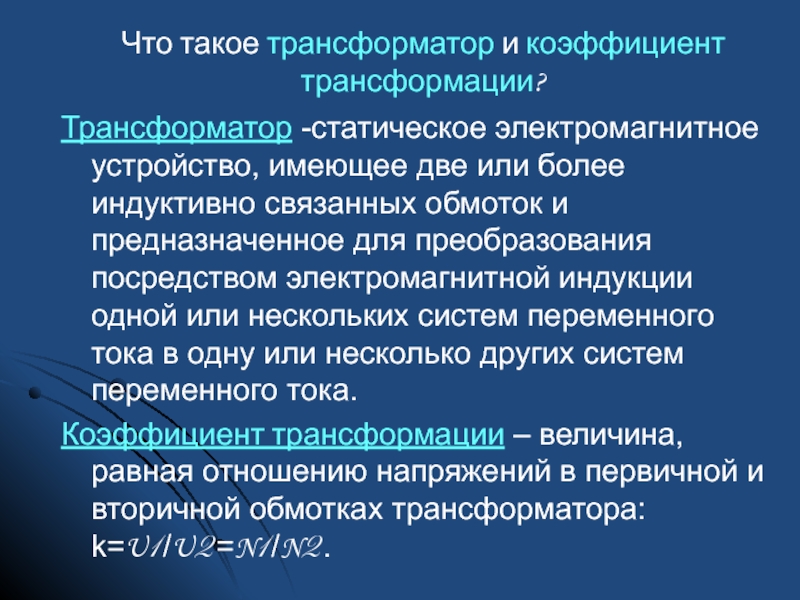

Слайд 25Что такое трансформатор и коэффициент трансформации?
Трансформатор -статическое электромагнитное устройство, имеющее две
или более индуктивно связанных обмоток и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока.
Коэффициент трансформации – величина, равная отношению напряжений в первичной и вторичной обмотках трансформатора: k=U1/U2=N1/N2.
Коэффициент трансформации – величина, равная отношению напряжений в первичной и вторичной обмотках трансформатора: k=U1/U2=N1/N2.

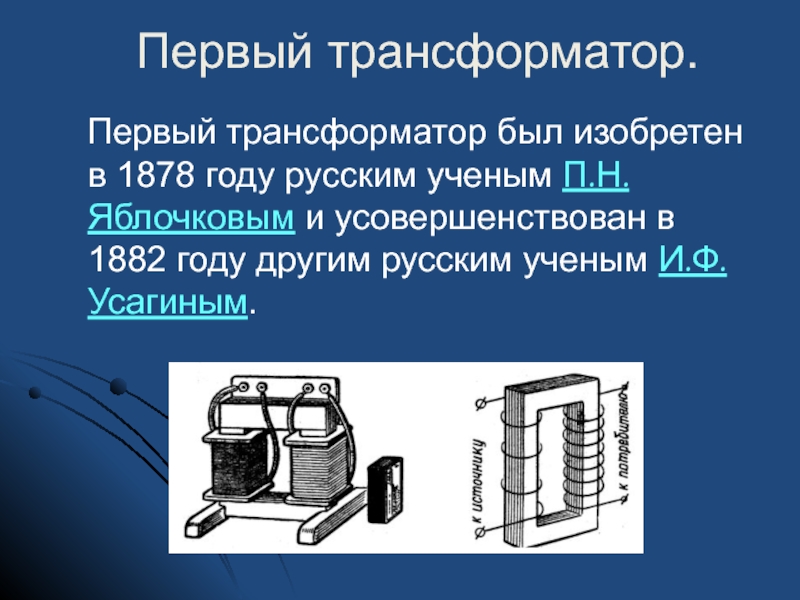

Слайд 26Первый трансформатор.
Первый трансформатор был изобретен в 1878 году русским
ученым П.Н.Яблочковым и усовершенствован в 1882 году другим русским ученым И.Ф.Усагиным.
Слайд 27Яблочков Павел Николаевич
Российский электротехник, изобретатель и предприниматель. Изобрел (патент 1876) дуговую лампу без регулятора -электрическую свечу («свеча Яблочкова»), чем положил начало первой практически применимой системе электрического освещения. Работал над созданием электрических машин и химических источников тока.
Годы жизни (1847-1894)

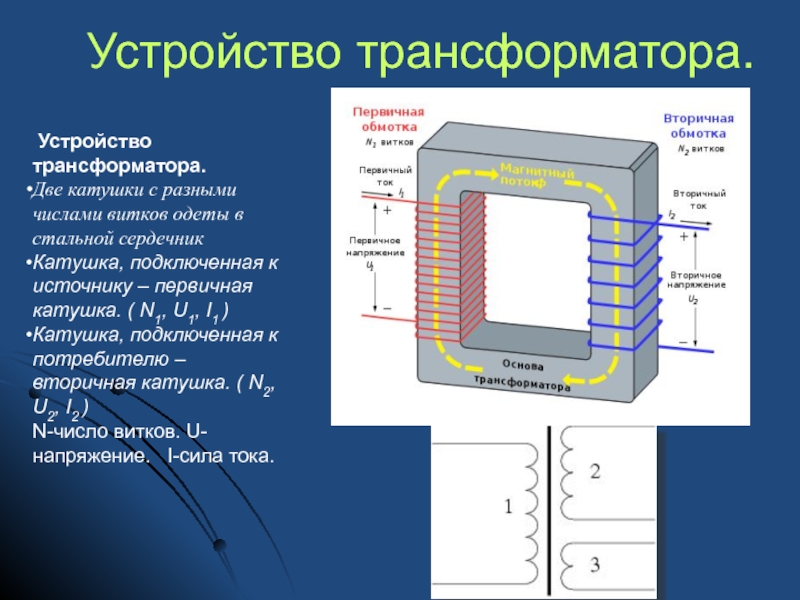

Слайд 28Устройство трансформатора.
Устройство трансформатора.
Две катушки с разными числами витков
одеты в стальной сердечник
Катушка, подключенная к источнику – первичная катушка. ( N1, U1, I1 )
Катушка, подключенная к потребителю – вторичная катушка. ( N2, U2, I2 )
N-число витков. U-напряжение. I-сила тока.
Катушка, подключенная к источнику – первичная катушка. ( N1, U1, I1 )
Катушка, подключенная к потребителю – вторичная катушка. ( N2, U2, I2 )
N-число витков. U-напряжение. I-сила тока.

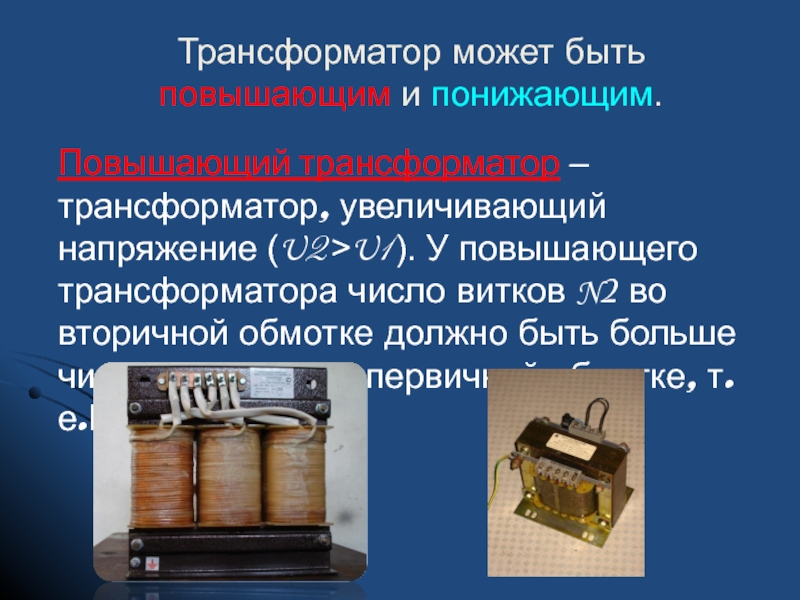

Слайд 29Трансформатор может быть повышающим и понижающим.
Повышающий трансформатор –трансформатор, увеличивающий напряжение (U2>U1).
У повышающего трансформатора число витков N2 во вторичной обмотке должно быть больше числа витков N1 в первичной обмотке, т.е.k<1.

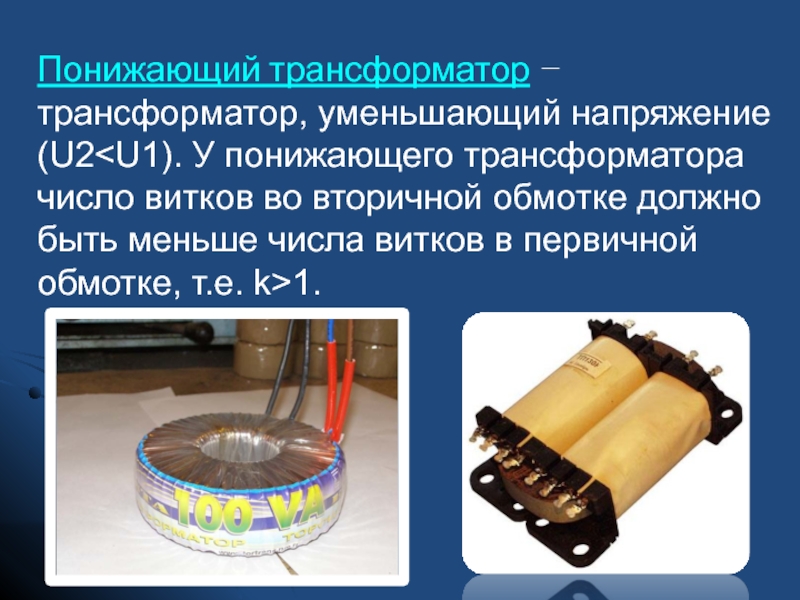

Слайд 30Понижающий трансформатор – трансформатор, уменьшающий напряжение (U2
витков во вторичной обмотке должно быть меньше числа витков в первичной обмотке, т.е. k>1.

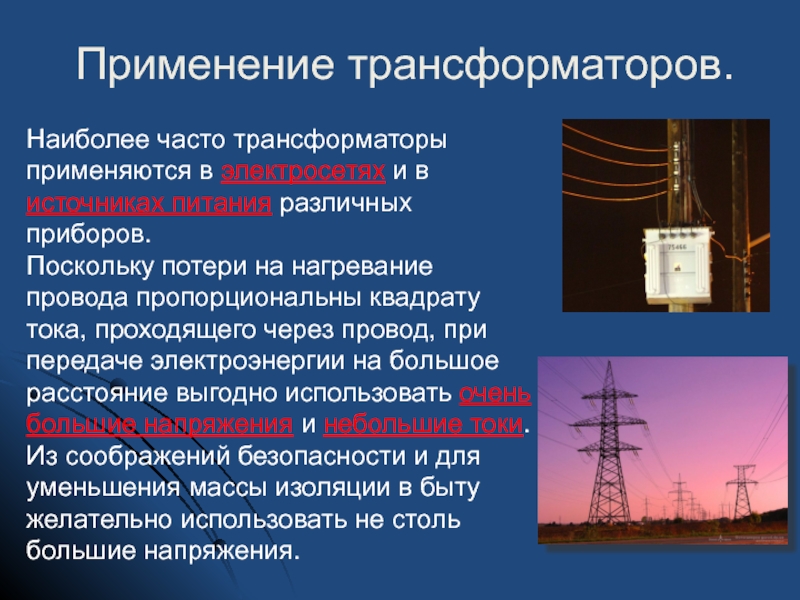

Слайд 31Применение трансформаторов.
Наиболее часто трансформаторы применяются в
электросетях и в источниках питания различных приборов.
Поскольку потери на нагревание провода пропорциональны квадрату тока, проходящего через провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения.
Поскольку потери на нагревание провода пропорциональны квадрату тока, проходящего через провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения.

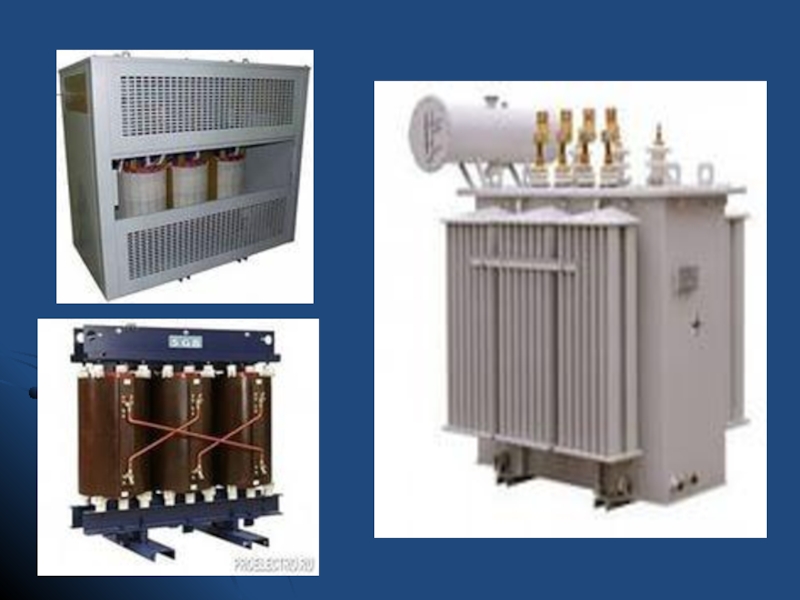

Слайд 33В ЛЭП используют мощные трехфазные силовые трансформаторы.
Магнитопровод имеет три стержня, на
каждом расположено по две обмотки каждой фазы концентрично.

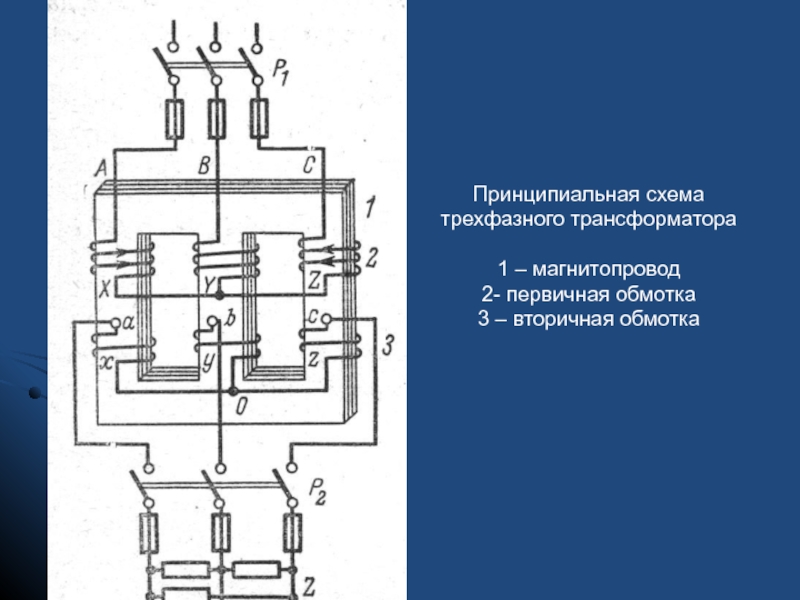

Слайд 34Принципиальная схема трехфазного трансформатора
1 – магнитопровод
2- первичная обмотка
3 – вторичная обмотка

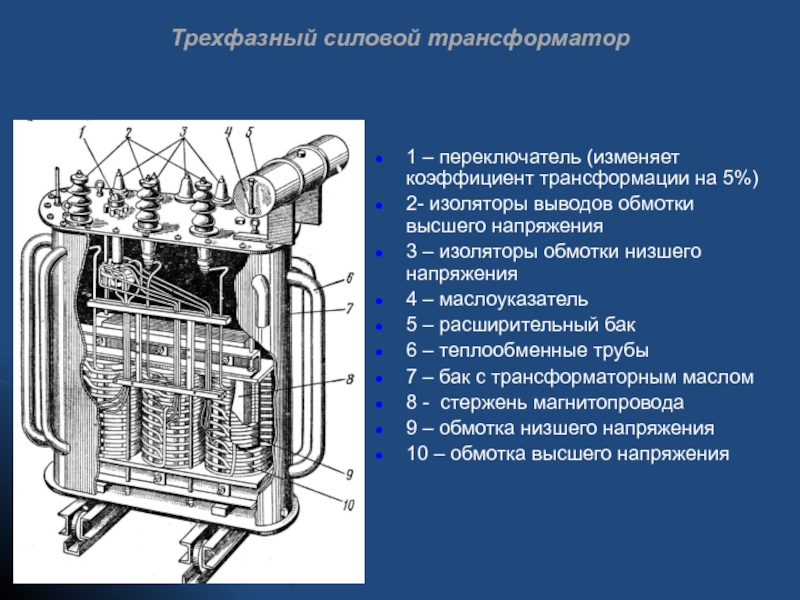

Слайд 35Трехфазный силовой трансформатор
1 – переключатель (изменяет коэффициент трансформации на 5%)
2- изоляторы
выводов обмотки высшего напряжения
3 – изоляторы обмотки низшего напряжения
4 – маслоуказатель
5 – расширительный бак
6 – теплообменные трубы
7 – бак с трансформаторным маслом
8 - стержень магнитопровода
9 – обмотка низшего напряжения
10 – обмотка высшего напряжения
3 – изоляторы обмотки низшего напряжения
4 – маслоуказатель
5 – расширительный бак
6 – теплообменные трубы
7 – бак с трансформаторным маслом
8 - стержень магнитопровода
9 – обмотка низшего напряжения
10 – обмотка высшего напряжения
Слайд 36Для подключения трансформатора к ЛЭП на крышке бака есть выводы- фарфоровые
изоляторы с медными стержнями.
А В С – выводы высшего напряжения
а в с – выводы низшего напряжения
О – вывод нулевого провода
