Презентация, доклад на тему Основы трехмерного моделирования в САПР Компас - 3D.
Содержание
- 1. Основы трехмерного моделирования в САПР Компас - 3D.
- 2. Содержание:Трехмерное моделированиеПорядок проектирования деталиТребования к эскизуОперации трехмерного моделированияПорядок выполнения практической работыСамостоятельная работаКонтрольные вопросы

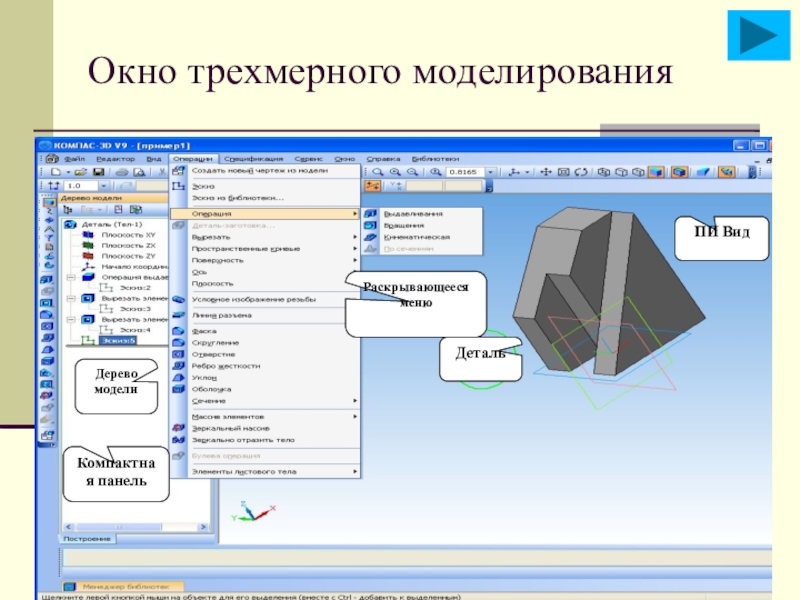

- 3. Окно трехмерного моделирования
- 4. Основные понятия при моделировании в 3DТрехмерное моделирование

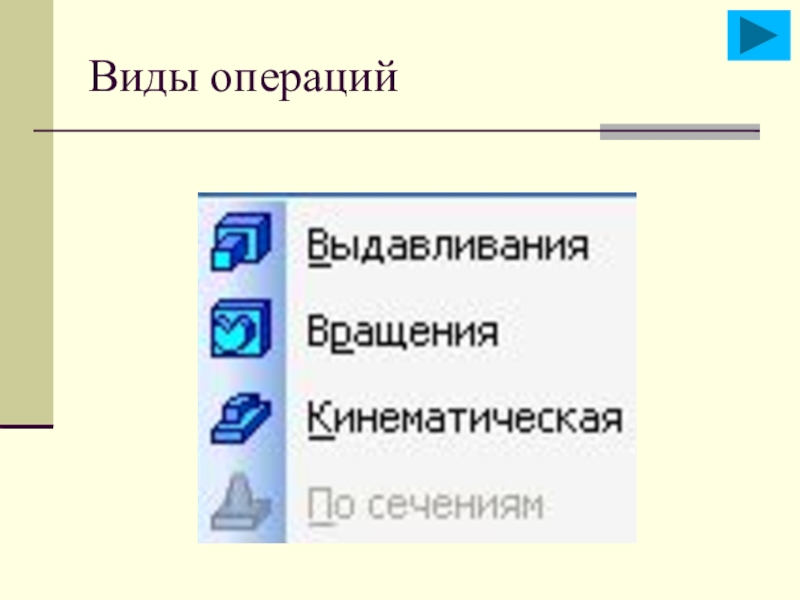

- 5. Виды операций

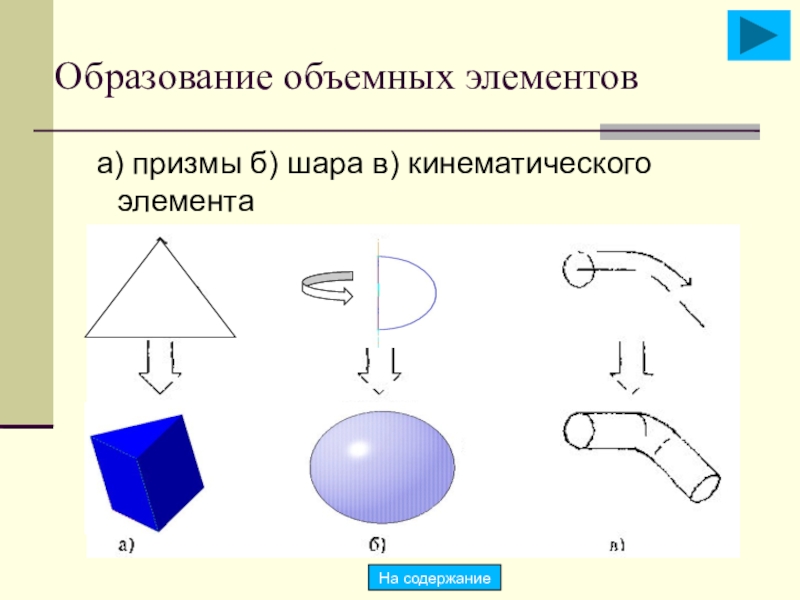

- 6. Образование объемных элементов а) призмы б) шара в) кинематического элементаНа содержание
- 7. Порядок создания модели 1. Построение трехмерной модели
- 8. Требования к эскизу:Для создания объемного элемента подходит

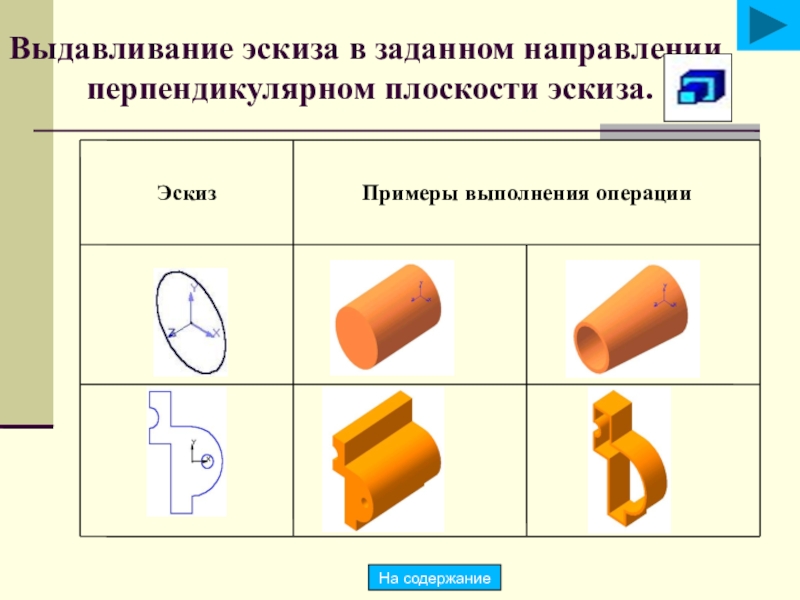

- 9. Выдавливание эскиза в заданном направлении, перпендикулярном плоскости эскиза.На содержание
- 10. 2. Вращение эскиза вокруг оси, лежащей в плоскости эскиза.На содержание
- 11. Кинематическая операция - перемещение эскиза вдоль указанной
- 12. Построение тела по нескольким сечениям-эскизам. Эскиз Примеры выполнения операции На содержание
- 13. Практическая работа Постановка задачи: необходимо построить
- 14. Порядок создания детали:Операция: Выдавливание эскизаОперация: Приклеить выдавливаниемОперация: Вырезать выдавливанием

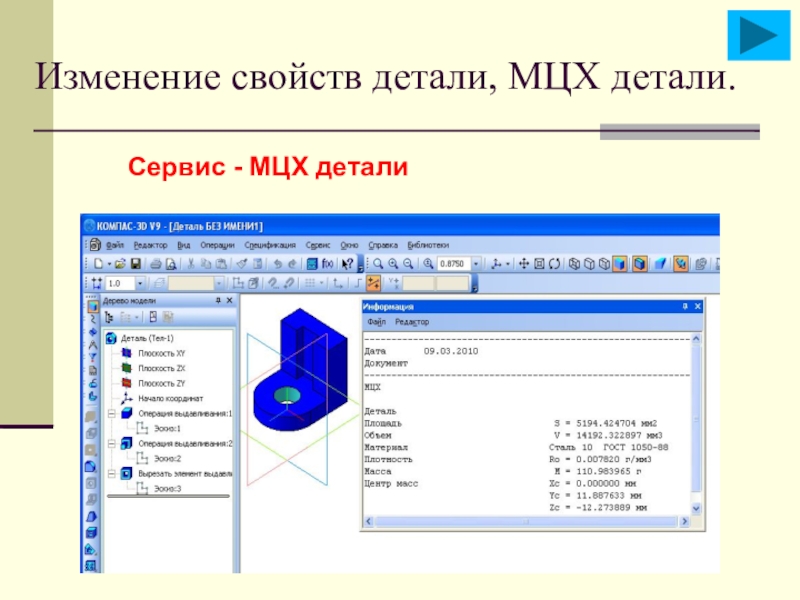

- 15. Изменение свойств детали, МЦХ детали.Сервис - МЦХ детали
- 16. Создание заготовки чертежаМногие трехмерные модели деталей создаются
- 17. Получение заготовки чертежаВставка -Вид с моделиНа содержание

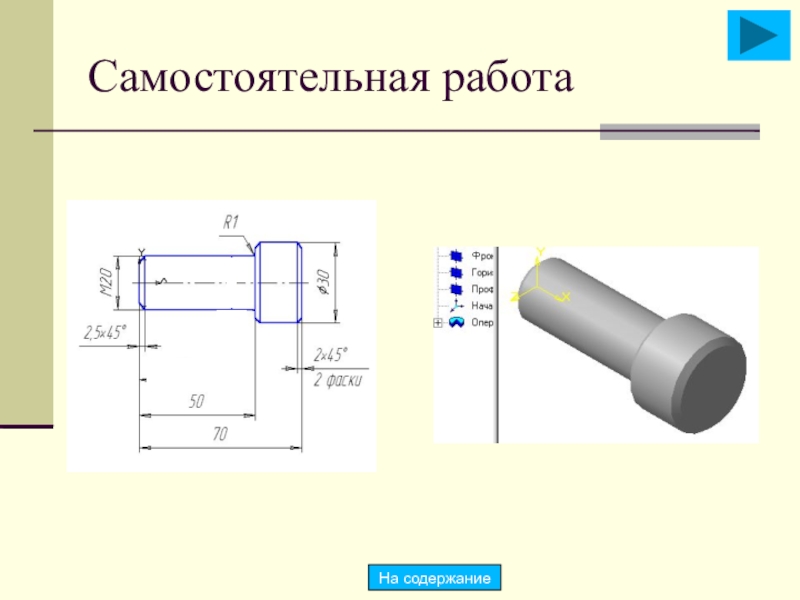

- 18. Самостоятельная работаНа содержание
- 19. Контрольные вопросы?Что такое эскиз?Требования к эскизу?Что такое
- 20. Видеоролик «Компас» в образовании
Содержание:Трехмерное моделированиеПорядок проектирования деталиТребования к эскизуОперации трехмерного моделированияПорядок выполнения практической работыСамостоятельная работаКонтрольные вопросы
Слайд 1 Открытый урок тема: Основы трехмерного моделирования в САПР
Компас - 3D. Создание заготовки чертежа .
Слайд 2Содержание:
Трехмерное моделирование
Порядок проектирования детали
Требования к эскизу
Операции трехмерного моделирования
Порядок выполнения практической работы
Самостоятельная
работа
Контрольные вопросы
Контрольные вопросы

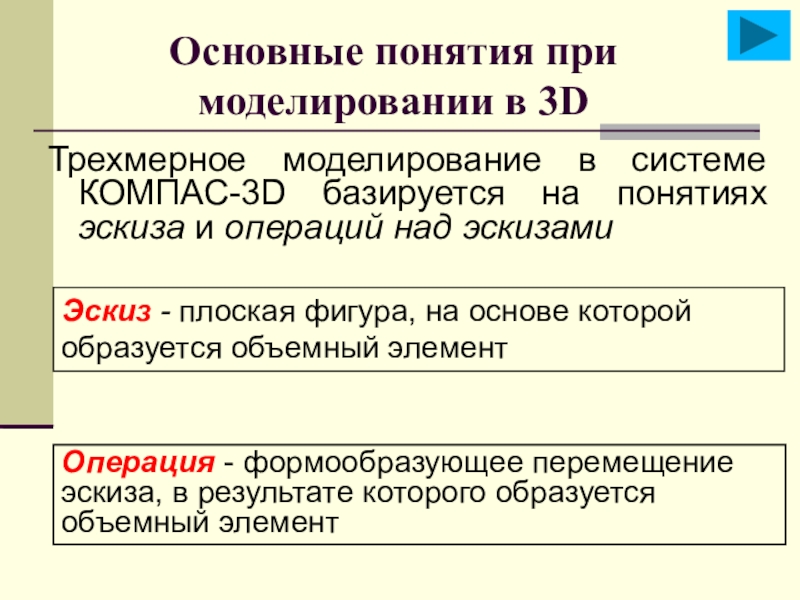

Слайд 4Основные понятия при моделировании в 3D
Трехмерное моделирование в системе КОМПАС-3D базируется
на понятиях эскиза и операций над эскизами
Операция - формообразующее перемещение эскиза, в результате которого образуется объемный элемент
Эскиз - плоская фигура, на основе которой образуется объемный элемент
Слайд 7Порядок создания модели
1. Построение трехмерной модели детали начинается с создания
основания - ее первого формообразующего элемента Основание есть у любой детали, оно всегда одно.
2. После создания основания детали производится «приклеивание» или «вырезание» дополнительных объемов.
Каждый из них представляет собой элемент, образованный при помощи операций над новыми эскизами
На содержание

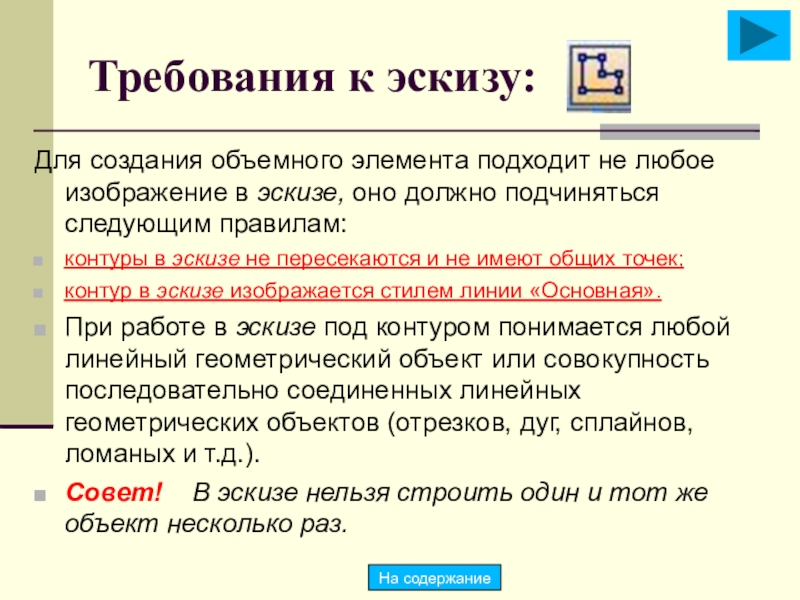

Слайд 8Требования к эскизу:
Для создания объемного элемента подходит не любое изображение в
эскизе, оно должно подчиняться следующим правилам:
контуры в эскизе не пересекаются и не имеют общих точек;
контур в эскизе изображается стилем линии «Основная».
При работе в эскизе под контуром понимается любой линейный геометрический объект или совокупность последовательно соединенных линейных геометрических объектов (отрезков, дуг, сплайнов, ломаных и т.д.).
Совет! В эскизе нельзя строить один и тот же объект несколько раз.
контуры в эскизе не пересекаются и не имеют общих точек;
контур в эскизе изображается стилем линии «Основная».
При работе в эскизе под контуром понимается любой линейный геометрический объект или совокупность последовательно соединенных линейных геометрических объектов (отрезков, дуг, сплайнов, ломаных и т.д.).
Совет! В эскизе нельзя строить один и тот же объект несколько раз.
На содержание
Слайд 11Кинематическая операция - перемещение эскиза вдоль указанной направляющей.
Эскиз
Примеры выполнения операции
На содержание
Слайд 12Построение тела по нескольким сечениям-эскизам.
Эскиз
Примеры выполнения операции
На содержание
Слайд 13

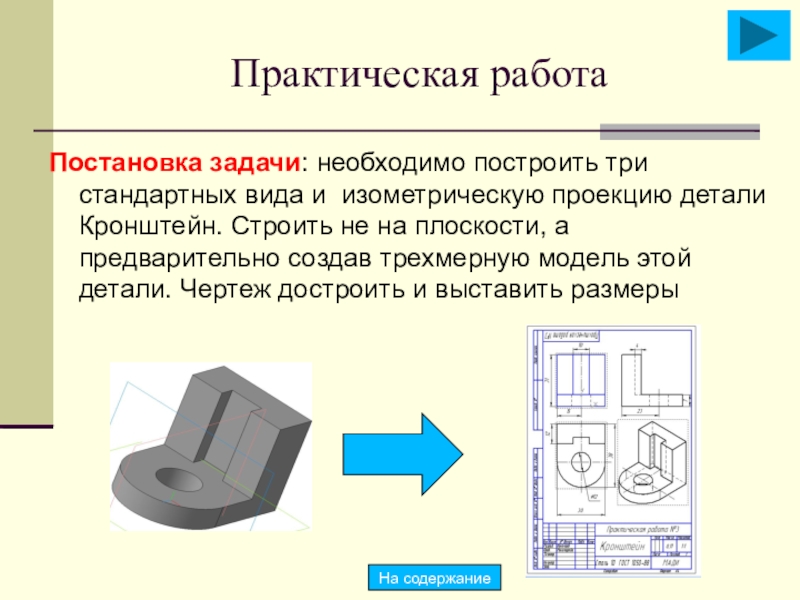

Практическая работа
Постановка задачи: необходимо построить три стандартных вида и изометрическую проекцию
детали Кронштейн. Строить не на плоскости, а предварительно создав трехмерную модель этой детали. Чертеж достроить и выставить размеры
На содержание
Слайд 14Порядок создания детали:
Операция: Выдавливание эскиза
Операция: Приклеить выдавливанием
Операция: Вырезать выдавливанием

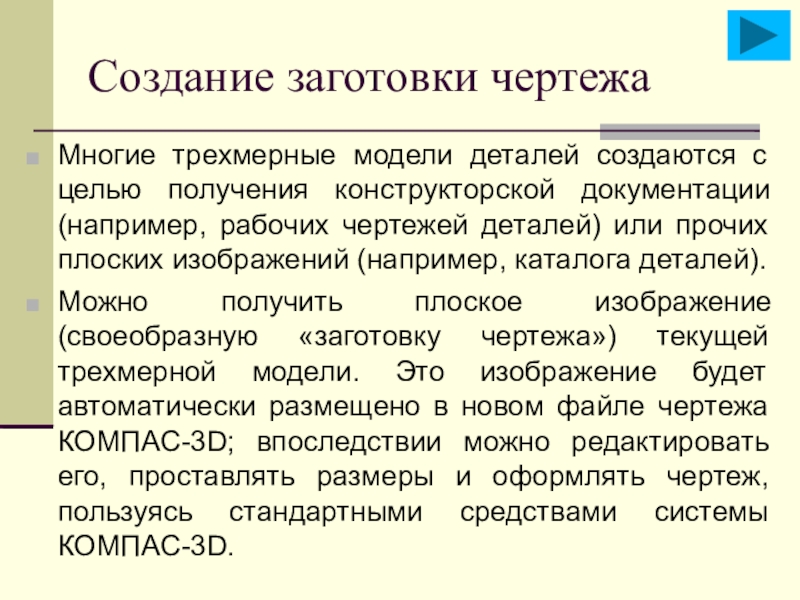

Слайд 16Создание заготовки чертежа
Многие трехмерные модели деталей создаются с целью получения конструкторской
документации (например, рабочих чертежей деталей) или прочих плоских изображений (например, каталога деталей).
Можно получить плоское изображение (своеобразную «заготовку чертежа») текущей трехмерной модели. Это изображение будет автоматически размещено в новом файле чертежа КОМПАС-3D; впоследствии можно редактировать его, проставлять размеры и оформлять чертеж, пользуясь стандартными средствами системы КОМПАС-3D.
Можно получить плоское изображение (своеобразную «заготовку чертежа») текущей трехмерной модели. Это изображение будет автоматически размещено в новом файле чертежа КОМПАС-3D; впоследствии можно редактировать его, проставлять размеры и оформлять чертеж, пользуясь стандартными средствами системы КОМПАС-3D.

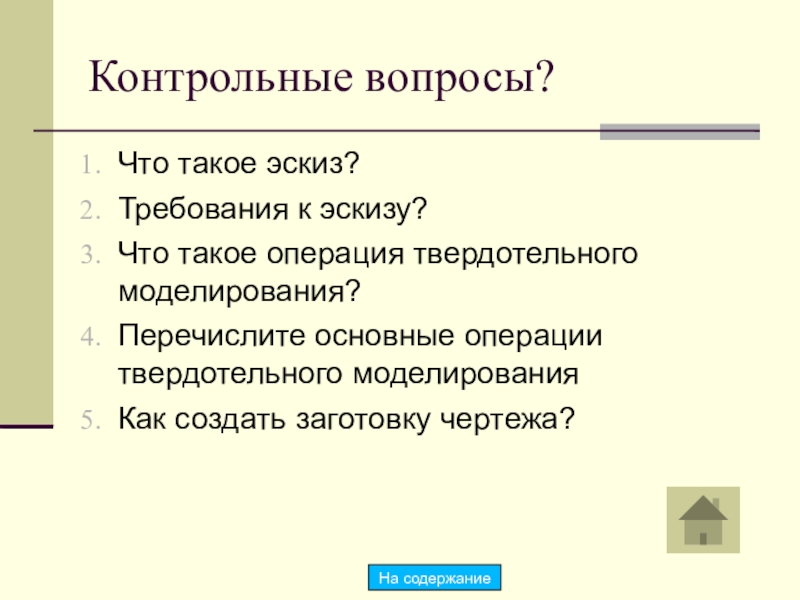

Слайд 19Контрольные вопросы?
Что такое эскиз?
Требования к эскизу?
Что такое операция твердотельного моделирования?
Перечислите основные
операции твердотельного моделирования
Как создать заготовку чертежа?
Как создать заготовку чертежа?
На содержание
