Презентация, доклад на тему Основы термической и химико-термической обработки стали и чугунов. Занятие 1.
Содержание
- 1. Основы термической и химико-термической обработки стали и чугунов. Занятие 1.
- 2. УЧЕБНЫЕ ВОПРОСЫ:1. Назначение, виды и режимы термообработки сталей
- 3. Термической обработкой называется совокуп-ность операций нагрева, выдержки
- 4. Цель термической обработки — получение в заготовке
- 5. Основными факторами любого вида термичес-кой обработки являются температура, время, скорость нагрева и охлаждения.
- 6. термическая обработка, которая предусматри-вает только температурное воздействие на ме-талл;Виды термической обработки
- 7. химико-термическая обработка, при которой в результате взаимодействия
- 8. термомеханическая обработка, при которой структура металла изменяется за счет терми-ческого и деформационного воздействия
- 9. Термическая обработка может быть разупроч-няющей, упрочняющей, стабилизирующей, а также иметь специальное назначение.
- 10. Разупрочняющую обработку проводят для придания заготовке необходимых
- 11. Упрочняющую — для получения необходи-мых эксплуатационных свойств детали.

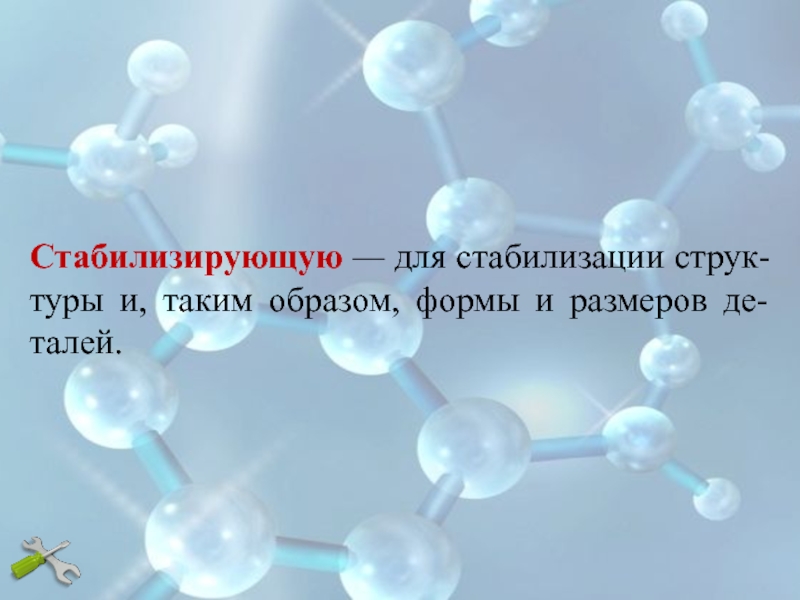

- 12. Стабилизирующую — для стабилизации струк-туры и, таким образом, формы и размеров де-талей.
- 13. Основные операции, которым подвергают дета-ли и заготовки
- 14. Отжигом называется вид термической обра-ботки, заключающийся в
- 15. Целью отжига является:разупрочнение металла (заготовок) для обес-печения
- 16. Полный отжиг заключается в нагреве стали на
- 17. Неполный отжиг заключается в нагреве до температуры
- 18. Диффузионный отжиг (гомогенизация) за-ключается в нагреве стали
- 19. Рекристаллизационный отжиг предназначен для снятия наклепа и
- 20. Низкий отжиг применяется в тех случаях, когда
- 21. Нормализация состоит из нагрева стали на 30―50°С
УЧЕБНЫЕ ВОПРОСЫ:1. Назначение, виды и режимы термообработки сталей и чугунов. Превращения в стали при нагреве и охлаж-дении2. Отжиг стали, его виды, назначение, технология про-ведения3. Нормализация стали, её сущность достоинства и не-достаткиМатериаловедение

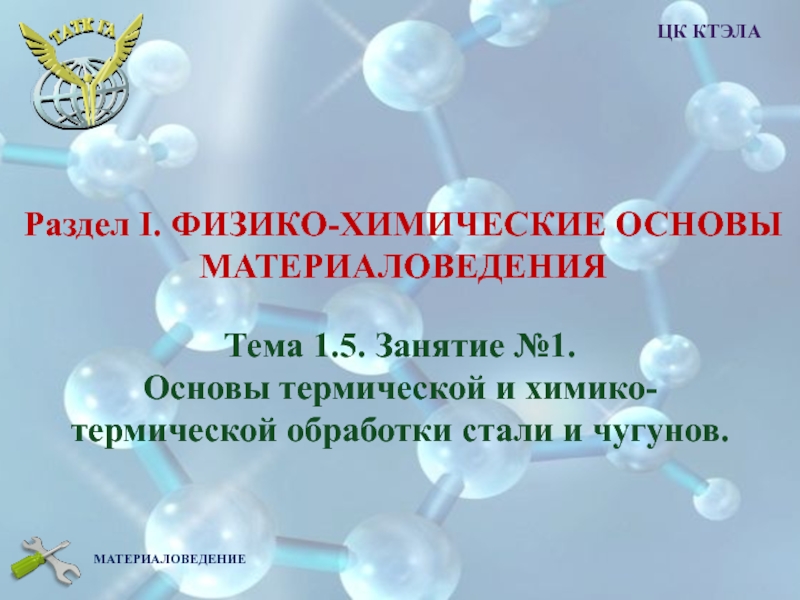

Слайд 1ЦК КТЭЛА
Материаловедение
Раздел I. ФИЗИКО-ХИМИЧЕСКИЕ ОСНОВЫ МАТЕРИАЛОВЕДЕНИЯ
Тема 1.5. Занятие №1.
Основы термической

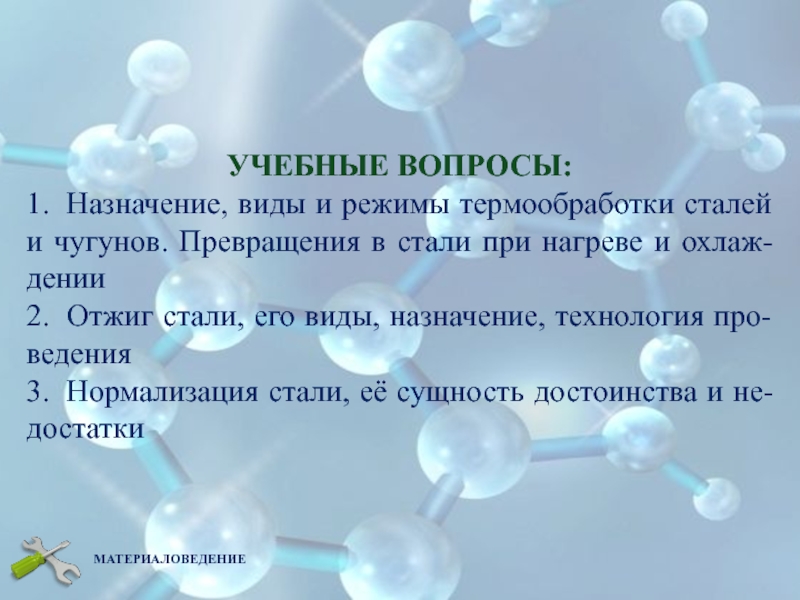

Слайд 2УЧЕБНЫЕ ВОПРОСЫ:
1. Назначение, виды и режимы термообработки сталей и чугунов. Превращения в
стали при нагреве и охлаж-дении
2. Отжиг стали, его виды, назначение, технология про-ведения
3. Нормализация стали, её сущность достоинства и не-достатки
2. Отжиг стали, его виды, назначение, технология про-ведения
3. Нормализация стали, её сущность достоинства и не-достатки
Материаловедение

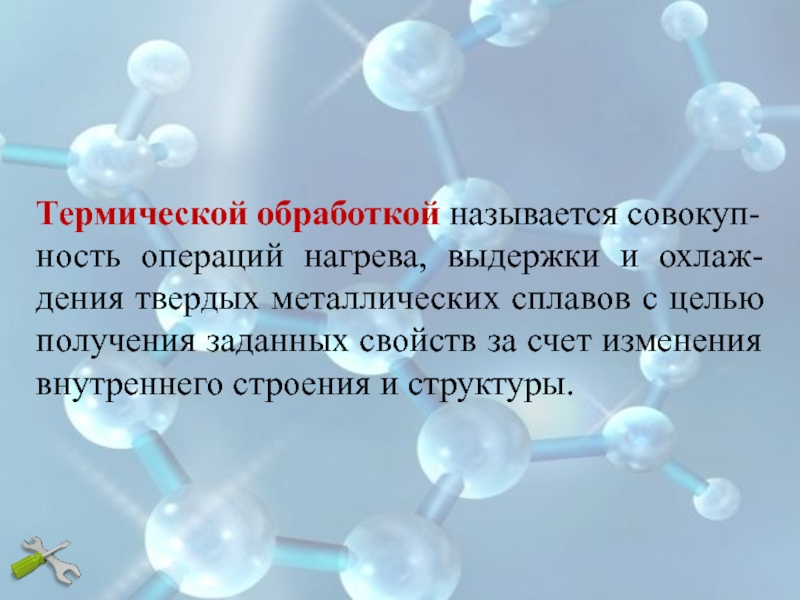

Слайд 3Термической обработкой называется совокуп-ность операций нагрева, выдержки и охлаж-дения твердых металлических
сплавов с целью получения заданных свойств за счет изменения внутреннего строения и структуры.

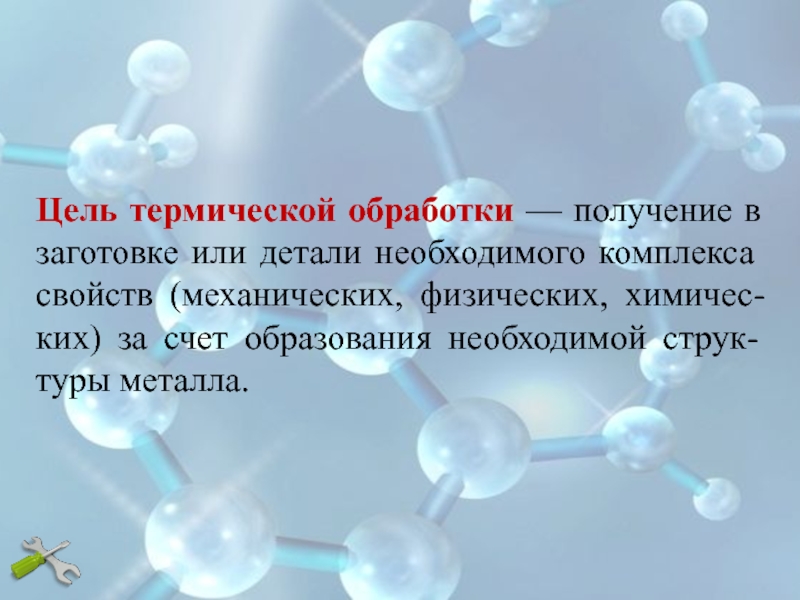

Слайд 4Цель термической обработки — получение в заготовке или детали необходимого комплекса
свойств (механических, физических, химичес-ких) за счет образования необходимой струк-туры металла.

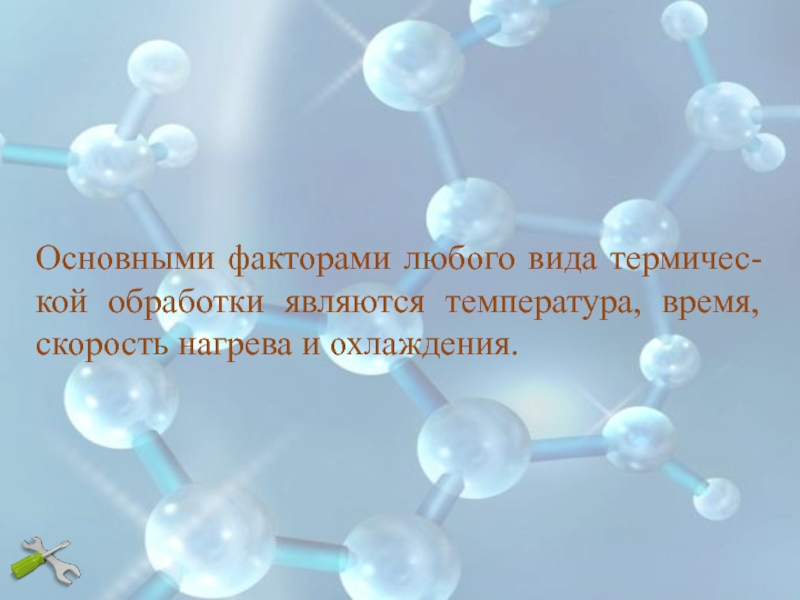

Слайд 5Основными факторами любого вида термичес-кой обработки являются температура, время, скорость нагрева
и охлаждения.

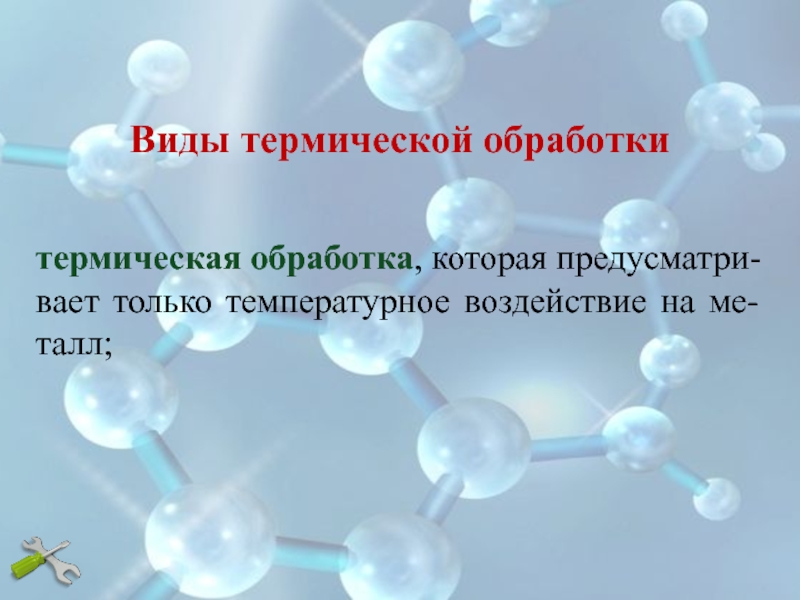

Слайд 6термическая обработка, которая предусматри-вает только температурное воздействие на ме-талл;
Виды термической обработки

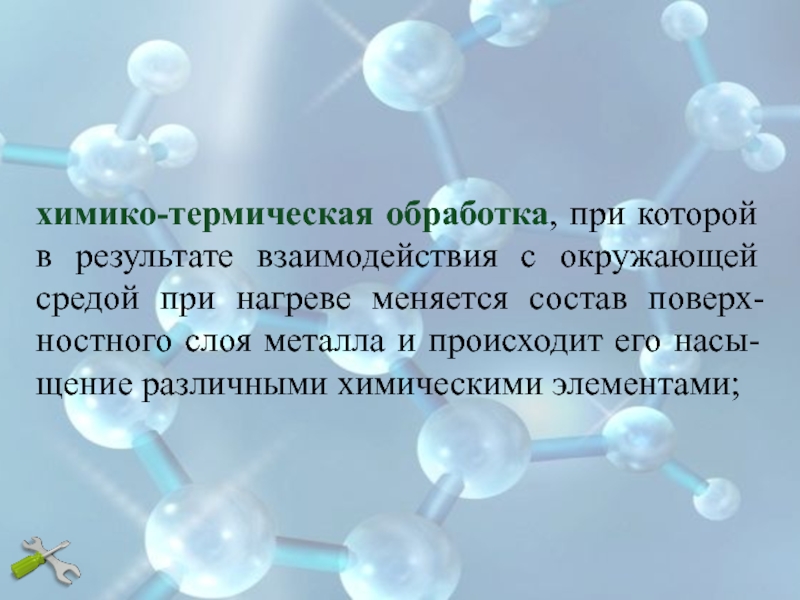

Слайд 7химико-термическая обработка, при которой в результате взаимодействия с окружающей средой при
нагреве меняется состав поверх-ностного слоя металла и происходит его насы-щение различными химическими элементами;
Слайд 8термомеханическая обработка, при которой структура металла изменяется за счет терми-ческого и
деформационного воздействия

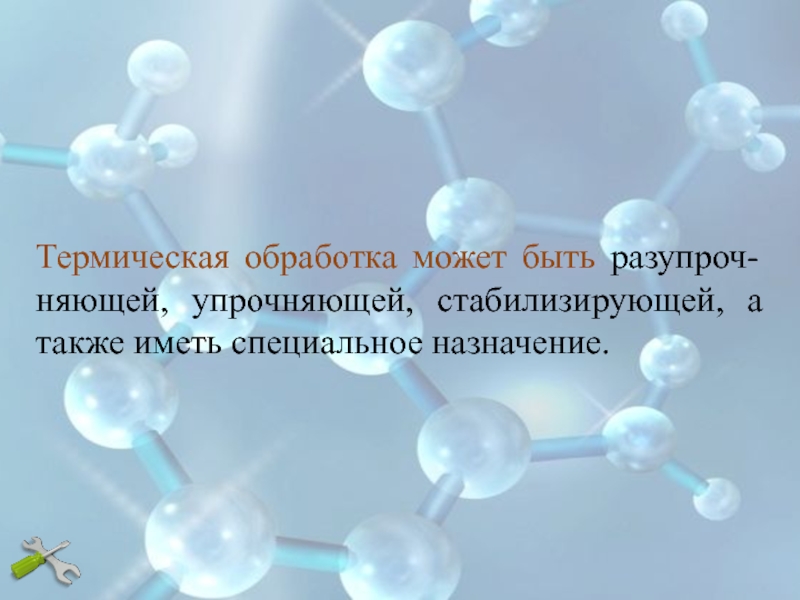

Слайд 9Термическая обработка может быть разупроч-няющей, упрочняющей, стабилизирующей, а также иметь специальное
назначение.

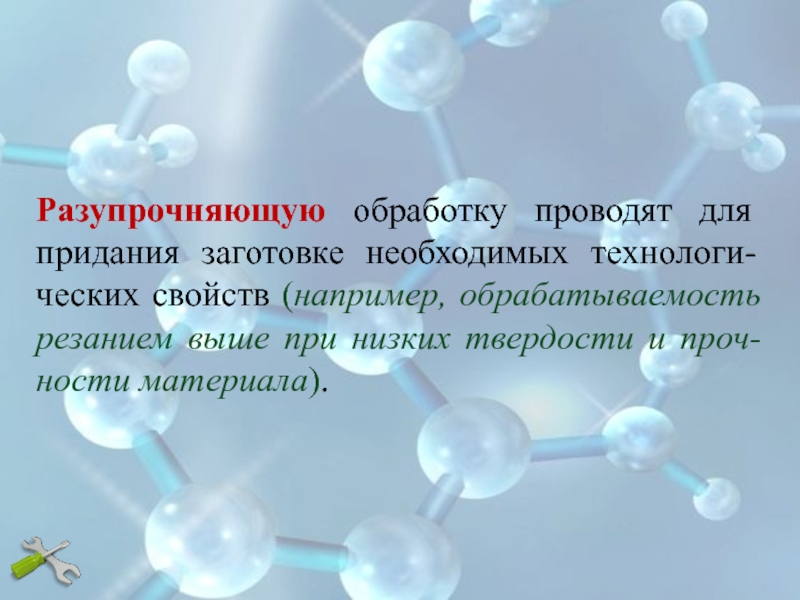

Слайд 10Разупрочняющую обработку проводят для придания заготовке необходимых технологи-ческих свойств (например, обрабатываемость
резанием выше при низких твердости и проч-ности материала).

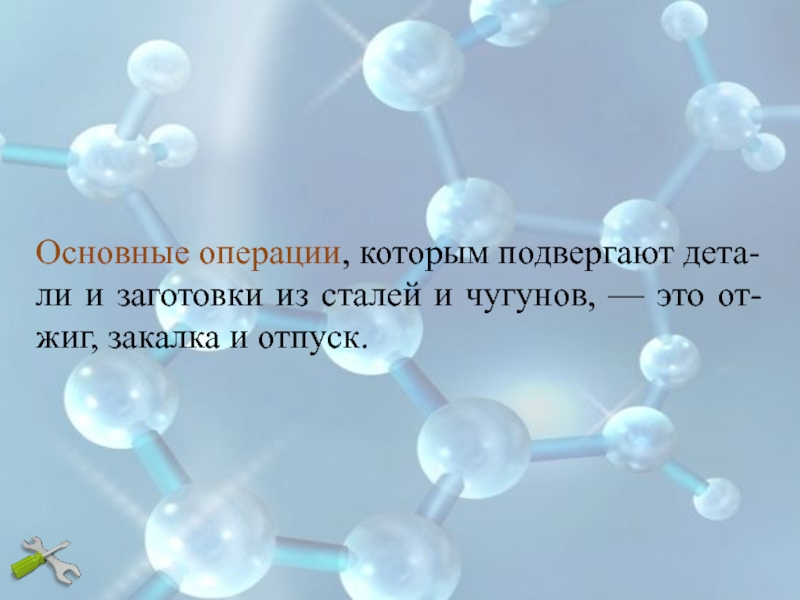

Слайд 13Основные операции, которым подвергают дета-ли и заготовки из сталей и чугунов,
— это от-жиг, закалка и отпуск.

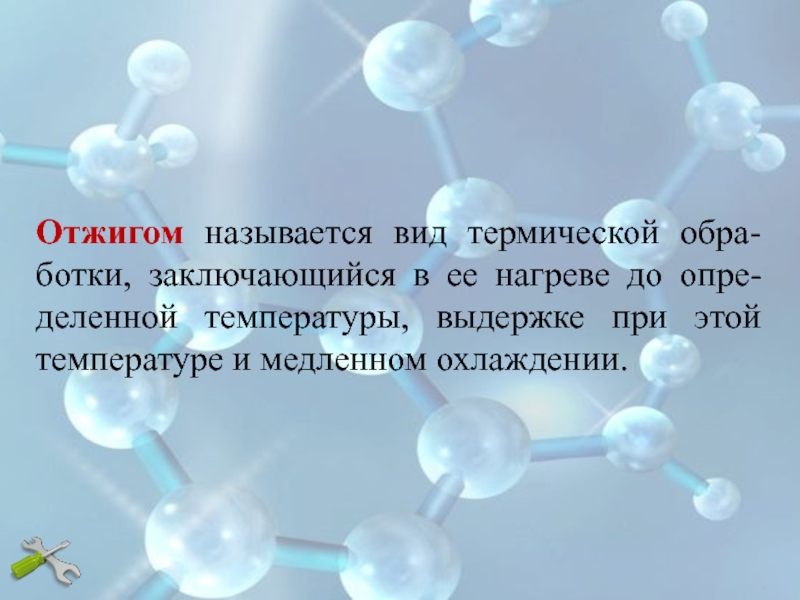

Слайд 14Отжигом называется вид термической обра-ботки, заключающийся в ее нагреве до опре-деленной
температуры, выдержке при этой температуре и медленном охлаждении.

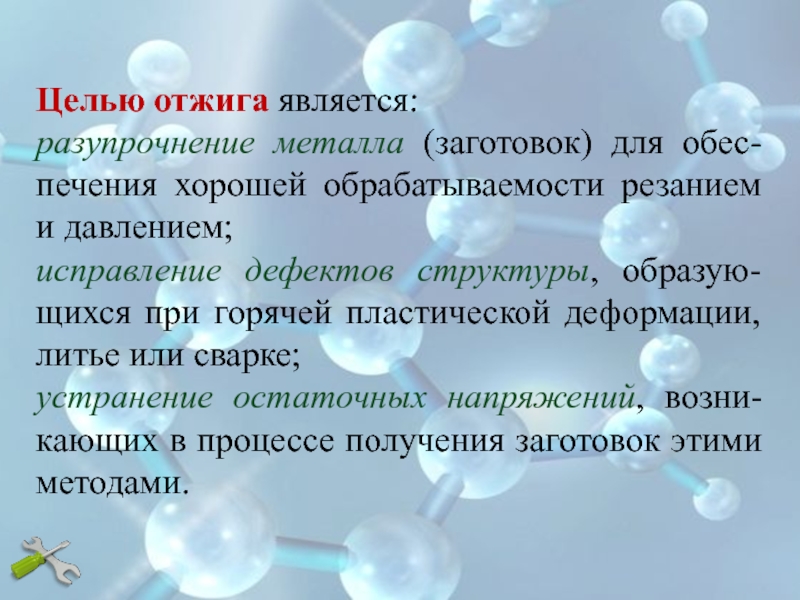

Слайд 15Целью отжига является:
разупрочнение металла (заготовок) для обес-печения хорошей обрабатываемости резанием и
давлением;
исправление дефектов структуры, образую-щихся при горячей пластической деформации, литье или сварке;
устранение остаточных напряжений, возни-кающих в процессе получения заготовок этими методами.
исправление дефектов структуры, образую-щихся при горячей пластической деформации, литье или сварке;
устранение остаточных напряжений, возни-кающих в процессе получения заготовок этими методами.

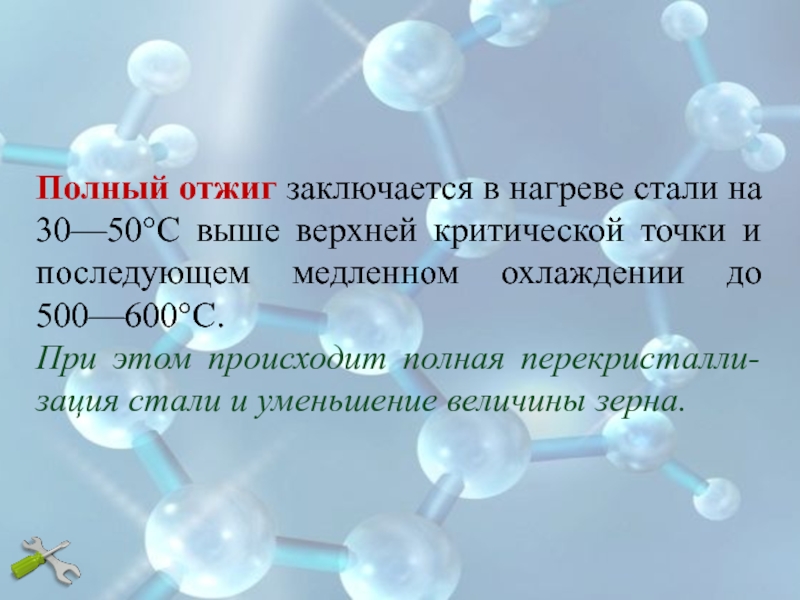

Слайд 16Полный отжиг заключается в нагреве стали на 30—50°C выше верхней критической
точки и последующем медленном охлаждении до 500—600°C.
При этом происходит полная перекристалли-зация стали и уменьшение величины зерна.
При этом происходит полная перекристалли-зация стали и уменьшение величины зерна.

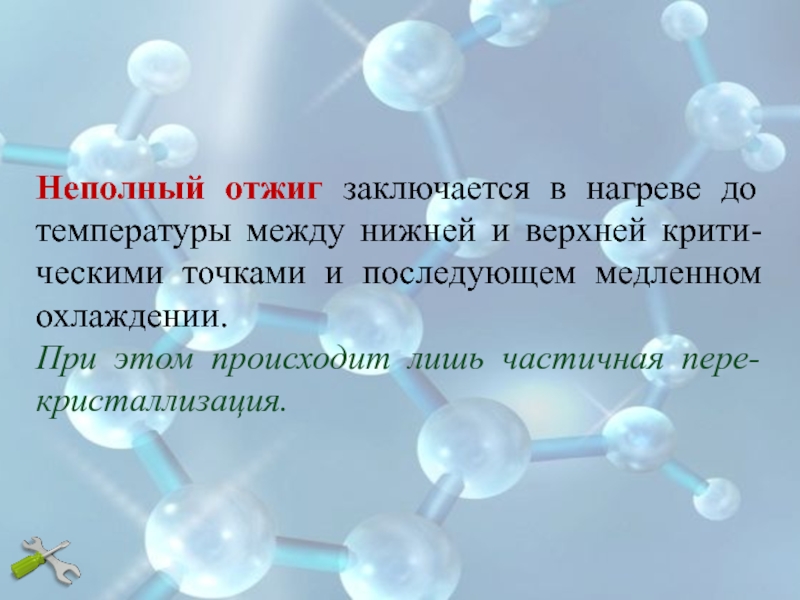

Слайд 17Неполный отжиг заключается в нагреве до температуры между нижней и верхней
крити-ческими точками и последующем медленном охлаждении.
При этом происходит лишь частичная пере-кристаллизация.
При этом происходит лишь частичная пере-кристаллизация.

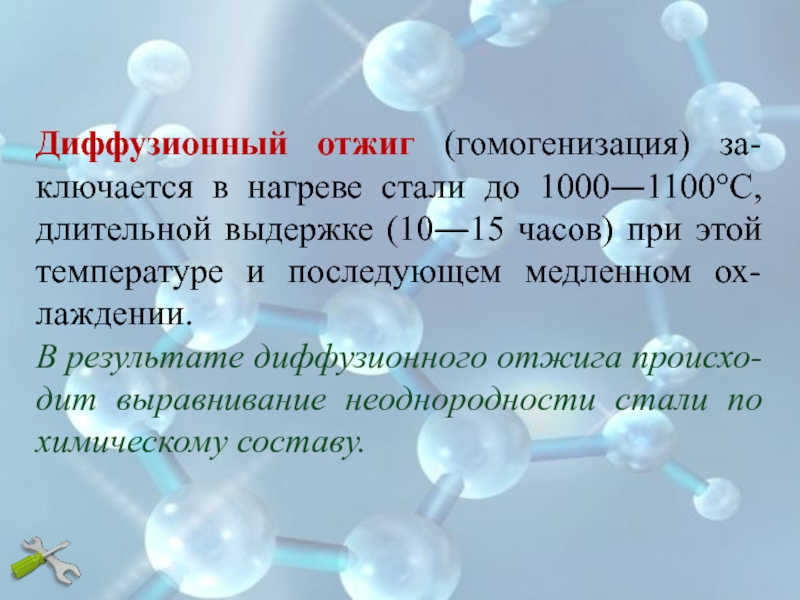

Слайд 18Диффузионный отжиг (гомогенизация) за-ключается в нагреве стали до 1000―1100°С, длительной выдержке
(10―15 часов) при этой температуре и последующем медленном ох-лаждении.
В результате диффузионного отжига происхо-дит выравнивание неоднородности стали по химическому составу.
В результате диффузионного отжига происхо-дит выравнивание неоднородности стали по химическому составу.

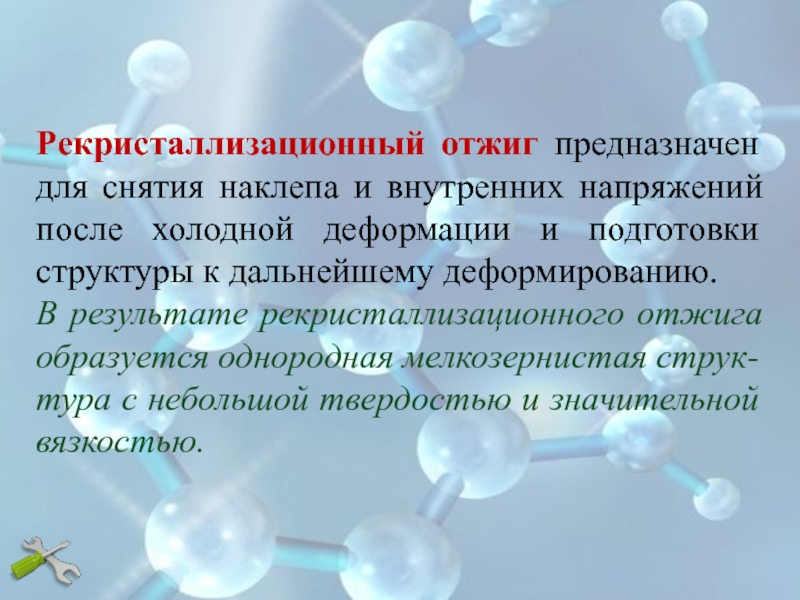

Слайд 19Рекристаллизационный отжиг предназначен для снятия наклепа и внутренних напряжений после холодной
деформации и подготовки структуры к дальнейшему деформированию.
В результате рекристаллизационного отжига образуется однородная мелкозернистая струк-тура с небольшой твердостью и значительной вязкостью.
В результате рекристаллизационного отжига образуется однородная мелкозернистая струк-тура с небольшой твердостью и значительной вязкостью.

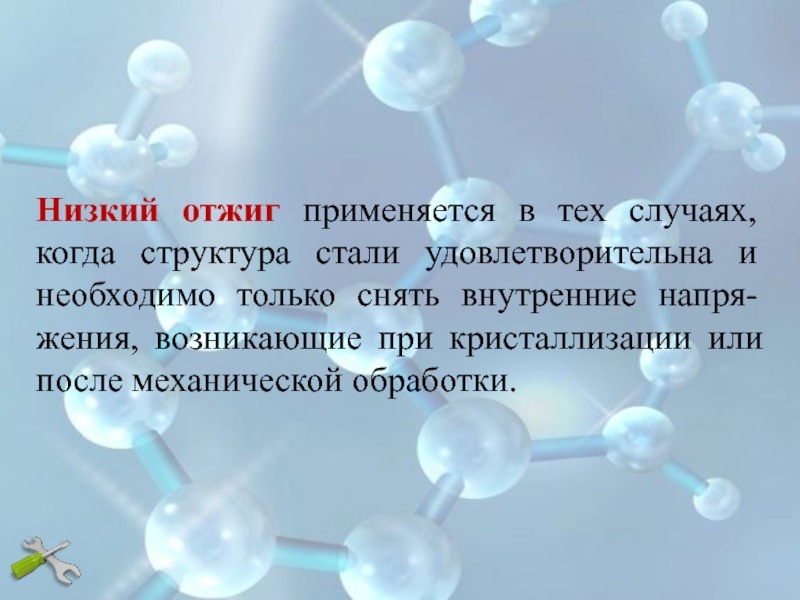

Слайд 20Низкий отжиг применяется в тех случаях, когда структура стали удовлетворительна и
необходимо только снять внутренние напря-жения, возникающие при кристаллизации или после механической обработки.

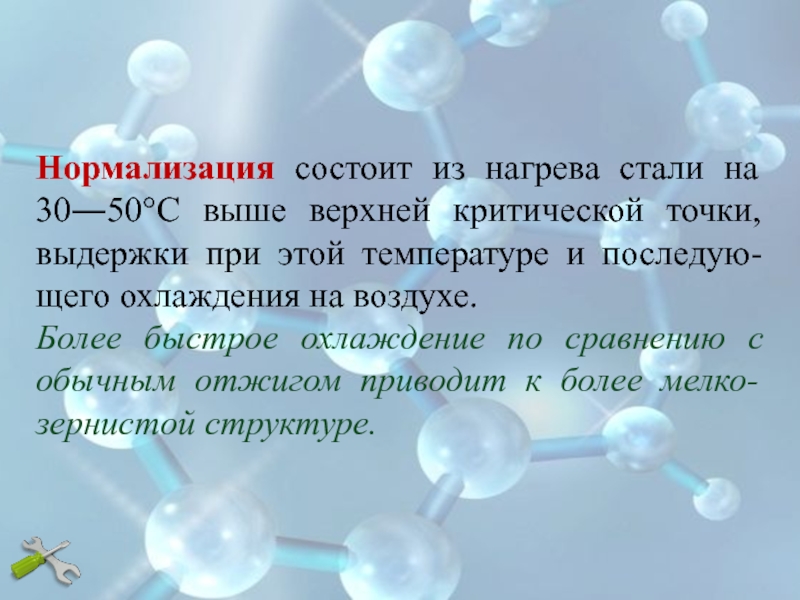

Слайд 21Нормализация состоит из нагрева стали на 30―50°С выше верхней критической точки,
выдержки при этой температуре и последую-щего охлаждения на воздухе.
Более быстрое охлаждение по сравнению с обычным отжигом приводит к более мелко-зернистой структуре.
Более быстрое охлаждение по сравнению с обычным отжигом приводит к более мелко-зернистой структуре.
