Презентация, доклад на тему Основные сведения о газифицированных котельных установках

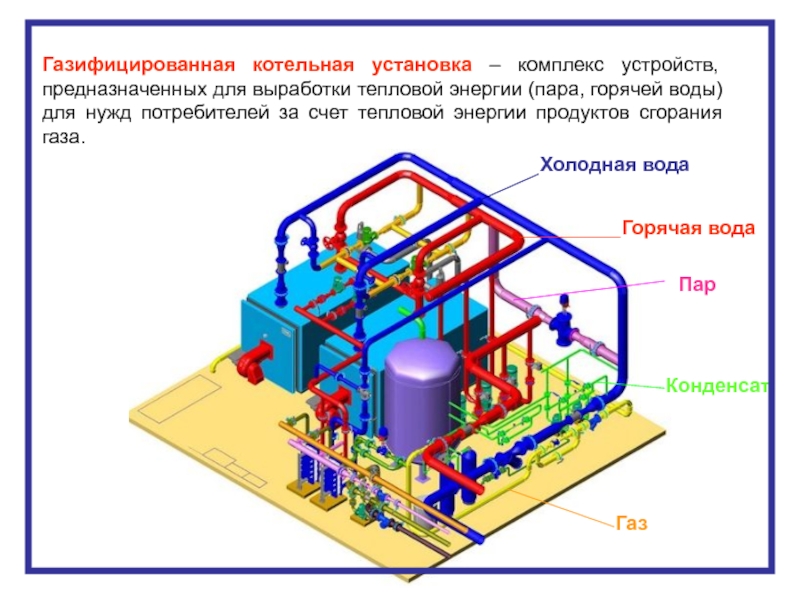

Состав газифицированной котельной установки (ГКУ)ГКУ состоит из основных и вспомогательных устройств:

Слайд 1НАЗНАЧЕНИЕ, КЛАССИФИКАЦИЯ И

ПРИНЦИПИАЛЬНАЯ СХЕМА ГАЗИФИЦИРОВАННОЙ КОТЕЛЬНОЙ УСТАНОВКИ (ГКУ)

Преподаватель:
ЧЕКМАРЁВА Е. Б.

НАЗНАЧЕНИЕ, КЛАССИФИКАЦИЯ ИПРИНЦИПИАЛЬНАЯ СХЕМА ГАЗИФИЦИРОВАННОЙ КОТЕЛЬНОЙ УСТАНОВКИ (ГКУ)Преподаватель: ЧЕКМАРЁВА Е. Б.

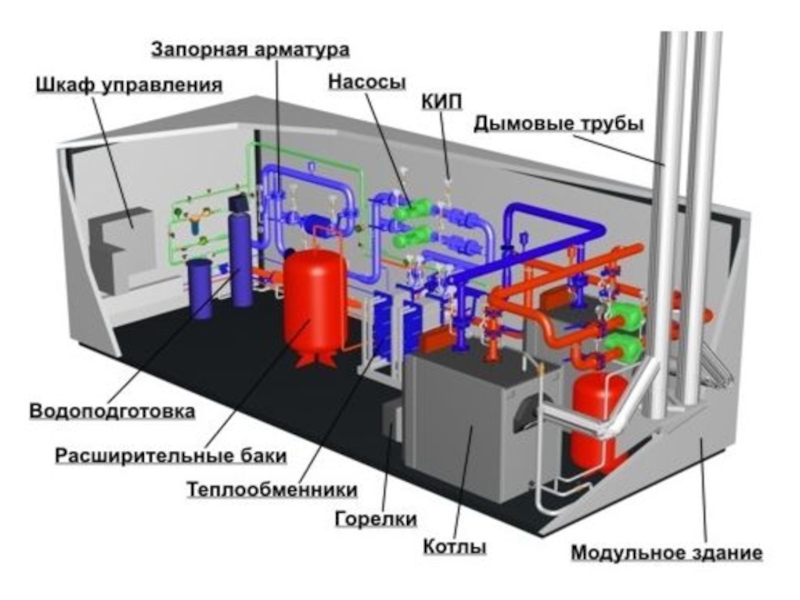

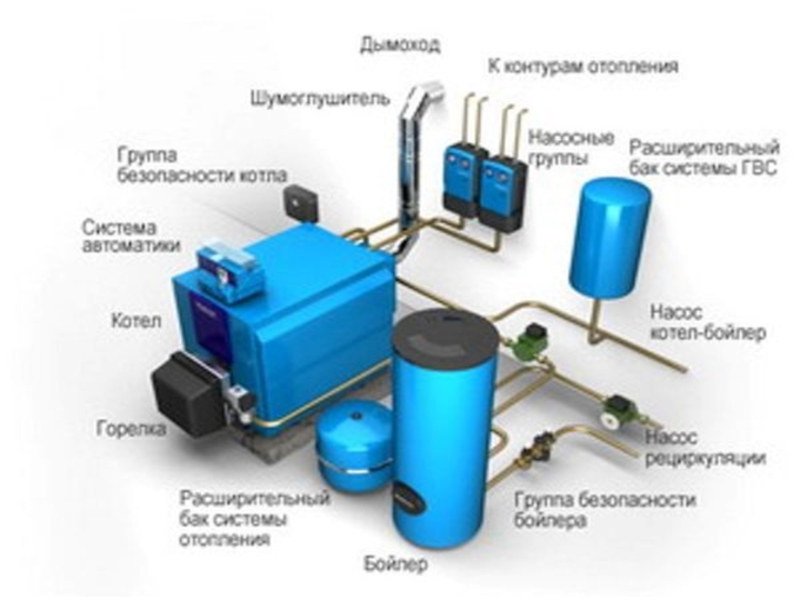

Слайд 3Состав газифицированной котельной установки (ГКУ)


ГКУ состоит из основных и вспомогательных устройств:


Состав газифицированной котельной установки (ГКУ)ГКУ состоит из основных и вспомогательных устройств:

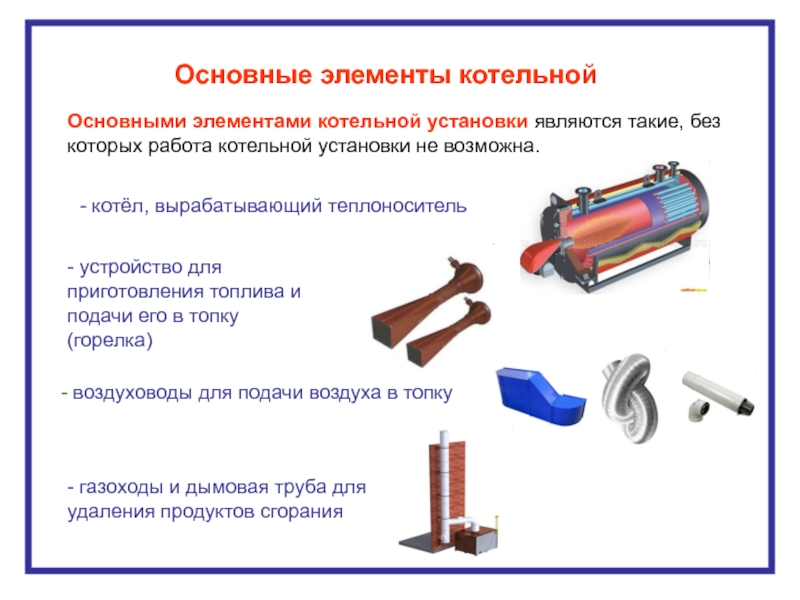

Слайд 4Основными элементами котельной установки являются такие, без которых работа котельной установки

не возможна.


Основные элементы котельной

Основными элементами котельной установки являются такие, без которых работа котельной установки не возможна.Основные элементы котельной

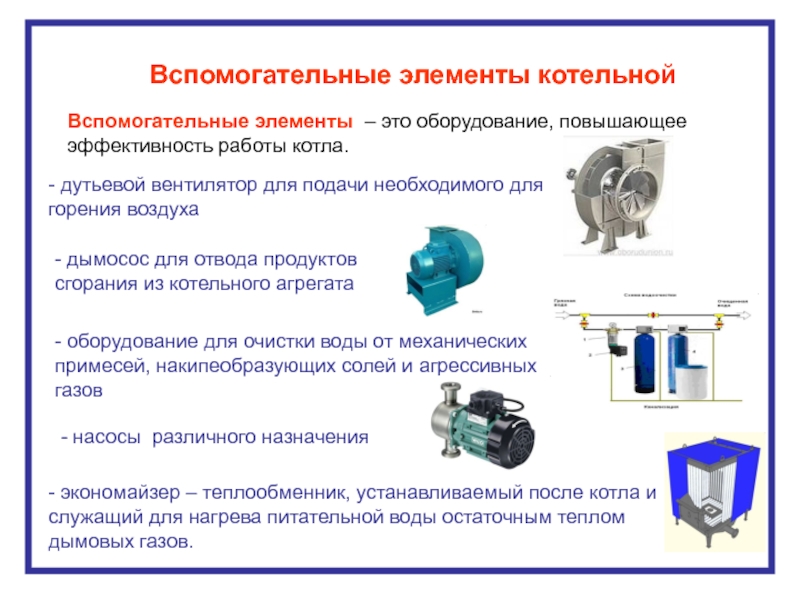

Слайд 5Вспомогательные элементы – это оборудование, повышающее эффективность работы котла.

Вспомогательные элементы котельной

Вспомогательные элементы – это оборудование, повышающее эффективность работы котла.Вспомогательные элементы котельной

Слайд 6Классификация ГКУ

Классификация ГКУ

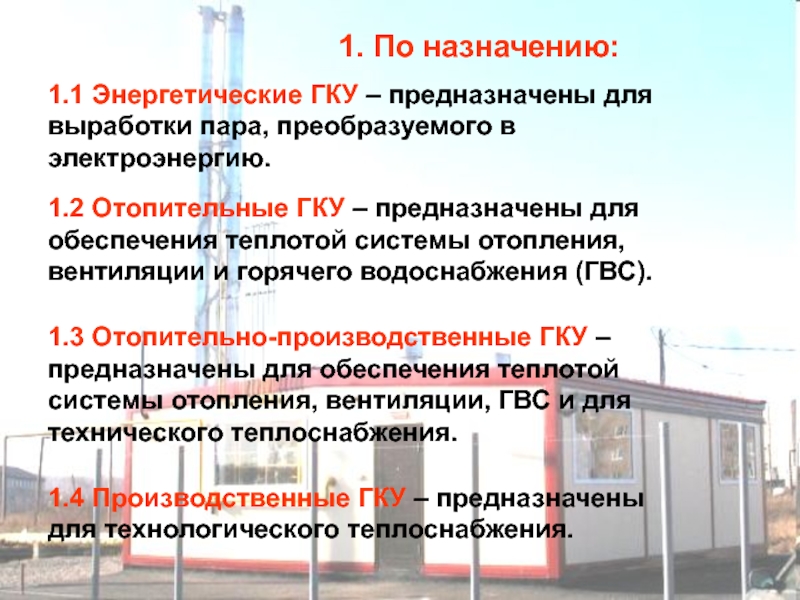

Слайд 71. По назначению:
1.4 Производственные ГКУ – предназначены для технологического теплоснабжения.
1.1

Энергетические ГКУ – предназначены для выработки пара, преобразуемого в электроэнергию.

1.2 Отопительные ГКУ – предназначены для обеспечения теплотой системы отопления, вентиляции и горячего водоснабжения (ГВС).

1.3 Отопительно-производственные ГКУ – предназначены для обеспечения теплотой системы отопления, вентиляции, ГВС и для технического теплоснабжения.

1. По назначению:1.4 Производственные ГКУ – предназначены для технологического теплоснабжения. 1.1 Энергетические ГКУ – предназначены для выработки

Слайд 82.1 Центральные ГКУ – предназначена для теплоснабжения нескольких зданий и сооружений,

связанных с котельной наружными тепловыми сетями.

2. По объектам теплоснабжения:

2.2 Автономные (индивидуальные) ГКУ – предназначены для теплоснабжения одного здания и сооружения.

2.1 Центральные ГКУ – предназначена для теплоснабжения нескольких зданий и сооружений, связанных с котельной наружными тепловыми сетями.2.

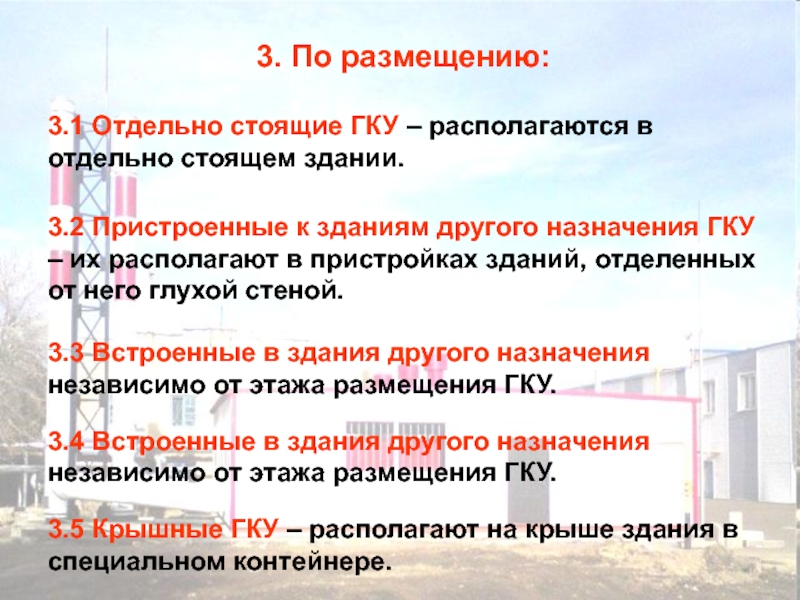

Слайд 93. По размещению:
3.1 Отдельно стоящие ГКУ – располагаются в отдельно стоящем

здании.

3.2 Пристроенные к зданиям другого назначения ГКУ – их располагают в пристройках зданий, отделенных от него глухой стеной.

3.3 Встроенные в здания другого назначения независимо от этажа размещения ГКУ.

3.4 Встроенные в здания другого назначения независимо от этажа размещения ГКУ.

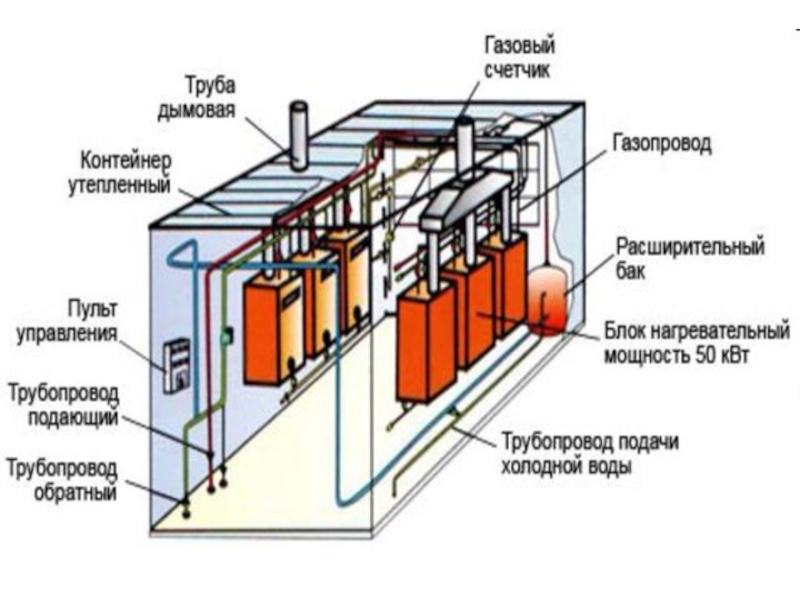

3.5 Крышные ГКУ – располагают на крыше здания в специальном контейнере.

3. По размещению:3.1 Отдельно стоящие ГКУ – располагаются в отдельно стоящем здании.3.2 Пристроенные к зданиям другого назначения

Слайд 104. По надежности отпуска теплоты:
4.2 ГКУ 2 категории – остальные котельные.
4.1

ГКУ 1 категории – котельные, являющиеся единственным источником теплоты системы теплоснабжения и обеспечивающие потребителей первой категории, нарушение теплоснабжения которых связано с опасностью для жизни людей или со значительным ущербом народному хозяйству
4. По надежности отпуска теплоты:4.2 ГКУ 2 категории – остальные котельные.4.1 ГКУ 1 категории – котельные, являющиеся

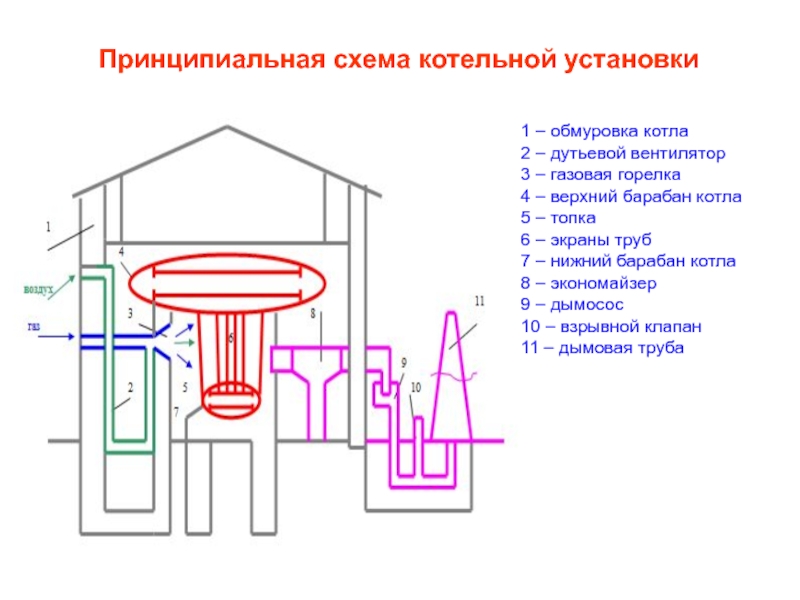

Слайд 11Принципиальная схема котельной установки
1 – обмуровка котла
2 – дутьевой вентилятор
3 –

газовая горелка
4 – верхний барабан котла
5 – топка
6 – экраны труб
7 – нижний барабан котла
8 – экономайзер
9 – дымосос
10 – взрывной клапан
11 – дымовая труба
Принципиальная схема котельной установки1 – обмуровка котла2 – дутьевой вентилятор3 – газовая горелка4 – верхний барабан котла5

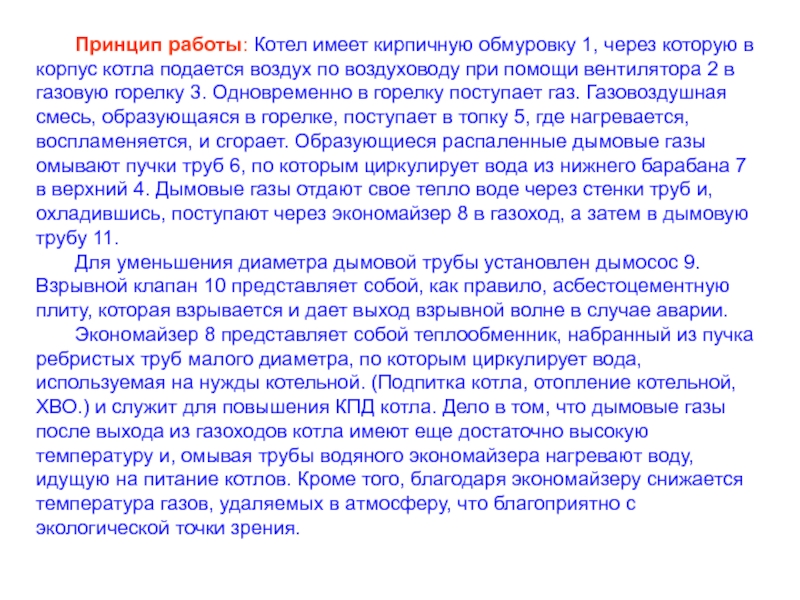

Слайд 12Принцип работы: Котел имеет кирпичную обмуровку 1, через которую в корпус

котла подается воздух по воздуховоду при помощи вентилятора 2 в газовую горелку 3. Одновременно в горелку поступает газ. Газовоздушная смесь, образующаяся в горелке, поступает в топку 5, где нагревается, воспламеняется, и сгорает. Образующиеся распаленные дымовые газы омывают пучки труб 6, по которым циркулирует вода из нижнего барабана 7 в верхний 4. Дымовые газы отдают свое тепло воде через стенки труб и, охладившись, поступают через экономайзер 8 в газоход, а затем в дымовую трубу 11.
Для уменьшения диаметра дымовой трубы установлен дымосос 9. Взрывной клапан 10 представляет собой, как правило, асбестоцементную плиту, которая взрывается и дает выход взрывной волне в случае аварии.
Экономайзер 8 представляет собой теплообменник, набранный из пучка ребристых труб малого диаметра, по которым циркулирует вода, используемая на нужды котельной. (Подпитка котла, отопление котельной, ХВО.) и служит для повышения КПД котла. Дело в том, что дымовые газы после выхода из газоходов котла имеют еще достаточно высокую температуру и, омывая трубы водяного экономайзера нагревают воду, идущую на питание котлов. Кроме того, благодаря экономайзеру снижается температура газов, удаляемых в атмосферу, что благоприятно с экологической точки зрения.
Принцип работы: Котел имеет кирпичную обмуровку 1, через которую в корпус котла подается воздух по воздуховоду при
