Презентация, доклад на тему Основные преимущества сварочных инверторов

функции

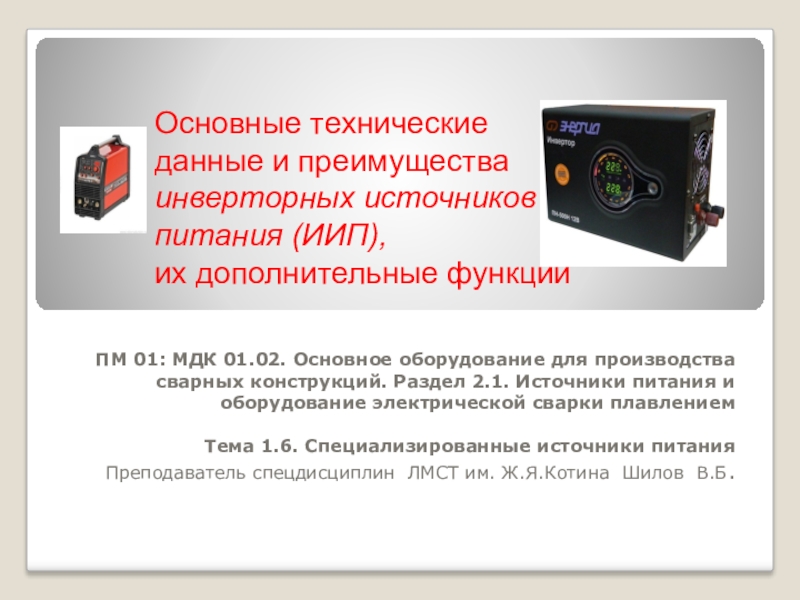

ПМ 01: МДК 01.02. Основное оборудование для производства сварных конструкций. Раздел 2.1. Источники питания и оборудование электрической сварки плавлением

Тема 1.6. Специализированные источники питания
Преподаватель спецдисциплин ЛМСТ им. Ж.Я.Котина Шилов В.Б.

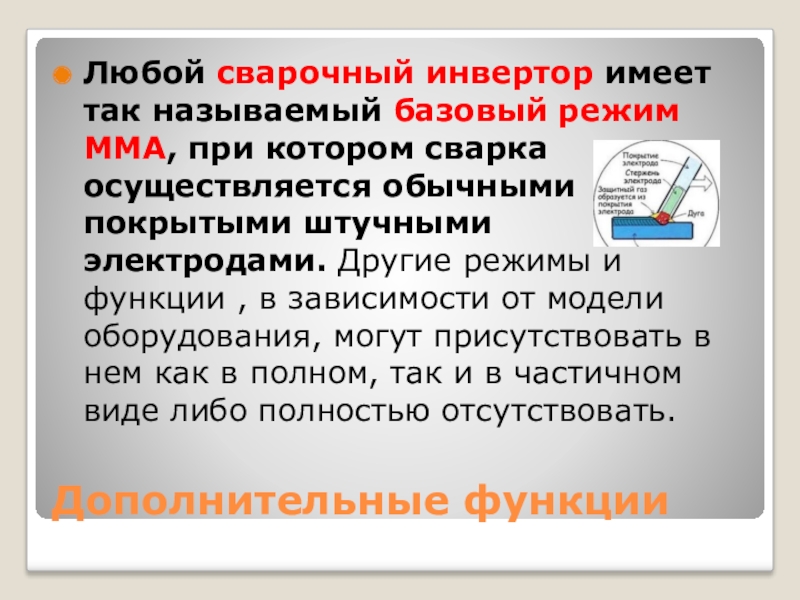

котором сварка осуществляется обычными покрытыми штучными электродами. Другие режимы и функции , в зависимости от модели оборудования, могут присутствовать в нем как в полном, так и в частичном виде либо полностью отсутствовать.

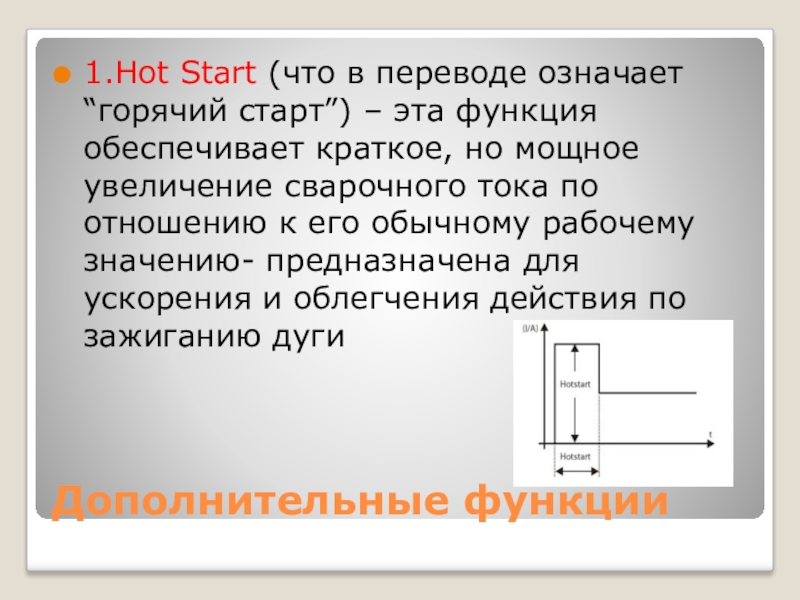

функция обеспечивает краткое, но мощное увеличение сварочного тока по отношению к его обычному рабочему значению- предназначена для ускорения и облегчения действия по зажиганию дуги

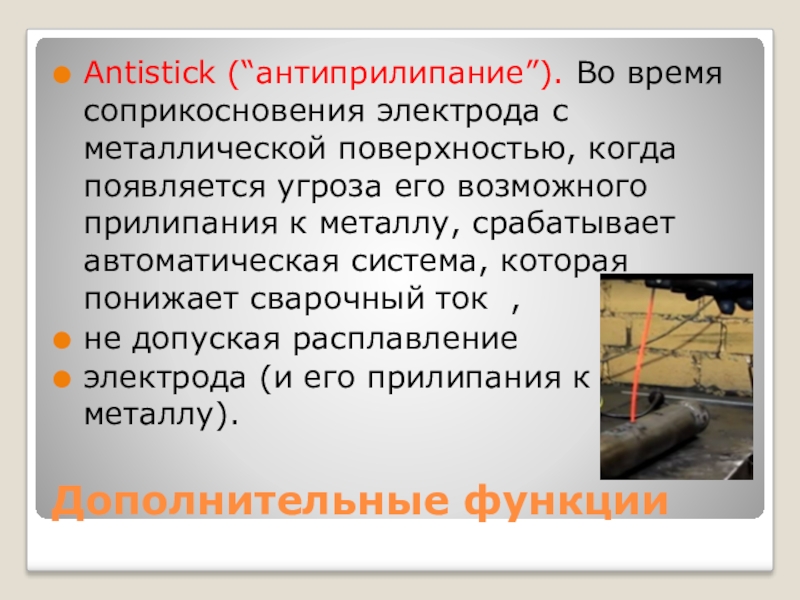

появляется угроза его возможного прилипания к металлу, срабатывает автоматическая система, которая понижает сварочный ток ,
не допуская расплавление
электрода (и его прилипания к металлу).

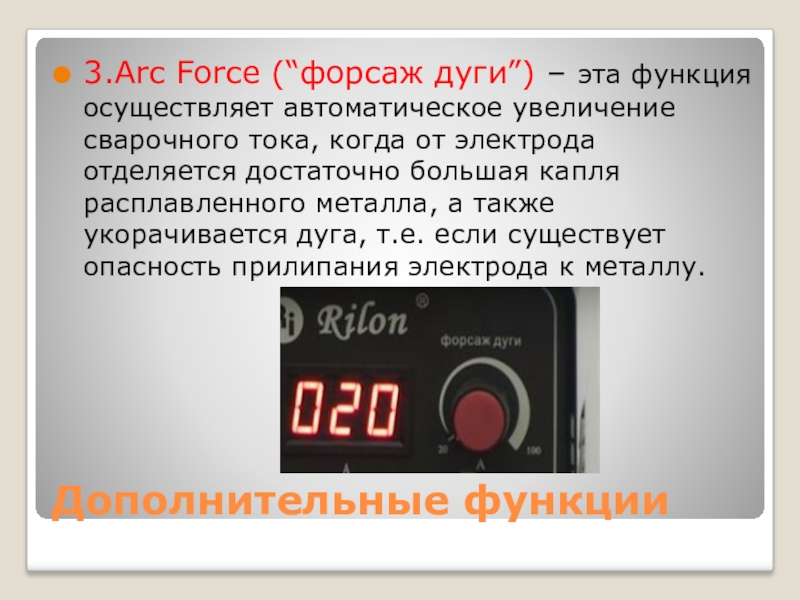

сварочного тока, когда от электрода отделяется достаточно большая капля расплавленного металла, а также укорачивается дуга, т.е. если существует опасность прилипания электрода к металлу.

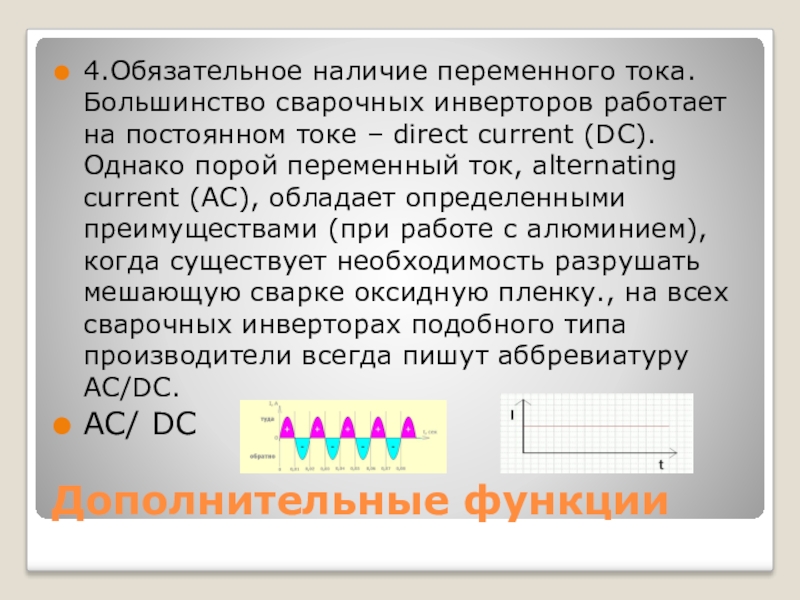

токе – direct current (DC). Однако порой переменный ток, alternating current (AC), обладает определенными преимуществами (при работе с алюминием), когда существует необходимость разрушать мешающую сварке оксидную пленку., на всех сварочных инверторах подобного типа производители всегда пишут аббревиатуру AC/DC.
АС/ DC

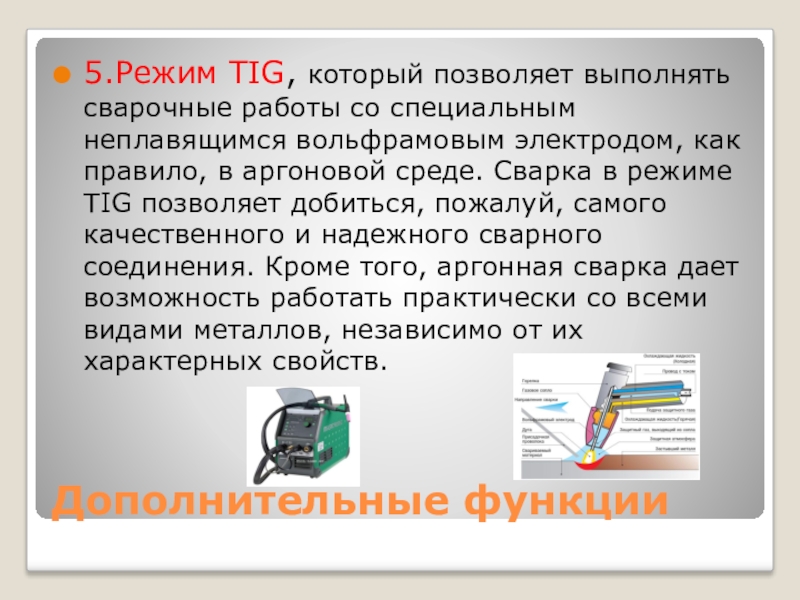

вольфрамовым электродом, как правило, в аргоновой среде. Сварка в режиме TIG позволяет добиться, пожалуй, самого качественного и надежного сварного соединения. Кроме того, аргонная сварка дает возможность работать практически со всеми видами металлов, независимо от их характерных свойств.

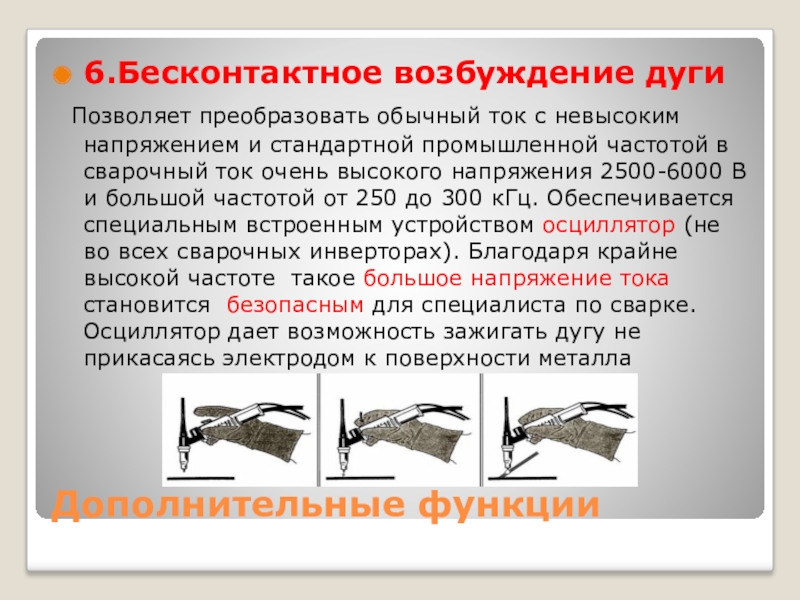

и стандартной промышленной частотой в сварочный ток очень высокого напряжения 2500-6000 В и большой частотой от 250 до 300 кГц. Обеспечивается специальным встроенным устройством осциллятор (не во всех сварочных инверторах). Благодаря крайне высокой частоте такое большое напряжение тока становится безопасным для специалиста по сварке. Осциллятор дает возможность зажигать дугу не прикасаясь электродом к поверхности металла

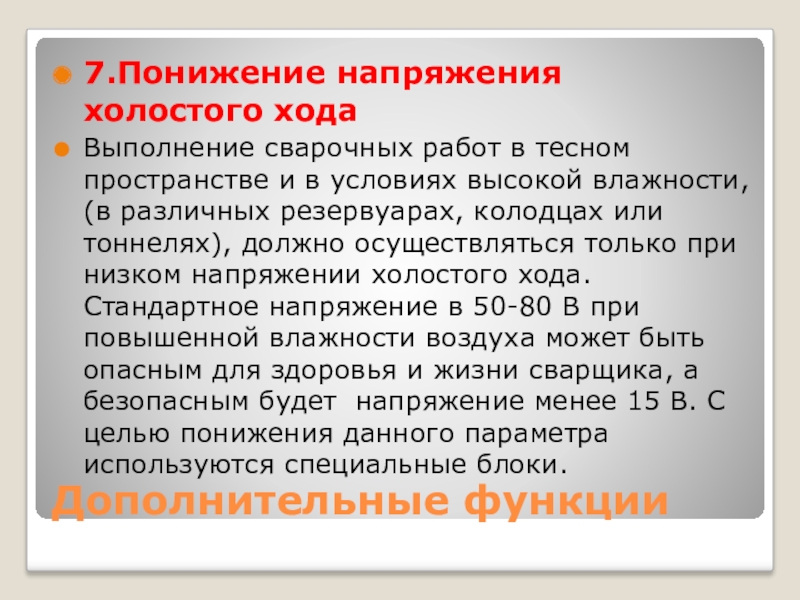

в условиях высокой влажности, (в различных резервуарах, колодцах или тоннелях), должно осуществляться только при низком напряжении холостого хода. Стандартное напряжение в 50-80 В при повышенной влажности воздуха может быть опасным для здоровья и жизни сварщика, а безопасным будет напряжение менее 15 В. С целью понижения данного параметра используются специальные блоки.

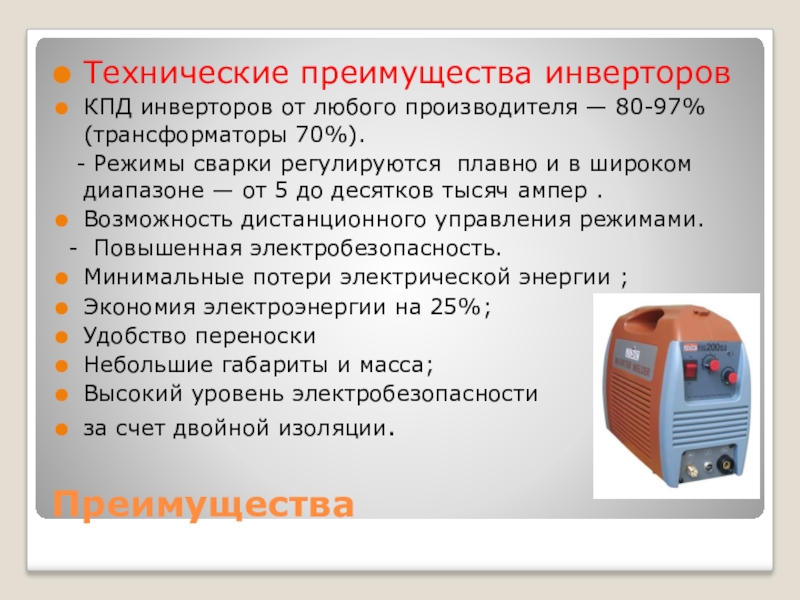

- Режимы сварки регулируются плавно и в широком диапазоне — от 5 до десятков тысяч ампер .
Возможность дистанционного управления режимами.
- Повышенная электробезопасность.
Минимальные потери электрической энергии ;
Экономия электроэнергии на 25%;
Удобство переноски
Небольшие габариты и масса;
Высокий уровень электробезопасности
за счет двойной изоляции.

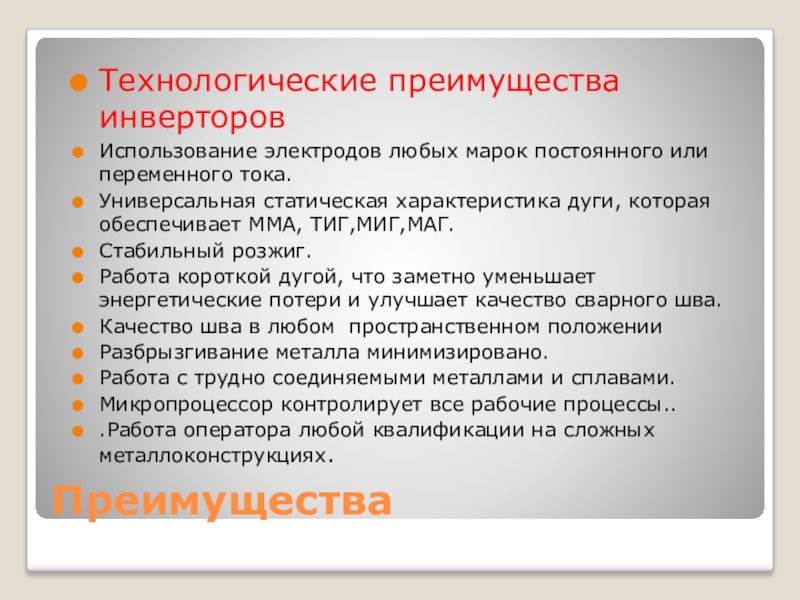

характеристика дуги, которая обеспечивает ММА, ТИГ,МИГ,МАГ.
Стабильный розжиг.
Работа короткой дугой, что заметно уменьшает энергетические потери и улучшает качество сварного шва.
Качество шва в любом пространственном положении
Разбрызгивание металла минимизировано.
Работа с трудно соединяемыми металлами и сплавами.
Микропроцессор контролирует все рабочие процессы..
.Работа оператора любой квалификации на сложных металлоконструкциях.

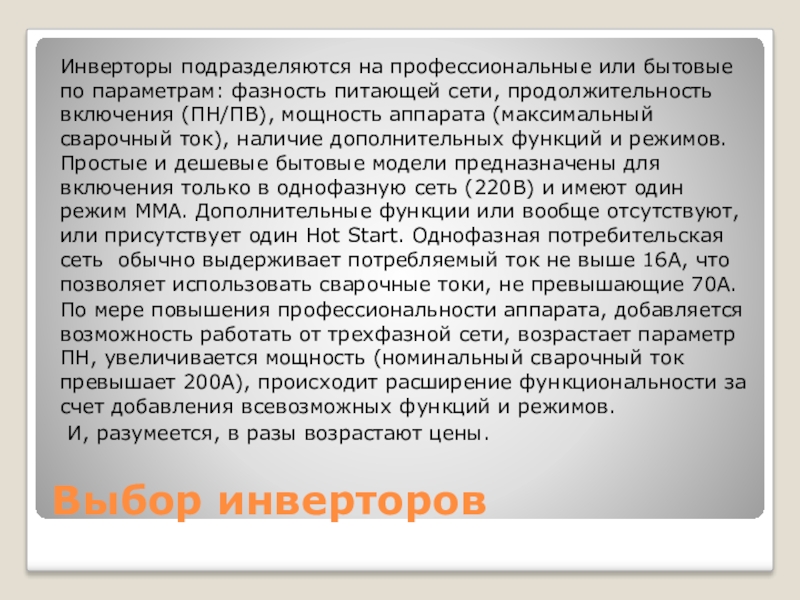

сети, продолжительность включения (ПН/ПВ), мощность аппарата (максимальный сварочный ток), наличие дополнительных функций и режимов.Простые и дешевые бытовые модели предназначены для включения только в однофазную сеть (220В) и имеют один режим MMA. Дополнительные функции или вообще отсутствуют, или присутствует один Hot Start. Однофазная потребительская сеть обычно выдерживает потребляемый ток не выше 16А, что позволяет использовать сварочные токи, не превышающие 70А.
По мере повышения профессиональности аппарата, добавляется возможность работать от трехфазной сети, возрастает параметр ПН, увеличивается мощность (номинальный сварочный ток превышает 200А), происходит расширение функциональности за счет добавления всевозможных функций и режимов.
И, разумеется, в разы возрастают цены.

сварки.

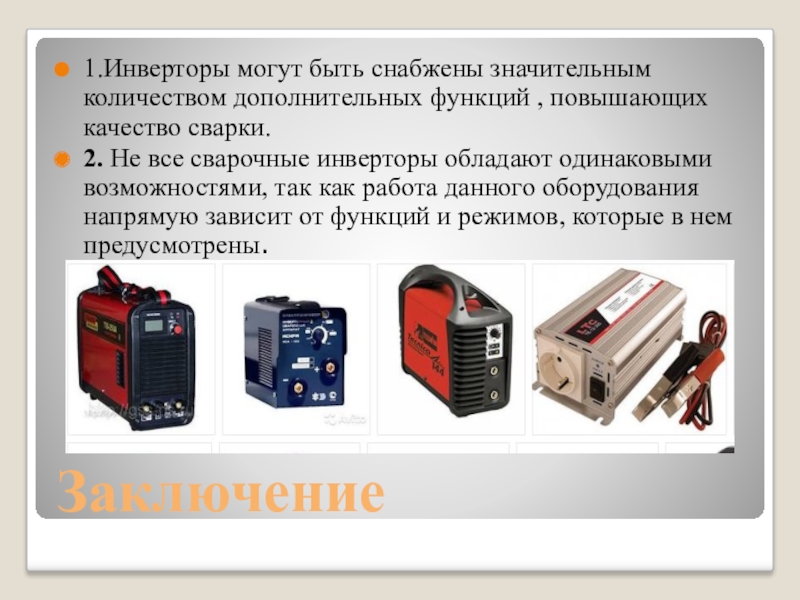

2. Не все сварочные инверторы обладают одинаковыми возможностями, так как работа данного оборудования напрямую зависит от функций и режимов, которые в нем предусмотрены.
