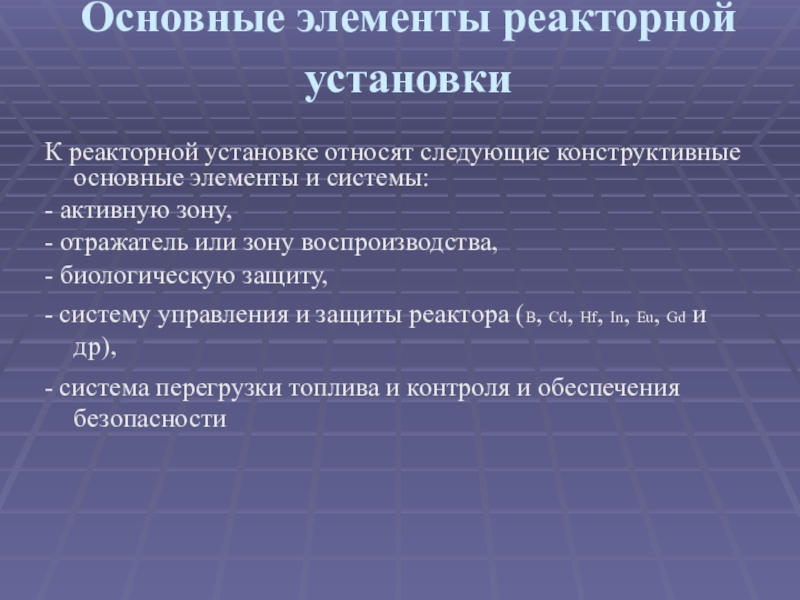

Презентация, доклад на тему Основные элементы реакторной установки

и системы:
- активную зону,
- отражатель или зону воспроизводства,
- биологическую защиту,
- систему управления и защиты реактора (B, Cd, Hf, In, Eu, Gd и др),
- система перегрузки топлива и контроля и обеспечения безопасности

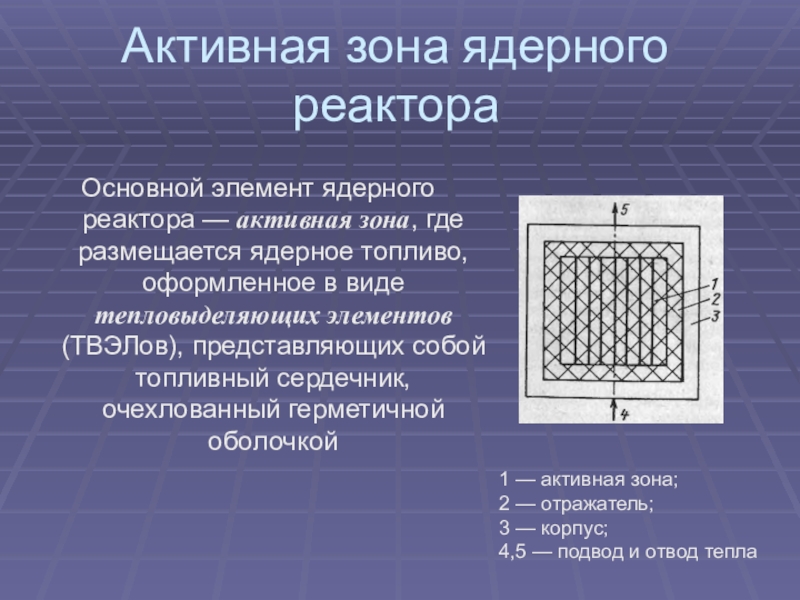

размещается ядерное топливо, оформленное в виде тепловыделяющих элементов (ТВЭЛов), представляющих собой топливный сердечник, очехлованный герметичной оболочкой

1 — активная зона;
2 — отражатель;
3 — корпус;
4,5 — подвод и отвод тепла

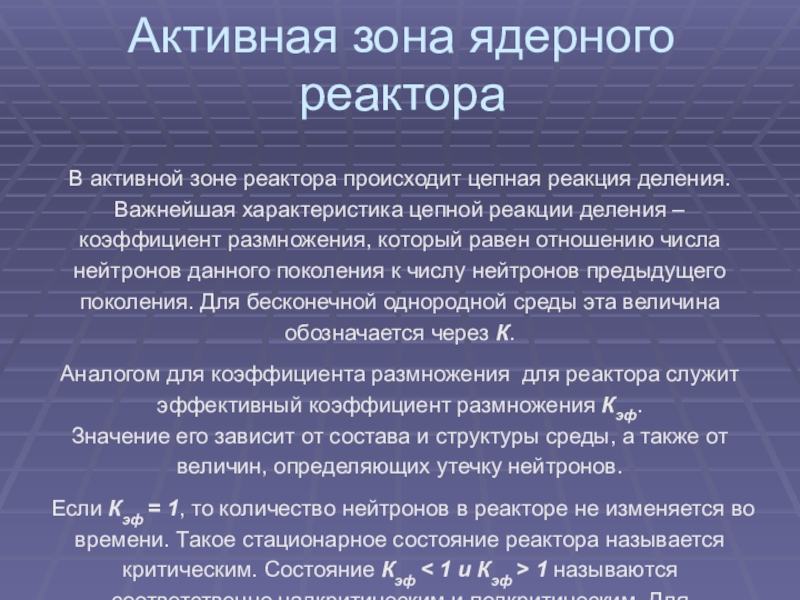

реакции деления – коэффициент размножения, который равен отношению числа нейтронов данного поколения к числу нейтронов предыдущего поколения. Для бесконечной однородной среды эта величина обозначается через К.
Аналогом для коэффициента размножения  для реактора служит эффективный коэффициент размножения Кэф. Значение его зависит от состава и структуры среды, а также от величин, определяющих утечку нейтронов.
Если Кэф = 1, то количество нейтронов в реакторе не изменяется во времени. Такое стационарное состояние реактора называется критическим. Состояние Кэф < 1 и Кэф > 1 называются соответственно надкритическим и подкритическим. Для определения состояния реактора часто используют понятие реактивности.

Активная зона ядерного реактора

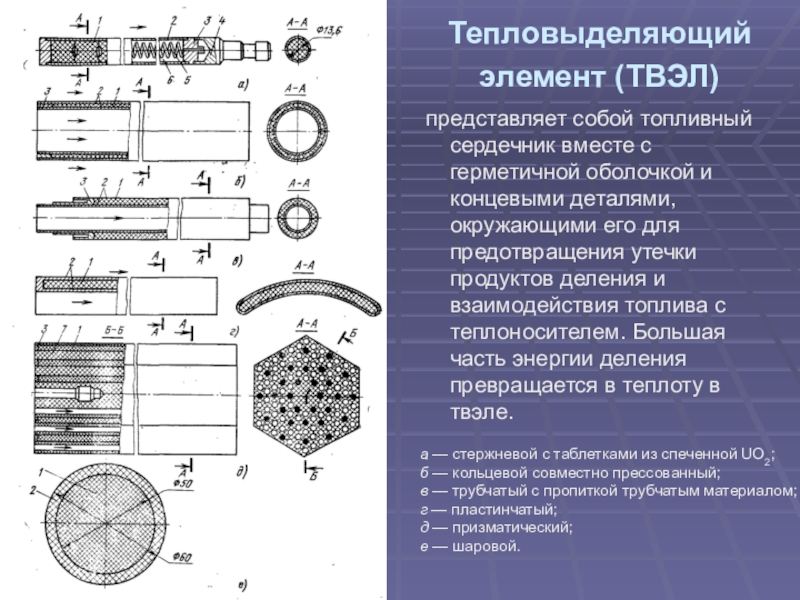

и концевыми деталями, окружающими его для предотвращения утечки продуктов деления и взаимодействия топлива с теплоносителем. Большая часть энергии деления превращается в теплоту в твэле.

а — стержневой с таблетками из спеченной UO2;
б — кольцевой совместно прессованный;
в — трубчатый с пропиткой трубчатым материалом;
г — пластинчатый;
д — призматический;
е — шаровой.

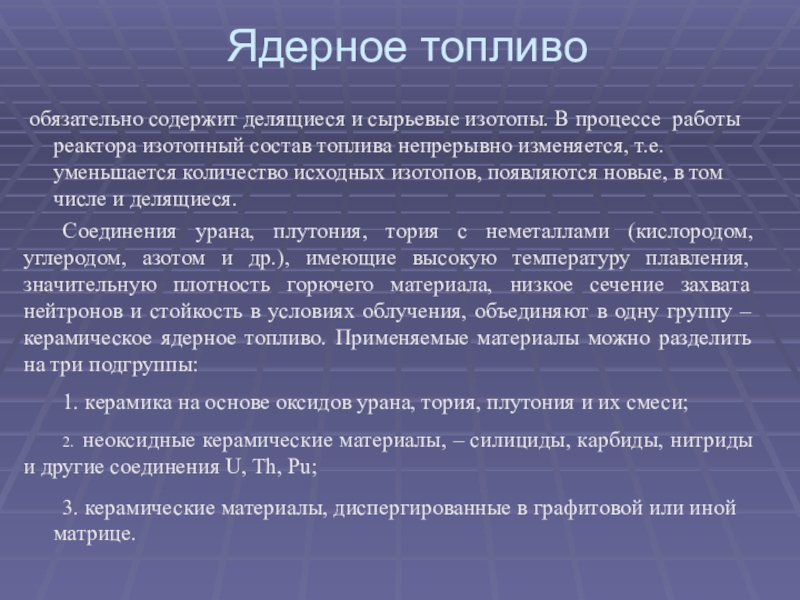

изотопный состав топлива непрерывно изменяется, т.е. уменьшается количество исходных изотопов, появляются новые, в том числе и делящиеся.
Соединения урана, плутония, тория с неметаллами (кислородом, углеродом, азотом и др.), имеющие высокую температуру плавления, значительную плотность горючего материала, низкое сечение захвата нейтронов и стойкость в условиях облучения, объединяют в одну группу – керамическое ядерное топливо. Применяемые материалы можно разделить на три подгруппы:
1. керамика на основе оксидов урана, тория, плутония и их смеси;
2.  неоксидные керамические материалы, – силициды, карбиды, нитриды и другие соединения U, Th, Pu;
3. керамические материалы, диспергированные в графитовой или иной матрице.

без заметных изменений физических свойств.

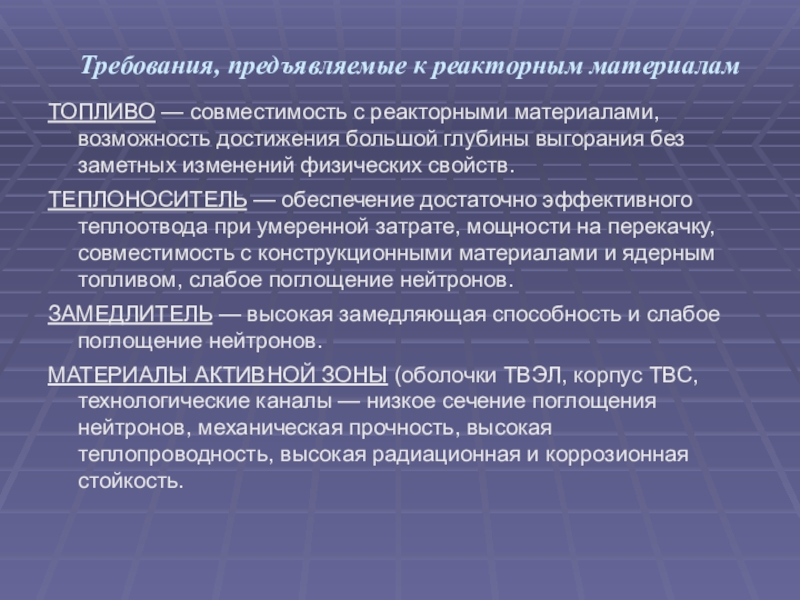

ТЕПЛОНОСИТЕЛЬ — обеспечение достаточно эффективного теплоотвода при умеренной затрате, мощности на перекачку, совместимость с конструкционными материалами и ядерным топливом, слабое поглощение нейтронов.
ЗАМЕДЛИТЕЛЬ — высокая замедляющая способность и слабое поглощение нейтронов.
МАТЕРИАЛЫ АКТИВНОЙ ЗОНЫ (оболочки ТВЭЛ, корпус ТВС, технологические каналы — низкое сечение поглощения нейтронов, механическая прочность, высокая теплопроводность, высокая радиационная и коррозионная стойкость.

Требования, предъявляемые к реакторным материалам
