Презентация, доклад на тему Общие сведения о ПС
Содержание
- 1. Общие сведения о ПС
- 2. Цель урока: Ознакомиться с классификацией кранов мостового типа, их назначением, основными техническими характеристиками и геометрическими параметрами
- 3. Каждая машина представляет собой механизм или
- 4. Краны общего назначения

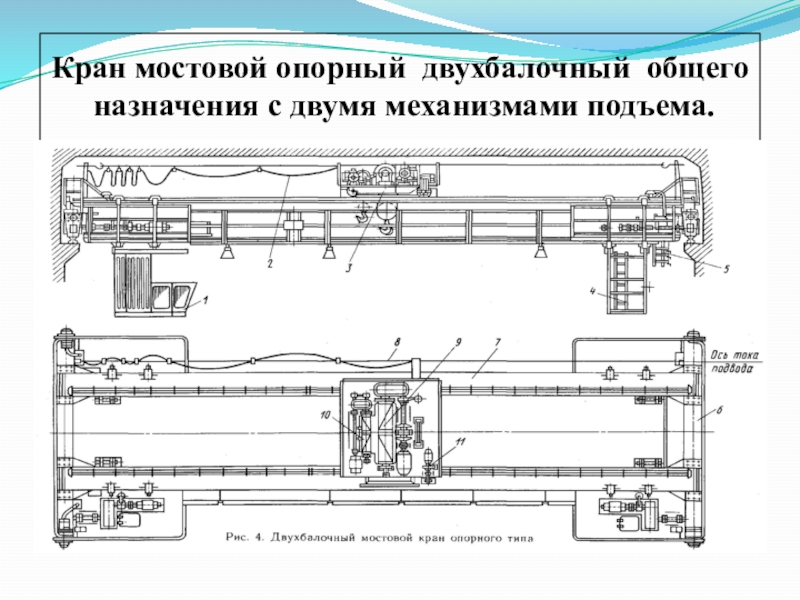

- 5. Кран мостовой опорный двухбалочный общего назначения с двумя механизмами подъема.
- 6. Кран мостовой подвесной однобалочный управляемый
- 7. Краны

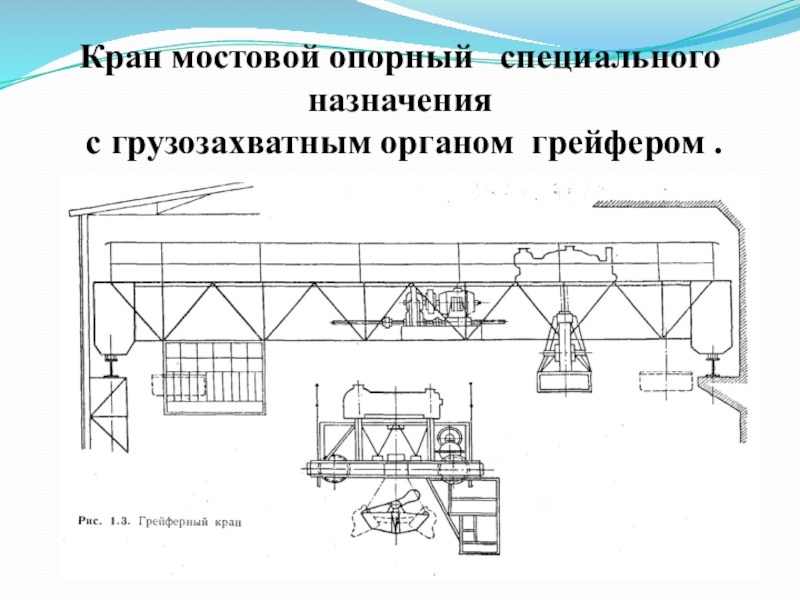

- 8. Кран мостовой опорный специального назначения с грузозахватным органом грейфером .

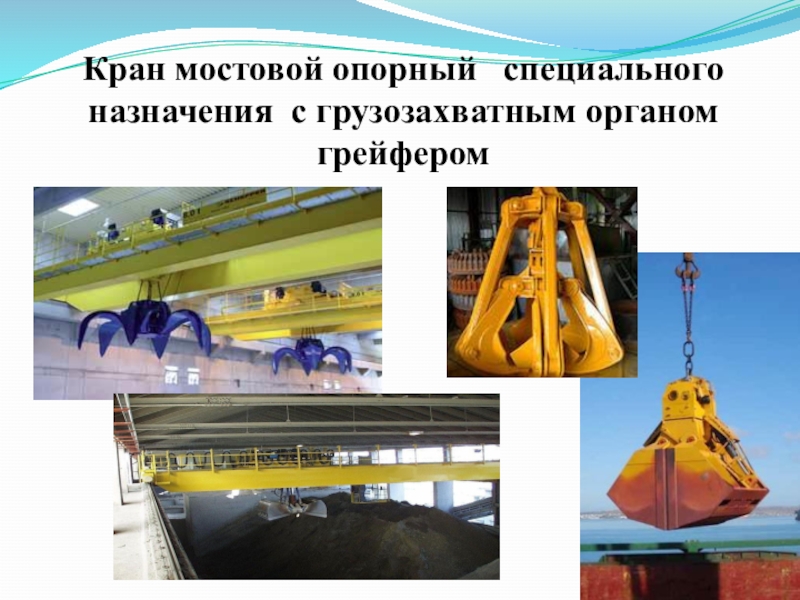

- 9. Кран мостовой опорный специального назначения с грузозахватным органом грейфером

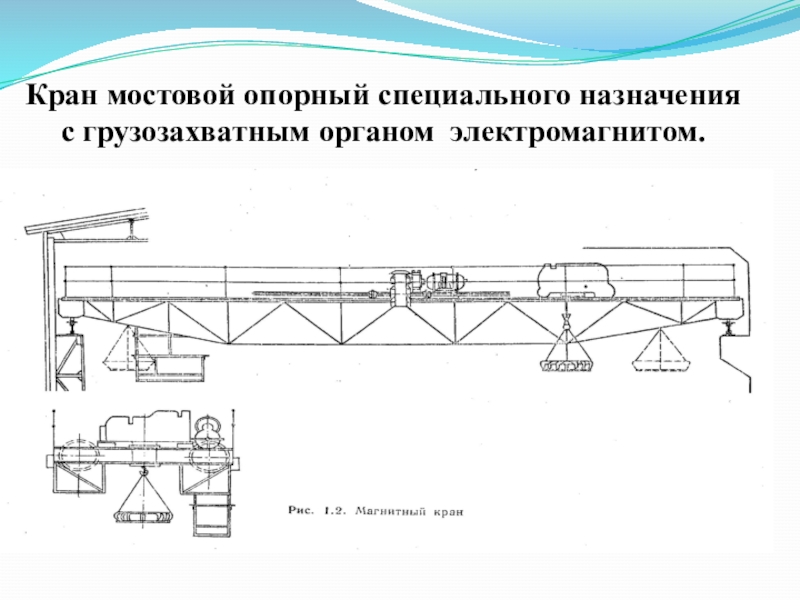

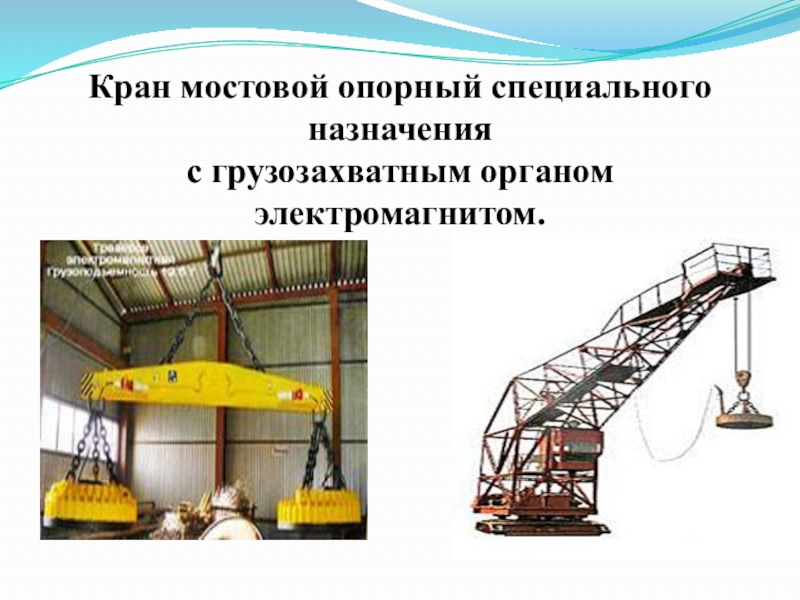

- 10. Кран мостовой опорный специального назначения с грузозахватным органом электромагнитом.
- 11. Кран мостовой опорный специального назначения с грузозахватным органом электромагнитом.

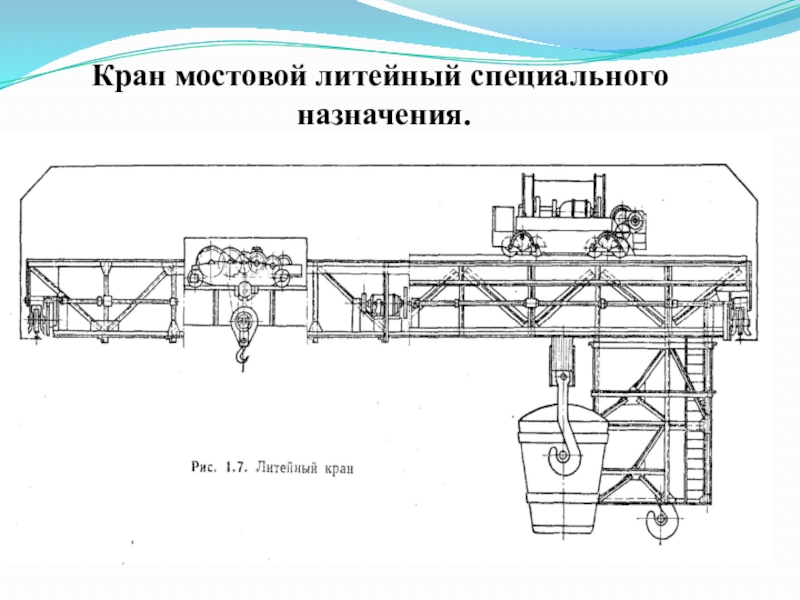

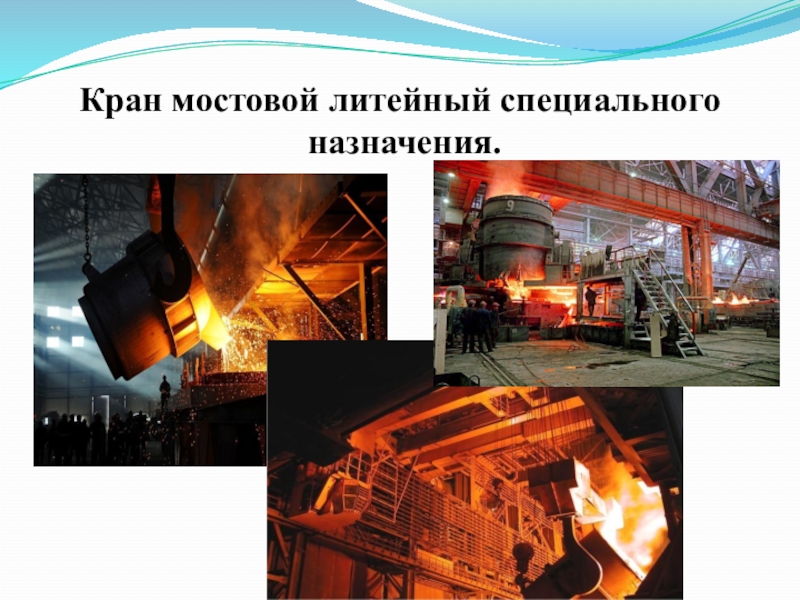

- 12. Кран мостовой литейный специального назначения.
- 13. Кран мостовой литейный специального назначения.
- 14. Кран – штабелер с двумя телескопическими колоннами и клещевым захватом для рулона
- 15. Кран – штабелер с двумя телескопическими колоннамии клещевым захватом для рулона
- 16. Слайд 16
- 17. Слайд 17

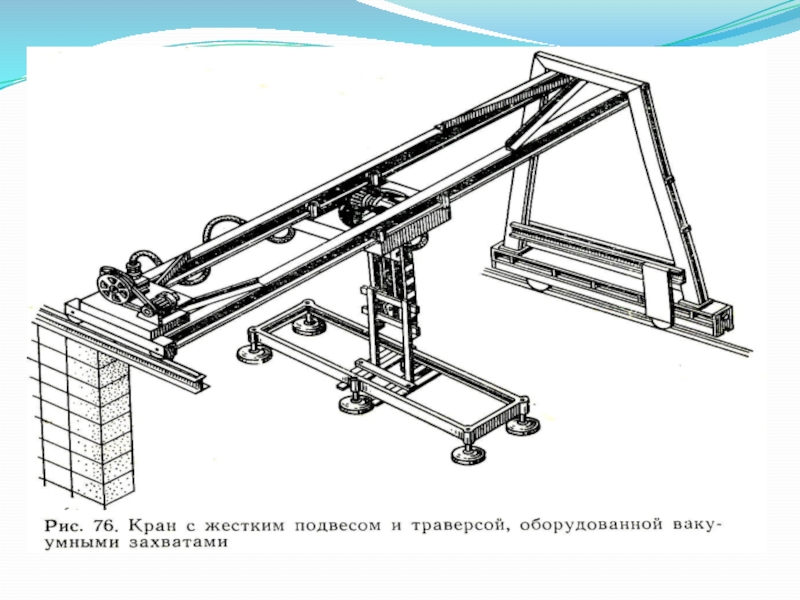

- 18. Кран с траверсой
- 19. Техническая характеристика кранов.ГРУЗОПОДЪЕМНОСТЬ – наибольшая допустимая масса
- 20. Геометрические параметры крана Высота подъёма- расстояние
- 21. Вопросы по закреплению материала1.Какие краны относятся к
Цель урока: Ознакомиться с классификацией кранов мостового типа, их назначением, основными техническими характеристиками и геометрическими параметрами
Слайд 2Цель урока: Ознакомиться с классификацией кранов мостового типа, их назначением, основными
техническими характеристиками и геометрическими параметрами
Слайд 3 Каждая машина представляет собой механизм или комплекс механизмов, сконструированный для
выполнения полезной работы.
Механизм — это кинематическая цепь элементов (деталей и узлов), предназначенная для совершения определенных целесообразных движений.
Работа подъемных сооружений совершается по определенному циклу, который слагается из подвешивания или захвата груза, рабочего хода (подъем, перемещение в горизонтальной плоскости и опускание груза), освобождения груза и холостого хода к месту повторной загрузки.
Механизм — это кинематическая цепь элементов (деталей и узлов), предназначенная для совершения определенных целесообразных движений.
Работа подъемных сооружений совершается по определенному циклу, который слагается из подвешивания или захвата груза, рабочего хода (подъем, перемещение в горизонтальной плоскости и опускание груза), освобождения груза и холостого хода к месту повторной загрузки.
Слайд 6

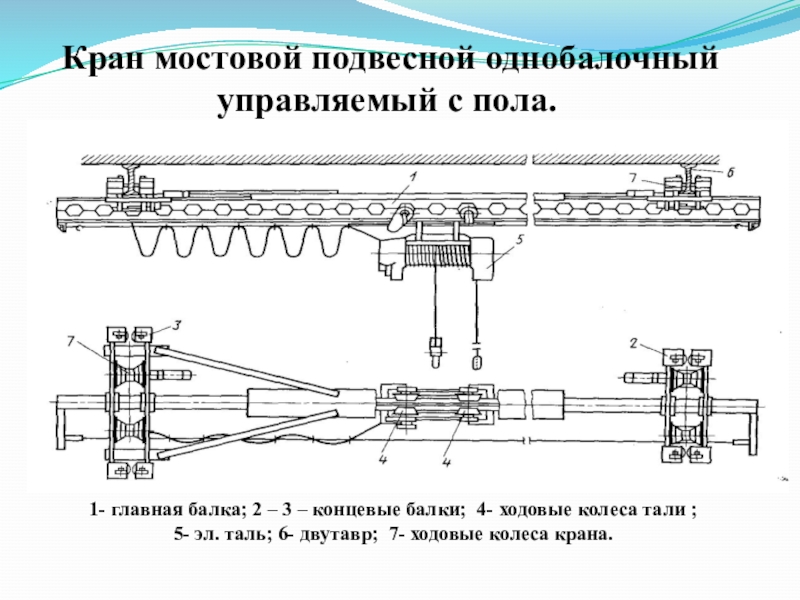

Кран мостовой подвесной однобалочный
управляемый с пола.
1- главная балка; 2 –
3 – концевые балки; 4- ходовые колеса тали ;
5- эл. таль; 6- двутавр; 7- ходовые колеса крана.
5- эл. таль; 6- двутавр; 7- ходовые колеса крана.
Слайд 19Техническая характеристика кранов.
ГРУЗОПОДЪЕМНОСТЬ – наибольшая допустимая масса груза, на подъем которого
рассчитан кран, масса грейфера, электромагнита, и СГУ включены в грузоподъемность
СКОРОСТЬ РАБОЧЕГО ДВИЖЕНИЯ крана (подъема, опускания, передвижения крана и тележки) –перемещение в единицу времени, м/с.
УСТАНОВЛЕННАЯ МОЩНОСТЬ – суммарная мощность электродвигателей всех механизмов крана, кВт.
СКОРОСТЬ РАБОЧЕГО ДВИЖЕНИЯ крана (подъема, опускания, передвижения крана и тележки) –перемещение в единицу времени, м/с.
УСТАНОВЛЕННАЯ МОЩНОСТЬ – суммарная мощность электродвигателей всех механизмов крана, кВт.
Слайд 20Геометрические параметры крана
Высота подъёма- расстояние по вертикали от уровня
пола до грузозахватного органа находящегося в крайнем верхнем рабочем положении.
Глубина опускания- расстояние по вертикали от крайнего верхнего положения грузозахватного органа до крайнего нижнего рабочего положения его.
Пролёт- расстояние по горизонтали между осями рельсов кранового пути.
База- расстояние между вертикальными осями передних и задних колёс или балансировочных тележек грузоподъёмного крана.
Вылет консоли- (L) расстояние от опоры до крайнего положения крюка.
Глубина опускания- расстояние по вертикали от крайнего верхнего положения грузозахватного органа до крайнего нижнего рабочего положения его.
Пролёт- расстояние по горизонтали между осями рельсов кранового пути.
База- расстояние между вертикальными осями передних и задних колёс или балансировочных тележек грузоподъёмного крана.
Вылет консоли- (L) расстояние от опоры до крайнего положения крюка.
Слайд 21Вопросы по закреплению материала
1.Какие краны относятся к кранам специального назначения ?
2. Назначение кранов?
3. Какие грузы перемещают грейферные краны?
