Презентация, доклад на тему Общие понятия о насосах. Центробежные насосы

гидравлики, теплотехники и аэродинамики    Тема: Общие понятия о насосах. Центробежные насосы.

Преподаватель: Стурова Виктория Андреевна

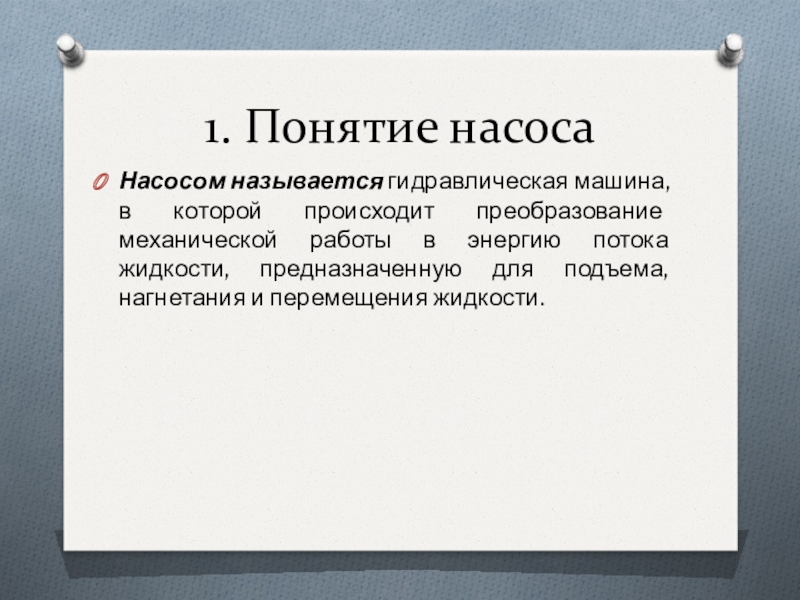

работы в энергию потока жидкости, предназначенную для подъема, нагнетания и перемещения жидкости.

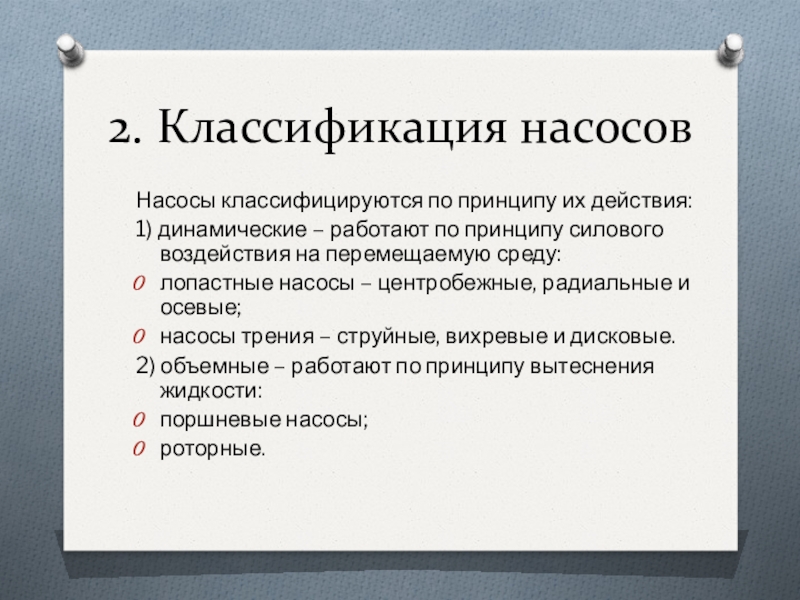

работают по принципу силового воздействия на перемещаемую среду:
лопастные насосы – центробежные, радиальные и осевые;
насосы трения – струйные, вихревые и дисковые.
2) объемные – работают по принципу вытеснения жидкости:
поршневые насосы;
роторные.

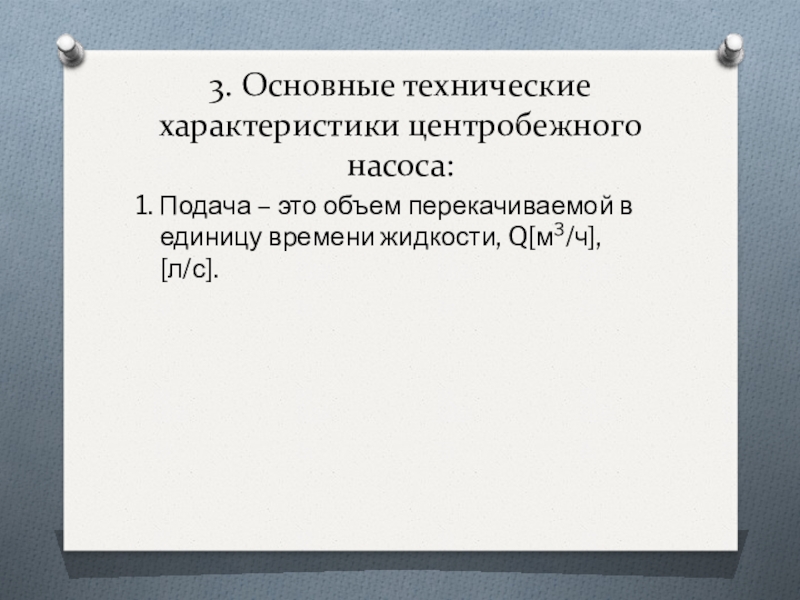

в единицу времени жидкости, Q[м3/ч], [л/с].

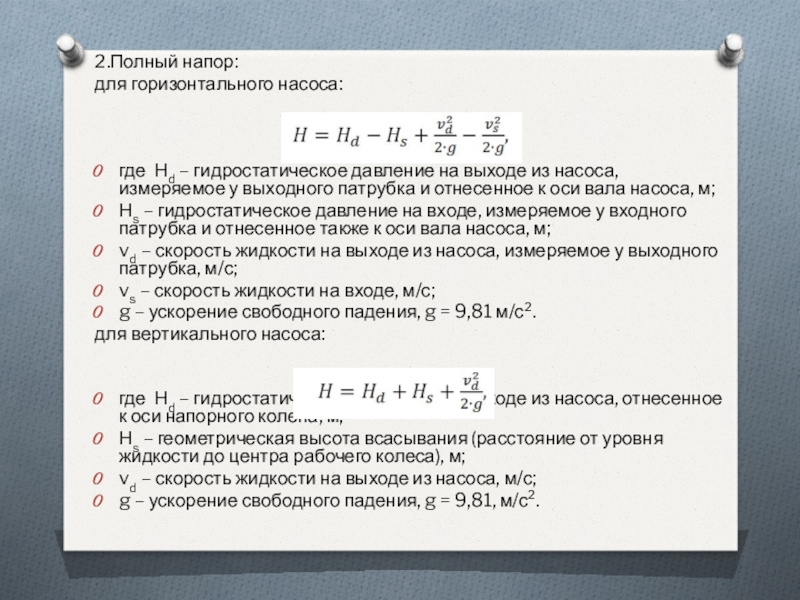

насоса, измеряемое у выходного патрубка и отнесенное к оси вала насоса, м;
Нs – гидростатическое давление на входе, измеряемое у входного патрубка и отнесенное также к оси вала насоса, м;
vd – скорость жидкости на выходе из насоса, измеряемое у выходного патрубка, м/с;
vs – скорость жидкости на входе, м/с;
g – ускорение свободного падения, g = 9,81 м/с2.
для вертикального насоса:


где Нd – гидростатическое давление на выходе из насоса, отнесенное к оси напорного колена, м;
Нs – геометрическая высота всасывания (расстояние от уровня жидкости до центра рабочего колеса), м;
vd – скорость жидкости на выходе из насоса, м/с;
g – ускорение свободного падения, g = 9,81, м/с2.

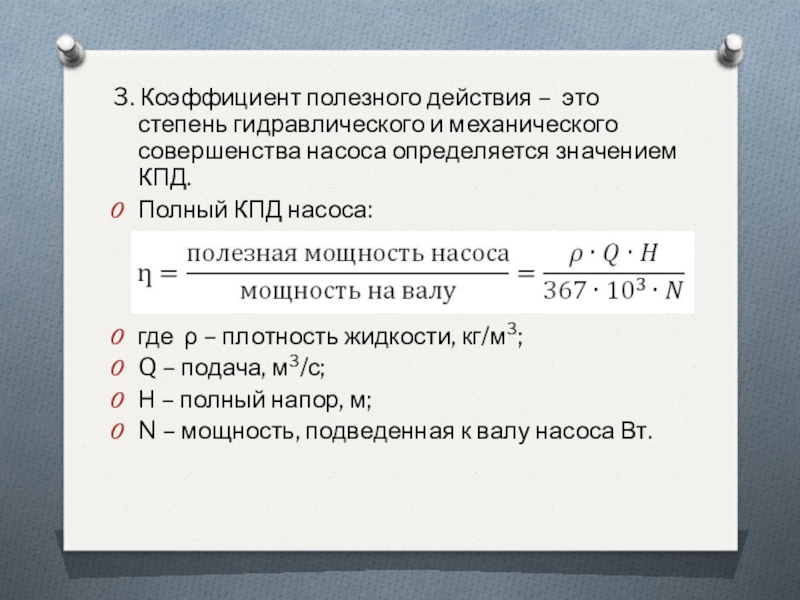

насоса определяется значением КПД.
Полный КПД насоса:



где ρ – плотность жидкости, кг/м3;
Q – подача, м3/с;
Н – полный напор, м;
N – мощность, подведенная к валу насоса Вт.

оборотов.

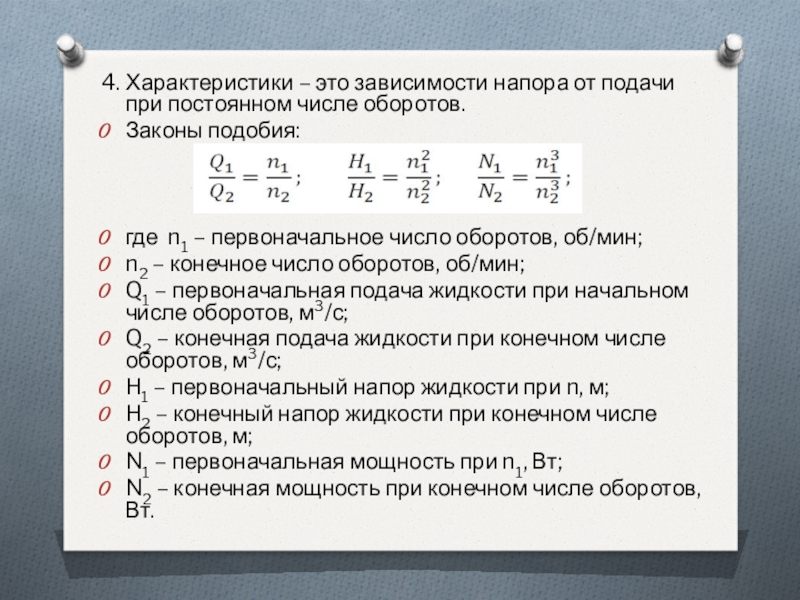

Законы подобия:



где n1 – первоначальное число оборотов, об/мин;
n2 – конечное число оборотов, об/мин;
Q1 – первоначальная подача жидкости при начальном числе оборотов, м3/с;
Q2 – конечная подача жидкости при конечном числе оборотов, м3/с;
Н1 – первоначальный напор жидкости при n, м;
Н2 – конечный напор жидкости при конечном числе оборотов, м;
N1 – первоначальная мощность при n1, Вт;
N2 – конечная мощность при конечном числе оборотов, Вт.

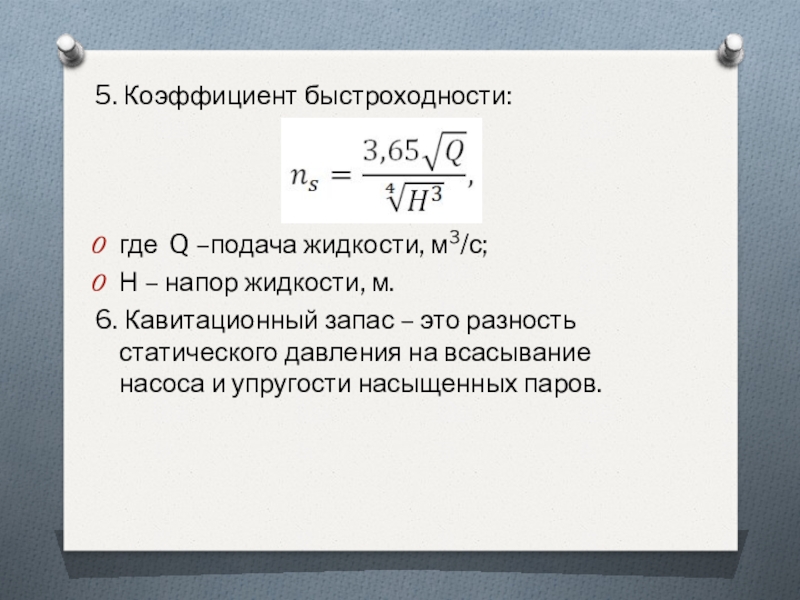

Кавитационный запас – это разность статического давления на всасывание насоса и упругости насыщенных паров.

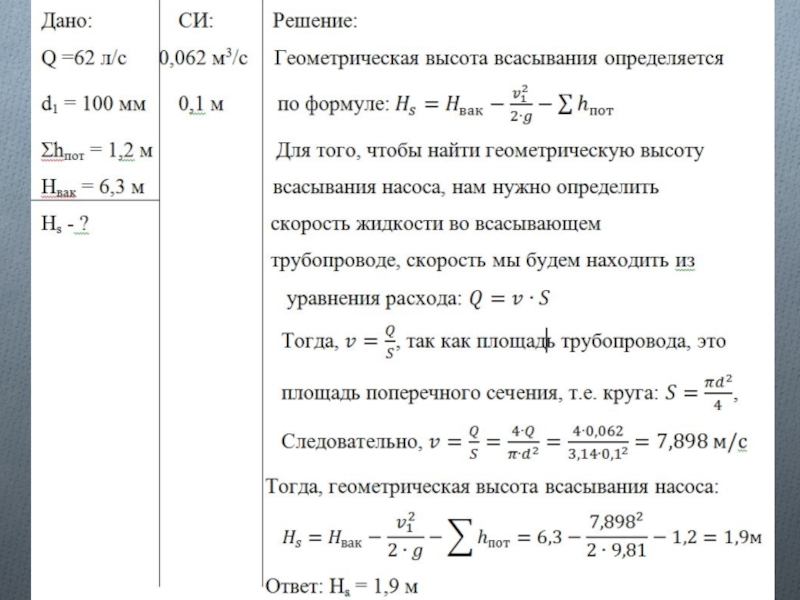

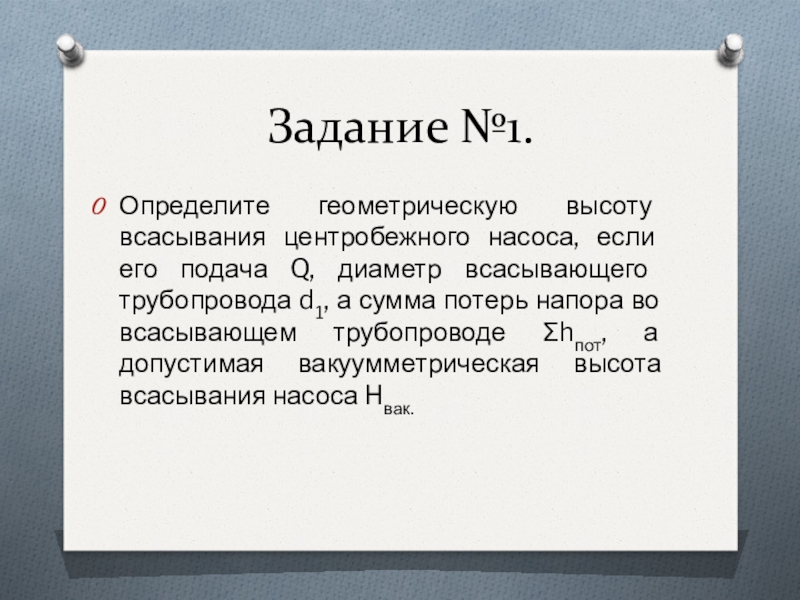

диаметр всасывающего трубопровода d1, а сумма потерь напора во всасывающем трубопроводе Σhпот, а допустимая вакуумметрическая высота всасывания насоса Hвак.

их виды.

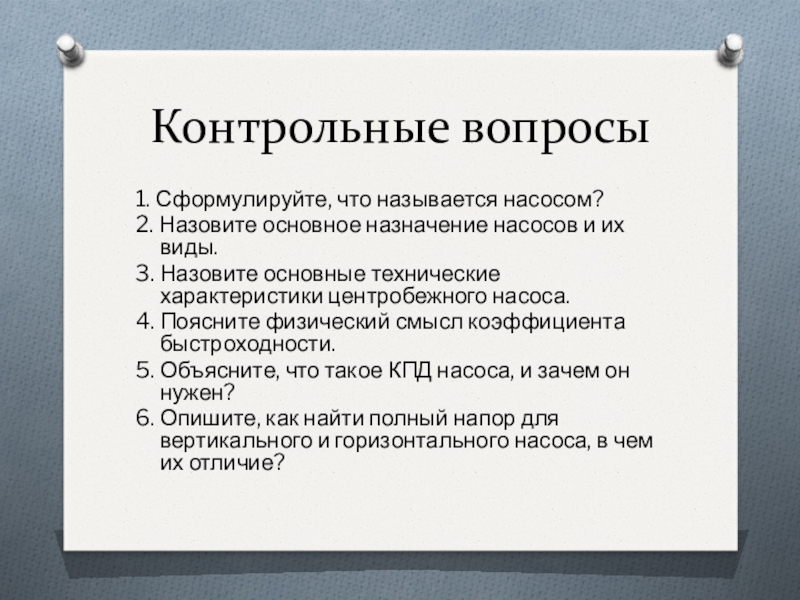

3. Назовите основные технические характеристики центробежного насоса.
4. Поясните физический смысл коэффициента быстроходности.
5. Объясните, что такое КПД насоса, и зачем он нужен?
6. Опишите, как найти полный напор для вертикального и горизонтального насоса, в чем их отличие?

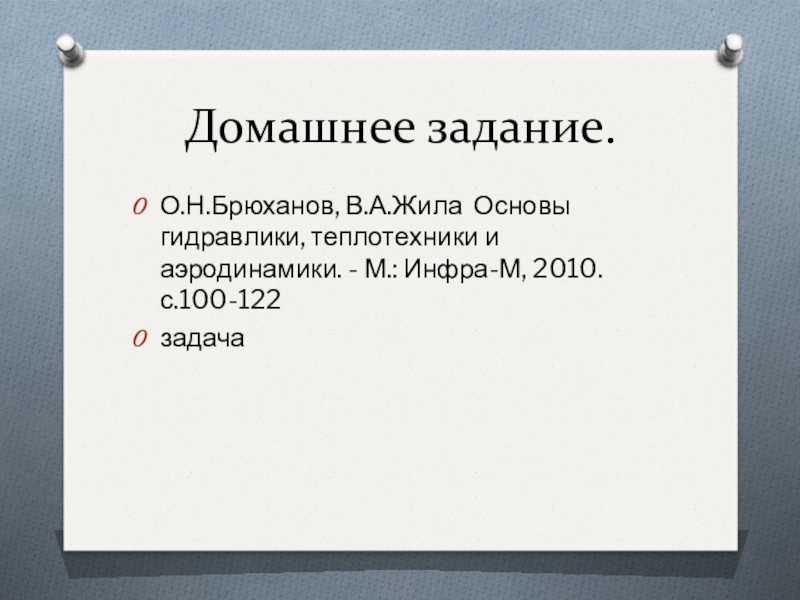

2010. с.100-122
задача

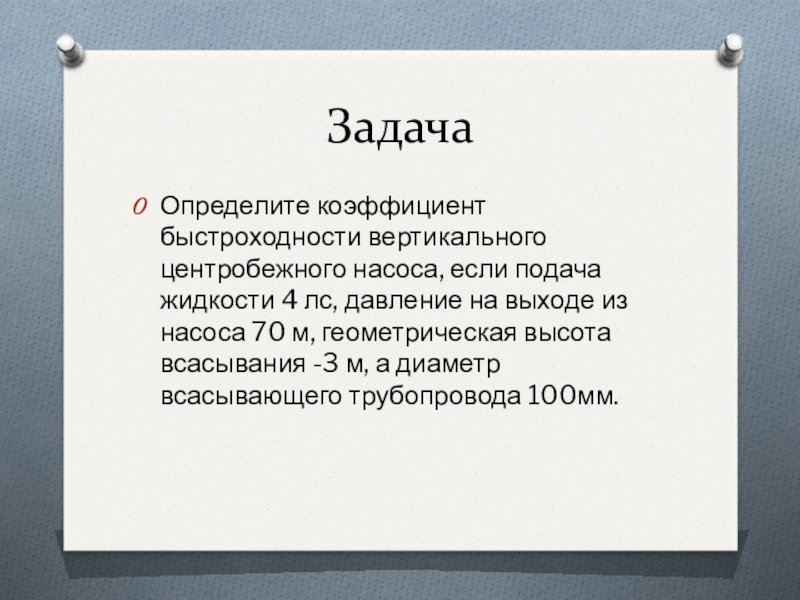

давление на выходе из насоса 70 м, геометрическая высота всасывания -3 м, а диаметр всасывающего трубопровода 100мм.

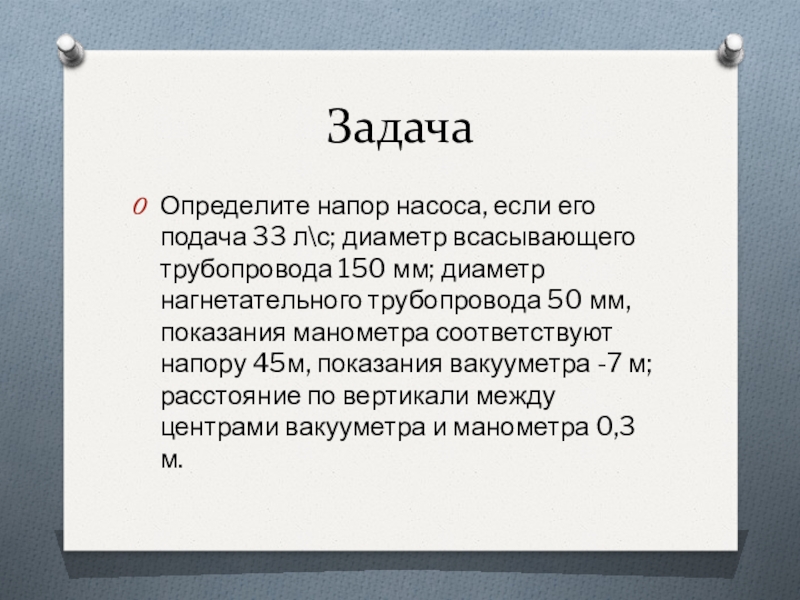

150 мм; диаметр нагнетательного трубопровода 50 мм, показания манометра соответствуют напору 45м, показания вакууметра -7 м; расстояние по вертикали между центрами вакууметра и манометра 0,3 м.
