ПМ 05.01 Устройство автомобиля
Тема: Общее устройство и работа системы питания инжекторного двигателя
Группа: АС18-31р
Преподаватель дисциплины: Альчимбаев Ерлан Есималиулы
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Общее устройство и работа системы питания инжекторного двигателя
Содержание
- 1. Общее устройство и работа системы питания инжекторного двигателя
- 2. Основная задача системы питания инжекторного двигателя заключается в обеспечении
- 3. Система питания
- 4. Устройство системы питания
- 5. Электробензонасос
- 6. 2. Топливный фильтр – предназначен для очистки топлива от
- 7. Топливный фильтр
- 8. 4. Рампа форсунок с топливными форсунками – конструкция
- 9. Для стабильной работы двигателя необходимо обеспечить сбалансированное
Основная задача системы питания инжекторного двигателя заключается в обеспечении подачи оптимального количества бензина в двигатель при разных режимах работы. Подача бензина в двигатель осуществляется с помощью форсунок, которые установлены во впускном трубопроводе.Устройство инжектора
Слайд 1МИНИСТЕРСТВА ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН ГККП УПРАВЛЕНИЯ ОБРАЗОВАНИЯ ГОРОДА ШЫМКЕНТ
"ИНДУСТРИАЛЬНО-ТЕХНИЧЕСКИЙ КОЛЛЕДЖ«

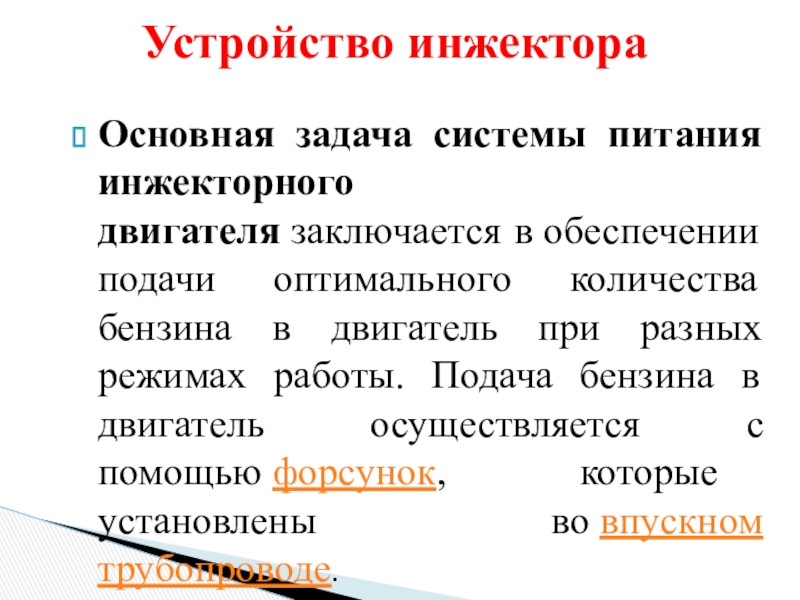

Слайд 2Основная задача системы питания инжекторного двигателя заключается в обеспечении подачи оптимального количества бензина
в двигатель при разных режимах работы. Подача бензина в двигатель осуществляется с помощью форсунок, которые установлены во впускном трубопроводе.
Устройство инжектора
Слайд 4

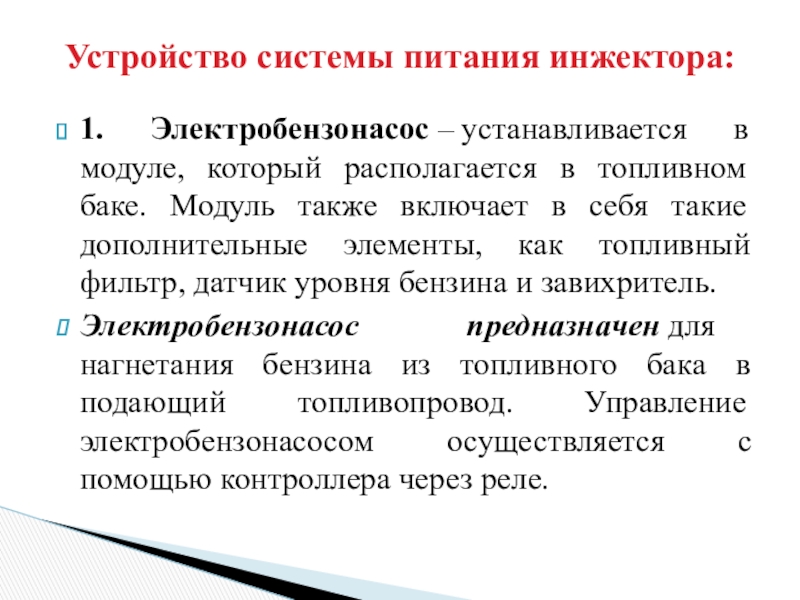

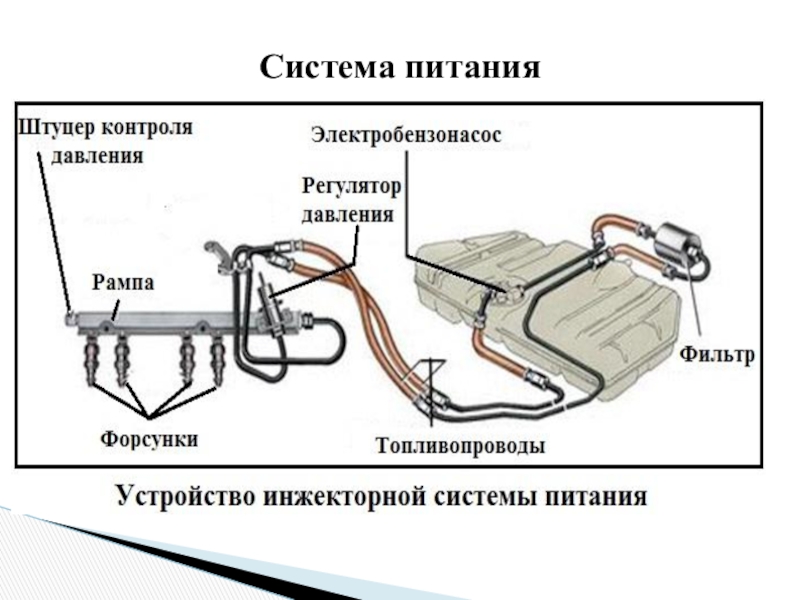

Устройство системы питания инжектора:
1. Электробензонасос – устанавливается в модуле, который располагается в
топливном баке. Модуль также включает в себя такие дополнительные элементы, как топливный фильтр, датчик уровня бензина и завихритель.

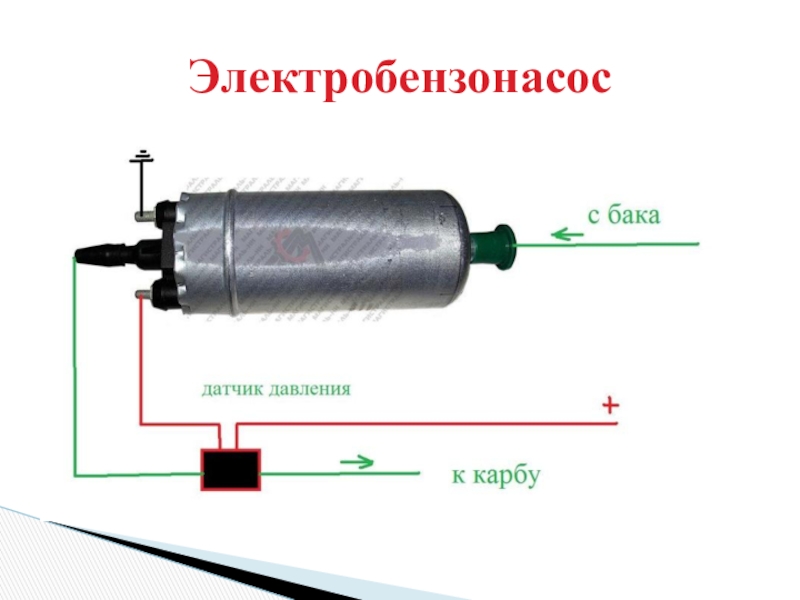

Электробензонасос предназначен для нагнетания бензина из топливного бака в подающий топливопровод. Управление электробензонасосом осуществляется с помощью контроллера через реле.
Электробензонасос предназначен для нагнетания бензина из топливного бака в подающий топливопровод. Управление электробензонасосом осуществляется с помощью контроллера через реле.

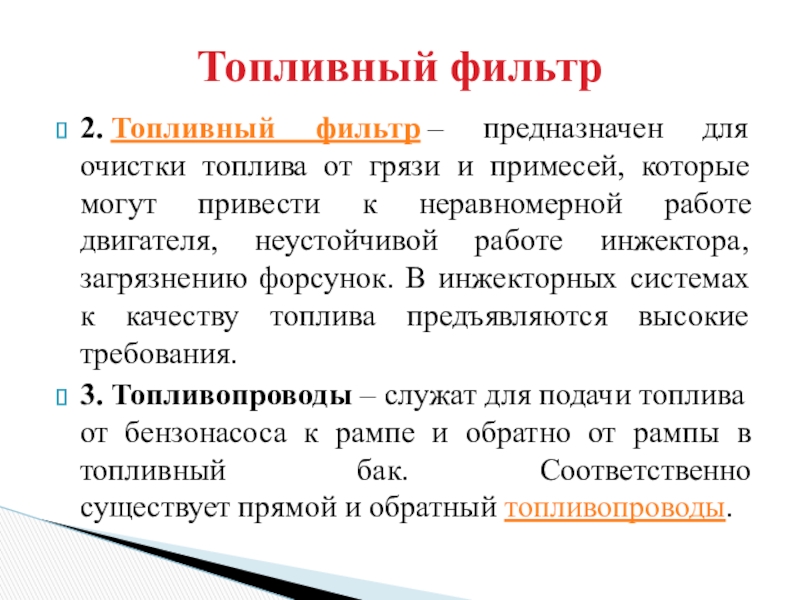

Слайд 62. Топливный фильтр – предназначен для очистки топлива от грязи и примесей, которые
могут привести к неравномерной работе двигателя, неустойчивой работе инжектора, загрязнению форсунок. В инжекторных системах к качеству топлива предъявляются высокие требования.
3. Топливопроводы – служат для подачи топлива от бензонасоса к рампе и обратно от рампы в топливный бак. Соответственно существует прямой и обратный топливопроводы.
3. Топливопроводы – служат для подачи топлива от бензонасоса к рампе и обратно от рампы в топливный бак. Соответственно существует прямой и обратный топливопроводы.

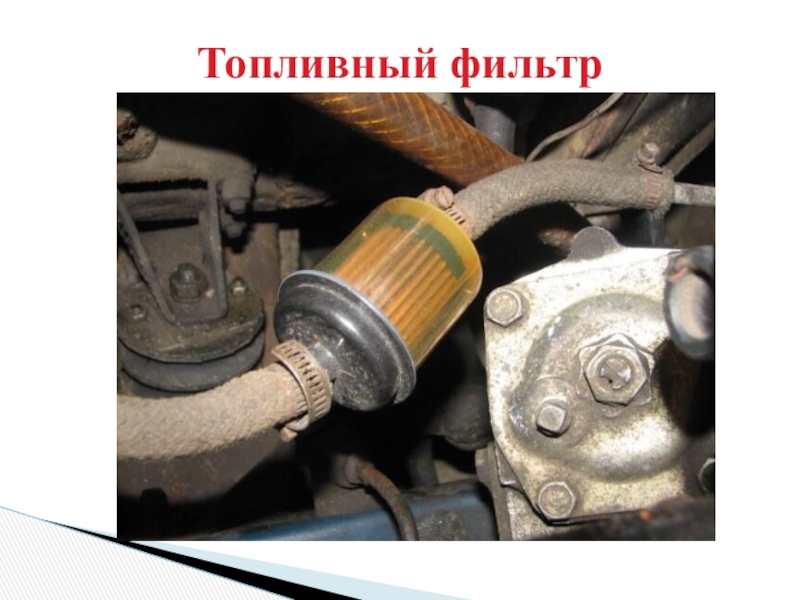

Топливный фильтр

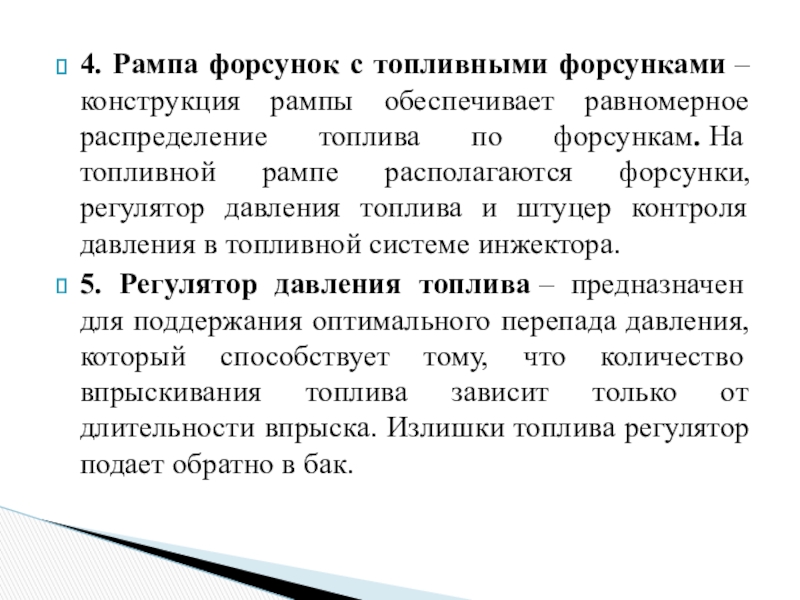

Слайд 84. Рампа форсунок с топливными форсунками – конструкция рампы обеспечивает равномерное распределение
топлива по форсункам. На топливной рампе располагаются форсунки, регулятор давления топлива и штуцер контроля давления в топливной системе инжектора.
5. Регулятор давления топлива – предназначен для поддержания оптимального перепада давления, который способствует тому, что количество впрыскивания топлива зависит только от длительности впрыска. Излишки топлива регулятор подает обратно в бак.
5. Регулятор давления топлива – предназначен для поддержания оптимального перепада давления, который способствует тому, что количество впрыскивания топлива зависит только от длительности впрыска. Излишки топлива регулятор подает обратно в бак.

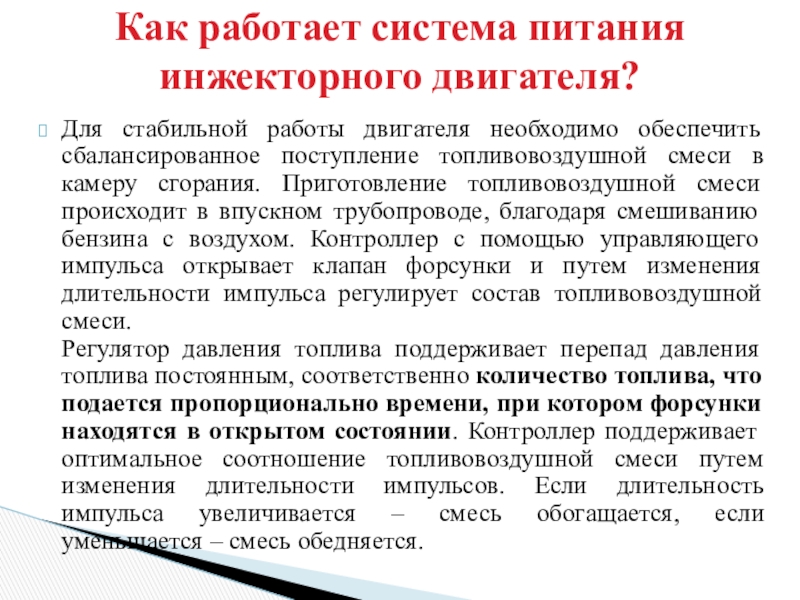

Слайд 9Для стабильной работы двигателя необходимо обеспечить сбалансированное поступление топливовоздушной смеси в
камеру сгорания. Приготовление топливовоздушной смеси происходит в впускном трубопроводе, благодаря смешиванию бензина с воздухом. Контроллер с помощью управляющего импульса открывает клапан форсунки и путем изменения длительности импульса регулирует состав топливовоздушной смеси.
Регулятор давления топлива поддерживает перепад давления топлива постоянным, соответственно количество топлива, что подается пропорционально времени, при котором форсунки находятся в открытом состоянии. Контроллер поддерживает оптимальное соотношение топливовоздушной смеси путем изменения длительности импульсов. Если длительность импульса увеличивается – смесь обогащается, если уменьшается – смесь обедняется.
Как работает система питания инжекторного двигателя?
