Слайд 1Обозначение электрических
Элементов на схемах, их параметры и проверка

Обозначение электрических Элементов на схемах, их параметры и проверка

Слайд 2резисторы
Резистор – изделие, предназначенное для создания в электрической цепи заданного сопротивления

току. В радиоэлектронной аппаратуре применяется непроволочные резисторы, токопроводящим элементом которых являются тонкие углеродистые или металлические плёнки, нанесённые на керамическую трубку либо стержень, а так же проволочные резисторы, токопроводящим элементом которых служит проволока из высокоомного сплава, намотанная на изолирующий каркас.

резисторыРезистор – изделие, предназначенное для создания в электрической цепи заданного сопротивления току. В радиоэлектронной аппаратуре применяется непроволочные

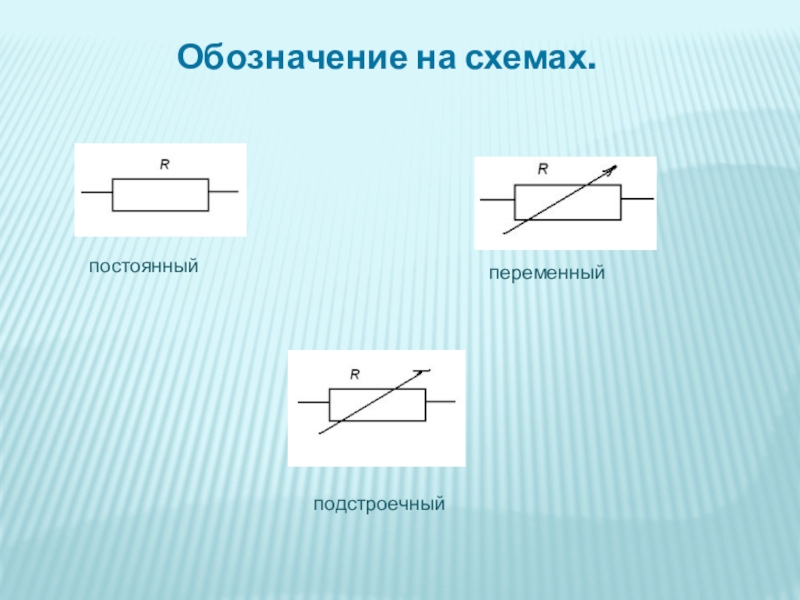

Слайд 3Обозначение на схемах.
постоянный
переменный
подстроечный

Обозначение на схемах.постоянныйпеременныйподстроечный

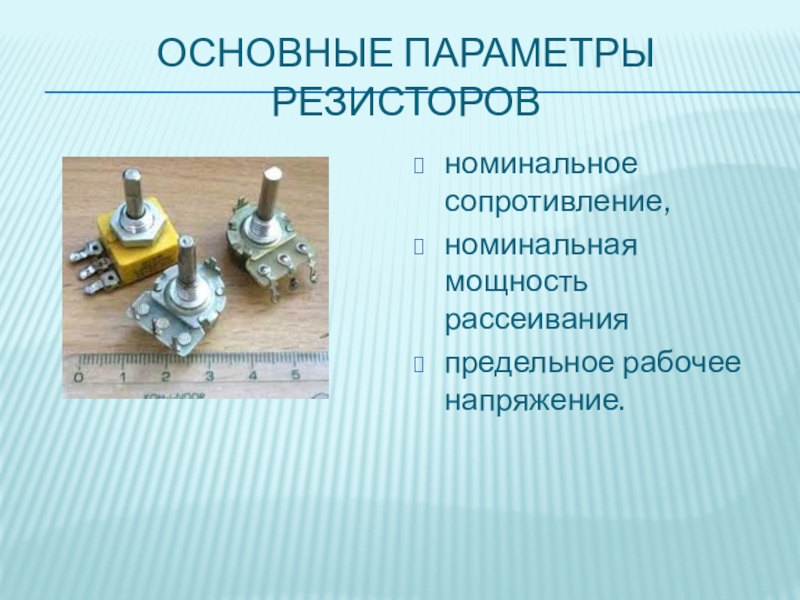

Слайд 4Основные параметры резисторов
номинальное сопротивление,
номинальная мощность рассеивания
предельное рабочее напряжение.

Основные параметры резисторовноминальное сопротивление, номинальная мощность рассеивания предельное рабочее напряжение.

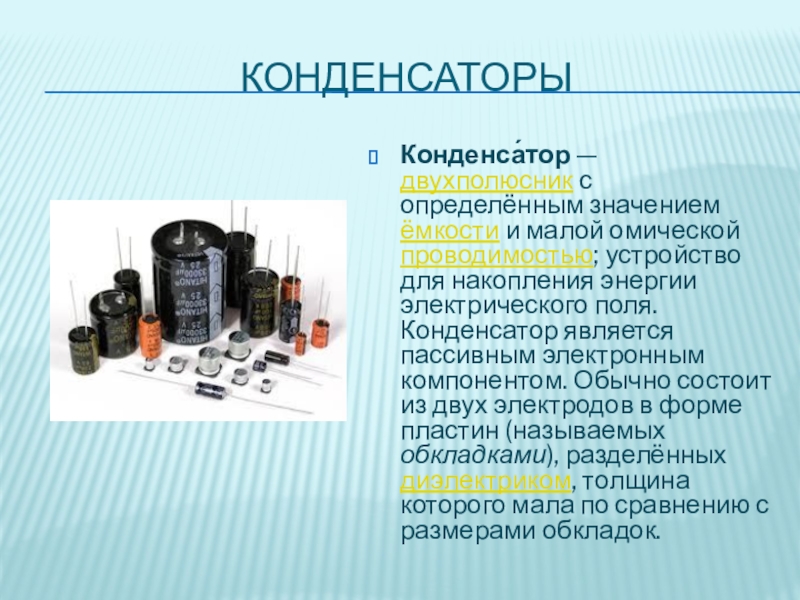

Слайд 5конденсаторы
Конденса́тор — двухполюсник с определённым значением ёмкости и малой омической проводимостью;

устройство для накопления энергии электрического поля. Конденсатор является пассивным электронным компонентом. Обычно состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок.

конденсаторыКонденса́тор — двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления энергии электрического поля.

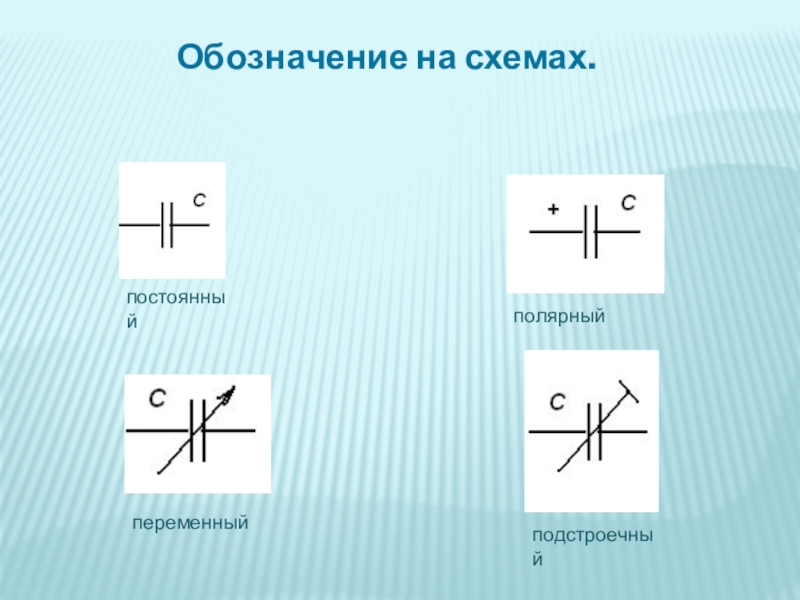

Слайд 6Обозначение на схемах.
постоянный
полярный
переменный
подстроечный

Обозначение на схемах.постоянныйполярныйпеременныйподстроечный

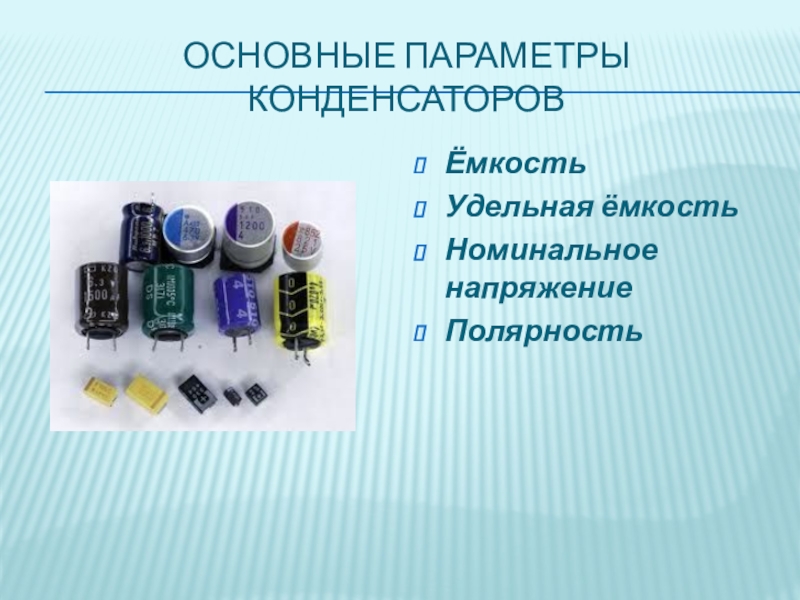

Слайд 7Основные параметры конденсаторов
Ёмкость
Удельная ёмкость
Номинальное напряжение
Полярность

Основные параметры конденсаторовЁмкостьУдельная ёмкостьНоминальное напряжениеПолярность

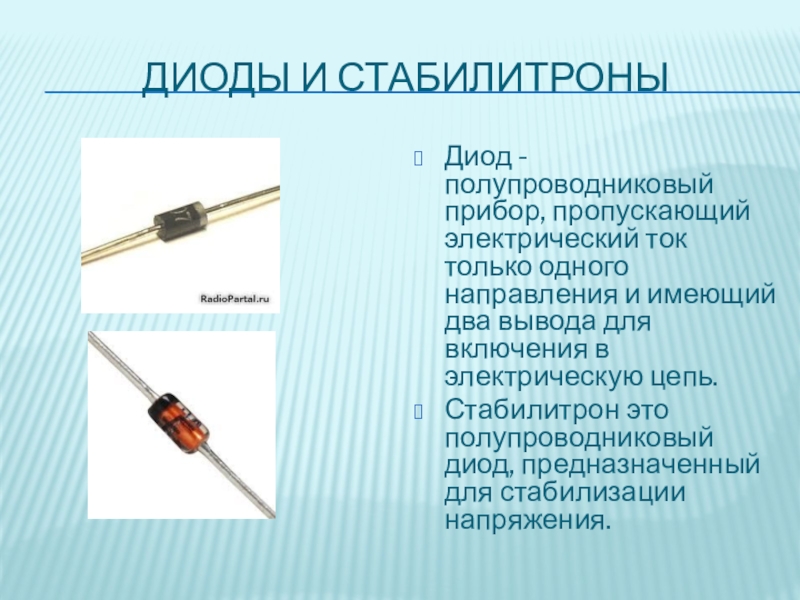

Слайд 8Диоды и стабилитроны
Диод - полупроводниковый прибор, пропускающий электрический ток только одного

направления и имеющий два вывода для включения в электрическую цепь.
Стабилитрон это полупроводниковый диод, предназначенный для стабилизации напряжения.

Диоды и стабилитроныДиод - полупроводниковый прибор, пропускающий электрический ток только одного направления и имеющий два вывода для

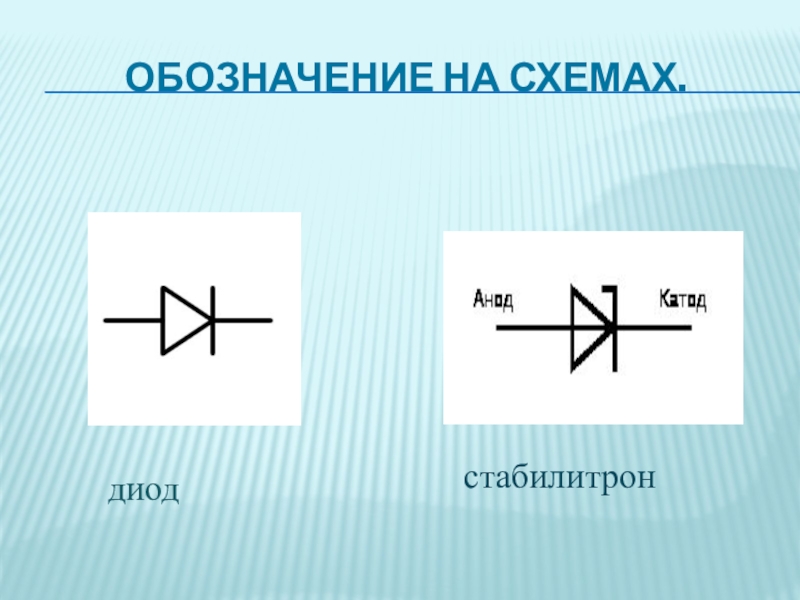

Слайд 9Обозначение на схемах.
диод
стабилитрон

Обозначение на схемах.диодстабилитрон

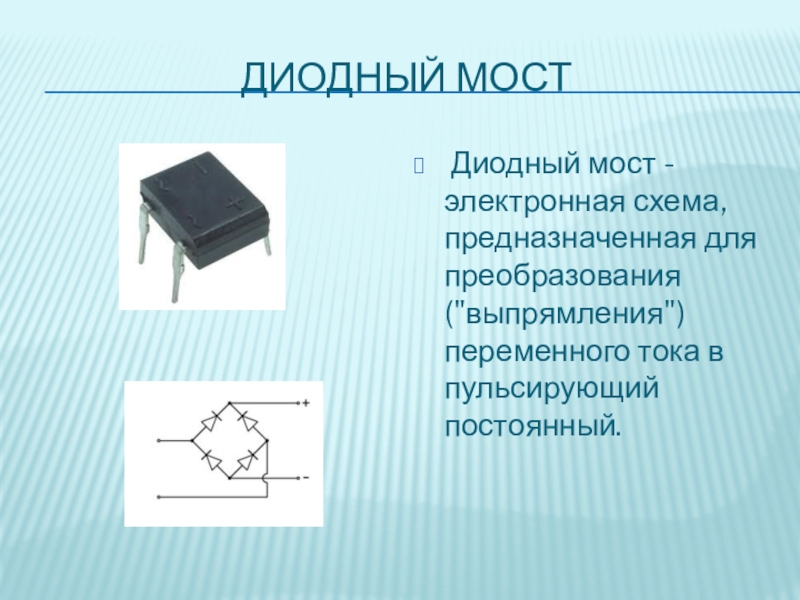

Слайд 10Диодный мост
Диодный мост - электронная схема, предназначенная для преобразования ("выпрямления")

переменного тока в пульсирующий постоянный.
Диодный мост Диодный мост - электронная схема, предназначенная для преобразования (

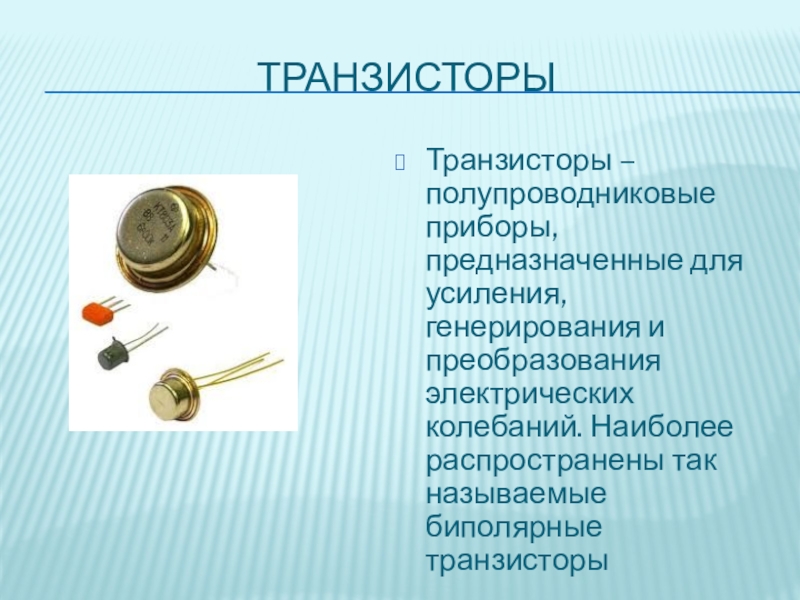

Слайд 11транзисторы
Транзисторы – полупроводниковые приборы, предназначенные для усиления, генерирования и преобразования электрических

колебаний. Наиболее распространены так называемые биполярные транзисторы
транзисторыТранзисторы – полупроводниковые приборы, предназначенные для усиления, генерирования и преобразования электрических колебаний. Наиболее распространены так называемые биполярные

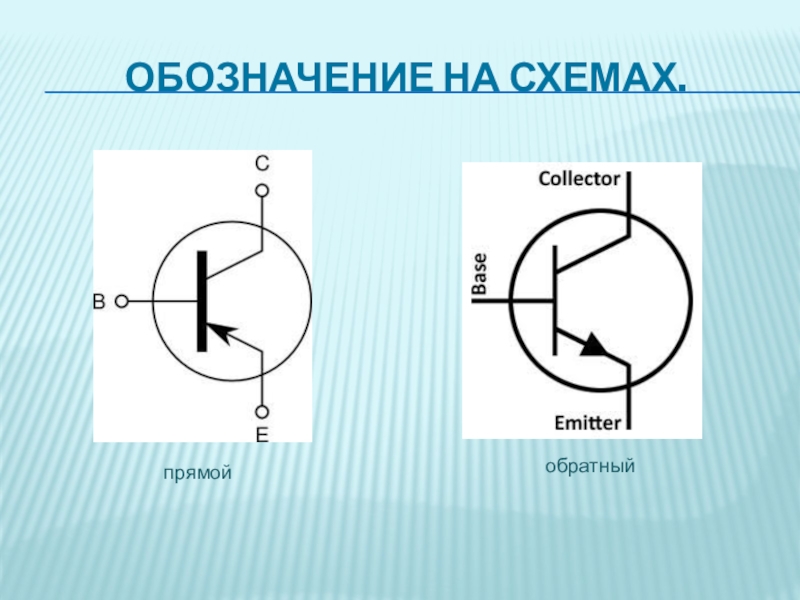

Слайд 12Обозначение на схемах.
прямой
обратный

Обозначение на схемах.прямойобратный

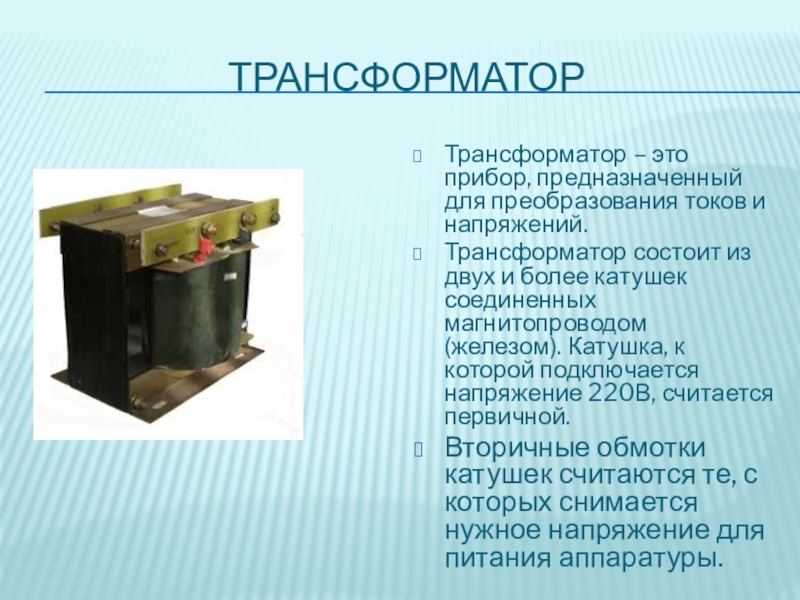

Слайд 13трансформатор
Трансформатор – это прибор, предназначенный для преобразования токов и напряжений.
Трансформатор

состоит из двух и более катушек соединенных магнитопроводом (железом). Катушка, к которой подключается напряжение 220В, считается первичной.
Вторичные обмотки катушек считаются те, с которых снимается нужное напряжение для питания аппаратуры.


трансформаторТрансформатор – это прибор, предназначенный для преобразования токов и напряжений. Трансформатор состоит из двух и более катушек

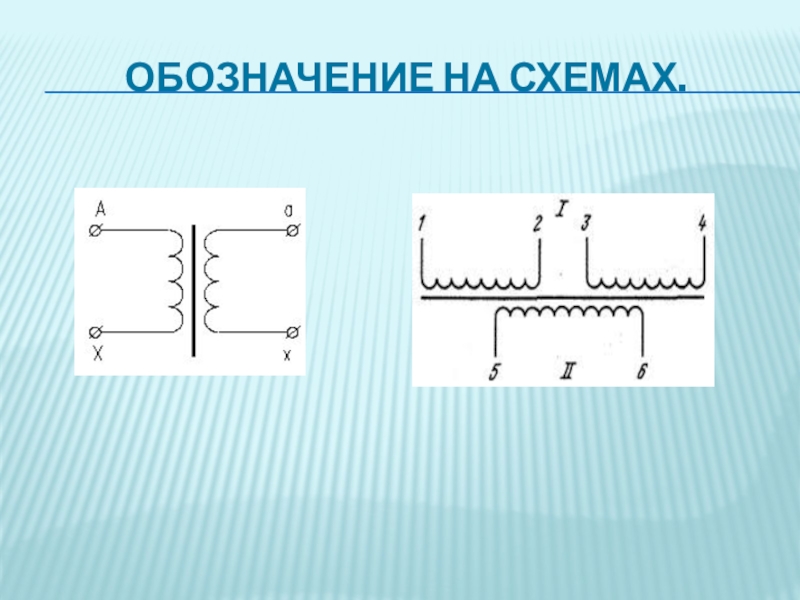

Слайд 14Обозначение на схемах.

Обозначение на схемах.

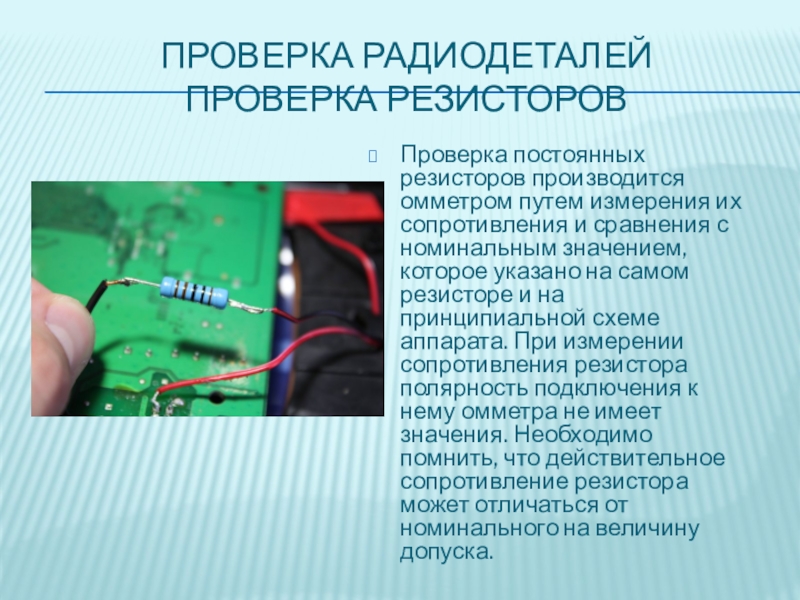

Слайд 15ПРОВЕРКА РАДИОДЕТАЛЕЙ ПРОВЕРКА РЕЗИСТОРОВ
Проверка постоянных резисторов производится омметром путем измерения их сопротивления

и сравнения с номинальным значением, которое указано на самом резисторе и на принципиальной схеме аппарата. При измерении сопротивления резистора полярность подключения к нему омметра не имеет значения. Необходимо помнить, что действительное сопротивление резистора может отличаться от номинального на величину допуска.
ПРОВЕРКА РАДИОДЕТАЛЕЙ ПРОВЕРКА РЕЗИСТОРОВПроверка постоянных резисторов производится омметром путем измерения их сопротивления и сравнения с номинальным значением,

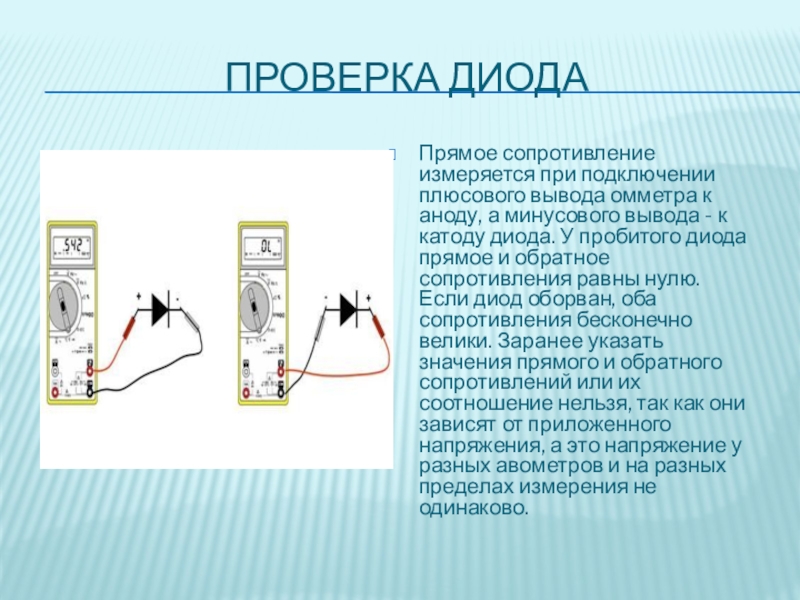

Слайд 16Проверка диода
Прямое сопротивление измеряется при подключении плюсового вывода омметра к аноду,

а минусового вывода - к катоду диода. У пробитого диода прямое и обратное сопротивления равны нулю. Если диод оборван, оба сопротивления бесконечно велики. Заранее указать значения прямого и обратного сопротивлений или их соотношение нельзя, так как они зависят от приложенного напряжения, а это напряжение у разных авометров и на разных пределах измерения не одинаково.
Проверка диодаПрямое сопротивление измеряется при подключении плюсового вывода омметра к аноду, а минусового вывода - к катоду

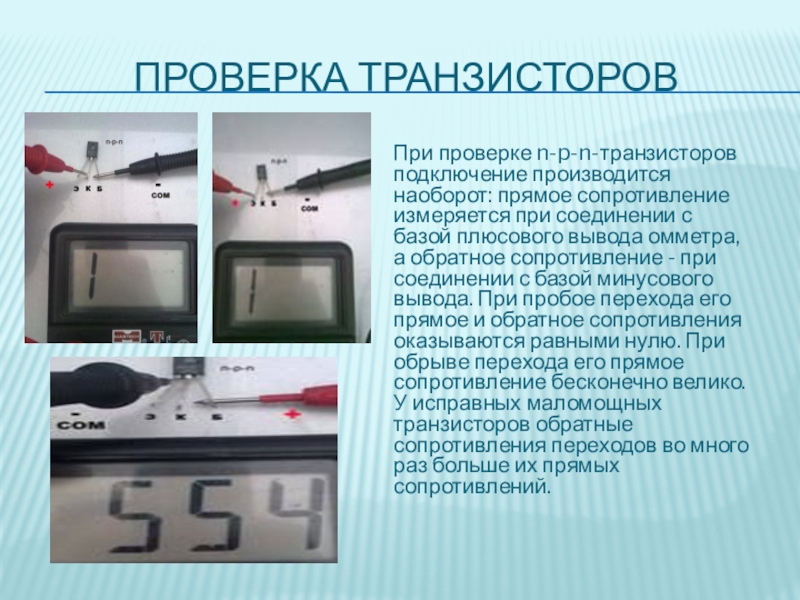

Слайд 17Проверка транзисторов
При проверке n-p-n-транзисторов подключение производится наоборот: прямое сопротивление измеряется при

соединении с базой плюсового вывода омметра, а обратное сопротивление - при соединении с базой минусового вывода. При пробое перехода его прямое и обратное сопротивления оказываются равными нулю. При обрыве перехода его прямое сопротивление бесконечно велико. У исправных маломощных транзисторов обратные сопротивления переходов во много раз больше их прямых сопротивлений.
Проверка транзисторовПри проверке n-p-n-транзисторов подключение производится наоборот: прямое сопротивление измеряется при соединении с базой плюсового вывода омметра,

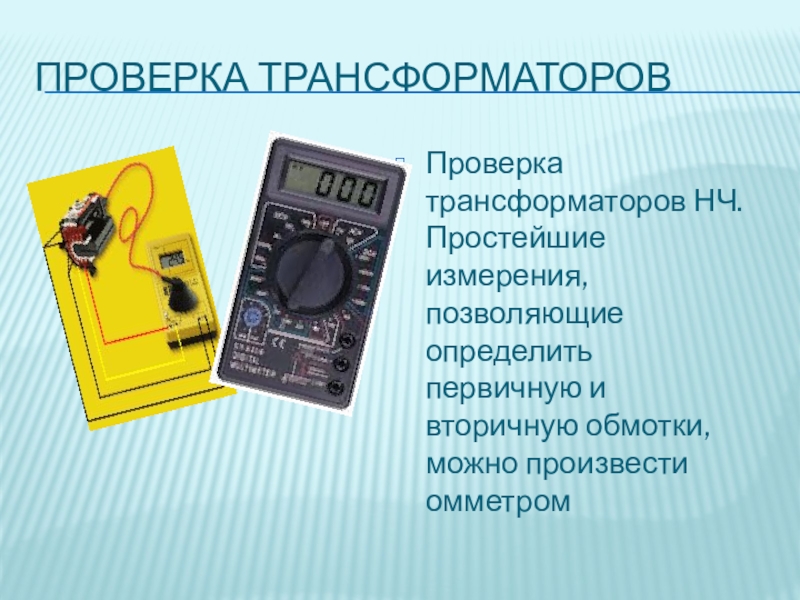

Слайд 18Проверка трансформаторов
Проверка трансформаторов НЧ. Простейшие измерения, позволяющие определить первичную и вторичную

обмотки, можно произвести омметром
Проверка трансформаторовПроверка трансформаторов НЧ. Простейшие измерения, позволяющие определить первичную и вторичную обмотки, можно произвести омметром
