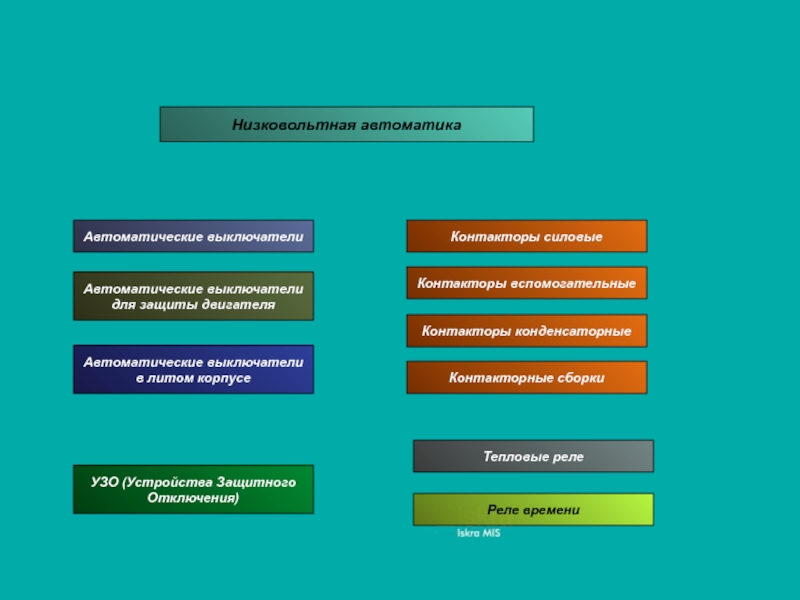

Презентация, доклад на тему Низковольтная автоматика

двигателя

Автоматические выключатели в литом корпусе

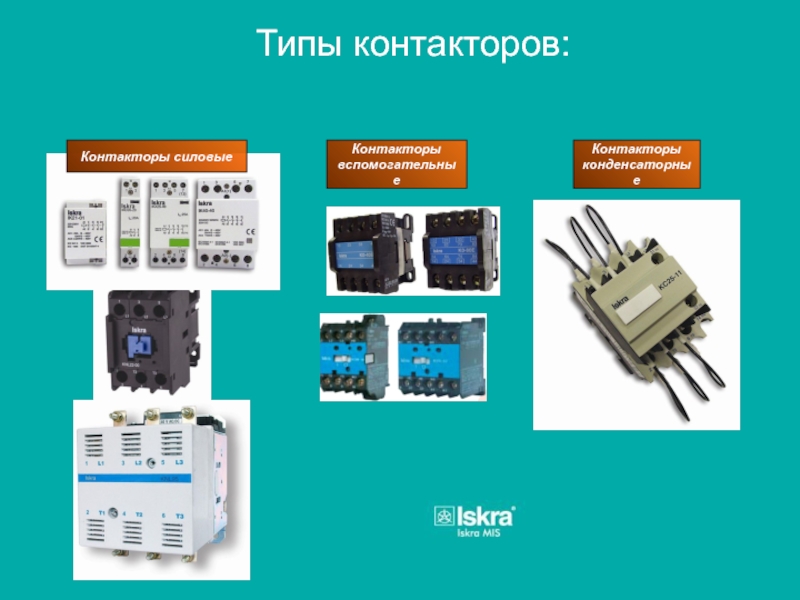

Контакторы вспомогательные

Контакторы конденсаторные

Реле времени

Контакторные сборки

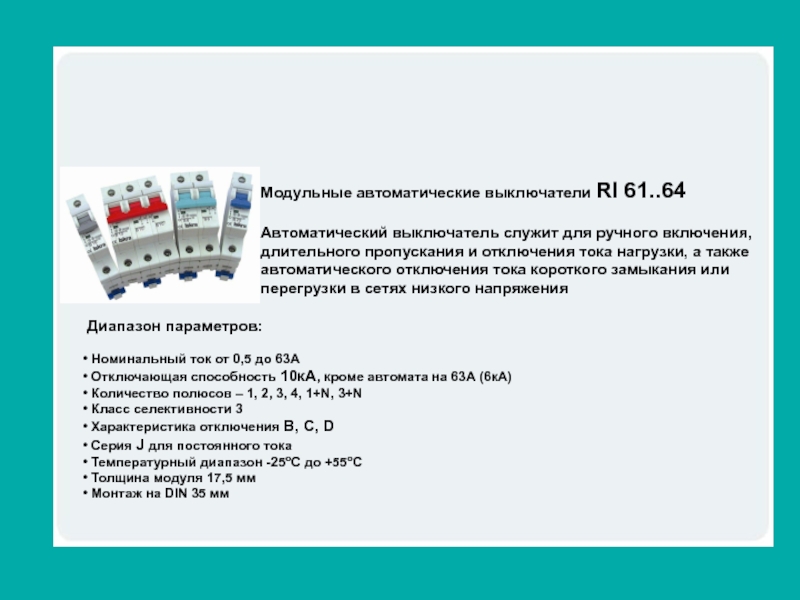

длительного пропускания и отключения тока нагрузки, а также автоматического отключения тока короткого замыкания или перегрузки в сетях низкого напряжения

Диапазон параметров:

Номинальный ток от 0,5 до 63А
Отключающая способность 10кА, кроме автомата на 63А (6кА)
Количество полюсов – 1, 2, 3, 4, 1+N, 3+N
Класс селективности 3

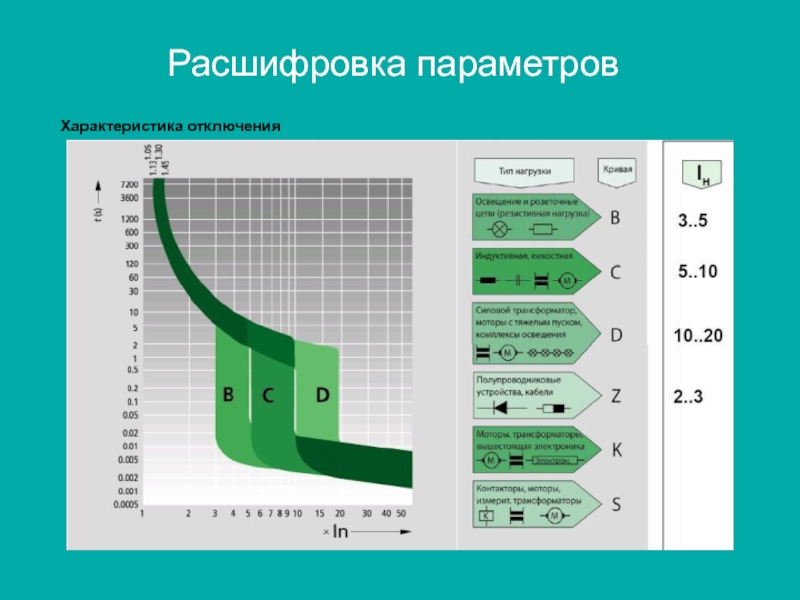

Характеристика отключения B, C, D
Серия J для постоянного тока
Температурный диапазон -25оС до +55оС
Толщина модуля 17,5 мм
Монтаж на DIN 35 мм

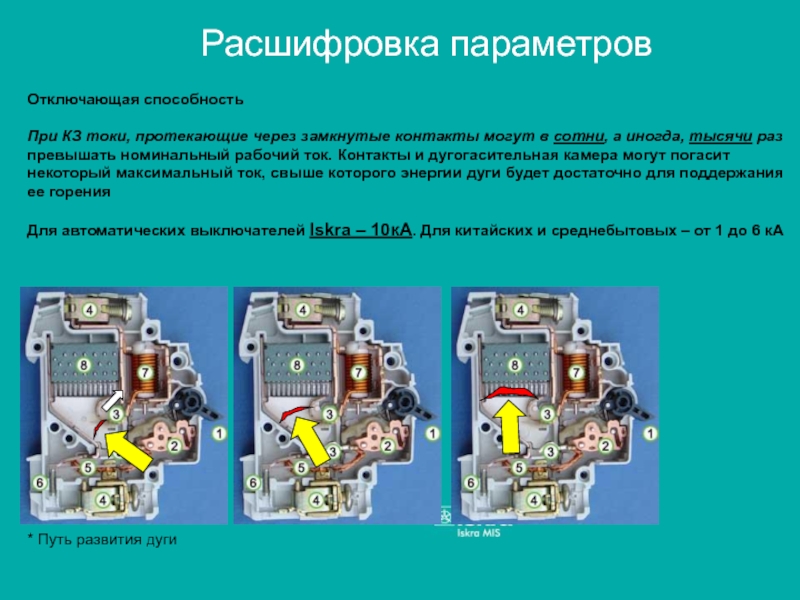

сотни, а иногда, тысячи раз превышать номинальный рабочий ток. Контакты и дугогасительная камера могут погасит некоторый максимальный ток, свыше которого энергии дуги будет достаточно для поддержания ее горения

Для автоматических выключателей Iskra – 10кА. Для китайских и среднебытовых – от 1 до 6 кА

* Путь развития дуги

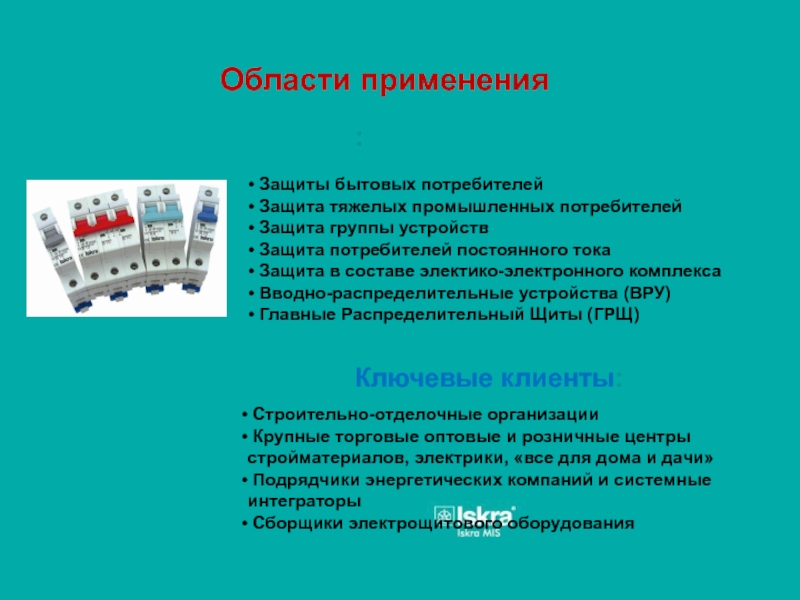

Защита потребителей постоянного тока
Защита в составе электико-электронного комплекса
Вводно-распределительные устройства (ВРУ)
Главные Распределительный Щиты (ГРЩ)

Ключевые клиенты:

Строительно-отделочные организации
Крупные торговые оптовые и розничные центры стройматериалов, электрики, «все для дома и дачи»
Подрядчики энергетических компаний и системные интеграторы
Сборщики электрощитового оборудования

Области применения

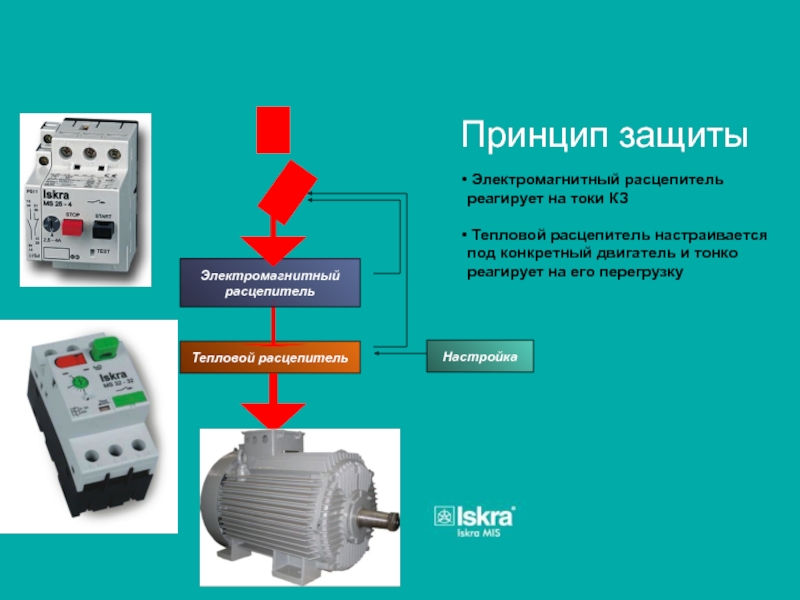

расцепитель настраивается под конкретный двигатель и тонко реагирует на его перегрузку

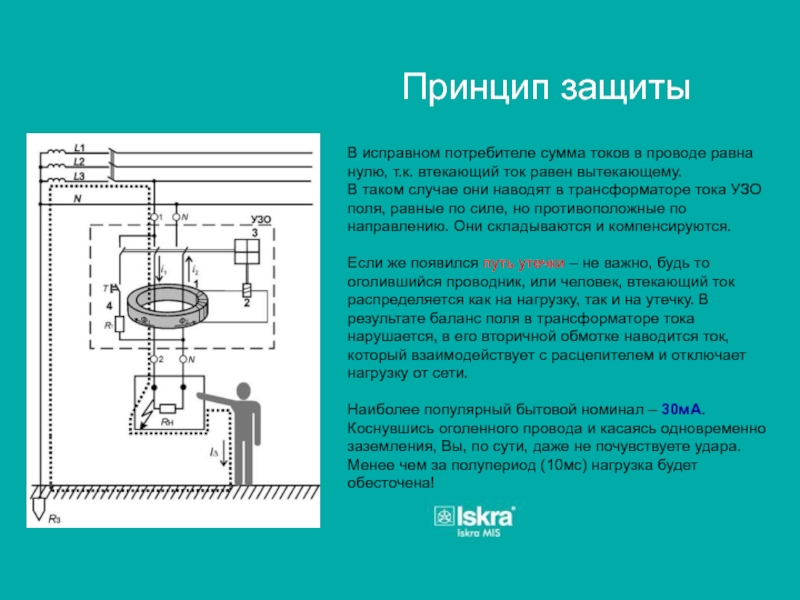

втекающий ток равен вытекающему.
В таком случае они наводят в трансформаторе тока УЗО поля, равные по силе, но противоположные по направлению. Они складываются и компенсируются.

Если же появился путь утечки – не важно, будь то оголившийся проводник, или человек, втекающий ток распределяется как на нагрузку, так и на утечку. В результате баланс поля в трансформаторе тока нарушается, в его вторичной обмотке наводится ток, который взаимодействует с расцепителем и отключает нагрузку от сети.

Наиболее популярный бытовой номинал – 30мА. Коснувшись оголенного провода и касаясь одновременно заземления, Вы, по сути, даже не почувствуете удара. Менее чем за полупериод (10мс) нагрузка будет обесточена!

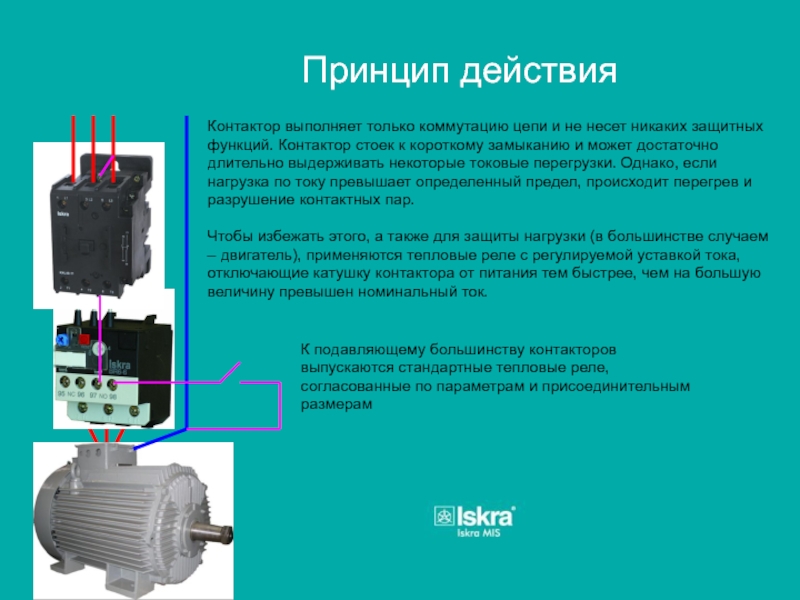

функций. Контактор стоек к короткому замыканию и может достаточно длительно выдерживать некоторые токовые перегрузки. Однако, если нагрузка по току превышает определенный предел, происходит перегрев и разрушение контактных пар.

Чтобы избежать этого, а также для защиты нагрузки (в большинстве случаем – двигатель), применяются тепловые реле с регулируемой уставкой тока, отключающие катушку контактора от питания тем быстрее, чем на большую величину превышен номинальный ток.

К подавляющему большинству контакторов выпускаются стандартные тепловые реле, согласованные по параметрам и присоединительным размерам
