Графический метод расчета нелинейных цепей постоянного тока
Вопросы

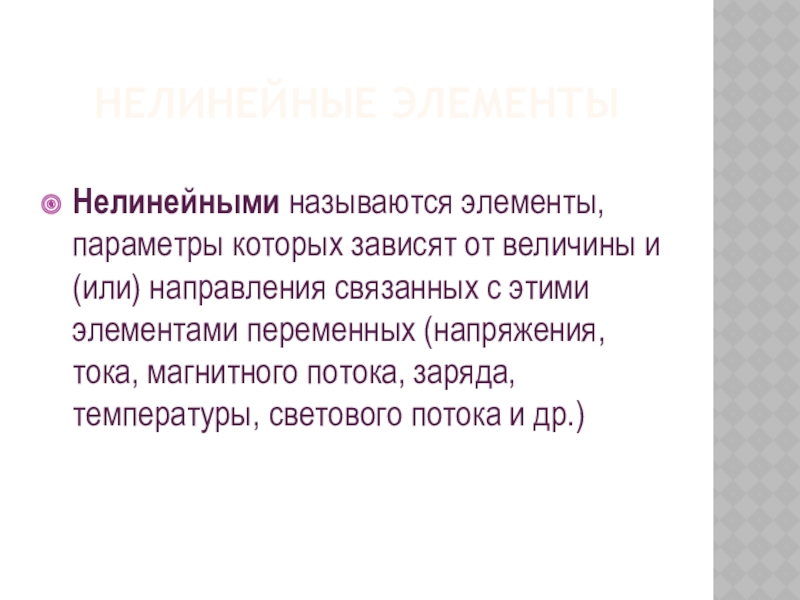

направления связанных с этими элементами переменных (напряжения, тока, магнитного потока, заряда, температуры, светового потока и др.)

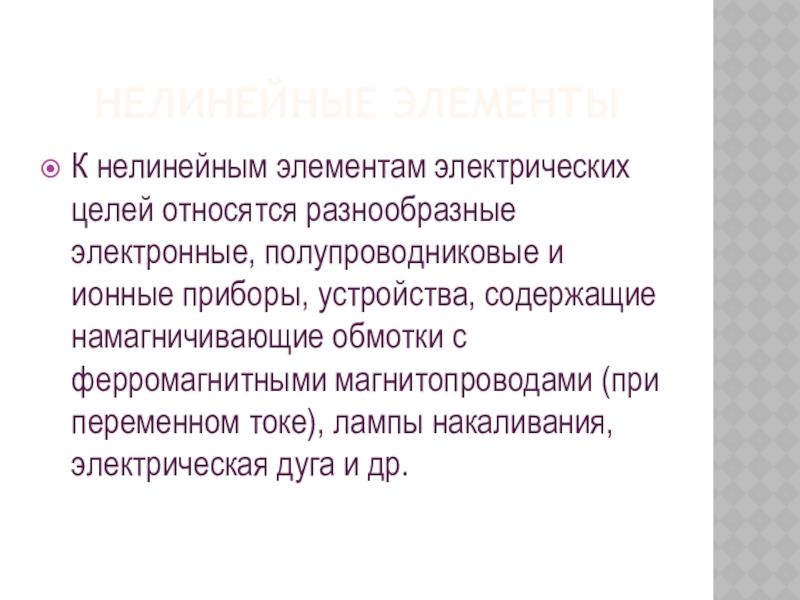

ионные приборы, устройства, содержащие намагничивающие обмотки с ферромагнитными магнитопроводами (при переменном токе), лампы накаливания, электрическая дуга и др.

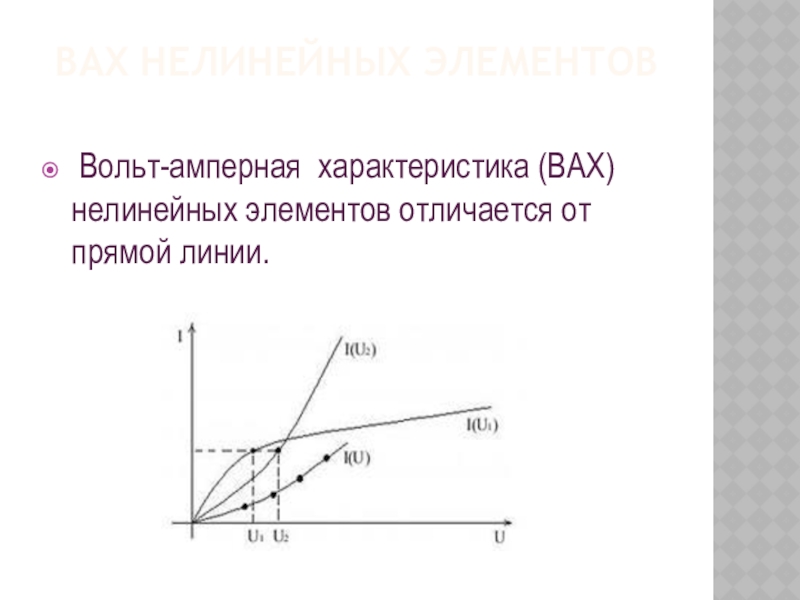

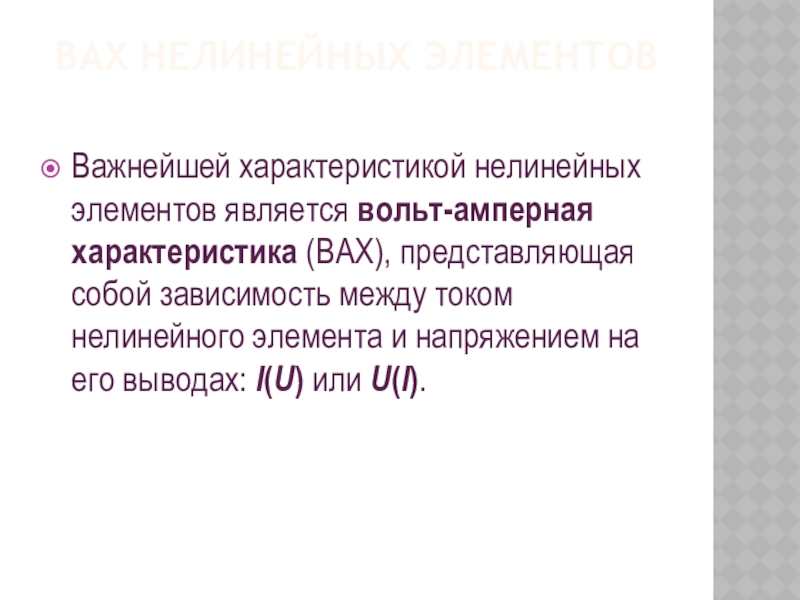

собой зависимость между током нелинейного элемента и напряжением на его выводах: I(U) или U(I).

линии.

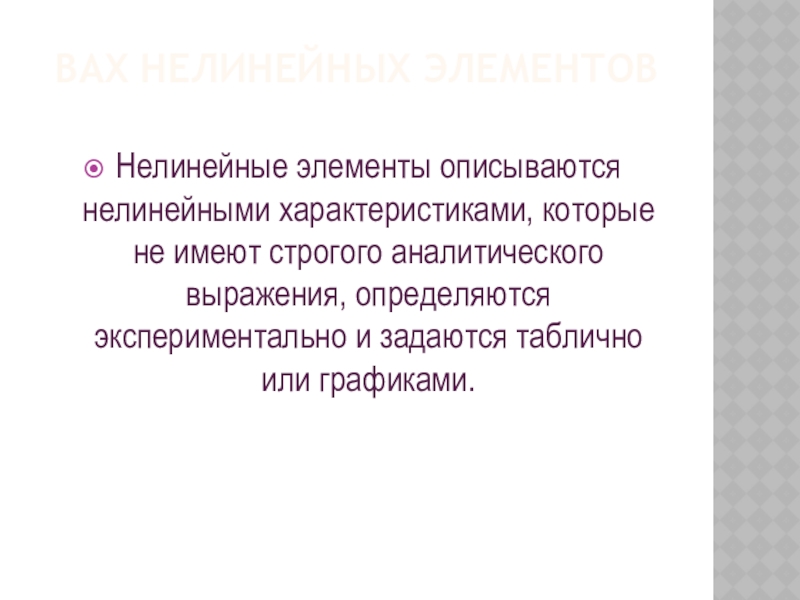

аналитического выражения, определяются экспериментально и задаются таблично или графиками.

различных токах базы)

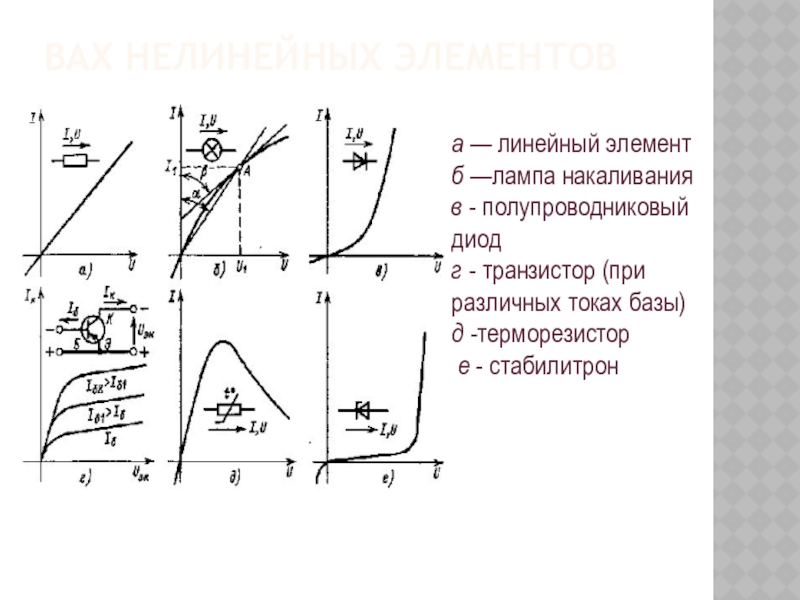

д -терморезистор
 е - стабилитрон

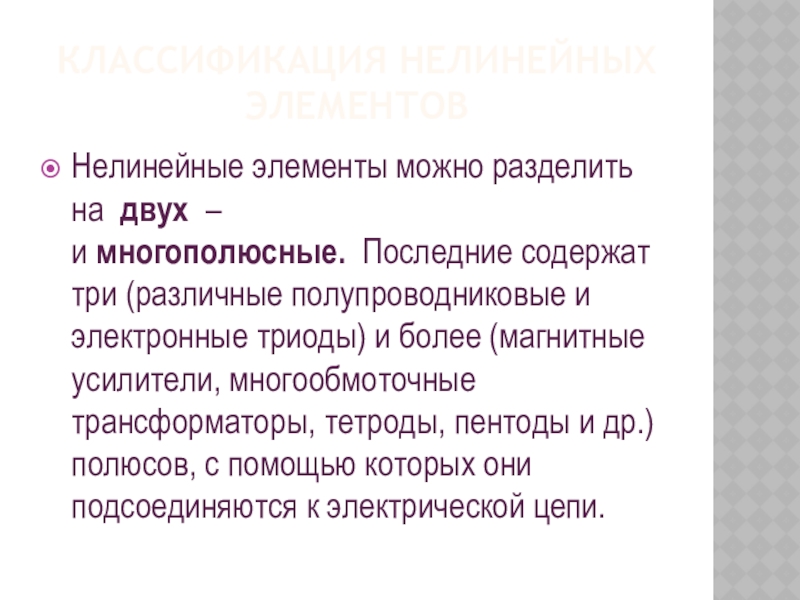

полупроводниковые и электронные триоды) и более (магнитные усилители, многообмоточные трансформаторы, тетроды, пентоды и др.) полюсов, с помощью которых они подсоединяются к электрической цепи.

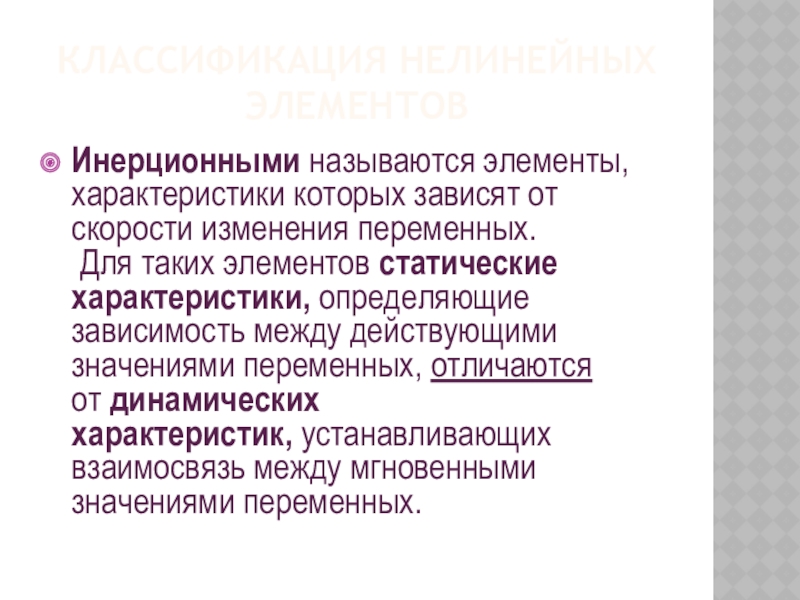

переменных. Для таких элементов статические характеристики, определяющие зависимость между действующими значениями переменных, отличаются от динамических характеристик, устанавливающих взаимосвязь между мгновенными значениями переменных.

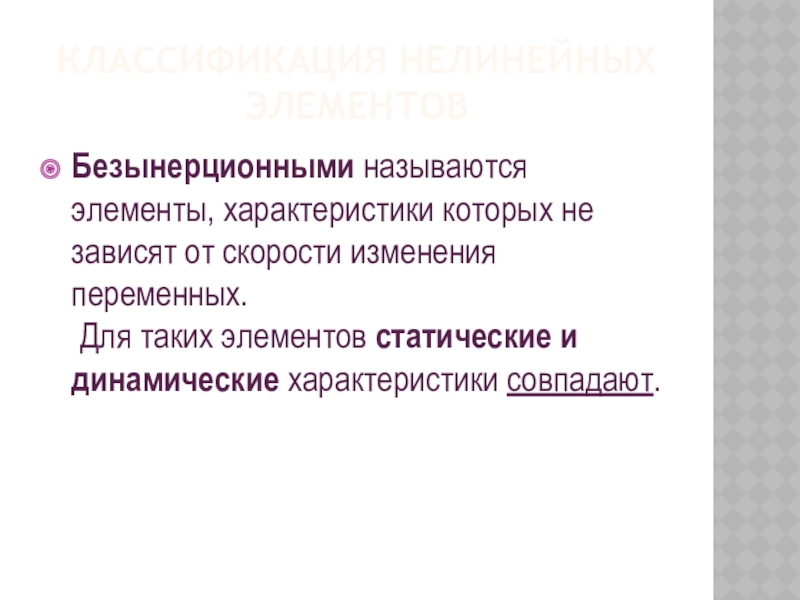

изменения переменных. Для таких элементов статические и динамические характеристики совпадают.

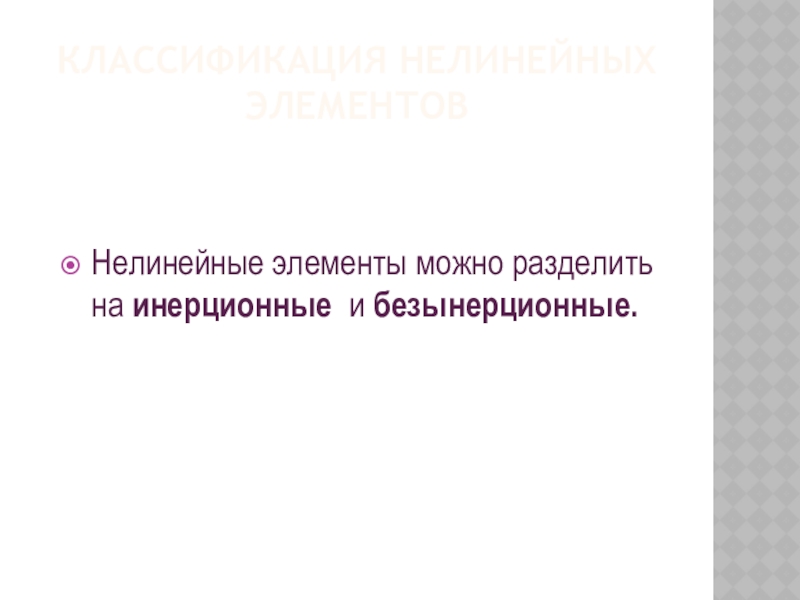

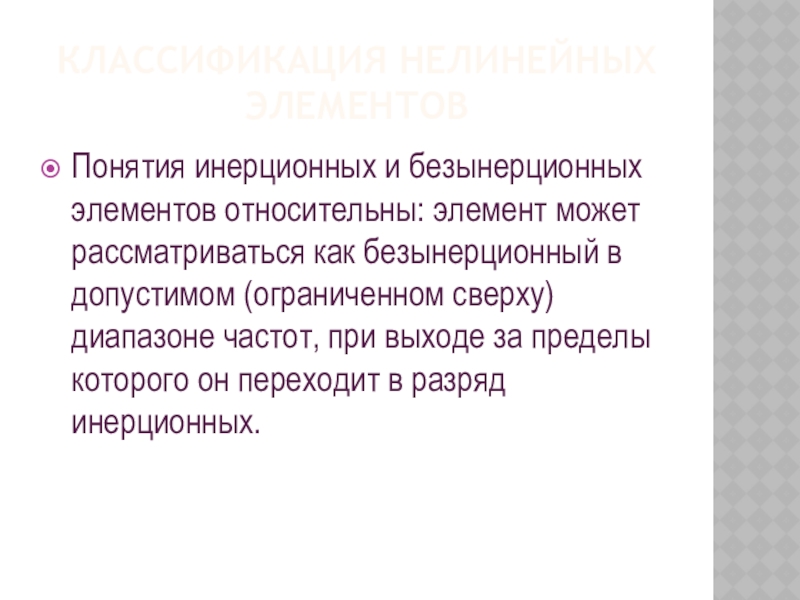

как безынерционный в допустимом (ограниченном сверху) диапазоне частот, при выходе за пределы которого он переходит в разряд инерционных.

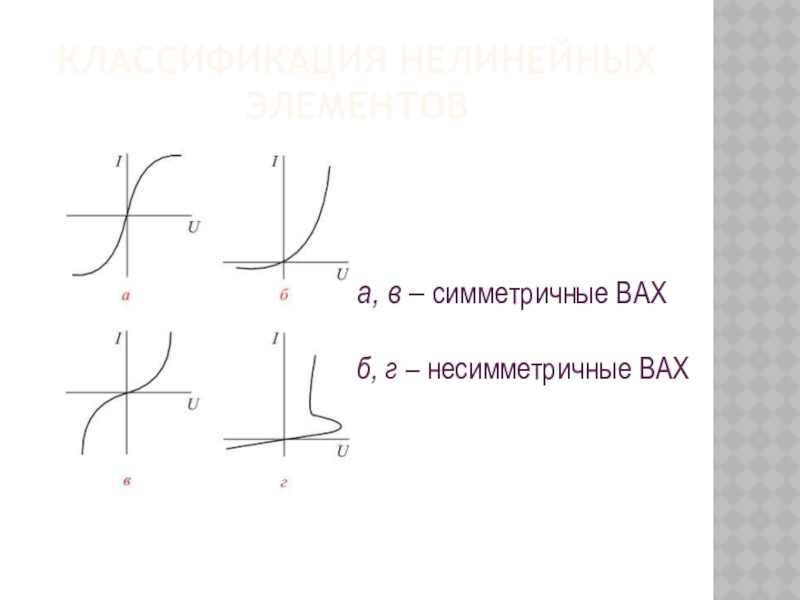

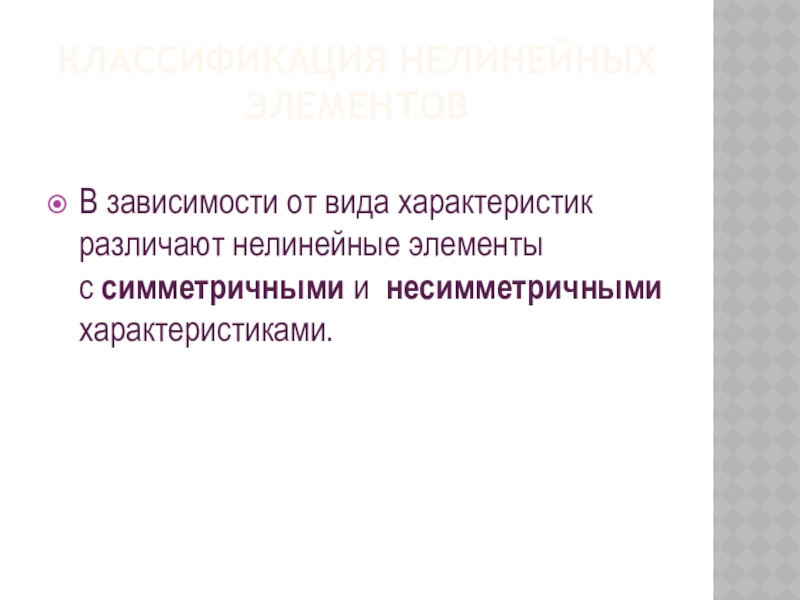

 несимметричными характеристиками.

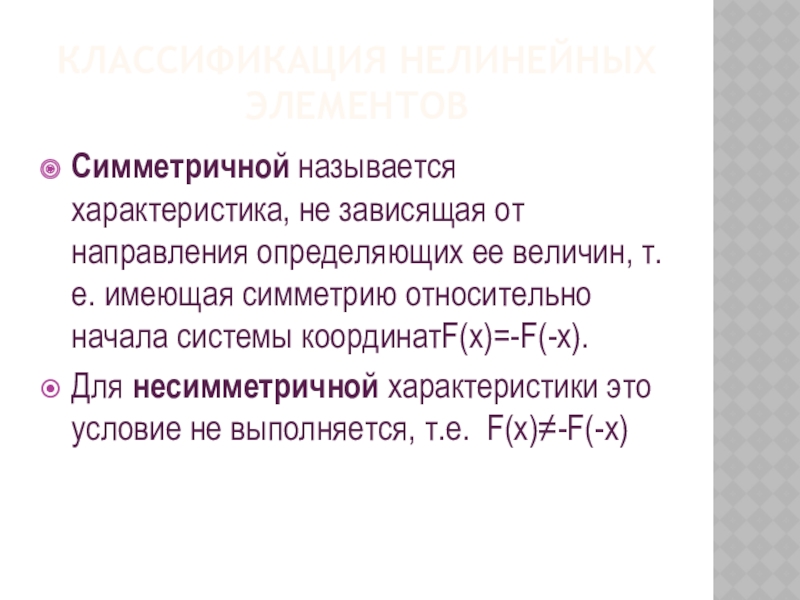

величин, т.е. имеющая симметрию относительно начала системы координатF(x)=-F(-x).
Для несимметричной характеристики это условие не выполняется, т.е.  F(x)≠-F(-x)

на элементы с однозначной  и неоднозначной характеристиками.

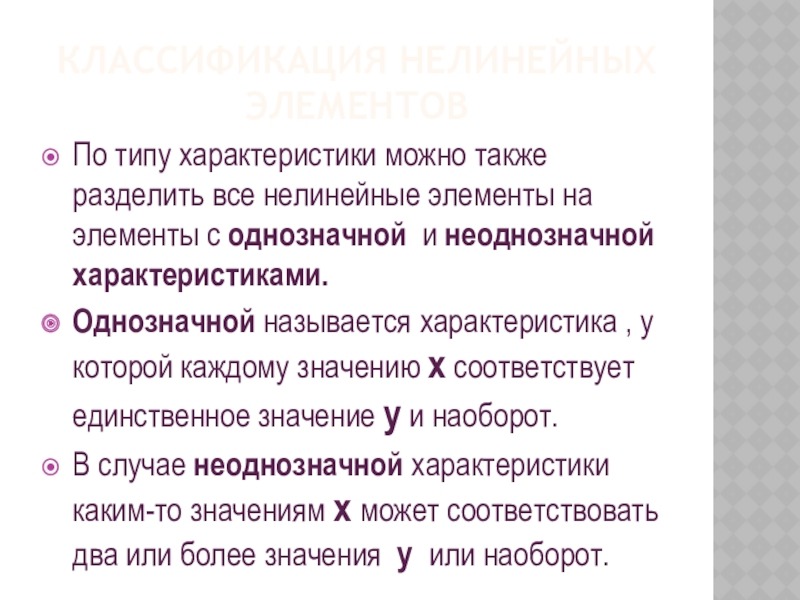

Однозначной называется характеристика , у которой каждому значению х соответствует единственное значение y и наоборот.
В случае неоднозначной характеристики каким-то значениям х может соответствовать два или более значения  y  или наоборот.

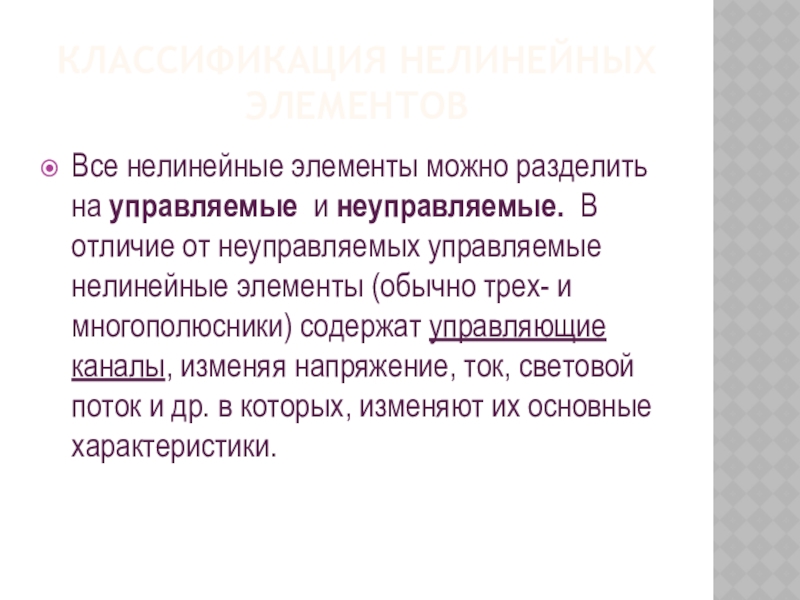

управляемые нелинейные элементы (обычно трех- и многополюсники) содержат управляющие каналы, изменяя напряжение, ток, световой поток и др. в которых, изменяют их основные характеристики.

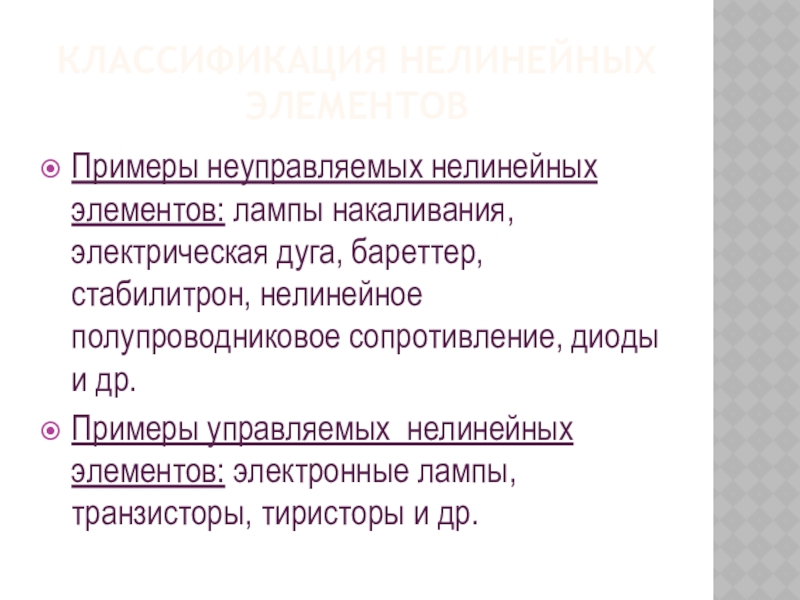

стабилитрон, нелинейное полупроводниковое сопротивление, диоды и др.
Примеры управляемых нелинейных элементов: электронные лампы, транзисторы, тиристоры и др.

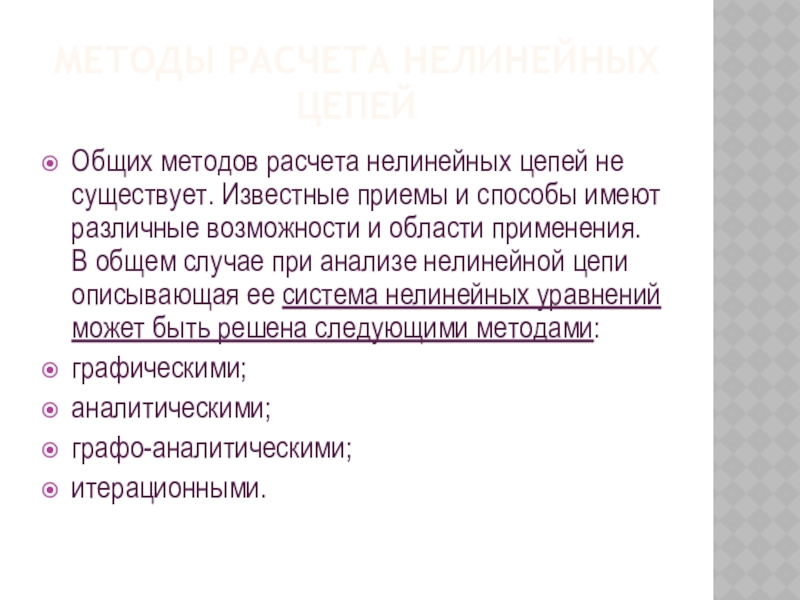

приемы и способы имеют различные возможности и области применения. В общем случае при анализе нелинейной цепи описывающая ее система нелинейных уравнений может быть решена следующими методами:
графическими;
аналитическими;
графо-аналитическими;
итерационными.

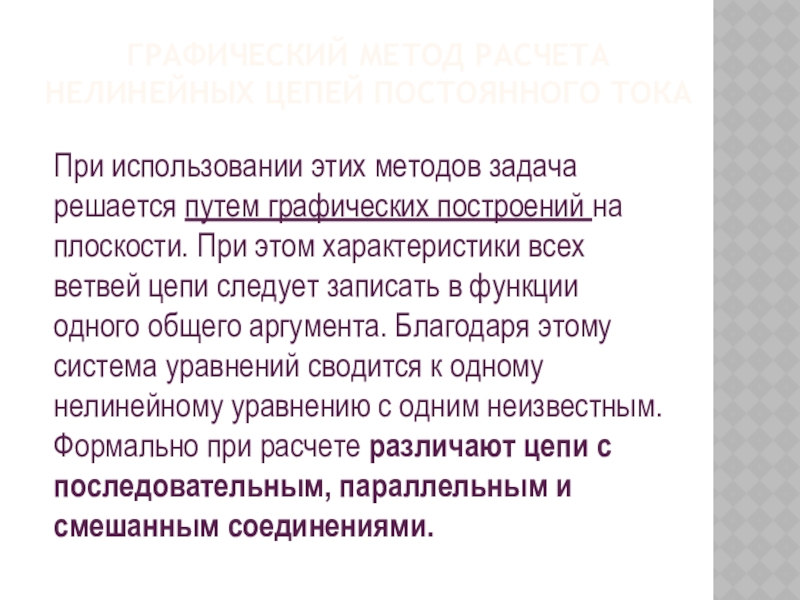

решается путем графических построений на плоскости. При этом характеристики всех ветвей цепи следует записать в функции одного общего аргумента. Благодаря этому система уравнений сводится к одному нелинейному уравнению с одним неизвестным. Формально при расчете различают цепи с последовательным, параллельным и смешанным соединениями.

двух нелинейных элементов НЭ1 и НЭ2

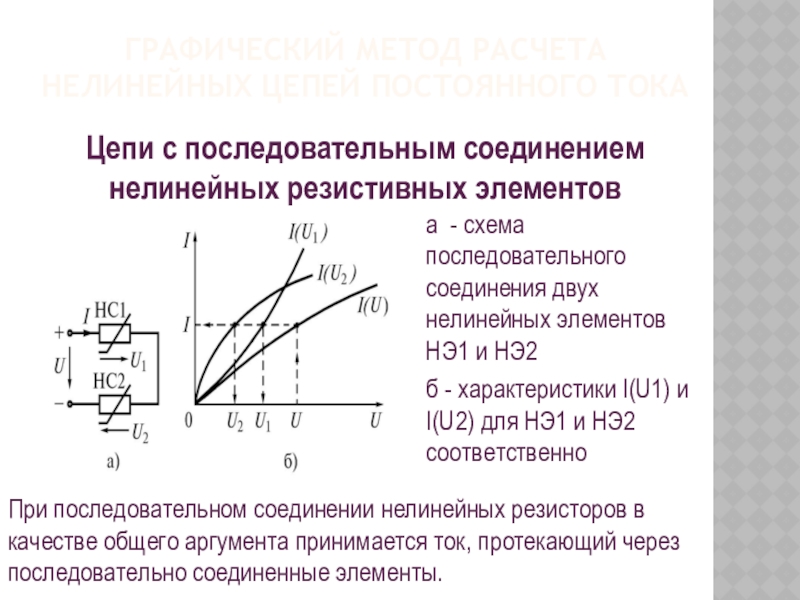

б - характеристики I(U1) и I(U2) для НЭ1 и НЭ2 соответственно

Цепи с последовательным соединением нелинейных резистивных элементов

При последовательном соединении нелинейных резисторов в качестве общего аргумента принимается ток, протекающий через последовательно соединенные элементы.

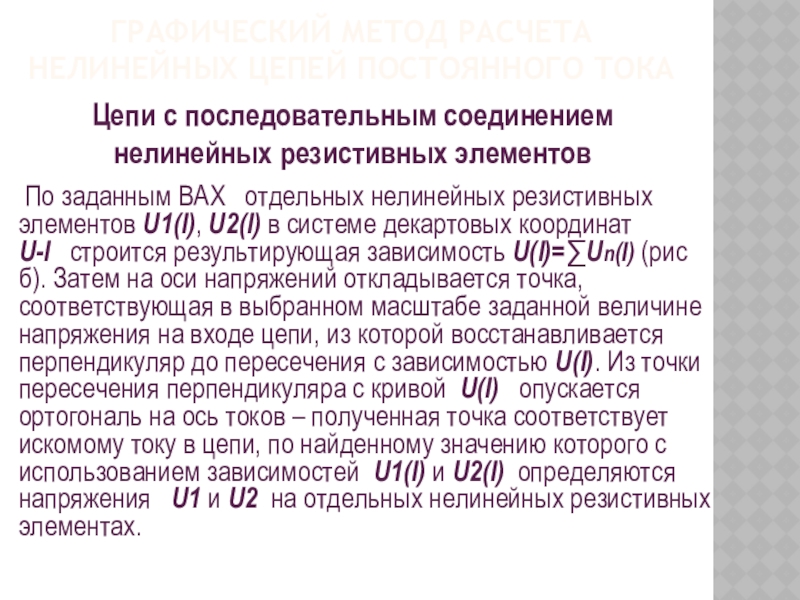

нелинейных резистивных элементов U1(I), U2(I) в системе декартовых координат U-I   строится результирующая зависимость U(I)=∑Un(I) (рис б). Затем на оси напряжений откладывается точка, соответствующая в выбранном масштабе заданной величине напряжения на входе цепи, из которой восстанавливается перпендикуляр до пересечения с зависимостью U(I). Из точки пересечения перпендикуляра с кривой  U(I)   опускается ортогональ на ось токов – полученная точка соответствует искомому току в цепи, по найденному значению которого с использованием зависимостей  U1(I) и U2(I)  определяются напряжения   U1 и U2  на отдельных нелинейных резистивных элементах.

Цепи с последовательным соединением нелинейных резистивных элементов

двух нелинейных элементов НЭ1 и НЭ2
б - характеристики I(U1) и I(U2) для НЭ1 и НЭ2 соответственно

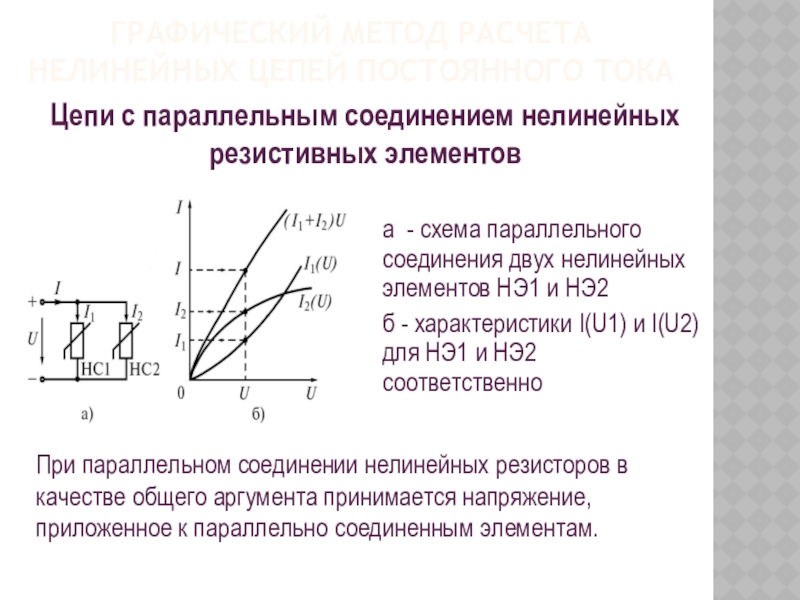

Цепи с параллельным соединением нелинейных резистивных элементов

При параллельном соединении нелинейных резисторов в качестве общего аргумента принимается напряжение, приложенное к параллельно соединенным элементам.

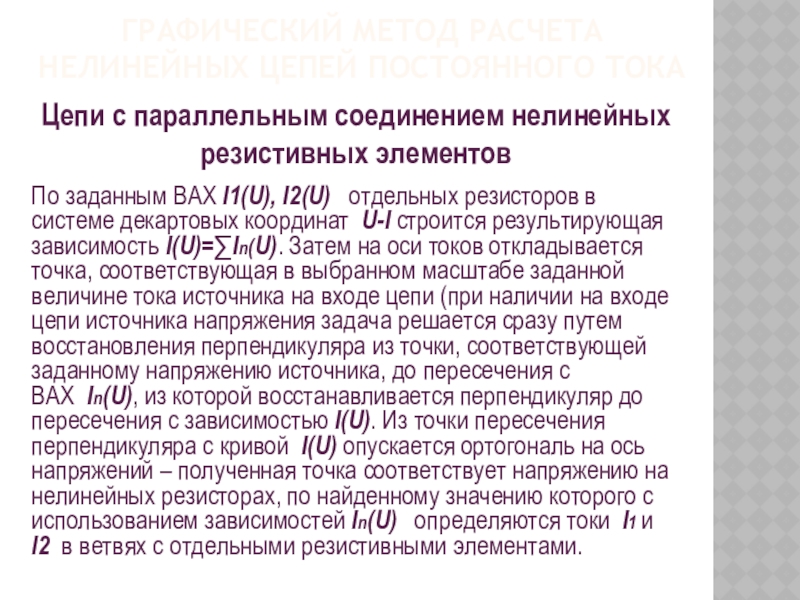

I1(U), I2(U)   отдельных резисторов в системе декартовых координат  U-I строится результирующая зависимость I(U)=∑In(U). Затем на оси токов откладывается точка, соответствующая в выбранном масштабе заданной величине тока источника на входе цепи (при наличии на входе цепи источника напряжения задача решается сразу путем восстановления перпендикуляра из точки, соответствующей заданному напряжению источника, до пересечения с ВАХ  In(U), из которой восстанавливается перпендикуляр до пересечения с зависимостью I(U). Из точки пересечения перпендикуляра с кривой  I(U) опускается ортогональ на ось напряжений – полученная точка соответствует напряжению на нелинейных резисторах, по найденному значению которого с использованием зависимостей In(U)   определяются токи  I1 и I2  в ветвях с отдельными резистивными элементами.

Цепи с параллельным соединением нелинейных резистивных элементов

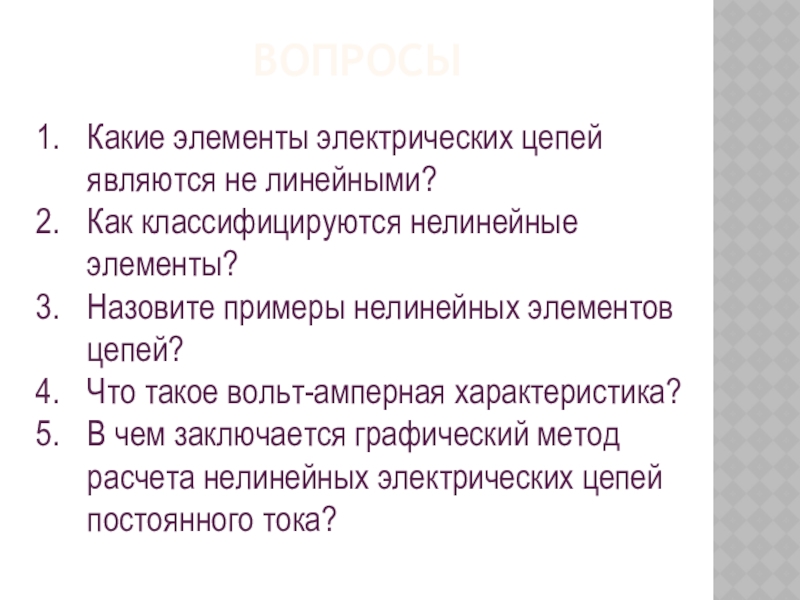

нелинейных элементов цепей?
Что такое вольт-амперная характеристика?
В чем заключается графический метод расчета нелинейных электрических цепей постоянного тока?
