Презентация, доклад на тему Өндірістік оқыту сабағы: Жеңіл автокөлік артқы белдігіне ТҚК.
Содержание
- 1. Өндірістік оқыту сабағы: Жеңіл автокөлік артқы белдігіне ТҚК.
- 2. Тақырыбы: “Жеңіл автокөліктің артқы белдігіне қызмет көрсету”Өндіріс тік оқыту сабағының
- 3. Оқушыларды автокөліктің артқы белдігін бұзып, кері қайта
- 4. Жеңіл автокөліктің артқы белдігін бұзып қайта жинау
- 5. Техникалық кауіпсіздік ережелері1. Арнайы киім ТҚ ережелері
- 6. Жұмыс орнын ұйымдастыру1. Арнайы киімнің болуы.2. Құрал-жабдықтар
- 7. Керек құрал-жабдықтарКілттер "10-ға", "12-ге", "13-ке", "17-ге" Дөңес
- 8. Артқы белдік тежеуіш механизмдерімен бірге жиында (тіреуіште):

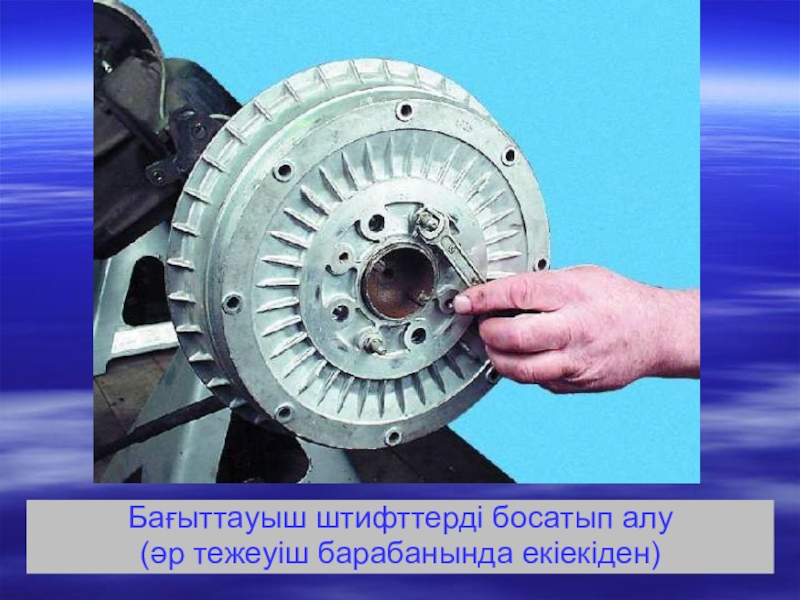

- 9. Бағыттауыш штифттерді босатып алу (әр тежеуіш барабанында екіекіден)

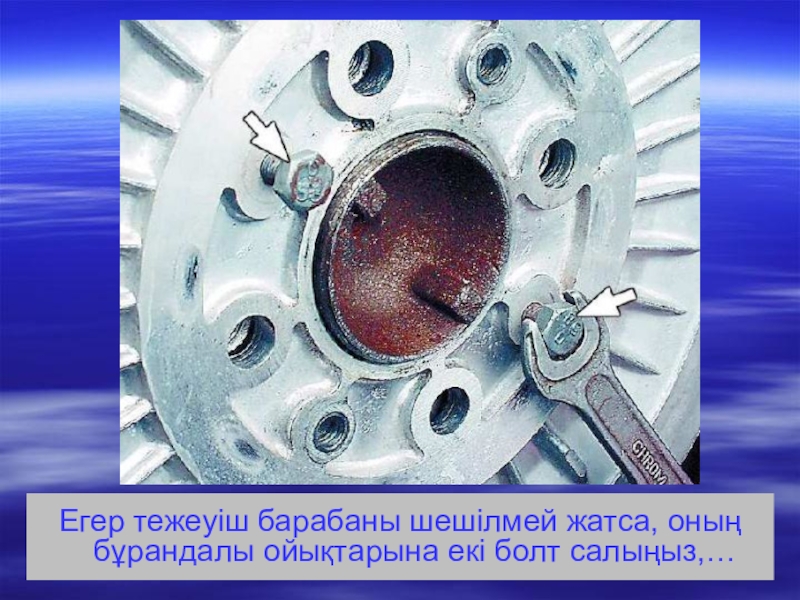

- 10. Егер тежеуіш барабаны шешілмей жатса, оның бұрандалы ойықтарына екі болт салыңыз,…
- 11. …сол болт көмегімен барабанды аласыз. Осы әдіспен екінші тежеуіш барабанды аласыз

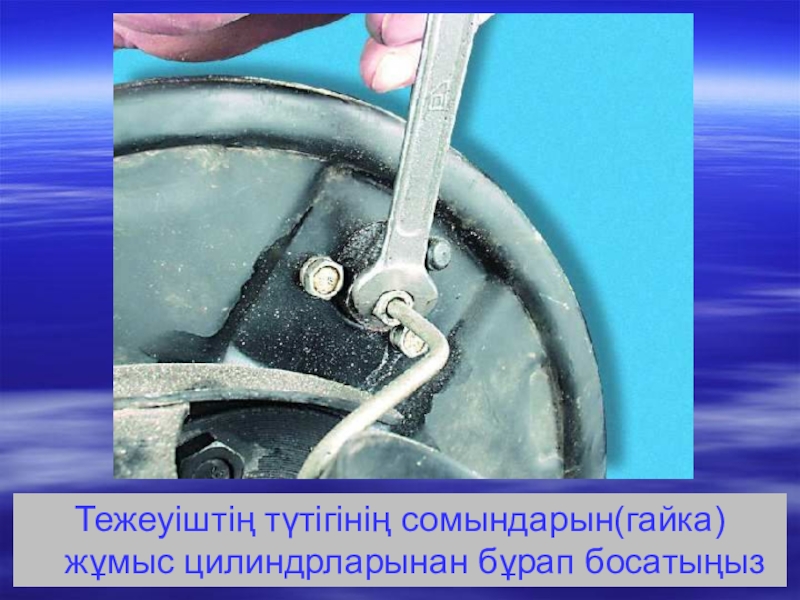

- 12. Тежеуіштің түтігінің сомындарын(гайка) жұмыс цилиндрларынан бұрап босатыңыз

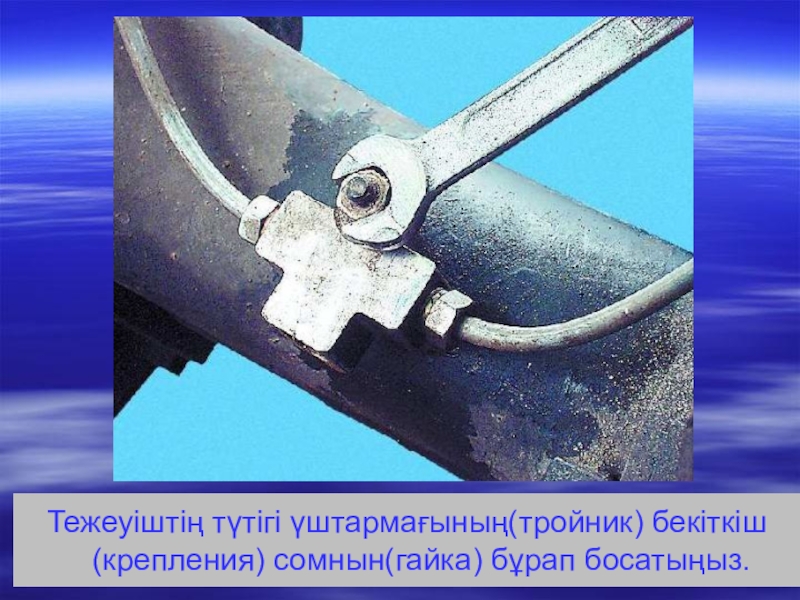

- 13. Тежеуіштің түтігі үштармағының(тройник) бекіткіш (крепления) сомнын(гайка) бұрап босатыңыз.

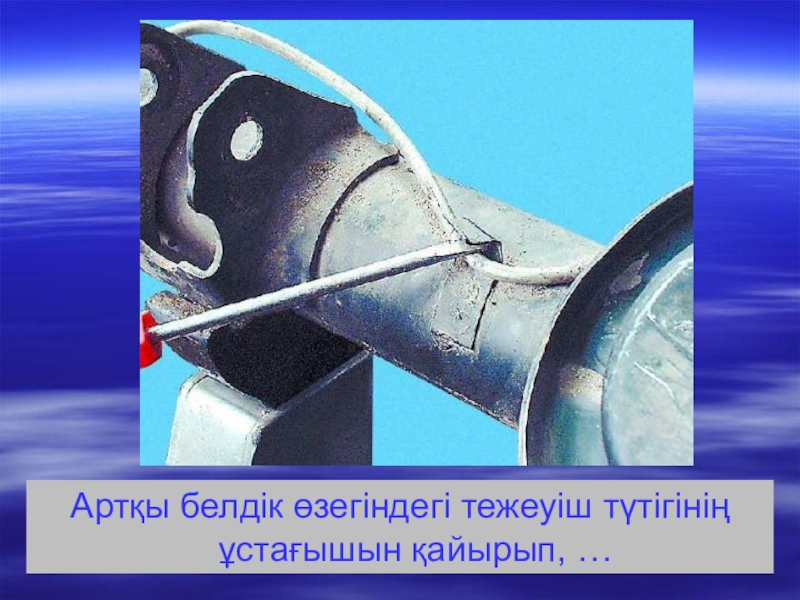

- 14. Артқы белдік өзегіндегі тежеуіш түтігінің ұстағышын қайырып, …
- 15. …үштармақты(тройник) тежеуіш түтігі мен бірге алыңыз
- 16. Жартыосьтың ернемек(фланец) ойықтарын майқайырғыш пен мойынтірек (подшипник) пластинасының бекіткіш сомындарымен (гайка) түйістіру
- 17. Майқайырғыш пен жартыось мойынтірегі (подшипник) пластинасының бекіткіш төрт сомнын (гайка) бұрап босат
- 18. Тежеуіштің барабанын сыртқы бетімен жартыосьтың ернемегіне (фланец) екі болтпен 5-7мм ұстату керек
- 19. Тежеуіш барабанын инерциялы алынғыш тыретінде қолдана отырып, жартыосьты артқы көпірдің өзегінен суырып алыңыз
- 20. Тежеуіш қалқандарын тежеуіш механизмдері мен тұрақ тежеуіштің арқанымен бірге артқы белдік өзегінің ернемектерінен (фланец) шешіңіз
- 21. Ескерту! Тежеуіш механизмдері мен жартыос болтарының ұзындықтары

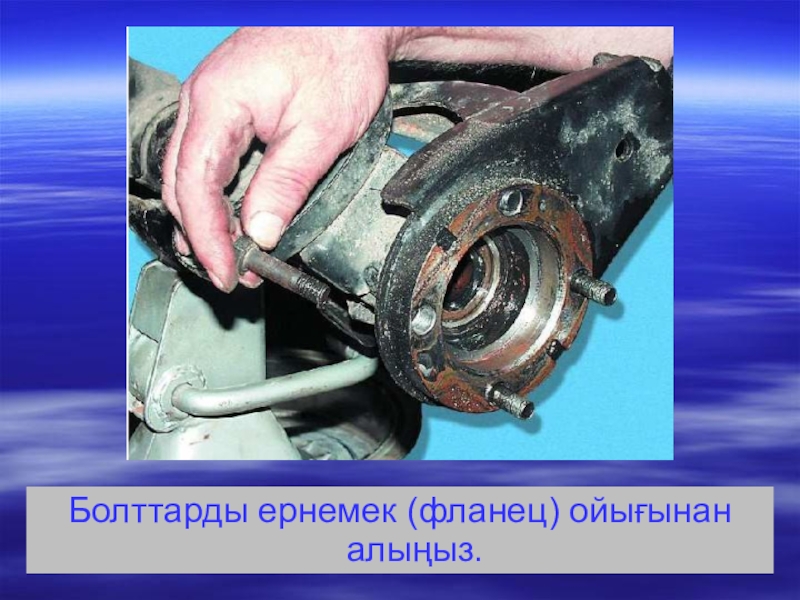

- 22. Болттарды ернемек (фланец) ойығынан алыңыз.

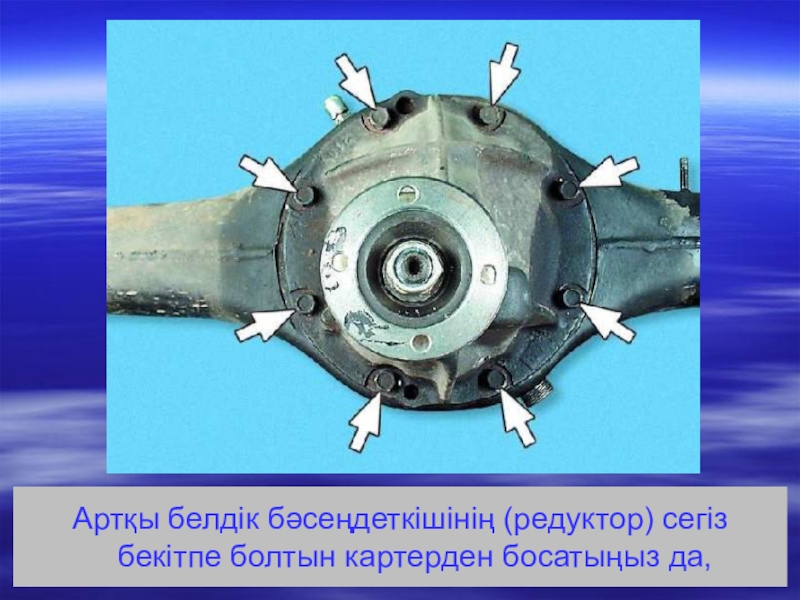

- 23. Артқы белдік бәсеңдеткішінің (редуктор) сегіз бекітпе болтын картерден босатыңыз да,
- 24. …ағытқышпен (отвертка) бәсеңдеткіш (редуктор) ернемегін (фланец) артқы белдік картерінің ернемегінен ажыратып бәсеңдеткішті алыңыз
- 25. Ескерту! Басты берілістің табыстама санының маркировкасы бәсеідеткіштің

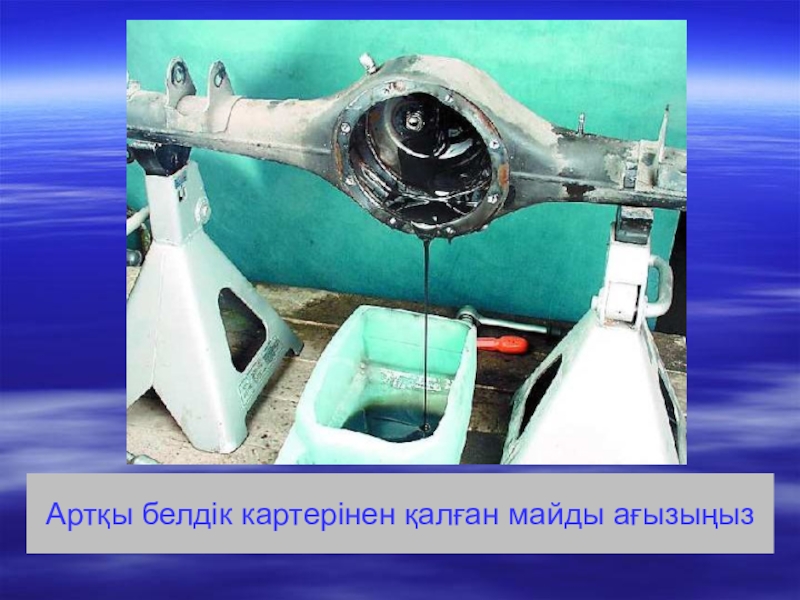

- 26. Артқы белдік картерінен қалған майды ағызыңыз

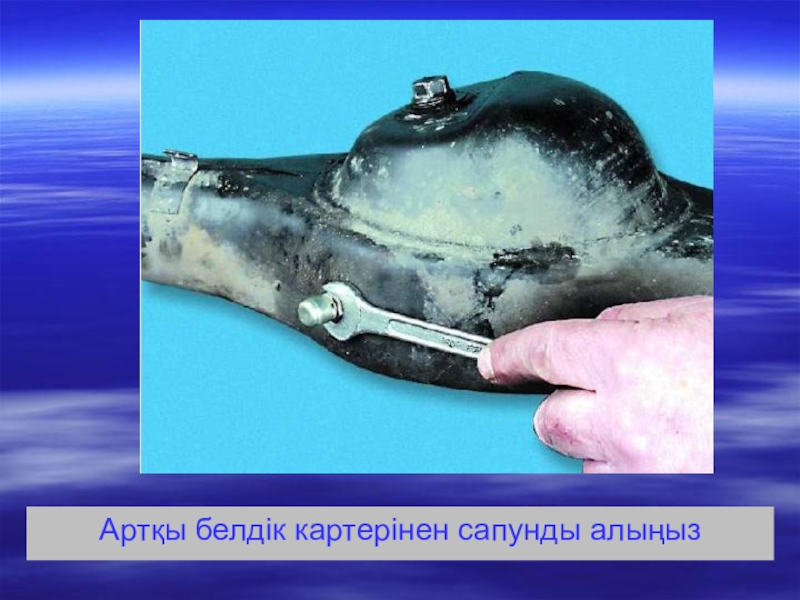

- 27. Артқы белдік картерінен сапунды алыңыз

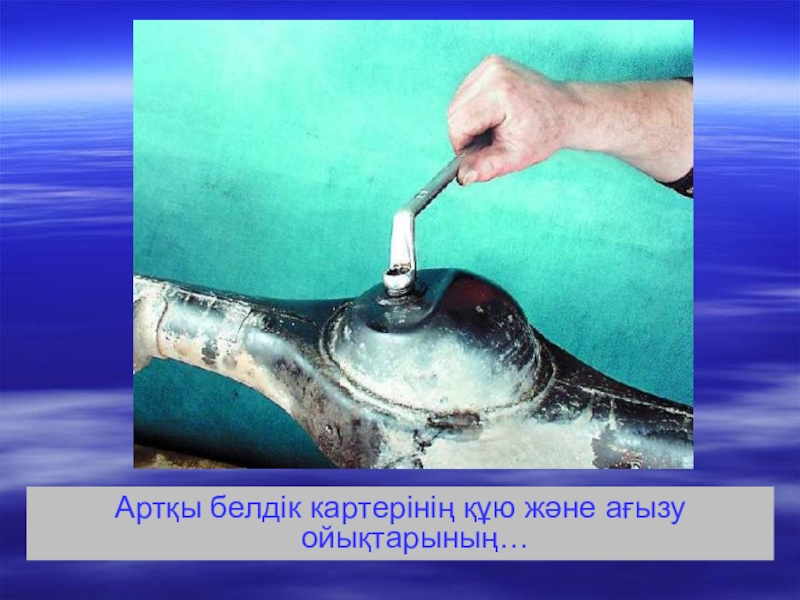

- 28. Артқы белдік картерінің құю және ағызу ойықтарының…
- 29. …қақпақтарын босатып алыңыз
- 30. Артқы көпір картері мен бәсеңдеткіш (редуктор) ернемегінің (фланец) беттерін…

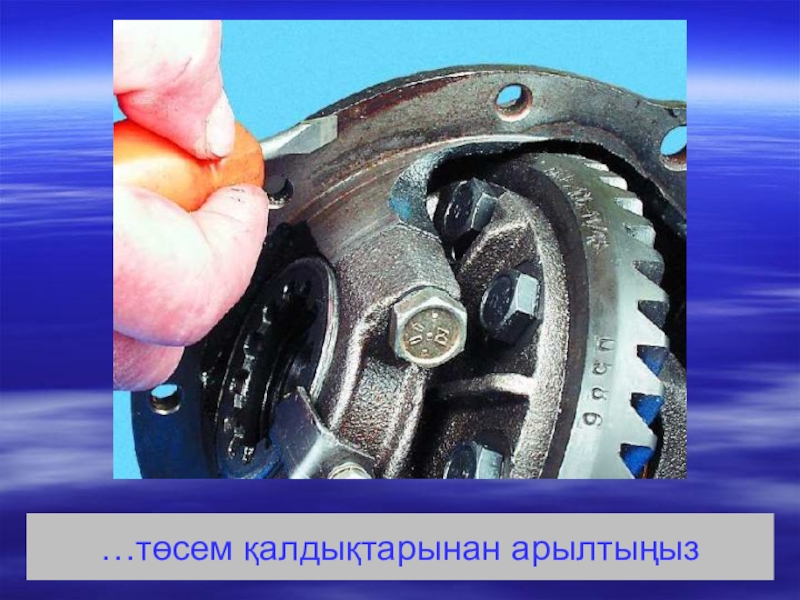

- 31. …төсем қалдықтарынан арылтыңыз
- 32. Өзек пен бәсеңдеткіш (редуктор) картерінің ішкі беттерін
- 33. *Жаңа тақырыпты бекіту.Бүгінгі тақырыпты қаншалықты меңгердік, оны орындауға әзірмізбе? Осыны тексерейік.
- 34. *№1 сұрақАртқы белдікті бұзып кері қайта жинағанда қандай кілт-құралдар пайдаланылады?
- 35. *№1 жауапКілттер "10-ға", "12-ге", "13-ке", "17-ге" Дөңес
- 36. *№2 сұрақТежеуіш барабаны алынбай жатқанда не істеу керек?
- 37. *№2 жауапЕгер тежеуіш барабаны шешілмей жатса, оның
- 38. *№3 сұрақТежеуіш механизмдері мен жартыось болтарының қандай ерекшеліктері бар?
- 39. *№3 жауапТежеуіш механизмдері мен жартыос болтарының ұзындықтары
- 40. *№4 сұрақБасты берілістің табыстама санының маркировкасын қайдан көруге болады?
- 41. *№4 жауапБасты берілістің табыстама санының маркировкасы бәсеідеткіштің
- 42. *№5 сұрақАртқы белдікті бұзып болған соң не істеу қажет?
- 43. *№5 жауапӨзек пен бәсеңдеткіш (редуктор) картерінің ішкі
Тақырыбы: “Жеңіл автокөліктің артқы белдігіне қызмет көрсету”Өндіріс тік оқыту сабағының
Слайд 3Оқушыларды автокөліктің артқы белдігін бұзып, кері қайта жинауды үйрету.
Құрал-жабдықтарды дұрыс қодану,
жинақ кілттармен жұмыс жасау дағдылары мен икемділіктерін жетілдіру.
Логикалық ойлау және жұмыс уақытын тиімді пайдалануды үйрету.
Қолда бар құралдар-жабдықтар мен қосалқы бөлшектерді ұқыпты ұстау және техникалық қауіпсіздік ережелерін сақтауға тәрбиелеу.
Логикалық ойлау және жұмыс уақытын тиімді пайдалануды үйрету.
Қолда бар құралдар-жабдықтар мен қосалқы бөлшектерді ұқыпты ұстау және техникалық қауіпсіздік ережелерін сақтауға тәрбиелеу.
Сабақтың мақсаты
Слайд 4Жеңіл автокөліктің артқы белдігін бұзып қайта жинау әдіс-тәсілдерін меңгеру.
Сапалы бұзып қайта
жинау жұмыстарын атқару.
Құрал-жабдықтар мен құрылғыларды қолдану дағдыларына ие болу.
Құрал-жабдықтар мен құрылғыларды қолдану дағдыларына ие болу.
Күтілетін нәтиже
Слайд 5Техникалық кауіпсіздік ережелері
1. Арнайы киім ТҚ ережелері талаптарына ссәйкес болуытиіс.
2.
Құрал жабдықтар олар бүтін іске жарамды болулары, электр құралдары жерге тұйықталуы керек.
3. Жұмыс орнында артық заттар мен қалдықтар болмауы тиіс.
4. Өлшемі сәйкес келмейтін немесе қырлары кеткен кілттермен жұмыс жасалмауы тиіс.
5. Мұнай өнімдері теріге тигенде керосинмен артынша сабынды сумен жуу қажет, ал көзге тиген жағдайда сумен мұқият жуып, дәрігерге көріну өажет.
3. Жұмыс орнында артық заттар мен қалдықтар болмауы тиіс.
4. Өлшемі сәйкес келмейтін немесе қырлары кеткен кілттермен жұмыс жасалмауы тиіс.
5. Мұнай өнімдері теріге тигенде керосинмен артынша сабынды сумен жуу қажет, ал көзге тиген жағдайда сумен мұқият жуып, дәрігерге көріну өажет.
Слайд 6Жұмыс орнын ұйымдастыру
1. Арнайы киімнің болуы.
2. Құрал-жабдықтар таза әрі жұмысқа жарамды
болуы.
3. Жұмыс орнында ртақ заттардың болмауы.
4. Жұмыстың дұрыс ұйымдастырылуы еңбек өнімділігін көтеріп, сапалы жұмыс нәтижесін береді.
3. Жұмыс орнында ртақ заттардың болмауы.
4. Жұмыстың дұрыс ұйымдастырылуы еңбек өнімділігін көтеріп, сапалы жұмыс нәтижесін береді.
Слайд 7
Керек құрал-жабдықтар
Кілттер "10-ға", "12-ге", "13-ке", "17-ге"
Дөңес басты кілттер (головки торцовые)
"12-ге", "17-ге"
Ұзартқыш (удлинитель)
Айналтұтқа (вороток)
Бұрауыш (отвертка)
Тежеуіш түтігінің сомындары үшін кілт
(ключ для гаек тормозных трубок)
Ағызу ойығы тығынының кілті
(ключ для пробок сливных отверстий)
Майды құйып алатын құты

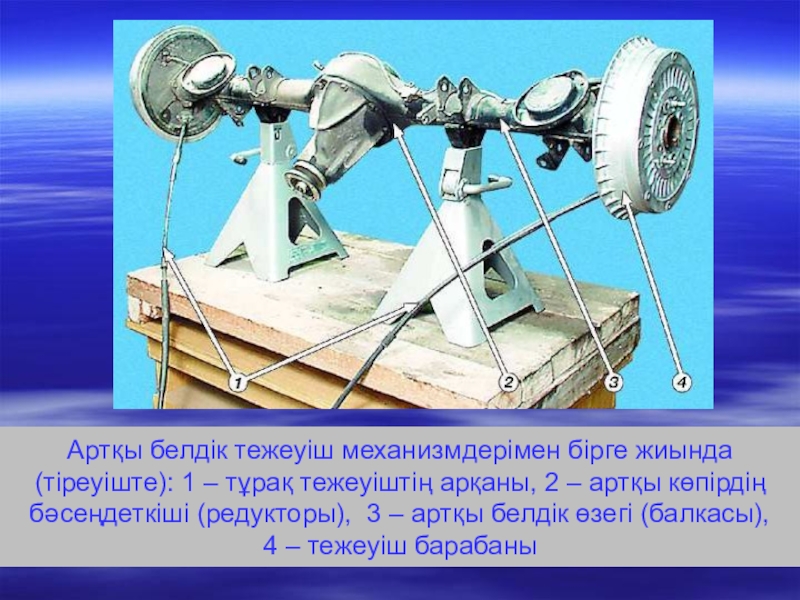

Слайд 8Артқы белдік тежеуіш механизмдерімен бірге жиында (тіреуіште): 1 – тұрақ тежеуіштің
арқаны, 2 – артқы көпірдің бәсеңдеткіші (редукторы), 3 – артқы белдік өзегі (балкасы),
4 – тежеуіш барабаны
Слайд 16Жартыосьтың ернемек(фланец) ойықтарын майқайырғыш пен мойынтірек (подшипник) пластинасының бекіткіш сомындарымен (гайка)
түйістіру

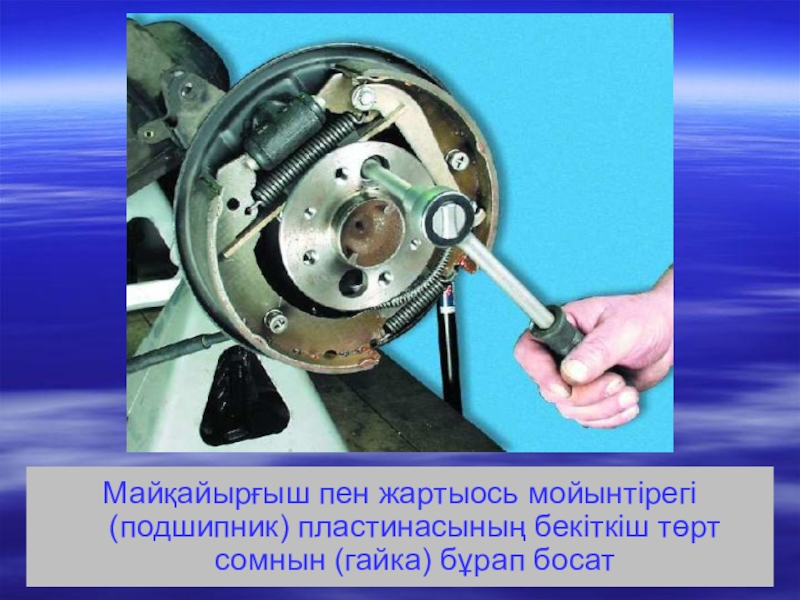

Слайд 17Майқайырғыш пен жартыось мойынтірегі (подшипник) пластинасының бекіткіш төрт сомнын (гайка) бұрап
босат

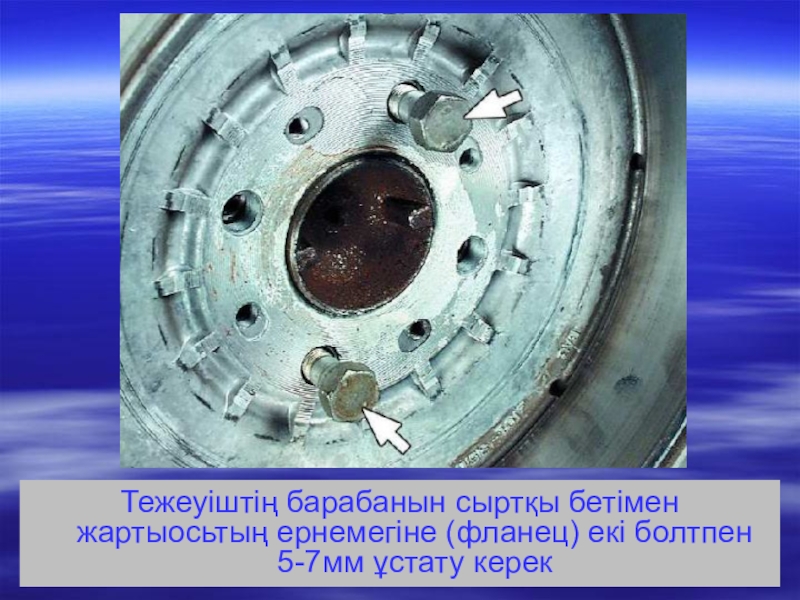

Слайд 18Тежеуіштің барабанын сыртқы бетімен жартыосьтың ернемегіне (фланец) екі болтпен 5-7мм ұстату
керек
Слайд 19Тежеуіш барабанын инерциялы алынғыш тыретінде қолдана отырып, жартыосьты артқы көпірдің өзегінен
суырып алыңыз

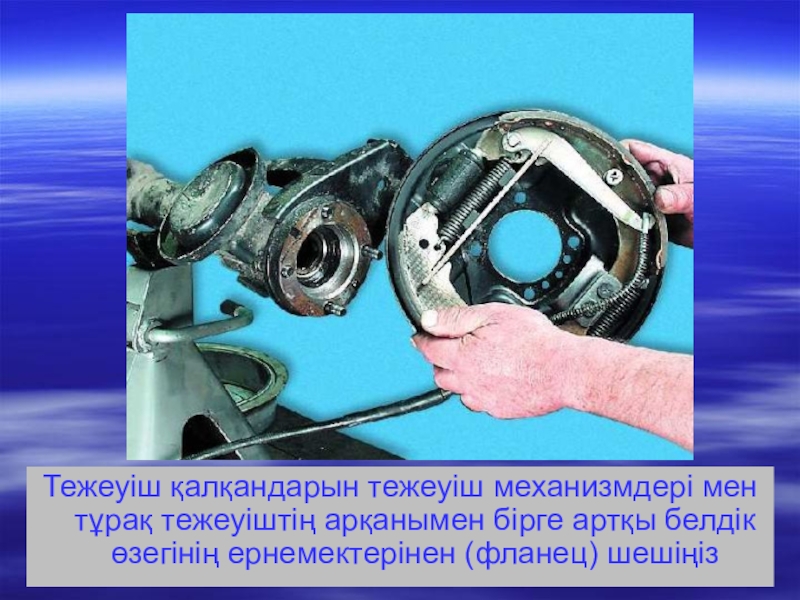

Слайд 20Тежеуіш қалқандарын тежеуіш механизмдері мен тұрақ тежеуіштің арқанымен бірге артқы белдік
өзегінің ернемектерінен (фланец) шешіңіз
Слайд 21Ескерту! Тежеуіш механизмдері мен жартыос болтарының ұзындықтары әртүрлі: ұзын болт -
артқы белдік өзегінің сол жақ ернемегі (фланец) үшін, қысқа болт - оң жағы үшін. Болтардың бастары симметриялы емес алтықыр пішінді. Ол сомынды(гайка) қатайтқан кезде болт айналып кетуін болдырмас үшін
Слайд 24…ағытқышпен (отвертка) бәсеңдеткіш (редуктор) ернемегін (фланец) артқы белдік картерінің ернемегінен ажыратып
бәсеңдеткішті алыңыз

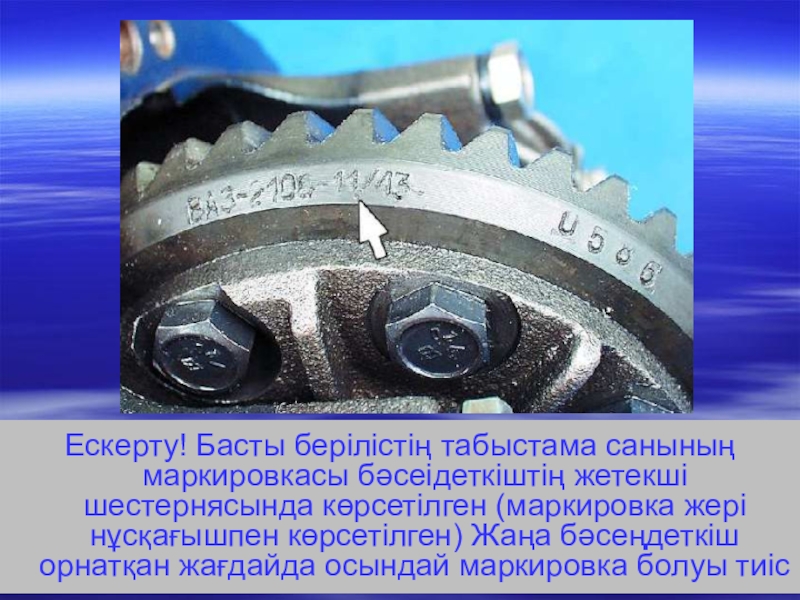

Слайд 25Ескерту! Басты берілістің табыстама санының маркировкасы бәсеідеткіштің жетекші шестернясында көрсетілген (маркировка
жері нұсқағышпен көрсетілген) Жаңа бәсеңдеткіш орнатқан жағдайда осындай маркировка болуы тиіс
Слайд 32Өзек пен бәсеңдеткіш (редуктор) картерінің ішкі беттерін және артқы белдіктің басқа
да бөлшектерін шаң-тозаңнан, май қалдықтарынан тазалаңыз
Слайд 33*
Жаңа тақырыпты бекіту.
Бүгінгі тақырыпты қаншалықты меңгердік, оны орындауға әзірмізбе? Осыны тексерейік.
Слайд 35*
№1 жауап
Кілттер "10-ға", "12-ге", "13-ке", "17-ге"
Дөңес басты кілттер (головки торцовые)
"12-ге", "17-ге"
Ұзартқыш (удлинитель)
Айналтұтқа (вороток)
Бұрауыш (отвертка)
Тежеуіш түтігінің сомындары үшін кілт
(ключ для гаек тормозных трубок)
Ағызу ойығы тығынының кілті
(ключ для пробок сливных отверстий)
Майды құйып алатын құты
Слайд 37*
№2 жауап
Егер тежеуіш барабаны шешілмей жатса, оның бұрандалы ойықтарына екі болт
салыңыз, сол болт көмегімен барабанды аласыз. Осы әдіспен екінші тежеуіш барабанды аласыз
Слайд 39*
№3 жауап
Тежеуіш механизмдері мен жартыос болтарының ұзындықтары әртүрлі: ұзын болт -
артқы белдік өзегінің сол жақ ернемегі (фланец) үшін, қысқа болт - оң жағы үшін. Болтардың бастары симметриялы емес алтықыр пішінді. Ол сомынды(гайка) қатайтқан кезде болт айналып кетуін болдырмас үшін
Слайд 41*
№4 жауап
Басты берілістің табыстама санының маркировкасы бәсеідеткіштің жетекші шестернясында көрсетілген (маркировка
жері нұсқағышпен көрсетілген) Жаңа бәсеңдеткіш орнатқан жағдайда осындай маркировка болуы тиіс.
Слайд 43*
№5 жауап
Өзек пен бәсеңдеткіш (редуктор) картерінің ішкі беттерін және артқы белдіктің
басқа да бөлшектерін шаң-тозаңнан, май қалдықтарынан тазалаңыз
