Презентация, доклад на тему Назначение и типы сцепления автомобиля

"ИНДУСТРИАЛЬНО-ТЕХНИЧЕСКИЙ КОЛЛЕДЖ«

ПМ 05.01 Устройство автомобиля
Тема: Назначение и типы сцепления
Группа: АС18-31р
Преподаватель дисциплины: Альчимбаев Ерлан Есималиулы

передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.

Назначение и типы сцепления

одним из наиболее нагруженных элементов трансмиссии. Она выполняет следующие основные функции:
1.Плавное разъединение и соединение двигателя и коробки передач.
2.Передача крутящего момента без проскальзывания (без потерь).
3.Компенсация вибраций и нагрузок от неравномерности работы двигателя.
4.Снижение нагрузок на элементы двигателя и трансмиссии.

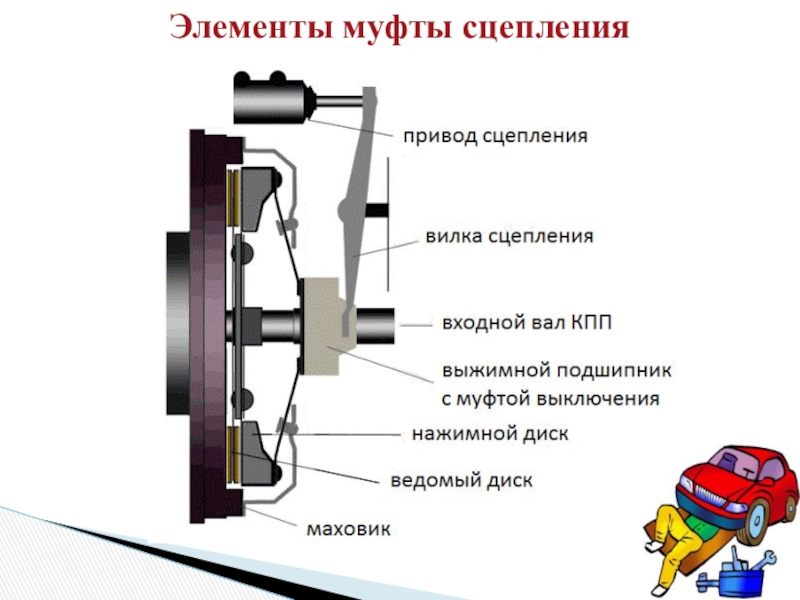

сцепления — нажимной диск.
- выжимной подшипник сцепления.
- муфта выключения сцепления.
- вилка сцепления.
- привод сцепления.

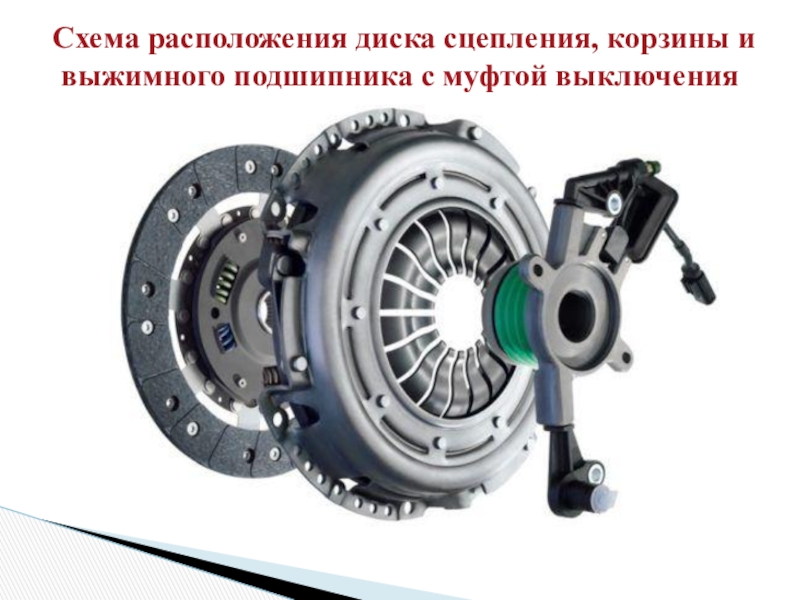

Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:

возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.
Мокрое сцепление Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать  больший момент на трансмиссию

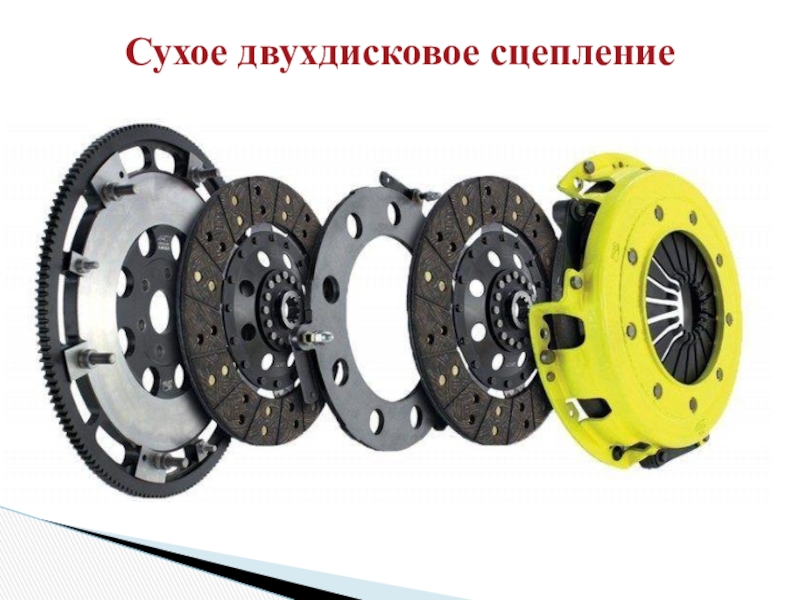

Виды сцепления
