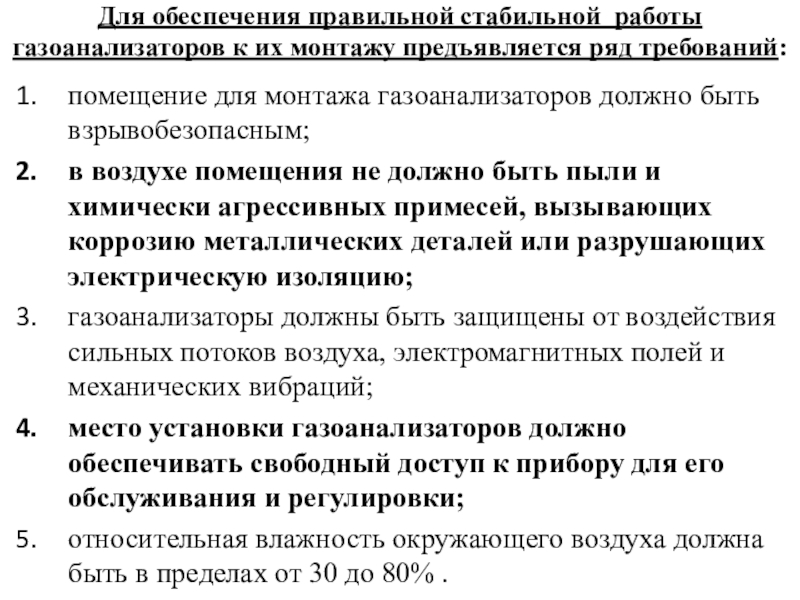

требований:

помещение для монтажа газоанализаторов должно быть взрывобезопасным;
в воздухе помещения не должно быть пыли и химически агрессивных примесей, вызывающих коррозию металлических деталей или разрушающих электрическую изоляцию;
газоанализаторы должны быть защищены от воздействия сильных потоков воздуха, электромагнитных полей и механических вибраций;
место установки газоанализаторов должно обеспечивать свободный доступ к прибору для его обслуживания и регулировки;
относительная влажность окружающего воздуха должна быть в пределах от 30 до 80% .

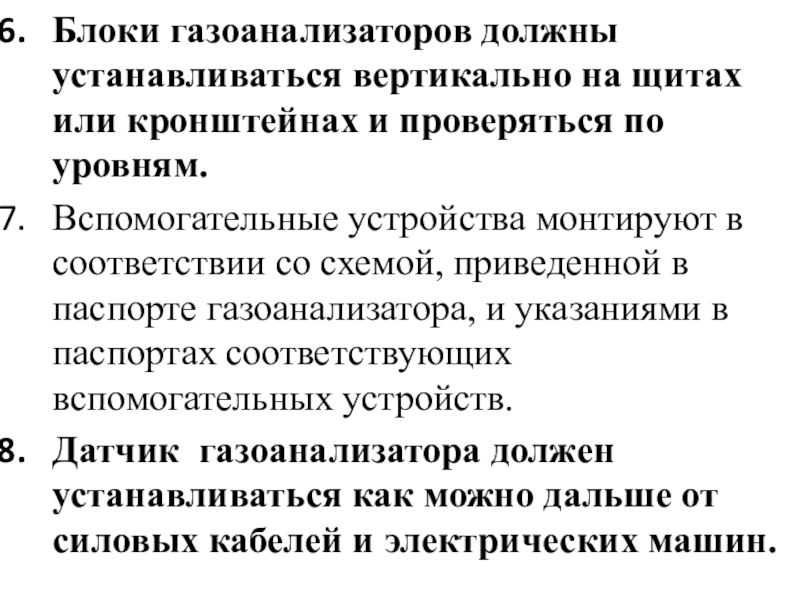

по уровням.
Вспомогательные устройства монтируют в соответствии со схемой, приведенной в паспорте газоанализатора, и указаниями в паспортах соответствующих вспомогательных устройств.
Датчик газоанализатора должен устанавливаться как можно дальше от силовых кабелей и электрических машин.

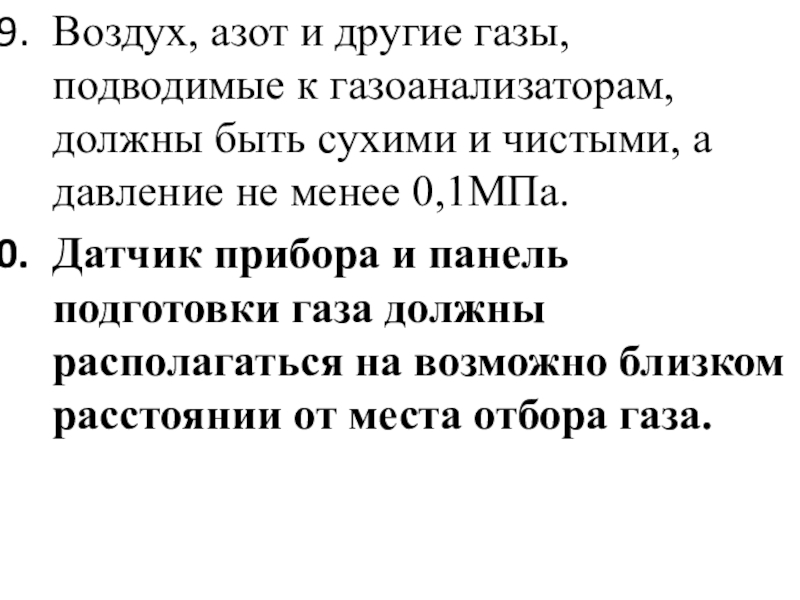

и чистыми, а давление не менее 0,1МПа.
Датчик прибора и панель подготовки газа должны располагаться на возможно близком расстоянии от места отбора газа.

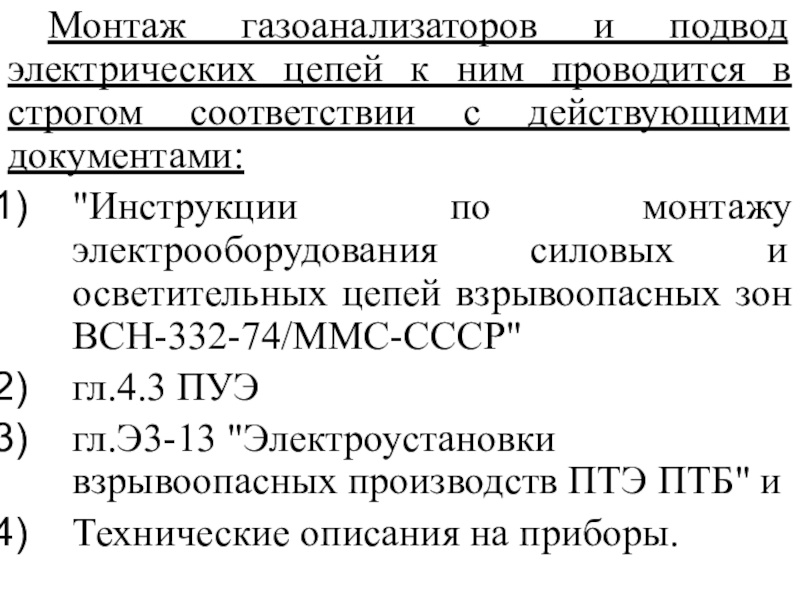

соответствии с действующими документами:

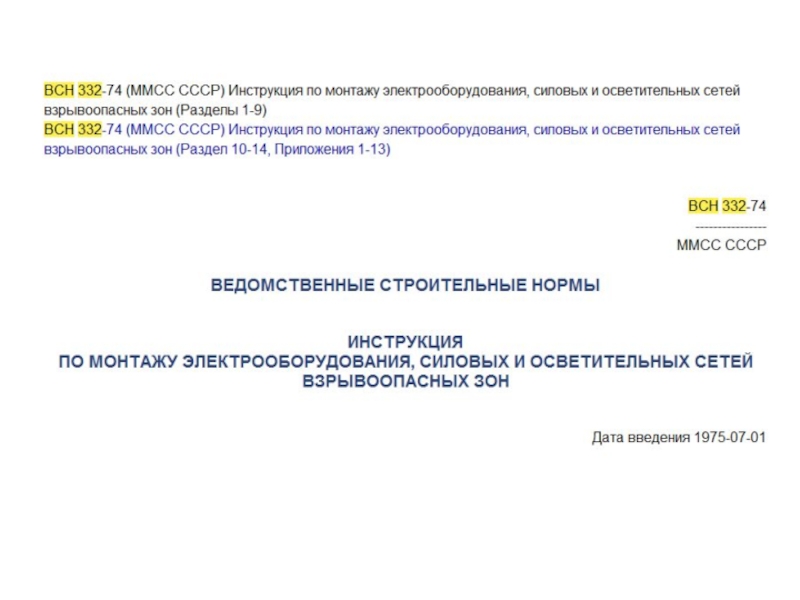

"Инструкции по монтажу электрооборудования силовых и осветительных цепей взрывоопасных зон ВСН-332-74/ММС-СССР"

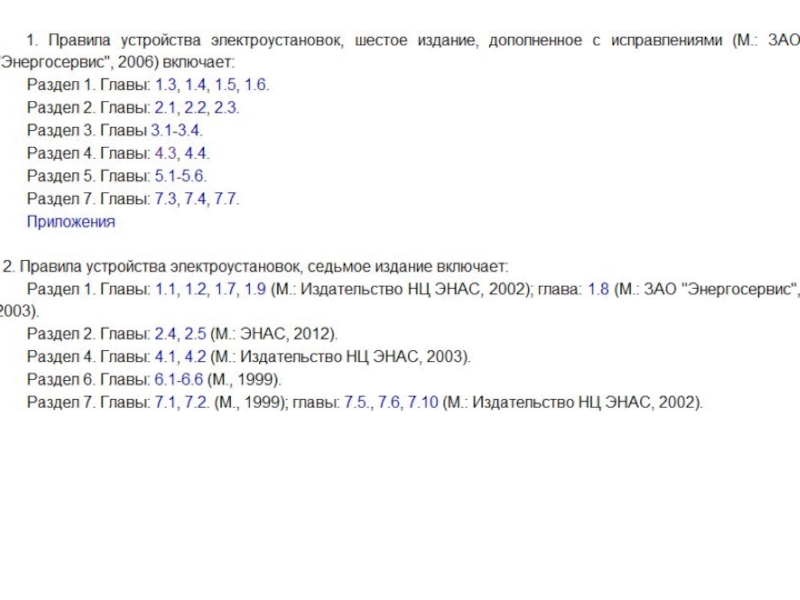

гл.4.3 ПУЭ
гл.Э3-13 "Электроустановки взрывоопасных производств ПТЭ ПТБ" и
Технические описания на приборы.

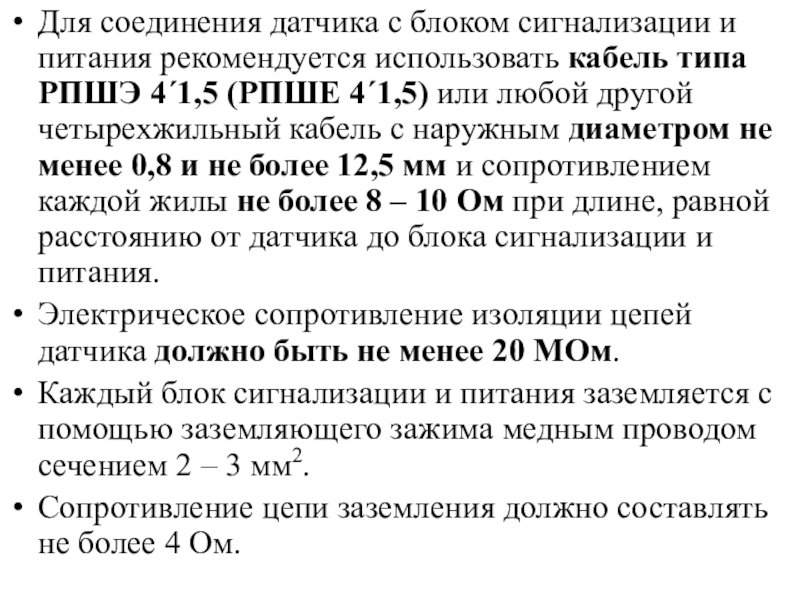

типа РПШЭ 4´1,5 (РПШЕ 4´1,5) или любой другой четырехжильный кабель с наружным диаметром не менее 0,8 и не более 12,5 мм и сопротивлением каждой жилы не более 8 – 10 Ом при длине, равной расстоянию от датчика до блока сигнализации и питания.
Электрическое сопротивление изоляции цепей датчика должно быть не менее 20 МОм.
Каждый блок сигнализации и питания заземляется с помощью заземляющего зажима медным проводом сечением 2 – 3 мм2.
Сопротивление цепи заземления должно составлять не более 4 Ом.

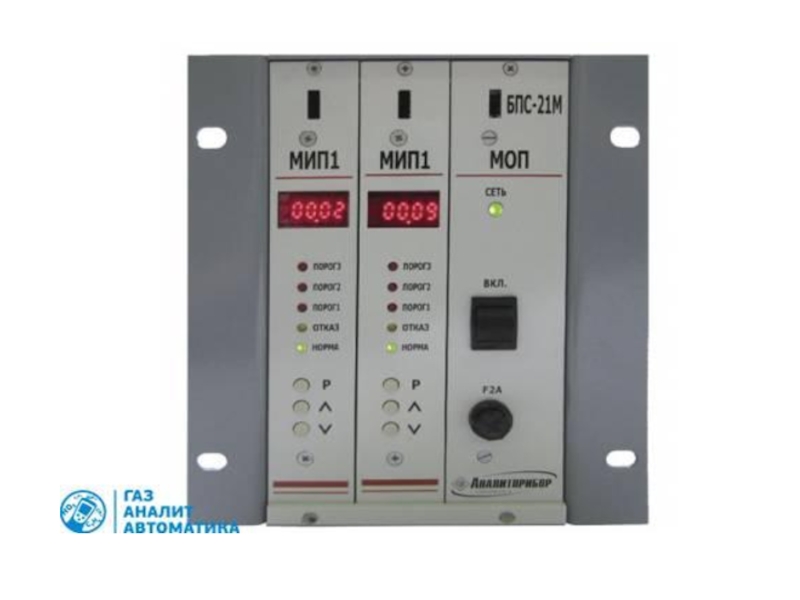

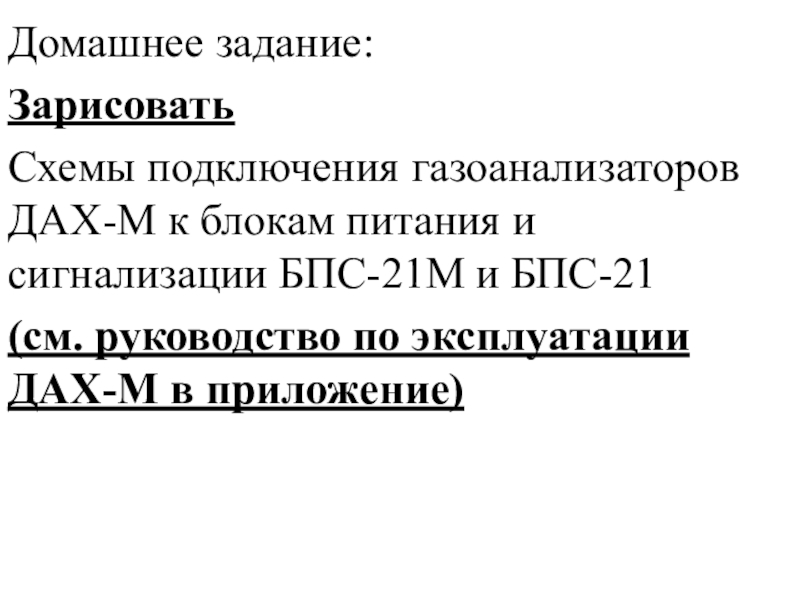

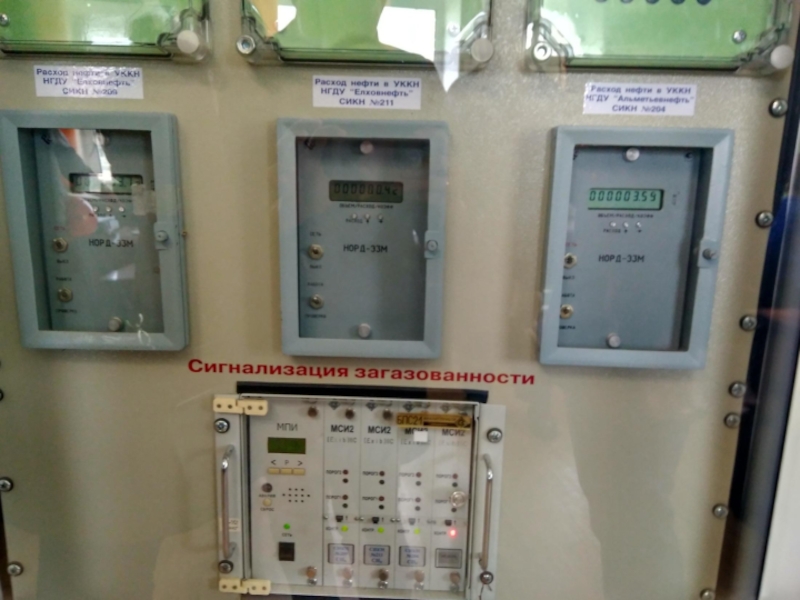

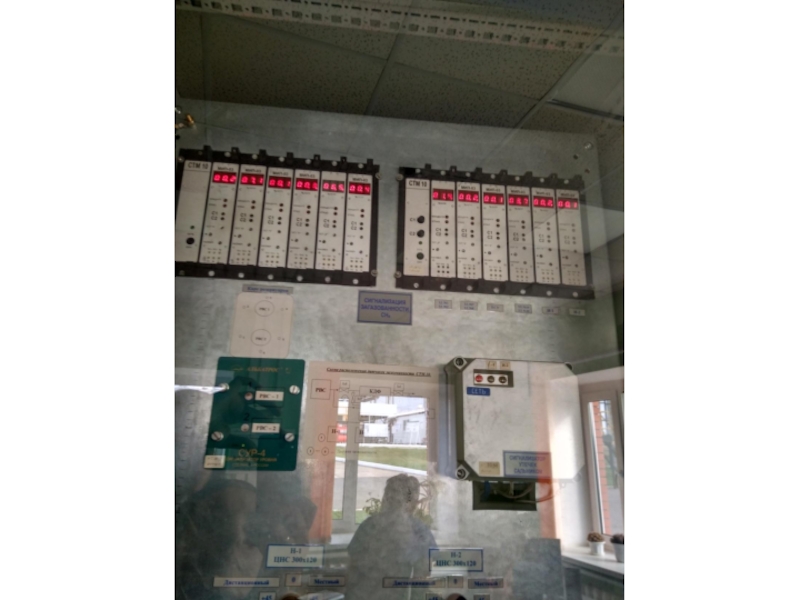

сигнализации БПС-21М и БПС-21

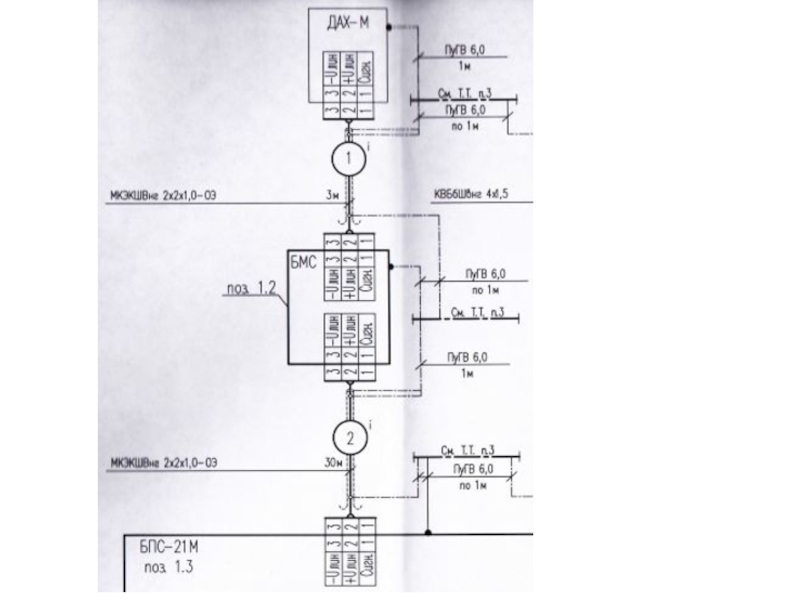

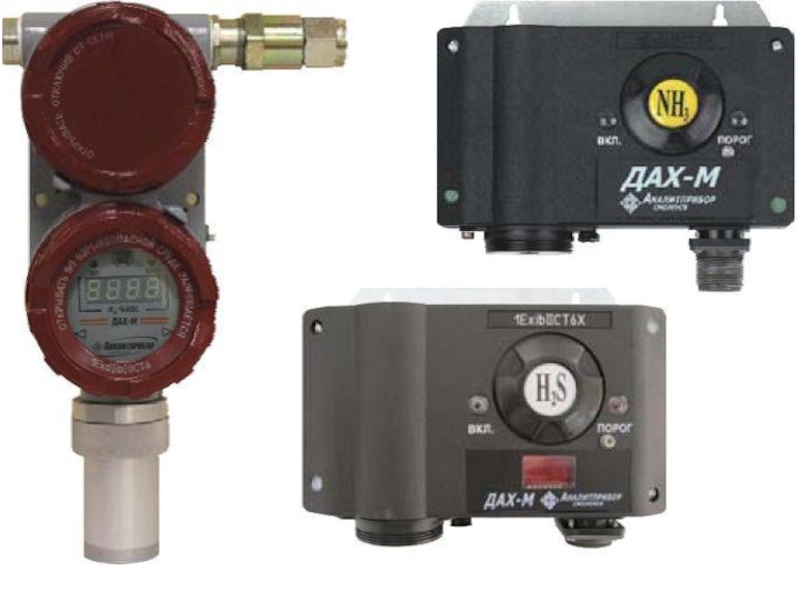

(см. руководство по эксплуатации ДАХ-М в приложение)
