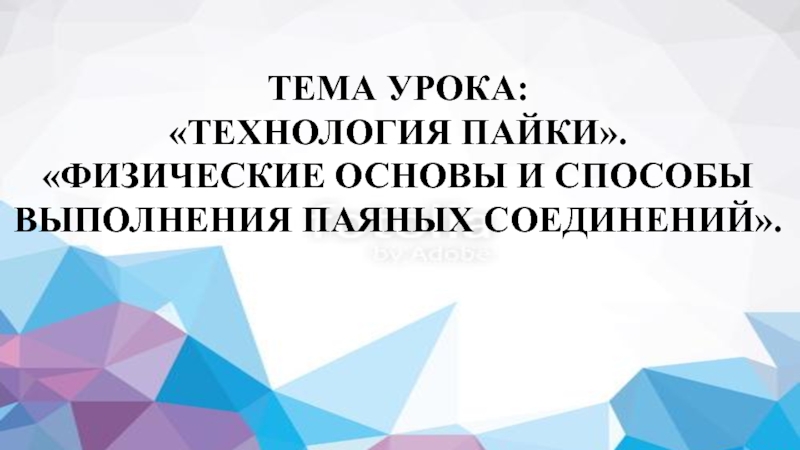

Презентация, доклад на тему Микросхемы

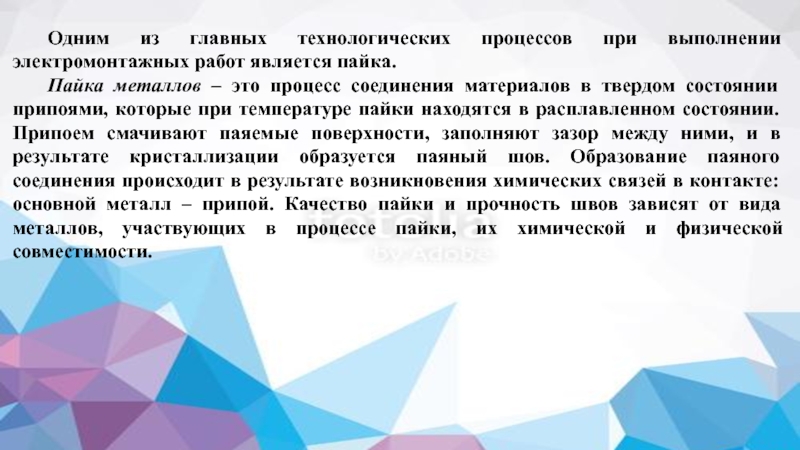

Пайка металлов – это процесс соединения материалов в твердом состоянии припоями, которые при температуре пайки находятся в расплавленном состоянии. Припоем смачивают паяемые поверхности, заполняют зазор между ними, и в результате кристаллизации образуется паяный шов. Образование паяного соединения происходит в результате возникновения химических связей в контакте: основной металл – припой. Качество пайки и прочность швов зависят от вида металлов, участвующих в процессе пайки, их химической и физической совместимости.

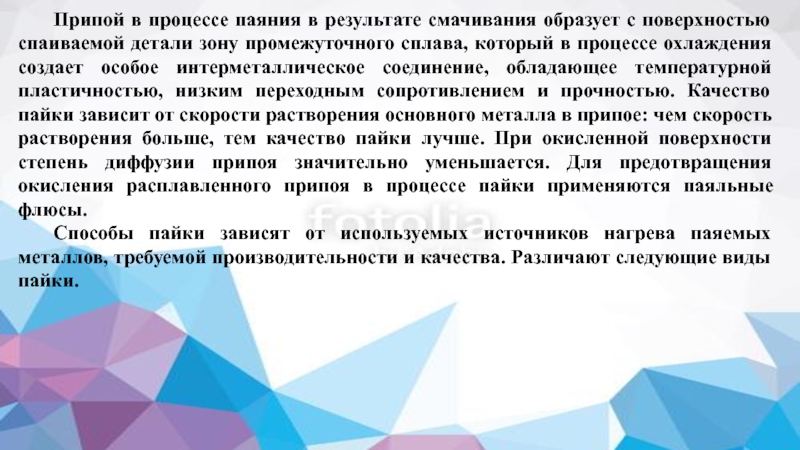

детали зону промежуточного сплава, который в процессе охлаждения создает особое интерметаллическое соединение, обладающее температурной пластичностью, низким переходным сопротивлением и прочностью. Качество пайки зависит от скорости растворения основного металла в припое: чем скорость растворения больше, тем качество пайки лучше. При окисленной поверхности степень диффузии припоя значительно уменьшается. Для предотвращения окисления расплавленного припоя в процессе пайки применяются паяльные флюсы.
Способы пайки зависят от используемых источников нагрева паяемых металлов, требуемой производительности и качества. Различают следующие виды пайки.

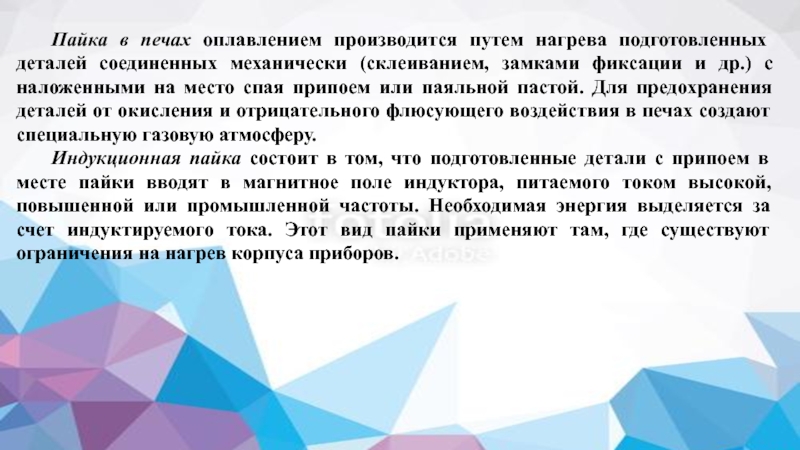

(склеиванием, замками фиксации и др.) с наложенными на место спая припоем или паяльной пастой. Для предохранения деталей от окисления и отрицательного флюсующего воздействия в печах создают специальную газовую атмосферу.
Индукционная пайка состоит в том, что подготовленные детали с припоем в месте пайки вводят в магнитное поле индуктора, питаемого током высокой, повышенной или промышленной частоты. Необходимая энергия выделяется за счет индуктируемого тока. Этот вид пайки применяют там, где существуют ограничения на нагрев корпуса приборов.

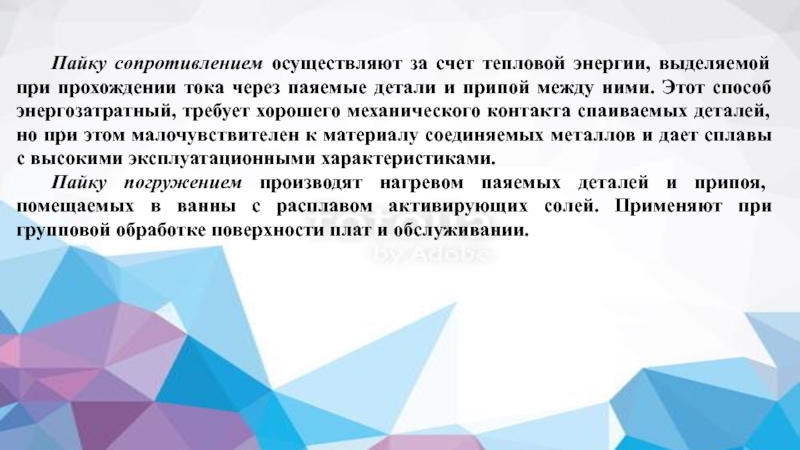

через паяемые детали и припой между ними. Этот способ энергозатратный, требует хорошего механического контакта спаиваемых деталей, но при этом малочувствителен к материалу соединяемых металлов и дает сплавы с высокими эксплуатационными характеристиками.
Пайку погружением производят нагревом паяемых деталей и припоя, помещаемых в ванны с расплавом активирующих солей. Применяют при групповой обработке поверхности плат и обслуживании.
