Презентация, доклад на тему Методы измерений. Метрологические показатели средств измерений

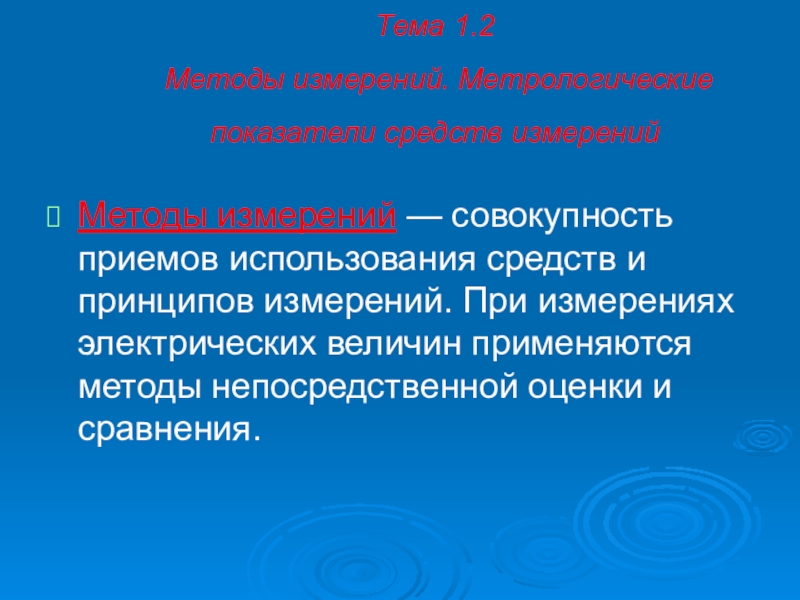

совокупность приемов использования средств и принципов измерений. При измерениях электрических величин применяются методы непосредственной оценки и сравнения.

опытных данных – сравнением ее размера с размером, воспроизводимым мерой, или в виде показания измерительного прибора (измерение длины линейкой, температуры –термометром, напряжения –вольтметром). Мера - средство измерений, предназначенное для воспроизведения физической величины заданного размера (гиря, метр, токовые весы).
Косвенные – те, при которых значение измеряемой величины находят по промежуточным результатам прямых измерений других величин, связанных с измеряемой известной зависимостью. Например, мощность Р=UI можно найти по результатам измерений напряжения U вольтметром и силы тока I амперметром.

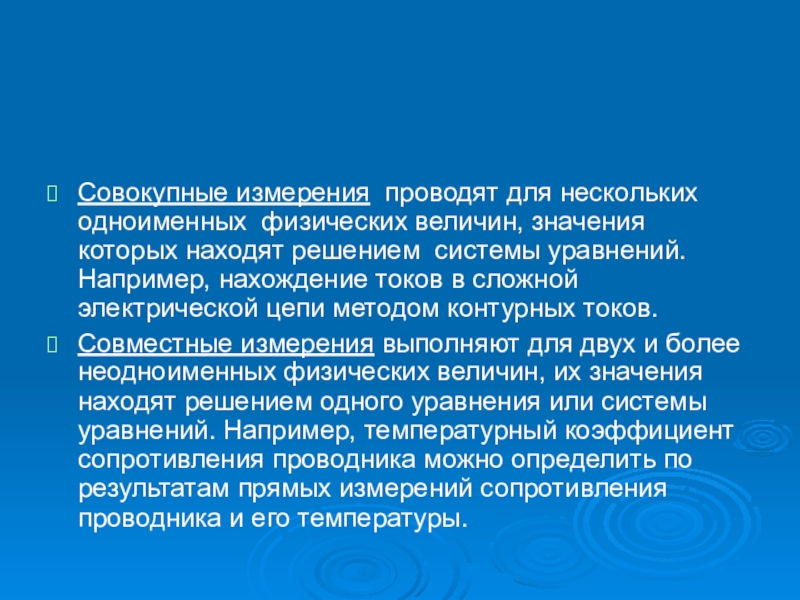

решением системы уравнений. Например, нахождение токов в сложной электрической цепи методом контурных токов.
Совместные измерения выполняют для двух и более неодноименных физических величин, их значения находят решением одного уравнения или системы уравнений. Например, температурный коэффициент сопротивления проводника можно определить по результатам прямых измерений сопротивления проводника и его температуры.

в единицах измеряемой величины. При этом получают значение измеряемой величины непосредственно, без каких-либо дополнительных действий со стороны лица, проводящего измерение, и без вычислений, кроме умножения его показаний на постоянную измерительного прибора или цену деления.

дифференциальный и нулевой методы.
Метод противопоставления состоит в том, что на вход сравнивающего устройства (компаратора) одновременно подаются сигналы измеряемой величины и одноименной ей величины, размер которой воспроизводится мерой, а соотношение между ними определяют по выходному сигналу сравнивающего устройства (например, измерение напряжения постоянного тока с помощью компенсатора путем сравнения с ЭДС нормального элемента).
Дифференциальный метод измерений заключается в том, что на измерительный прибор воздействует разность измеряемой величины и величины, размер которой воспроизводится мерой.

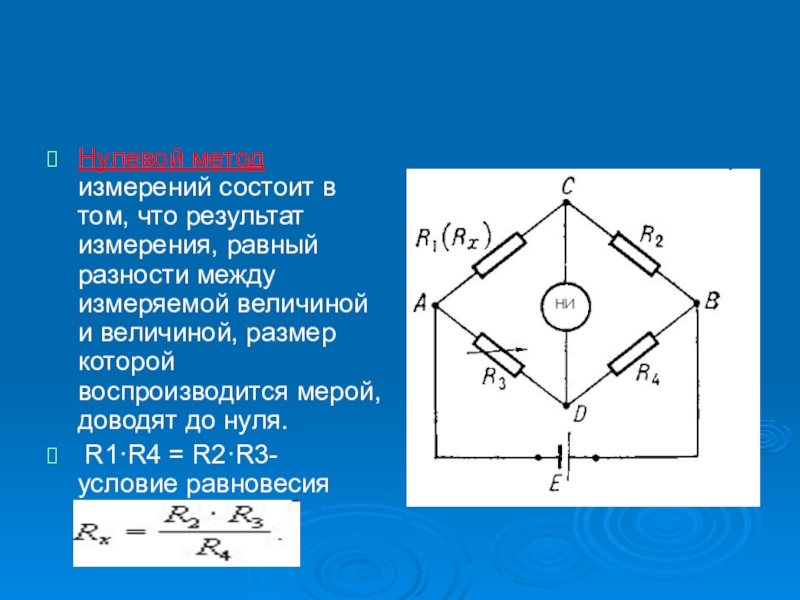

между измеряемой величиной и величиной, размер которой воспроизводится мерой, доводят до нуля.
R1·R4 = R2·R3- условие равновесия моста

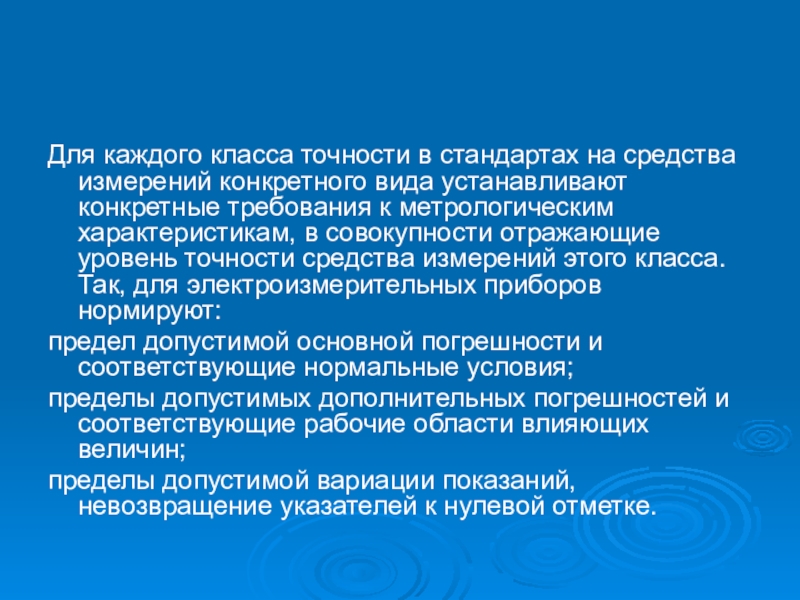

устанавливают конкретные требования к метрологическим характеристикам, в совокупности отражающие уровень точности средства измерений этого класса. Так, для электроизмерительных приборов нормируют:
предел допустимой основной погрешности и соответствующие нормальные условия;
пределы допустимых дополнительных погрешностей и соответствующие рабочие области влияющих величин;
пределы допустимой вариации показаний, невозвращение указателей к нулевой отметке.

измерения неизвестного сопротивления с помощью четырехплечего уравновешенного моста.
