Презентация, доклад на тему Методические рекомендации по выполнению сборки и монтажа

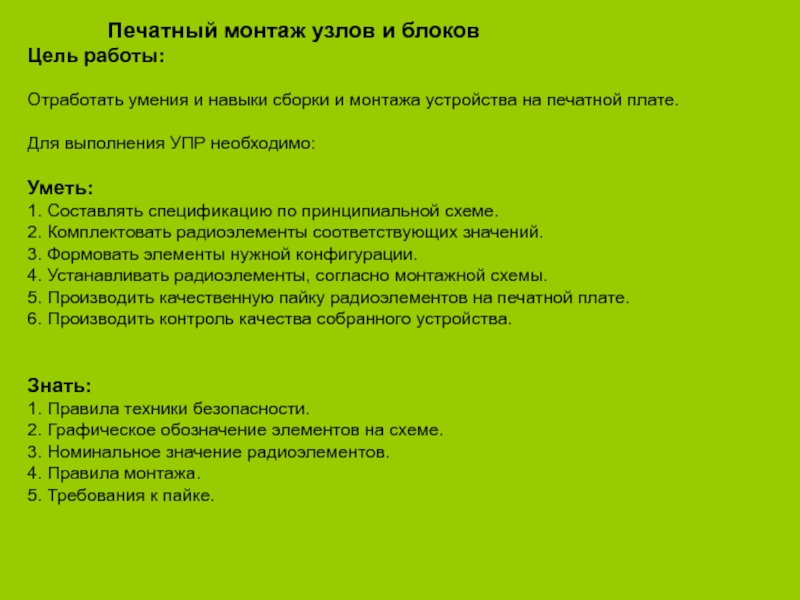

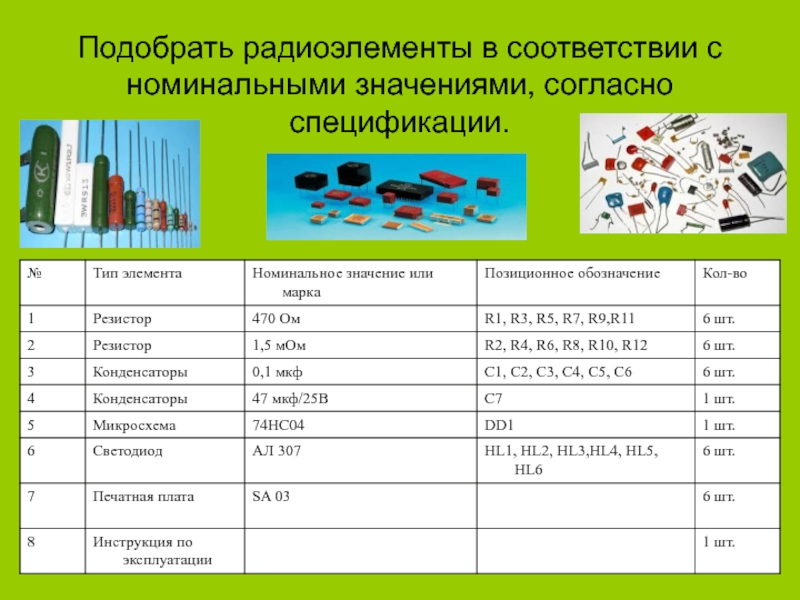

и монтажа устройства на печатной плате. Для выполнения УПР необходимо: Уметь: 1. Составлять спецификацию по принципиальной схеме. 2. Комплектовать радиоэлементы соответствующих значений. 3. Формовать элементы нужной конфигурации. 4. Устанавливать радиоэлементы, согласно монтажной схемы. 5. Производить качественную пайку радиоэлементов на печатной плате. 6. Производить контроль качества собранного устройства. Знать: 1. Правила техники безопасности. 2. Графическое обозначение элементов на схеме. 3. Номинальное значение радиоэлементов. 4. Правила монтажа. 5. Требования к пайке.

Работать исправным инструментом и приспособлениями: работать паяльником мощностью не более 40 Вт, жало не должно качаться, шнур не должен иметь нарушений изоляции, на ручке не должно быть трещин.
В перерывах между пайкой паяльник держать на огнеупорной подставке.
Пользоваться оловянно-свинцовым припоем ПОС 61 и канифольным флюсом.
Во избежание образования брызг при пайке необходимо наносить минимальное количество флюса.
Продолжительность пайки не должна превышать 3 секунд.
Все операции пайки и лужения должны производиться при включённой вытяжной вентиляции.
ЛВЖ (спирт, ацетон, бензин), применяемые для промывки мест пайки, должны храниться в плотно закрытой таре.

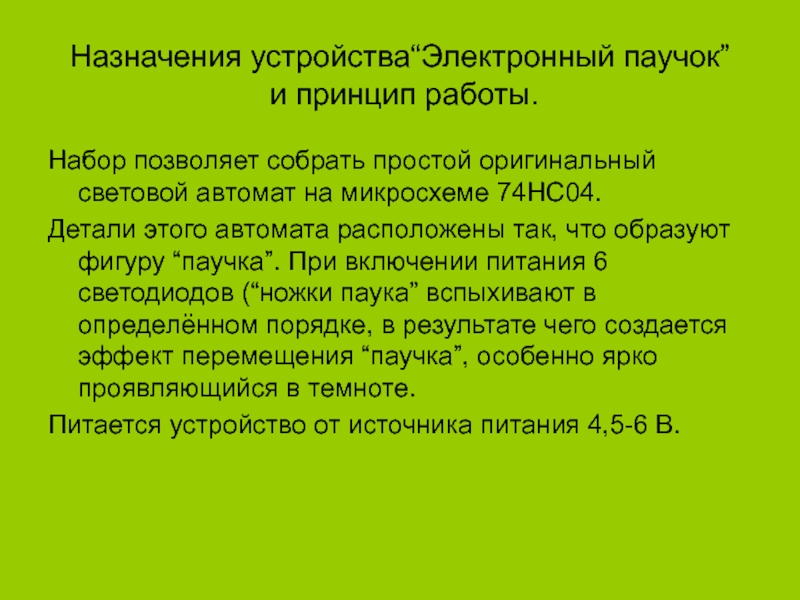

автомат на микросхеме 74НС04.
Детали этого автомата расположены так, что образуют фигуру “паучка”. При включении питания 6 светодиодов (“ножки паука” вспыхивают в определённом порядке, в результате чего создается эффект перемещения “паучка”, особенно ярко проявляющийся в темноте.
Питается устройство от источника питания 4,5-6 В.

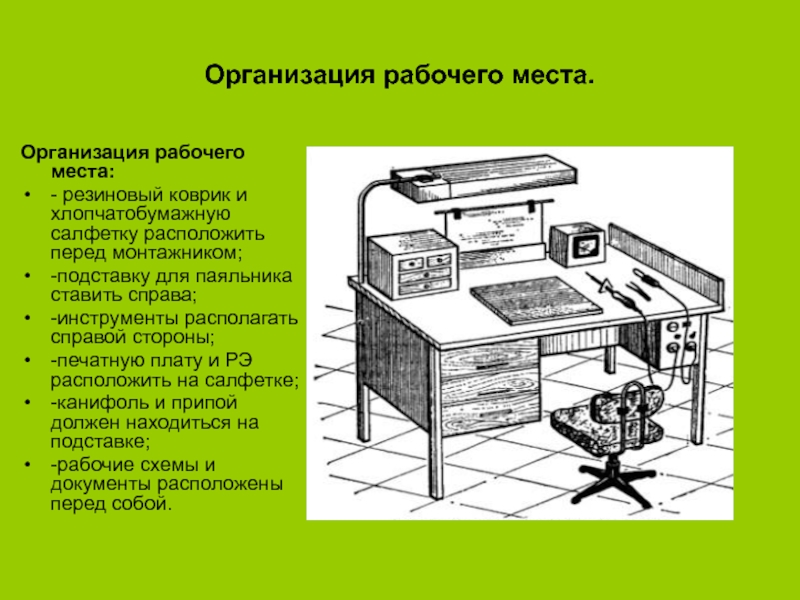

расположить перед монтажником;
-подставку для паяльника ставить справа;
-инструменты располагать справой стороны;
-печатную плату и РЭ расположить на салфетке;
-канифоль и припой должен находиться на подставке;
-рабочие схемы и документы расположены перед собой.

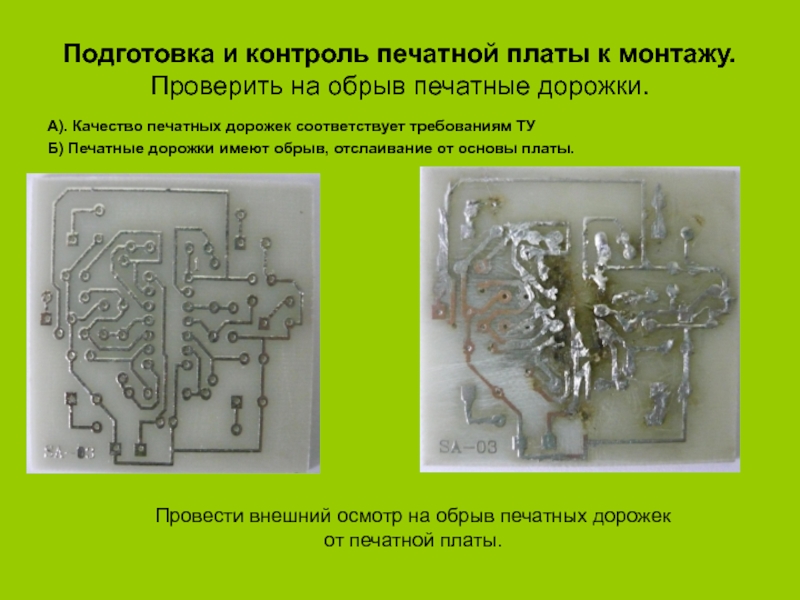

дорожки.

А). Качество печатных дорожек соответствует требованиям ТУ
Б) Печатные дорожки имеют обрыв, отслаивание от основы платы.

Провести внешний осмотр на обрыв печатных дорожек от печатной платы.

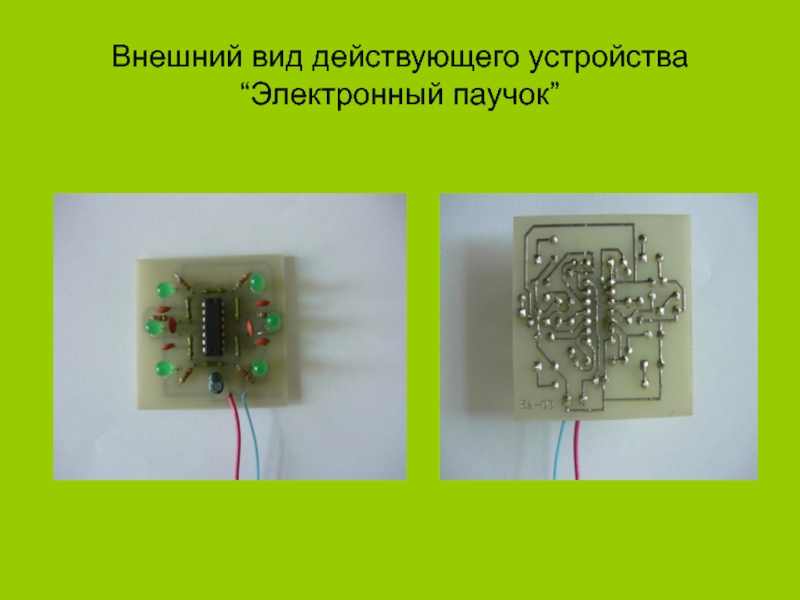

паучок”

Печатная плата

Монтажная схема

90°, размер плеча от корпуса радиоэлемента до первого изгиба 2мм.

документации.

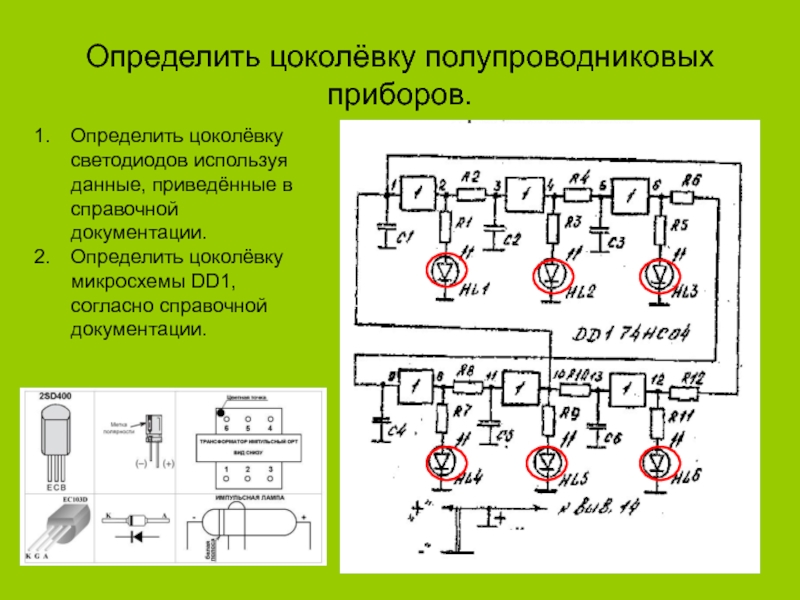

Определить цоколёвку микросхемы DD1, согласно справочной документации.

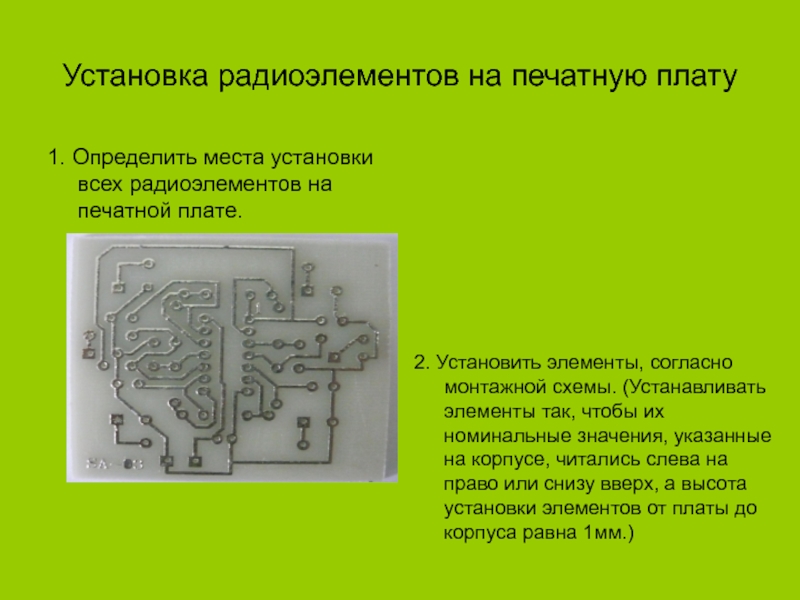

печатной плате.

2. Установить элементы, согласно монтажной схемы. (Устанавливать элементы так, чтобы их номинальные значения, указанные на корпусе, читались слева на право или снизу вверх, а высота установки элементов от платы до корпуса равна 1мм.)

пайки в достаточном количестве, но избегать образование наплывов припоя. Светодиоды паять 3 секунды, повторная перепайка производится через 10-15 мин. Не должен образовываться нагар на местах пайки в результате перегрева места пайки. Удалить излишки пропоя.
Паяльник отнимают сразу после расплавления припоя и заполнения им отверстия и зазоров между выводом элемента и контактной площадкой;
Наносить минимальное количество припоя для предотвращения образования наплывов и замыканий между печатными проводниками.
Припой должен надёжно покрывать загнутые контуры выводов.
Припой должен покрывать печатные проводники только в местах соединений.
Паяные соединения должны быть аккуратными и чистыми, наличие на плате остатков флюса недопустимо.

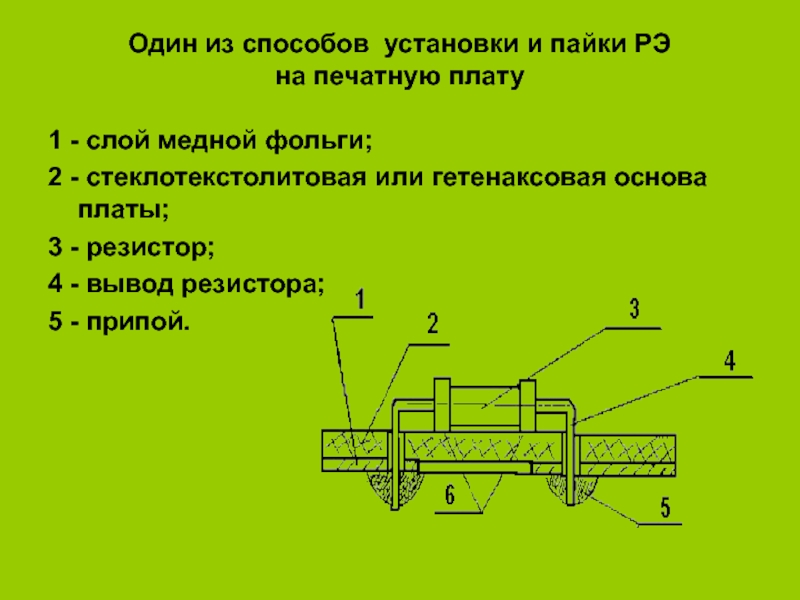

корпуса Р.Э. до основы платы.

слой медной фольги;
2 - стеклотекстолитовая или гетенаксовая основа платы;
3 - резистор;
4 - вывод резистора;
5 - припой.

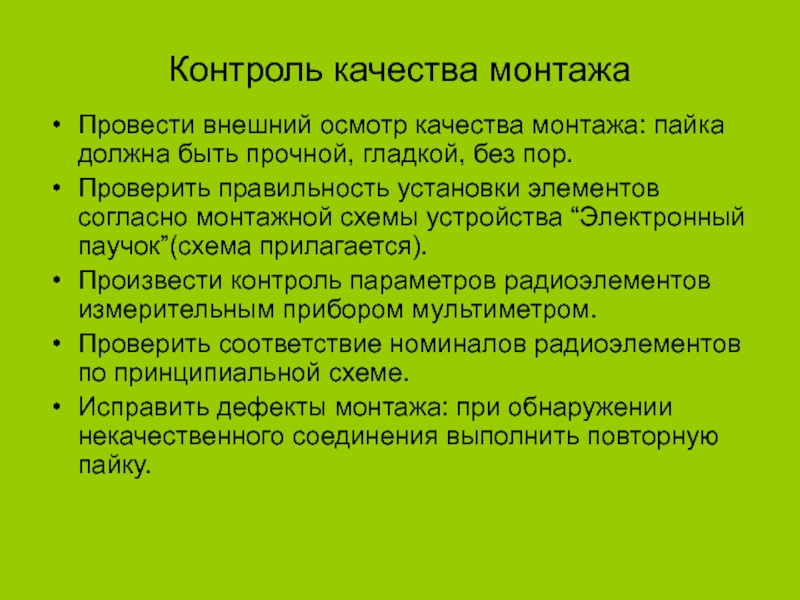

гладкой, без пор.
Проверить правильность установки элементов согласно монтажной схемы устройства “Электронный паучок”(схема прилагается).
Произвести контроль параметров радиоэлементов измерительным прибором мультиметром.
Проверить соответствие номиналов радиоэлементов по принципиальной схеме.
Исправить дефекты монтажа: при обнаружении некачественного соединения выполнить повторную пайку.
