Презентация, доклад на тему Методическая разработка урока по предмету ОП 07. Основы металлургического производства на тему: Антикоррозионное покрытие труб
Содержание
- 1. Методическая разработка урока по предмету ОП 07. Основы металлургического производства на тему: Антикоррозионное покрытие труб
- 2. Волжский трубный завод осуществляет нанесение на трубы наружных защитных антикоррозийных покрытий с 1977г.
- 3. Слайд 3
- 4. Покрытие наносится на наружную поверхность труб, предназначенных
- 5. Слайд 5
- 6. ВИДЫ ПОКРЫТИЙ:- одно- и двухслойное эпоксидное;- трехслойное
- 7. ОСНОВНОЕ ОБОРУДОВАНИЕ: дробеметные установки для очистки труб
- 8. 1. Дробеструйная очистка поверхности2. Индукционный нагрев 195°
- 9. 1.2.3.4.5.6.7.Технология нанесения наружного антикоррозийного покрытия

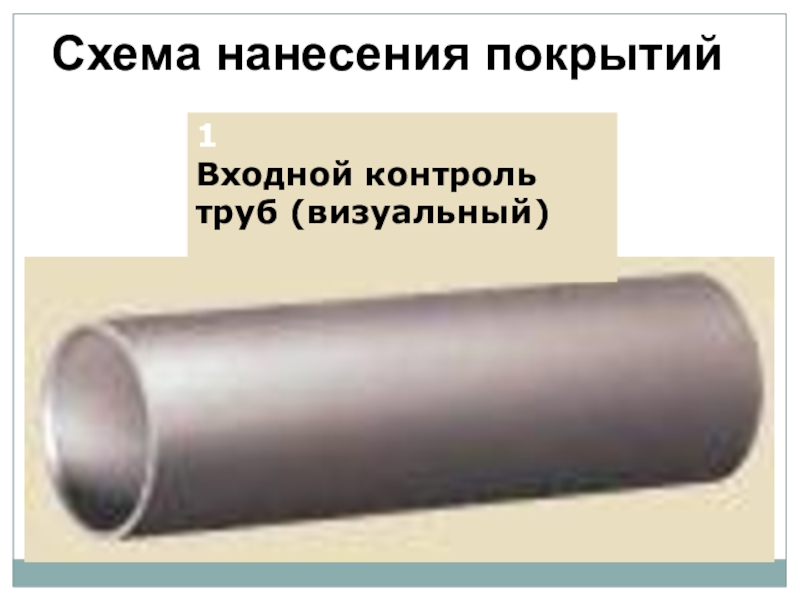

- 10. Схема нанесения покрытий
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. 7Хроматирование поверхности трубы
- 16. Слайд 16

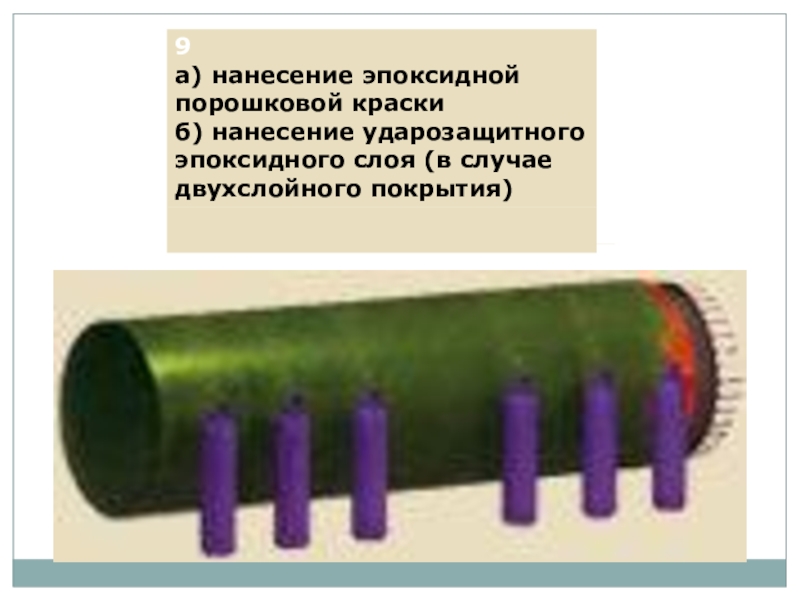

- 17. Одно- и двухслойное эпоксидное покрытие
- 18. Слайд 18
- 19. Двухслойное полипропиленовое покрытие
- 20. Слайд 20
- 21. Слайд 21
- 22. Трехслойное полиэтиленовое или полипропиленовое покрытие
- 23. Слайд 23
- 24. 10Водяное охлаждение труб с покрытием
- 25. Слайд 25

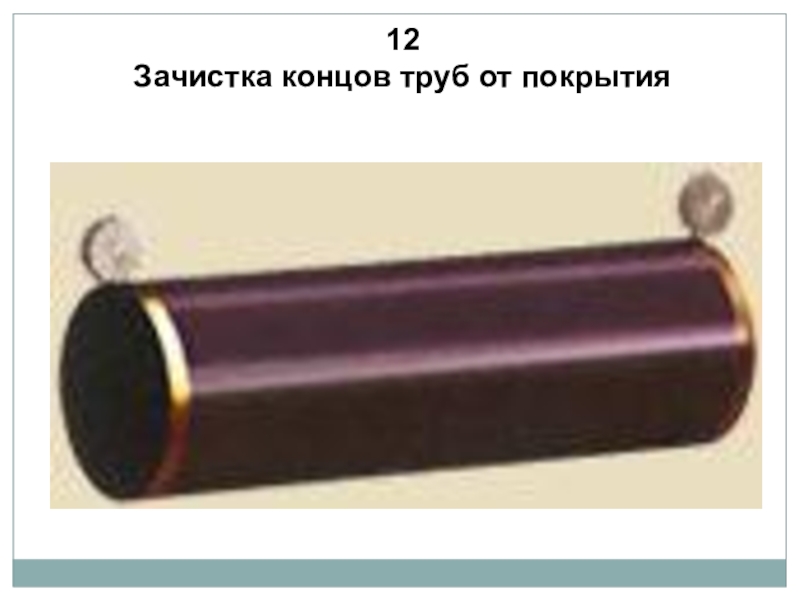

- 26. 12Зачистка концов труб от покрытия
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
Волжский трубный завод осуществляет нанесение на трубы наружных защитных антикоррозийных покрытий с 1977г.
Слайд 2Волжский трубный завод
осуществляет нанесение на трубы наружных защитных антикоррозийных покрытий с
1977г.

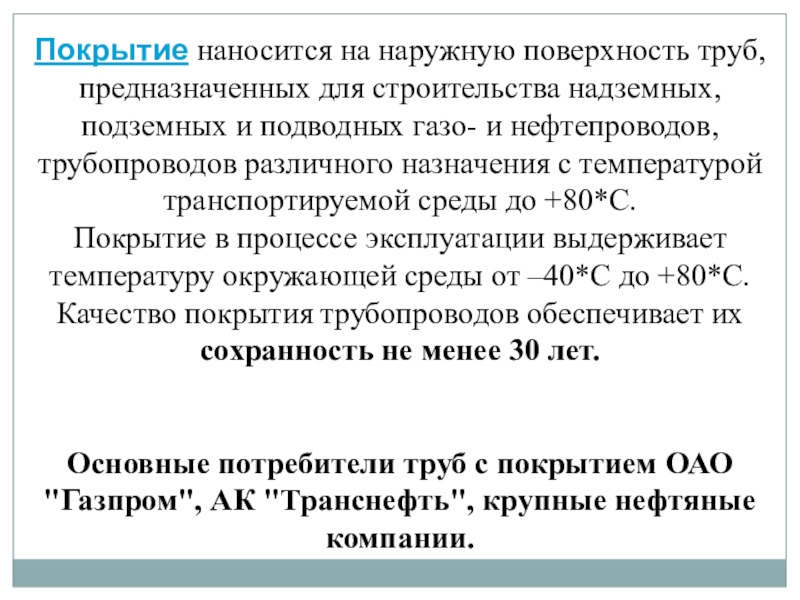

Слайд 4Покрытие наносится на наружную поверхность труб, предназначенных для строительства надземных, подземных
и подводных газо- и нефтепроводов, трубопроводов различного назначения с температурой транспортируемой среды до +80*С.
Покрытие в процессе эксплуатации выдерживает температуру окружающей среды от –40*С до +80*С.
Качество покрытия трубопроводов обеспечивает их сохранность не менее 30 лет.
Основные потребители труб с покрытием ОАО "Газпром", АК "Транснефть", крупные нефтяные компании.
Покрытие в процессе эксплуатации выдерживает температуру окружающей среды от –40*С до +80*С.
Качество покрытия трубопроводов обеспечивает их сохранность не менее 30 лет.
Основные потребители труб с покрытием ОАО "Газпром", АК "Транснефть", крупные нефтяные компании.
Слайд 6ВИДЫ ПОКРЫТИЙ:
- одно- и двухслойное эпоксидное;
- трехслойное полиэтиленовое;
- двух- и трехслойное
полипропиленовое.
Диаметр покрываемых труб 102-1420 мм.
Длина 9-14 м.
Толщина стенки 6-21 мм.
Диаметр покрываемых труб 102-1420 мм.
Длина 9-14 м.
Толщина стенки 6-21 мм.
Слайд 7ОСНОВНОЕ ОБОРУДОВАНИЕ:

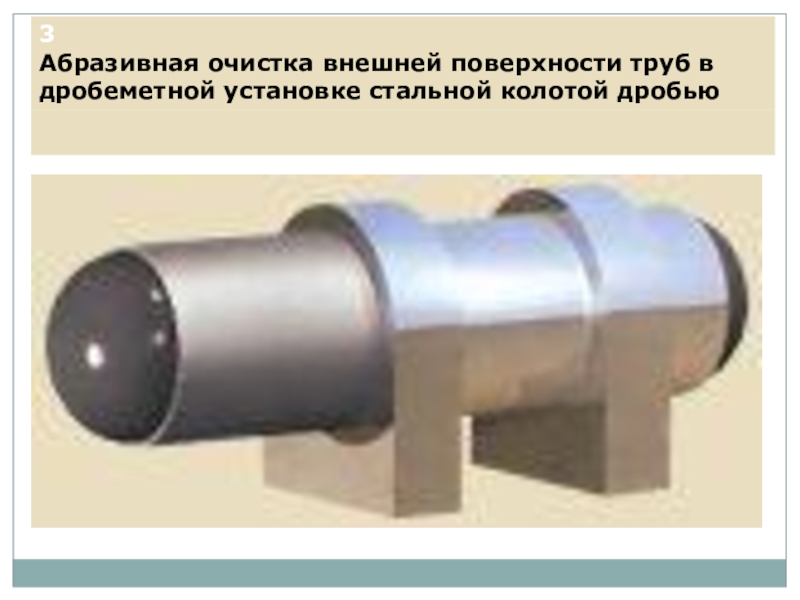

дробеметные установки для очистки труб и преданию поверхности трубы
необходимой шероховатости;

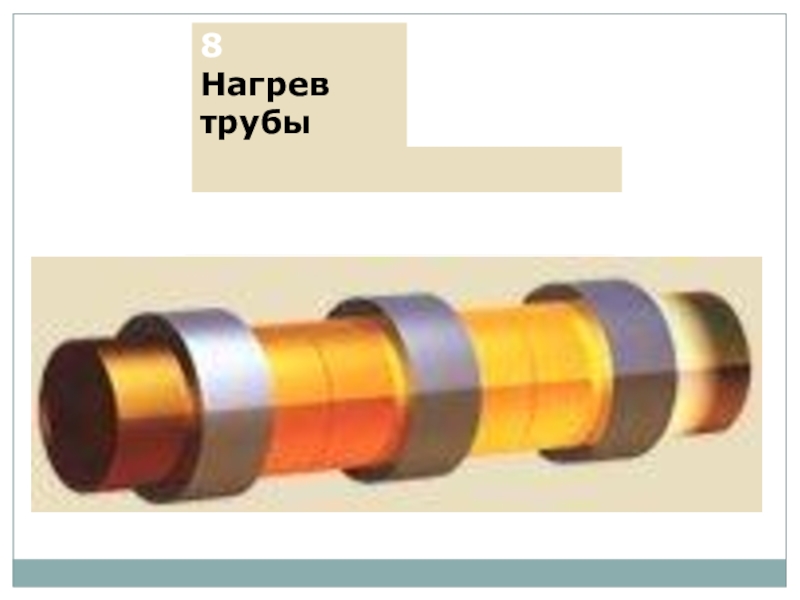

газовые печи для нагрева труб;
станции хроматирования;
камеры для нанесения эпоксидного праймера;

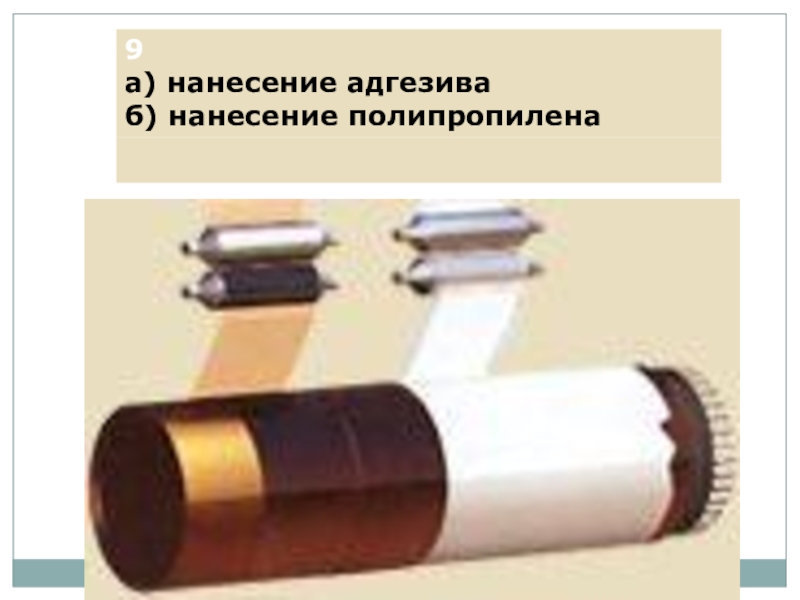

экструдеры для нанесения адгезива;
экструдеры для нанесения полиэтилена (полипропилена);
участок отделки труб (зачистка концов) и приборы контроля (высоковольтный дефектоскоп для контроля сплошности покрытия
газовые печи для нагрева труб;
станции хроматирования;
камеры для нанесения эпоксидного праймера;
экструдеры для нанесения адгезива;
экструдеры для нанесения полиэтилена (полипропилена);
участок отделки труб (зачистка концов) и приборы контроля (высоковольтный дефектоскоп для контроля сплошности покрытия

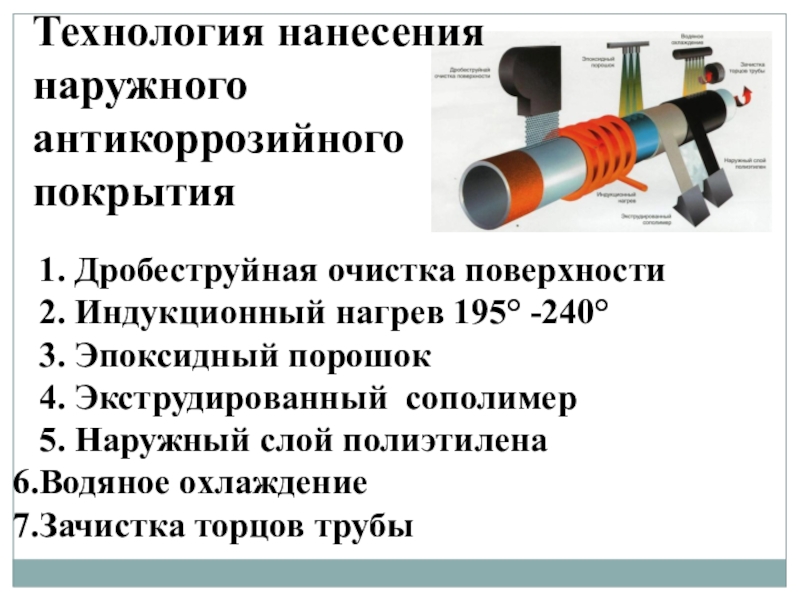

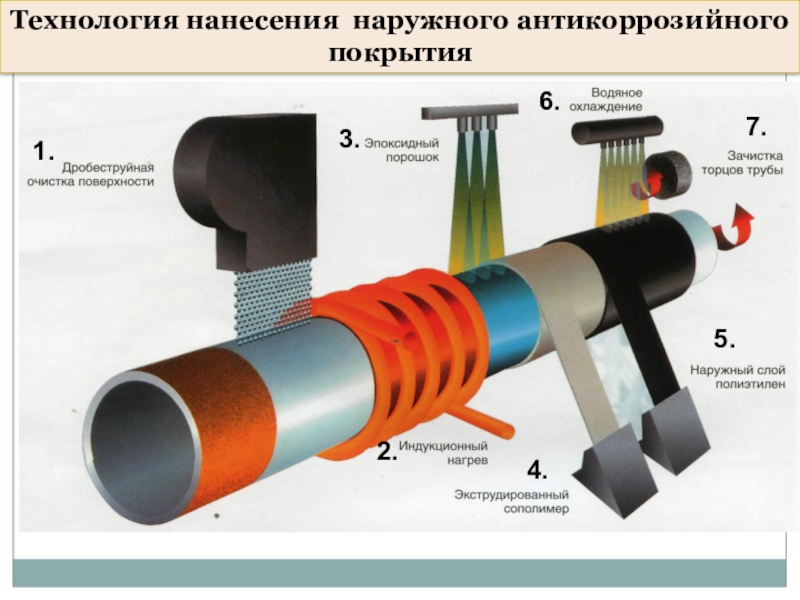

Слайд 81. Дробеструйная очистка поверхности
2. Индукционный нагрев 195° -240°

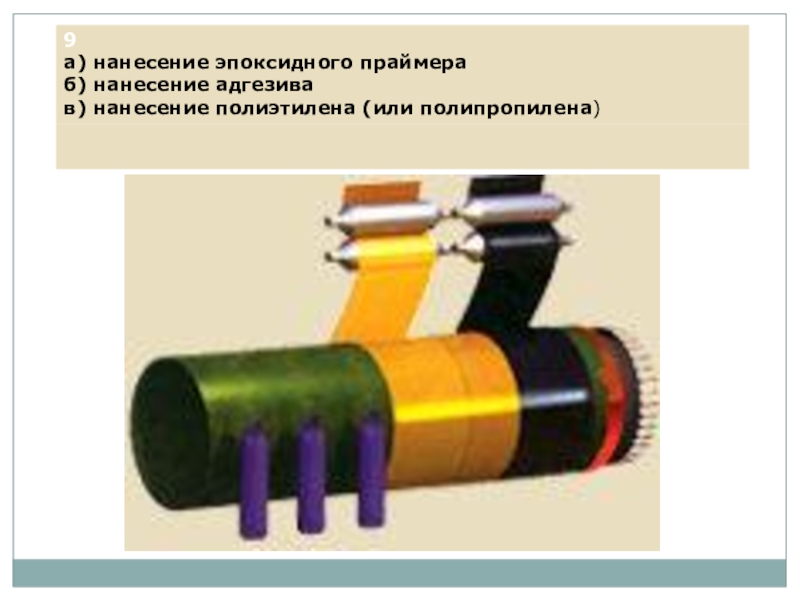

3. Эпоксидный порошок
4. Экструдированный
сополимер
5. Наружный слой полиэтилена
Водяное охлаждение
Зачистка торцов трубы
5. Наружный слой полиэтилена
Водяное охлаждение
Зачистка торцов трубы
Технология нанесения
наружного
антикоррозийного
покрытия
