Презентация, доклад на тему Методическая разработка урока по предмету ОП 07. Основы металлургического производства на тему: Технология производства труб в ТПЦ-2
Содержание
- 1. Методическая разработка урока по предмету ОП 07. Основы металлургического производства на тему: Технология производства труб в ТПЦ-2
- 2. Слайд 2
- 3. Цех выпускает бесшовные нефтепроводные трубы, трубы общего
- 4. Уникальное оборудование цеха позволяет получать продукцию из
- 5. Трубопрессовое производство пущено в эксплуатацию в 1987г.ОСНОВНОЕ
- 6. ПРЕССОВАНИЕПроцесс выдавливания металла нагретой за-готовки из замкнутой
- 7. Слайд 7
- 8. Схема технологического процесса прессования труб на линии
- 9. Слайд 9
- 10. Исходной заготовкой являются горячекатаные или кованные круглые

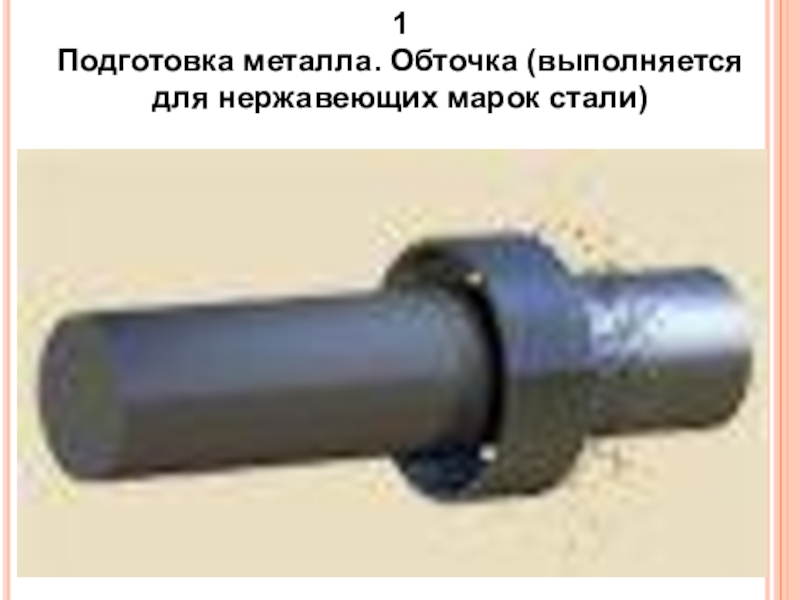

- 11. 1Подготовка металла. Обточка (выполняется для нержавеющих марок стали)
- 12. Слайд 12
- 13. 2.Раскрой заготовок по заданному весу или на
- 14. 3. Сквозное сверление на станках глубокого сверления
- 15. 4. Обработка торцов (верхнего торца), снятие фаски,

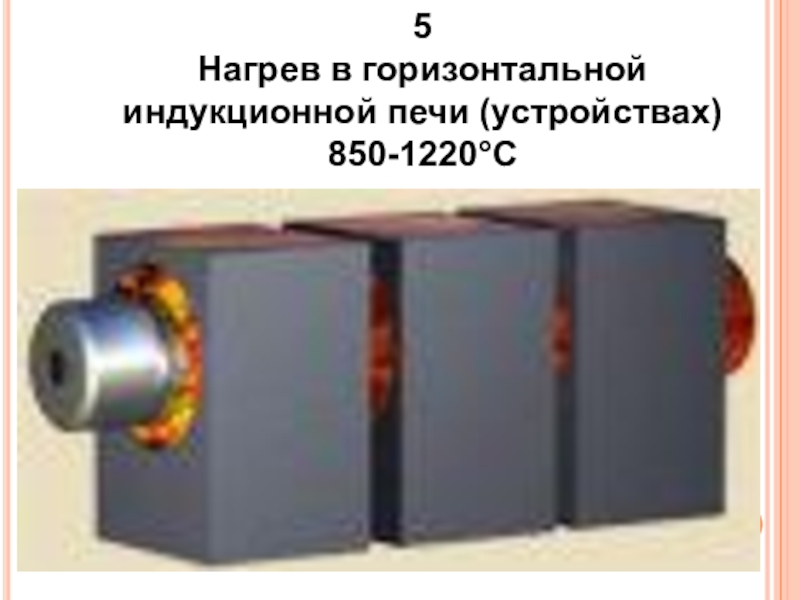

- 16. 5Нагрев в горизонтальной индукционной печи (устройствах) 850-1220°С

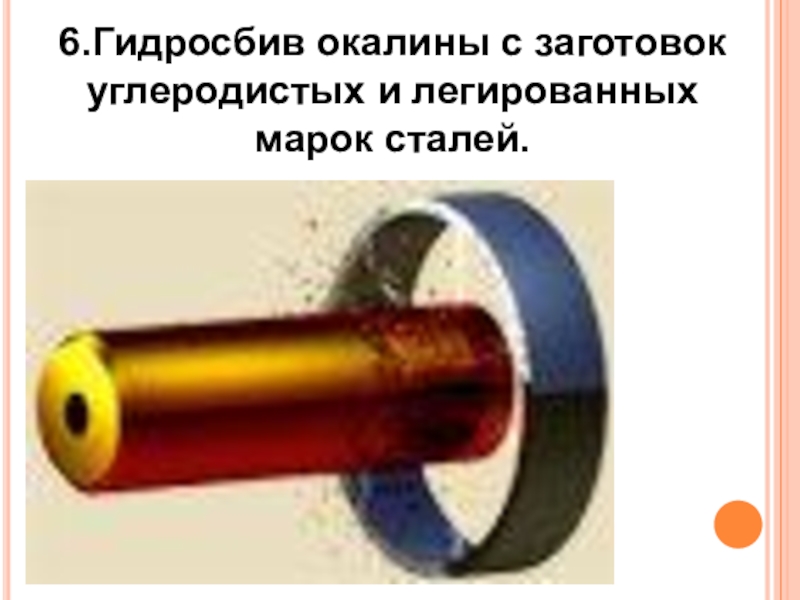

- 17. 6.Гидросбив окалины с заготовок углеродистых и легированных марок сталей.
- 18. 7.Нанесение стеклосмазки Нанесение стеклосмазки на наружную поверхностьзаготовки
- 19. 8.Экспандирование на прессе с усилием 650Т Прошивка

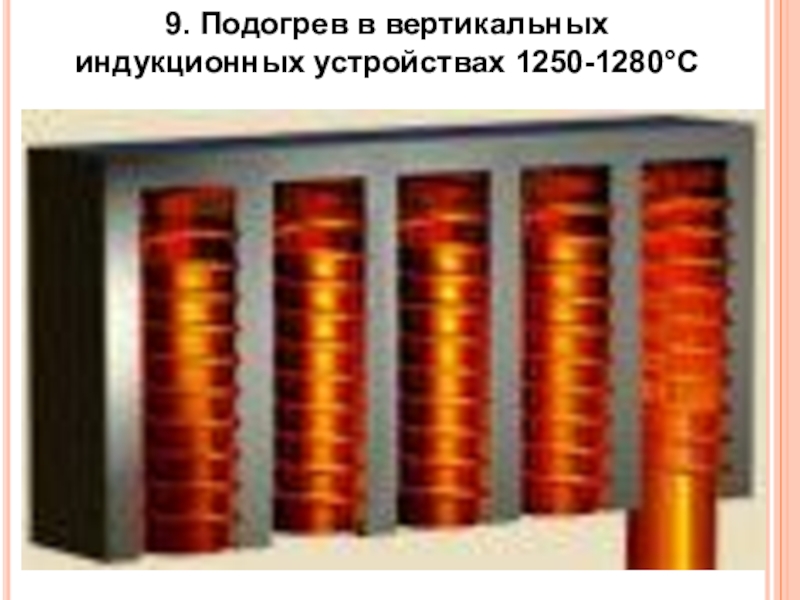

- 20. 9. Подогрев в вертикальных индукционных устройствах 1250-1280°С
- 21. 10Гидросбив окалины

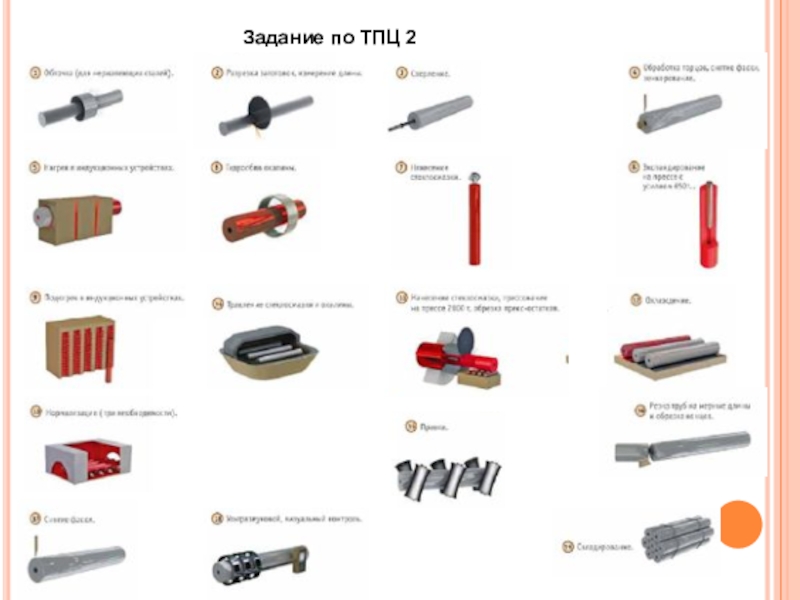

- 22. 11.Нанесение стеклосмазки (установка стеклошайб, на наружную поверхность-прокатыванием,
- 23. 12.Охлаждение на воздухе Трубы из нержавеющих марок сталей перед холодильником подвергаются закалке

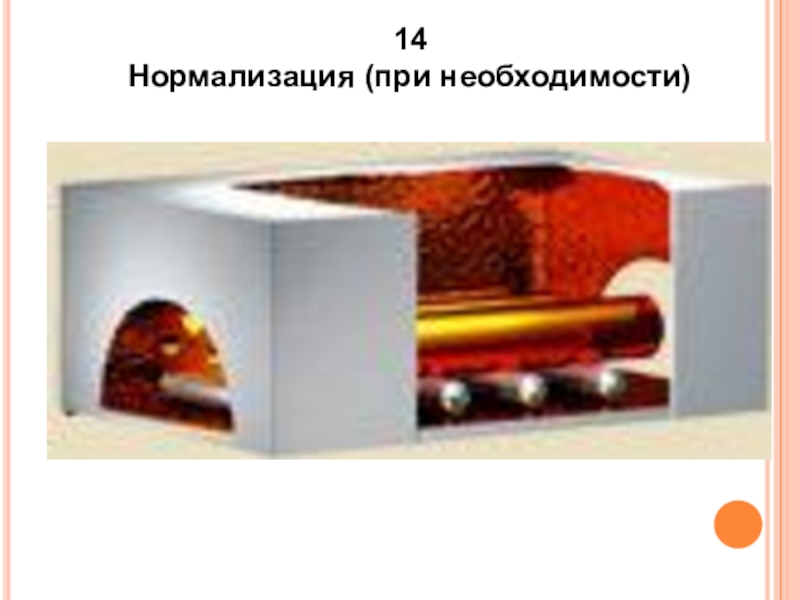

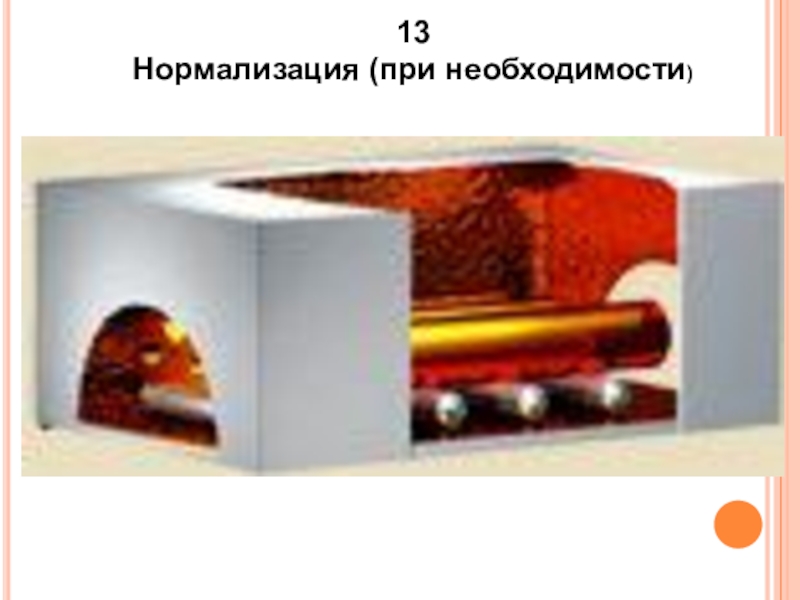

- 24. 13Нормализация (при необходимости)
- 25. 14.Травление стеклосмазки и окалины Химическая обработка:Предварительный нагрев

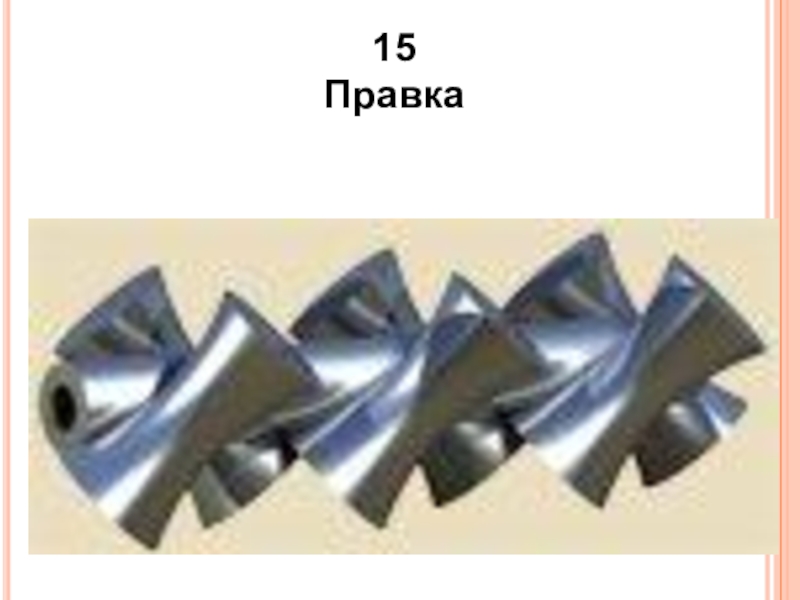

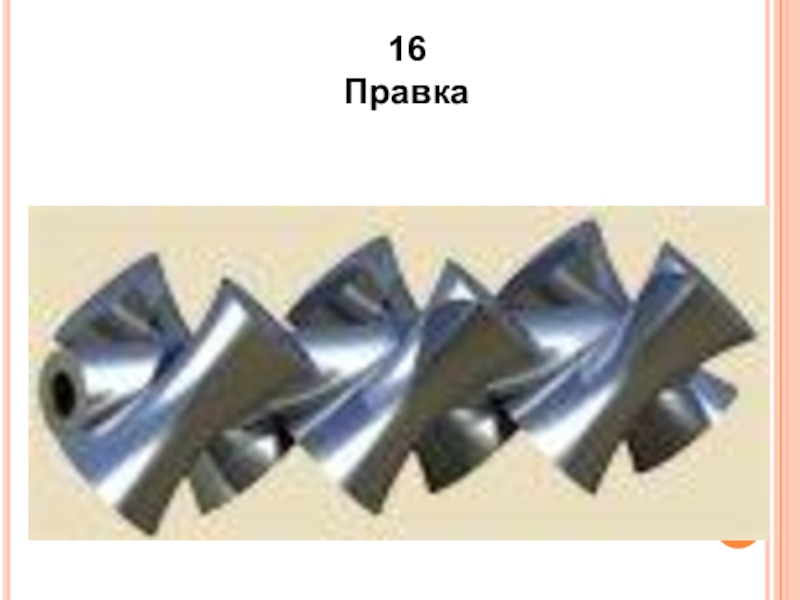

- 26. 15Правка
- 27. 16Резка труб на мерные длины и обрезка концов

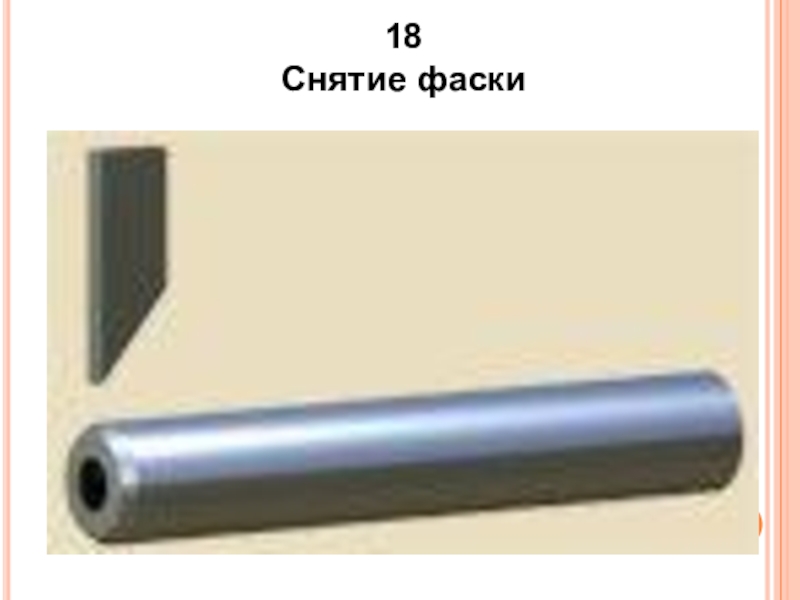

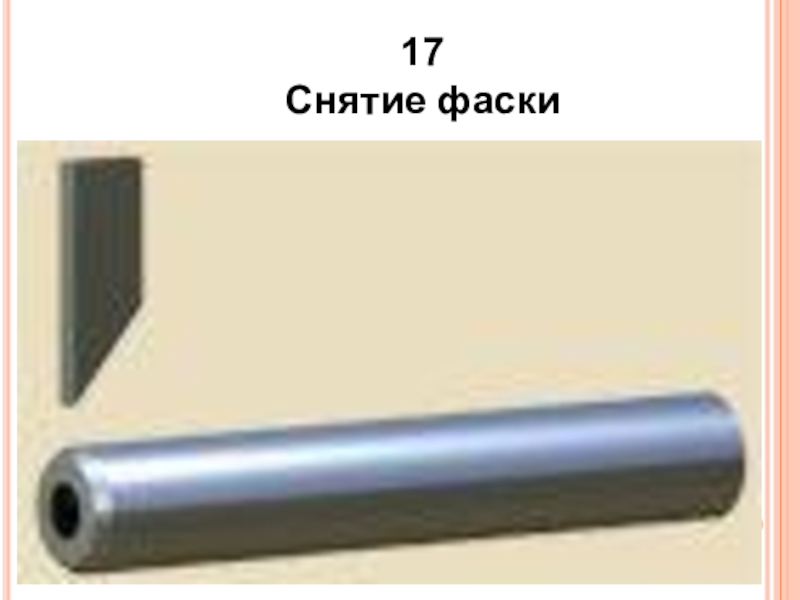

- 28. 17Снятие фаски

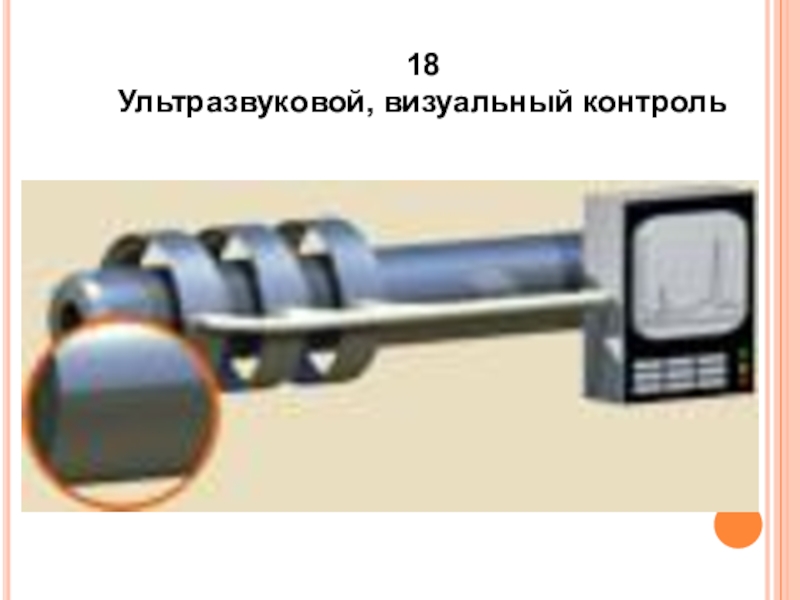

- 29. 18Ультразвуковой, визуальный контроль
- 30. 19. Складирование Трубы линии2000 диам 42-245 ммТрубы линии 5500 диам 260-350 ммДлиной 3-12 м
- 31. Слайд 31
- 32. Схема технологического процесса прессования труб на линии с прессом 5500.

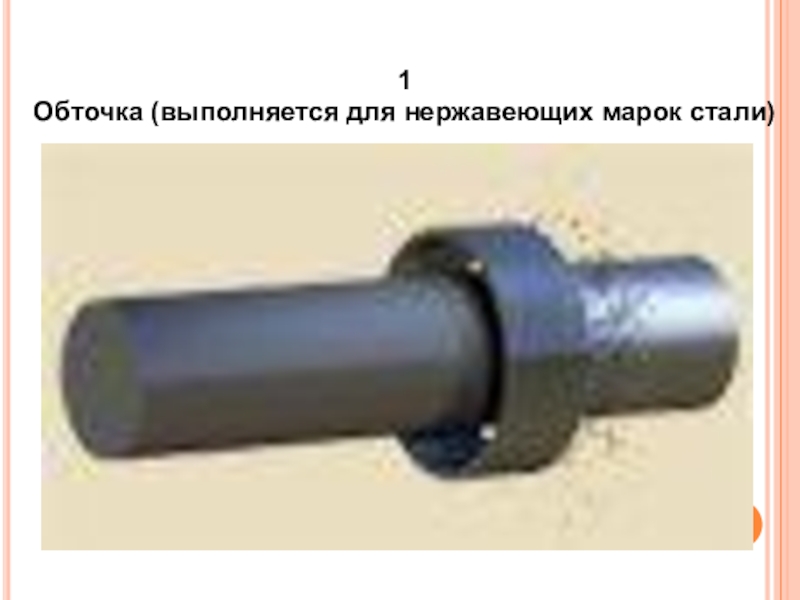

- 33. 1Обточка (выполняется для нержавеющих марок стали)
- 34. 2Резка заготовок, измерение длины
- 35. 3Сверление
- 36. 4Обработка торцов, снятие фаски, зенкерование

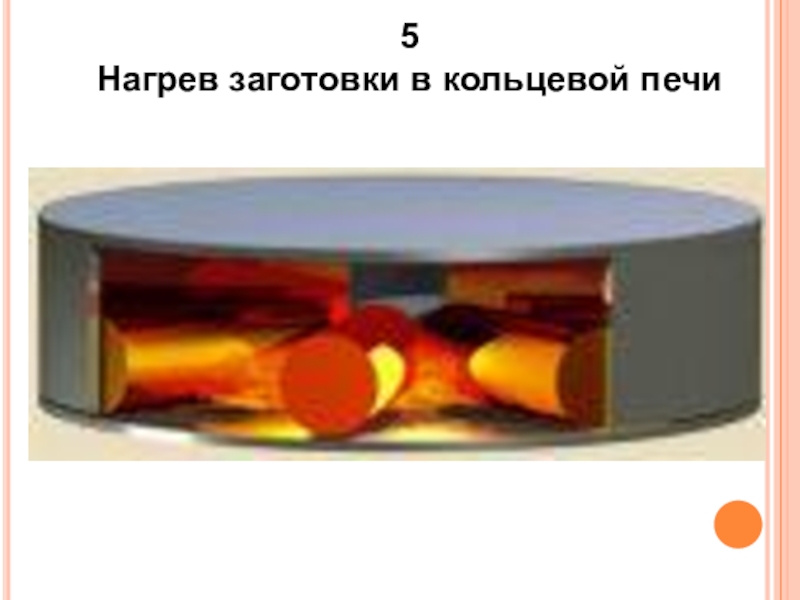

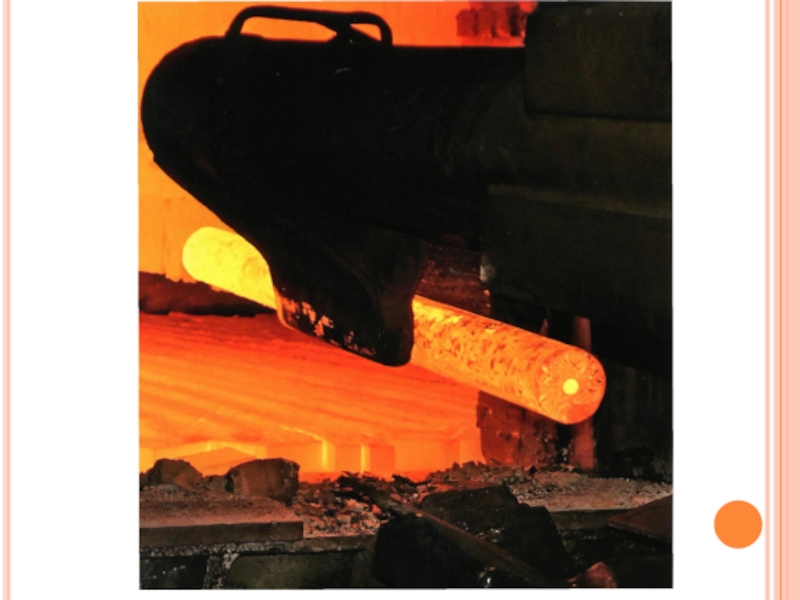

- 37. 5Нагрев заготовки в кольцевой печи
- 38. Слайд 38
- 39. Слайд 39

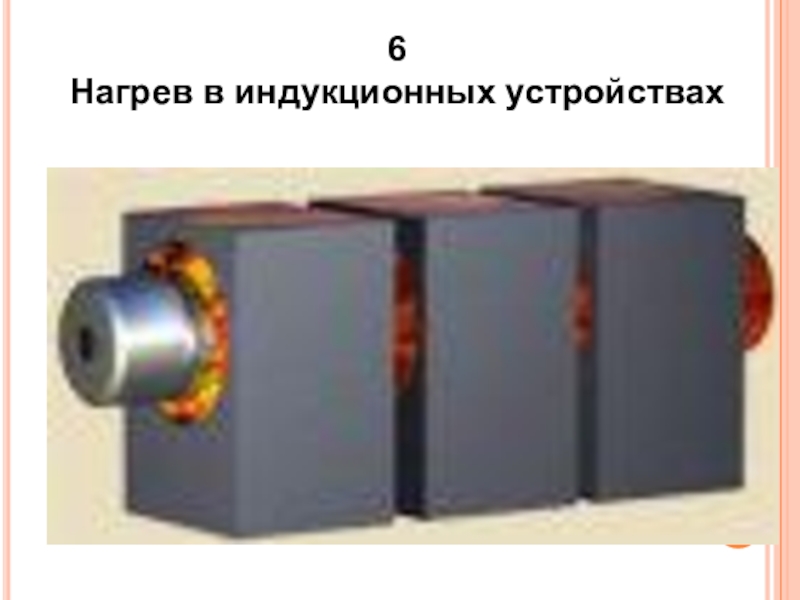

- 40. 6Нагрев в индукционных устройствах
- 41. 7Гидросбив окалины
- 42. 8

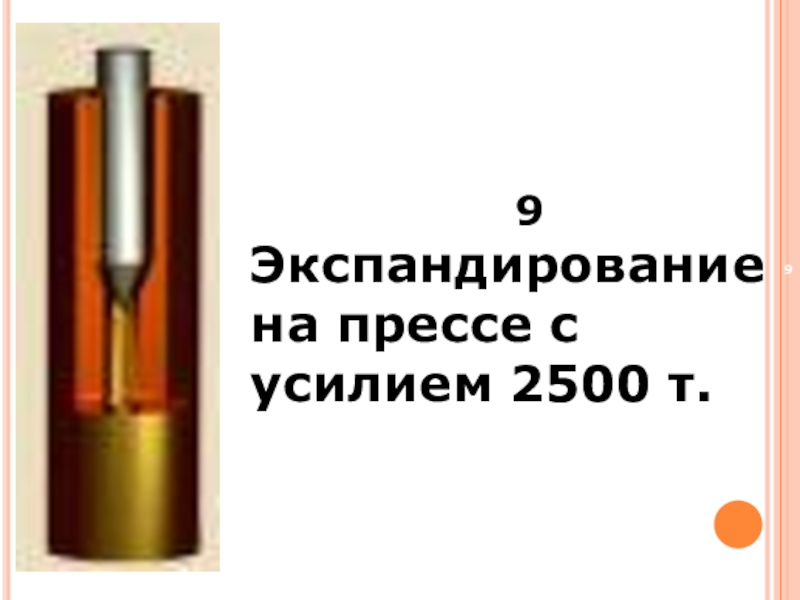

- 43. 9

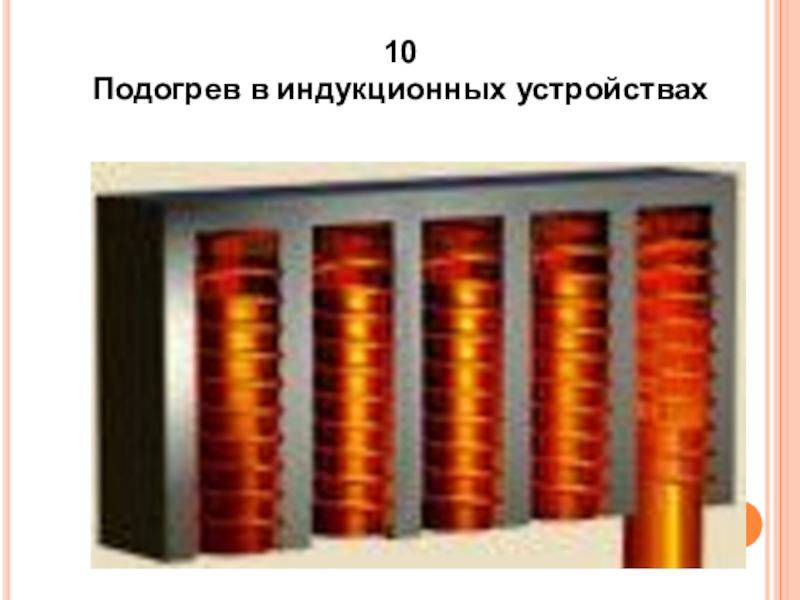

- 44. 10Подогрев в индукционных устройствах

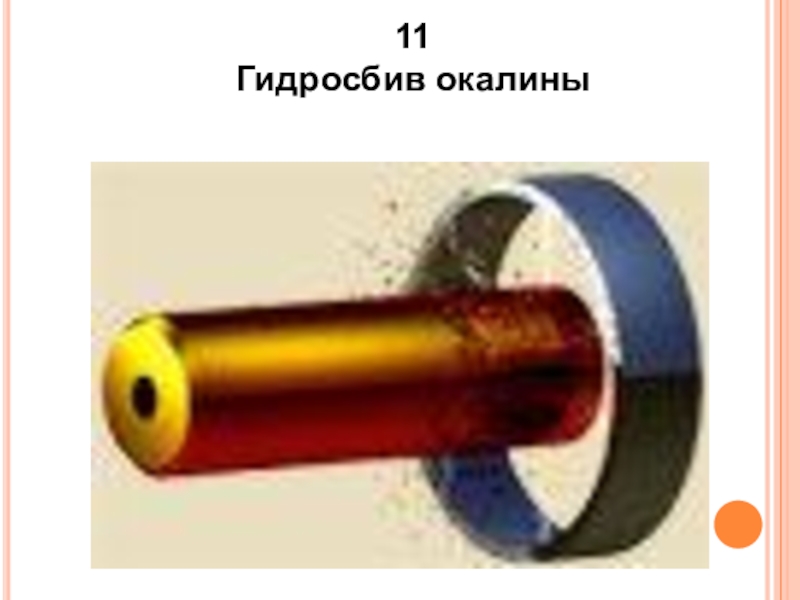

- 45. 11Гидросбив окалины

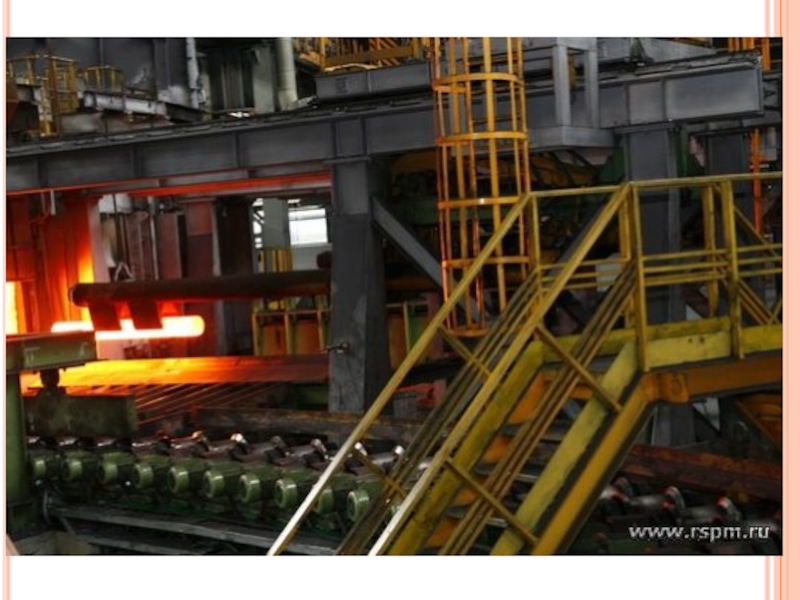

- 46. 12Нанесение стеклосмазки, прессование на прессе 5500 т., обрезка пресс-остатков

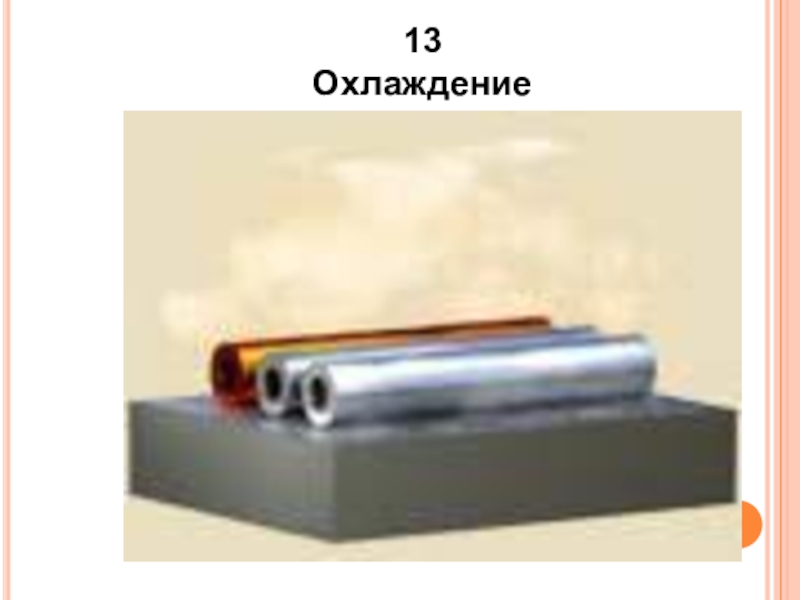

- 47. 13Охлаждение
- 48. Слайд 48
- 49. 14Нормализация (при необходимости)
- 50. Слайд 50
- 51. 15Травление стеклосмазки и окалины
- 52. 16Правка

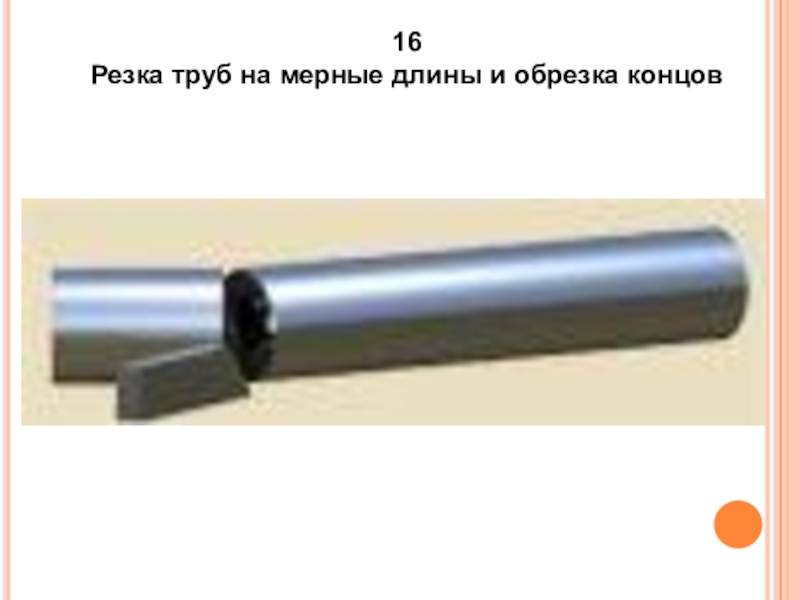

- 53. 17Резка труб на мерные длины и обрезка концов
- 54. 18Снятие фаски

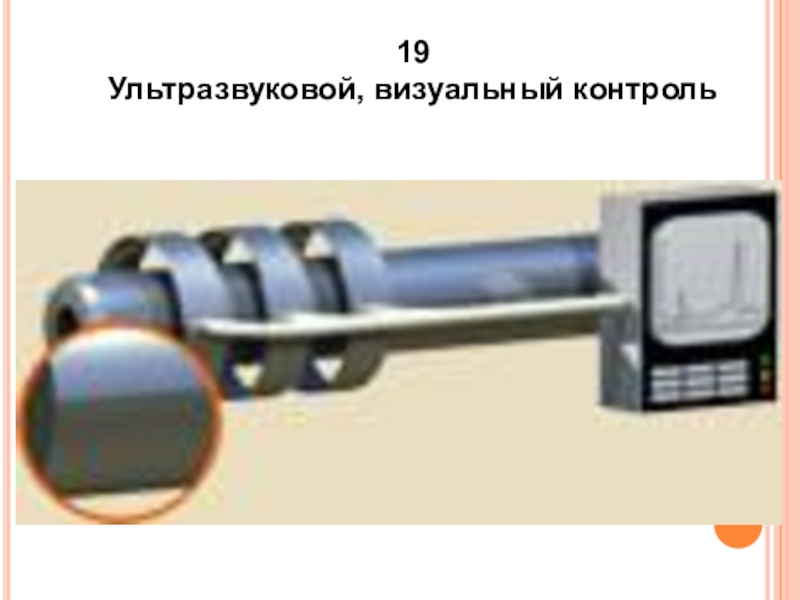

- 55. 19Ультразвуковой, визуальный контроль
- 56. Слайд 56
- 57. 20Складирование
- 58. Слайд 58
- 59. Задание по ТПЦ 2
- 60. Слайд 60

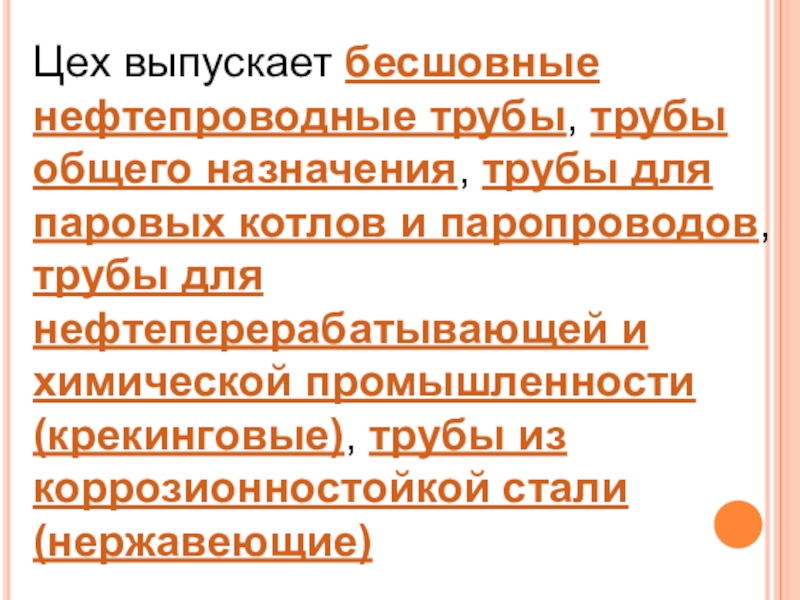

Цех выпускает бесшовные нефтепроводные трубы, трубы общего назначения, трубы для паровых котлов и паропроводов, трубы для нефтеперерабатывающей и химической промышленности (крекинговые), трубы из коррозионностойкой стали (нержавеющие)
Слайд 3Цех выпускает бесшовные нефтепроводные трубы, трубы общего назначения, трубы для паровых
котлов и паропроводов, трубы для нефтеперерабатывающей и химической промышленности (крекинговые), трубы из коррозионностойкой стали (нержавеющие)

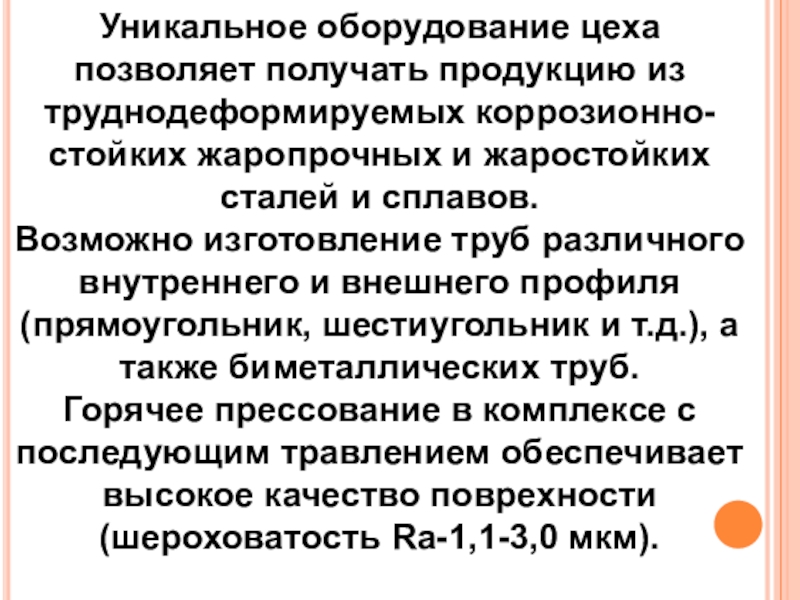

Слайд 4Уникальное оборудование цеха позволяет получать продукцию из труднодеформируемых коррозионно-стойких жаропрочных и
жаростойких сталей и сплавов.
Возможно изготовление труб различного внутреннего и внешнего профиля (прямоугольник, шестиугольник и т.д.), а также биметаллических труб.
Горячее прессование в комплексе с последующим травлением обеспечивает высокое качество поврехности (шероховатость Rа-1,1-3,0 мкм).
Возможно изготовление труб различного внутреннего и внешнего профиля (прямоугольник, шестиугольник и т.д.), а также биметаллических труб.
Горячее прессование в комплексе с последующим травлением обеспечивает высокое качество поврехности (шероховатость Rа-1,1-3,0 мкм).

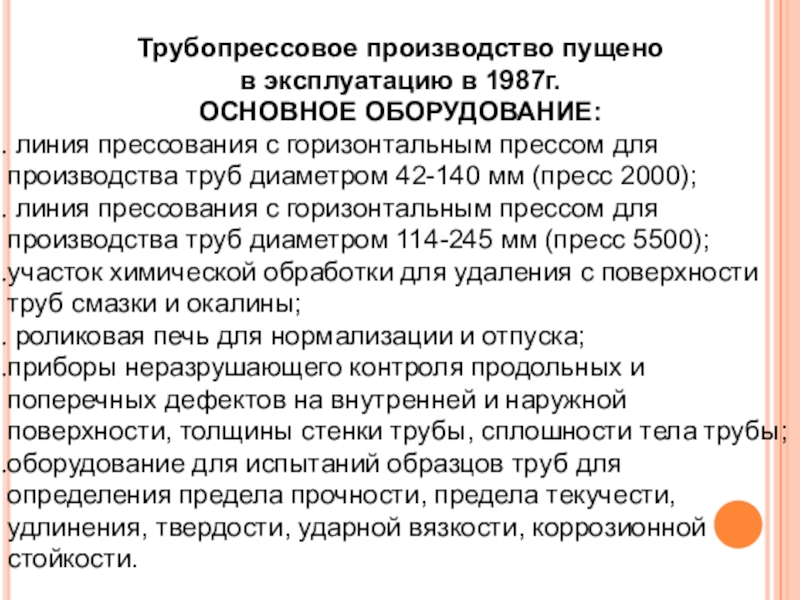

Слайд 5Трубопрессовое производство пущено
в эксплуатацию в 1987г.
ОСНОВНОЕ ОБОРУДОВАНИЕ:
линия прессования
с горизонтальным прессом для производства труб диаметром 42-140 мм (пресс 2000);
линия прессования с горизонтальным прессом для производства труб диаметром 114-245 мм (пресс 5500);
участок химической обработки для удаления с поверхности труб смазки и окалины;
роликовая печь для нормализации и отпуска;
приборы неразрушающего контроля продольных и поперечных дефектов на внутренней и наружной поверхности, толщины стенки трубы, сплошности тела трубы;
оборудование для испытаний образцов труб для определения предела прочности, предела текучести, удлинения, твердости, ударной вязкости, коррозионной стойкости.
линия прессования с горизонтальным прессом для производства труб диаметром 114-245 мм (пресс 5500);
участок химической обработки для удаления с поверхности труб смазки и окалины;
роликовая печь для нормализации и отпуска;
приборы неразрушающего контроля продольных и поперечных дефектов на внутренней и наружной поверхности, толщины стенки трубы, сплошности тела трубы;
оборудование для испытаний образцов труб для определения предела прочности, предела текучести, удлинения, твердости, ударной вязкости, коррозионной стойкости.

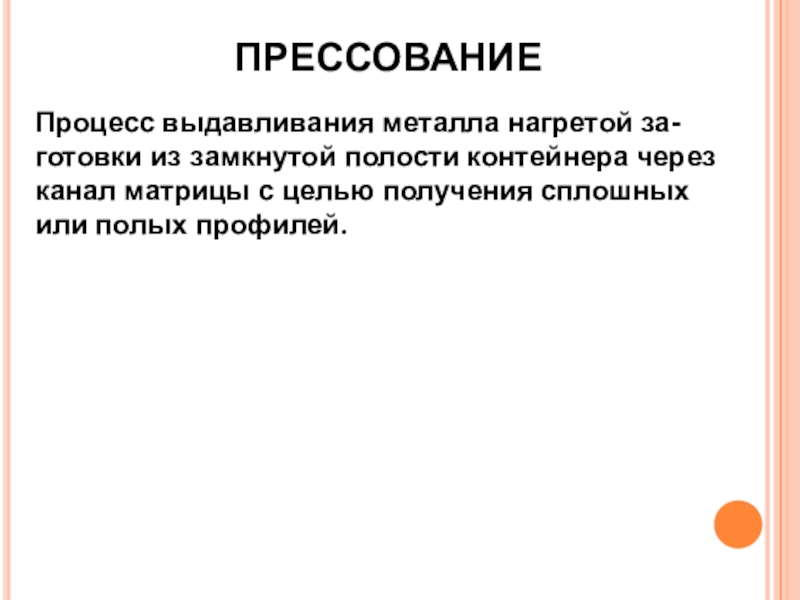

Слайд 6ПРЕССОВАНИЕ
Процесс выдавливания металла нагретой за-
готовки из замкнутой полости контейнера через
канал матрицы
с целью получения сплошных
или полых профилей.
или полых профилей.

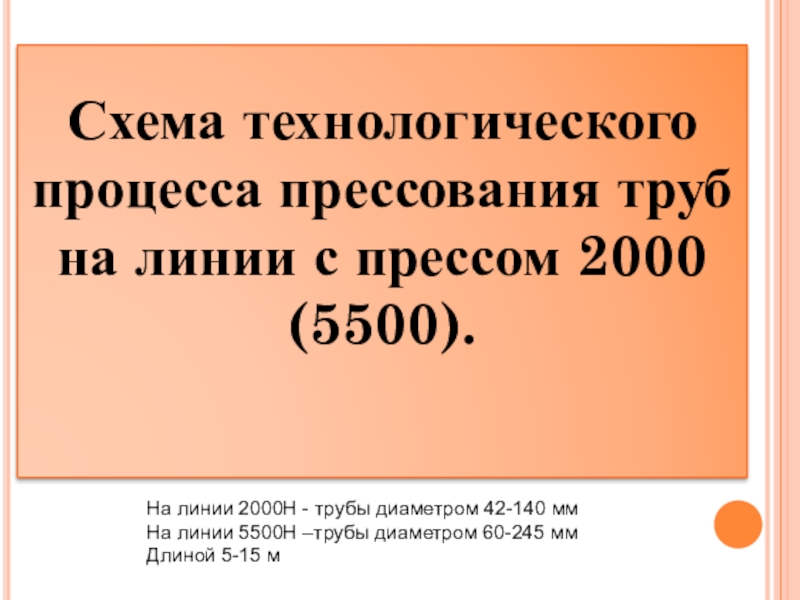

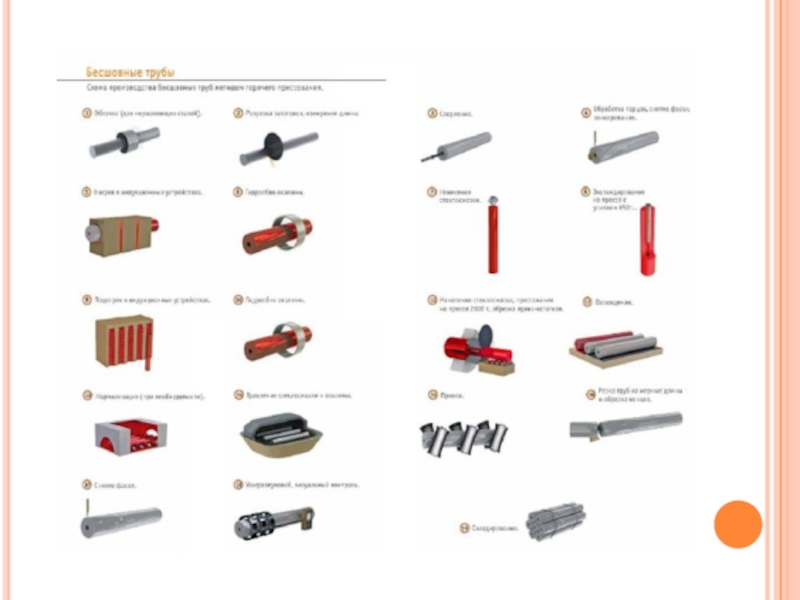

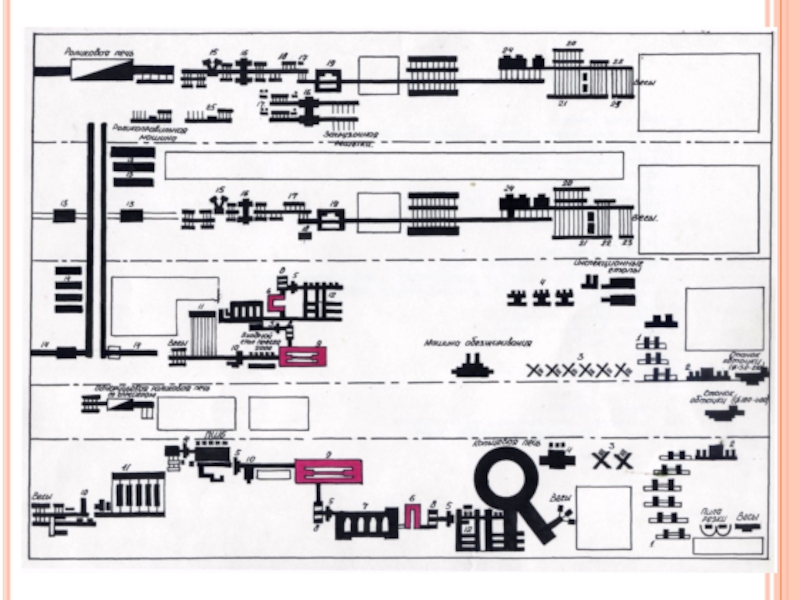

Слайд 8Схема технологического процесса прессования труб на линии с прессом 2000 (5500).
На
линии 2000Н - трубы диаметром 42-140 мм
На линии 5500Н –трубы диаметром 60-245 мм
Длиной 5-15 м
На линии 5500Н –трубы диаметром 60-245 мм
Длиной 5-15 м

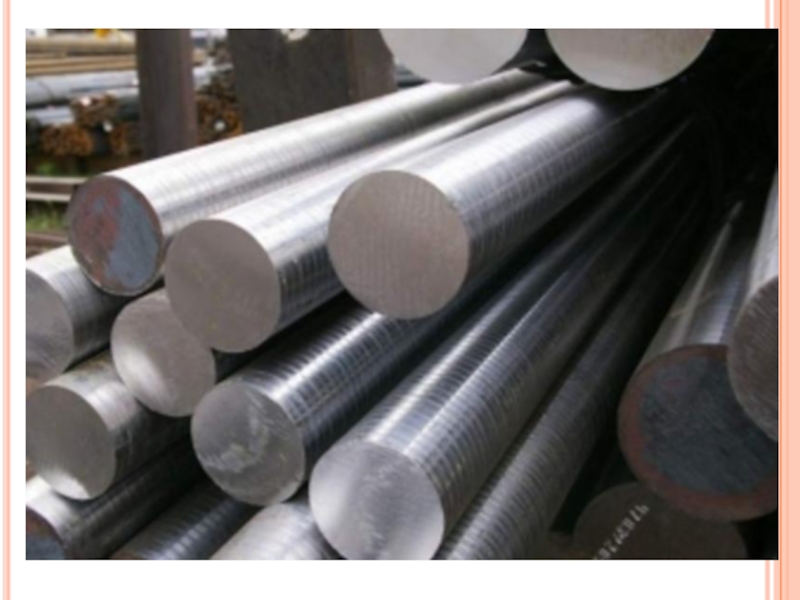

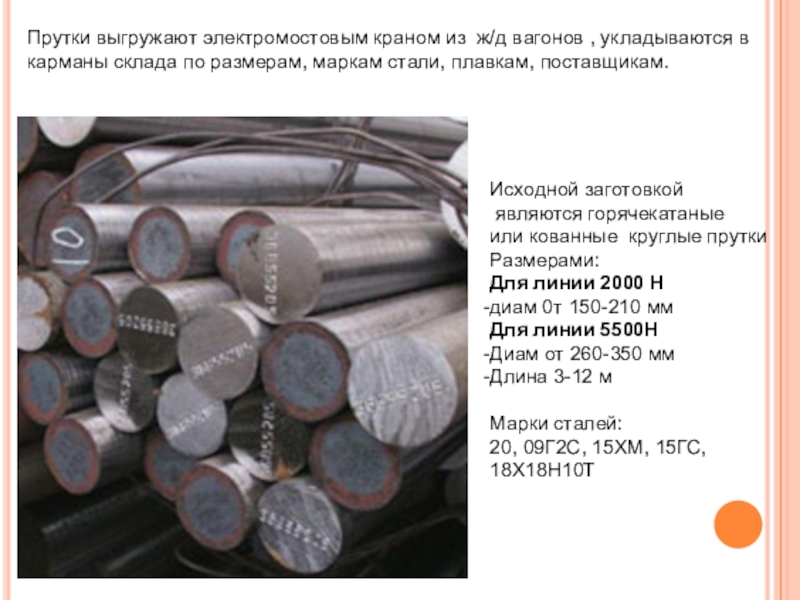

Слайд 10Исходной заготовкой
являются горячекатаные
или кованные круглые прутки
Размерами:
Для линии 2000 Н
диам
0т 150-210 мм
Для линии 5500Н
Диам от 260-350 мм
Длина 3-12 м
Марки сталей:
20, 09Г2С, 15ХМ, 15ГС,
18Х18Н10Т
Для линии 5500Н
Диам от 260-350 мм
Длина 3-12 м
Марки сталей:
20, 09Г2С, 15ХМ, 15ГС,
18Х18Н10Т
Прутки выгружают электромостовым краном из ж/д вагонов , укладываются в карманы склада по размерам, маркам стали, плавкам, поставщикам.

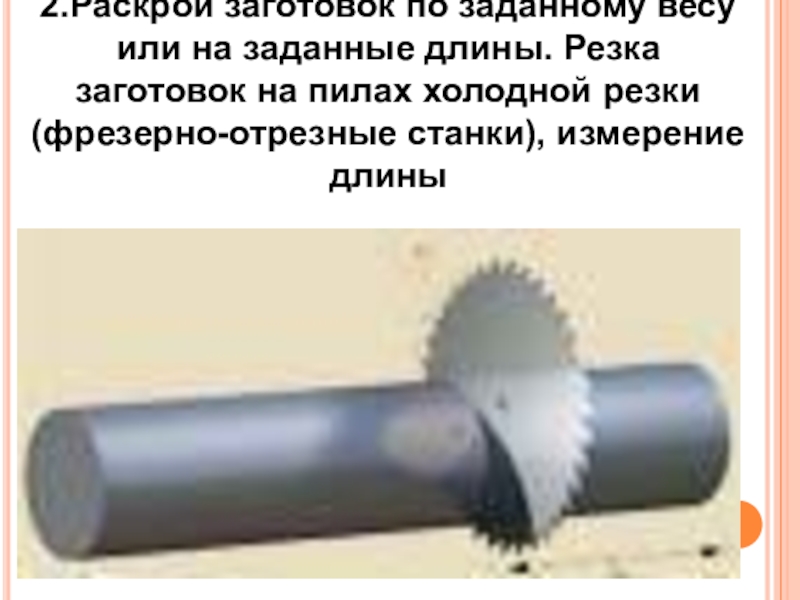

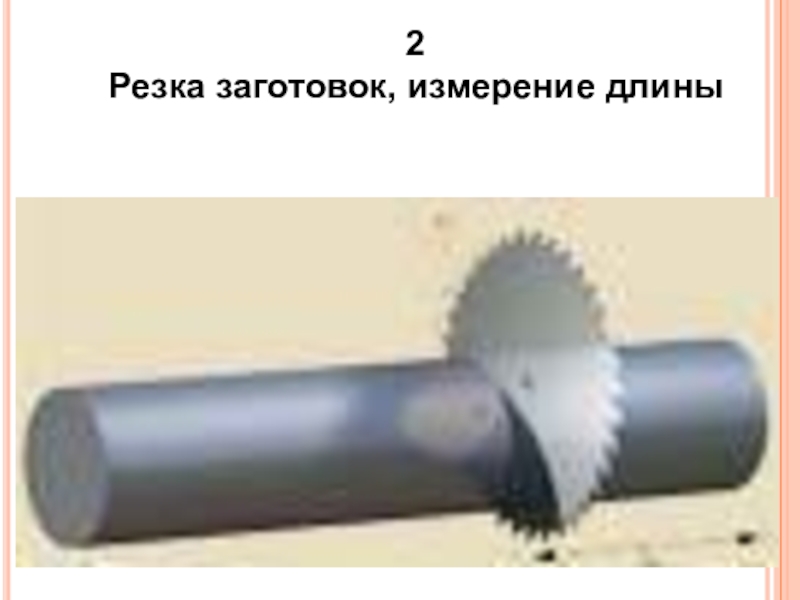

Слайд 132.Раскрой заготовок по заданному весу или на заданные длины. Резка заготовок
на пилах холодной резки (фрезерно-отрезные станки), измерение длины

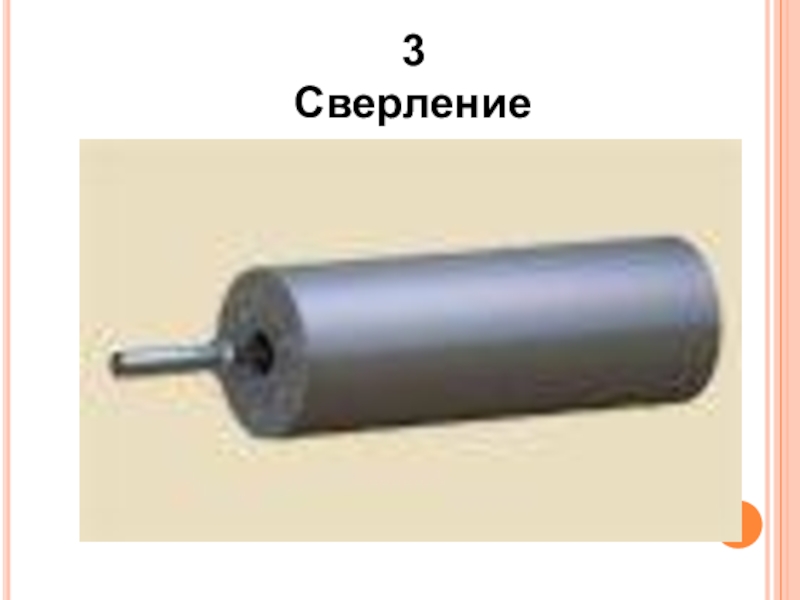

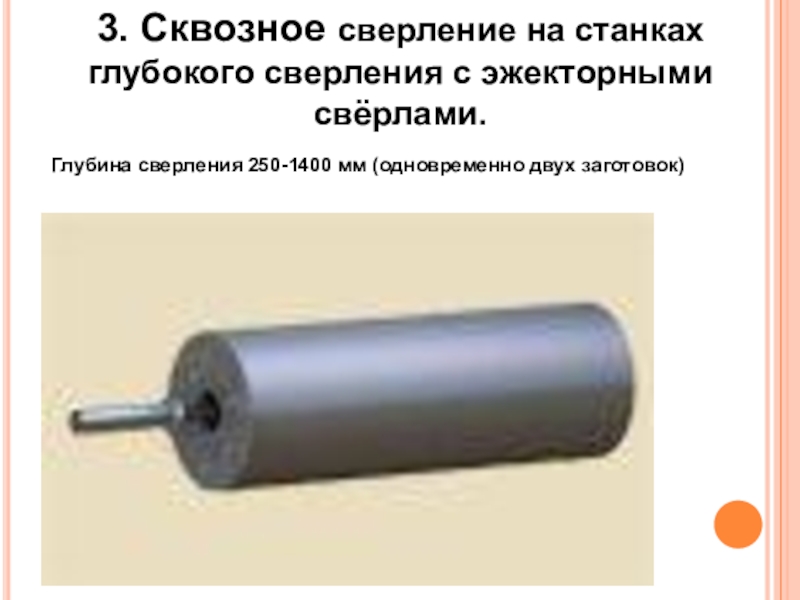

Слайд 143. Сквозное сверление на станках глубокого сверления с эжекторными свёрлами.
Глубина
сверления 250-1400 мм (одновременно двух заготовок)

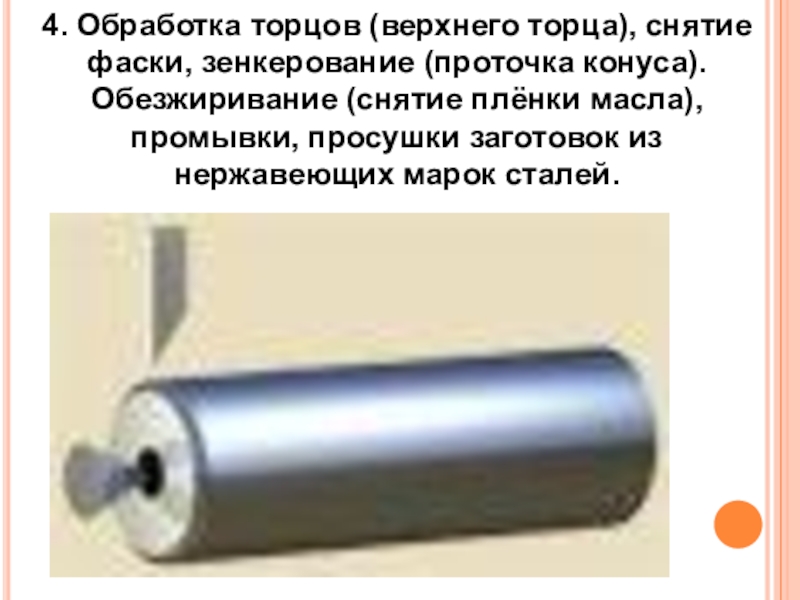

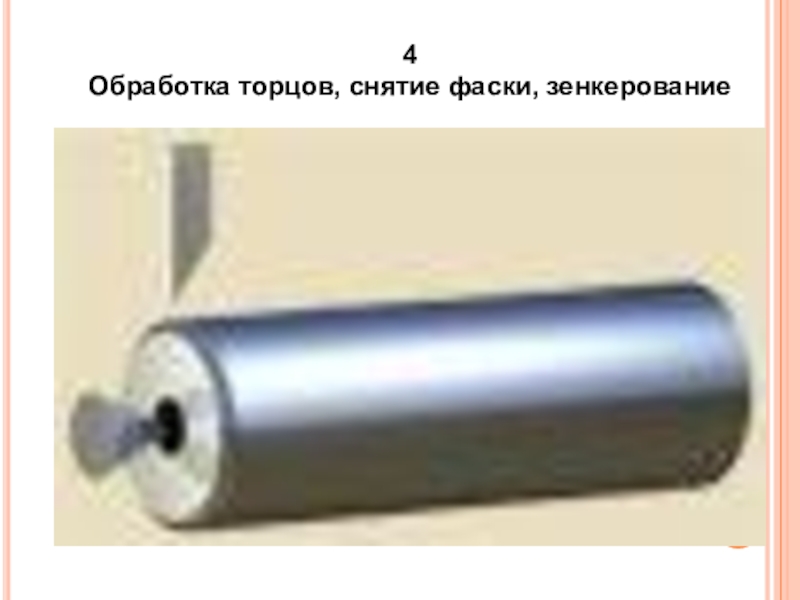

Слайд 154. Обработка торцов (верхнего торца), снятие фаски, зенкерование (проточка конуса).
Обезжиривание
(снятие плёнки масла), промывки, просушки заготовок из нержавеющих марок сталей.
Слайд 18

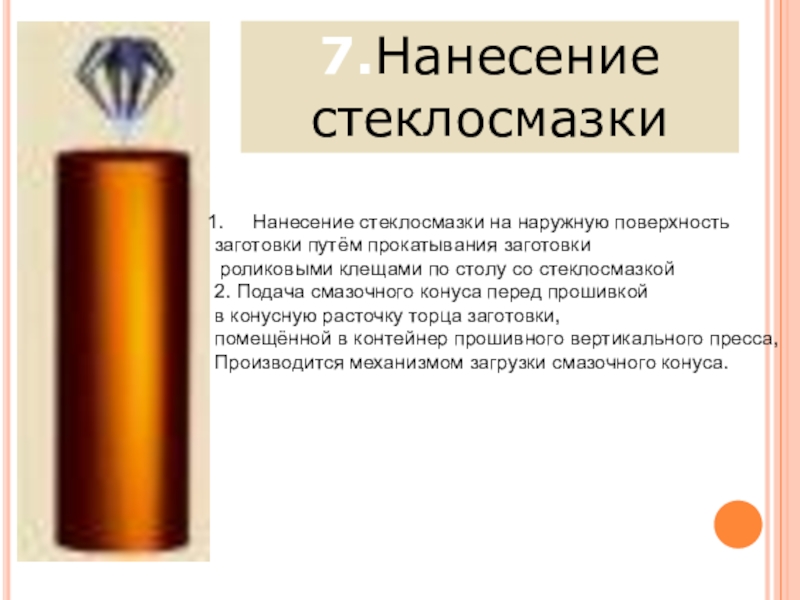

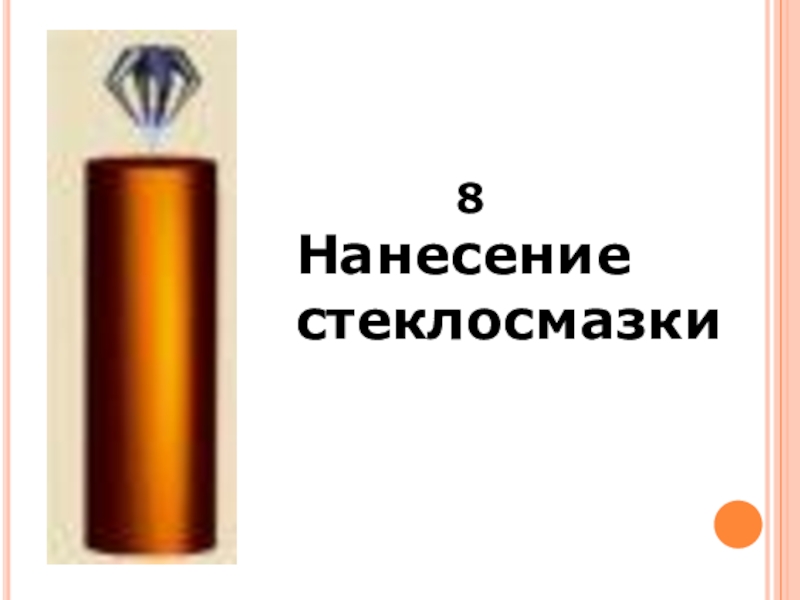

7.Нанесение стеклосмазки
Нанесение стеклосмазки на наружную поверхность
заготовки путём прокатывания заготовки
роликовыми
клещами по столу со стеклосмазкой
2. Подача смазочного конуса перед прошивкой
в конусную расточку торца заготовки,
помещённой в контейнер прошивного вертикального пресса,
Производится механизмом загрузки смазочного конуса.
2. Подача смазочного конуса перед прошивкой
в конусную расточку торца заготовки,
помещённой в контейнер прошивного вертикального пресса,
Производится механизмом загрузки смазочного конуса.
Слайд 198.Экспандирование на прессе с усилием 650Т
Прошивка заготовок на вертикальном прессе
Перед установкой контейнера в пресс
его предварительно нагревают в
цилиндрической колпаковой печи
до Т 340-360°С
До установки в пресс за 2 часа.

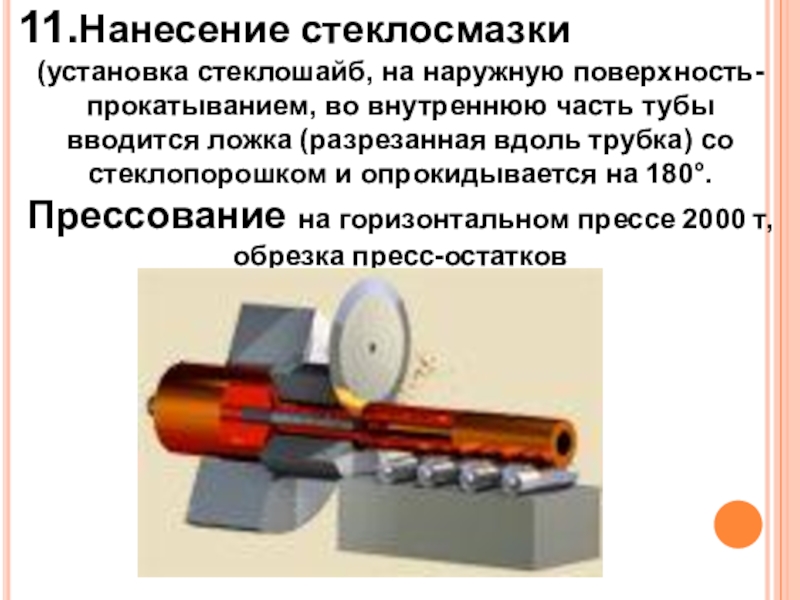

Слайд 2211.Нанесение стеклосмазки
(установка стеклошайб, на наружную поверхность-прокатыванием, во внутреннюю часть тубы
вводится ложка (разрезанная вдоль трубка) со стеклопорошком и опрокидывается на 180°.

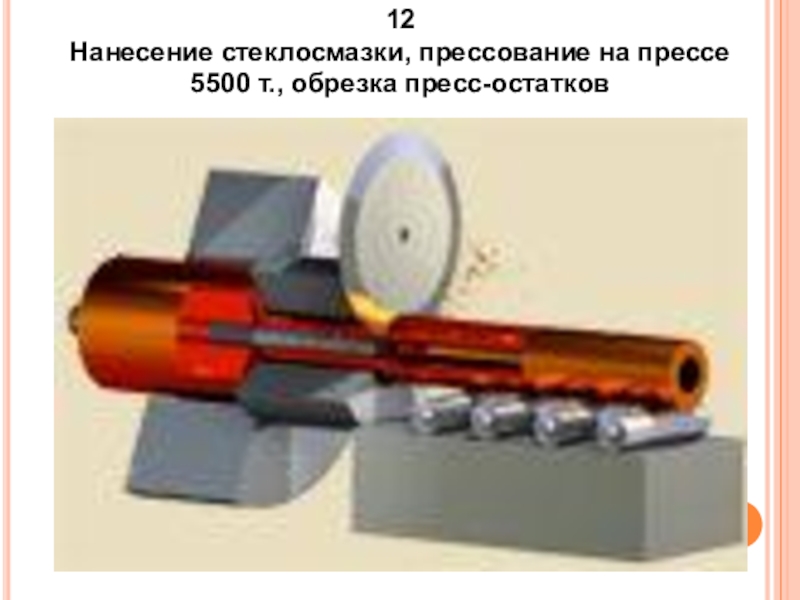

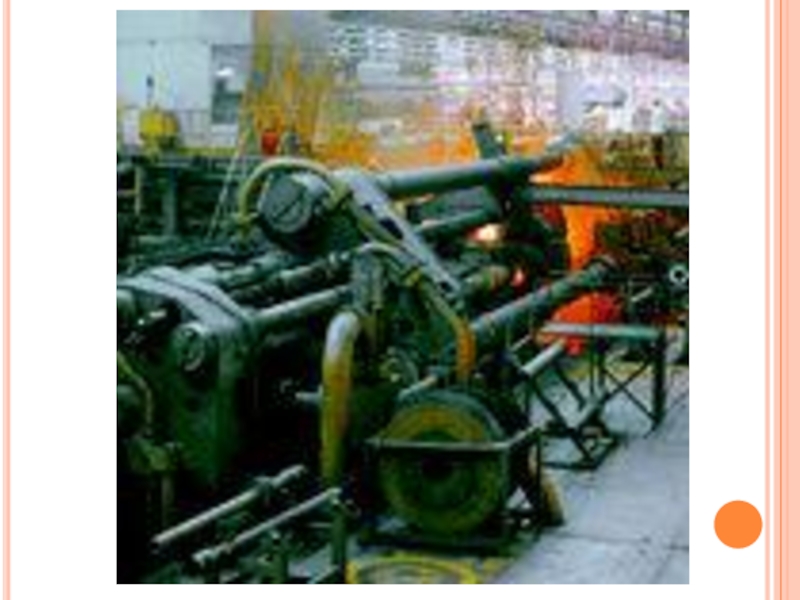

Прессование на горизонтальном прессе 2000 т, обрезка пресс-остатков
Прессование на горизонтальном прессе 2000 т, обрезка пресс-остатков

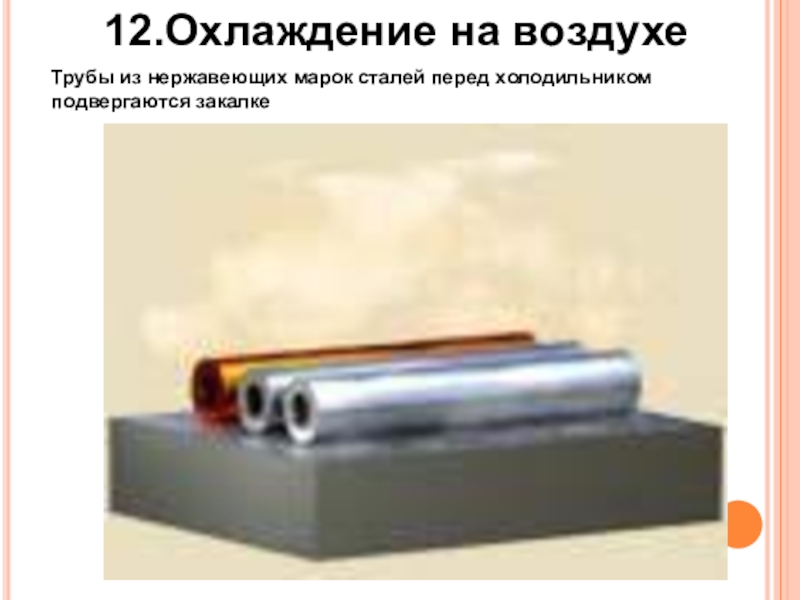

Слайд 2312.Охлаждение на воздухе
Трубы из нержавеющих марок сталей перед холодильником
подвергаются
закалке

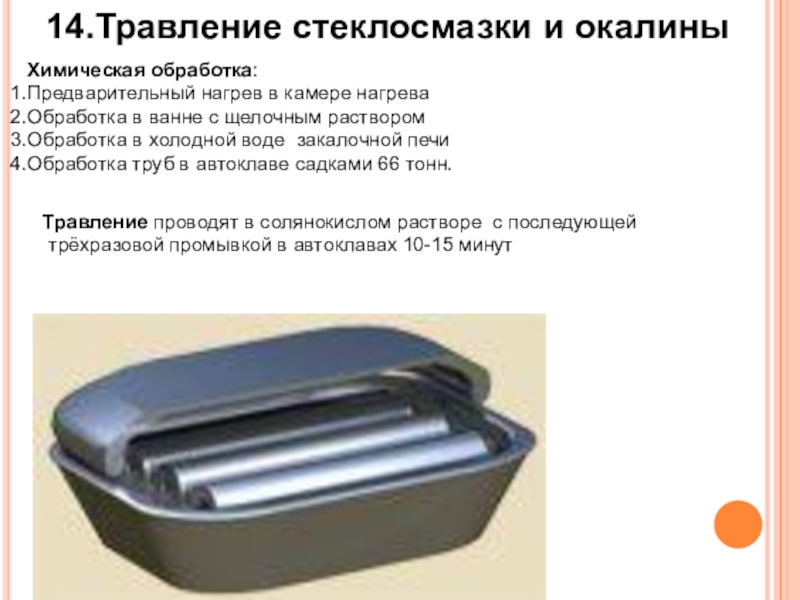

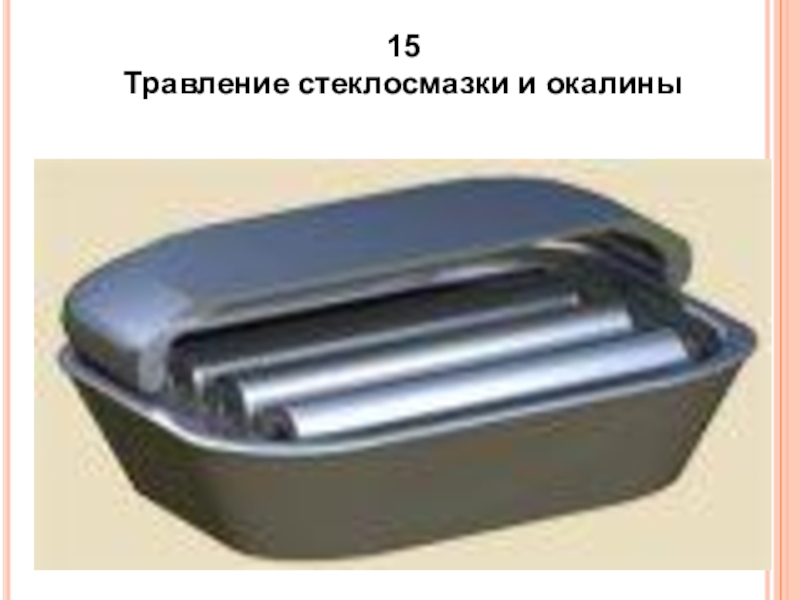

Слайд 2514.Травление стеклосмазки и окалины
Химическая обработка:
Предварительный нагрев в камере нагрева
Обработка в
ванне с щелочным раствором
Обработка в холодной воде закалочной печи
Обработка труб в автоклаве садками 66 тонн.
Обработка в холодной воде закалочной печи
Обработка труб в автоклаве садками 66 тонн.
Травление проводят в солянокислом растворе с последующей
трёхразовой промывкой в автоклавах 10-15 минут

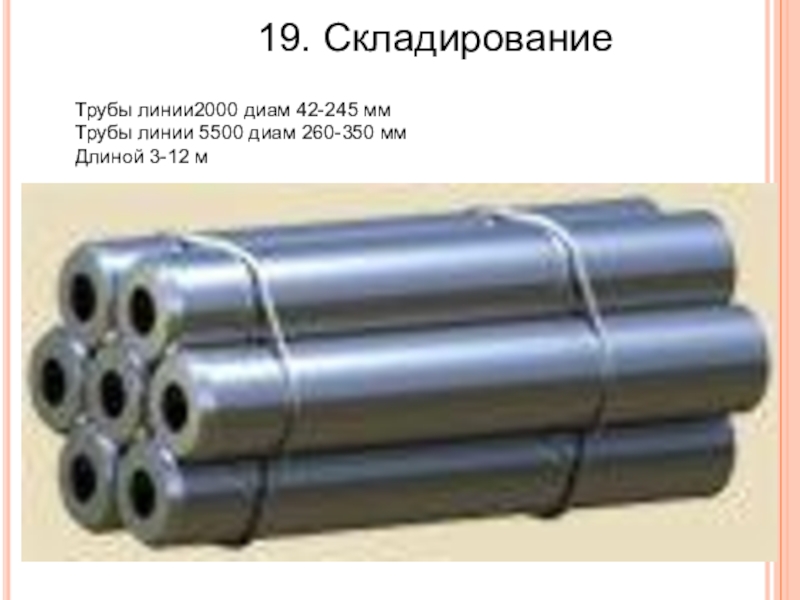

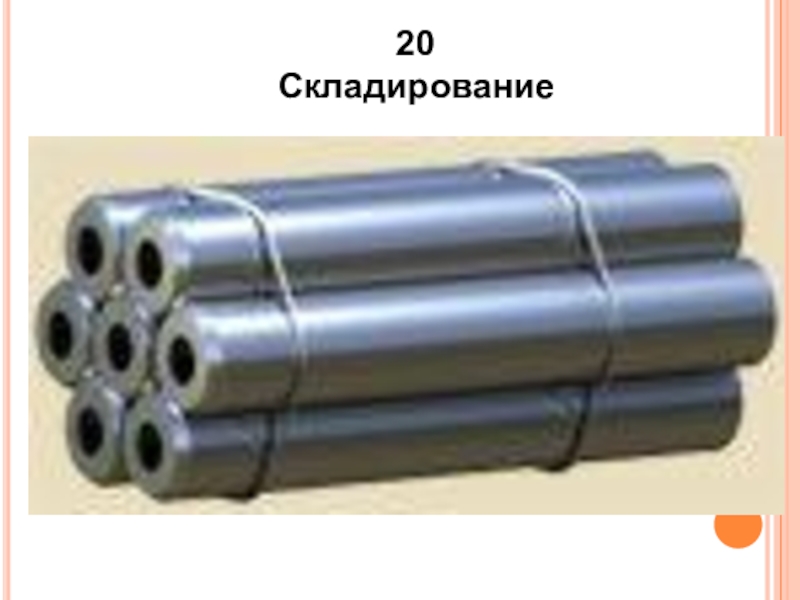

Слайд 3019. Складирование
Трубы линии2000 диам 42-245 мм
Трубы линии 5500 диам 260-350
мм
Длиной 3-12 м
Длиной 3-12 м
