Презентация, доклад на тему Методическая разработка урока по предмету ОП 07. Основы металлургического производства на тему: Производство скрапа в копровом цехе
Содержание
- 1. Методическая разработка урока по предмету ОП 07. Основы металлургического производства на тему: Производство скрапа в копровом цехе
- 2. Копровый цех предназначен для подготовки металлолома с
- 3. Рекомендуемый состав металлозавалки:чугун- 3-6,5%пакеты -20-25% (металлизированные окатыши)
- 4. Бадью с металлошихтой располагают над печью на
- 5. Запрещается разравнивание шихты сводом, а так же
- 6. Слайд 6
- 7. Электродуговые сталеплавильные печи емкостью от 1,5 до 200 тонн
- 8. Металлозавалка, как правило, состоит из металлолома и чугуна. Для
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. общей площадью 38700 кв. м,длиной 288 м
- 15. Копровый цех состоит из 5 пролетов.Ширина среднего
- 16. Слайд 16

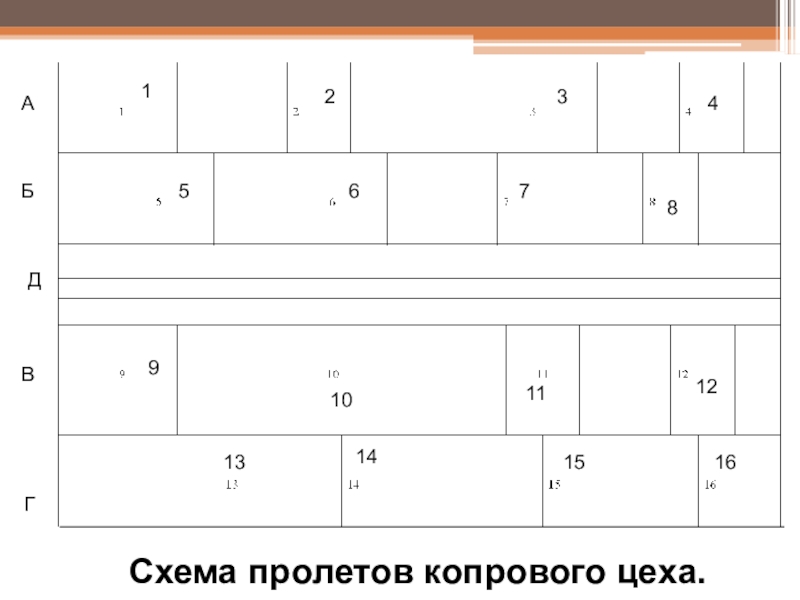

- 17. 12345678910111213141516АБВГДСхема пролетов копрового цеха.
- 18. Во внутренних пролетах расположены участки переработки металлолома:ножничной
- 19. Во внешних пролетах расположены склады готовой продукции,стенды
- 20. Слайд 20
- 21. Слайд 21
- 22. 1234530 м30 м15 м30 м30 мКран №1Кран
- 23. Слайд 23
- 24. Для транспортировки загрузочных корзин из копрового цеха
- 25. Скраповоз -150 т
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
Копровый цех предназначен для подготовки металлолома с целью использования его в 150 - ти тонной электродуговой печи.
Слайд 1Содержание учебного материала:
Подготовка металлошихты и транспортировка в ЭСПЦ для выплавки
стали в электродуговой печи
Слайд 2Копровый цех предназначен для подготовки металлолома с целью использования его в
150 - ти тонной электродуговой печи.
Слайд 3Рекомендуемый состав металлозавалки:
чугун- 3-6,5%
пакеты -20-25% (металлизированные окатыши)
стальной лом и отходы
50—55 %)
оборотный лом -15-20%
стальная стружка -3-8%
известь 1.5-2,0 %
кокс -0,3-0,5%
оборотный лом -15-20%
стальная стружка -3-8%
известь 1.5-2,0 %
кокс -0,3-0,5%

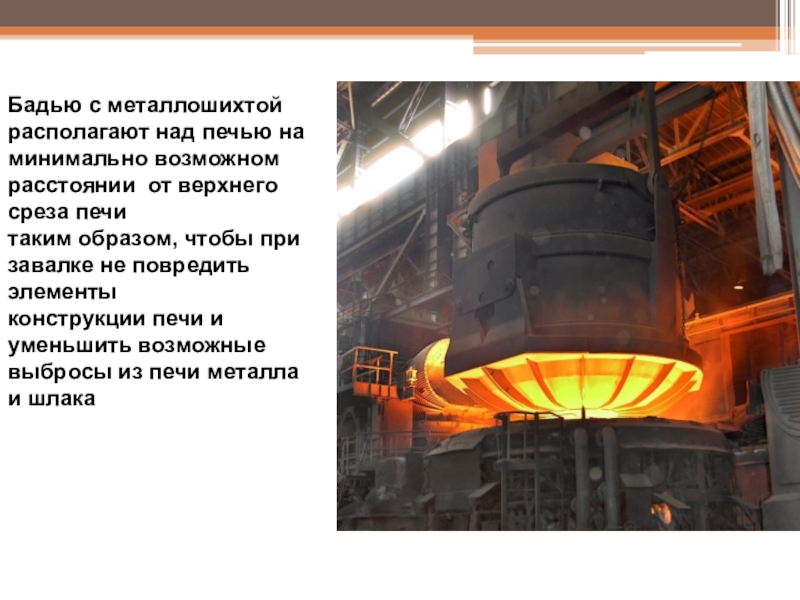

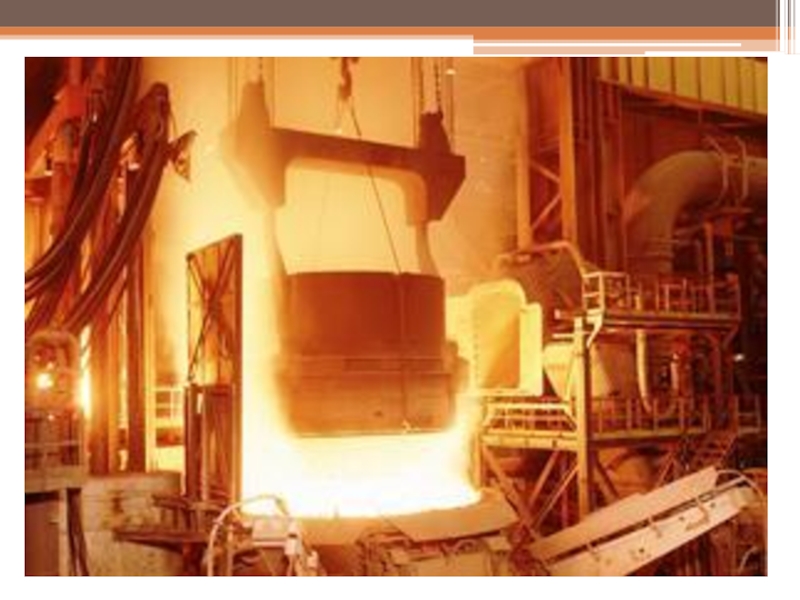

Слайд 4Бадью с металлошихтой располагают над печью на
минимально возможном расстоянии от
верхнего среза печи
таким образом, чтобы при завалке не повредить элементы
конструкции печи и уменьшить возможные выбросы из печи металла и шлака
таким образом, чтобы при завалке не повредить элементы
конструкции печи и уменьшить возможные выбросы из печи металла и шлака

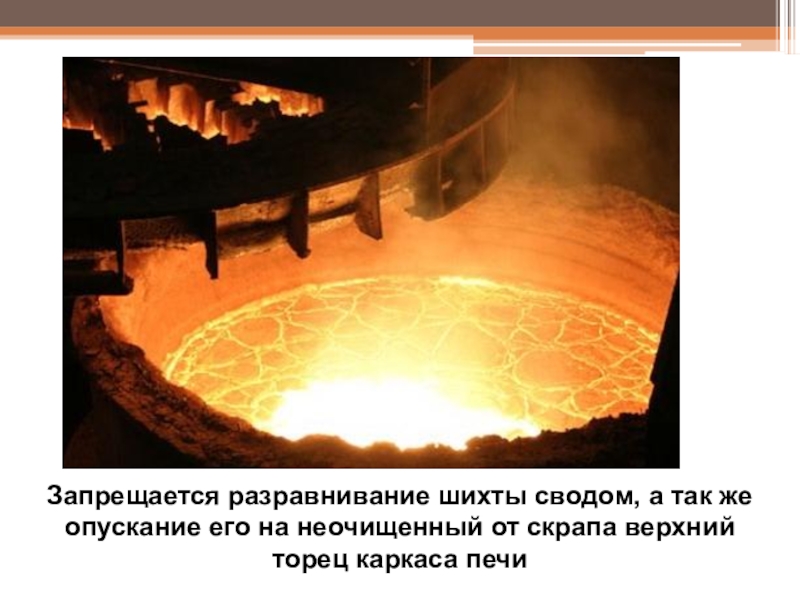

Слайд 5Запрещается разравнивание шихты сводом, а так же опускание его на неочищенный
от скрапа верхний торец каркаса печи
Слайд 8Металлозавалка, как правило, состоит из металлолома и чугуна. Для обеспечения пониженного содержания в стали
примесей цветных металлов применяются окатыши. Подготовка скрапа производится на крытом скрап-дворе площадью 38 тыс.м2. В металлошихте также используются отходы прокатного производства.
Слайд 14общей площадью
38700 кв. м,
длиной 288 м ,
шириной 135 м,
шаг колонн
12 м,
высота пролета
до подкрановых путей
12 м.
высота пролета
до подкрановых путей
12 м.
Копровый цех расположен в отдельном крытом здании
288м
135м
S=38700 кв.м

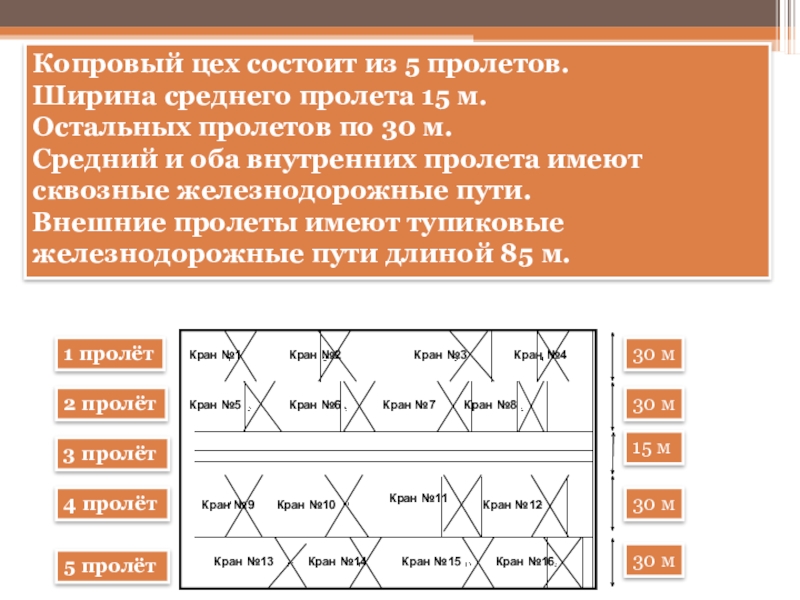

Слайд 15Копровый цех состоит из 5 пролетов.
Ширина среднего пролета 15 м.
Остальных пролетов
по 30 м.

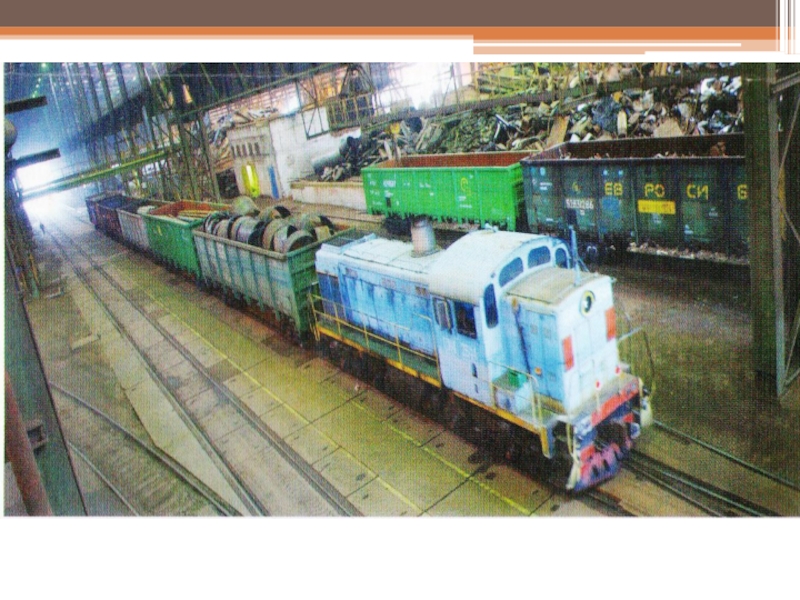

Средний и оба внутренних пролета имеют сквозные железнодорожные пути.
Внешние пролеты имеют тупиковые железнодорожные пути длиной 85 м.
Средний и оба внутренних пролета имеют сквозные железнодорожные пути.
Внешние пролеты имеют тупиковые железнодорожные пути длиной 85 м.
1 пролёт
2 пролёт
3 пролёт
30 м
30 м
15 м
30 м
30 м
Кран №1
Кран №2
Кран №3
Кран №4
Кран №5
Кран №6
Кран №7
Кран №8
Кран №9
Кран №11
Кран №12
Кран №10
Кран №14
Кран №13
Кран №15
Кран №16
4 пролёт
5 пролёт

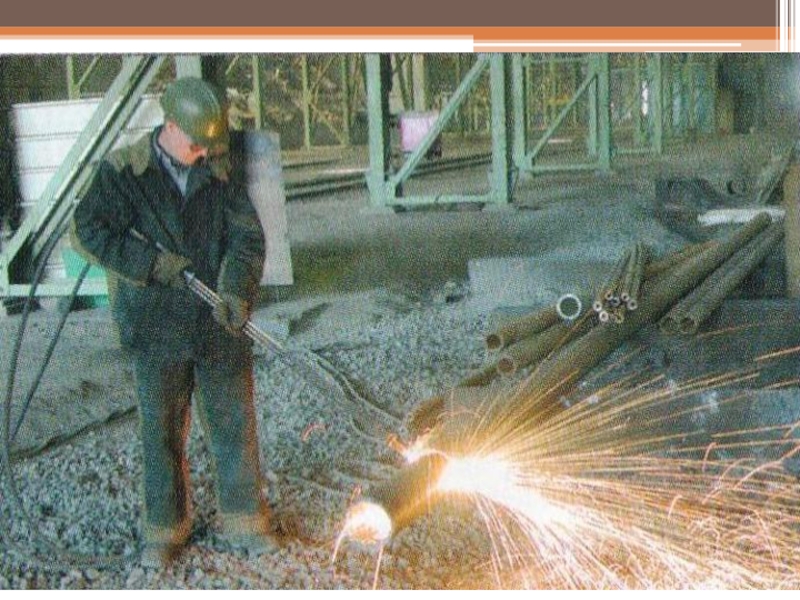

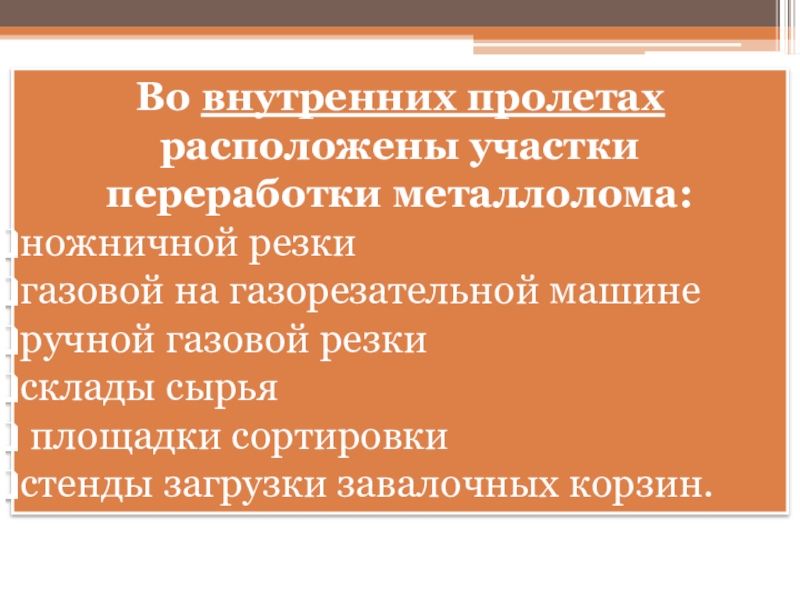

Слайд 18Во внутренних пролетах расположены участки переработки металлолома:
ножничной резки
газовой на газорезательной машине
ручной
газовой резки
склады сырья
площадки сортировки
стенды загрузки завалочных корзин.
склады сырья
площадки сортировки
стенды загрузки завалочных корзин.

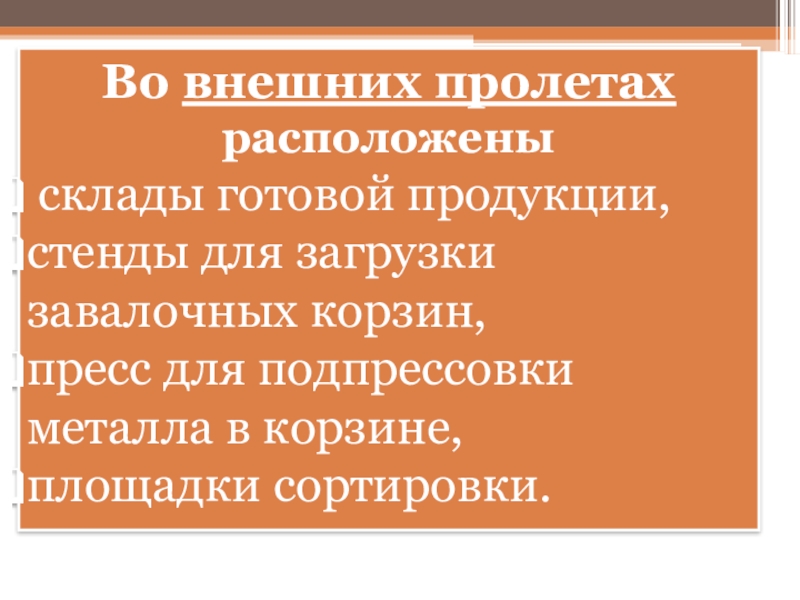

Слайд 19Во внешних пролетах расположены
склады готовой продукции,
стенды для загрузки завалочных корзин,
пресс
для подпрессовки металла в корзине,
площадки сортировки.
площадки сортировки.
Слайд 221
2
3
4
5
30 м
30 м
15 м
30 м
30 м
Кран №1
Кран №2
Кран №3
Кран №4
Кран №5
Кран
№6
Кран №7
Кран №8
Кран №9
Кран №11
Кран №12
Кран №10
Кран №14
Кран №13
Кран №15
Кран №16

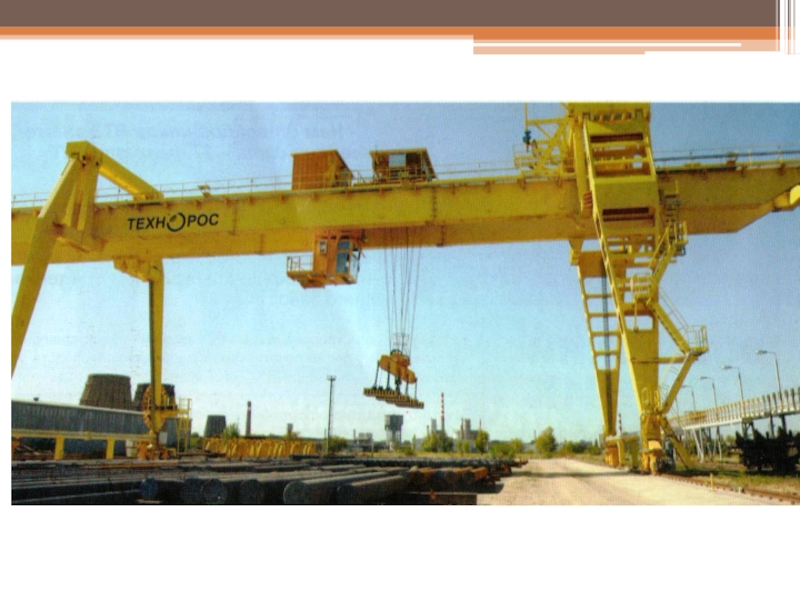

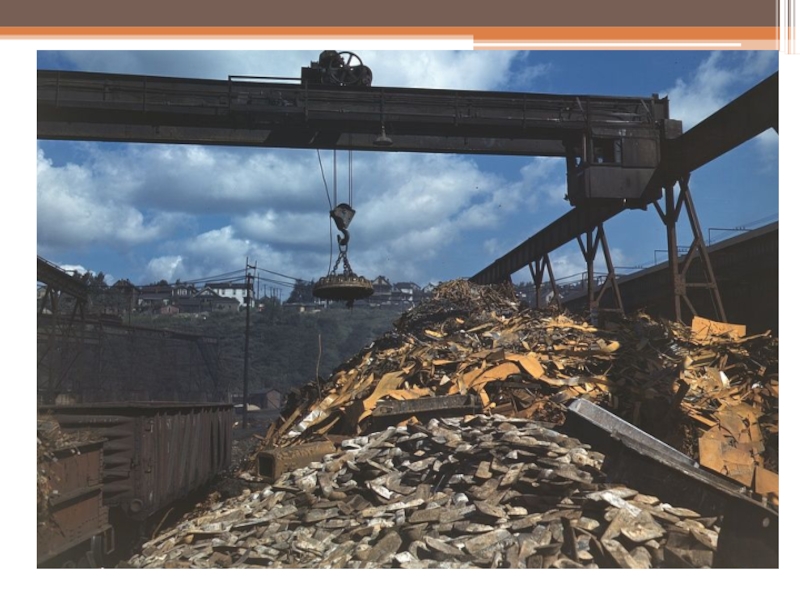

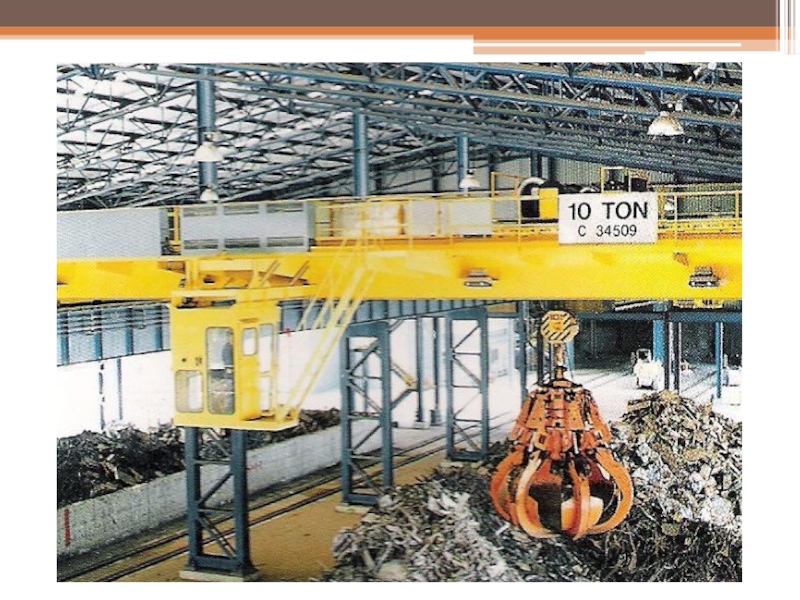

Обслуживание участков и погрузочно – разгрузочные операции осуществляются электромостовыми магнитно – грейферными кранами грузоподъемностью 16 \16 тонн.
В каждом пролете по 4 крана, всего – 16 кранов.

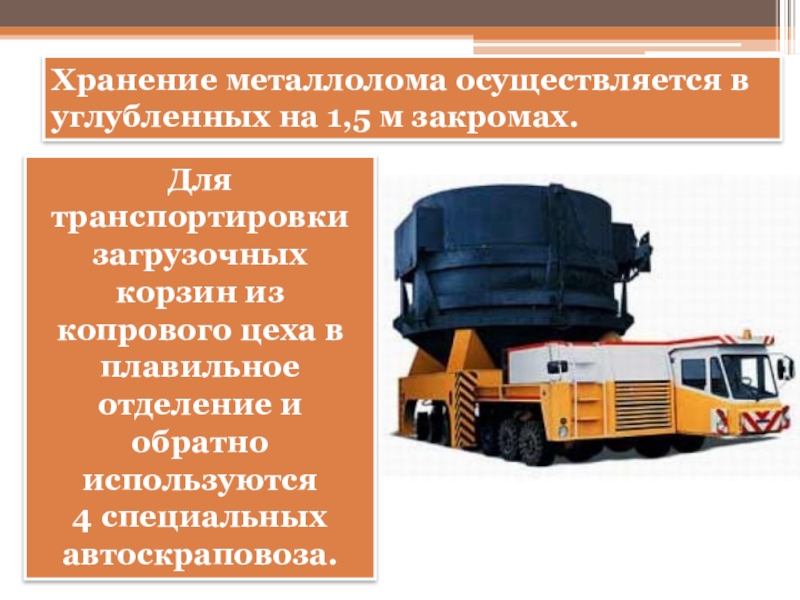

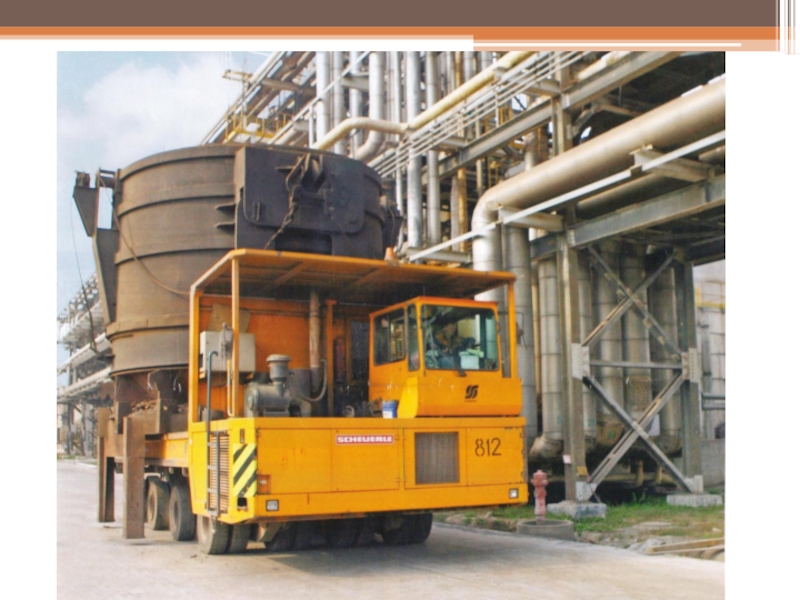

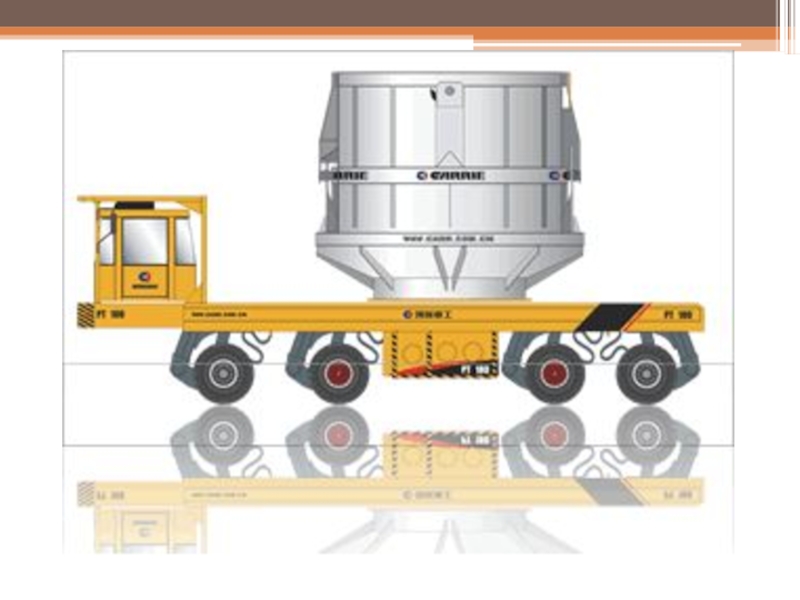

Слайд 24Для транспортировки загрузочных корзин из копрового цеха в плавильное отделение и
обратно используются
4 специальных автоскраповоза.
4 специальных автоскраповоза.

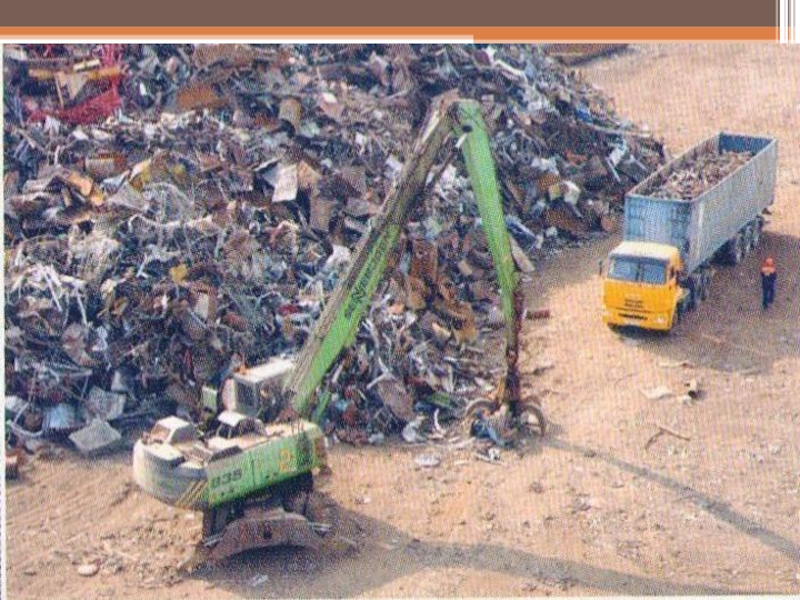

Хранение металлолома осуществляется в углубленных на 1,5 м закромах.
