Слайд 1
Текст слайда:

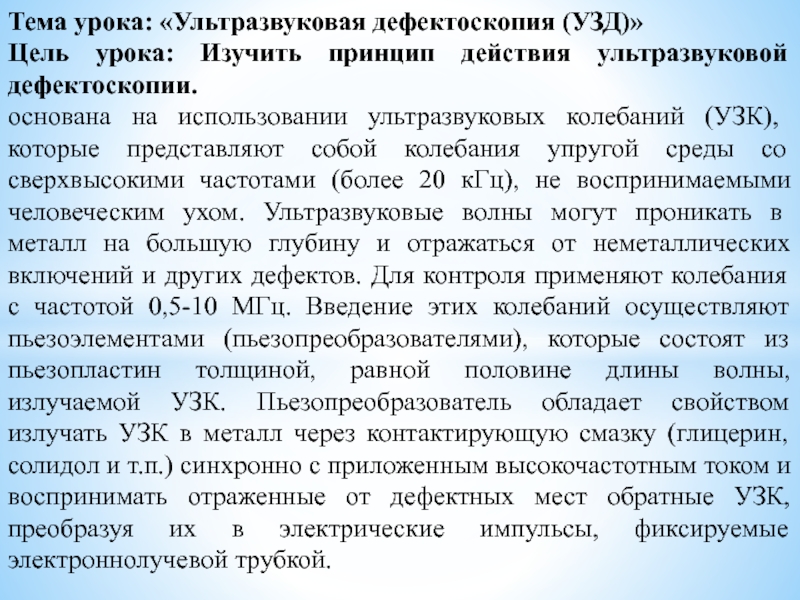

Тема урока: «Ультразвуковая дефектоскопия (УЗД)»
Цель урока: Изучить принцип действия ультразвуковой дефектоскопии.
основана на ис­пользовании ультразвуковых колебаний (УЗК), которые представляют собой колебания упругой среды со сверхвысокими частотами (более 20 кГц), не воспринимаемыми человеческим ухом. Ультразвуковые волны могут проникать в металл на большую глубину и отражаться от неметаллических включений и других дефектов. Для контроля применяют колебания с частотой 0,5-10 МГц. Введение этих колебаний осуществляют пьезоэлементами (пьезопреобразователями), которые состоят из пьезопластин толщиной, равной половине длины волны, излучаемой УЗК. Пьезопреобразователь обладает свойством излучать УЗК в металл через контактирующую смазку (глицерин, солидол и т.п.) синхронно с приложенным высокочастотным током и воспринимать отраженные от дефектных мест обратные УЗК, преобразуя их в электрические импульсы, фиксируемые электроннолучевой трубкой.


Слайд 2
Текст слайда:

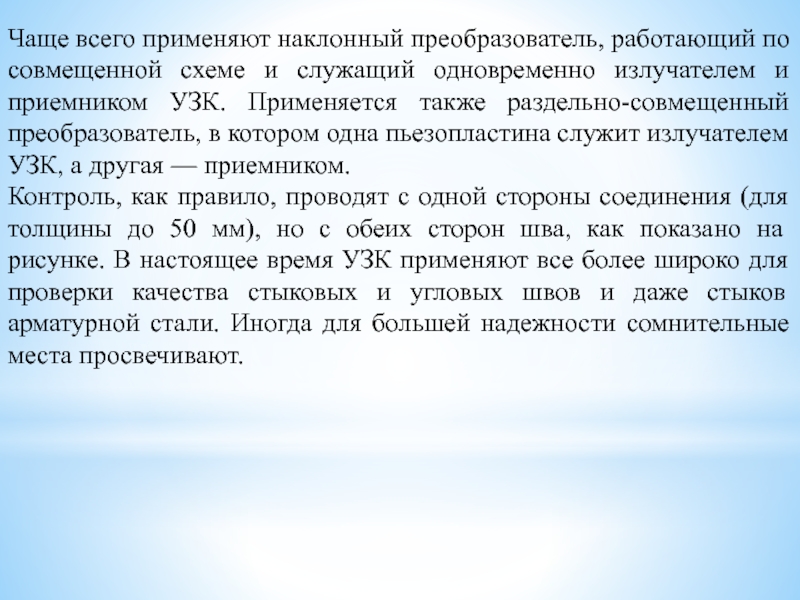

Чаще всего применяют наклонный преобразователь, работающий по совмещенной схеме и служащий одновременно излучателем и приемником УЗК. Применяется также раздельно-совмещенный преобразователь, в котором одна пьезопластина служит излучателем УЗК, а другая — приемником.

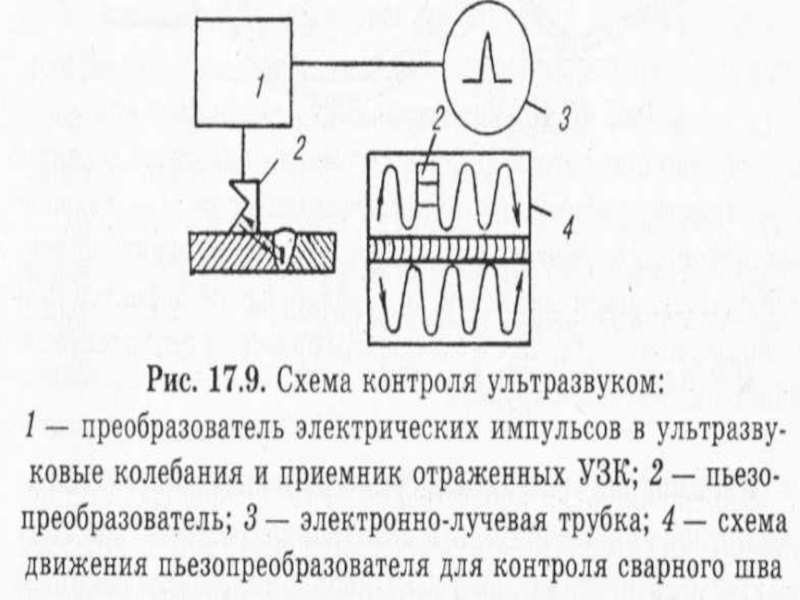

Контроль, как правило, проводят с одной стороны соединения (для толщины до 50 мм), но с обе­их сторон шва, как показано на рисунке. В настоящее время УЗК применяют все более широко для проверки качества стыковых и угловых швов и даже стыков арматурной стали. Иногда для большей надежности сомнительные места просвечивают.
