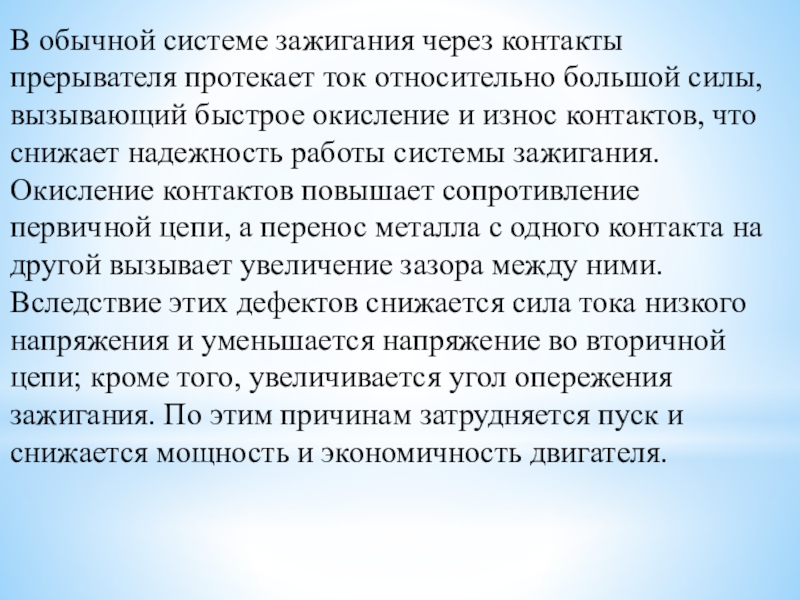

силы, вызывающий быстрое окисление и износ контактов, что снижает надежность работы системы зажигания. Окисление контактов повышает сопротивление первичной цепи, а перенос металла с одного контакта на другой вызывает увеличение зазора между ними. Вследствие этих дефектов снижается сила тока низкого напряжения и уменьшается напряжение во вторичной цепи; кроме того, увеличивается угол опережения зажигания. По этим причинам затрудняется пуск и снижается мощность и экономичность двигателя.

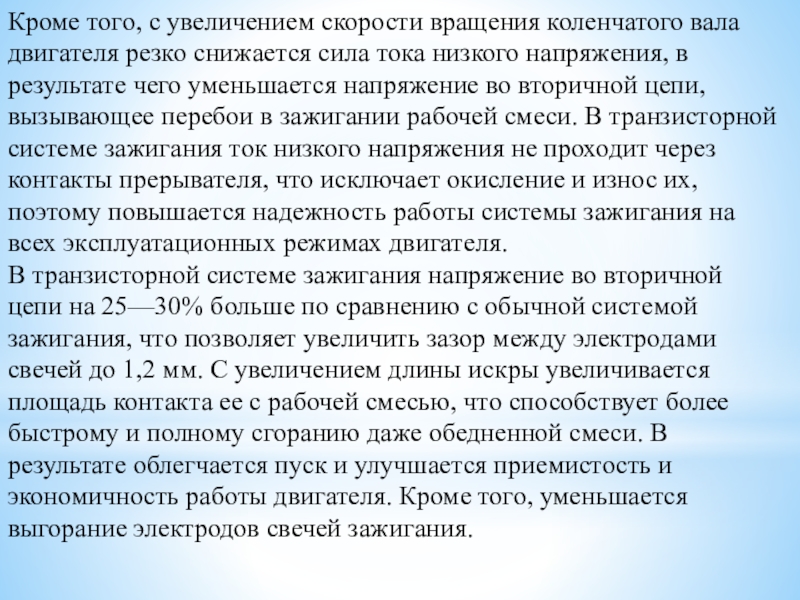

сила тока низкого напряжения, в результате чего уменьшается напряжение во вторичной цепи, вызывающее перебои в зажигании рабочей смеси. В транзисторной системе зажигания ток низкого напряжения не проходит через контакты прерывателя, что исключает окисление и износ их, поэтому повышается надежность работы системы зажигания на всех эксплуатационных режимах двигателя.
В транзисторной системе зажигания напряжение во вторичной цепи на 25—30% больше по сравнению с обычной системой зажигания, что позволяет увеличить зазор между электродами свечей до 1,2 мм. С увеличением длины искры увеличивается площадь контакта ее с рабочей смесью, что способствует более быстрому и полному сгоранию даже обедненной смеси. В результате облегчается пуск и улучшается приемистость и экономичность работы двигателя. Кроме того, уменьшается выгорание электродов свечей зажигания.

Б114 маслонаполненная. Вторичная обмотка имеет 41500 витков; один конец ее соединен с корпусом катушки, на массу. Этот конец обмотки вводится между корпусом и фарфоровым изолятором сердечника. При таком выводе вторичной обмотки исключается воздействие высокого напряжения на транзистор, что предотвращает его пробой.

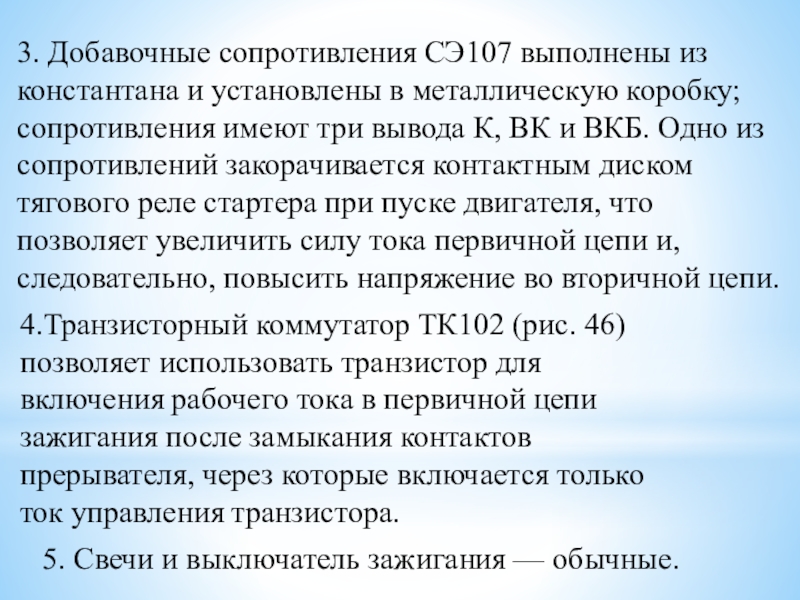

коробку; сопротивления имеют три вывода К, ВК и ВКБ. Одно из сопротивлений закорачивается контактным диском тягового реле стартера при пуске двигателя, что позволяет увеличить силу тока первичной цепи и, следовательно, повысить напряжение во вторичной цепи.

4.Транзисторный коммутатор ТК102 (рис. 46) позволяет использовать транзистор для включения рабочего тока в первичной цепи зажигания после замыкания контактов прерывателя, через которые включается только ток управления транзистора.

5. Свечи и выключатель зажигания — обычные.

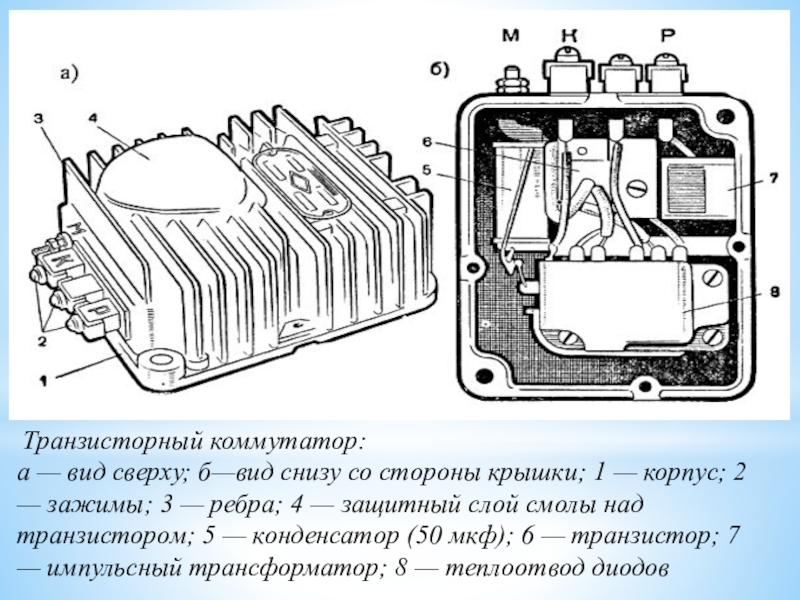

1 — корпус; 2 — зажимы; 3 — ребра; 4 — защитный слой смолы над транзистором; 5 — конденсатор (50 мкф); 6 — транзистор; 7 — импульсный трансформатор; 8 — теплоотвод диодов
