Презентация, доклад на тему Методическая разработка урока по предмету МДК 01.01. Устройство автомобилей на тему: Топливный насос диафрагменного типа

осу­ществляется принудительно. Для принудительной подачи топлива из бака к карбюратору на двигателе установлен топливный насос диафрагменного типа.

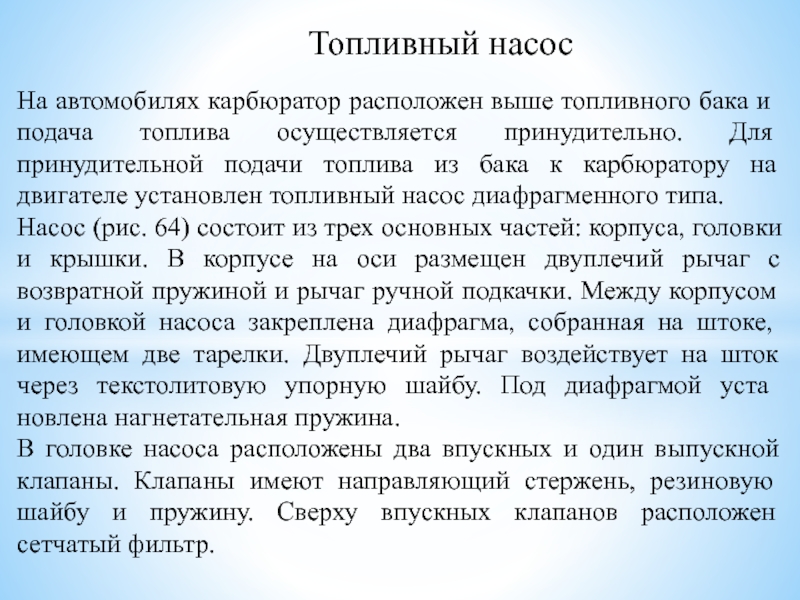

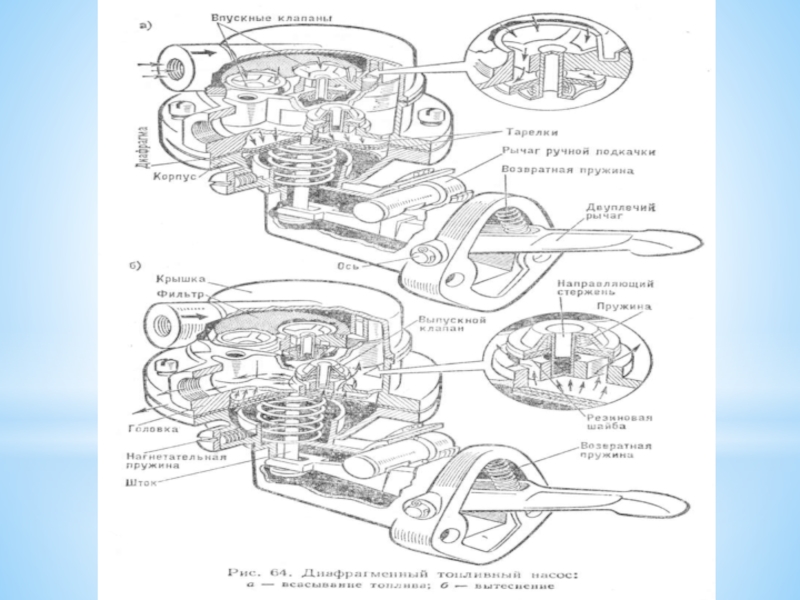

Насос (рис. 64) состоит из трех основных частей: корпуса, головки и крышки. В корпусе на оси размещен двуплечий рычаг с возвратной пружиной и рычаг ручной подкачки. Между корпусом и головкой насоса закреп­лена диафрагма, собранная на штоке, имеющем две тарелки. Двуплечий рычаг воздействует на шток через текстолитовую упорную шайбу. Под диафрагмой уста­новлена нагнетательная пружина.
В головке насоса расположены два впускных и один выпускной клапаны. Клапаны имеют направляющий стер­жень, резиновую шайбу и пружину. Сверху впускных клапанов расположен сетчатый фильтр.

вала или через штангу.
В двигателях 3M3-53-12 эксцентрик установлен на переднем конце распределительного вала на шпонке.

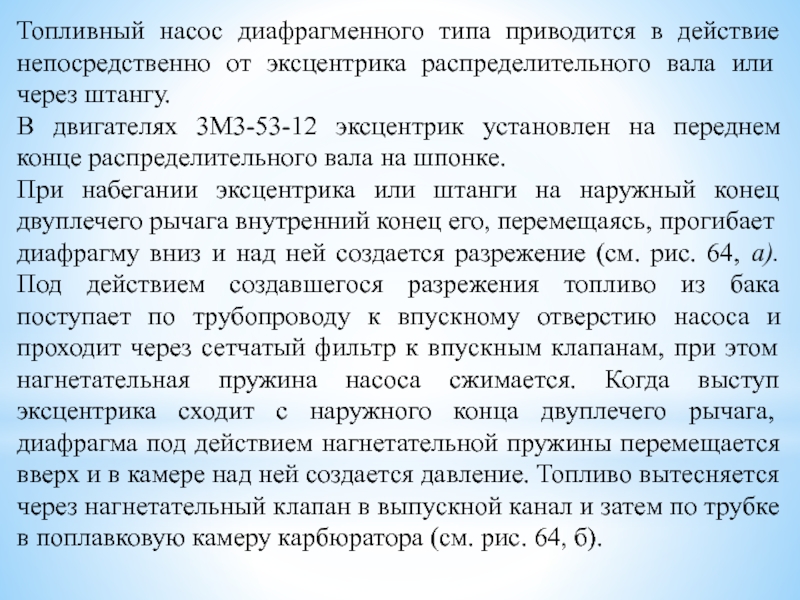

При набегании эксцентрика или штанги на наружный конец двуплечего рычага внутренний конец его, переме­щаясь, прогибает диафрагму вниз и над ней создается разрежение (см. рис. 64, а). Под действием создавшегося разрежения топливо из бака поступает по трубопроводу к впускному отверстию насоса и проходит через сетчатый фильтр к впускным клапанам, при этом нагнетательная пружина насоса сжимается. Когда выступ эксцентрика сходит с наружного конца двуплечего рычага, диафрагма под действием нагнетательной пружины перемещается вверх и в камере над ней создается давление. Топливо вытесняется через нагнетательный клапан в выпускной канал и затем по трубке в поплавковую камеру карбю­ратора (см. рис. 64, б).

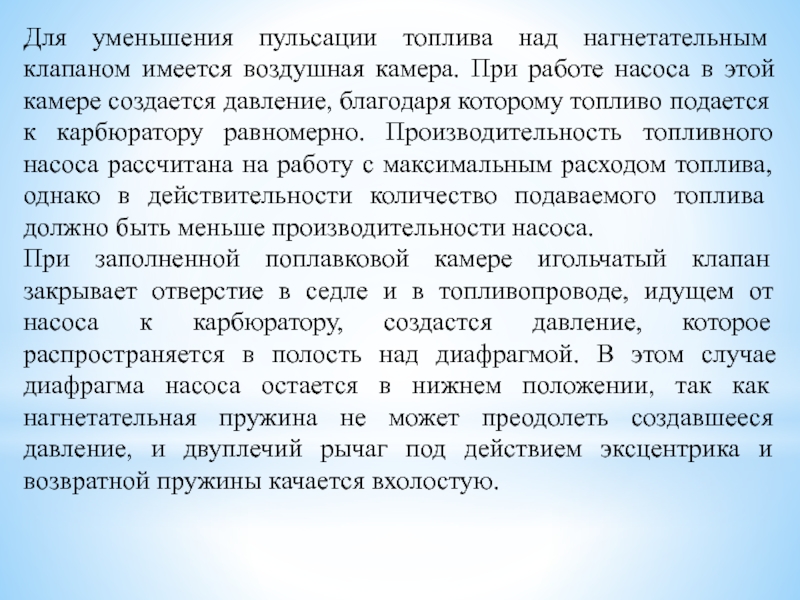

работе насоса в этой камере создается давление, благодаря ко­торому топливо подается к карбюратору равномерно. Производительность топливного насоса рассчитана на работу с максимальным расходом топлива, однако в дей­ствительности количество подаваемого топлива должно быть меньше производительности насоса.
При заполненной поплавковой камере игольчатый клапан закрывает отверстие в седле и в топливопроводе, идущем от насоса к карбюратору, создастся давление, которое распространяется в полость над диафрагмой. В этом случае диафрагма насоса остается в нижнем по­ложении, так как нагнетательная пружина не может преодолеть создавшееся давление, и двуплечий рычаг под действием эксцентрика и возвратной пружины ка­чается вхолостую.

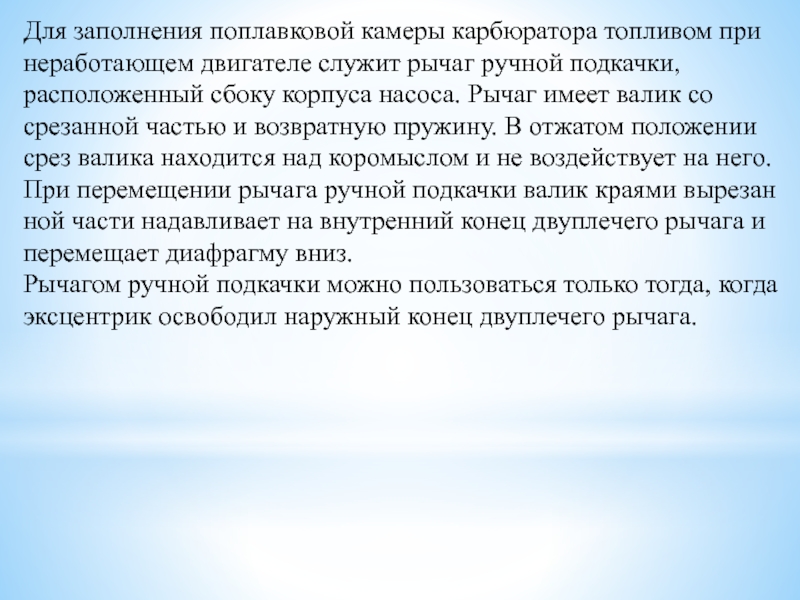

ручной подкачки, расположенный сбоку корпуса насоса. Рычаг имеет валик со срезанной частью и возвратную пружину. В отжатом положении срез валика находится над коромыслом и не воздействует на него. При переме­щении рычага ручной подкачки валик краями вырезан­ной части надавливает на внутренний конец двуплечего рычага и перемещает диафрагму вниз.
Рычагом ручной под­качки можно пользоваться только тогда, когда экс­центрик освободил на­ружный конец двуплечего рычага.

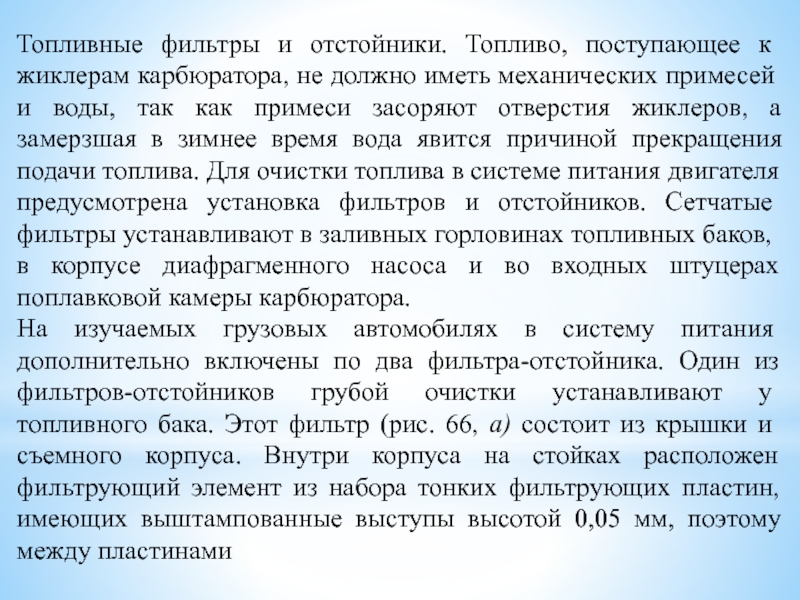

иметь меха­нических примесей и воды, так как примеси засоряют отверстия жиклеров, а замерзшая в зимнее время вода явится причиной прекращения подачи топлива. Для очистки топлива в системе питания двигателя преду­смотрена установка фильтров и отстойников. Сетчатые фильтры устанавливают в заливных горловинах топлив­ных баков, в корпусе диафрагменного насоса и во входных штуцерах поплавковой камеры карбюратора.

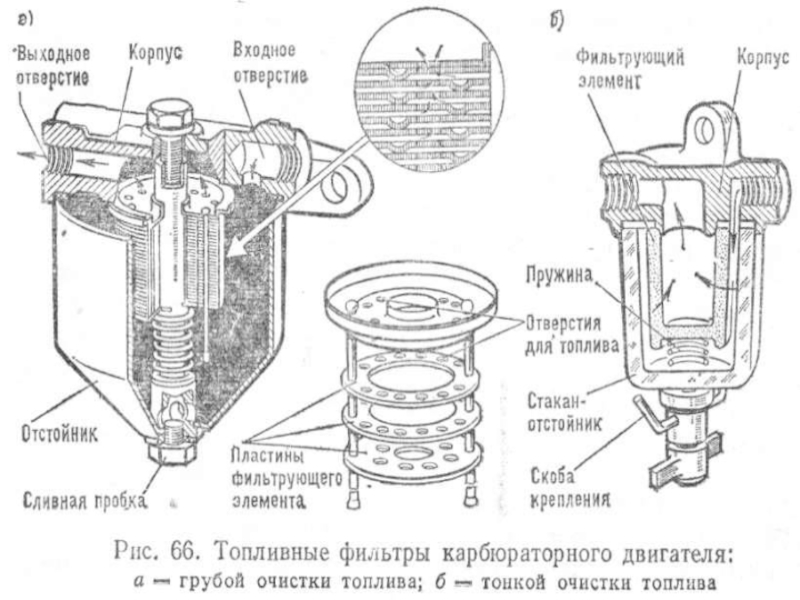

На изучаемых грузовых автомобилях в систему пита­ния дополнительно включены по два фильтра-отстойника. Один из фильтров-отстойников грубой очистки устанав­ливают у топливного бака. Этот фильтр (рис. 66, а) со­стоит из крышки и съемного корпуса. Внутри корпуса на стойках расположен фильтрующий элемент из набора тонких фильтрующих пластин, имеющих выштампованные выступы высотой 0,05 мм, поэтому между пластинами

отверстие в отстойник фильтра. Так как отстойник имеет больший объем, чем топливопровод, скорость поступающего топлива резко снижается, что приводит к осаждению механических примесей и еоды.
Топливо, проходя через щели фильтрующего элемента, дополнительно очищается от механических примесей, которые оседают на фильтрующем элементе.

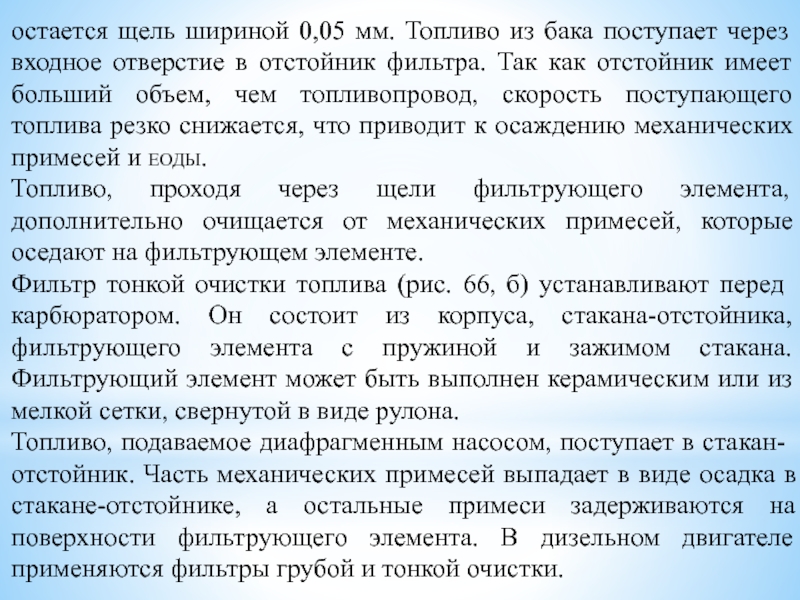

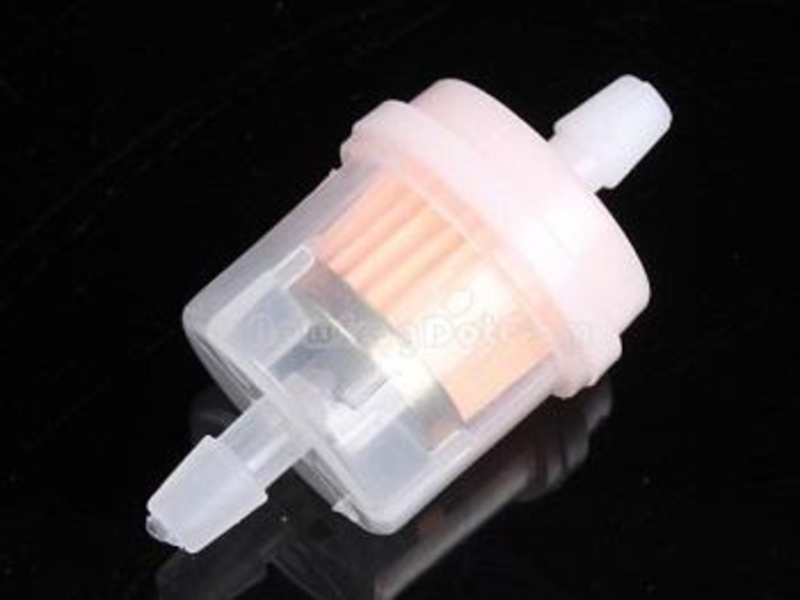

Фильтр тонкой очистки топлива (рис. 66, б) устанав­ливают перед карбюратором. Он состоит из корпуса, стакана-отстойника, фильтрующего элемента с пружиной и зажимом стакана. Фильтрующий элемент может быть выполнен керамическим или из мелкой сетки, свернутой в виде рулона.
Топливо, подаваемое диафрагменным насосом, посту­пает в стакан-отстойник. Часть механических примесей выпадает в виде осадка в стакане-отстойнике, а остальные примеси задерживаются на поверхности фильтрующего элемента. В дизельном двигателе применяются фильтры грубой и тонкой очистки.

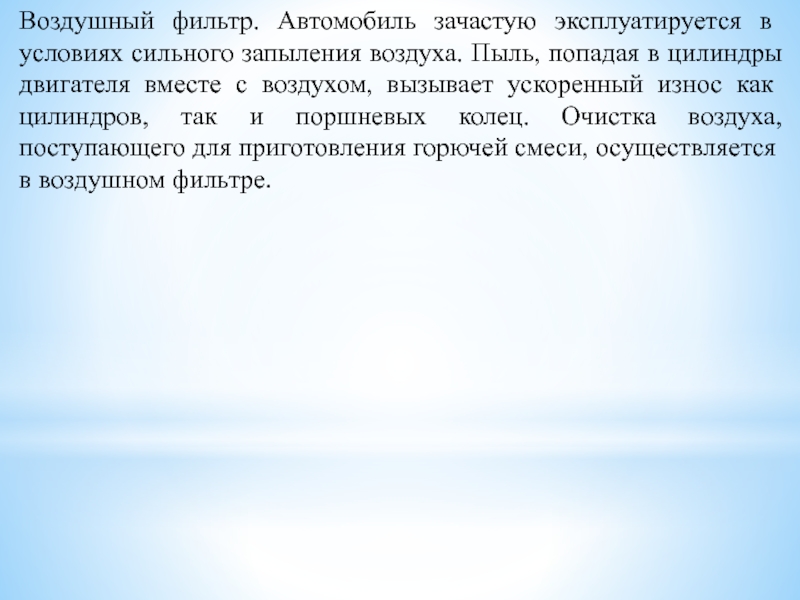

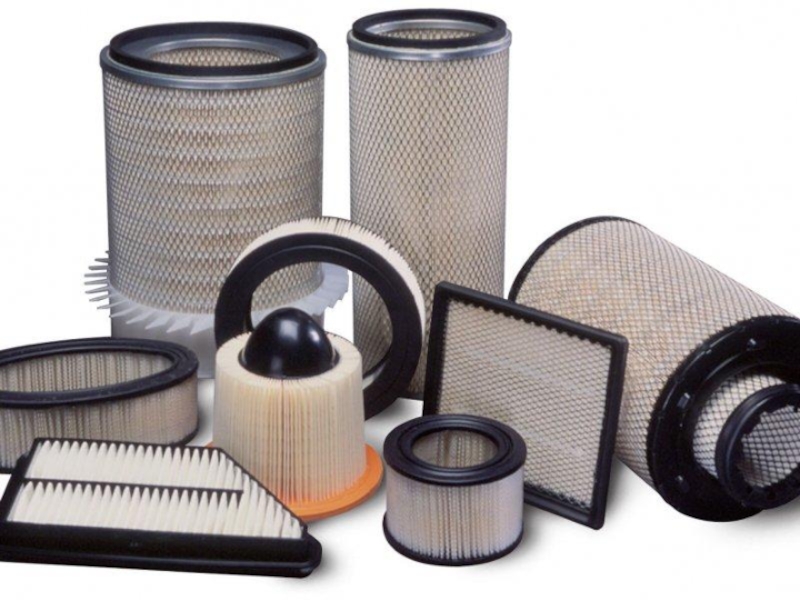

попадая в цилиндры двигателя вместе с воздухом, вы­зывает ускоренный износ как цилиндров, так и поршневых колец. Очистка воздуха, поступающего для приготовле­ния горючей смеси, осуществляется в воздушном фильтре.
