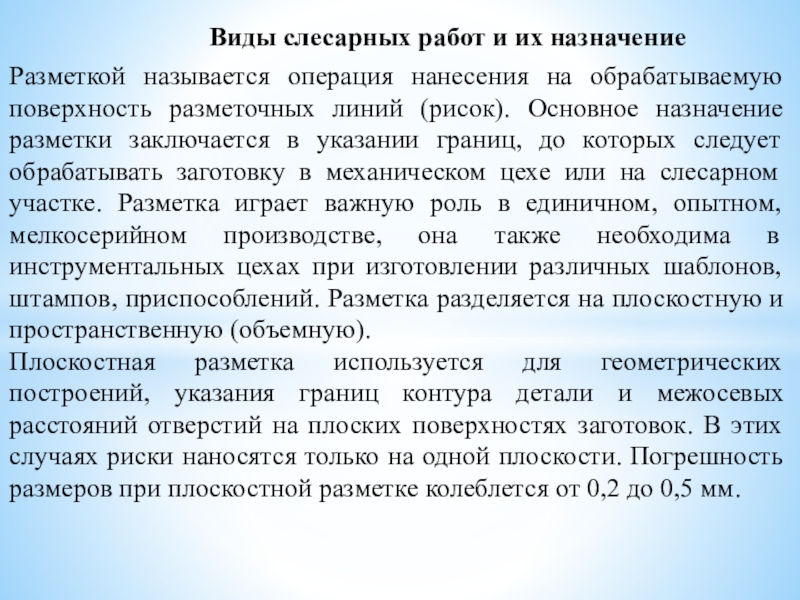

поверхность разметочных линий (рисок). Основное назначение разметки заключается в указании границ, до которых следует обрабатывать заготовку в механическом цехе или на слесарном участке. Разметка играет важную роль в единичном, опытном, мелкосерийном производстве, она также необходима в инструментальных цехах при изготовлении различных шаблонов, штампов, приспособлений. Разметка разделяется на плоскостную и пространственную (объемную).
Плоскостная разметка используется для геометрических построений, указания границ контура детали и межосевых расстояний отверстий на плоских поверхностях заготовок. В этих случаях риски наносятся только на одной плоскости. Погрешность размеров при плоскостной разметке колеблется от 0,2 до 0,5 мм.

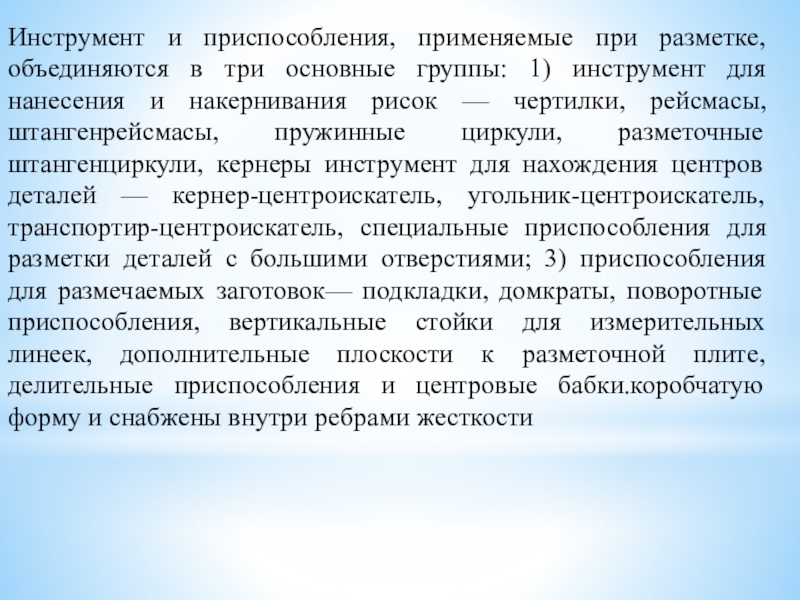

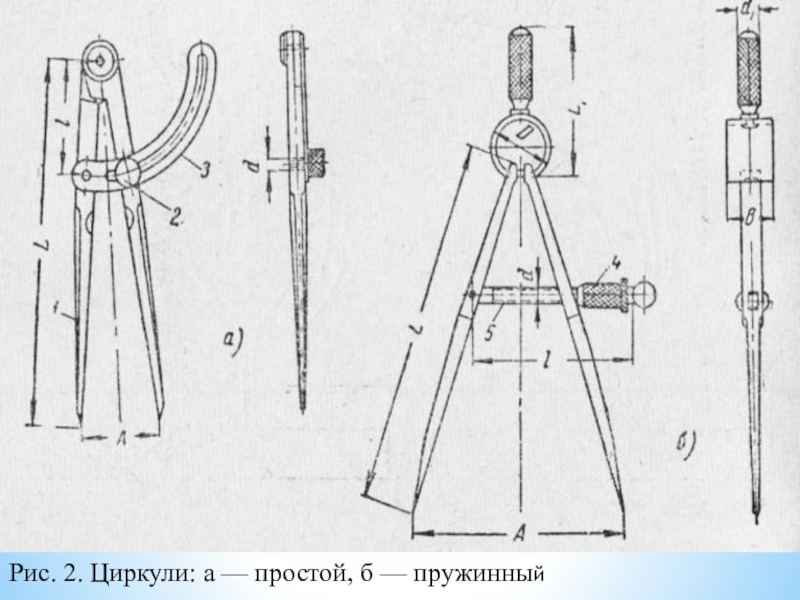

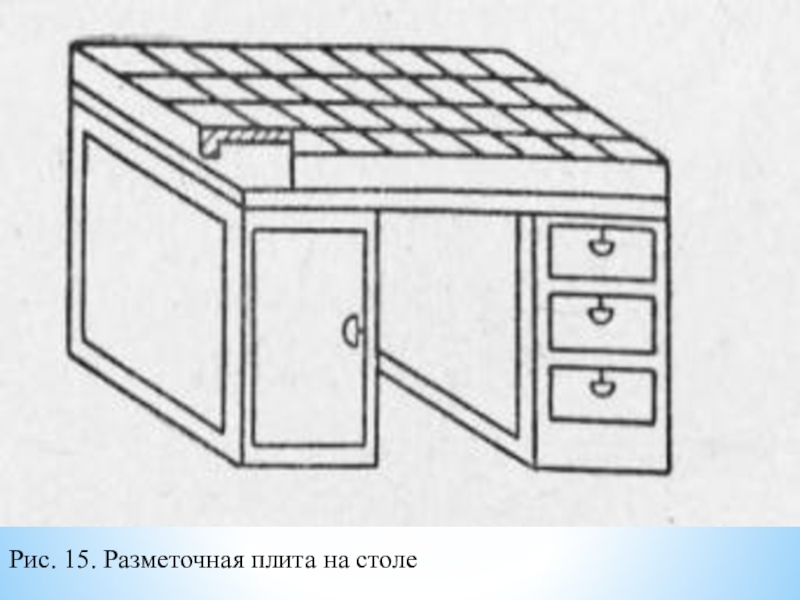

1) инструмент для нанесения и накернивания рисок — чертилки, рейсмасы, штангенрейсмасы, пружинные циркули, разметочные штангенциркули, кернеры инструмент для нахождения центров деталей — кернер-центроискатель, угольник-центроискатель, транспортир-центроискатель, специальные приспособления для разметки деталей с большими отверстиями; 3) приспособления для размечаемых заготовок— подкладки, домкраты, поворотные приспособления, вертикальные стойки для измерительных линеек, дополнительные плоскости к разметочной плите, делительные приспособления и центровые бабки.коробчатую форму и снабжены внутри ребрами жесткости

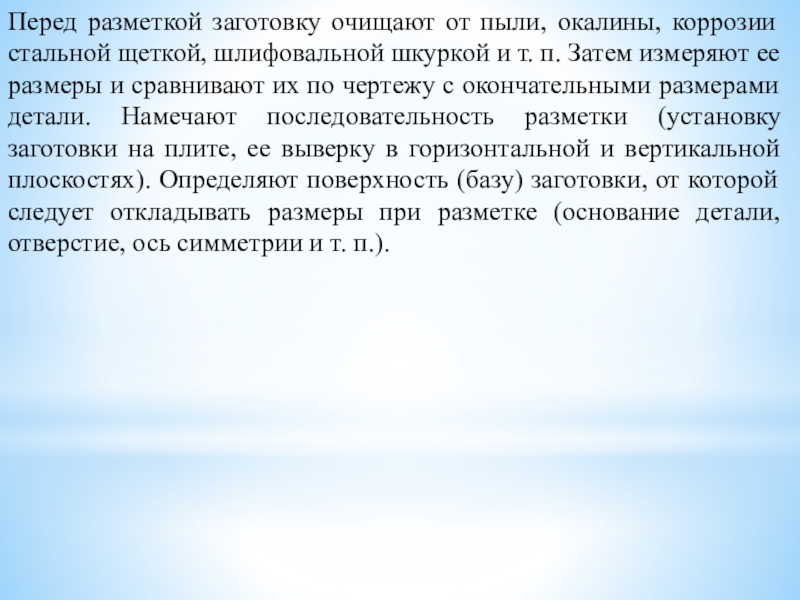

шкуркой и т. п. Затем измеряют ее размеры и сравнивают их по чертежу с окончательными размерами детали. Намечают последовательность разметки (установку заготовки на плите, ее выверку в горизонтальной и вертикальной плоскостях). Определяют поверхность (базу) заготовки, от которой следует откладывать размеры при разметке (основание детали, отверстие, ось симметрии и т. п.).

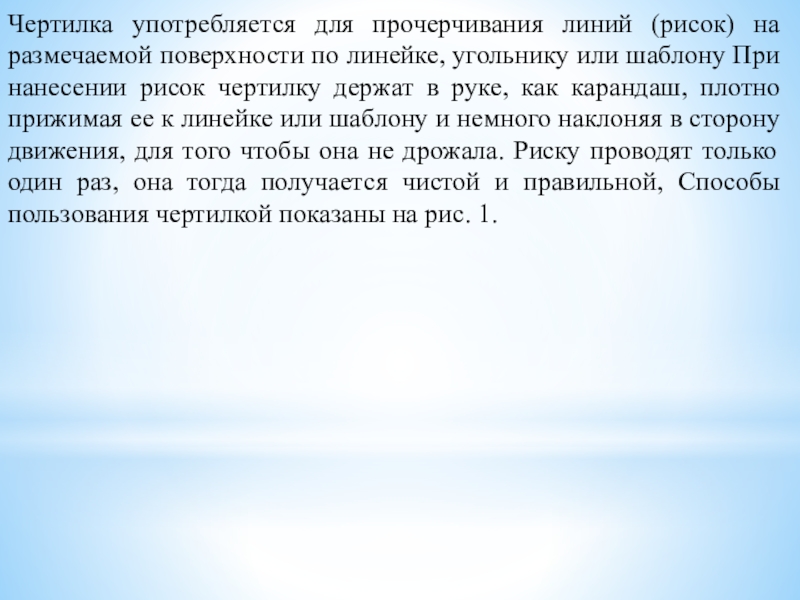

угольнику или шаблону При нанесении рисок чертилку держат в руке, как карандаш, плотно прижимая ее к линейке или шаблону и немного наклоняя в сторону движения, для того чтобы она не дрожала. Риску проводят только один раз, она тогда получается чистой и правильной, Способы пользования чертилкой показаны на рис. 1.

два положения чертилки при проведении риски: правильное (слева) и неправильное (справа), в — нанесение риски загнутым концом чертилки

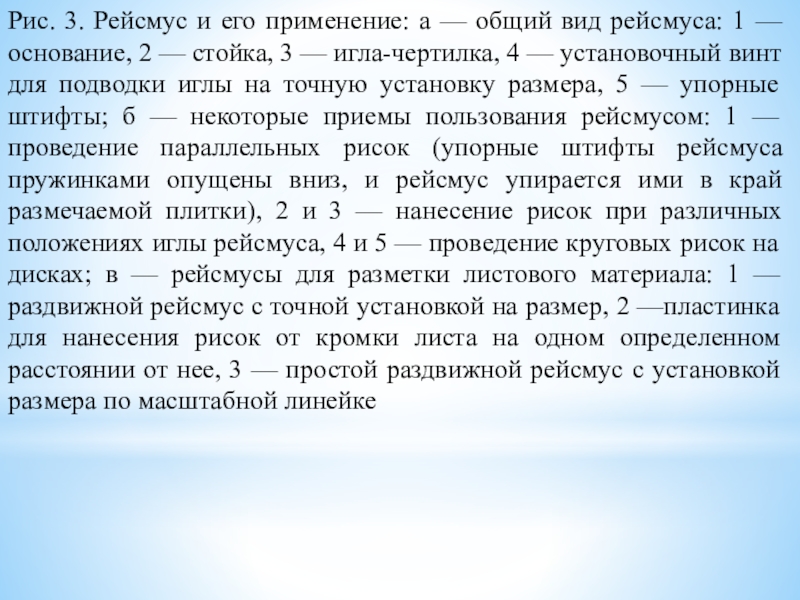

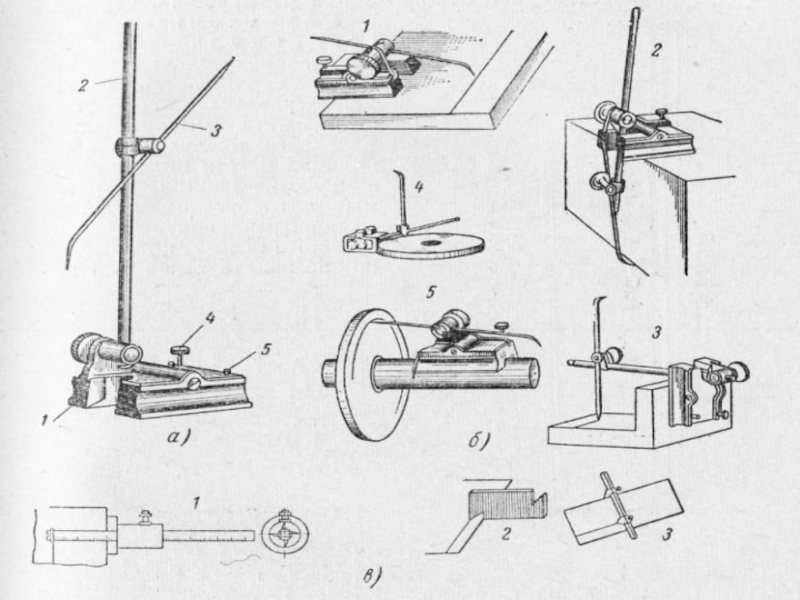

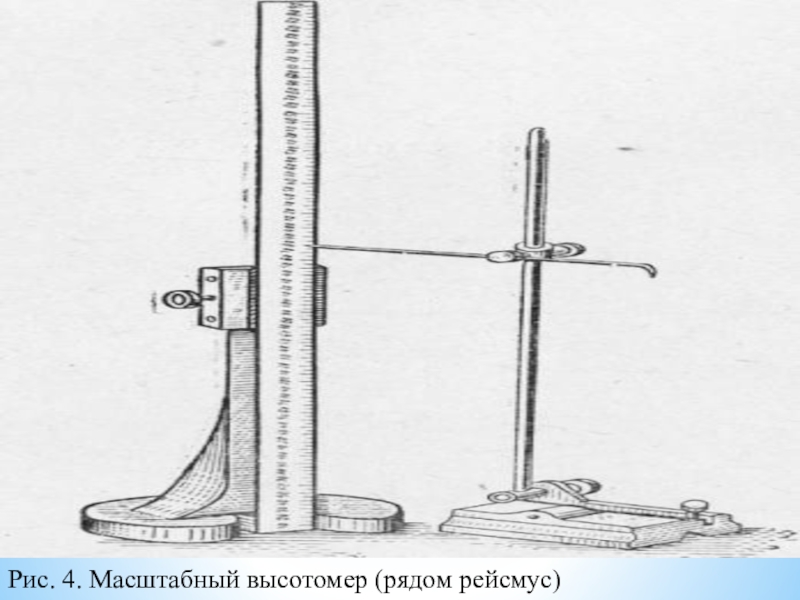

1 — основание, 2 — стойка, 3 — игла-чертилка, 4 — установочный винт для подводки иглы на точную установку размера, 5 — упорные штифты; б — некоторые приемы пользования рейсмусом: 1 — проведение параллельных рисок (упорные штифты рейсмуса пружинками опущены вниз, и рейсмус упирается ими в край размечаемой плитки), 2 и 3 — нанесение рисок при различных положениях иглы рейсмуса, 4 и 5 — проведение круговых рисок на дисках; в — рейсмусы для разметки листового материала: 1 — раздвижной рейсмус с точной установкой на размер, 2 —пластинка для нанесения рисок от кромки листа на одном определенном расстоянии от нее, 3 — простой раздвижной рейсмус с установкой размера по масштабной линейке

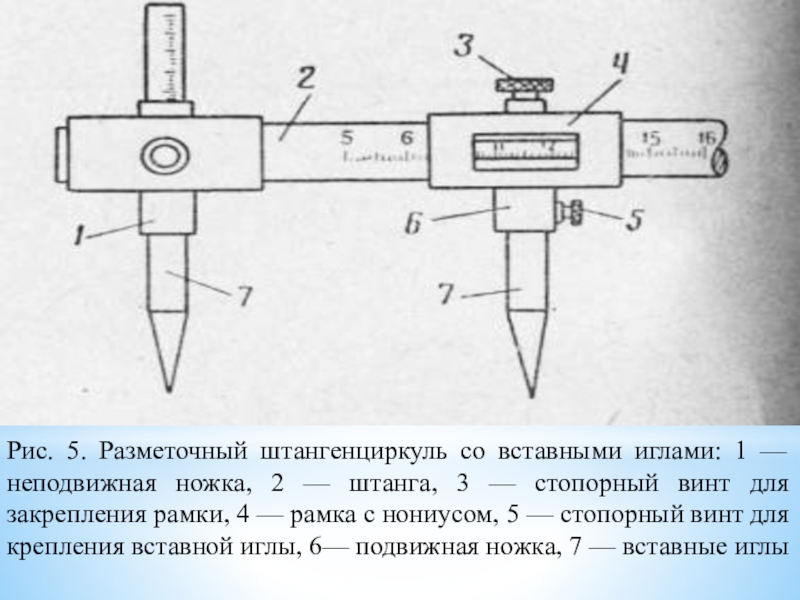

2 — штанга, 3 — стопорный винт для закрепления рамки, 4 — рамка с нониусом, 5 — стопорный винт для крепления вставной иглы, 6— подвижная ножка, 7 — вставные иглы

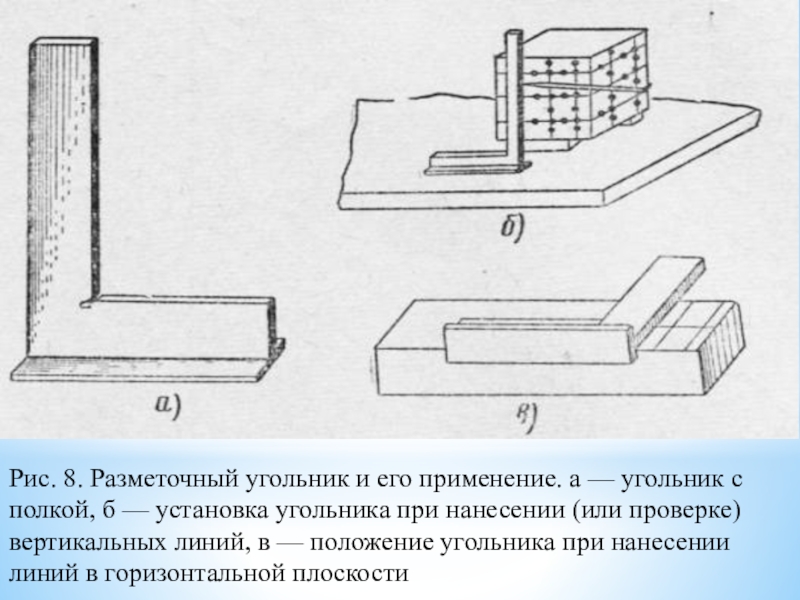

полкой, б — установка угольника при нанесении (или проверке) вертикальных линий, в — положение угольника при нанесении линий в горизонтальной плоскости

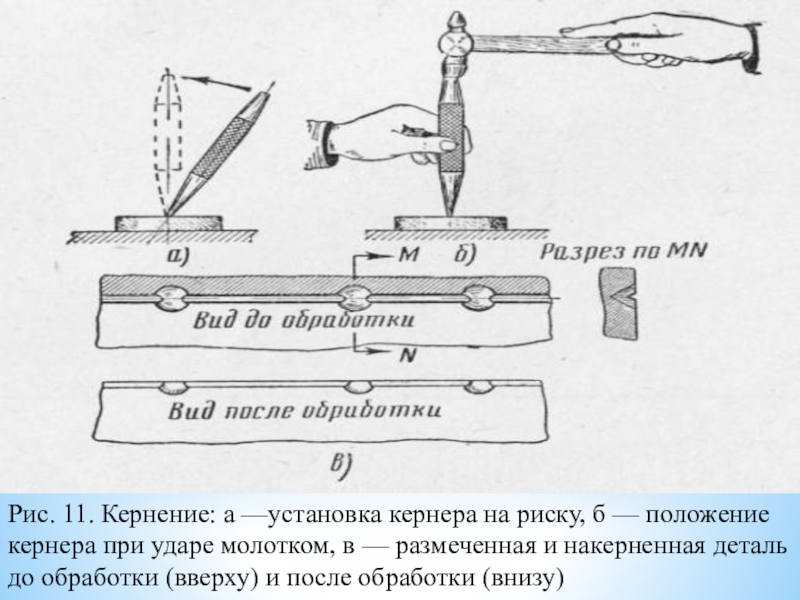

кернера при ударе молотком, в — размеченная и накерненная деталь до обработки (вверху) и после обработки (внизу)
