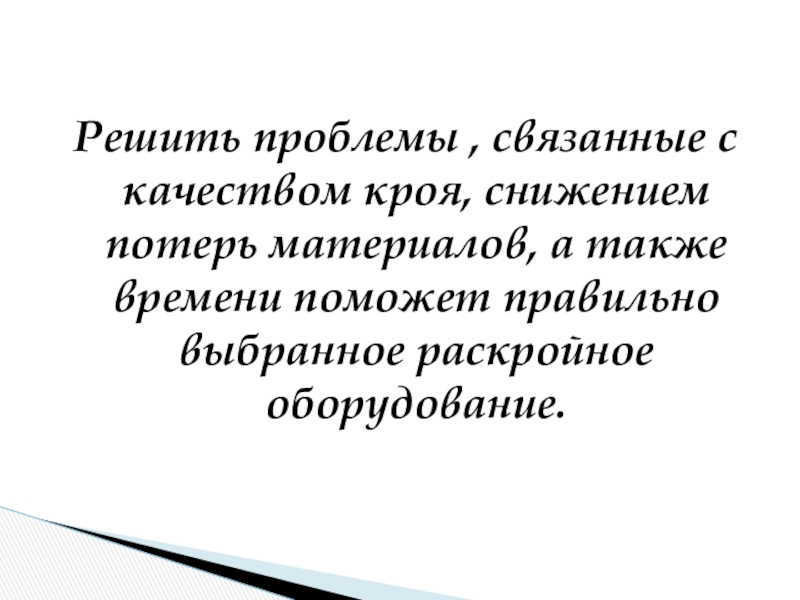

Слайд 2Решить проблемы , связанные с качеством кроя, снижением потерь материалов, а
также времени поможет правильно выбранное раскройное оборудование.

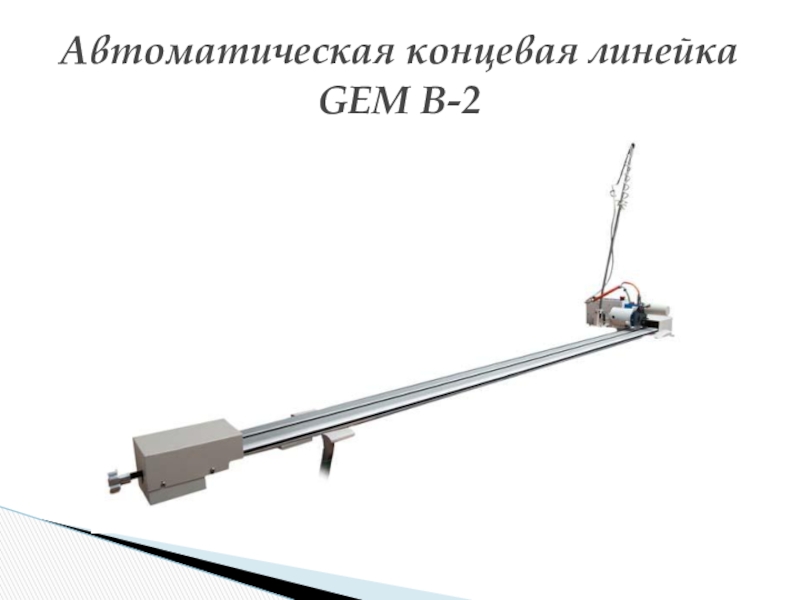

Слайд 3Автоматическая концевая линейка
GEM B-2

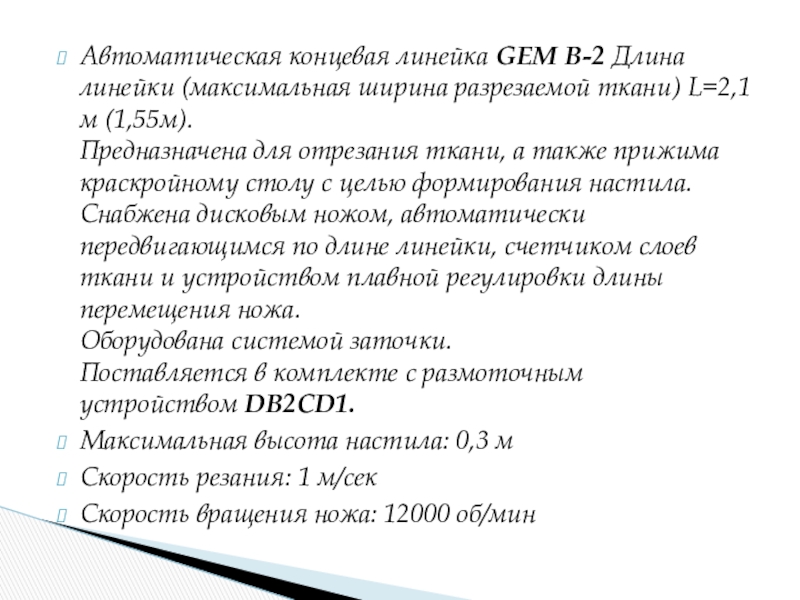

Слайд 4Автоматическая концевая линейка GEM B-2 Длина линейки (максимальная ширина разрезаемой ткани) L=2,1 м
(1,55м).
Предназначена для отрезания ткани, а также прижима краскройному столу с целью формирования настила.
Снабжена дисковым ножом, автоматически передвигающимся по длине линейки, счетчиком слоев ткани и устройством плавной регулировки длины перемещения ножа.
Оборудована системой заточки.
Поставляется в комплекте с размоточным устройством DB2CD1.
Максимальная высота настила: 0,3 м
Скорость резания: 1 м/сек
Скорость вращения ножа: 12000 об/мин
Слайд 5C-E/2006 Ручная концевая линейка TypeSpecial 2,2 м (комплект из 2-х частей)
220 V
Ручная концевая раскройная линейка служит для отрезания дисковым ножом размотанной из рулона ткани и прижима её к столу в процессе формирования настила.

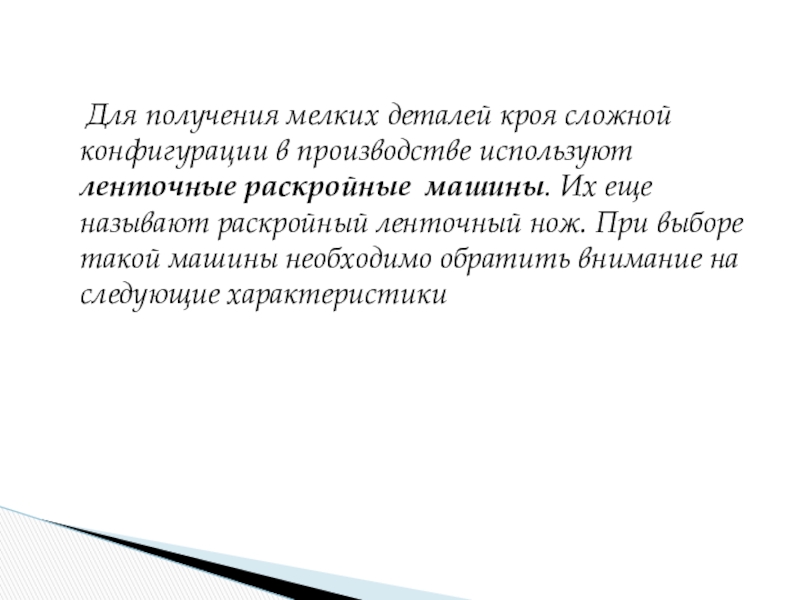

Слайд 6 Для получения мелких деталей кроя сложной конфигурации в производстве
используют ленточные раскройные машины. Их еще называют раскройный ленточный нож. При выборе такой машины необходимо обратить внимание на следующие характеристики

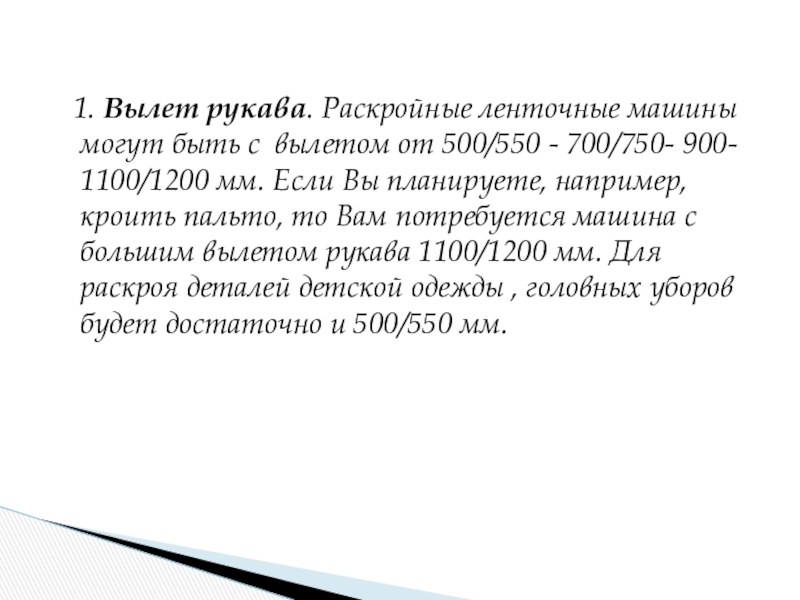

Слайд 7 1. Вылет рукава. Раскройные ленточные машины могут быть с вылетом от
500/550 - 700/750- 900- 1100/1200 мм. Если Вы планируете, например, кроить пальто, то Вам потребуется машина с большим вылетом рукава 1100/1200 мм. Для раскроя деталей детской одежды , головных уборов будет достаточно и 500/550 мм.

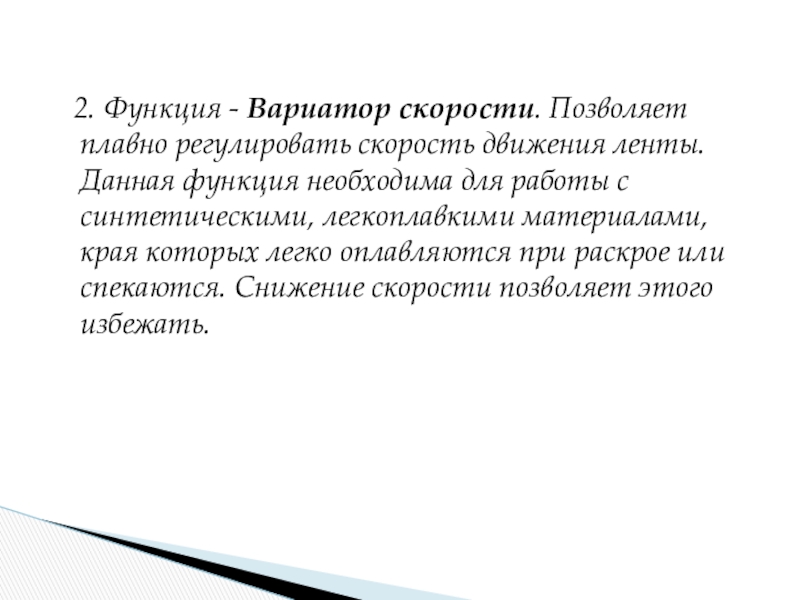

Слайд 8 2. Функция - Вариатор скорости. Позволяет плавно регулировать скорость движения ленты.
Данная функция необходима для работы с синтетическими, легкоплавкими материалами, края которых легко оплавляются при раскрое или спекаются. Снижение скорости позволяет этого избежать.
Слайд 9 3. Функция - "Воздушная подушка" Воздух подается из отверстий на поверхность
стола машины, тем самым облегчает работу оператора по перемещению настила на столе. Особенно актуально для ленточных стационарных раскройных машин с большим вылетом рукава, для высоких настилов и для работы с тяжелыми материалами.

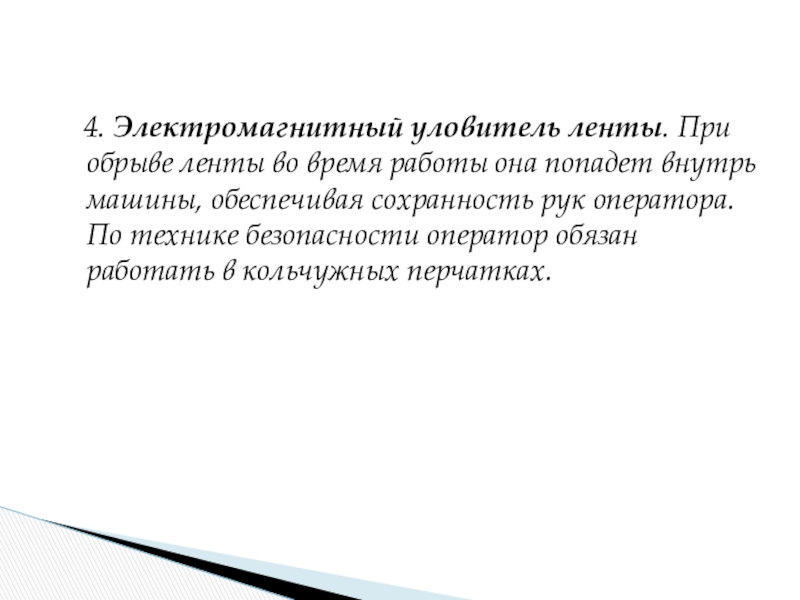

Слайд 10 4. Электромагнитный уловитель ленты. При обрыве ленты во время работы она
попадет внутрь машины, обеспечивая сохранность рук оператора. По технике безопасности оператор обязан работать в кольчужных перчатках.

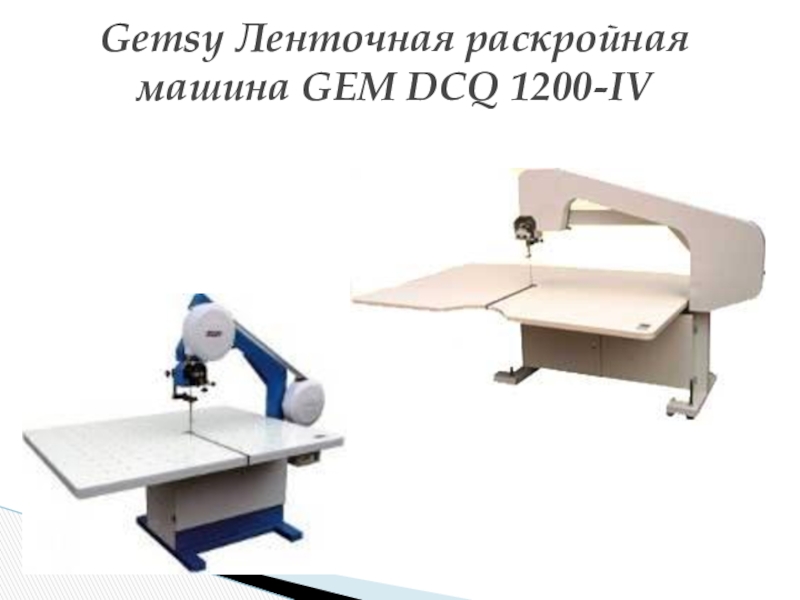

Слайд 11Gemsy Ленточная раскройная машина GEM DCQ 1200-IV
Слайд 12Машины серии DC применяются для раскроя хлопковых, шерстяных, льняных, шелковых, искусственных тканей,
а также кожи, поролона и трикотажа. В машине применен электронный блок вариатора, с помощью которого можно произвести точную регулировку скорости вращения режущей ленты. Воздушная подушка облегчает движение слоя материала в процессе раскроя. Раскройная машина снабжена системой автодиагностики и останова при аварийных ситуациях.
Длина ножа: 4560 мм
Напряжение: частота тока: 50 Гц
Скорость ленты: регулируемая от 10 до 15 м/с

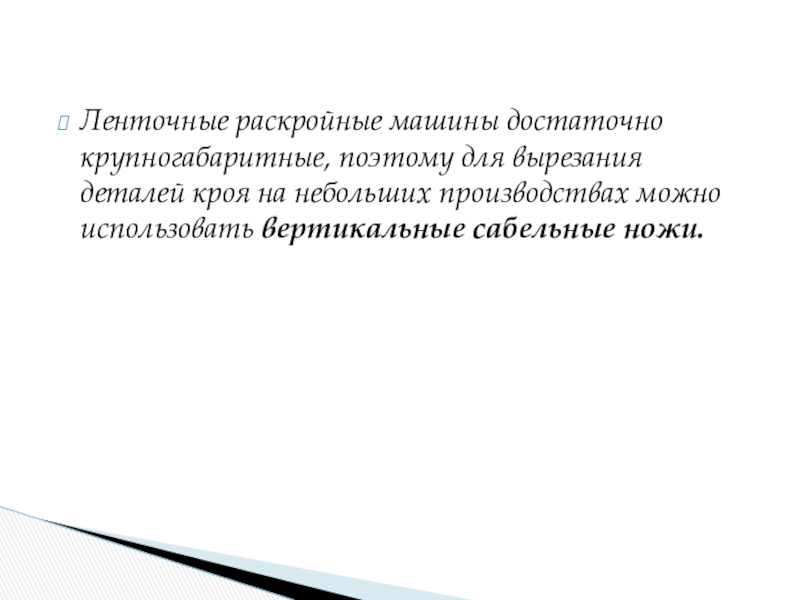

Слайд 13Ленточные раскройные машины достаточно крупногабаритные, поэтому для вырезания деталей кроя на
небольших производствах можно использовать вертикальные сабельные ножи.

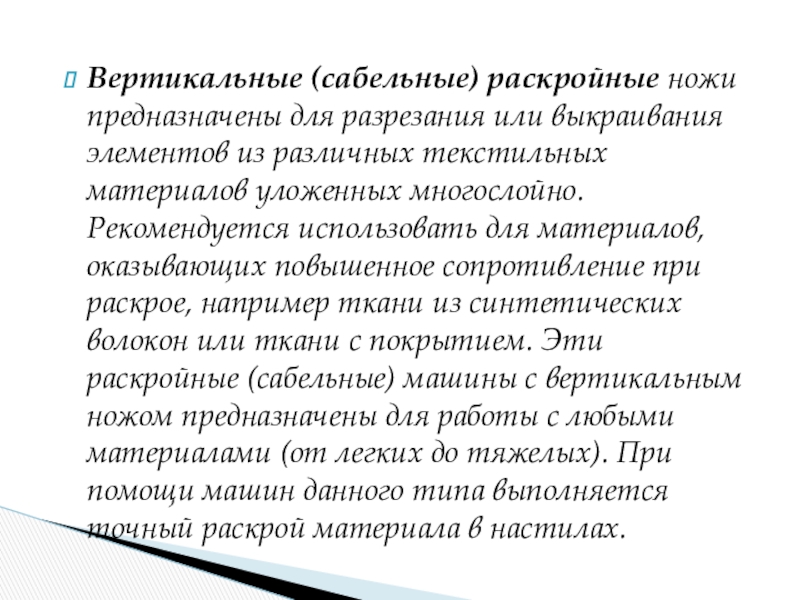

Слайд 14Вертикальные (сабельные) раскройные ножи предназначены для разрезания или выкраивания элементов из различных
текстильных материалов уложенных многослойно. Рекомендуется использовать для материалов, оказывающих повышенное сопротивление при раскрое, например ткани из синтетических волокон или ткани с покрытием. Эти раскройные (сабельные) машины с вертикальным ножом предназначены для работы с любыми материалами (от легких до тяжелых). При помощи машин данного типа выполняется точный раскрой материала в настилах.

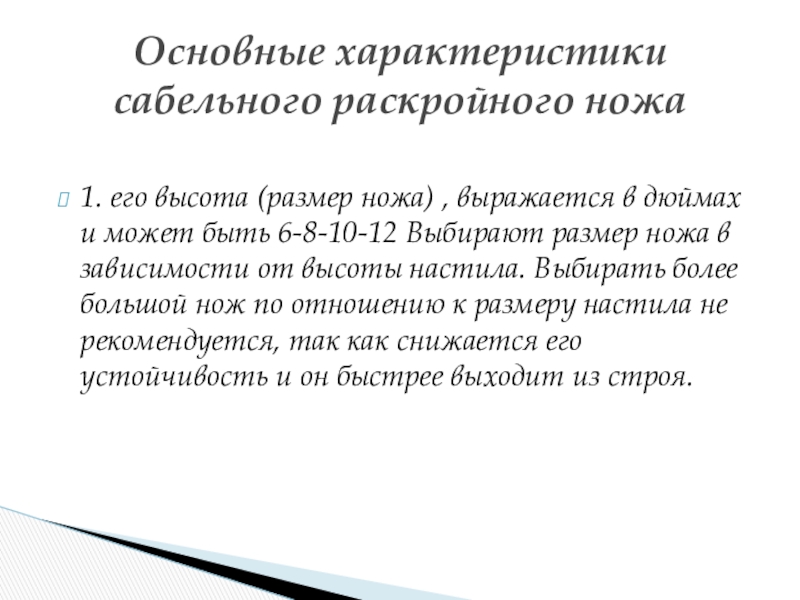

Слайд 151. его высота (размер ножа) , выражается в дюймах и может
быть 6-8-10-12 Выбирают размер ножа в зависимости от высоты настила. Выбирать более большой нож по отношению к размеру настила не рекомендуется, так как снижается его устойчивость и он быстрее выходит из строя.
Основные характеристики сабельного раскройного ножа

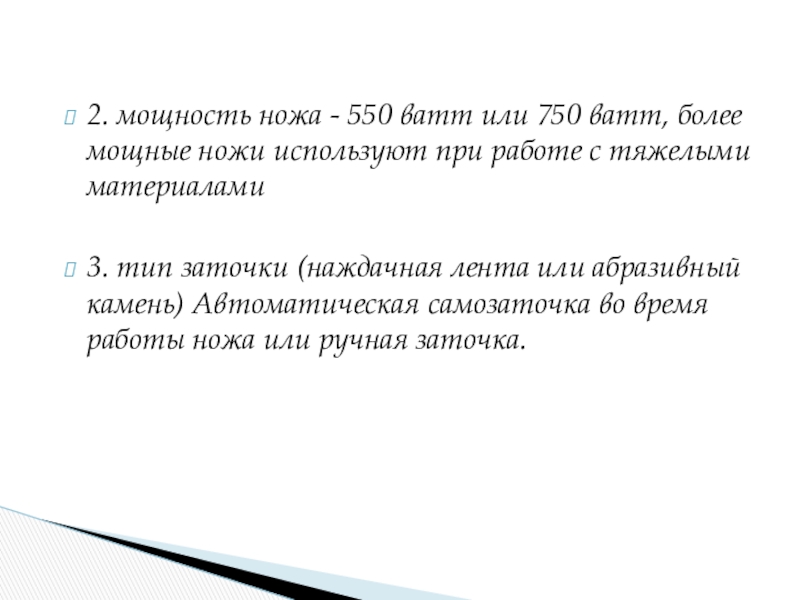

Слайд 162. мощность ножа - 550 ватт или 750 ватт, более мощные
ножи используют при работе с тяжелыми материалами
3. тип заточки (наждачная лента или абразивный камень) Автоматическая самозаточка во время работы ножа или ручная заточка.

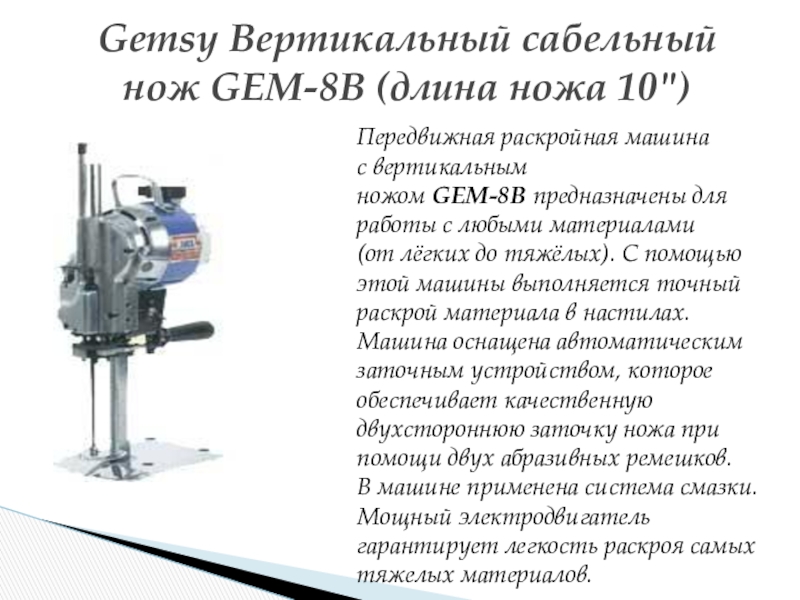

Слайд 17Gemsy Вертикальный сабельный нож GEM-8B (длина ножа 10")
Передвижная раскройная машина с вертикальным
ножом GEM-8B предназначены для работы с любыми материалами (от лёгких до тяжёлых). С помощью этой машины выполняется точный раскрой материала в настилах. Машина оснащена автоматическим заточным устройством, которое обеспечивает качественную двухстороннюю заточку ножа при помощи двух абразивных ремешков. В машине применена система смазки. Мощный электродвигатель гарантирует легкость раскроя самых тяжелых материалов.

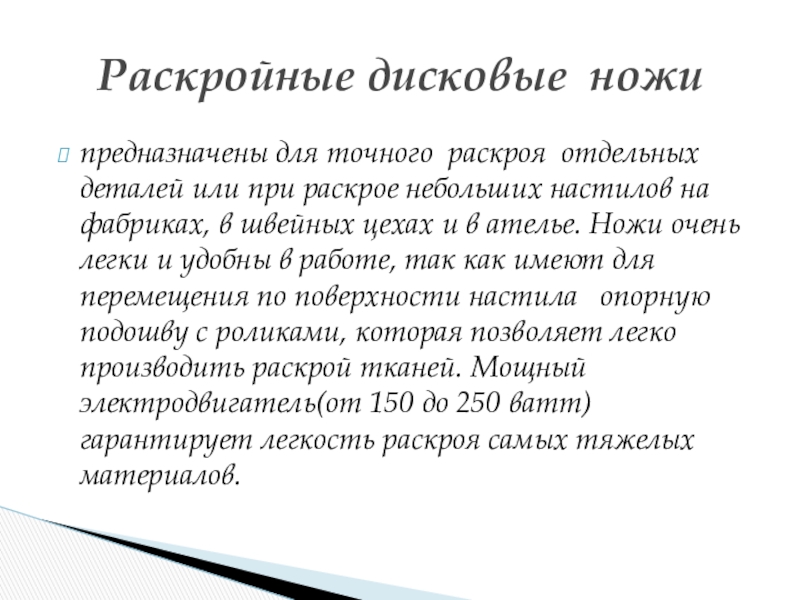

Слайд 18предназначены для точного раскроя отдельных деталей или при раскрое небольших настилов
на фабриках, в швейных цехах и в ателье. Ножи очень легки и удобны в работе, так как имеют для перемещения по поверхности настила опорную подошву с роликами, которая позволяет легко производить раскрой тканей. Мощный электродвигатель(от 150 до 250 ватт) гарантирует легкость раскроя самых тяжелых материалов.
Раскройные дисковые ножи

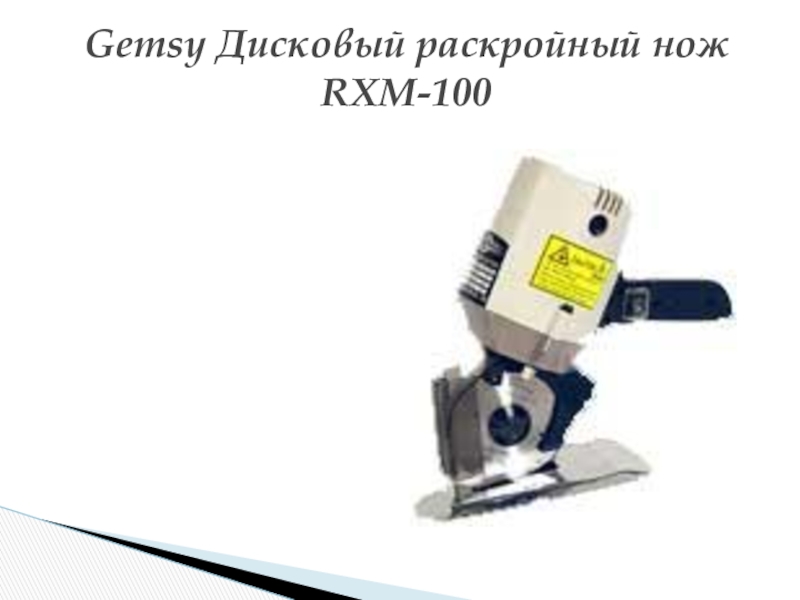

Слайд 19Gemsy Дисковый раскройный нож
RXM-100

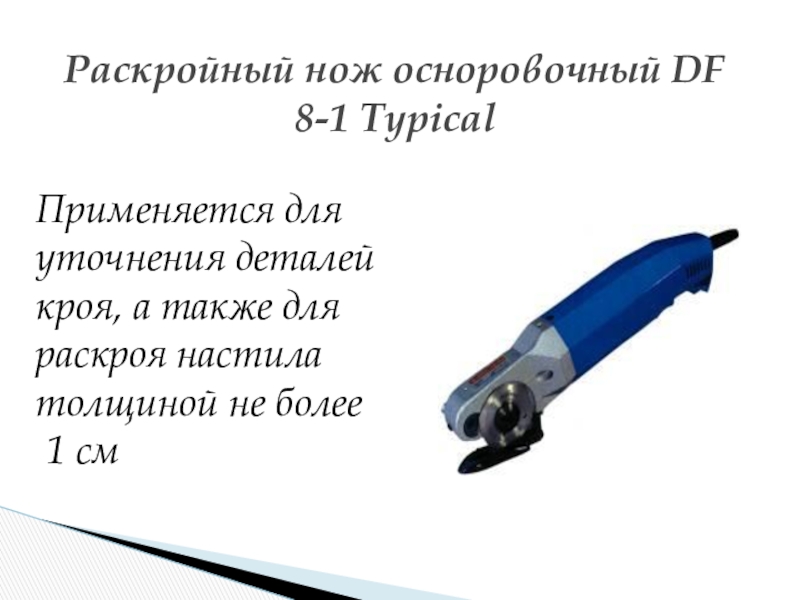

Слайд 20Раскройный нож осноровочный DF 8-1 Typical
Применяется для уточнения деталей кроя, а
также для раскроя настила толщиной не более
1 см

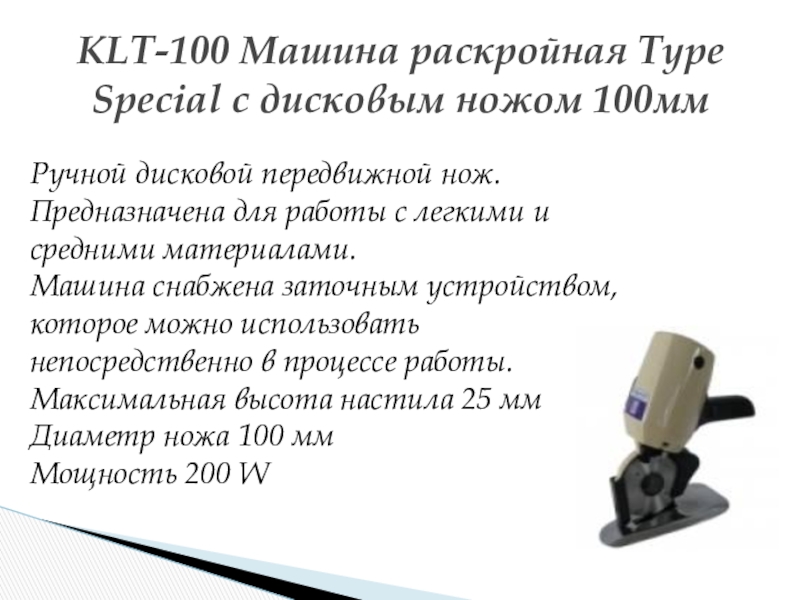

Слайд 21KLT-100 Машина раскройная Type Special c дисковым ножом 100мм
Ручной дисковой передвижной
нож. Предназначена для работы с легкими и средними материалами.
Машина снабжена заточным устройством, которое можно использовать непосредственно в процессе работы.
Максимальная высота настила 25 мм
Диаметр ножа 100 мм
Мощность 200 W

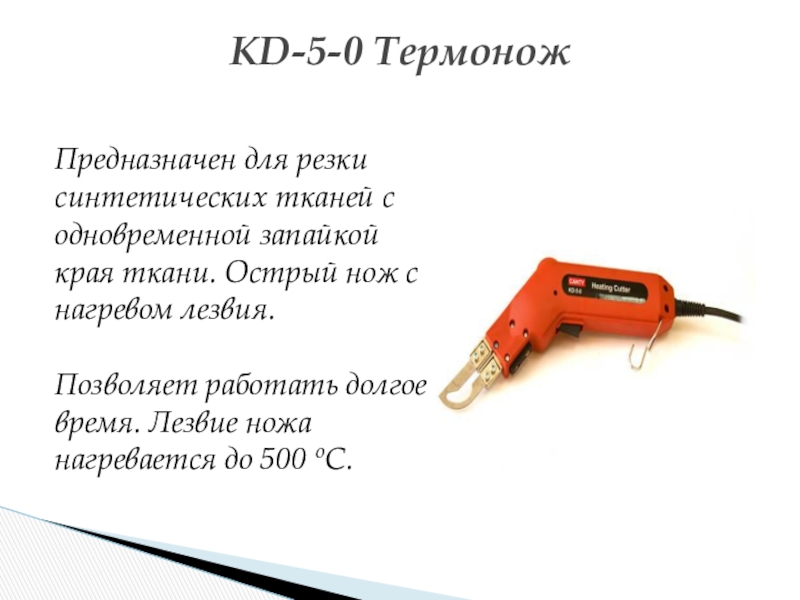

Слайд 22KD-5-0 Термонож
Предназначен для резки синтетических тканей с одновременной запайкой края ткани.
Острый нож с нагревом лезвия.
Позволяет работать долгое время. Лезвие ножа нагревается до 500 оС.

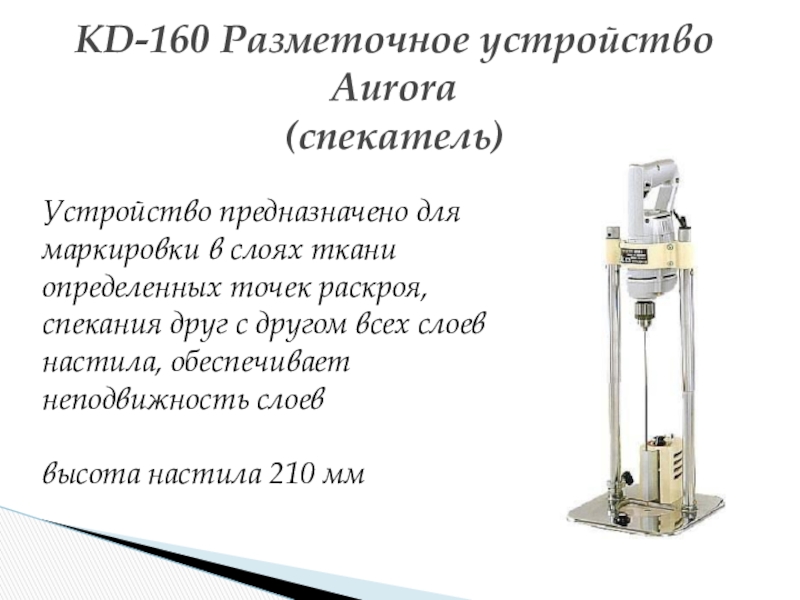

Слайд 23KD-160 Разметочное устройство Aurora
(спекатель)
Устройство предназначено для маркировки в слоях ткани определенных
точек раскроя, спекания друг с другом всех слоев настила, обеспечивает неподвижность слоев
высота настила 210 мм

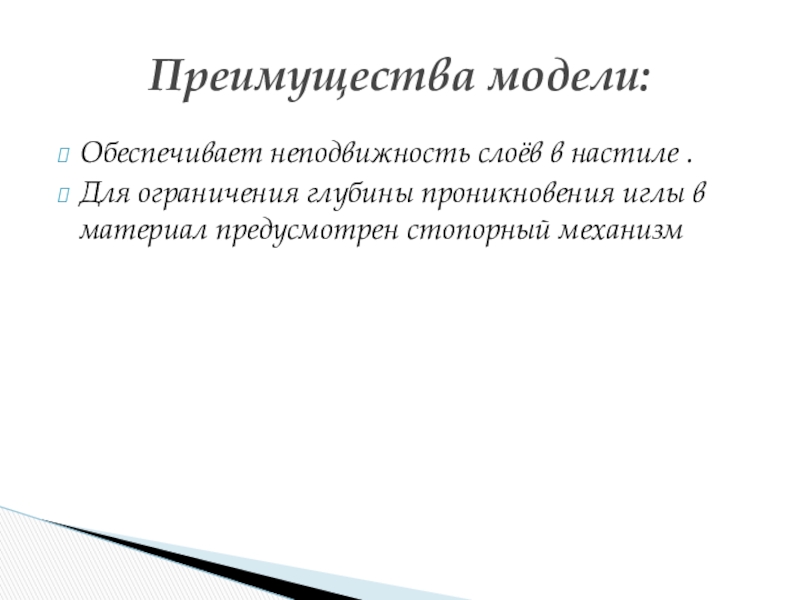

Слайд 24Обеспечивает неподвижность слоёв в настиле .
Для ограничения глубины проникновения иглы в
материал предусмотрен стопорный механизм
Преимущества модели:
Слайд 25Gemsy Нарезка бейки GEM 911
Оборудование для нарезки бейки Gemsy GEM 911
из тканевого или трикотажного цилиндрического чехла
