Презентация, доклад на тему Методическая разработка к уроку на темуСтатические и динамические испытания мостового крана
Содержание
- 1. Методическая разработка к уроку на темуСтатические и динамические испытания мостового крана
- 2. Цель урока:изучить требования Федеральных норм и правил при проведении статических испытаний ПС
- 3. требования Федеральных норм и правилп.169 ПС в
- 4. Слайд 4
- 5. При полном техническом освидетельствовании кран должен подвергаться:а) осмотру;б) статическим испытаниям;в) динамическим испытаниям.
- 6. СТАТИЧЕСКИЕ ИСПЫТАНИЯ ПРОВОДЯТ С ЦЕЛЬЮ ПРОВЕРКИ
- 7. Кран устанавливается над опорами кранового пути, тележка - в положение, отвечающее наибольшему прогибу моста.
- 8. Слайд 8

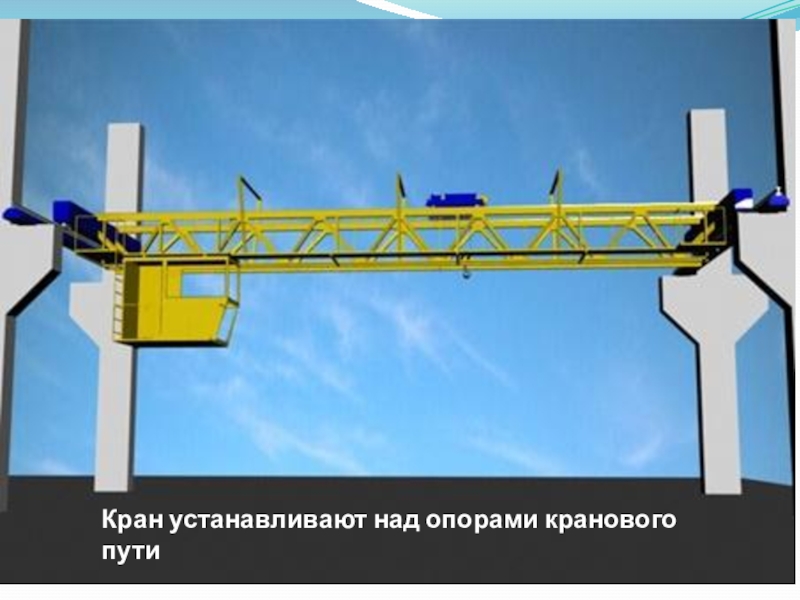

- 9. Кран устанавливают над опорами кранового пути
- 10. Слайд 10
- 11. Слайд 11
- 12. 1 — основание; 2 — грузы; 3
- 13. При наличии остаточной деформации (отсутствия равенства

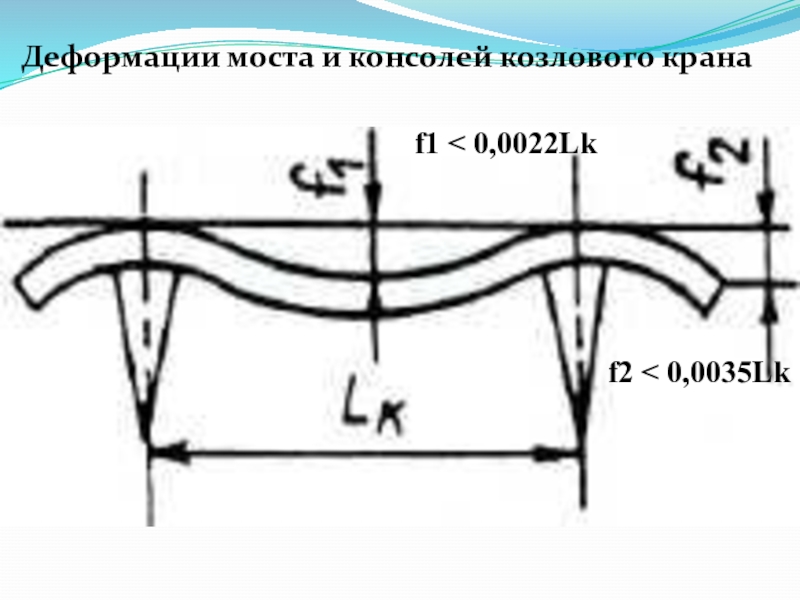

- 14. Деформации моста и консолей козлового кранаf2 < 0,0035Lkf1 < 0,0022Lk

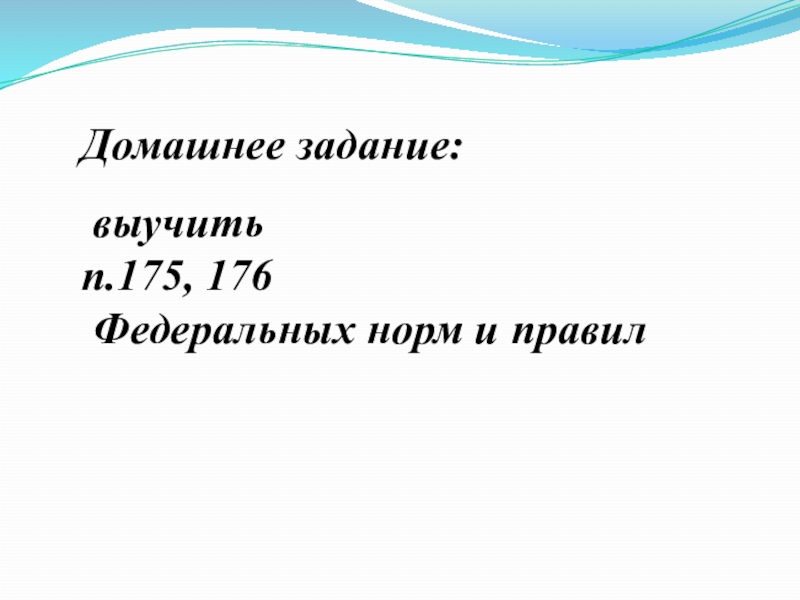

- 15. Домашнее задание: выучитьп.175, 176 Федеральных норм и правил
Цель урока:изучить требования Федеральных норм и правил при проведении статических испытаний ПС

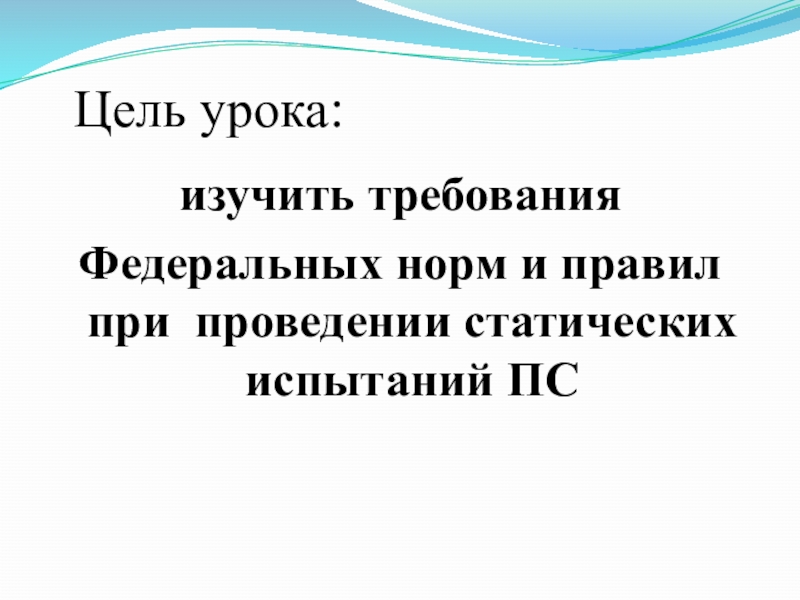

Слайд 2Цель урока:
изучить требования
Федеральных норм и правил при проведении статических испытаний
ПС

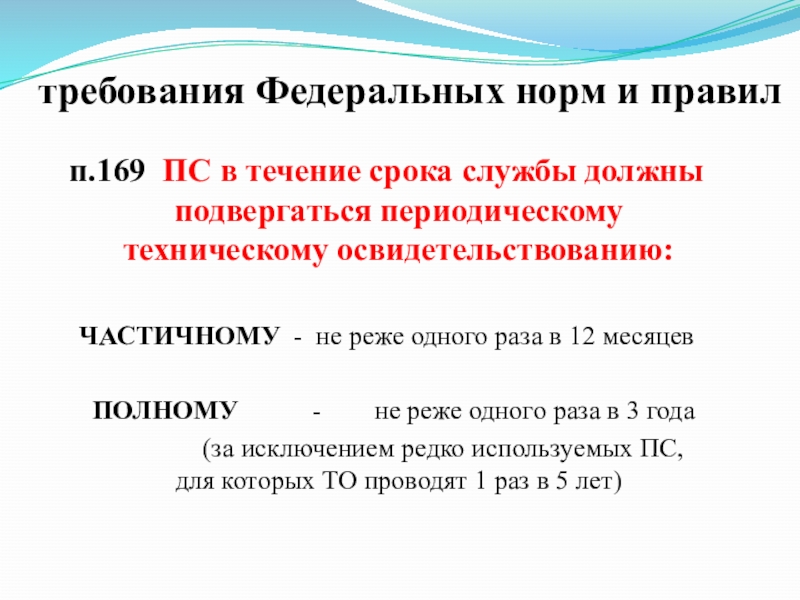

Слайд 3требования Федеральных норм и правил
п.169 ПС в течение срока службы должны
подвергаться периодическому техническому освидетельствованию:
ЧАСТИЧНОМУ - не реже одного раза в 12 месяцев
ПОЛНОМУ - не реже одного раза в 3 года
(за исключением редко используемых ПС, для которых ТО проводят 1 раз в 5 лет)
ЧАСТИЧНОМУ - не реже одного раза в 12 месяцев
ПОЛНОМУ - не реже одного раза в 3 года
(за исключением редко используемых ПС, для которых ТО проводят 1 раз в 5 лет)

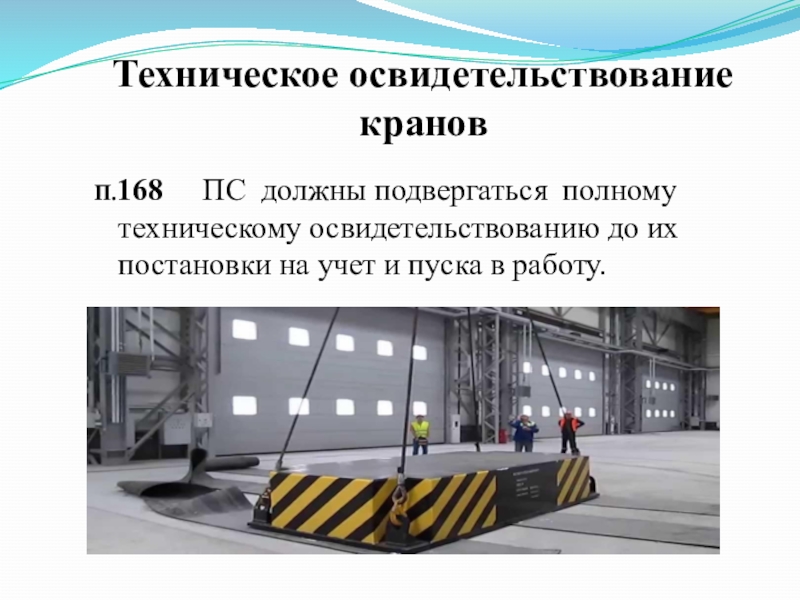

Слайд 4
Техническое освидетельствование кранов
П.168 ПС должны подвергаться полному техническому освидетельствованию
до их постановки на учет и пуска в работу.

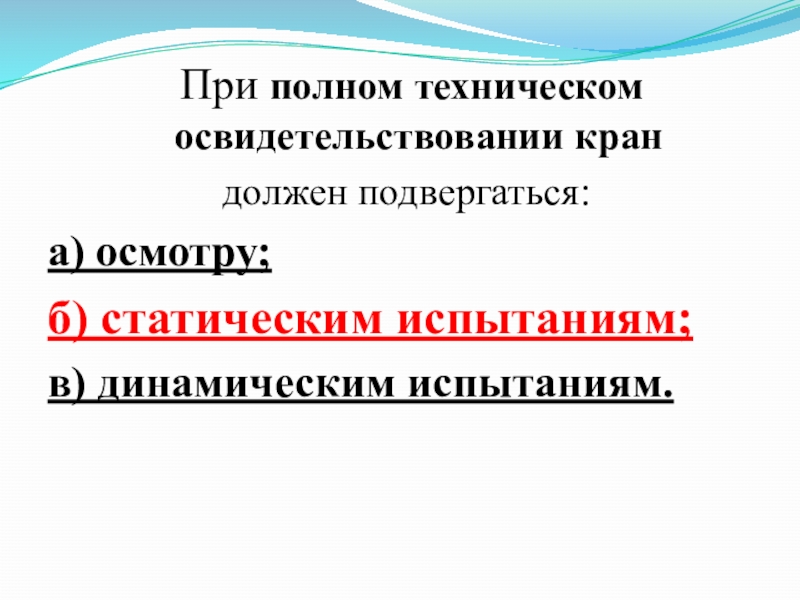

Слайд 5 При полном техническом освидетельствовании кран
должен подвергаться:
а) осмотру;
б) статическим испытаниям;
в)
динамическим испытаниям.

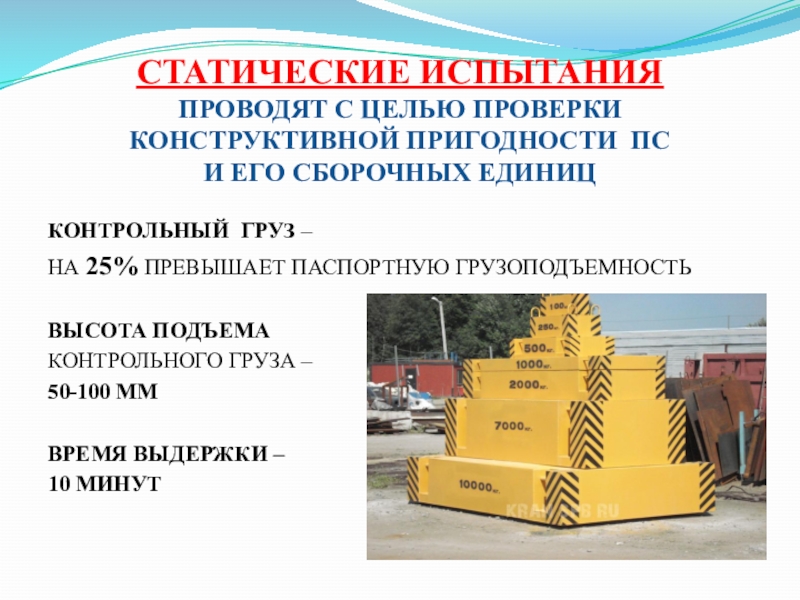

Слайд 6СТАТИЧЕСКИЕ ИСПЫТАНИЯ ПРОВОДЯТ С ЦЕЛЬЮ ПРОВЕРКИ КОНСТРУКТИВНОЙ ПРИГОДНОСТИ ПС
И ЕГО СБОРОЧНЫХ ЕДИНИЦ
КОНТРОЛЬНЫЙ ГРУЗ –
НА 25% ПРЕВЫШАЕТ ПАСПОРТНУЮ ГРУЗОПОДЪЕМНОСТЬ
ВЫСОТА ПОДЪЕМА
КОНТРОЛЬНОГО ГРУЗА –
50-100 ММ
ВРЕМЯ ВЫДЕРЖКИ –
10 МИНУТ

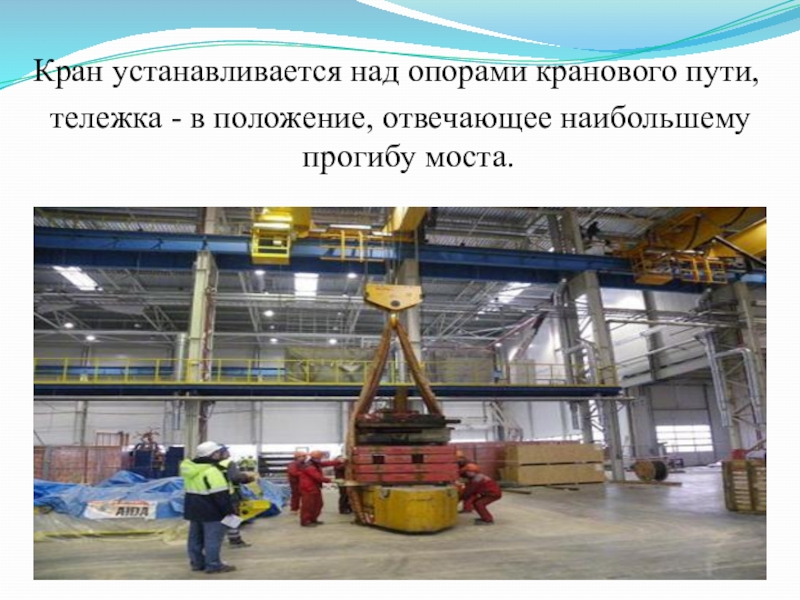

Слайд 7Кран устанавливается над опорами кранового пути,
тележка - в положение, отвечающее
наибольшему прогибу моста.

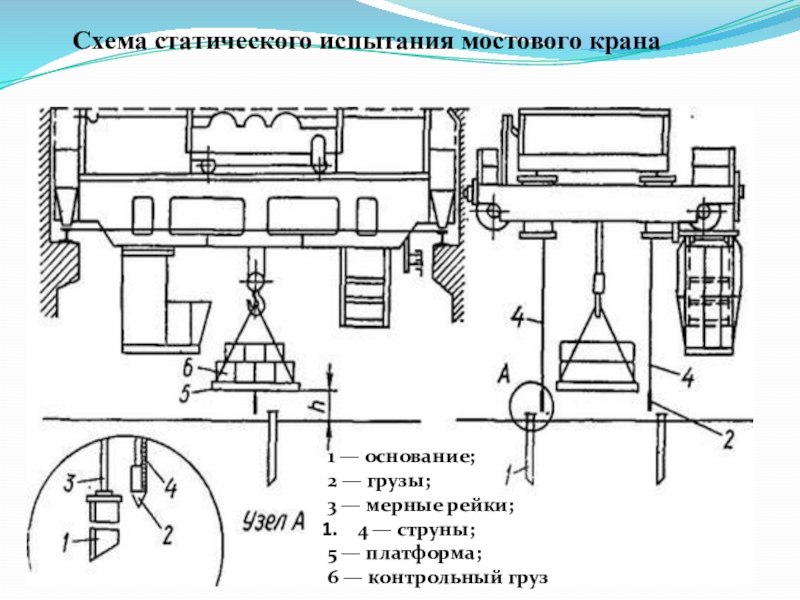

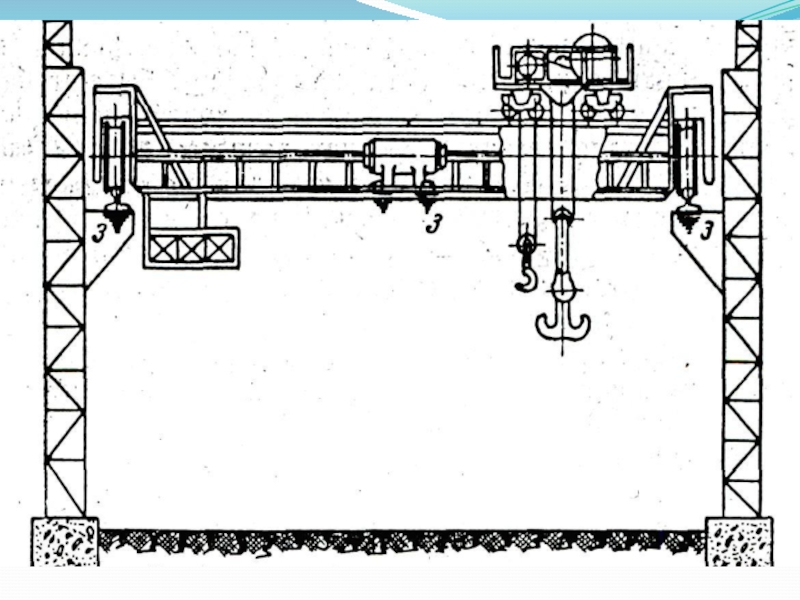

Слайд 121 — основание;
2 — грузы;
3 — мерные рейки;
4
— струны;
5 — платформа;
6 — контрольный груз
5 — платформа;
6 — контрольный груз
Схема статического испытания мостового крана

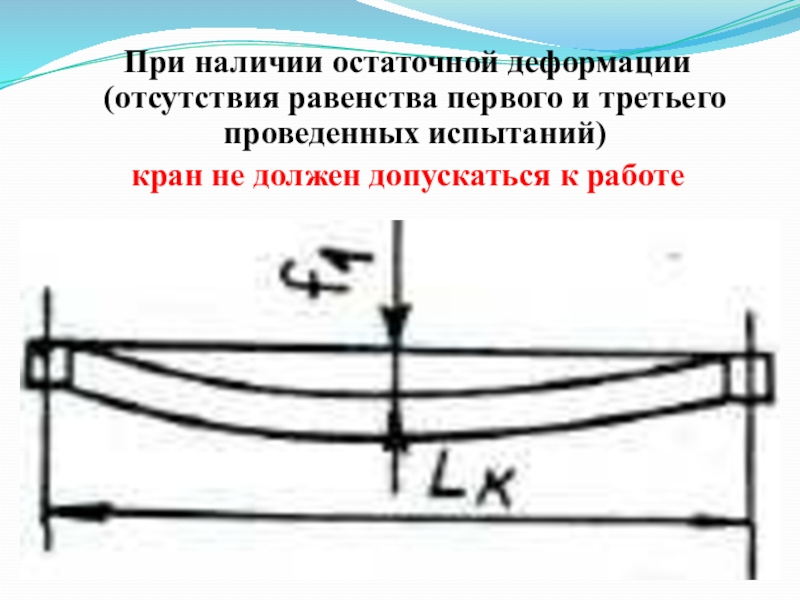

Слайд 13 При наличии остаточной деформации (отсутствия равенства первого и третьего проведенных
испытаний)
кран не должен допускаться к работе
кран не должен допускаться к работе
