Презентация, доклад на тему Механизм газораспределения
Содержание

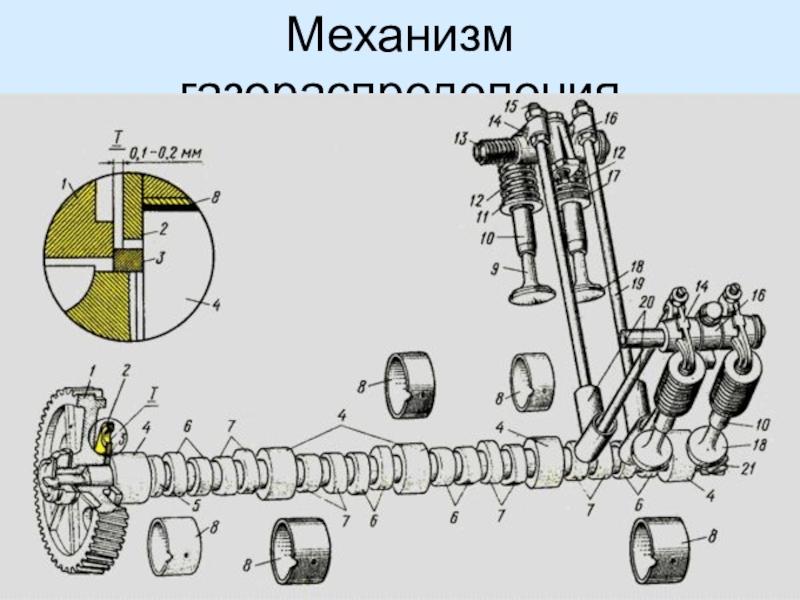

- 1. Механизм газораспределения
- 2. Назначение ГРМСвоевременной подачи в цилиндры воздуха (в

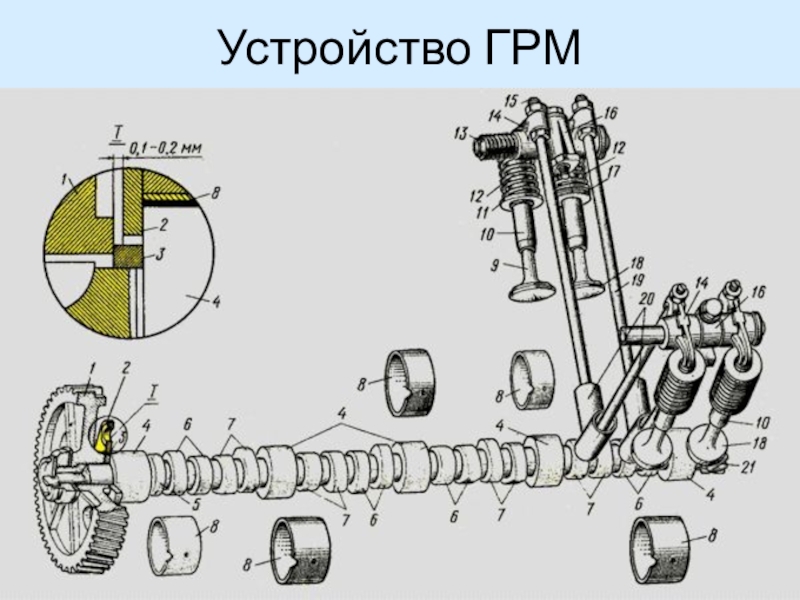

- 3. Устройство ГРМ

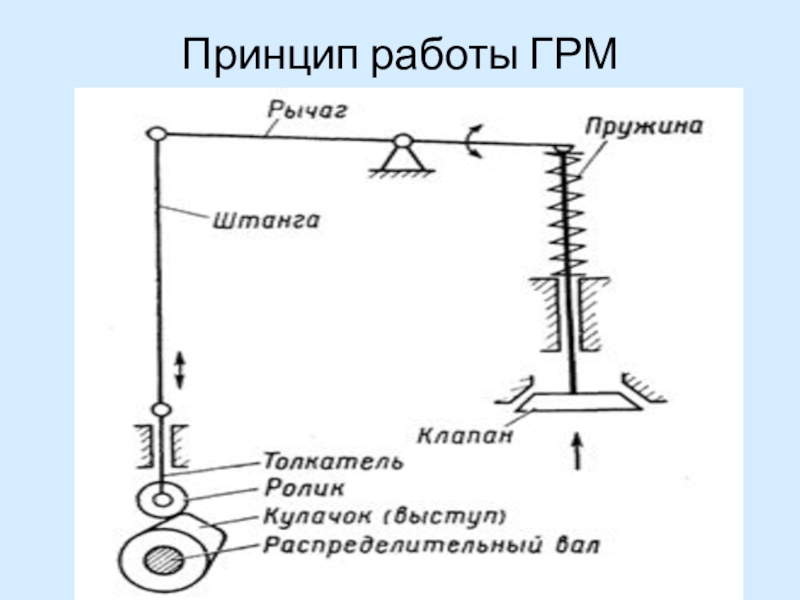

- 4. Принцип работы ГРМ
- 5. Устройство ГРМТолкателиИзготавливают из стали или чугуна.Бывают цилиндрическими
- 6. Устройство ГРМКоромыслоИзготавливают из стали или чугуна.Плечо коромысла
- 7. КлапаныДля лучшего охлаждения внутреннюю полость некоторых впускных
- 8. Фазы газораспределенияПод фазами газораспределения понимают моменты начала
- 9. Фазы газораспределенияДля лучшей очистки цилиндров от отработавших

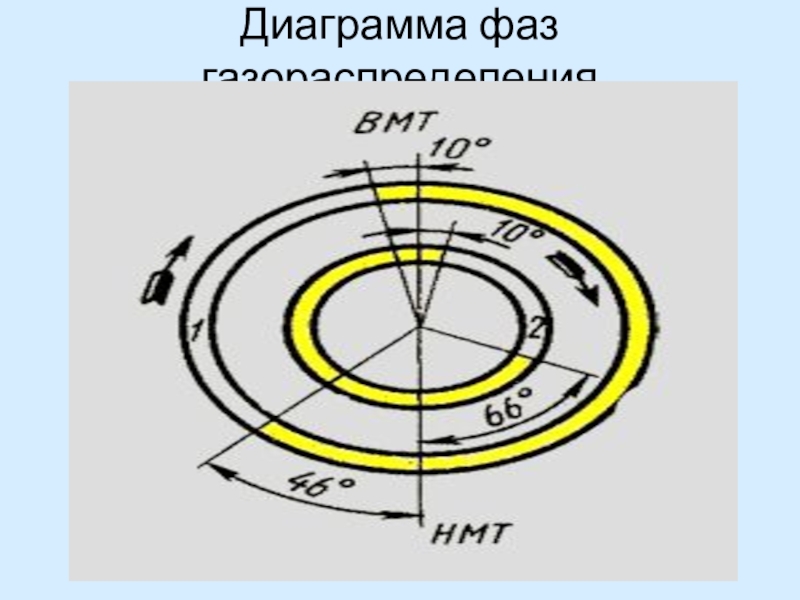

- 10. Диаграмма фаз газораспределения
- 11. Порядок работы цилиндровПоследовательность чередования одноименных тактов в
- 12. Порядок работы цилиндровПорядок работы четырехцилиндровых двигателей: 1-3-4-2
- 13. Чередование тактов в восьмицилиндровом четырехтактном двигателе (КамАЗ-740, ЗМЗ-53, ЗИЛ-130)
- 14. Вопросы контроляДля чего предназначен механизм газораспределения, из
Назначение ГРМСвоевременной подачи в цилиндры воздуха (в дизелях) или горючей смеси (в карбюраторных двигателях) и для выпуска из цилиндров отработавших газов.ГРМ может иметь верхнее расположение клапанов(в головке цилиндров) или нижнее (в блоке цилиндров)

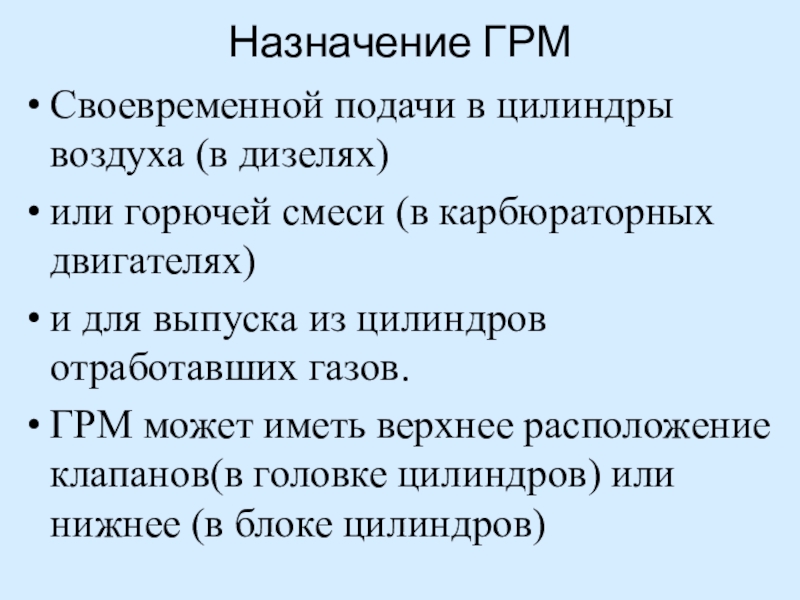

Слайд 2Назначение ГРМ
Своевременной подачи в цилиндры воздуха (в дизелях)
или горючей смеси
(в карбюраторных двигателях)
и для выпуска из цилиндров отработавших газов.
ГРМ может иметь верхнее расположение клапанов(в головке цилиндров) или нижнее (в блоке цилиндров)
и для выпуска из цилиндров отработавших газов.
ГРМ может иметь верхнее расположение клапанов(в головке цилиндров) или нижнее (в блоке цилиндров)

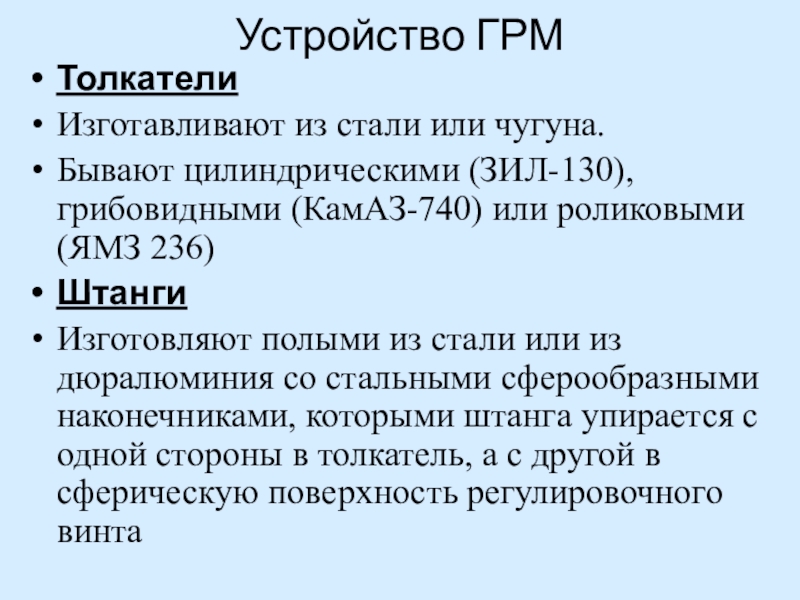

Слайд 5Устройство ГРМ
Толкатели
Изготавливают из стали или чугуна.
Бывают цилиндрическими (ЗИЛ-130), грибовидными (КамАЗ-740) или
роликовыми (ЯМЗ 236)
Штанги
Изготовляют полыми из стали или из дюралюминия со стальными сферообразными наконечниками, которыми штанга упирается с одной стороны в толкатель, а с другой в сферическую поверхность регулировочного винта
Штанги
Изготовляют полыми из стали или из дюралюминия со стальными сферообразными наконечниками, которыми штанга упирается с одной стороны в толкатель, а с другой в сферическую поверхность регулировочного винта

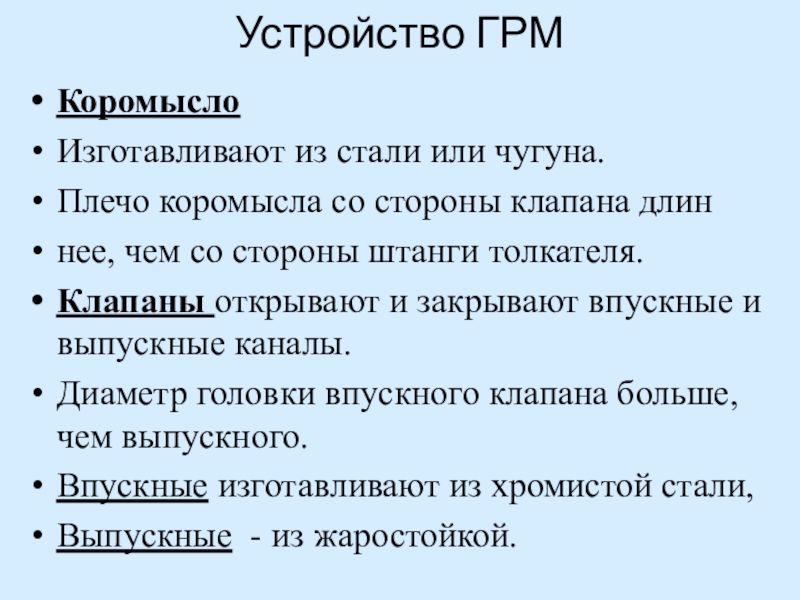

Слайд 6Устройство ГРМ
Коромысло
Изготавливают из стали или чугуна.
Плечо коромысла со стороны клапана длин
нее,
чем со стороны штанги толкателя.
Клапаны открывают и закрывают впускные и выпускные каналы.
Диаметр головки впускного клапана больше, чем выпускного.
Впускные изготавливают из хромистой стали,
Выпускные - из жаростойкой.
Клапаны открывают и закрывают впускные и выпускные каналы.
Диаметр головки впускного клапана больше, чем выпускного.
Впускные изготавливают из хромистой стали,
Выпускные - из жаростойкой.

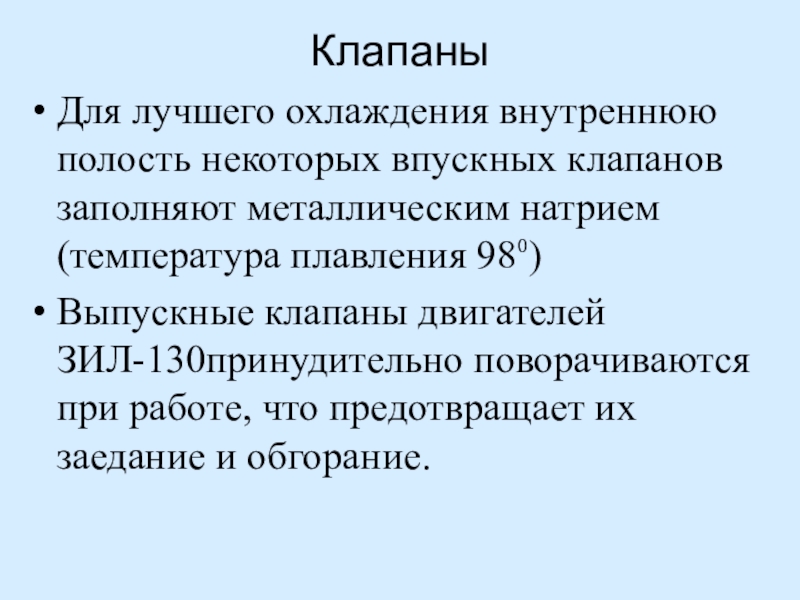

Слайд 7Клапаны
Для лучшего охлаждения внутреннюю полость некоторых впускных клапанов заполняют металлическим натрием
(температура плавления 98⁰)
Выпускные клапаны двигателей ЗИЛ-130принудительно поворачиваются при работе, что предотвращает их заедание и обгорание.
Выпускные клапаны двигателей ЗИЛ-130принудительно поворачиваются при работе, что предотвращает их заедание и обгорание.

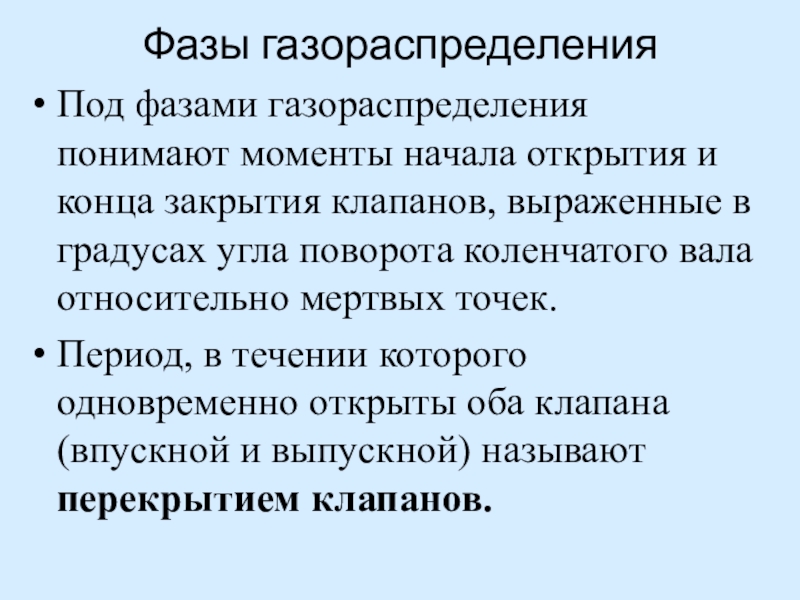

Слайд 8Фазы газораспределения
Под фазами газораспределения понимают моменты начала открытия и конца закрытия
клапанов, выраженные в градусах угла поворота коленчатого вала относительно мертвых точек.
Период, в течении которого одновременно открыты оба клапана (впускной и выпускной) называют перекрытием клапанов.
Период, в течении которого одновременно открыты оба клапана (впускной и выпускной) называют перекрытием клапанов.

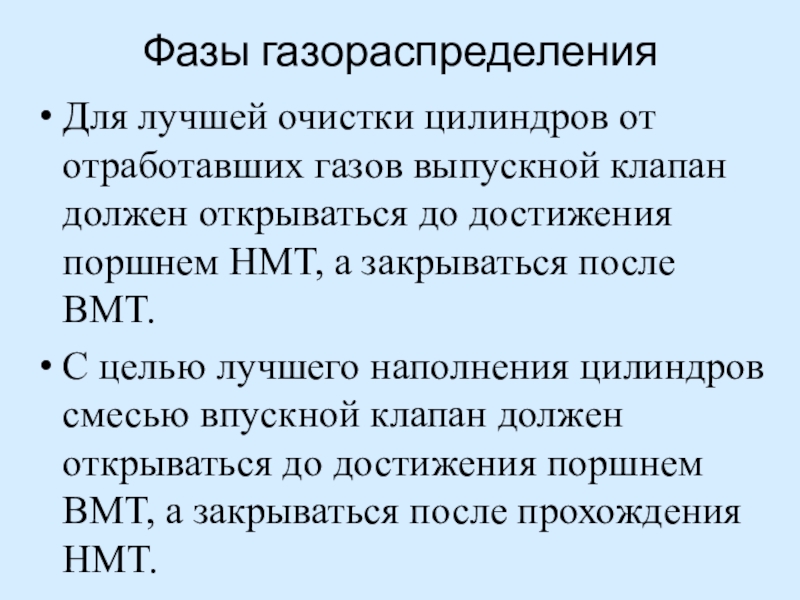

Слайд 9Фазы газораспределения
Для лучшей очистки цилиндров от отработавших газов выпускной клапан должен
открываться до достижения поршнем НМТ, а закрываться после ВМТ.
С целью лучшего наполнения цилиндров смесью впускной клапан должен открываться до достижения поршнем ВМТ, а закрываться после прохождения НМТ.
С целью лучшего наполнения цилиндров смесью впускной клапан должен открываться до достижения поршнем ВМТ, а закрываться после прохождения НМТ.

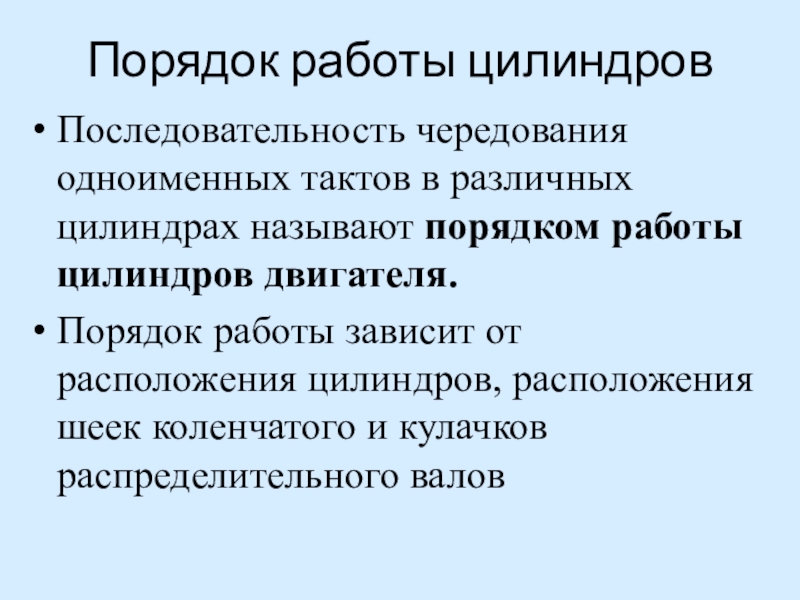

Слайд 11Порядок работы цилиндров
Последовательность чередования одноименных тактов в различных цилиндрах называют порядком
работы цилиндров двигателя.
Порядок работы зависит от расположения цилиндров, расположения шеек коленчатого и кулачков распределительного валов
Порядок работы зависит от расположения цилиндров, расположения шеек коленчатого и кулачков распределительного валов

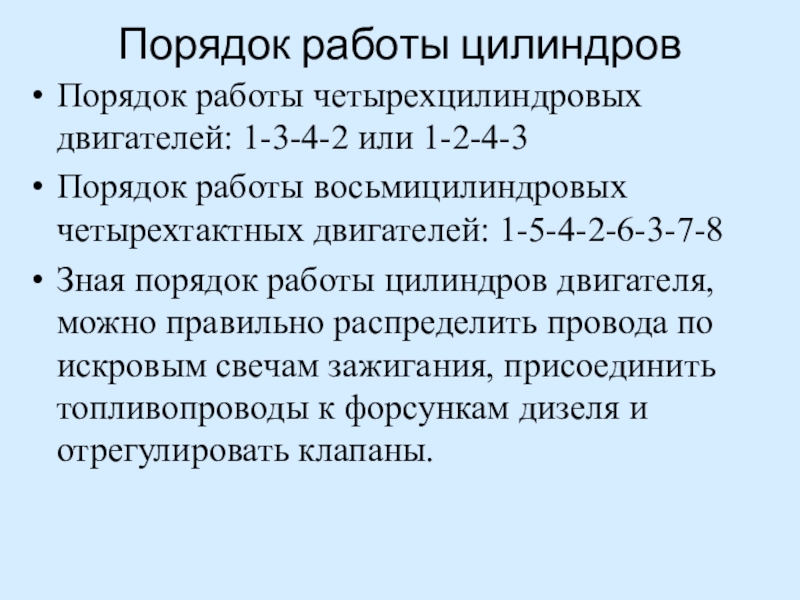

Слайд 12Порядок работы цилиндров
Порядок работы четырехцилиндровых двигателей: 1-3-4-2 или 1-2-4-3
Порядок работы восьмицилиндровых
четырехтактных двигателей: 1-5-4-2-6-3-7-8
Зная порядок работы цилиндров двигателя, можно правильно распределить провода по искровым свечам зажигания, присоединить топливопроводы к форсункам дизеля и отрегулировать клапаны.
Зная порядок работы цилиндров двигателя, можно правильно распределить провода по искровым свечам зажигания, присоединить топливопроводы к форсункам дизеля и отрегулировать клапаны.

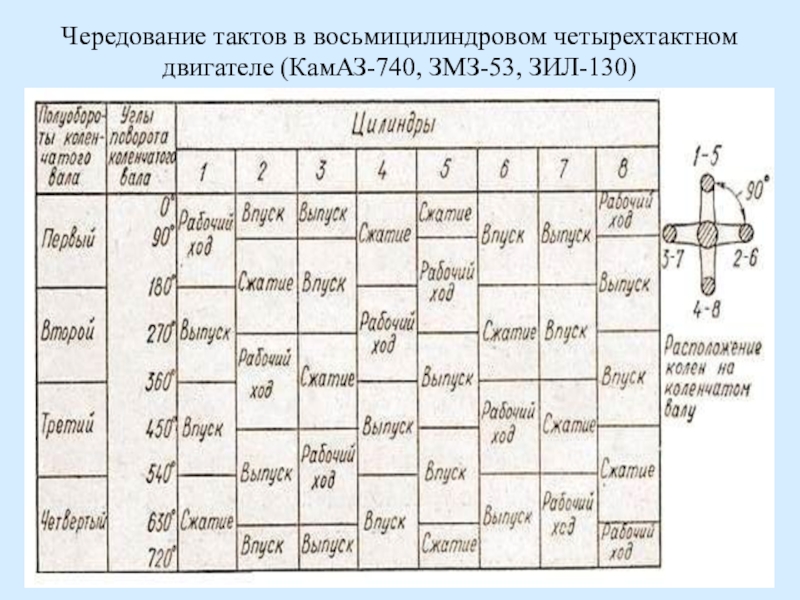

Слайд 13Чередование тактов в восьмицилиндровом четырехтактном двигателе (КамАЗ-740, ЗМЗ-53, ЗИЛ-130)

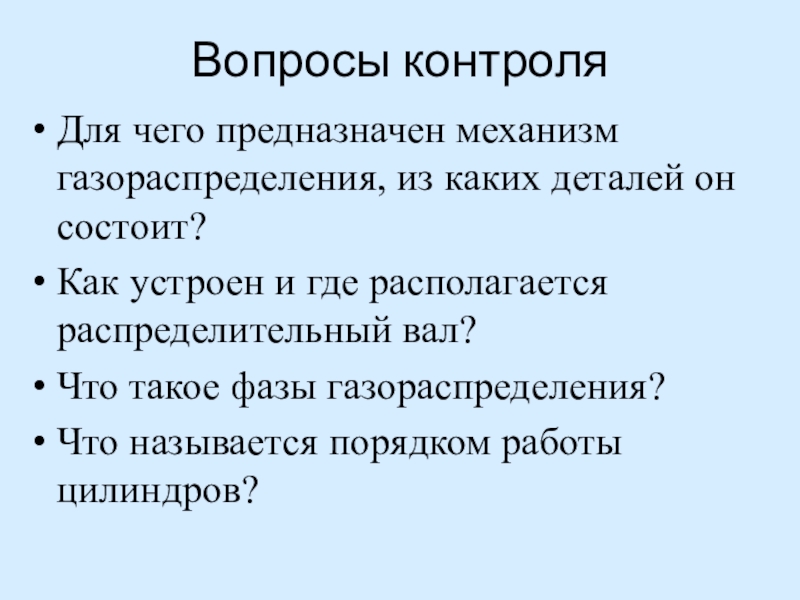

Слайд 14Вопросы контроля
Для чего предназначен механизм газораспределения, из каких деталей он состоит?
Как
устроен и где располагается распределительный вал?
Что такое фазы газораспределения?
Что называется порядком работы цилиндров?
Что такое фазы газораспределения?
Что называется порядком работы цилиндров?
