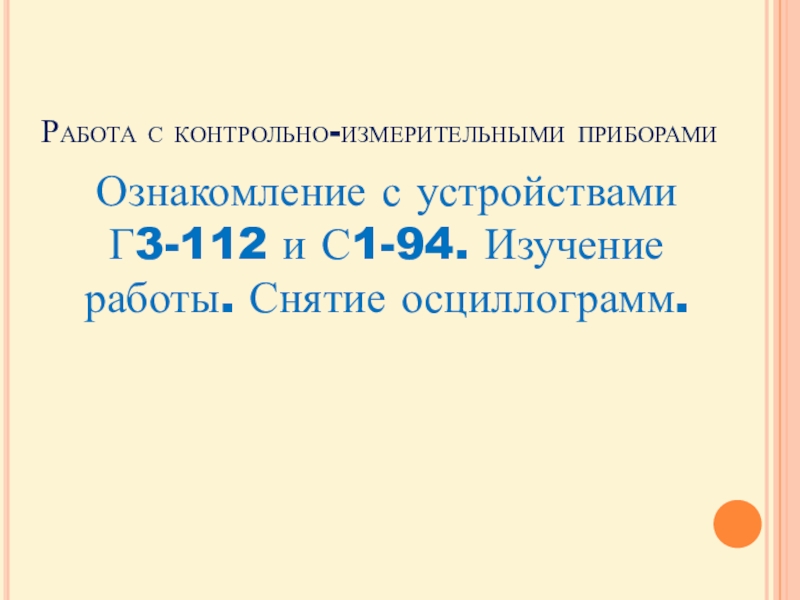

Презентация, доклад на тему Медиапрезентация по теме: Работа с осциллографом универсальным С1-94 и генератором НЧ Г3-112

Снятие осциллограмм.

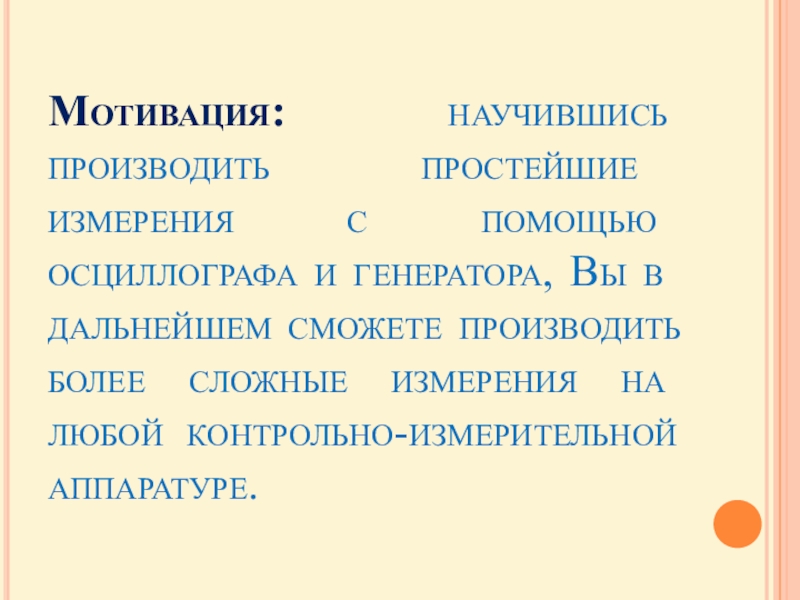

в дальнейшем сможете производить более сложные измерения на любой контрольно-измерительной аппаратуре.

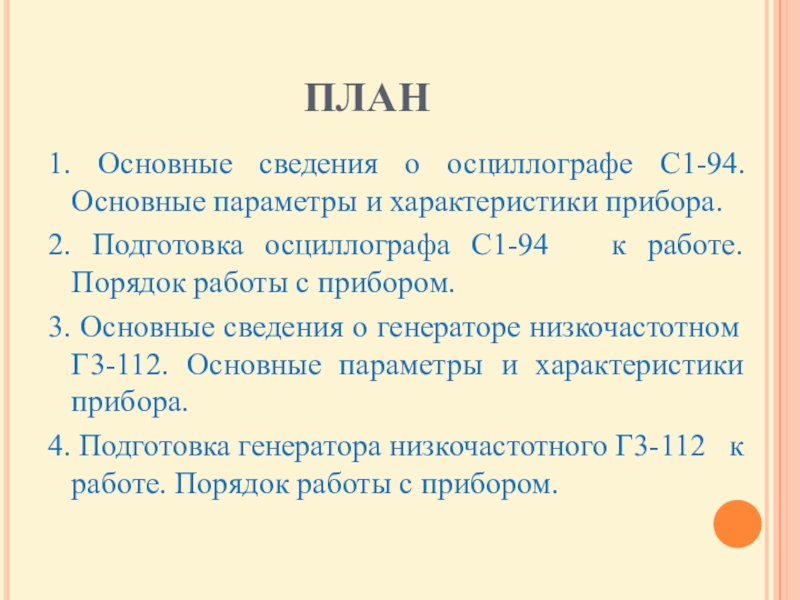

Подготовка осциллографа С1-94 к работе. Порядок работы с прибором.
3. Основные сведения о генераторе низкочастотном Г3-112. Основные параметры и характеристики прибора.
4. Подготовка генератора низкочастотного Г3-112 к работе. Порядок работы с прибором.

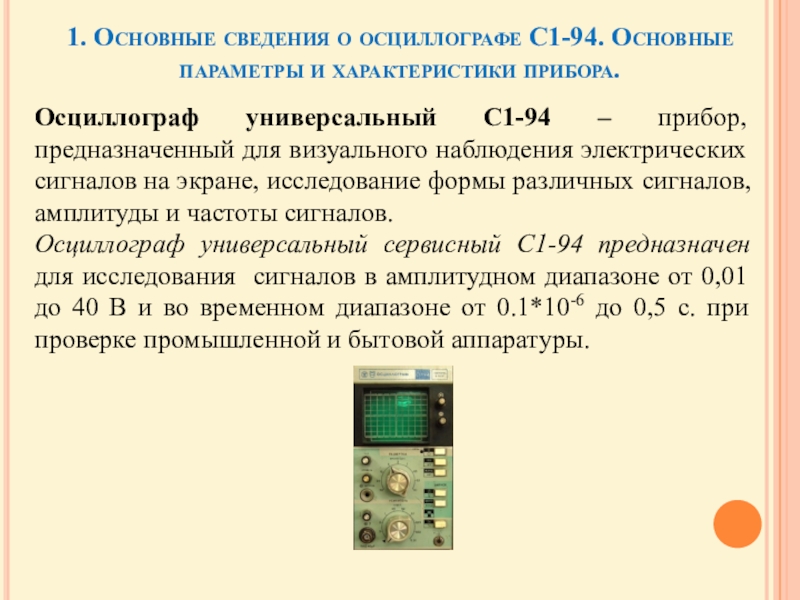

универсальный С1-94 – прибор, предназначенный для визуального наблюдения электрических сигналов на экране, исследование формы различных сигналов, амплитуды и частоты сигналов.
Осциллограф универсальный сервисный С1-94 предназначен для исследования сигналов в амплитудном диапазоне от 0,01 до 40 В и во временном диапазоне от 0.1*10-6 до 0,5 с. при проверке промышленной и бытовой аппаратуры.

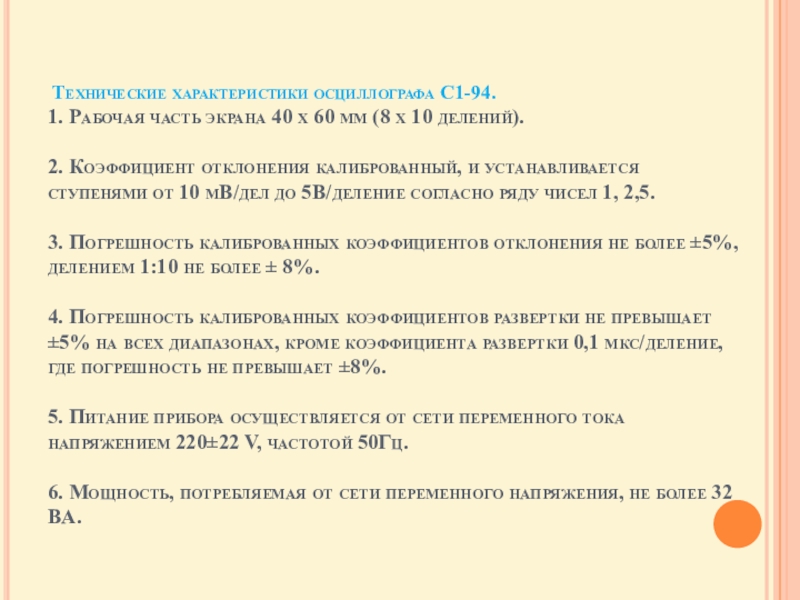

мм (8 х 10 делений). 2. Коэффициент отклонения калиброванный, и устанавливается ступенями от 10 мВ/дел до 5В/деление согласно ряду чисел 1, 2,5. 3. Погрешность калиброванных коэффициентов отклонения не более ±5%, делением 1:10 не более ± 8%. 4. Погрешность калиброванных коэффициентов развертки не превышает ±5% на всех диапазонах, кроме коэффициента развертки 0,1 мкс/деление, где погрешность не превышает ±8%. 5. Питание прибора осуществляется от сети переменного тока напряжением 220±22 V, частотой 50Гц. 6. Мощность, потребляемая от сети переменного напряжения, не более 32 BA.

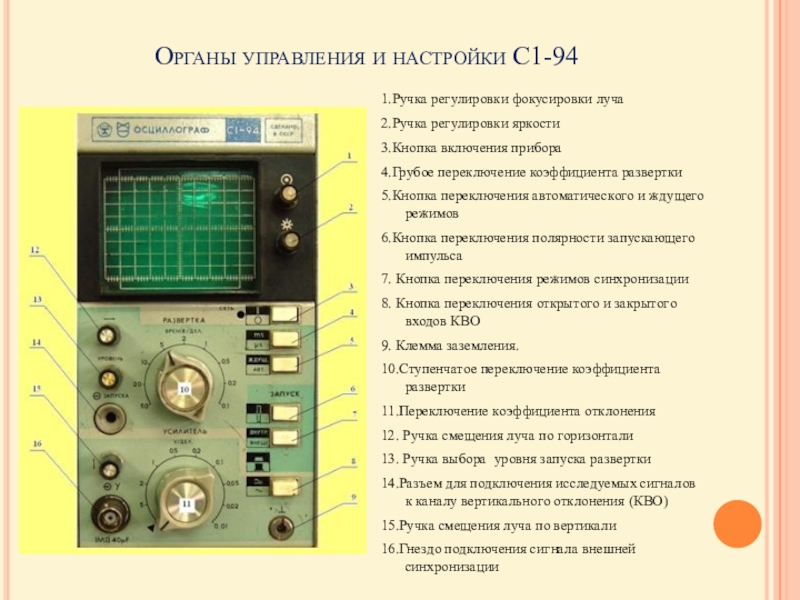

прибора
4.Грубое переключение коэффициента развертки
5.Кнопка переключения автоматического и ждущего режимов
6.Кнопка переключения полярности запускающего импульса
7. Кнопка переключения режимов синхронизации
8. Кнопка переключения открытого и закрытого входов КВО
9. Клемма заземления.
10.Ступенчатое переключение коэффициента развертки
11.Переключение коэффициента отклонения
12. Ручка смещения луча по горизонтали
13. Ручка выбора уровня запуска развертки
14.Разъем для подключения исследуемых сигналов к каналу вертикального отклонения (КВО)
15.Ручка смещения луча по вертикали
16.Гнездо подключения сигнала внешней синхронизации

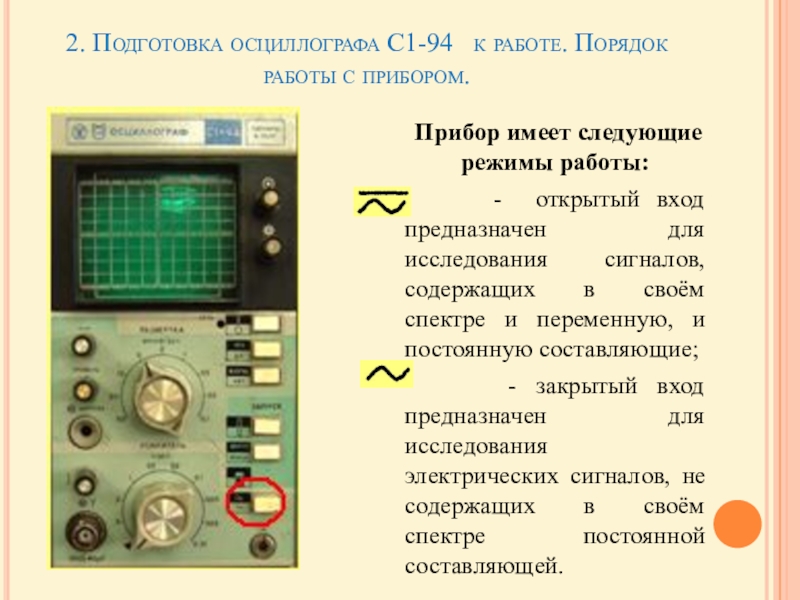

Прибор имеет следующие режимы работы:
- открытый вход предназначен для исследования сигналов, содержащих в своём спектре и переменную, и постоянную составляющие;
- закрытый вход предназначен для исследования электрических сигналов, не содержащих в своём спектре постоянной составляющей.

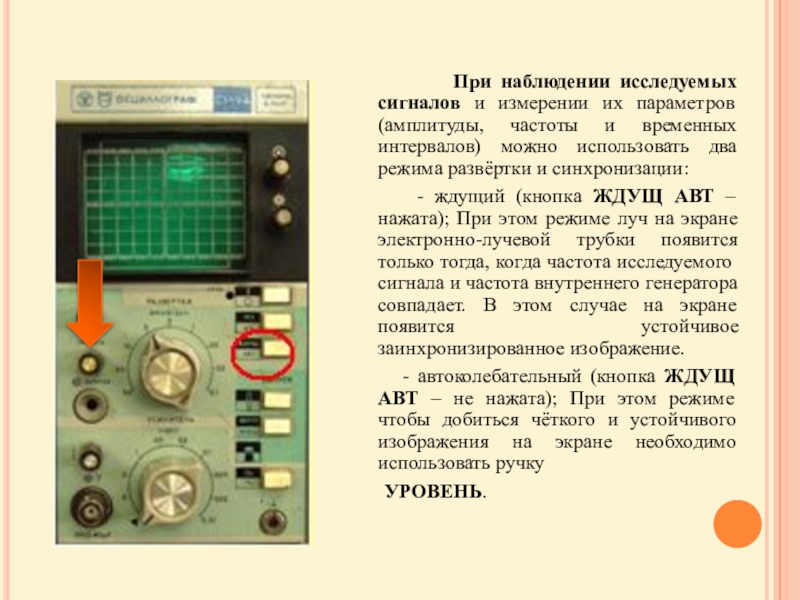

измерении их параметров (амплитуды, частоты и временных интервалов) можно использовать два режима развёртки и синхронизации:
- ждущий (кнопка ЖДУЩ АВТ – нажата); При этом режиме луч на экране электронно-лучевой трубки появится только тогда, когда частота исследуемого сигнала и частота внутреннего генератора совпадает. В этом случае на экране появится устойчивое заинхронизированное изображение.
- автоколебательный (кнопка ЖДУЩ АВТ – не нажата); При этом режиме чтобы добиться чёткого и устойчивого изображения на экране необходимо использовать ручку
УРОВЕНЬ.

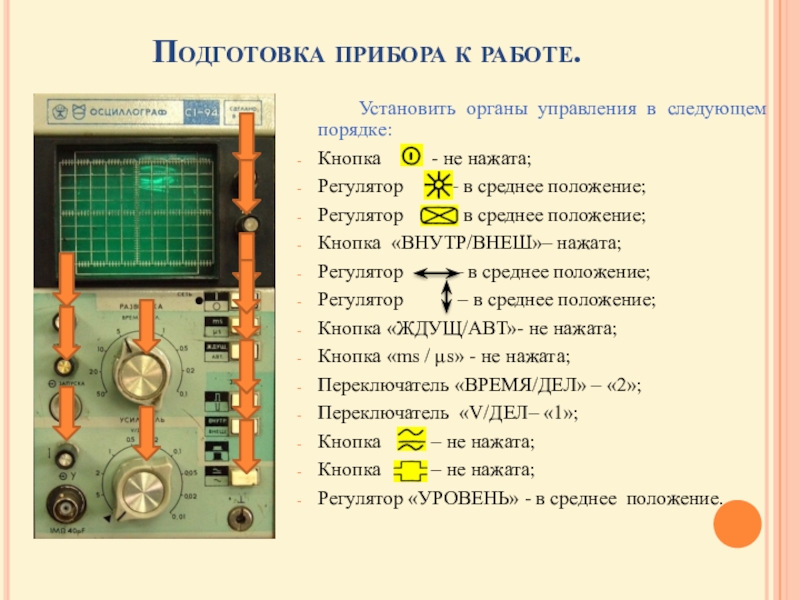

порядке:
Кнопка - не нажата;
Регулятор – в среднее положение;
Регулятор – в среднее положение;
Кнопка «ВНУТР/ВНЕШ»– нажата;
Регулятор – в среднее положение;
Регулятор – в среднее положение;
Кнопка «ЖДУЩ/АВТ»- не нажата;
Кнопка «ms / µs» - не нажата;
Переключатель «ВРЕМЯ/ДЕЛ» – «2»;
Переключатель «V/ДЕЛ– «1»;
Кнопка – не нажата;
Кнопка – не нажата;
Регулятор «УРОВЕНЬ» - в среднее положение.

прибора.

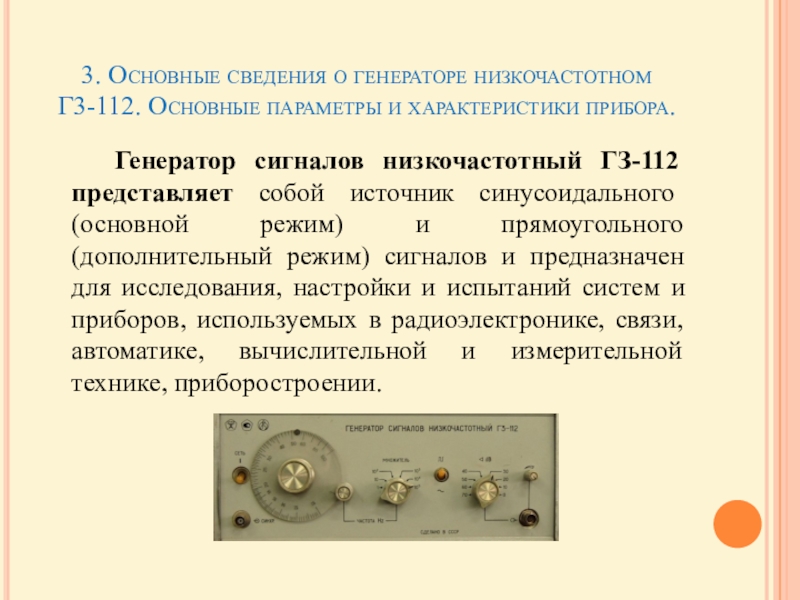

Генератор сигналов низкочастотный ГЗ-112 представляет собой источник синусоидального (основной режим) и прямоугольного (дополнительный режим) сигналов и предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

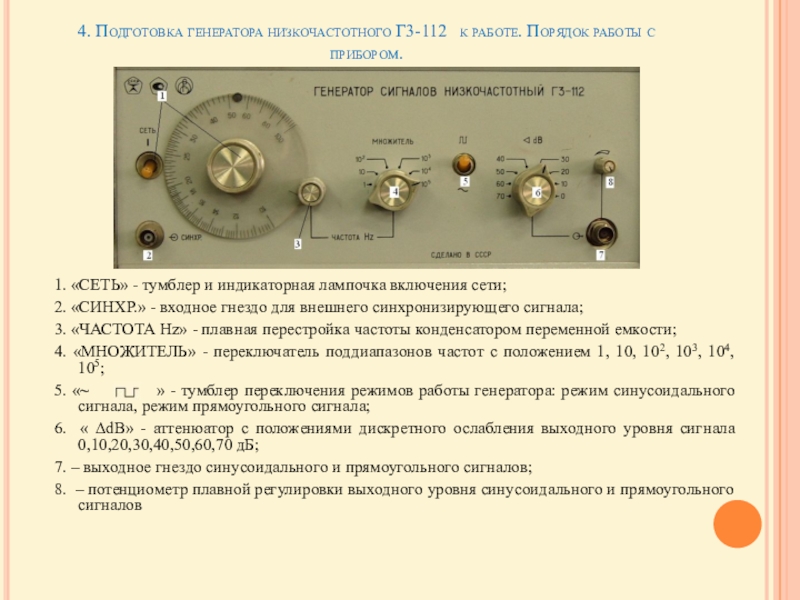

прибором.

1. «СЕТЬ» - тумблер и индикаторная лампочка включения сети;
2. «СИНХР.» - входное гнездо для внешнего синхронизирующего сигнала;
3. «ЧАСТОТА Hz» - плавная перестройка частоты конденсатором переменной емкости;
4. «МНОЖИТЕЛЬ» - переключатель поддиапазонов частот с положением 1, 10, 102, 103, 104, 105;
5. «~ » - тумблер переключения режимов работы генератора: режим синусоидального сигнала, режим прямоугольного сигнала;
6. « ∆dB» - аттенюатор с положениями дискретного ослабления выходного уровня сигнала 0,10,20,30,40,50,60,70 дБ;
7. – выходное гнездо синусоидального и прямоугольного сигналов;
8. – потенциометр плавной регулировки выходного уровня синусоидального и прямоугольного сигналов

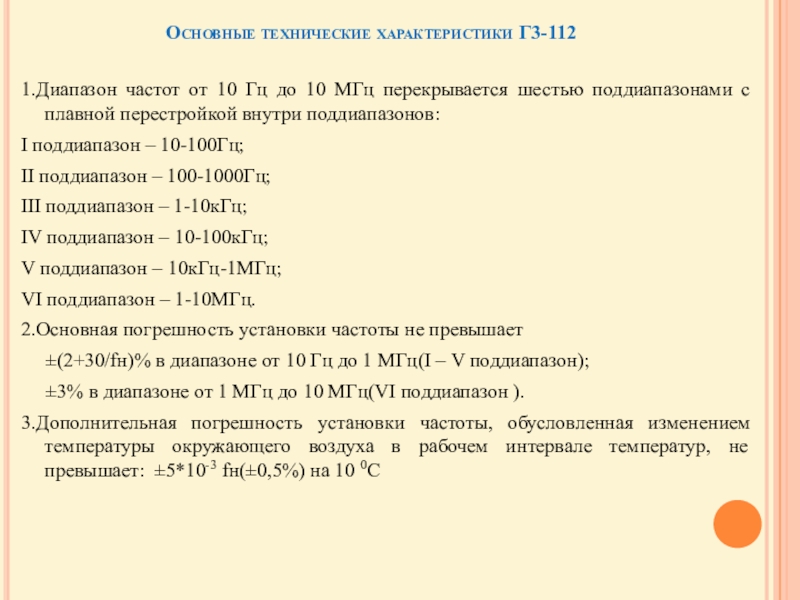

МГц перекрывается шестью поддиапазонами с плавной перестройкой внутри поддиапазонов:
I поддиапазон – 10-100Гц;
II поддиапазон – 100-1000Гц;
III поддиапазон – 1-10кГц;
IV поддиапазон – 10-100кГц;
V поддиапазон – 10кГц-1МГц;
VI поддиапазон – 1-10МГц.
2.Основная погрешность установки частоты не превышает
±(2+30/fн)% в диапазоне от 10 Гц до 1 МГц(I – V поддиапазон);
±3% в диапазоне от 1 МГц до 10 МГц(VI поддиапазон ).
3.Дополнительная погрешность установки частоты, обусловленная изменением температуры окружающего воздуха в рабочем интервале температур, не превышает: ±5*10-3 fн(±0,5%) на 10 0С

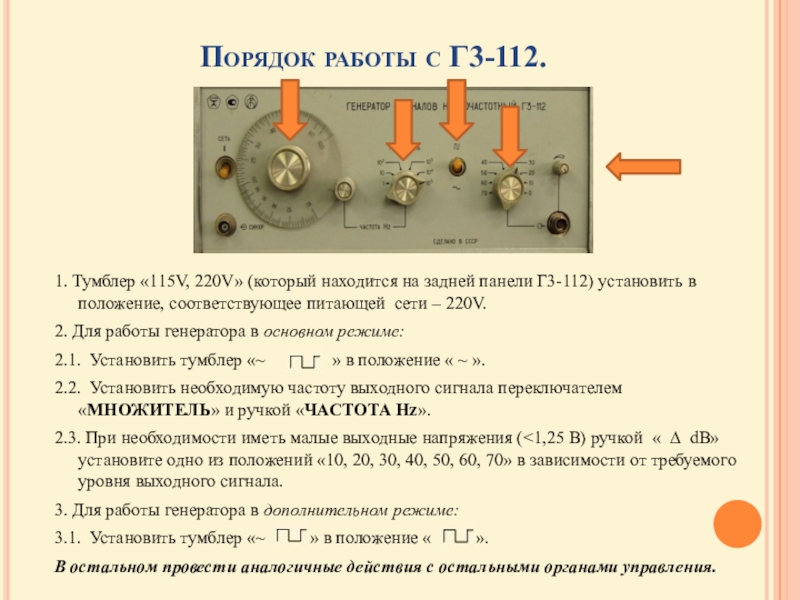

панели Г3-112) установить в положение, соответствующее питающей сети – 220V.
2. Для работы генератора в основном режиме:
2.1. Установить тумблер «~ » в положение « ~ ».
2.2. Установить необходимую частоту выходного сигнала переключателем «МНОЖИТЕЛЬ» и ручкой «ЧАСТОТА Hz».
2.3. При необходимости иметь малые выходные напряжения (<1,25 В) ручкой « ∆ dB» установите одно из положений «10, 20, 30, 40, 50, 60, 70» в зависимости от требуемого уровня выходного сигнала.
3. Для работы генератора в дополнительном режиме:
3.1. Установить тумблер «~ » в положение « ».

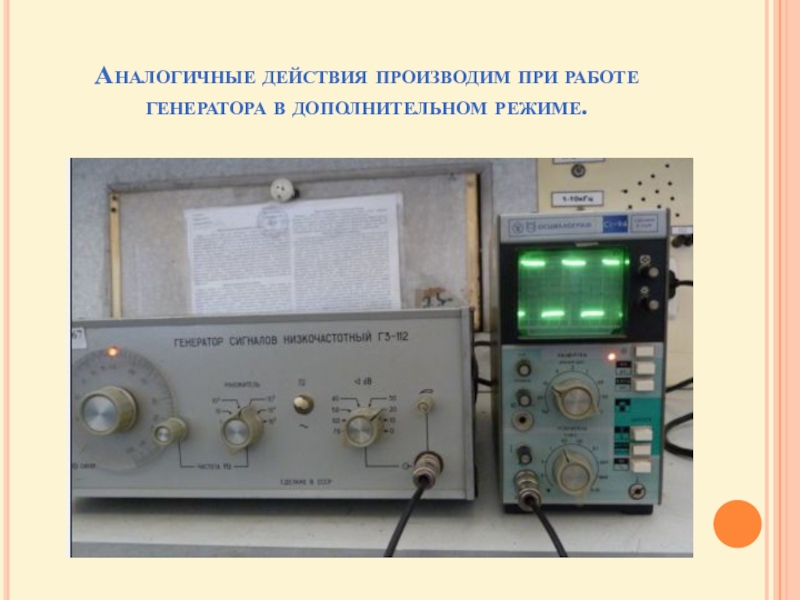

В остальном провести аналогичные действия с остальными органами управления.

шнура подключить осциллограф к генератору (предварительно, приборам дать возможность прогреться). Установить органы управления приборов в соответствии с описанием приведенным выше.

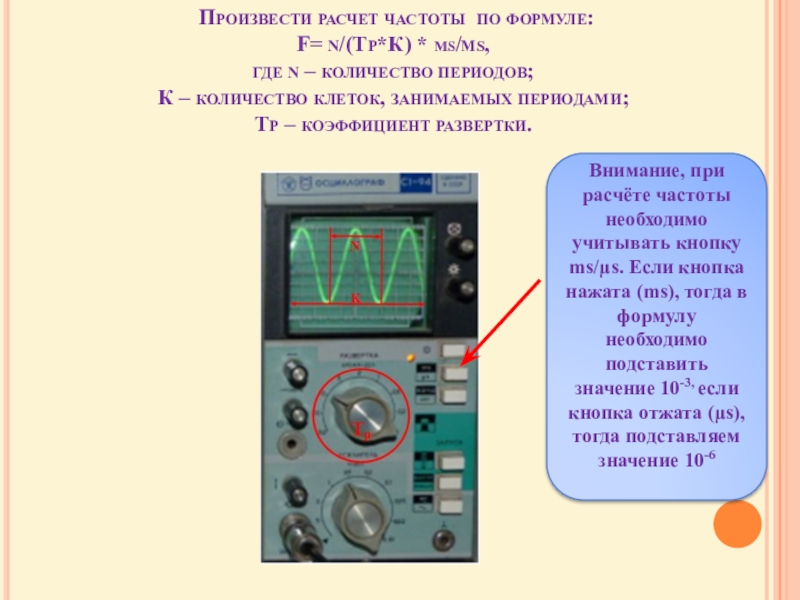

количество периодов; К – количество клеток, занимаемых периодами; Тр – коэффициент развертки.

Внимание, при расчёте частоты необходимо учитывать кнопку ms/µs. Если кнопка нажата (ms), тогда в формулу необходимо подставить значение 10-3, если кнопка отжата (µs), тогда подставляем значение 10-6

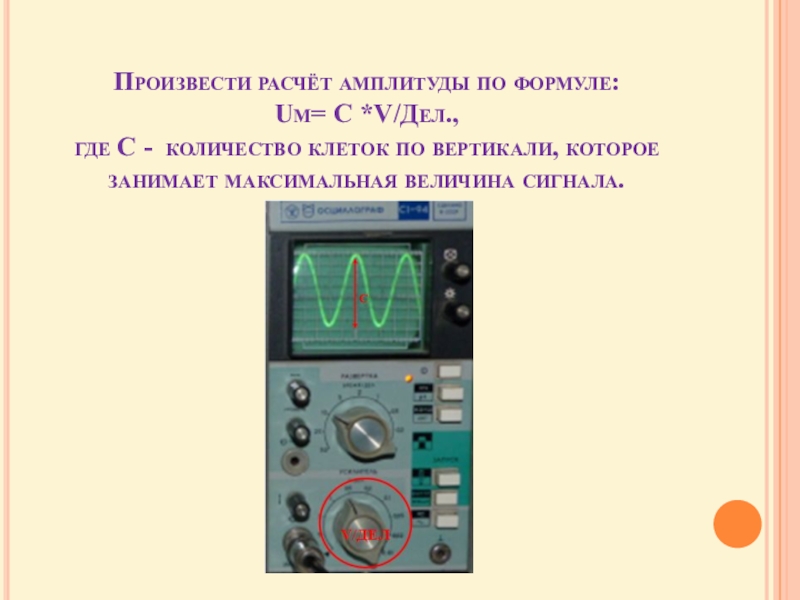

- количество клеток по вертикали, которое занимает максимальная величина сигнала.
