Тема 1. Метрология, испытания и контроль качества в строительстве.

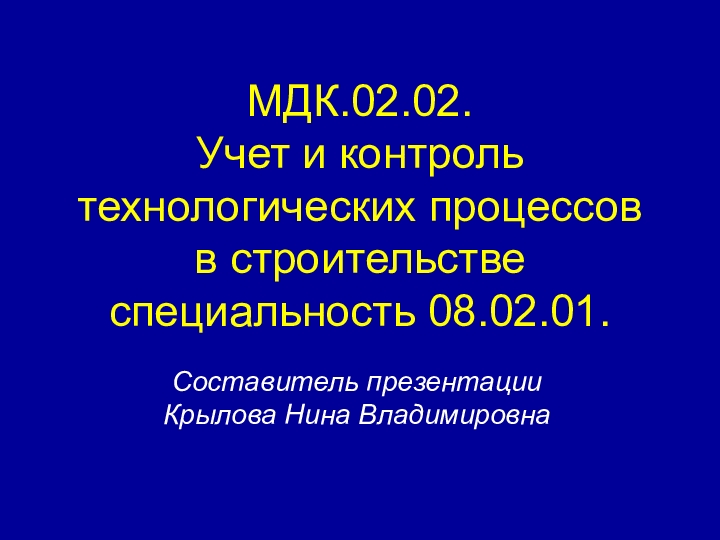

Слайд 1МДК.02.02. Учет и контроль технологических процессов в строительстве специальность 08.02.01.
Составитель презентации Крылова

Нина Владимировна
МДК.02.02. Учет и контроль технологических процессов в строительстве специальность 08.02.01.Составитель презентации Крылова Нина Владимировна

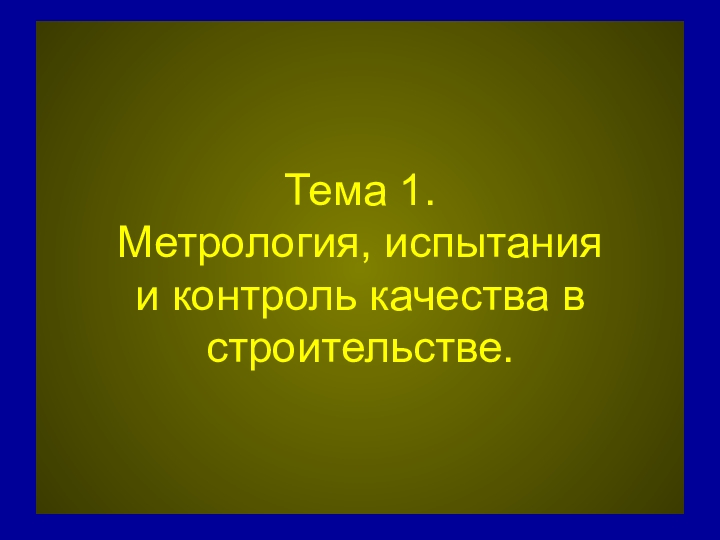

Слайд 2Тема 1. Метрология, испытания и контроль качества в строительстве.

Тема 1. Метрология, испытания и контроль качества в строительстве.

Слайд 3Занятие (2 часа) Основы технических измерений в строительстве.

Занятие (2 часа) Основы технических измерений в строительстве.

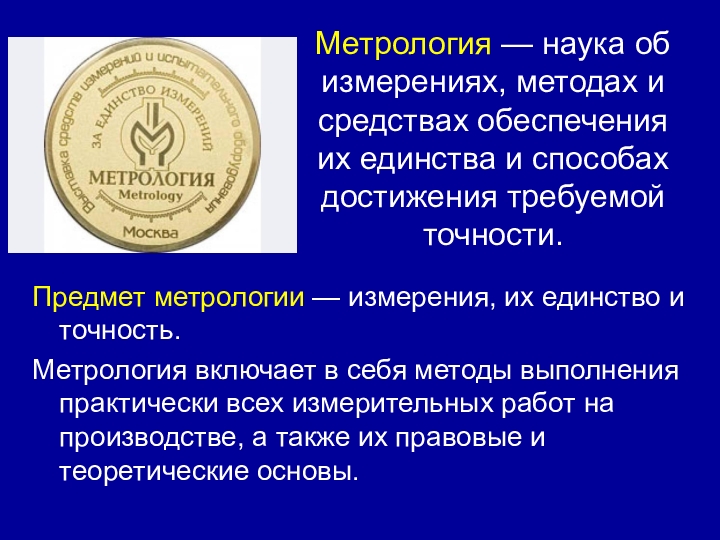

Слайд 4Предмет метрологии — измерения, их единство и точность.
Метрология включает в себя

методы выполнения практически всех измерительных работ на производстве, а также их правовые и теоретические основы.

Метрология — наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности.

Предмет метрологии — измерения, их единство и точность.Метрология включает в себя методы выполнения практически всех измерительных работ

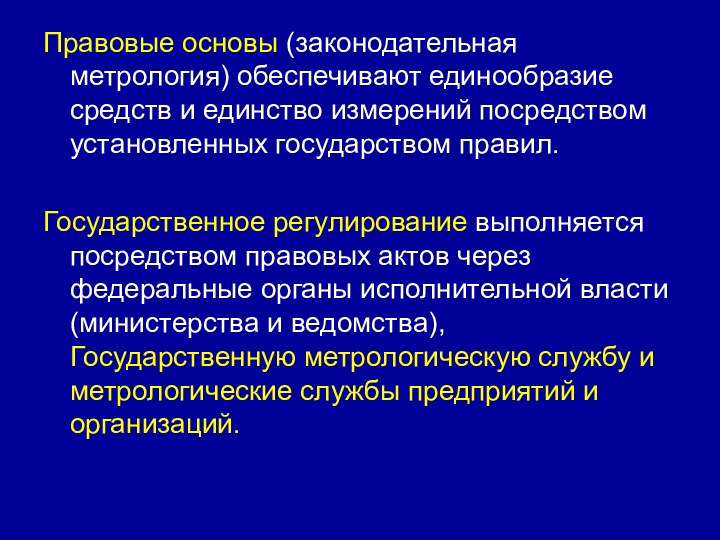

Слайд 5Правовые основы (законодательная метрология) обеспечивают единообразие средств и единство измерений посредством

установленных государством правил.

Государственное регулирование выполняется посредством правовых актов через федеральные органы исполнительной власти (министерства и ведомства), Государственную метрологическую службу и метрологические службы предприятий и организаций.

Правовые основы (законодательная метрология) обеспечивают единообразие средств и единство измерений посредством установленных государством правил. Государственное регулирование выполняется

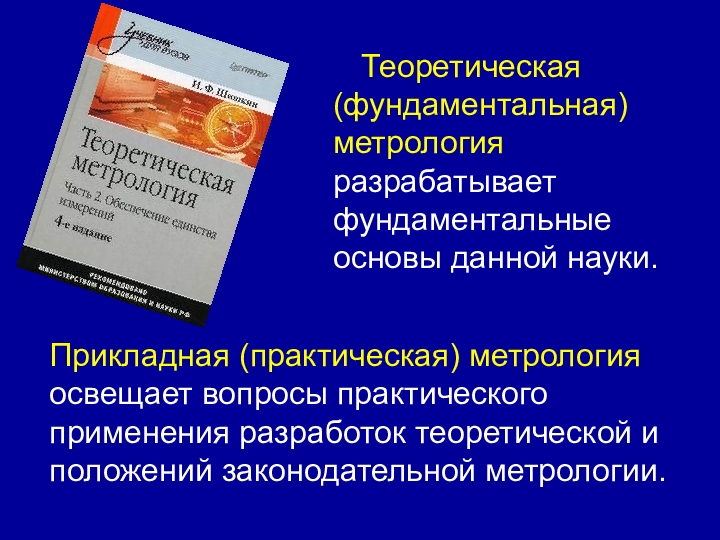

Слайд 6Теоретическая (фундаментальная) метрология разрабатывает фундаментальные основы данной науки.
Прикладная (практическая) метрология

освещает вопросы практического применения разработок теоретической и положений законодательной метрологии.

Теоретическая (фундаментальная) метрология разрабатывает фундаментальные основы данной науки. Прикладная (практическая) метрология освещает вопросы практического применения разработок теоретической

Слайд 7
Видео


Метрология

Смотреть

ВидеоМетрологияСмотреть

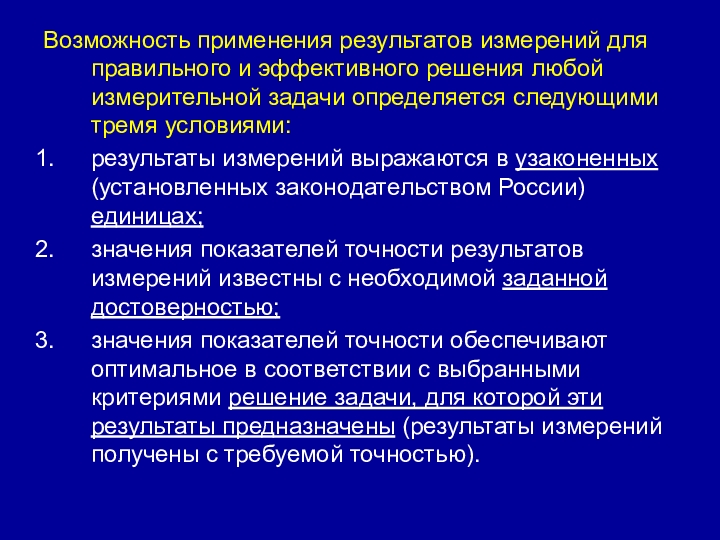

Слайд 8Возможность применения результатов измерений для правильного и эффективного решения любой измерительной

задачи определяется следующими тремя условиями:
результаты измерений выражаются в узаконенных (установленных законодательством России) единицах;
значения показателей точности результатов измерений известны с необходимой заданной достоверностью;
значения показателей точности обеспечивают оптимальное в соответствии с выбранными критериями решение задачи, для которой эти результаты предназначены (результаты измерений получены с требуемой точностью).
Возможность применения результатов измерений для правильного и эффективного решения любой измерительной задачи определяется следующими тремя условиями:результаты измерений

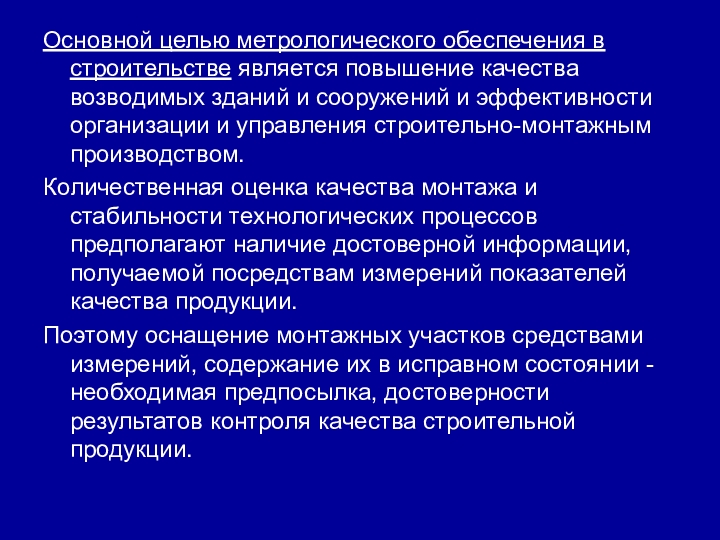

Слайд 9Основной целью метрологического обеспечения в строительстве является повышение качества возводимых зданий

и сооружений и эффективности организации и управления строительно-монтажным производством.
Количественная оценка качества монтажа и стабильности технологических процессов предполагают наличие достоверной информации, получаемой посредствам измерений показателей качества продукции.
Поэтому оснащение монтажных участков средствами измерений, содержание их в исправном состоянии - необходимая предпосылка, достоверности результатов контроля качества строительной продукции.

Основной целью метрологического обеспечения в строительстве является повышение качества возводимых зданий и сооружений и эффективности организации и

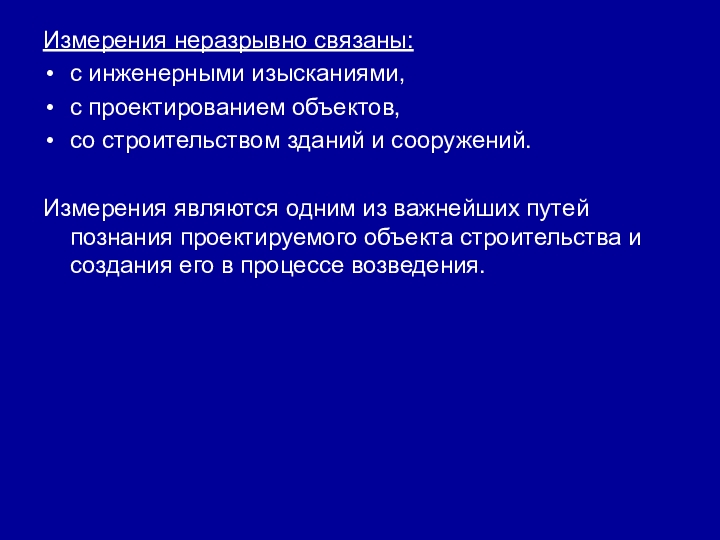

Слайд 10Измерения неразрывно связаны:
с инженерными изысканиями,
с проектированием объектов,
со строительством

зданий и сооружений.

Измерения являются одним из важнейших путей познания проектируемого объекта строительства и создания его в процессе возведения.

Измерения неразрывно связаны: с инженерными изысканиями, с проектированием объектов, со строительством зданий и сооружений. Измерения являются одним

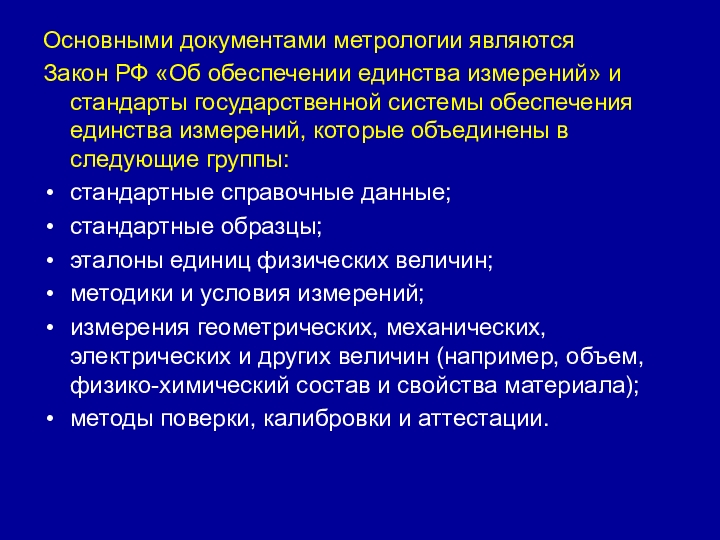

Слайд 11Основными документами метрологии являются
Закон РФ «Об обеспечении единства измерений» и

стандарты государственной системы обеспечения единства измерений, которые объединены в следующие группы:
стандартные справочные данные;
стандартные образцы;
эталоны единиц физических величин;
методики и условия измерений;
измерения геометрических, механических, электрических и других величин (например, объем, физико-химический состав и свойства материала);
методы поверки, калибровки и аттестации.
Основными документами метрологии являются Закон РФ «Об обеспечении единства измерений» и стандарты государственной системы обеспечения единства измерений,

Слайд 12Занятие (2 часа) Физические величины и единицы измерений

Занятие (2 часа) Физические величины и единицы измерений

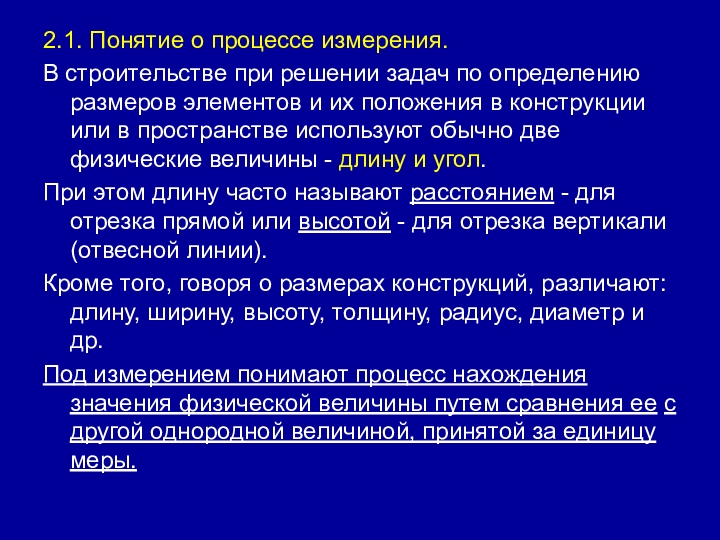

Слайд 132.1. Понятие о процессе измерения.
В строительстве при решении задач по определению

размеров элементов и их положения в конструкции или в пространстве используют обычно две физические величины - длину и угол.
При этом длину часто называют расстоянием - для отрезка прямой или высотой - для отрезка вертикали (отвесной линии).
Кроме того, говоря о размерах конструкций, различают: длину, ширину, высоту, толщину, радиус, диаметр и др.
Под измерением понимают процесс нахождения значения физической величины путем сравнения ее с другой однородной величиной, принятой за единицу меры.
2.1. Понятие о процессе измерения.В строительстве при решении задач по определению размеров элементов и их положения в

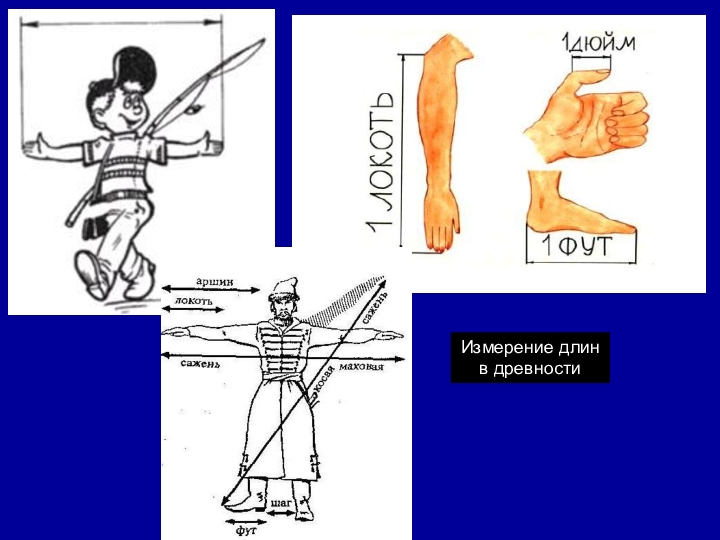

Слайд 14Измерение длин
в древности

Измерение длин в древности

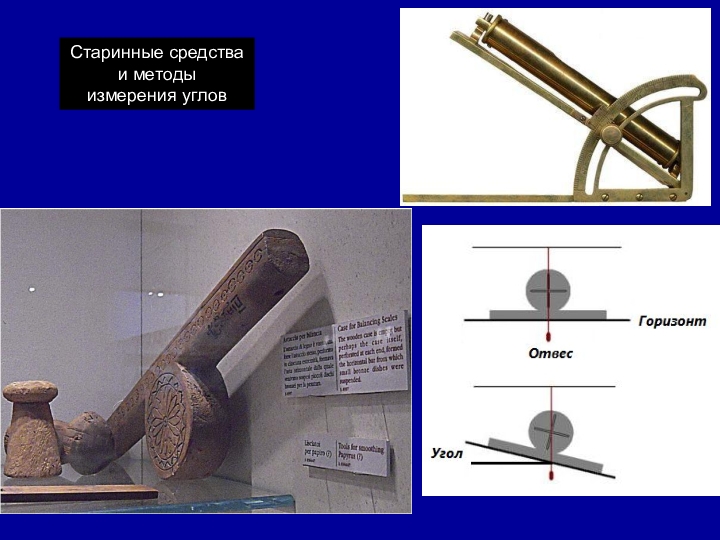

Слайд 15Старинные средства
и методы
измерения углов

Старинные средства и методы измерения углов

Слайд 16Современные
приборы для
измерения длин
и углов

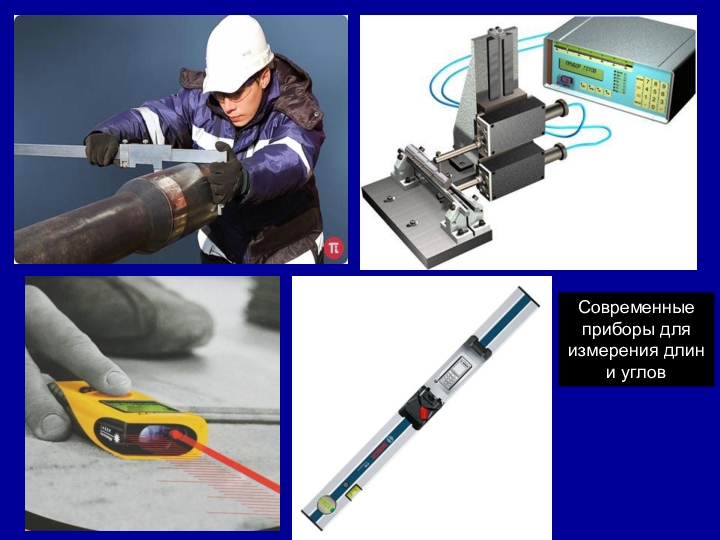

Современные приборы дляизмерения длин и углов

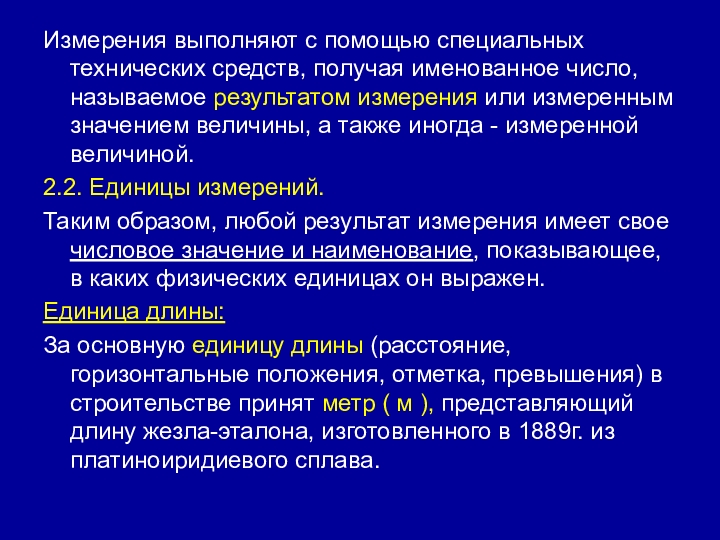

Слайд 17Измерения выполняют с помощью специальных технических средств, получая именованное число, называемое

результатом измерения или измеренным значением величины, а также иногда - измеренной величиной.
2.2. Единицы измерений.
Таким образом, любой результат измерения имеет свое числовое значение и наименование, показывающее, в каких физических единицах он выражен.
Единица длины:
За основную единицу длины (расстояние, горизонтальные положения, отметка, превышения) в строительстве принят метр ( м ), представляющий длину жезла-эталона, изготовленного в 1889г. из платиноиридиевого сплава.



Измерения выполняют с помощью специальных технических средств, получая именованное число, называемое результатом измерения или измеренным значением величины,

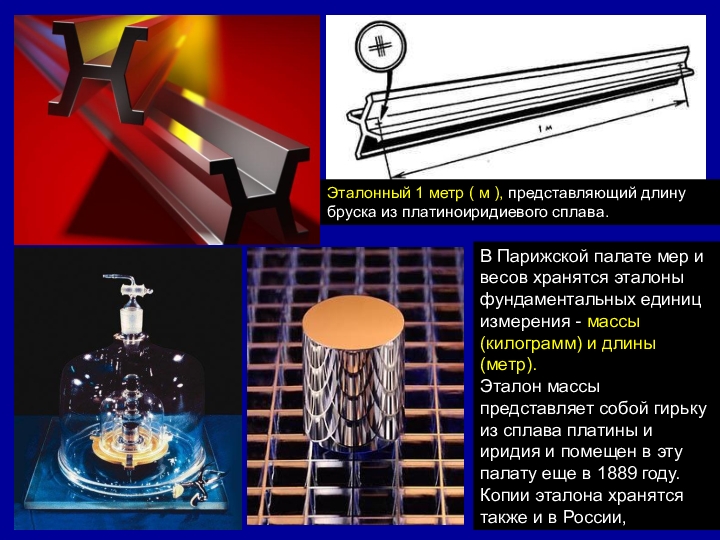

Слайд 18Эталонный 1 метр ( м ), представляющий длину бруска из платиноиридиевого

сплава.

В Парижской палате мер и весов хранятся эталоны фундаментальных единиц измерения - массы (килограмм) и длины (метр).
Эталон массы представляет собой гирьку из сплава платины и иридия и помещен в эту палату еще в 1889 году. Копии эталона хранятся также и в России,

Эталонный 1 метр ( м ), представляющий длину бруска из платиноиридиевого сплава.В Парижской палате мер и весов

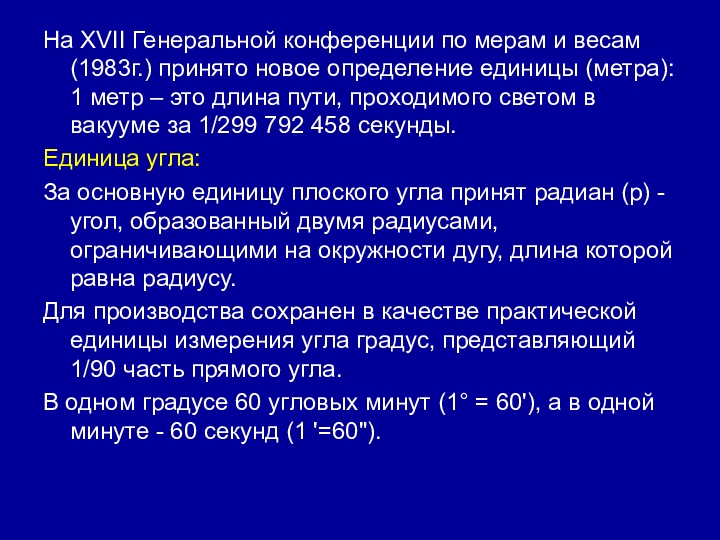

Слайд 19На XVII Генеральной конференции по мерам и весам (1983г.) принято новое

определение единицы (метра): 1 метр – это длина пути, проходимого светом в вакууме за 1/299 792 458 секунды.
Единица угла:

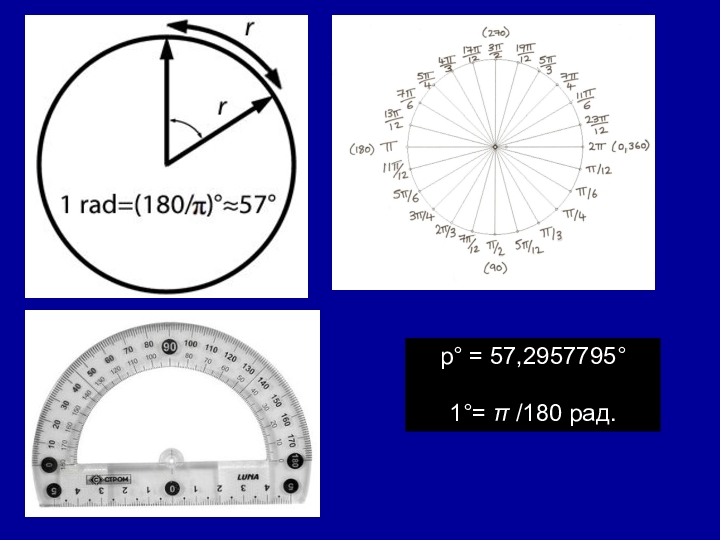

За основную единицу плоского угла принят радиан (р) - угол, образованный двумя радиусами, ограничивающими на окружности дугу, длина которой равна радиусу.
Для производства сохранен в качестве практической единицы измерения угла градус, представляющий 1/90 часть прямого угла.
В одном градусе 60 угловых минут (1° = 60'), а в одной минуте - 60 секунд (1 '=60").
На XVII Генеральной конференции по мерам и весам (1983г.) принято новое определение единицы (метра): 1 метр –

Слайд 20р° = 57,2957795°

1°= π /180 рад.

р° = 57,2957795° 1°= π /180 рад.

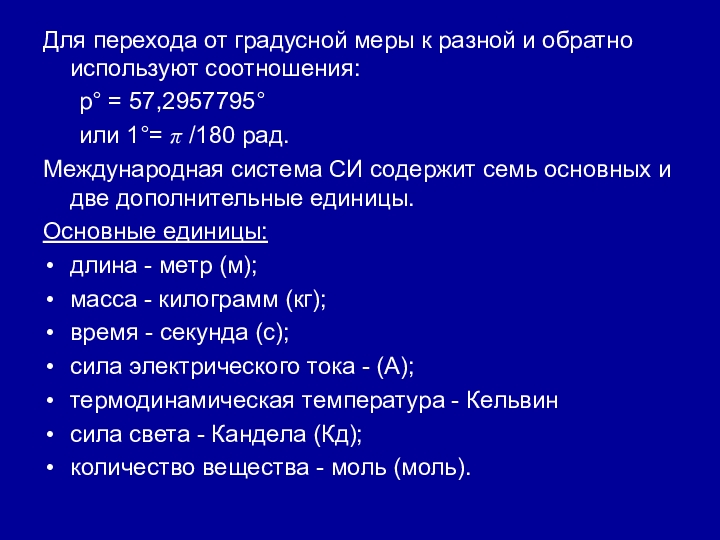

Слайд 21Для перехода от градусной меры к разной и обратно используют соотношения:
р°

= 57,2957795°
или 1°= π /180 рад.
Международная система СИ содержит семь основных и две дополнительные единицы.
Основные единицы:
длина - метр (м);
масса - килограмм (кг);
время - секунда (с);
сила электрического тока - (А);
термодинамическая температура - Кельвин
сила света - Кандела (Кд);
количество вещества - моль (моль).

Для перехода от градусной меры к разной и обратно используют соотношения: р° = 57,2957795° или 1°= π /180 рад.Международная

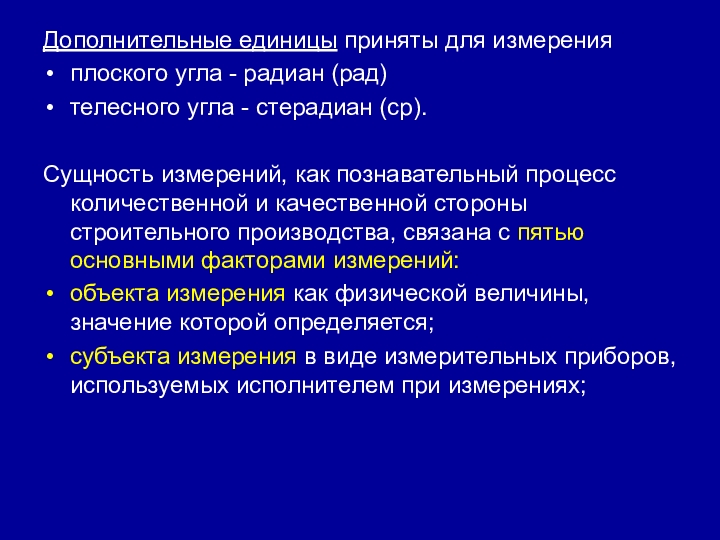

Слайд 22Дополнительные единицы приняты для измерения
плоского угла - радиан (рад)
телесного угла

- стерадиан (ср).

Сущность измерений, как познавательный процесс количественной и качественной стороны строительного производства, связана с пятью основными факторами измерений:
объекта измерения как физической величины, значение которой определяется;
субъекта измерения в виде измерительных приборов, используемых исполнителем при измерениях;
Дополнительные единицы приняты для измеренияплоского угла - радиан (рад) телесного угла - стерадиан (ср).Сущность измерений, как познавательный

Слайд 23

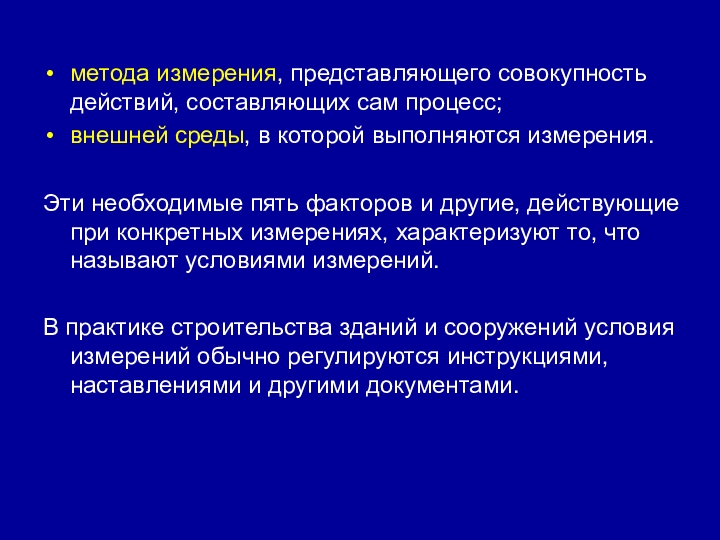

метода измерения, представляющего совокупность действий, составляющих сам процесс;
внешней среды, в которой

выполняются измерения.

Эти необходимые пять факторов и другие, действующие при конкретных измерениях, характеризуют то, что называют условиями измерений.

В практике строительства зданий и сооружений условия измерений обычно регулируются инструкциями, наставлениями и другими документами.

метода измерения, представляющего совокупность действий, составляющих сам процесс;внешней среды, в которой выполняются измерения.Эти необходимые пять факторов и

Слайд 24По существу исполнения все измерения можно разделить на:
прямые (непосредственные)
косвенные

(посредственные).

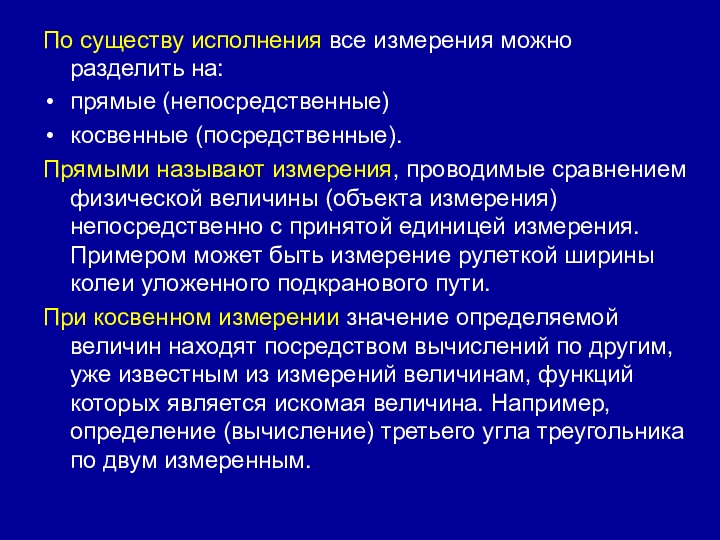

Прямыми называют измерения, проводимые сравнением физической величины (объекта измерения) непосредственно с принятой единицей измерения. Примером может быть измерение рулеткой ширины колеи уложенного подкранового пути.
При косвенном измерении значение определяемой величин находят посредством вычислений по другим, уже известным из измерений величинам, функций которых является искомая величина. Например, определение (вычисление) третьего угла треугольника по двум измеренным.

По существу исполнения все измерения можно разделить на: прямые (непосредственные) косвенные (посредственные).Прямыми называют измерения, проводимые сравнением физической

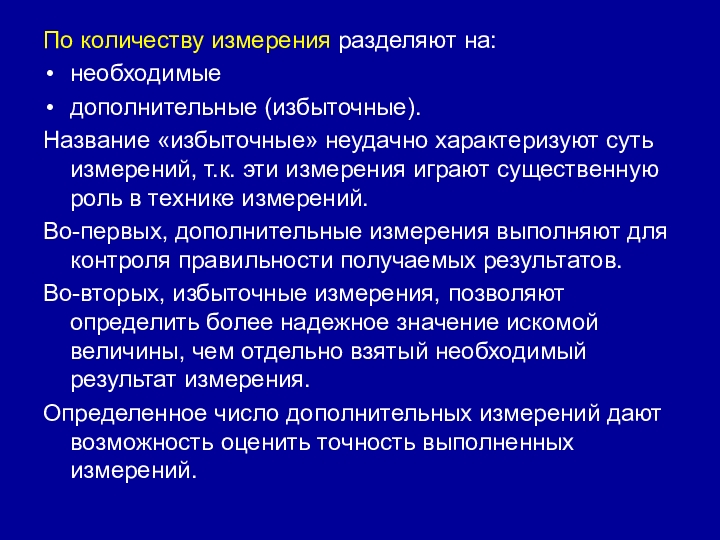

Слайд 25По количеству измерения разделяют на:
необходимые
дополнительные (избыточные).
Название «избыточные» неудачно характеризуют

суть измерений, т.к. эти измерения играют существенную роль в технике измерений.
Во-первых, дополнительные измерения выполняют для контроля правильности получаемых результатов.
Во-вторых, избыточные измерения, позволяют определить более надежное значение искомой величины, чем отдельно взятый необходимый результат измерения.
Определенное число дополнительных измерений дают возможность оценить точность выполненных измерений.

По количеству измерения разделяют на: необходимые дополнительные (избыточные).Название «избыточные» неудачно характеризуют суть измерений, т.к. эти измерения играют

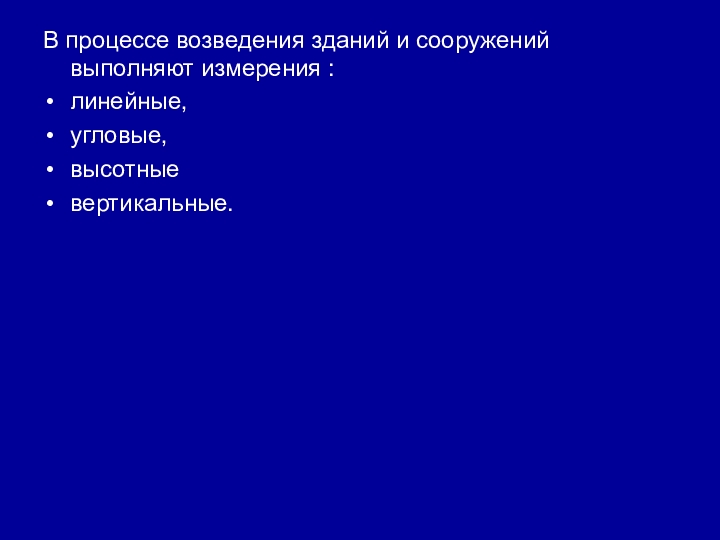

Слайд 26В процессе возведения зданий и сооружений выполняют измерения :
линейные,
угловые,


высотные
вертикальные.


В процессе возведения зданий и сооружений выполняют измерения : линейные, угловые, высотные вертикальные.

Слайд 27Занятие (2 часа) Средства и методы измерений. Погрешности измерений.

Занятие (2 часа) Средства и методы измерений. Погрешности измерений.

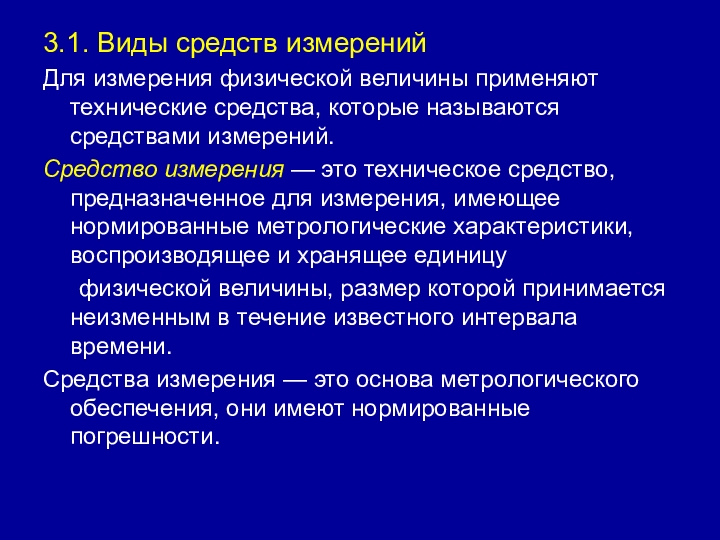

Слайд 283.1. Виды средств измерений
Для измерения физической величины применяют технические средства, которые

называются средствами измерений.
Средство измерения — это техническое средство, предназначенное для измерения, имеющее нормированные метрологические характеристики, воспроизводящее и хранящее единицу
физической величины, размер которой принимается неизменным в течение известного интервала времени.
Средства измерения — это основа метрологического обеспечения, они имеют нормированные погрешности.
3.1. Виды средств измеренийДля измерения физической величины применяют технические средства, которые называются средствами измерений.Средство измерения — это

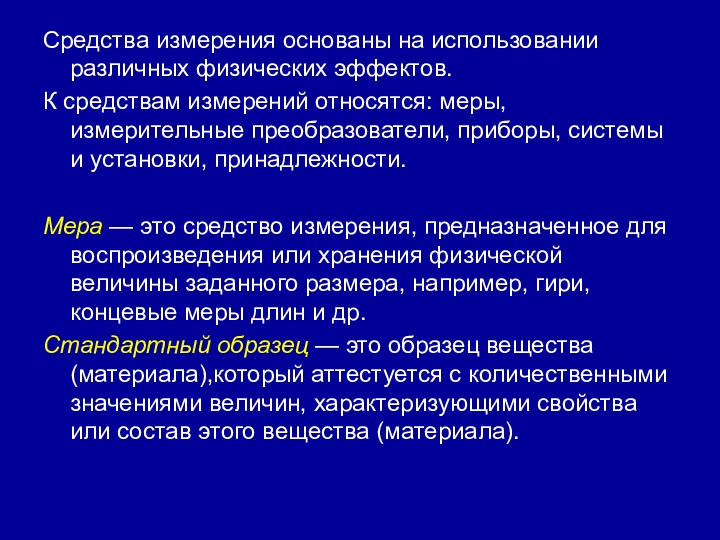

Слайд 29Средства измерения основаны на использовании различных физических эффектов.
К средствам измерений относятся:

меры, измерительные преобразователи, приборы, системы и установки, принадлежности.

Мера — это средство измерения, предназначенное для воспроизведения или хранения физической величины заданного размера, например, гири, концевые меры длин и др.
Стандартный образец — это образец вещества (материала),который аттестуется с количественными значениями величин, характеризующими свойства или состав этого вещества (материала).

Средства измерения основаны на использовании различных физических эффектов.К средствам измерений относятся: меры, измерительные преобразователи, приборы, системы и

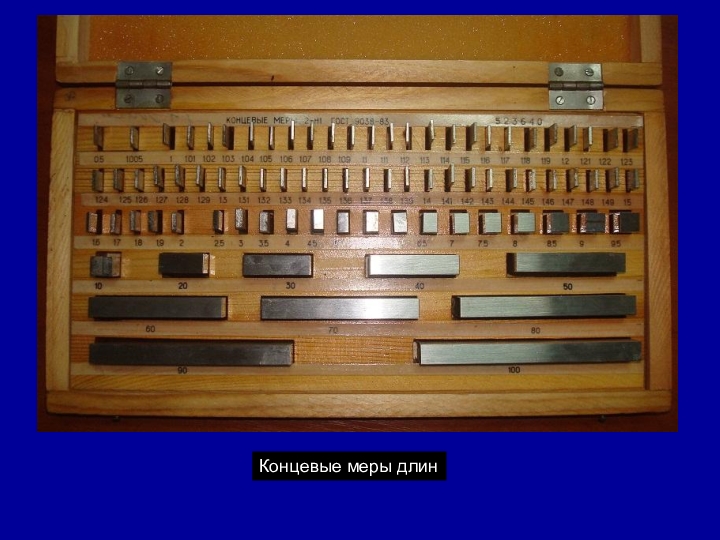

Слайд 30Концевые меры длин

Концевые меры длин

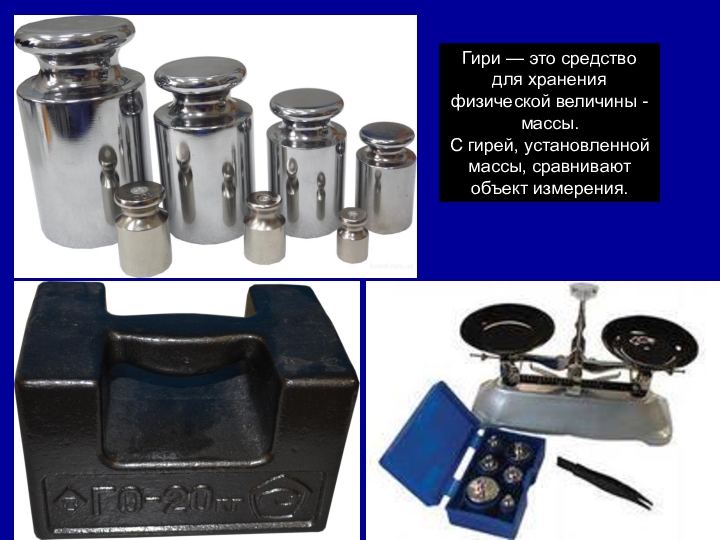

Слайд 31Гири — это средство для хранения физической величины - массы.
С гирей,

установленной массы, сравнивают объект измерения.
Гири — это средство для хранения физической величины - массы.С гирей, установленной массы, сравнивают объект измерения.

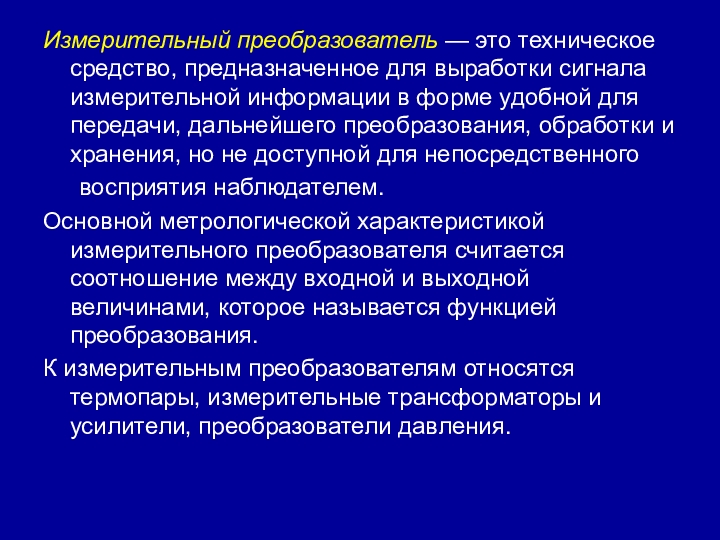

Слайд 32Измерительный преобразователь — это техническое средство, предназначенное для выработки сигнала измерительной

информации в форме удобной для передачи, дальнейшего преобразования, обработки и хранения, но не доступной для непосредственного
восприятия наблюдателем.
Основной метрологической характеристикой измерительного преобразователя считается соотношение между входной и выходной величинами, которое называется функцией преобразования.
К измерительным преобразователям относятся термопары, измерительные трансформаторы и усилители, преобразователи давления.

Измерительный преобразователь — это техническое средство, предназначенное для выработки сигнала измерительной информации в форме удобной для передачи,

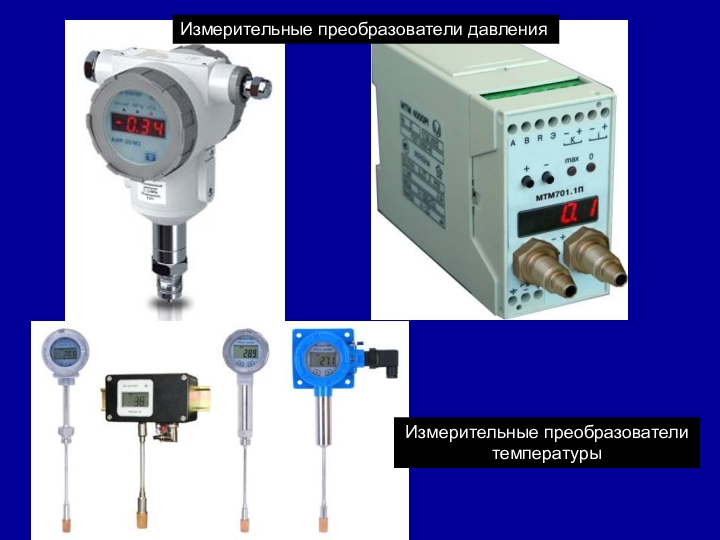

Слайд 33Измерительные преобразователи давления
Измерительные преобразователи
температуры

Измерительные преобразователи давленияИзмерительные преобразователи температуры

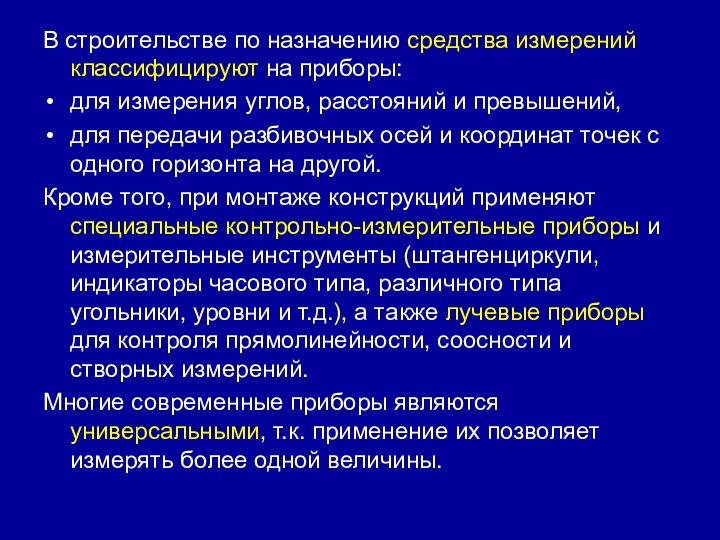

Слайд 34В строительстве по назначению средства измерений классифицируют на приборы:
для измерения

углов, расстояний и превышений,
для передачи разбивочных осей и координат точек с одного горизонта на другой.
Кроме того, при монтаже конструкций применяют специальные контрольно-измерительные приборы и измерительные инструменты (штангенциркули, индикаторы часового типа, различного типа угольники, уровни и т.д.), а также лучевые приборы для контроля прямолинейности, соосности и створных измерений.
Многие современные приборы являются универсальными, т.к. применение их позволяет измерять более одной величины.



В строительстве по назначению средства измерений классифицируют на приборы: для измерения углов, расстояний и превышений, для передачи

Слайд 35Видео



Лазерный дальномер


Смотреть

ВидеоЛазерный дальномерСмотреть

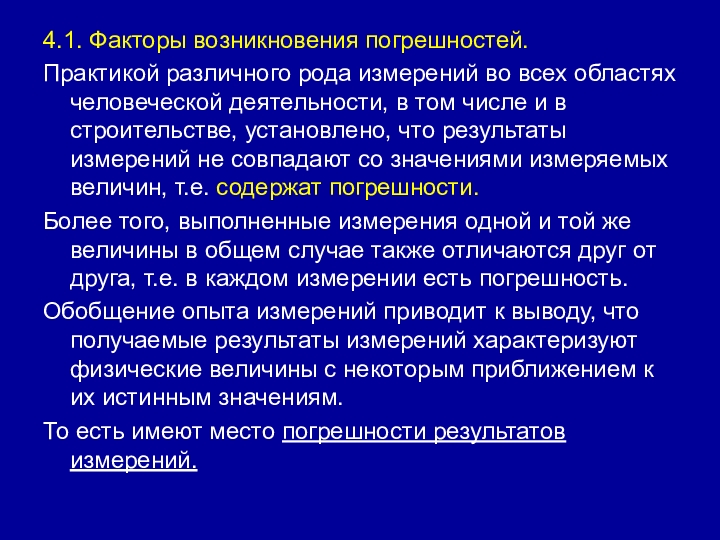

Слайд 374.1. Факторы возникновения погрешностей.
Практикой различного рода измерений во всех областях человеческой

деятельности, в том числе и в строительстве, установлено, что результаты измерений не совпадают со значениями измеряемых величин, т.е. содержат погрешности.
Более того, выполненные измерения одной и той же величины в общем случае также отличаются друг от друга, т.е. в каждом измерении есть погрешность.
Обобщение опыта измерений приводит к выводу, что получаемые результаты измерений характеризуют физические величины с некоторым приближением к их истинным значениям.
То есть имеют место погрешности результатов измерений.
4.1. Факторы возникновения погрешностей.Практикой различного рода измерений во всех областях человеческой деятельности, в том числе и в

Слайд 38Измерения выполняют при наличии определенных условий, влияющих на их точность.

При

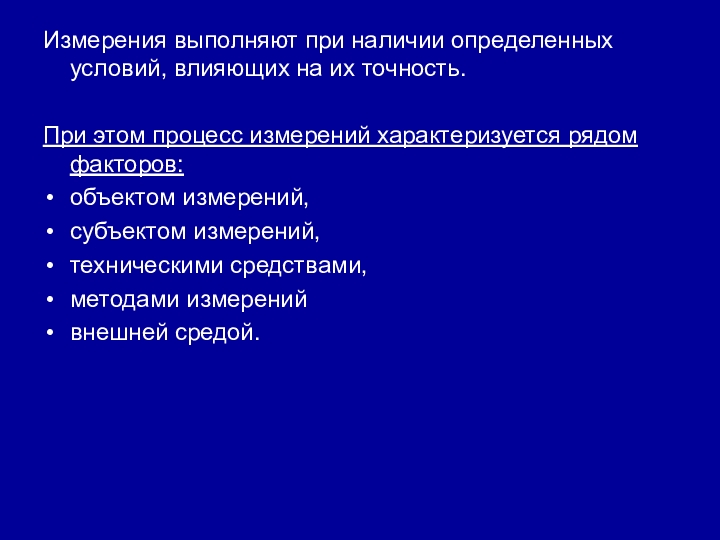

этом процесс измерений характеризуется рядом факторов:
объектом измерений,
субъектом измерений,
техническими средствами,
методами измерений
внешней средой.
Измерения выполняют при наличии определенных условий, влияющих на их точность. При этом процесс измерений характеризуется рядом факторов:

Слайд 39Различают следующие факторы погрешностей:
погрешность объекта измерений, связанные с изменением измеряемой величины

в процессе измерений, неоднородностью объекта измерений, нечеткими границами его и т.п.;
погрешности личные, зависящие от квалификации оператора;
погрешности инструментальные, возникающие ввиду невозможности точной настройки измерительного прибора и ограниченности его точности;
погрешности метода измерений, обусловленные упрощением используемых формул и процессов измерения;
погрешности внешние, обусловленные влиянием температуры, влажности, освещенности, вибрации и т.д.


Различают следующие факторы погрешностей:погрешность объекта измерений, связанные с изменением измеряемой величины в процессе измерений, неоднородностью объекта измерений,

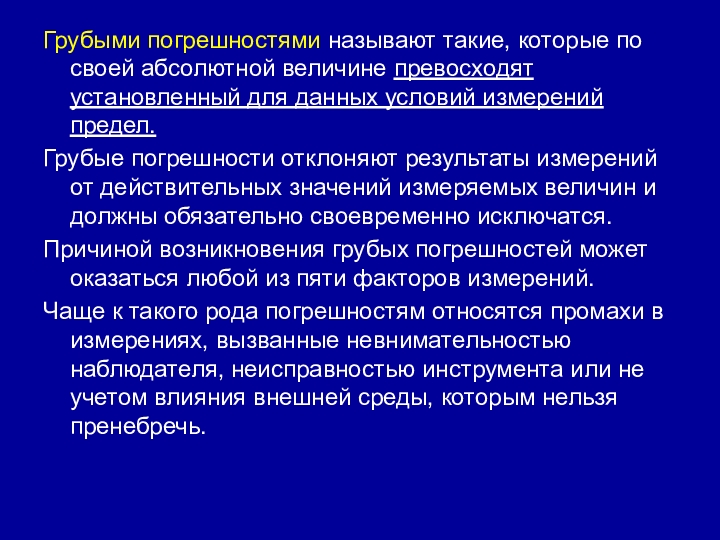

Слайд 40Грубыми погрешностями называют такие, которые по своей абсолютной величине превосходят установленный

для данных условий измерений предел.
Грубые погрешности отклоняют результаты измерений от действительных значений измеряемых величин и должны обязательно своевременно исключатся.
Причиной возникновения грубых погрешностей может оказаться любой из пяти факторов измерений.
Чаще к такого рода погрешностям относятся промахи в измерениях, вызванные невнимательностью наблюдателя, неисправностью инструмента или не учетом влияния внешней среды, которым нельзя пренебречь.



Грубыми погрешностями называют такие, которые по своей абсолютной величине превосходят установленный для данных условий измерений предел.Грубые погрешности

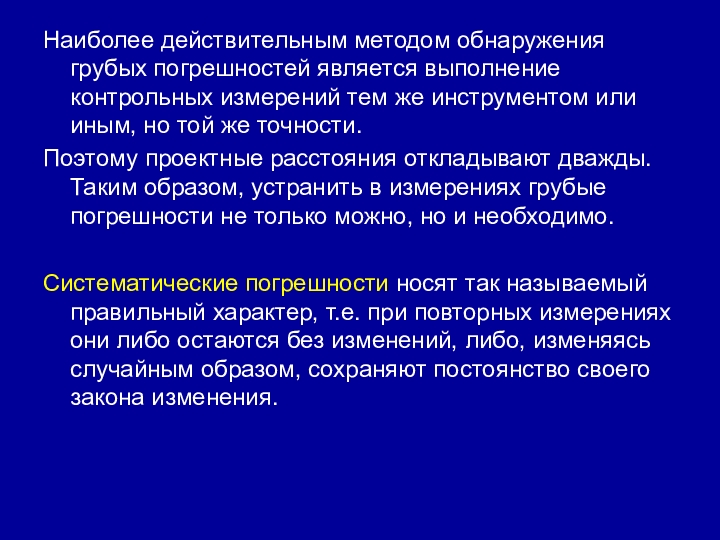

Слайд 41Наиболее действительным методом обнаружения грубых погрешностей является выполнение контрольных измерений тем

же инструментом или иным, но той же точности.
Поэтому проектные расстояния откладывают дважды. Таким образом, устранить в измерениях грубые погрешности не только можно, но и необходимо.

Систематические погрешности носят так называемый правильный характер, т.е. при повторных измерениях они либо остаются без изменений, либо, изменяясь случайным образом, сохраняют постоянство своего закона изменения.
Наиболее действительным методом обнаружения грубых погрешностей является выполнение контрольных измерений тем же инструментом или иным, но той

Слайд 42Погрешности, в последовательности появления которых нет видимой закономерности, называют случайными.

Погрешность измерения

прибора это величина расхождения между тем, что показал (измерил) прибор и тем, что есть на самом деле.
Погрешность измерения для каждого конкретного типа прибора указывается в сопроводительной документации (паспорт, инструкция по эксплуатации, методика поверки), которая поставляется вместе с данным прибором

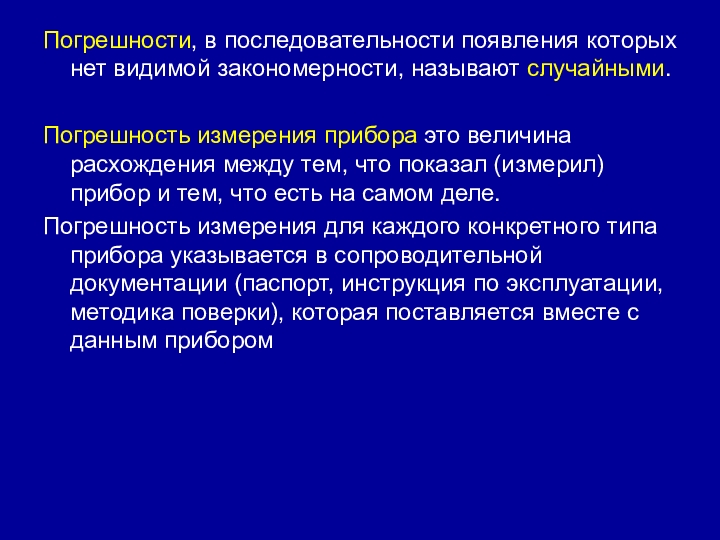

Погрешности, в последовательности появления которых нет видимой закономерности, называют случайными.Погрешность измерения прибора это величина расхождения между тем,

Слайд 43Полностью исключить погрешности практически невозможно, а вот установить пределы возможных погрешностей

измерения и, следовательно, точность их выполнения необходимо.

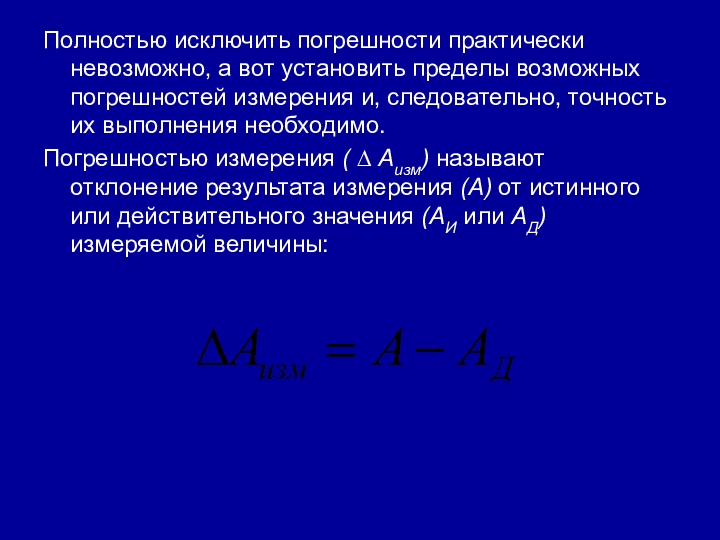

Погрешностью измерения ( ∆ Аизм) называют отклонение результата измерения (А) от истинного или действительного значения (АИ или АД) измеряемой величины:



Полностью исключить погрешности практически невозможно, а вот установить пределы возможных погрешностей измерения и, следовательно, точность их выполнения

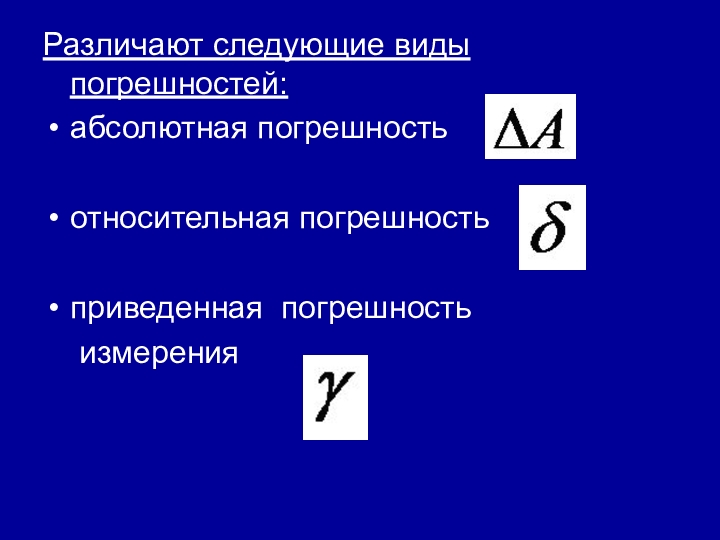

Слайд 44Различают следующие виды погрешностей:
абсолютная погрешность

относительная погрешность

приведенная погрешность
измерения


Различают следующие виды погрешностей:абсолютная погрешность относительная погрешность приведенная погрешность измерения

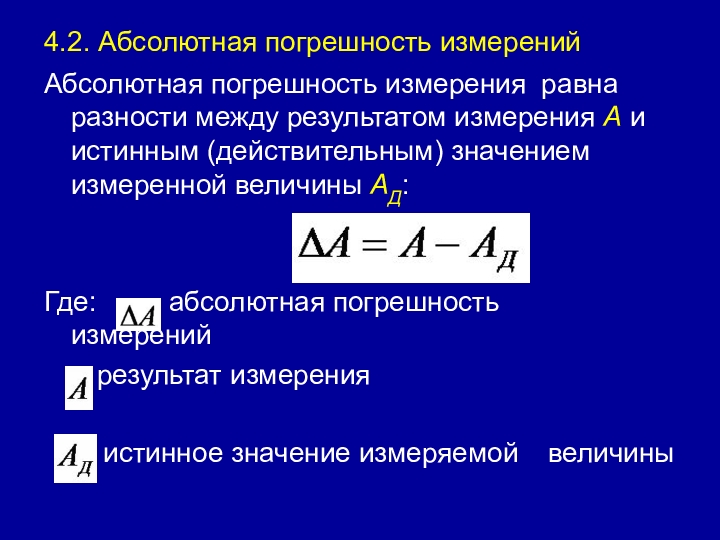

Слайд 454.2. Абсолютная погрешность измерений
Абсолютная погрешность измерения равна разности между результатом

измерения А и истинным (действительным) значением измеренной величины АД:


Где: - абсолютная погрешность измерений
- результат измерения

– истинное значение измеряемой величины
4.2. Абсолютная погрешность измерений Абсолютная погрешность измерения равна разности между результатом измерения А и истинным (действительным) значением

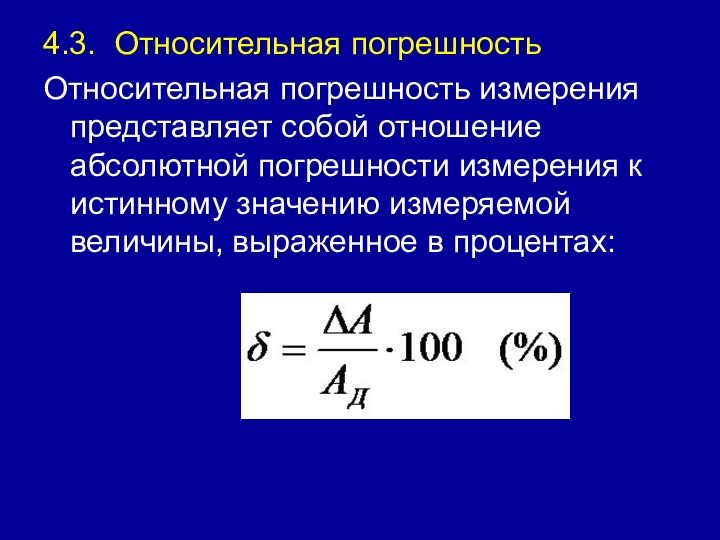

Слайд 464.3. Относительная погрешность
Относительная погрешность измерения представляет собой отношение абсолютной погрешности измерения

к истинному значению измеряемой величины, выраженное в процентах:
4.3. Относительная погрешностьОтносительная погрешность измерения представляет собой отношение абсолютной погрешности измерения к истинному значению измеряемой величины, выраженное

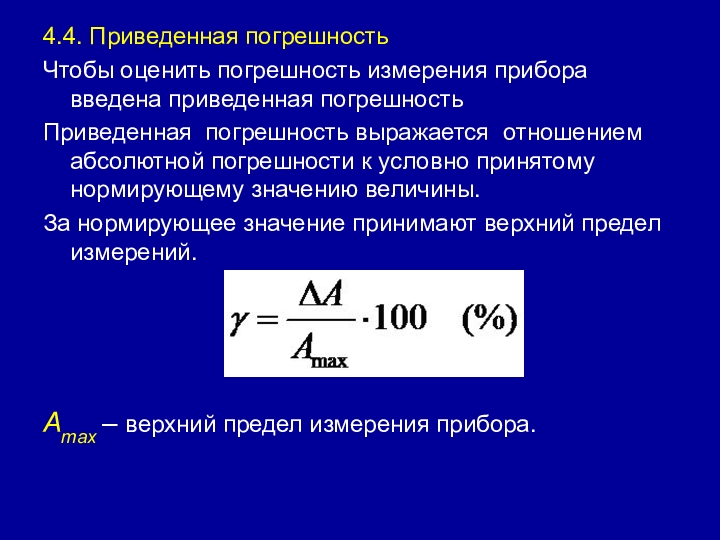

Слайд 474.4. Приведенная погрешность
Чтобы оценить погрешность измерения прибора введена приведенная погрешность
Приведенная

погрешность выражается отношением абсолютной погрешности к условно принятому нормирующему значению величины.
За нормирующее значение принимают верхний предел измерений.




Аmax – верхний предел измерения прибора.
4.4. Приведенная погрешностьЧтобы оценить погрешность измерения прибора введена приведенная погрешность Приведенная погрешность выражается отношением абсолютной погрешности к

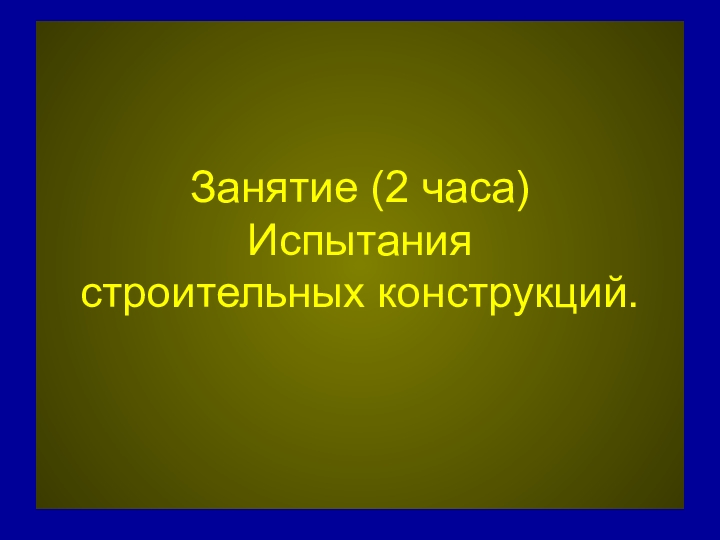

Слайд 48Занятие (2 часа) Испытания строительных конструкций.

Занятие (2 часа) Испытания строительных конструкций.

Слайд 49

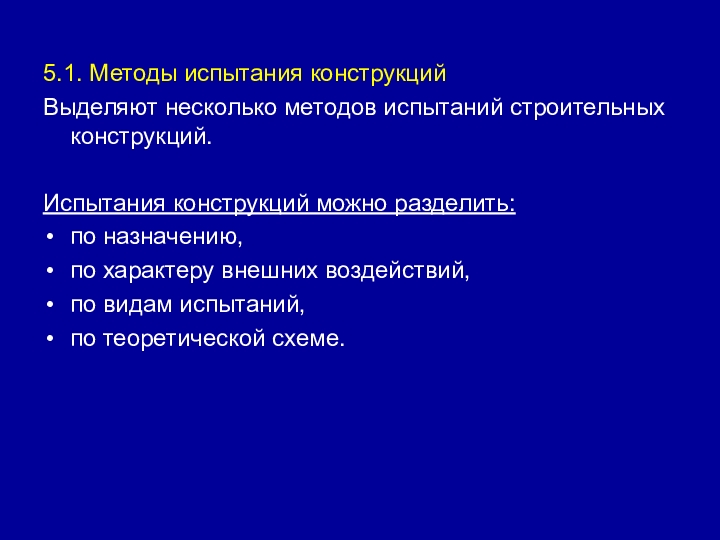

5.1. Методы испытания конструкций
Выделяют несколько методов испытаний строительных конструкций.

Испытания конструкций

можно разделить:
по назначению,
по характеру внешних воздействий,
по видам испытаний,
по теоретической схеме.

5.1. Методы испытания конструкцийВыделяют несколько методов испытаний строительных конструкций. Испытания конструкций можно разделить: по назначению, по характеру

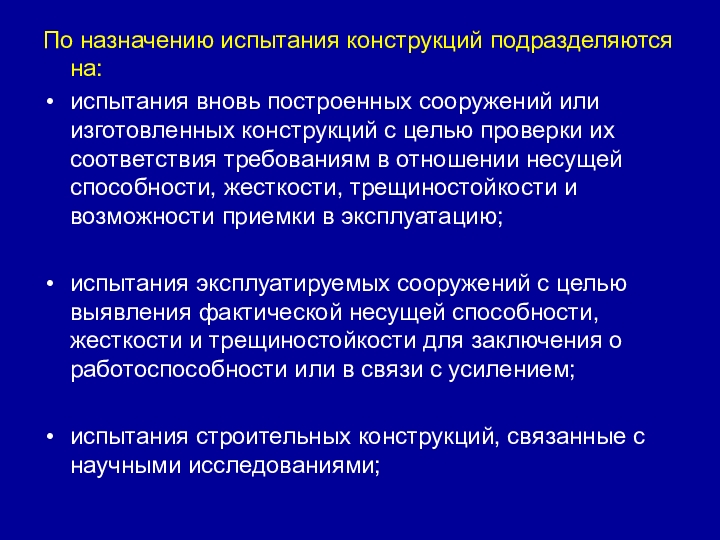

Слайд 50По назначению испытания конструкций подразделяются на:
испытания вновь построенных сооружений или изготовленных

конструкций с целью проверки их соответствия требованиям в отношении несущей способности, жесткости, трещиностойкости и возможности приемки в эксплуатацию;

испытания эксплуатируемых сооружений с целью выявления фактической несущей способности, жесткости и трещиностойкости для заключения о работоспособности или в связи с усилением;

испытания строительных конструкций, связанные с научными исследованиями;
По назначению испытания конструкций подразделяются на:испытания вновь построенных сооружений или изготовленных конструкций с целью проверки их соответствия

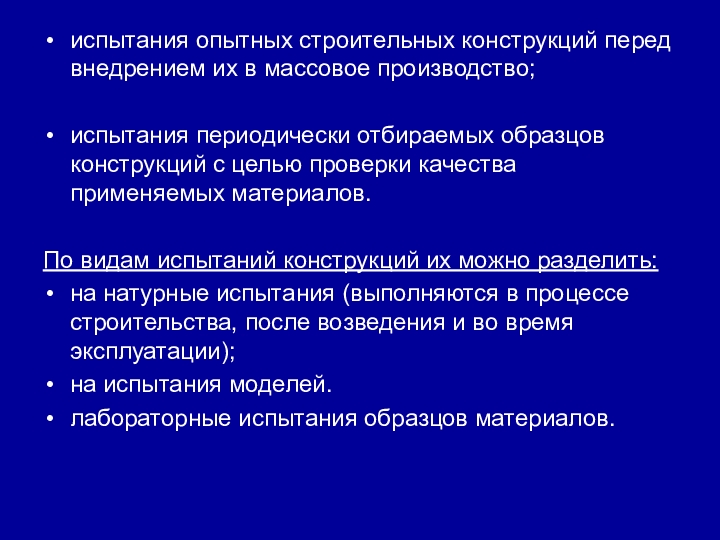

Слайд 51испытания опытных строительных конструкций перед внедрением их в массовое производство;

испытания

периодически отбираемых образцов конструкций с целью проверки качества применяемых материалов.

По видам испытаний конструкций их можно разделить:
на натурные испытания (выполняются в процессе строительства, после возведения и во время эксплуатации);
на испытания моделей.
лабораторные испытания образцов материалов.

испытания опытных строительных конструкций перед внедрением их в массовое производство; испытания периодически отбираемых образцов конструкций с целью

Слайд 52Видео

Испытания образцов
строительных конструкций


Смотреть

ВидеоИспытания образцовстроительных конструкцийСмотреть

Слайд 53Видео



Испытания моста


Смотреть

ВидеоИспытания мостаСмотреть

Слайд 54По теоретической схеме испытание конструкций можно подразделить на:

линейные (растяжение, сжатие);

плоские (изгиб);
пространственные.

По характеру внешних воздействий испытания строительных конструкций различаются на:
испытания статической нагрузкой;
испытания динамической нагрузкой.
лабораторное испытание по прочности конструкций

По теоретической схеме испытание конструкций можно подразделить на: линейные (растяжение, сжатие); плоские (изгиб); пространственные.По характеру внешних воздействий

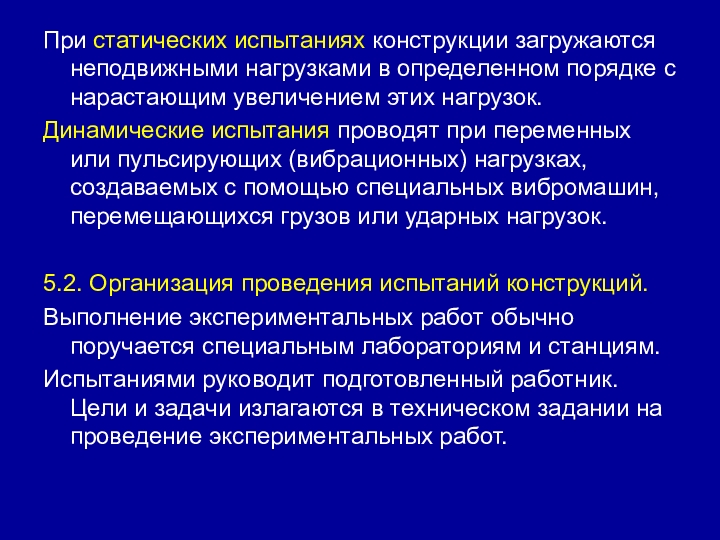

Слайд 55При статических испытаниях конструкции загружаются неподвижными нагрузками в определенном порядке с

нарастающим увеличением этих нагрузок.
Динамические испытания проводят при переменных или пульсирующих (вибрационных) нагрузках, создаваемых с помощью специальных вибромашин, перемещающихся грузов или ударных нагрузок.

5.2. Организация проведения испытаний конструкций.
Выполнение экспериментальных работ обычно поручается специальным лабораториям и станциям.
Испытаниями руководит подготовленный работник. Цели и задачи излагаются в техническом задании на проведение экспериментальных работ.
При статических испытаниях конструкции загружаются неподвижными нагрузками в определенном порядке с нарастающим увеличением этих нагрузок.Динамические испытания проводят

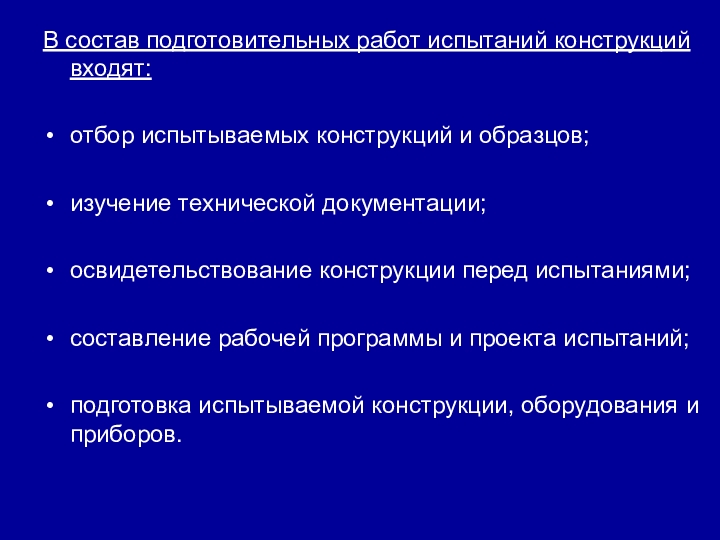

Слайд 56В состав подготовительных работ испытаний конструкций входят:

отбор испытываемых конструкций и образцов;

изучение

технической документации;

освидетельствование конструкции перед испытаниями;

составление рабочей программы и проекта испытаний;

подготовка испытываемой конструкции, оборудования и приборов.


В состав подготовительных работ испытаний конструкций входят:отбор испытываемых конструкций и образцов;изучение технической документации;освидетельствование конструкции перед испытаниями;составление рабочей

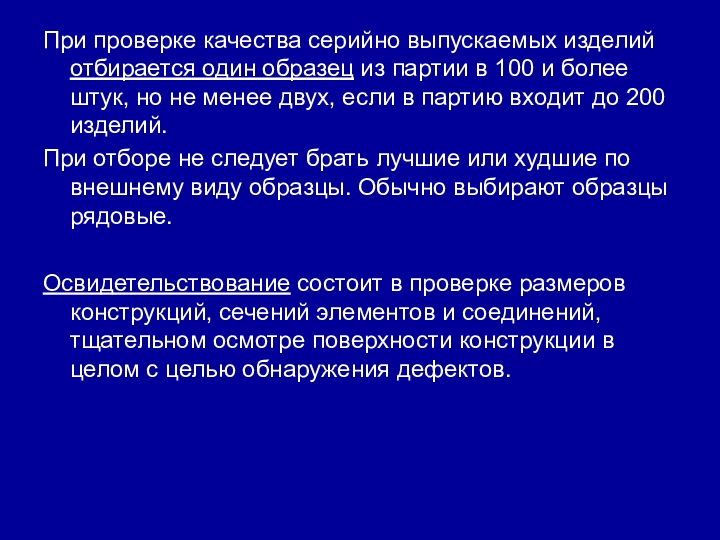

Слайд 57При проверке качества серийно выпускаемых изделий отбирается один образец из партии

в 100 и более штук, но не менее двух, если в партию входит до 200 изделий.
При отборе не следует брать лучшие или худшие по внешнему виду образцы. Обычно выбирают образцы рядовые.

Освидетельствование состоит в проверке размеров конструкций, сечений элементов и соединений, тщательном осмотре поверхности конструкции в целом с целью обнаружения дефектов.
При проверке качества серийно выпускаемых изделий отбирается один образец из партии в 100 и более штук, но

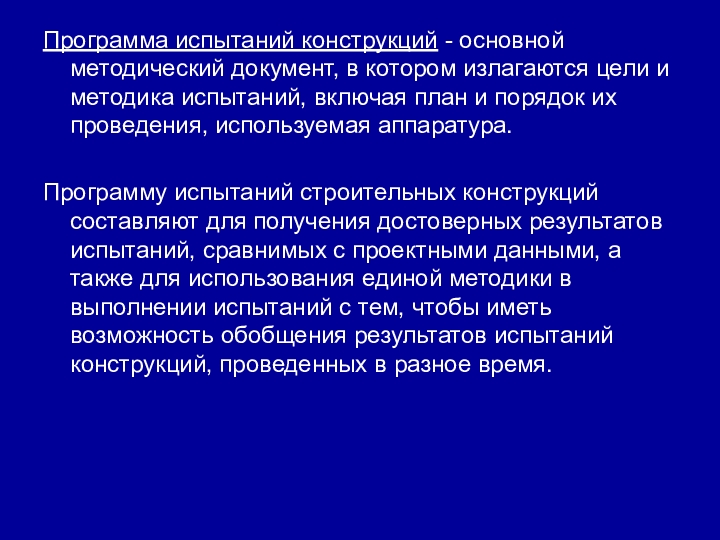

Слайд 58Программа испытаний конструкций - основной методический документ, в котором излагаются цели

и методика испытаний, включая план и порядок их проведения, используемая аппаратура.

Программу испытаний строительных конструкций составляют для получения достоверных результатов испытаний, сравнимых с проектными данными, а также для использования единой методики в выполнении испытаний с тем, чтобы иметь возможность обобщения результатов испытаний конструкций, проведенных в разное время.

Программа испытаний конструкций - основной методический документ, в котором излагаются цели и методика испытаний, включая план и

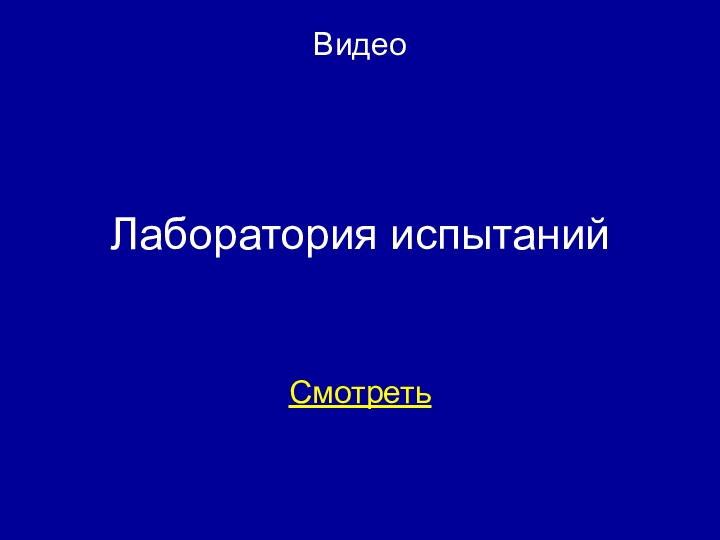

Слайд 59Видео



Лаборатория испытаний


Смотреть

ВидеоЛаборатория испытанийСмотреть

Слайд 60Занятие (2 часа) Стандартизация в строительстве

Занятие (2 часа) Стандартизация в строительстве

Слайд 616.1. Понятие о стандартизации
Стандарт — нормативно-технологический документ, устанавливающий комплекс норм, требований

и правил и утвержденный компетентными документами.
Стандарт — это документ, обозначающий регламентом главные свойства разнообразных видов продукции или процессов производства, ее транспортировки, продажи, хранение или утилизацию.
Под стандартом понимают образец или эталон.
Он принимается как исходное для сравнения с ним каких-то других похожих объектов.
6.1. Понятие о стандартизацииСтандарт — нормативно-технологический документ, устанавливающий комплекс норм, требований и правил и утвержденный компетентными документами.Стандарт

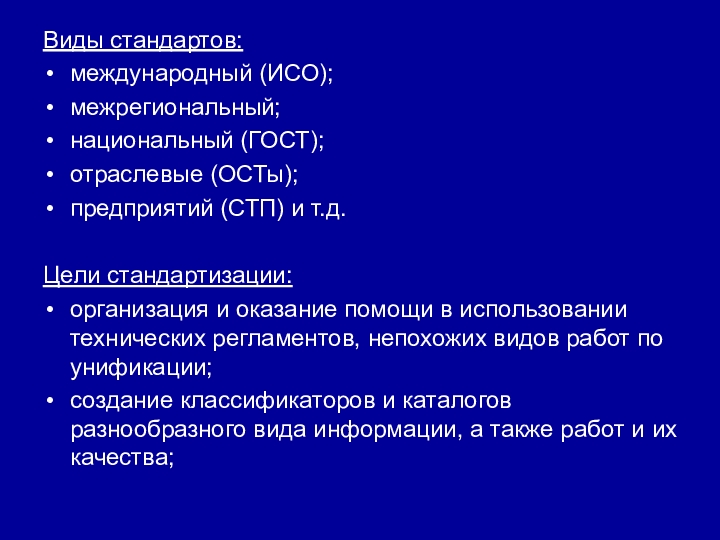

Слайд 62Виды стандартов:
международный (ИСО);
межрегиональный;
национальный (ГОСТ);
отраслевые (ОСТы);
предприятий (СТП) и

т.д.

Цели стандартизации:
организация и оказание помощи в использовании технических регламентов, непохожих видов работ по унификации;
создание классификаторов и каталогов разнообразного вида информации, а также работ и их качества;
Виды стандартов:международный (ИСО); межрегиональный; национальный (ГОСТ); отраслевые (ОСТы); предприятий (СТП) и т.д. Цели стандартизации:организация и оказание помощи

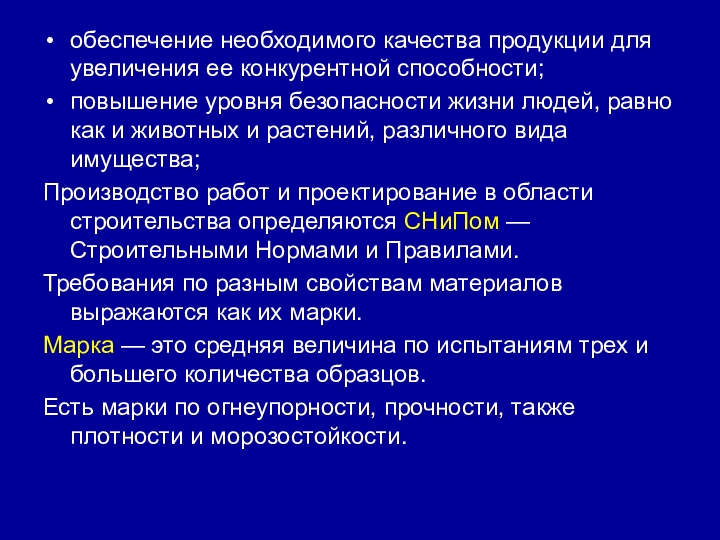

Слайд 63обеспечение необходимого качества продукции для увеличения ее конкурентной способности;
повышение уровня

безопасности жизни людей, равно как и животных и растений, различного вида имущества;
Производство работ и проектирование в области строительства определяются СНиПом — Строительными Нормами и Правилами.
Требования по разным свойствам материалов выражаются как их марки.
Марка — это средняя величина по испытаниям трех и большего количества образцов.
Есть марки по огнеупорности, прочности, также плотности и морозостойкости.
обеспечение необходимого качества продукции для увеличения ее конкурентной способности; повышение уровня безопасности жизни людей, равно как и

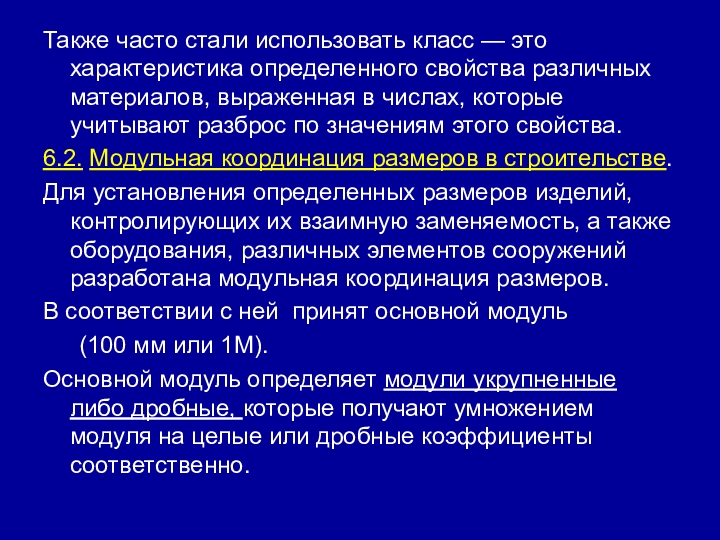

Слайд 64Также часто стали использовать класс — это характеристика определенного свойства различных

материалов, выраженная в числах, которые учитывают разброс по значениям этого свойства.
6.2. Модульная координация размеров в строительстве.
Для установления определенных размеров изделий, контролирующих их взаимную заменяемость, а также оборудования, различных элементов сооружений разработана модульная координация размеров.
В соответствии с ней принят основной модуль
(100 мм или 1М).
Основной модуль определяет модули укрупненные либо дробные, которые получают умножением модуля на целые или дробные коэффициенты соответственно.
Также часто стали использовать класс — это характеристика определенного свойства различных материалов, выраженная в числах, которые учитывают

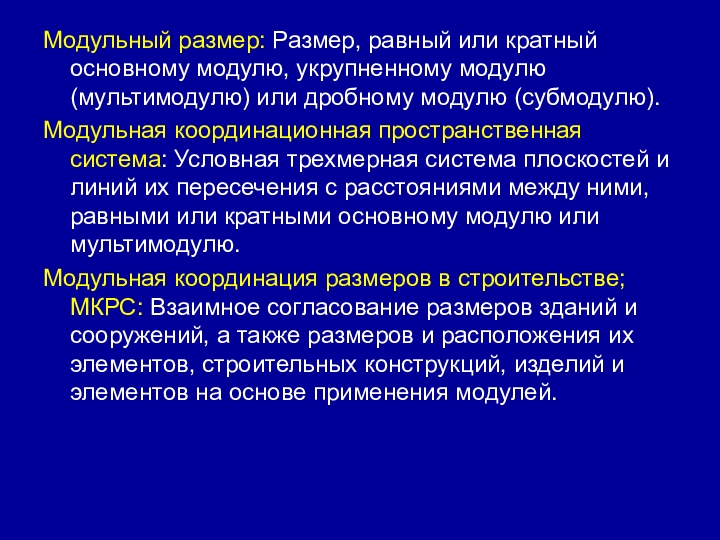

Слайд 65Модульный размер: Размер, равный или кратный основному модулю, укрупненному модулю (мультимодулю)

или дробному модулю (субмодулю).
Модульная координационная пространственная система: Условная трехмерная система плоскостей и линий их пересечения с расстояниями между ними, равными или кратными основному модулю или мультимодулю.
Модульная координация размеров в строительстве; МКРС: Взаимное согласование размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов на основе применения модулей.
Модульный размер: Размер, равный или кратный основному модулю, укрупненному модулю (мультимодулю) или дробному модулю (субмодулю).Модульная координационная пространственная

Слайд 66Модульная координационная пространственная система

Модульная координационная пространственная система

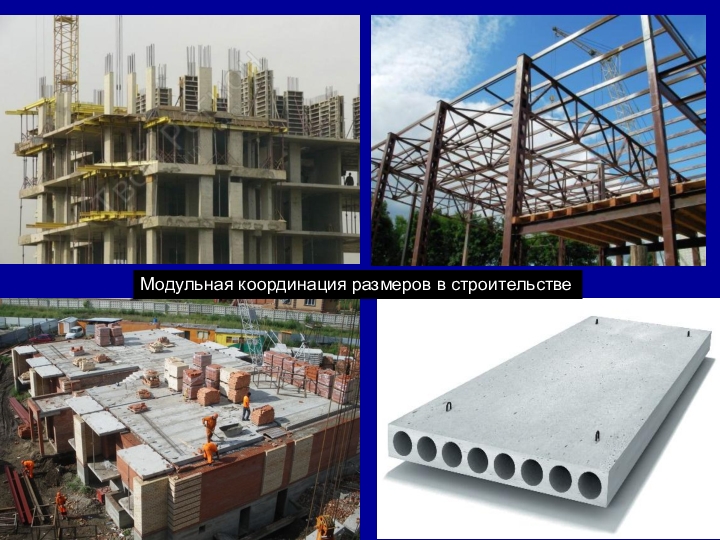

Слайд 67Модульная координация размеров в строительстве

Модульная координация размеров в строительстве

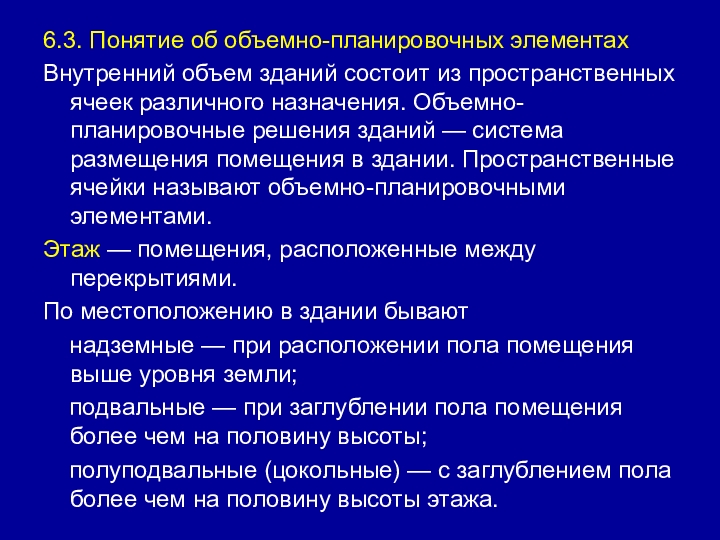

Слайд 686.3. Понятие об объемно-планировочных элементах
Внутренний объем зданий состоит из пространственных ячеек

различного назначения. Объемно-планировочные решения зданий — система размещения помещения в здании. Пространственные ячейки называют объемно-планировочными элементами.
Этаж — помещения, расположенные между перекрытиями.
По местоположению в здании бывают
надземные — при расположении пола помещения выше уровня земли;
подвальные — при заглублении пола помещения более чем на половину высоты;
полуподвальные (цокольные) — с заглублением пола более чем на половину высоты этажа.


6.3. Понятие об объемно-планировочных элементахВнутренний объем зданий состоит из пространственных ячеек различного назначения. Объемно-планировочные решения зданий —

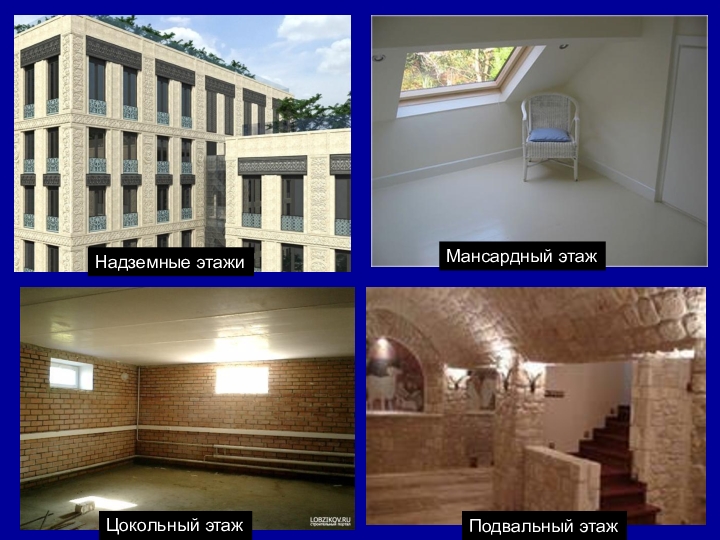

Слайд 69Цокольный этаж
Мансардный этаж
Надземные этажи
Подвальный этаж

Цокольный этажМансардный этажНадземные этажиПодвальный этаж

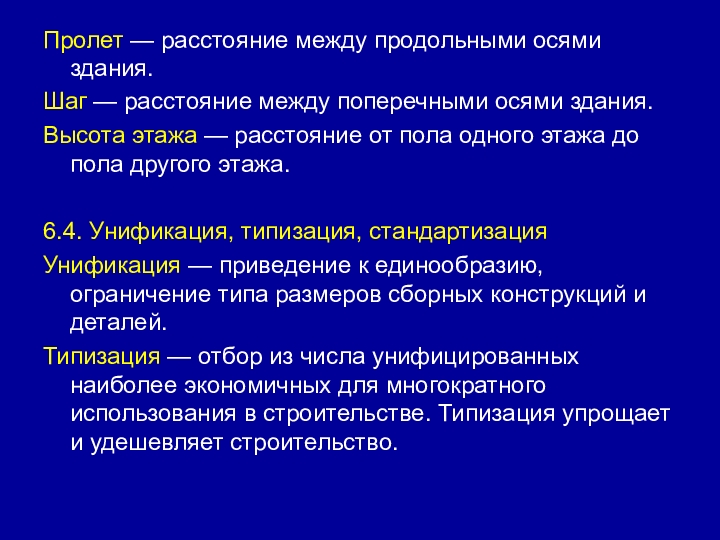

Слайд 70Пролет — расстояние между продольными осями здания.
Шаг — расстояние между поперечными

осями здания.
Высота этажа — расстояние от пола одного этажа до пола другого этажа.

6.4. Унификация, типизация, стандартизация
Унификация — приведение к единообразию, ограничение типа размеров сборных конструкций и деталей.
Типизация — отбор из числа унифицированных наиболее экономичных для многократного использования в строительстве. Типизация упрощает и удешевляет строительство.

Пролет — расстояние между продольными осями здания.Шаг — расстояние между поперечными осями здания.Высота этажа — расстояние от

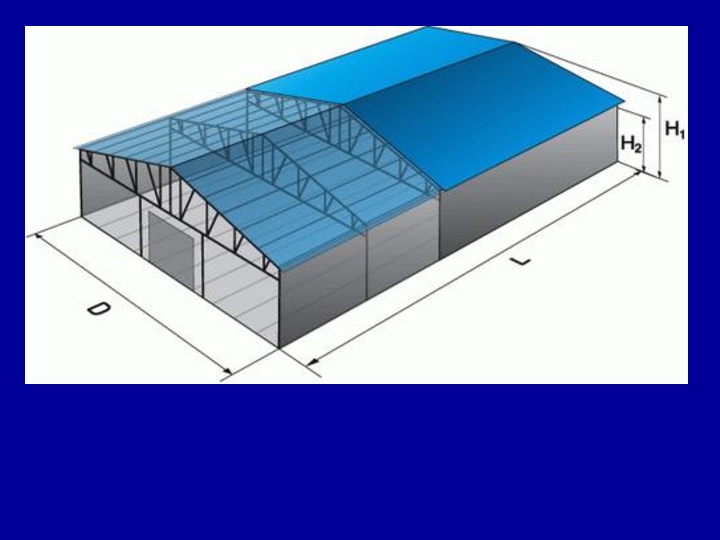

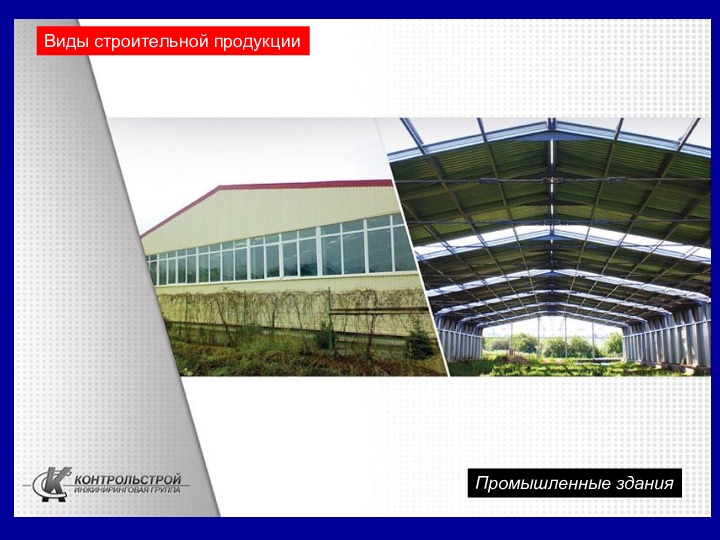

Слайд 71 Пролет и шаг в промышленных зданиях

Пролет и шаг в промышленных зданиях

Слайд 72Стандартизация — завершающий этап унификации и типизации строительных конструкций.
Для сокращения

числа сборных конструкций для массового строительства разработан единый сортамент.
Типизация в строительстве осуществляется на основе Единой Модульной Системы.
Размеры по правилам ЕМС назначают по базе модуля. Основной модуль (М) равен 100 мм.
При выборе размеров для зданий, конструкций пользуются укрупненным модулем:
6000 мм = 60М; 7200 мм = 72М.
Дробный модуль применяют для назначения сечений конструкций: 50 мм = ½М.

Стандартизация — завершающий этап унификации и типизации строительных конструкций. Для сокращения числа сборных конструкций для массового строительства

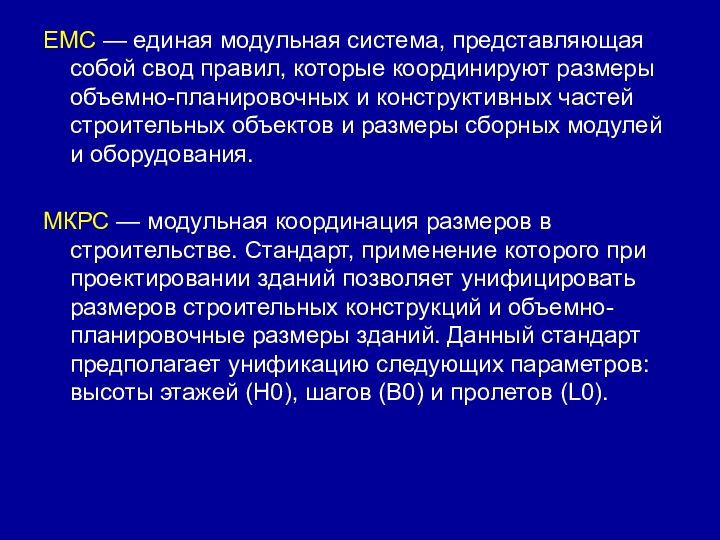

Слайд 73ЕМС — единая модульная система, представляющая собой свод правил, которые координируют

размеры объемно-планировочных и конструктивных частей строительных объектов и размеры сборных модулей и оборудования.

МКРС — модульная координация размеров в строительстве. Стандарт, применение которого при проектировании зданий позволяет унифицировать размеров строительных конструкций и объемно-планировочные размеры зданий. Данный стандарт предполагает унификацию следующих параметров: высоты этажей (Н0), шагов (В0) и пролетов (L0).

ЕМС — единая модульная система, представляющая собой свод правил, которые координируют размеры объемно-планировочных и конструктивных частей строительных

Слайд 75ЕМС основана на принципе кратности размеров. Размер любого из элементов здания

должен быть кратен величине, называемой модулем.

В модульной системе различают натурные, конструктивные и номинальные размеры.

1. Натурный размер — размер готового изделия. Этот размер также называют фактическим.

2. Номинальный размер — размер элементов строительных конструкций и изделий, расстояние между осями строительного объекта. Номинальный размер всегда должен быть кратен основному модулю.




ЕМС основана на принципе кратности размеров. Размер любого из элементов здания должен быть кратен величине, называемой модулем.

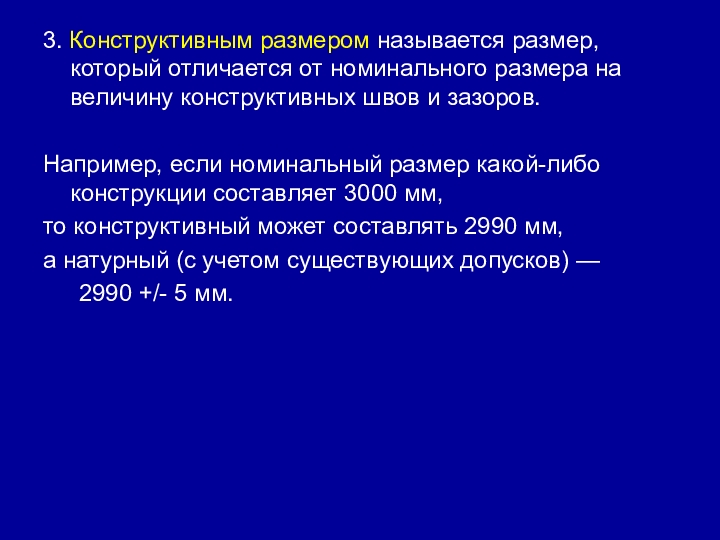

Слайд 763. Конструктивным размером называется размер, который отличается от номинального размера на

величину конструктивных швов и зазоров.

Например, если номинальный размер какой-либо конструкции составляет 3000 мм,
то конструктивный может составлять 2990 мм,
а натурный (с учетом существующих допусков) —
2990 +/- 5 мм.






3. Конструктивным размером называется размер, который отличается от номинального размера на величину конструктивных швов и зазоров.Например, если

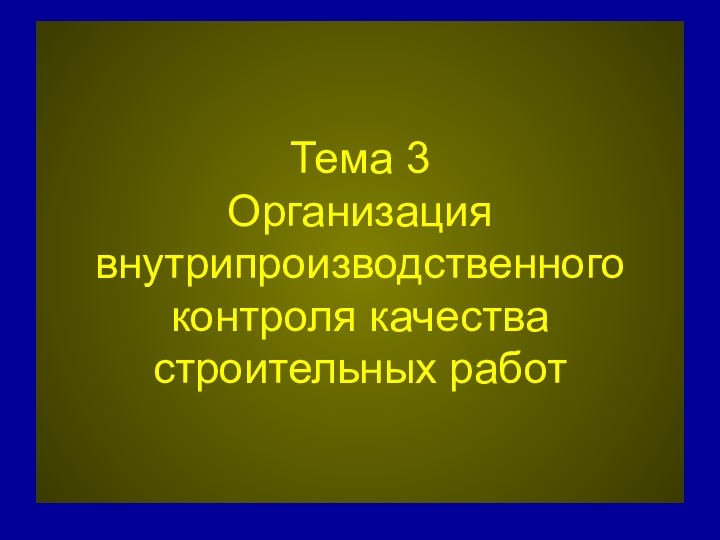

Слайд 77Тема 3 Организация внутрипроизводственного контроля качества строительных работ

Тема 3 Организация внутрипроизводственного контроля качества строительных работ

Слайд 78 Занятие (2 часа) Общие понятия о качестве строительной продукции.

Занятие (2 часа) Общие понятия о качестве строительной продукции.

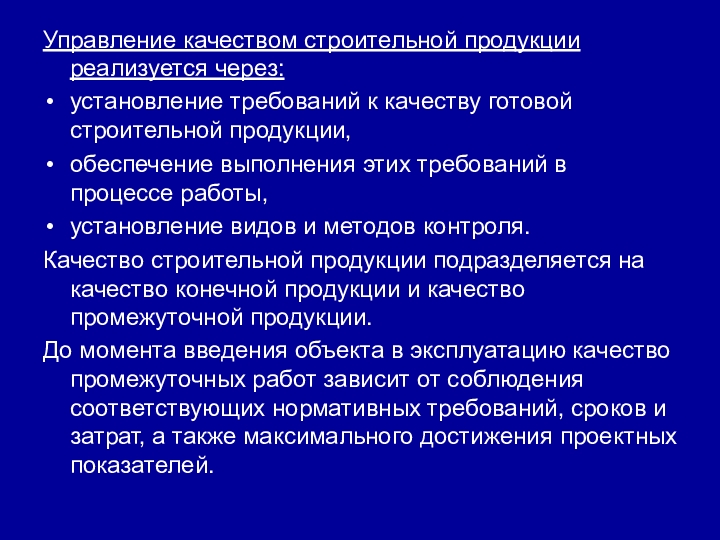

Слайд 79Управление качеством строительной продукции реализуется через:
установление требований к качеству готовой

строительной продукции,
обеспечение выполнения этих требований в процессе работы,
установление видов и методов контроля.

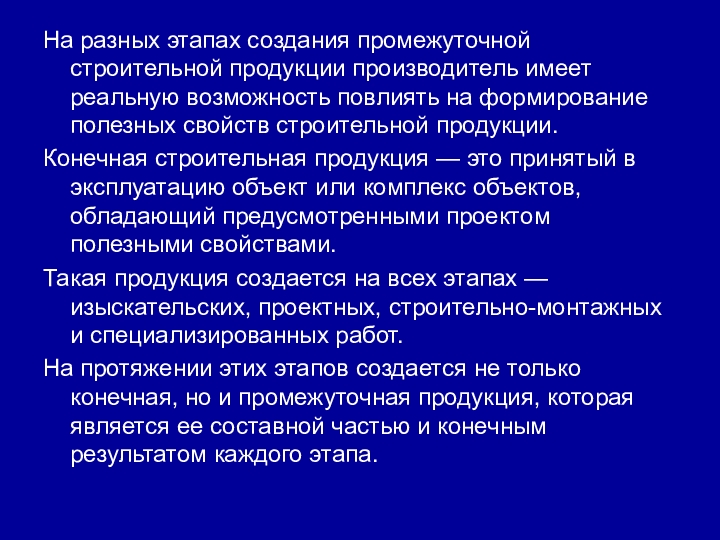

Качество строительной продукции подразделяется на качество конечной продукции и качество промежуточной продукции.
До момента введения объекта в эксплуатацию качество промежуточных работ зависит от соблюдения соответствующих нормативных требований, сроков и затрат, а также максимального достижения проектных показателей.
Управление качеством строительной продукции реализуется через: установление требований к качеству готовой строительной продукции, обеспечение выполнения этих требований

Слайд 80На разных этапах создания промежуточной строительной продукции производитель имеет реальную возможность

повлиять на формирование полезных свойств строительной продукции.
Конечная строительная продукция — это принятый в эксплуатацию объект или комплекс объектов, обладающий предусмотренными проектом полезными свойствами.
Такая продукция создается на всех этапах — изыскательских, проектных, строительно-монтажных и специализированных работ.
На протяжении этих этапов создается не только конечная, но и промежуточная продукция, которая является ее составной частью и конечным результатом каждого этапа.
На разных этапах создания промежуточной строительной продукции производитель имеет реальную возможность повлиять на формирование полезных свойств строительной

Слайд 81Спортивно-оздоровительные комплексы
Виды строительной продукции

Спортивно-оздоровительные комплексыВиды строительной продукции

Слайд 82Виды строительной продукции
Жилые здания

Виды строительной продукцииЖилые здания

Слайд 83Виды строительной продукции
Общественные здания

Виды строительной продукцииОбщественные здания

Слайд 84Спортивные сооружения
Виды строительной продукции

Спортивные сооруженияВиды строительной продукции

Слайд 85Виды строительной продукции
Промышленные здания

Виды строительной продукцииПромышленные здания

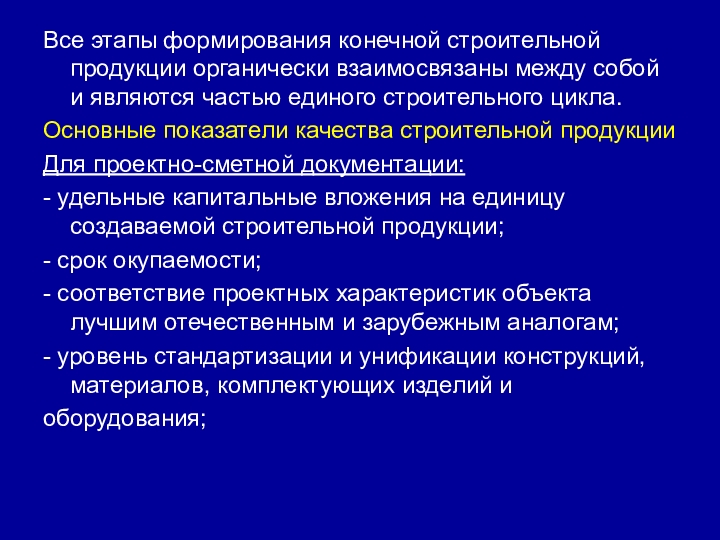

Слайд 86Все этапы формирования конечной строительной продукции органически взаимосвязаны между собой и

являются частью единого строительного цикла.
Основные показатели качества строительной продукции
Для проектно-сметной документации:
- удельные капитальные вложения на единицу создаваемой строительной продукции;
- срок окупаемости;
- соответствие проектных характеристик объекта лучшим отечественным и зарубежным аналогам;
- уровень стандартизации и унификации конструкций, материалов, комплектующих изделий и
оборудования;

Все этапы формирования конечной строительной продукции органически взаимосвязаны между собой и являются частью единого строительного цикла. Основные

Слайд 87- условия размещения объекта;
- уровень санитарно-гигиенической и экологической безопасности;
- срок и

затраты проектно-изыскательских работ;
- проектная надежность, долговечность, ремонтопригодность конечной строительной про­дукции.
Для производства строительно-монтажных работ:
- соответствие продукции проектно-сметной документации;
- фактические сроки и стоимость строительства объекта;
- объем допущенного брака и переделок;
- условия размещения объекта;- уровень санитарно-гигиенической и экологической безопасности;- срок и затраты проектно-изыскательских работ;- проектная надежность, долговечность,

Слайд 88- степень реализации предусмотренных проектом материалов, конструкций, комплектующих изделий;
уровень безопасности труда

и социально-бытовых условий производства.
Дефекты при производстве работ по их последствиям могут быть условно разбиты на следующие группы:
отступления от требований по отделке поверхностей, приводящие к неряшливому виду фасадов зданий, интерьеров, внешнего оформления инженерных сооружений и т. д.,
недостатки, ухудшающие эксплуатационные качества зданий и сооружений, приводящие к нарушению нормальных условий труда и отдыха, повышению затрат энергетических ресурсов для обслуживания, досрочным дорогостоящим ремонтам и т. д.,
- степень реализации предусмотренных проектом материалов, конструкций, комплектующих изделий;уровень безопасности труда и социально-бытовых условий производства.Дефекты при производстве

Слайд 89деформации конструкций, которые могут привести к аварийному состоянию зданий и сооружений,
несоблюдение

линейных размеров зданий и сооружений, а также их отдельных частей (допустимые отклонения в размерах устанавливают СНиПом в виде допусков).

Между этими группами дефектов невозможно провести четкие границы.
Так, из-за некачественно выполненной заделки панелей создается непривлекательный вид фасада и нарушается температурно-влажностный режим в помещениях.



деформации конструкций, которые могут привести к аварийному состоянию зданий и сооружений,несоблюдение линейных размеров зданий и сооружений, а

Слайд 90Из-за интенсивной коррозии закладных деталей здание приходит в аварийное состояние, что,

в свою очередь, требует выполнения сложных и трудоемких ремонтных работ.

Основными причинами низкого качества строительно-монтажных работ являются:
отступления от проектной технологии,
применение устаревших машин и несовершенного инструмента,
отсутствие должного контроля со стороны ИТР и др.


Из-за интенсивной коррозии закладных деталей здание приходит в аварийное состояние, что, в свою очередь, требует выполнения сложных

Слайд 91Брак из-за отсутствия контроля за качеством работ:
Некомпетенция строителей привела сразу к

двойному браку.

Изначально кладка стен была выполнена с нарушением строительных норм (СНиП 3.03.01-87), что привело к значительному отклонению стены от вертикальной оси – до 70мм
Согласно СНиП отклонение от вертикальной оси на один этаж допускается не более 10мм;
Брак из-за отсутствия контроля за качеством работ:Некомпетенция строителей привела сразу к двойному браку. Изначально кладка стен была

Слайд 92При выравнивании стены штукатурной смесью было допущено второе нарушение, а именно

не была установлена металлическая сетка.

Согласно СНиП 3.04.01-87, при толщине штукатурного слоя превышающей 30мм возникает необходимость штукатурить по мет. сетке.

Также были превышены все допустимые отклонения по вертикали до 50мм (допускаются отклонение по вертикальной оси на высоту помещения не более 5мм – при высококачественной штукатурке;
При выравнивании стены штукатурной смесью было допущено второе нарушение, а именно не была установлена металлическая сетка. Согласно

Слайд 93

Галерея брака

Из следующих снимков видно, что отслаивание штукатурного слоя произошло из-за

нарушения технологии производства штукатурных работ.

Согласно технологии, при высококачественной штукатурке выполняют три слоя: обрызг, грунт, накрывка. Поверхность перед выполнением штукатурных работ необходимо смочить грунтовкой, либо водой. Причиной брака стало несоблюдение последовательности технологического процесса.

Галерея бракаИз следующих снимков видно, что отслаивание штукатурного слоя произошло из-за нарушения технологии производства штукатурных работ. Согласно

Слайд 94Занятие (2 часа) Виды и методы контроля качества строительной продукции.

Занятие (2 часа) Виды и методы контроля качества строительной продукции.

Слайд 95Под контролем качества строительства подразумевается комплекс мероприятий, обеспечивающих наблюдение за осуществлением

требований проектов, строительных норм и правил, с обязательным установлением при проверках соответствия натуры предъявленным требованиям.

Целью любого контроля является как выявление, так и предупреждение дефектов.

Система контроля включает:
органы контроля,
методы контроля
средства контроля.
Под контролем качества строительства подразумевается комплекс мероприятий, обеспечивающих наблюдение за осуществлением требований проектов, строительных норм и правил,

Слайд 96Основные принципы, заложенные в систему контроля качества строительства, следующие:

-  прямая ответственность

за качество выполняемых работ возлагается на непосредственных исполнителей — рабочих, бригадиров, мастеров, производителей работ, главных инженеров (каждый на своем уровне);

-  квалификация специалистов, осуществляющих контроль.
Основные принципы, заложенные в систему контроля качества строительства, следующие:-  прямая ответственность за качество выполняемых работ возлагается на

Слайд 97Виды контроля классифицируются по следующим признакам.
В зависимости от места и времени

проведения контроля в технологическом процессе необходимо систематически проводить:
входной контроль,
операционный (или промежуточный),
лабораторный контроль,
геодезическим контроль,
приемочный контроль,
инспекционный контроль, .
2. В зависимости от охвата контролируемых параметров (объем контроля) осуществляют
сплошной контроль или выборочный.
Виды контроля классифицируются по следующим признакам.В зависимости от места и времени проведения контроля в технологическом процессе необходимо

Слайд 983. В зависимости от периодичности производят:
контроль непрерывный
контроль периодический,
летучий контроль (выполняемый

эпизодически).

4. В зависимости от применения средств контроля различают:
измерительный контроль;
визуальный контроль ;
технический осмотр ;
регистрационный контроль (анализ данных, зафиксированных в документах).


3. В зависимости от периодичности производят:контроль непрерывный контроль периодический,летучий контроль (выполняемый эпизодически).4. В зависимости от применения средств

Слайд 99Переход на рыночную систему хозяйствования существенно не изменил принципов внутреннего контроля

качества строительства, но существенно повысил заинтересованность строительных организаций в обеспечении высокого качества работ.

Это положительно отразилось как на архитектурных решениях зданий и планировочных комплексов, так и на качестве строительно-монтажных работ, особенно на стадии отделки зданий.

Однако международная практика показывает, что такая организация контроля качества - пройденный этап, и имеются более совершенные ее формы.
Переход на рыночную систему хозяйствования существенно не изменил принципов внутреннего контроля качества строительства, но существенно повысил заинтересованность

Слайд 100Таковыми являются системы качества, сущность которых состоит в объединении всех средств

обеспечения качества продукции в единую эффективную систему, включающую:
систему ответственности и материальной заинтересованности всех исполнителей в высоком качестве продукции, регламентируемую специальным внутренним документом "Руководством по качеству”, имеющим статус стандарта предприятия
систему рабочих инструкций на конкретные трудовые процессы
оснащение высокотехнологичным оборудованием, машинами, механизмами
высокую квалификацию персонала.


Таковыми являются системы качества, сущность которых состоит в объединении всех средств обеспечения качества продукции в единую эффективную

Слайд 101Виды и методы контроля качества строительной продукции.

Виды и методы контроля качества строительной продукции.

Слайд 102Технический надзор заказчика ведется постоянно в течение всего срока строительства.
Он

включает обязательное участие заказчика в освидетельствовании всех скрытых работ, в промежуточной приемке ответственных конструкций, в приемочных комиссиях.

Технический контроль качества выполняемых, заказчиком, подрядчиком строительных, ремонтных, монтажных и пусконаладочных работ на конкретном объекте и соответствия их проектным решениям.
Технический надзор заказчика ведется постоянно в течение всего срока строительства. Он включает обязательное участие заказчика в освидетельствовании

Слайд 103Технический надзор заказчика



Технический надзор заказчика

Слайд 104Авторский надзор проектировщика ведется также в течение всего периода строительства.
Он

должен обеспечивать точное выполнение проекта и требований нормативных документов.
На стройке ведется специальный журнал авторского надзора.
Государственный архитектурно-строительный надзор (ГАСН) осуществляет общий контроль всех звеньев строительного комплекса (изыскания, проектирование, строительство) на всех этапах.
ГАСН может проводить проверки любой стройки в любое время, требовать предъявления любого исполнительного документа имеет право останавливать строительство, штрафовать, возбуждать уголовные дела и т.д.

Авторский надзор проектировщика ведется также в течение всего периода строительства. Он должен обеспечивать точное выполнение проекта и

Слайд 105Авторский надзор проектировщика

Авторский надзор проектировщика

Слайд 106Сертификацией называется деятельность по установлению соответствия качества продукции требованиям стандартов или

других нормативов. Существуют специальные организации, которые занимаются оценкой этого соответствия и выдают специальный документ - "сертификат соответствия«.
Лицензирование - это установление компетентности организации и предоставление ей права заниматься соответствующей деятельностью (в данном случае - строительством, проектированием или изысканиями), т.е. выдача лицензии. Без лицензии организация не может предлагать свои услуги никаким заказчикам.
Сначала лицензия дается на короткий срок (1 год), затем на более длительный (З...5лет), всякий раз по истечении срока лицензии процедура подтверждения компетентности повторяется полностью.


Сертификацией называется деятельность по установлению соответствия качества продукции требованиям стандартов или других нормативов. Существуют специальные организации, которые

Слайд 108Занятие (2 часа) Входной и операционный контроль.

Занятие (2 часа) Входной и операционный контроль.

Слайд 1099.1. Входной контроль.
Входному контролю подлежат поступающие на строительство материалы, изделия, конструкции,

оборудование.
Проверяется:
соответствие их государственным стандартам, техническим условиям,
соответствие требованиям рабочей документации, паспортов, сертификатов и других документов, подтверждающих качество их изготовления.

На этапе входного контроля проверяется соблюдение правил транспортирования, разгрузки.
9.1. Входной контроль.Входному контролю подлежат поступающие на строительство материалы, изделия, конструкции, оборудование. Проверяется: соответствие их государственным стандартам,

Слайд 111Входной контроль строительных материалов
и изделий.

Входной контроль строительных материалови изделий.

Слайд 112Способы и методы входного контроля зависят от вида проверяемой продукции.
При

необходимости материалы и изделия испытывают в строительных лабораториях.
Входной контроль осуществляется службой обеспечения (снабжения) и комплектации. Ответственный за организацию входного контроля, проведение его и оформление результатов назначается приказом директора предприятия.

Анализ проектно-сметной документации также относится к этапу входного контроля, но организовывается и выполняется производственно-технической службой.
Способы и методы входного контроля зависят от вида проверяемой продукции. При необходимости материалы и изделия испытывают в

Слайд 113Решение о допуске проектной документации в производство принимает главный инженер предприятия,

оформляется его приказом об утверждении документации и пометкой об этом на каждом листе графических материалов проекта.

9.2. Операционный контроль
Операционный (или промежуточный) контроль осуществляется на строительных площадках в процессе выполнения производственных операций или строительных процессов и должен обеспечивать своевременное выявление дефектов, причин их возникновения и принятие м по их устранению и предупреждению.

Решение о допуске проектной документации в производство принимает главный инженер предприятия, оформляется его приказом об утверждении документации

Слайд 114Операционный контроль

Операционный контроль

Слайд 115Состав и содержание операционного контроля регламентируется указаниями ГОСТ.
Эти указания устанавливают

общий порядок проведения контроля выполнения строительно-монтажных и специальных работ при возведении зданий и сооружений различного назначения.
Задача операционного контроля заключается в обеспечении соответствия выполняемых строительно-монтажных и специальных работ проекту и требованиям нормативных документа (СНиП, ГОСТ, ОСТ и т. п.), а также в повышении ответственности непосредственно исполнителей за качество производимых работ.

Состав и содержание операционного контроля регламентируется указаниями ГОСТ. Эти указания устанавливают общий порядок проведения контроля выполнения строительно-монтажных

Слайд 116Промежуточный контроль проводится по схемам операционного контроля (СОКК).
Схема операционного контроля качества

должна содержать:
эскиз конструкции с указанием на нем точки приложения контроля;
ссылку на нормативный документ и требования его к качеству данной конструкции;
допустимые отклонения по СНиП;
основные технические характеристики материала или конструкции (прочность, морозостойкость, огнестойкость и т. д.);
перечень операций, выполнение которых должно проверить с ссылкой на то, кто осуществляет данный контроль — мастер, прораб);
Промежуточный контроль проводится по схемам операционного контроля (СОКК).Схема операционного контроля качества должна содержать:эскиз конструкции с указанием на

Слайд 117состав контроля;
способ контроля;
сроки (этапы) проведения;
перечень операций, контролируемых при участии строительной лаборатории,

геодезической службы, а также специалистов отдельных видов работ.
перечень скрытых работ, подлежащих сдаче представителю технического надзора заказчика (примеры оформления и содержания схемы операционного контроля будут приведены при изучении темы 3).






состав контроля;способ контроля;сроки (этапы) проведения;перечень операций, контролируемых при участии строительной лаборатории, геодезической службы, а также специалистов отдельных

Слайд 118Организация операционного контроля и проверка его выполнения возлагается на главных инженеров

предприятий, которые обязаны обеспечить инструктаж линейного инженерно- технического персонала (до начала работ) о порядке проведения операционного контроля с соответствующей записью в журнале работ по строительству объекта.
Прорабы (мастера), производящие операционный контроль работ, должны заполнять специальные статистические контрольные карты, в которых отражается выполненная операция с нарушением нормативных требований и не принятая с первого предъявления. Выявление в ходе операционного контроля дефекты, отклонения от проекта, ГОСТа, ОСТа быть устранены до начала выполнения последующих операций.

Организация операционного контроля и проверка его выполнения возлагается на главных инженеров предприятий, которые обязаны обеспечить инструктаж линейного

Слайд 119Занятие (2 часа) Приемочный контроль.

Занятие (2 часа) Приемочный контроль.

Слайд 12010.1. Приемочный контроль
При приемочном контроле необходимо производить проверку качества выполняемых

работ, а также скрытых работ и отдельных конструктивных элементов.
Скрытые работы подлежат освидетельствованию с составлением актов.

Акт освидетельствования скрытых работ должен составляться при их завершении.

При отсутствии актов освидетельствования скрытых работ запрещается выполнение последующих работ во всех случаях.
10.1. Приемочный контроль При приемочном контроле необходимо производить проверку качества выполняемых работ, а также скрытых работ и

Слайд 121Акт освидетельствования скрытых работ

Акт освидетельствования скрытых работ

Слайд 122Ответственные конструкции по мере их готовности подлежат приемке заказчиком с составлением

акта промежуточной приемки этих конструкций.

При приемочном контроле подрядная организация должна предъявлять заказчику следующую производственную документацию:
общий журнал работ;
журналы производства отдельных видов работ;
акты приемки ранее выполненных работ;
журналы (акты) лабораторных испытаний;
паспорта и сертификаты на материалы и изделия.
Ответственные конструкции по мере их готовности подлежат приемке заказчиком с составлением акта промежуточной приемки этих конструкций.При приемочном

Слайд 12310.2. Примерный перечень актов освидетельствования скрытых работ:
Подземная часть
1.  Устройство основания

под фундаменты, трубопроводы.
2.  Устройство обратных засыпок
3. Устройство фундаментов из сборных бетонных блоков
4. Армирование фундаментов
5. Акт на забивку пробной сваи, антикоррозийную защиту
6.  Устройство ростверка по ж/б сваям
7.  Армирование ростверка
10.2. Примерный перечень актов освидетельствования скрытых работ: Подземная часть1.  Устройство основания под фундаменты, трубопроводы.2.  Устройство обратных засыпок3.

Слайд 1248.  Устройство вертикальной и горизонтальной гидроизоляции
9. Акты на герметизацию вводов и

выпусков трубопроводов
10. Устройство деформационных швов фундаментов
11.Гидроизоляция стен подвала

Надземная часть (вариант – кирпичные стены)
Кирпичная кладка перегородок каждого этажа
Устройство деформационных швов
Монтаж плит перекрытий каждого этажа
Монтаж плит лоджий каждого этажа
Монтаж плит перемычек каждого этажа
Монтаж плит балконов каждого этажа
8.  Устройство вертикальной и горизонтальной гидроизоляции9. Акты на герметизацию вводов и выпусков трубопроводов10. Устройство деформационных швов фундаментов11.Гидроизоляция

Слайд 125Монтаж плит покрытий каждого этажа
Монтаж лестничных маршей и площадок
Устройство

вентиляционных каналов
Анкеровка плит перекрытия
Анкеровка плит покрытия
Устройство мусоропровода
Кирпичная кладка шахты лифта
Кирпичная кладка санузлов
Герметизация оконных блоков по фасаду
Установка оконных сливов


Монтаж плит покрытий каждого этажа Монтаж лестничных маршей и площадок Устройство вентиляционных каналов Анкеровка плит перекрытия Анкеровка

Слайд 126Надземная часть (панельный вариант)
Монтаж панелей наружных стен цокольного этажа
Монтаж панелей

на каждый этаж
Монтаж панелей технического этажа
Монтаж панелей машинного отделения
Монтаж панелей перекрытий на каждый этаж
Монтаж панелей покрытия
Монтаж сантехкабин на каждый этаж
Монтаж лестничных маршей и площадок на каждую секцию
Монтаж плит ограждения лоджий каждого этажа
Монтаж плит цветочниц на каждый этаж
Гидро- и теплоизоляция стыков панелей наружных стен
Надземная часть (панельный вариант)Монтаж панелей наружных стен цокольного этажа Монтаж панелей на каждый этаж Монтаж панелей технического

Слайд 127Монтаж вентиляционных блоков
Монтаж шахт лифта
Устройство деформационного шва
Монтаж ж/б

элементов кровли
Герметизация оконных блоков по фасаду
Деревянные конструкции
Установка дверных блоков каждого этажа
Установка оконных блоков каждого этажа
Установка подоконных досок каждого этажа
Теплоизоляция
Устройство каркаса теплоизоляции
Устройство гидроизоляции
Устройства каждого слоя теплоизоляции
Монтаж вентиляционных блоков Монтаж шахт лифта Устройство деформационного шва Монтаж ж/б элементов кровли Герметизация оконных блоков по

Слайд 128Кровля
Устройство основания
Устройства пароизоляции
Устройство теплоизоляции
Устройство стяжки
Устройство гидроизоляционного ковра


Устройство примыкания к трубам, парапету, телевизионным антеннам
Полы
Устройство оснований на каждом этаже
Устройство гидроизоляции на каждом этаже
Устройство теплоизоляции на каждом этаже
Устройство стяжки на каждом этаже
Устройство чистых полов
КровляУстройство основания Устройства пароизоляции Устройство теплоизоляции Устройство стяжки Устройство гидроизоляционного ковра Устройство примыкания к трубам, парапету, телевизионным

Слайд 129Тепловые сети
Осмотр дна траншеи
Устройство основания
Устройство канала
Устройство подвесных опор


Устройство неподвижных опор
Противокоррозионное покрытие трубопроводов и сварных швов
Устройство тепловых камер
Герметизация вводов
Устройство теплоизоляции
Акт о проведении растяжки компенсаторов
Обратная засыпка с уплотнением




Тепловые сетиОсмотр дна траншеи Устройство основания Устройство канала Устройство подвесных опор Устройство неподвижных опор Противокоррозионное покрытие трубопроводов

Слайд 130Наружные сети водоснабжения и канализации
Осмотр дна котлована
Устройство основания
Проверка прямолинейных

участков безнапорных трубопроводов
Устройство упоров
Проверка величины зазоров и выполнения уплотнений стыковых соединений
Устройство колодцев
Устройство камер
Противокоррозионная защита
Зачеканка, уплотнение соединений трубопроводов
Устройство обратной засыпки

Наружные сети водоснабжения и канализацииОсмотр дна котлована Устройство основания Проверка прямолинейных участков безнапорных трубопроводов Устройство упоров Проверка

Слайд 131Занятие (2 часа) Инспекционный и лабораторный контроли.

Занятие (2 часа) Инспекционный и лабораторный контроли.

Слайд 13211.1. Инспекционный контроль.
Согласно СНиП с целью проверки эффективности ранее выполненного

производственного контроля должен выборочно осуществляться инспекционный контроль.

Инспекционные проверки разделяются на:
комплексные;
целевые;
внеплановые;
повторные.
11.1. Инспекционный контроль. Согласно СНиП с целью проверки эффективности ранее выполненного производственного контроля должен выборочно осуществляться инспекционный

Слайд 133Комплексной инспекционной проверкой определяются:
соответствие работ требованиям проектов, стандартов, ТУ и др.;
соответствие

применяемых при производстве работ, материалов, изделий, полуфабрикатов, конструкций требованиям проектов, стандартов, ТУ;
состояние проведения входного, операционного, самоконтроля, а также ведение исполнительной технической документации на выполняемые работы;
соблюдение требований стандартов всех категорий.
Целевой инспекционной проверкой определяются:
выполнение решений, приказов предприятия по вопросам улучшения качества продукции;
выполнение мероприятий по повышению качества СМР, предусмотренных планами предприятия.
Комплексной инспекционной проверкой определяются:соответствие работ требованиям проектов, стандартов, ТУ и др.;соответствие применяемых при производстве работ, материалов, изделий,

Слайд 134Внеплановые проверки проводятся по заданиям руководства учреждения для выяснения конкретных обстоятельств

и принятия решений по отдельным вопросам особой важности и требующим срочного исполнения (низкое качество ремонт, сборки конструкций, применение бракованных материалов и изделий, предъявление рекламаций).

Повторные инспекционные проверки осуществляются при отсутствии своевременной информации от подразделения предприятия о принятых мерах по результатам подписания предыдущих инспекционных проверок и в случае сомнения в достоверности полученной информации.
Внеплановые проверки проводятся по заданиям руководства учреждения для выяснения конкретных обстоятельств и принятия решений по отдельным вопросам

Слайд 13511.2. Лабораторный контроль.

Для улучшения организации операционного контроля и достижения уверенности

в его эффективности на объектах строительства следует проводить лабораторный контроль.

Лаборатории оснащаются оборудованием и приборами, необходимыми для выполнения возложенных на них задач.

Используемые приборы, оборудование и средства измерений должны проверяться в установленном порядке.
11.2. Лабораторный контроль. Для улучшения организации операционного контроля и достижения уверенности в его эффективности на объектах строительства

Слайд 136Лабораторный контроль.

Лабораторный контроль.

Слайд 137Основными задачами, возлагаемыми на строительные лаборатории, являются:
проверка соответствия требованиям стандартов,

технических условий, паспортам и сертификатам, поступающих на строительство материалов, конструкций и изделий;
контроль состояния грунтов в основаниях (промерзание, оттаивание);
инструктаж производственного линейного персонала по работам в зимнее время (зимняя кладка и т. д.)
подбор составов бетонов, растворов, мастик и др.;
изготовление и испытание контрольных образцов бетона, раствора;
контроль дозирования и приготовления бетонов, растворов, мастик и составов;
Основными задачами, возлагаемыми на строительные лаборатории, являются: проверка соответствия требованиям стандартов, технических условий, паспортам и сертификатам, поступающих

Слайд 138Инструктаж производственного линейного персонала по работам в зимнее время

Инструктаж производственного линейного персонала по работам в зимнее время

Слайд 139Отбор и испытание
контрольных образцов бетона,

Отбор и испытание контрольных образцов бетона,

Слайд 140контроль соблюдения правил транспортировки, разгрузки, хранения конструкций и изделий;
определение прочности бетона

в конструкциях и изделиях неразрушающими методами;
контроль соблюдения технологических режимов при производстве строительно-монтажных работ;
разработка рекомендаций по монтажу ответственных конструкций;
разработка рекомендаций по заделке швов и стыков;
контроль и испытания сварных соединений;
участие в решении вопросов по распалубливанию бетона и нагрузке изготовленных из него конструкций и изделий;
контроль соблюдения правил транспортировки, разгрузки, хранения конструкций и изделий;определение прочности бетона в конструкциях и изделиях неразрушающими методами;контроль

Слайд 141Определение прочности бетона в конструкциях неразрушающими методами

Определение прочности бетона в конструкциях неразрушающими методами

Слайд 142Определение прочности бетона
механическими неразрушающими методами

Определение прочности бетона механическими неразрушающими методами

Слайд 143подготовка актов о некачественности строительных материалов, конструкций и изделий, поступающих на

строительство;
участие в оценке качества строительно-монтажных работ при приемке от исполнителей;
внесение руководству предприятий предложений о приостановлении производства работ, осуществляемых с нарушением нормативных требований, снижающих надежность (прочность, устойчивость и т. д.) конструкций.
подготовка актов о некачественности строительных материалов, конструкций и изделий, поступающих на строительство;участие в оценке качества строительно-монтажных работ

Слайд 144
Строительные лаборатории обязаны вести журналы:
контроля качества строительно-монтажных работ,
соблюдения технологических

режимов производства работ,
регистрации результатов осуществленного контроля и испытаний строительных материалов и изделий, подбора составов и пр.

Журналы, в которых отражаются результаты лабораторного контроля, должны быть прошнурованы и скреплены печатью.
Строительные лаборатории обязаны вести журналы: контроля качества строительно-монтажных работ, соблюдения технологических режимов производства работ, регистрации результатов осуществленного

Слайд 145Видео



Технический надзор



Смотреть

ВидеоТехнический надзорСмотреть

Слайд 146Занятие (2 часа) Приемка в эксплуатацию законченных строительством объектов.

Занятие (2 часа) Приемка в эксплуатацию законченных строительством объектов.

Слайд 147Согласно ст. 753 Гражданского кодекса Российской Федерации организация и осуществление приемки

результатов работ по строительству объекта являются функцией заказчика.
Расходы, связанные с приемкой в эксплуатацию объектов, законченных строительством, отнесены к затратам заказчика.
Порядок приемки работ установлен СНиП 3.01.04—87 «Приемка в эксплуатацию законченных строительством объектов. Основные положения».
На стадии сдачи-приемки работ каждая из сторон имеет определенные обязанности и несет ответственность за нарушение установленных правил.
Согласно ст. 753 Гражданского кодекса Российской Федерации организация и осуществление приемки результатов работ по строительству объекта являются

Слайд 148Заказчик несет ответственность за:
своевременную подготовку к эксплуатации и выпуск продукции вводимых

в действие объектов;
проведение комплексного опробования (вхолостую и в рабочем режиме) оборудования;
наладку технологических процессов;
ввод в эксплуатацию производственных мощностей и объектов в установленные сроки;
освоение проектных мощностей.
Проектная организация несет ответственность:
за соответствие мощностей и других технико-экономических показателей объекта, вводимого в эксплуатацию;
за освоение проектных мощностей.
Заказчик несет ответственность за:своевременную подготовку к эксплуатации и выпуск продукции вводимых в действие объектов;проведение комплексного опробования (вхолостую

Слайд 149Строительно-монтажные организации несут ответственность:
за выполнение строительно-монтажных работ в соответствии с проектом

и в установленные сроки;
за надлежащее качество этих работ;
проведение индивидуальных испытаний смонтированного ими оборудования;
за своевременное устранение недоделок, выявленных в процессе контроля СМР, комплексного опробования оборудования и при работе рабочей комиссии;
за своевременный ввод в действие производственных мощностей и объектов.
Строительно-монтажные организации несут ответственность:за выполнение строительно-монтажных работ в соответствии с проектом и в установленные сроки;за надлежащее качество

Слайд 150Рабочая комиссия создается заказчиком не позднее
5-дневного срока после письменного извещения

генерального подрядчика о готовности объекта или оборудования к сдаче.
Целью рабочей комиссии является подтверждение факта подготовленности объекта к эксплуатации или выпуску продукции.
Рабочей комиссии необходимо проверить:
соответствие объекта и смонтированного оборудования проекту;
соответствие выполненных СМР требованием СНиП;
результаты испытаний,
результаты комплексного опробования оборудования;
Рабочая комиссия создается заказчиком не позднее 5-дневного срока после письменного извещения генерального подрядчика о готовности объекта или

Слайд 151выполнение мероприятий по обеспечению на объекте условий труда в соответствии с

требованиями техники безопасности;
соблюдение санитарных норм;
соблюдение экологической защиты природной среды.

Результат проверки рабочей комиссией оформляется актом о готовности зданий, сооружений, законченных строительством, для предъявления государственной приемочной комиссии.
выполнение мероприятий по обеспечению на объекте условий труда в соответствии с требованиями техники безопасности; соблюдение санитарных норм;

Слайд 152Приемка в эксплуатацию
законченных строительством объектов

Приемка в эксплуатацию законченных строительством объектов

Слайд 153Для работы рабочей комиссии генеральным подрядчиком предоставляется следующая документация:
перечень организаций, участвующих

в производстве СМР, с указанием видов выполненных ими работ, фамилий и должностей работников, непосредственно ответственных за выполнение и качества этих работ;
данные (копии) о наличии соответствующих лицензий;
комплект рабочих чертежей на строительство предъявляемого к приемке объекта, оформленными в установленном порядке;
исполнительная геодезическая документация;
Для работы рабочей комиссии генеральным подрядчиком предоставляется следующая документация:перечень организаций, участвующих в производстве СМР, с указанием видов

Слайд 154сертификаты, технические паспорта или другие документы, удостоверяющие качество материалов, конструкций, деталей,

примененных при производстве СМР;
акты освидетельствования скрытых работ и акты промежуточной приемки отдельных ответственных конструкций;
акты об индивидуальных испытаниях смонтированного оборудования;
акты об испытании технологических трубопроводов, внутренних и наружных систем холодного и горячего водоснабжения, канализации, газоснабжения, отопления, вентиляции, дренажных устройств;
акты о выполнении герметизации вводов и выпусков инженерных коммуникаций в местах прохода их через подземную часть здания в соответствии с проектом;
сертификаты, технические паспорта или другие документы, удостоверяющие качество материалов, конструкций, деталей, примененных при производстве СМР;акты освидетельствования скрытых

Слайд 155акты испытаний сварных соединений;
акты об испытаниях электроустановок, внутренних и наружных электросетей;
акты

об испытаниях устройств телефонизации, радиофикации, телевидения, сигнализации и автоматизации;
акты об испытаниях устройств, обеспечивающих взрывобезопасность, пожаробезопасность, молниезащиту;
журналы производства работ;
журнал авторского надзора;
материалы обследований и проверок в процессе строительства органами надзора (ГАСН, санитарного, экологического, противопожарного надзоров).
акты испытаний сварных соединений;акты об испытаниях электроустановок, внутренних и наружных электросетей;акты об испытаниях устройств телефонизации, радиофикации, телевидения,

Слайд 156Перечисленная документация передается заказчику.

Председатель приемочной комиссии должен представить в орган, назначивший

комиссию:
акт о приемке объекта в эксплуатацию;
краткую докладную записку о приемке объекта, содержащую выводы комиссии о готовности объекта к нормальной эксплуатации;
предложения о дальнейшем использовании опыта проектирования и строительства вводимого в эксплуатацию объекта;
предложение об улучшении качества применяемого оборудования, технологических процессов, и повышении рентабельности предприятия и т. п.
Перечисленная документация передается заказчику.Председатель приемочной комиссии должен представить в орган, назначивший комиссию:акт о приемке объекта в эксплуатацию;краткую

Слайд 157Акт и докладная записка составляются в 5 экземплярах,
2 экземпляра предоставляются

органу, назначившему приемную комиссию,
2 экземпляра — для заказчика,
1 экземпляр — генеральному подрядчику.

Распоряжение (постановление, приказ) органа, назначившего комиссию, является правоустанавливающим документом для оформления права собственности на принятый в эксплуатацию объект

Акт и докладная записка составляются в 5 экземплярах, 2 экземпляра предоставляются органу, назначившему приемную комиссию, 2 экземпляра

Слайд 159Тема 3. Операционный контроль качества строительно-монтажных работ.

Тема 3. Операционный контроль качества строительно-монтажных работ.

Слайд 160Занятие (2 часа) Схема операционного контроля качества при разработке грунта в

котлованах экскаваторами.
Занятие (2 часа) Схема операционного контроля качества при разработке грунта в котлованах экскаваторами.

Слайд 161КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ПРИ РАЗРАБОТКЕ ГРУНТА В КОТЛОВАНАХ ЭКСКАВАТОРАМИ
Рис.14.1.

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ПРИ РАЗРАБОТКЕ ГРУНТА В КОТЛОВАНАХ ЭКСКАВАТОРАМИ Рис.14.1.

Слайд 162Состав контролируемых показателей, допустимые отклонения, объем и методы контроля при разработке

грунта в котловане экскаваторами должны соответствовать требованиям
СНиП 3.02.01-87:
1. Отклонения отметок дна выемок от проектных при черновой разработке (поз.1. рис.14.1.):
а) одноковшовыми экскаваторами, оснащенными ковшами с зубьями ( см. табл. 14.1.):
Состав контролируемых показателей, допустимые отклонения, объем и методы контроля при разработке грунта в котловане экскаваторами должны соответствовать

Слайд 163б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным оборудованием и другим специальным

оборудованием для планировочных работ, экскаваторами-планировщиками +5 см.
2. Отклонения отметок дна выемок в местах устройства фундаментов и укладки конструкций при окончательной разработке или после доработки недоборов и восполнения переборов
(поз.2. рис.14.1.) +5 см.
3. Расстояние между поверхностью откоса и боковой поверхностью возводимого в выемке сооружения (кроме искусственных оснований трубопроводов, коллекторов и пр.) при необходимости передвижения людей в пазухе (поз.3. рис.14.1.) ) - не менее 0,6 м в свету.

б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным оборудованием и другим специальным оборудованием для планировочных работ, экскаваторами-планировщиками +5

Слайд 1644. Наибольшая крутизна откосов котлованов, устраиваемых без крепления, в грунтах, находящихся

выше уровня подземных вод (с учетом капиллярного поднятия воды), в том числе в грунтах, осушенных с помощью искусственного водопонижения (поз.4. рис.14.1.) ) устанавливается в соответствии с таблицей 14.2., приведенной ниже.

4. Наибольшая крутизна откосов котлованов, устраиваемых без крепления, в грунтах, находящихся выше уровня подземных вод (с учетом

Слайд 165Табл. 14.2. Крутизна откосов котлованов в зависимости от видов грунтов
и

глубины выемки (СНиП 12-04-2002)
Табл. 14.2. Крутизна откосов котлованов в зависимости от видов грунтов и глубины выемки (СНиП 12-04-2002)

Слайд 1665. Крутизна откосов выемок глубиной более 5 м во всех случаях

и глубиной менее 5 м при гидрологических условиях и видах грунтов, не предусмотренных в предыдущем пункте, а также откосов, подвергающихся увлажнению, устанавливается проектом.
6. Максимальная глубина выемок с вертикальными стенами без креплений в нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается при их глубине не более:
5. Крутизна откосов выемок глубиной более 5 м во всех случаях и глубиной менее 5 м при

Слайд 1677. Наибольшую высоту вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых,

при среднесуточной температуре воздуха ниже
минус 2 °С допускается увеличивать по сравнению с установленной в предыдущем пункте на величину глубины промерзания грунта, но не более чем до 2 м.
8. Количество уступов и местных углублений в пределах котлована под жилые дома устанавливается:
7. Наибольшую высоту вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых, при среднесуточной температуре воздуха ниже минус

Слайд 168При этом отношение высоты уступа к его длине должно быть:

9. Вид

и характеристики вскрытого грунта естественных оснований под фундаменты и земляные сооружения - должны соответствовать проекту.
Не допускается размыв, размягчение, разрыхление или промерзание верхнего слоя грунта основания толщиной более 3 см.
10. Состояние откосов и дна котлована - не допускается сосредоточенная фильтрация, вынос грунта и оплывание откосов.
При этом отношение высоты уступа к его длине должно быть:9. Вид и характеристики вскрытого грунта естественных оснований

Слайд 16911. Разработка грунта котлованов в просадочных и набухающих грунтах допускается после

отвода поверхностных вод из котлована и прилегающей территории, размеры которой превышают с каждой стороны размеры разрабатываемой выемки по верху на величину:
для просадочных грунтов - не менее величины просадочной толщи, указанной в проекте, а при отсутствии указаний в проекте на 15 м при I типе
и 25 м при II типе грунтовых условий по просадочности;
для набухающих грунтов - не менее 15 м.

11. Разработка грунта котлованов в просадочных и набухающих грунтах допускается после отвода поверхностных вод из котлована и

Слайд 172Видео



Система нивелирования для экскаваторов

Смотреть

ВидеоСистема нивелирования для экскаваторовСмотреть

Слайд 173Занятие (2 часа) Схема операционного контроля качества при разработке грунта в

траншеях
Занятие (2 часа) Схема операционного контроля качества при разработке грунта в траншеях

Слайд 174КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ПРИ РАЗРАБОТКЕ ГРУНТА В ТРАНШЕЯХ
рис.15.1.

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ПРИ РАЗРАБОТКЕ ГРУНТА В ТРАНШЕЯХ рис.15.1.

Слайд 175Состав контролируемых показателей, допустимые отклонения, объем и методы контроля при разработке

грунта в траншеях должны соответствовать требованиям СНиП 3.02.01-87:
1. Отклонения отметок дна выемок от проектных при черновой разработке (поз.1. рис.15.1.):
а) одноковшовыми экскаваторами, оснащенными ковшами с зубьями:
для экскаваторов с механическим приводом по видам рабочего оборудования:

Состав контролируемых показателей, допустимые отклонения, объем и методы контроля при разработке грунта в траншеях должны соответствовать требованиям

Слайд 176
б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным оборудованием и другим специальным

оборудованием для планировочных работ, экскаваторами-планировщиками +5 см.

2. Отклонения отметок дна выемок в местах устройства фундаментов и укладки конструкций при окончательной разработке или ниже доработки недоборов и восполнения переборов
(поз.2.рис.15.1.) ±5 см.

б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным оборудованием и другим специальным оборудованием для планировочных работ, экскаваторами-планировщиками +5

Слайд 1773. Минимальная ширина траншеи должна приниматься в проекте наибольшей из числа

величин, удовлетворяющих следующим требованиям:

- под ленточные фундаменты и другие подземные конструкции (поз.3. рис.15.1.) должна включать ширину конструкции с учетом опалубки, толщины изоляции и креплений с добавлением 0,2 м с каждой стороны;

- под трубопроводы, кроме магистральных, с откосами 1:0,5 и круче (без учета креплений при стыковом соединении):


3. Минимальная ширина траншеи должна приниматься в проекте наибольшей из числа величин, удовлетворяющих следующим требованиям: - под

Слайд 178а) плетями или отдельными секциями при наружном диаметре труб D, м,

при сварном соединении:




б) то же, на участках, разрываемых траншейными экскаваторами под трубопроводы диаметром
до 219 мм, укладываемых без спуска людей в траншеи (узкотраншейный метод) D+0,2;

в) то же, на участках трубопровода, пригружаемого железобетонными пригрузами или анкерными устройствами - 2,2 D;

а) плетями или отдельными секциями при наружном диаметре труб D, м, при сварном соединении:б) то же, на

Слайд 179г) то же, на участках трубопровода, пригружаемого с помощью нетканых синтетических

материалов –
1,5 D;
д) отдельными трубами при наружном диаметре труб D, м, включительно:
- при сварном соединении:




г) то же, на участках трубопровода, пригружаемого с помощью нетканых синтетических материалов – 1,5 D;д) отдельными трубами

Слайд 180- под трубопроводы, кроме магистральных, с откосами положе 1:50:

- под трубопроводы, кроме магистральных, с откосами положе 1:50:

Слайд 1814. Минимальная ширина траншеи
при укладке магистральных трубопроводов:






5. Ширина вскрытия полос

дорог и городских проездов принимается:

- при бетонном покрытии или асфальтовом покрытии по бетонному основанию - на 10 см больше ширины траншеи по верху с каждой стороны с учетом креплений;

- при других конструкциях дорожных покрытий
на 25 см.

4. Минимальная ширина траншеи при укладке магистральных трубопроводов:5. Ширина вскрытия полос дорог и городских проездов принимается:- при

Слайд 1826. Отклонения от проектного продольного уклона дна траншеи под безнапорные трубопроводы,

водоотводных канав и других выемок с уклонами не должны превышать ±0,0005.

7. Наибольшая крутизна откосов траншей, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды), в том числе в грунтах, осушенных с помощью искусственного водопонижения ("m") - в соответствии с таблицей, расположенной ниже.
6. Отклонения от проектного продольного уклона дна траншеи под безнапорные трубопроводы, водоотводных канав и других выемок с

Слайд 183Табл.15.1. - Крутизна откосов котлованов в зависимости
от видов грунтов и

глубины выемки (СНиП 12-04-2002)
Табл.15.1. - Крутизна откосов котлованов в зависимости от видов грунтов и глубины выемки (СНиП 12-04-2002)

Слайд 1848. Крутизна откосов выемок глубиной более 5 м во всех случаях

и глубиной менее 5 м при гидрологических условиях и видов грунтов, не предусмотренных в п.7, а также откосов, подвергающихся увлажнению, должны устанавливаться проектом.

9. Максимальная глубина выемок с вертикальными стенками без креплений в нескальных и незамерзших грунтах, выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубину не более:
8. Крутизна откосов выемок глубиной более 5 м во всех случаях и глубиной менее 5 м при

Слайд 18510. Наибольшую высоту вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых,

при среднесуточной температуре воздуха ниже
минус 2 °С допускается увеличивать по сравнению с установленной в п.9 на величину глубины промерзания грунта, но не более чем до 2 м.
11. Количество уступов и местных углублений в пределах траншеи устанавливается:
в скальных грунтах не более 3;
в прочих грунтах не более 5.
При этом отношение высоты уступа к его длине должно быть 1:2 в глинистых грунтах
и 1:3 в песчаных грунтах.
10. Наибольшую высоту вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых, при среднесуточной температуре воздуха ниже минус

Слайд 18612. Вид и характеристики вскрытого грунта естественных оснований под фундаменты -

должны соответствовать проекту.
Не допускается размыв, размягчение, разрыхление или промерзание верхнего слоя грунта основания толщиной более 3 см.
13. Состояние откосов и дна траншеи - не допускается сосредоточенная фильтрация, вынос грунта и оплывание откосов.

12. Вид и характеристики вскрытого грунта естественных оснований под фундаменты - должны соответствовать проекту. Не допускается размыв,

Слайд 189Занятие (2 часа) Схема операционного контроля качества устройства свайных фундаментов

Занятие (2 часа) Схема операционного контроля качества устройства свайных фундаментов

Слайд 190СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА
УСТРОЙСТВА СВАЙНЫХ ФУНДАМЕНТОВ
Состав операций и средства контроля

СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВАУСТРОЙСТВА СВАЙНЫХ ФУНДАМЕНТОВСостав операций и средства контроля

Слайд 192Положения в плане забивных и набивных свай в соответствии с табл.

16.1.
Положения в плане забивных и набивных свай в соответствии с табл. 16.1.

Слайд 193табл. 16.1.

табл. 16.1.

Слайд 194Не допускается:
- погружать сваи с трещинами более

0,3 мм.

Требования к качеству применяемых конструкций
ГОСТ 19804-91 Сваи железобетонные. Технические условия.
Отклонения от проектных размеров свай, мм:
- по длине призматической части сваи при длине:
до 10 м включительно 40;
более 10 м 50;
- по размерам поперечного сечения 5;
- по толщине защитного слоя бетона 5;
- по длине острия сваи 30;
Не допускается: - погружать сваи с трещинами более 0,3 мм. Требования к качеству применяемых конструкций

Слайд 195- по смещению острия от центра поперечного сечения сваи

15;
- по расстоянию от центра подъемных петель до концов сваи 50;

Отклонения от прямой линии боковых граней свай в мм при длине свай:
- от 3 до 8 м 8;
- от 9 до 16 м 13.
Отклонение от перпендикулярности торцевой плоскости не должно превышать 0,015 размера поперечного сечения.
- по смещению острия от центра поперечного сечения сваи 15;- по расстоянию от центра подъемных

Слайд 196На поверхности свай не допускаются:
- раковины диаметром 15 мм и

глубиной 5 мм;
- наплывы бетона высотой более 5 мм;
- местные околы бетона на углах свай глубиной более 10 мм и общей длиной более 50 мм на 1 м свай;
- околы бетона и раковины в торце сваи;
- трещины, за исключением усадочных, шириной более 0,1 мм.


На поверхности свай не допускаются: - раковины диаметром 15 мм и глубиной 5 мм;- наплывы бетона высотой

Слайд 197Маркировка
На боковой поверхности сваи на расстоянии 50 см от торца

или на торце должны быть нанесены несмываемой краской:
товарный знак предприятия-изготовителя;
марка сваи;
дата изготовления сваи;
штамп ОТК;
масса сваи.
Каждая партия свай должна сопровождаться установленной формы документом о качестве.
Сваи должны храниться рассортированными по маркам в штабелях, высотой не более 2,5 м, горизонтальными рядами, остриями в одну сторону.
Маркировка На боковой поверхности сваи на расстоянии 50 см от торца или на торце должны быть нанесены

Слайд 198Между горизонтальными рядами свай должны быть уложены деревянные прокладки, расположенные рядом

с подъемными петлями или, в случае отсутствия петель, в местах, предусмотренных для захвата свай при их транспортировании.
Прокладки должны быть расположены по вертикали одна над другой/
Толщина прокладок должна быть на 20 мм больше высоты петель.

Между горизонтальными рядами свай должны быть уложены деревянные прокладки, расположенные рядом с подъемными петлями или, в случае

Слайд 199Указания по производству работ
СНиП 3.02.01-87 п.п. 11.5, 11.10.
Величина отказа забиваемых

свай или амплитуда колебаний в конце вибропогружения свай не должна превышать расчетной величины.
Отказ свай в конце забивки следует измерять с точностью до 0,1см.
Сваи длиной до 10 м, недопогруженные более чем на 15% проектной глубины, и сваи большей длины, недопогруженные более чем на 10% проектной глубины, но давшие отказ равный или менее расчетного, должны быть подвергнуты обследованию для выяснения причин, затрудняющих погружение, на основании которого должно быть принято решение о возможности использования имеющихся свай или погружения дополнительных.
Указания по производству работ СНиП 3.02.01-87 п.п. 11.5, 11.10.Величина отказа забиваемых свай или амплитуда колебаний в конце

Слайд 200Видео



Забивка свай


Смотреть

ВидеоЗабивка свайСмотреть

Слайд 201Занятие (2 часа) Схема операционного контроля качества на монтаж блоков ленточных

фундаментов
Занятие (2 часа) Схема операционного контроля качества на монтаж блоков ленточных фундаментов

Слайд 206Технические требования
СНиП 3.03.01-87 пп. 3.5, 3.6, 3.10,

Технические требования СНиП 3.03.01-87 пп. 3.5, 3.6, 3.10,

Слайд 207 Не допускается:

установка блоков фундаментов на покрытые водой и снегом основания;

применение

раствора, процесс схватывания которого уже начался, а также восстановление его пластичности путем добавления воды;

- загрязнение опорных поверхностей блоков.
Не допускается:установка блоков фундаментов на покрытые водой и снегом основания;применение раствора, процесс схватывания которого уже начался,

Слайд 208Требования к качеству применяемых конструкций
ГОСТ 13580-85*. Плиты железобетонные ленточных фундаментов.


Технические условия. ГОСТ 13579-78*. Блоки бетонные для стен подвалов. Технические условия.
Плиты
Категория поверхности: А7 Допускаемые отклонения длины и ширины:
- до 1000 мм - ±10 мм;
- св. 1000 до 1600 мм - ±10 мм;
- св. 1600 до 3200 мм - ±15 мм.
Отклонения положения монтажной петли над плоскостью плиты - +10; - 5 мм.
Требования к качеству применяемых конструкций ГОСТ 13580-85*. Плиты железобетонные ленточных фундаментов. Технические условия. ГОСТ 13579-78*. Блоки бетонные

Слайд 209Отклонения положения закладных изделий:
- в плоскости плиты - 10 мм;
из плоскости

плиты - 3 мм.

Непрямолинейность верхней плоскости плиты в любом сечении на всей длине или ширине:
- до 1000 мм - 2,5 мм;
- свыше 1000 до 1600 мм - 3,0 мм;
- свыше 1600 до 3200 мм - 4,0 мм.

Не допускаются:
- на поверхности плит раковины диаметром более 20 мм или сколы ребер глубиной более 20 мм.

Отклонения положения закладных изделий:- в плоскости плиты - 10 мм;из плоскости плиты - 3 мм.Непрямолинейность верхней плоскости

Слайд 210Блоки
Допускаемые отклонения размеров блоков:
- по длине - ±13 мм;
- по

ширине и высоте - ±8 мм;
- по размерам вырезов - ±5 мм.

Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм на всю длину и ширину блока.

Категория поверхностей блоков: А3, А5, А6 и А7.
При категории поверхности А7 требования по качеству поверхности блоков такие же, как и для плит.
Блоки Допускаемые отклонения размеров блоков:- по длине - ±13 мм;- по ширине и высоте - ±8 мм;-

Слайд 211Не допускаются:
- трещины, за исключением местных, поверхностных, усадочных шириной не более

0,1 мм;
- обнажение арматуры, за исключением выпусков.

Указания к производству работ
СНиП 3.03.01-87 пп. 3.5, 3.9, 3.10
Монтаж конструкций фундаментов разрешается производить только после выполнения всего комплекса земляных работ, разбивки осей и устройства основания.
До начала работ по устройству фундаментов подготовленное основание должно быть принято по акту комиссией с участием представителя технадзора заказчика.
Не допускаются:- трещины, за исключением местных, поверхностных, усадочных шириной не более 0,1 мм;- обнажение арматуры, за исключением

Слайд 212В акте должно быть отражено соответствие планового и высотного положения основания

требованиям проекта.
При разбивке основных осей фундаментов проекции осей должны быть перенесены на обноску.
В дальнейшем перенос основных осей на элементы фундаментов в процессе монтажа осуществляется от обноски.
До начала монтажа на верхних обрезах фундаментных плит и блоков и у их оснований должны быть нанесены несмываемой краской риски, фиксирующие положение осей плит и блоков.
Опорные поверхности плит и блоков должны быть очищены от загрязнения.
В акте должно быть отражено соответствие планового и высотного положения основания требованиям проекта.При разбивке основных осей фундаментов

Слайд 213Установку блоков ленточных фундаментов следует производить, начиная с установки маячных блоков

в углах здания и на пересечении осей.
Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей по двум взаимно перпендикулярным направлениям.
К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте.
Фундаментные блоки следует устанавливать на выравненный до проектной отметки слой песка.
Марки растворов, применяемых для устройства постели, должны быть указаны в проекте. Подвижность раствора должна составлять 5-7 см.
Установку блоков ленточных фундаментов следует производить, начиная с установки маячных блоков в углах здания и на пересечении

Слайд 214Видео


Фундамент из ФБС


Смотреть

ВидеоФундамент из ФБССмотреть

Слайд 215Занятие (2 часа) Схема операционного контроля качества устройства монолитных бетонных и

железобетонных фундаментов
Занятие (2 часа) Схема операционного контроля качества устройства монолитных бетонных и железобетонных фундаментов

Слайд 216Состав операций и средства контроля

Состав операций и средства контроля

Слайд 218Технические требования
СНиП 3.03.01-87 п.п. 2.112, 2.113.
Допускаемые отклонения:
- плоскостей от вертикали

или проектного наклона на всю высоту фундаментов 20 мм;
- отметок поверхностей и закладных изделий, служащих опорами для сборных железобетонных колонн и других сборных элементов 5 мм;
- горизонтальных плоскостей на всю длину выверяемого участка 20 мм;
- уклона опорных поверхностей фундаментов при опирании стальных колонн без подливки 0,0007;
- местных неровностей поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей 5 мм;
Технические требования СНиП 3.03.01-87 п.п. 2.112, 2.113.Допускаемые отклонения:- плоскостей от вертикали или проектного наклона на всю высоту

Слайд 219- длины элементов

20 мм;
- поперечного сечения элементов +6 мм,- 3 мм;



- длины элементов 20

Слайд 220- расположения анкерных болтов:
в плане внутри контура опоры

5 мм;
- в плане вне контура опоры 10 мм;
- по высоте контура опоры +20 мм;
разницы отметок по высоте на стыке двух смежных поверхностей 3 мм.

Приемку конструкций следует оформлять в установленном порядке актом освидетельствования скрытых работ или актом на приемку ответственных конструкций

- расположения анкерных болтов:в плане внутри контура опоры 5 мм; - в плане

Слайд 221Требования к качеству применяемых материалов
ГОСТ 7473 -

94. Смеси бетонные. Технические условия.
ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия.

Каждая партия бетонной смеси, отправляемая потребителю, должна иметь документ о качестве, в котором должны быть указаны:
- изготовитель дата и время отправки бетонной смеси;
- вид бетонной смеси и ее условное обозначение;
- номер состава бетонной смеси, класс бетона по прочности на сжатие;
- марка по средней плотности (для легких бетонов);
Требования к качеству применяемых материалов ГОСТ 7473 - 94. Смеси бетонные. Технические условия.

Слайд 222- вид и объем добавок;
- наибольшая крупность заполнителя, удобоукладываемость бетонной смеси;
-

номер сопроводительного документа;
- гарантии изготовителя;
- другие показатели при необходимости.

Применяемые способы транспортирования бетонной смеси должны исключать возможность попадания в смесь атмосферных осадков, нарушения однородности, потери цементного раствора, а также обеспечивать предохранение смеси в пути от вредного воздействия ветра и солнечных лучей.
- вид и объем добавок;- наибольшая крупность заполнителя, удобоукладываемость бетонной смеси;- номер сопроводительного документа;- гарантии изготовителя;- другие

Слайд 223Максимальная продолжительность транспортирования смесей 90 минут. Расслоившаяся смесь должна быть перемешана

на месте работ.
При входном контроле бетонной смеси на строительной площадке необходимо:
- проверить наличие паспорта на бетонную смесь и требуемых в нем данных;
- путем внешнего осмотра убедиться в отсутствии признаков расслоения бетонной смеси, в наличии в бетонной смеси требуемых фракций крупного заполнителя;
- при возникающих сомнениях в качестве бетонной смеси потребовать контрольной проверки по ГОСТ 10181-2000.
Максимальная продолжительность транспортирования смесей 90 минут. Расслоившаяся смесь должна быть перемешана на месте работ.При входном контроле бетонной

Слайд 224Транспортирование и подача бетонных смесей должны осуществляться специализированными средствами, обеспечивающими сохранение

заданных свойств бетонной смеси. Запрещается добавлять воду на месте укладки бетонной смеси для компенсации ее подвижности.
Указания по производству работ
СНиП 3.03.01-87 п.п. 2.8-2.16, 2.109, 2.110
Перед бетонированием основания, горизонтальные и наклонные бетонные поверхности рабочих швов должны быть очищены от мусора, грязи, масел, снега и льда, цементной пленки и др. Непосредственно перед укладкой бетонной смеси очищенные поверхности должны быть промыты водой и просушены струей воздуха.
Транспортирование и подача бетонных смесей должны осуществляться специализированными средствами, обеспечивающими сохранение заданных свойств бетонной смеси. Запрещается добавлять

Слайд 225Все конструкции и их элементы, закрываемые в процессе последующего производства работ

(подготовленные основания конструкций, арматура, закладные изделия и др., а также правильность установки и закрепления опалубки и поддерживающих ее элементов) должны быть приняты по акту.
Высота свободного сбрасывания бетонной смеси в опалубку слабоармированных конструкций
не более 4,5 м.
Бетонные смеси должны укладываться в бетонируемые конструкции горизонтальными слоями одинаковой толщины без разрывов, с последовательным направлением укладки в одну сторону во всех слоях.
Все конструкции и их элементы, закрываемые в процессе последующего производства работ (подготовленные основания конструкций, арматура, закладные изделия

Слайд 226Толщина укладываемых слоев бетонной смеси:
при уплотнении смеси тяжелыми подвесными вертикально расположенными

вибраторами –
на 5-10 см меньше длины рабочей части вибратора;
- при уплотнении смеси ручными глубинными вибраторами - не более 1,25 длины рабочей части вибратора.

При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру и закладные изделия, тяги и другие элементы крепления опалубки. Глубина погружения глубинного вибратора в бетонную смесь должна обеспечивать углубление его в ранее уложенный слой на 5-10 см.
Толщина укладываемых слоев бетонной смеси:при уплотнении смеси тяжелыми подвесными вертикально расположенными вибраторами – на 5-10 см меньше

Слайд 227Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса их действия,

поверхностных вибраторов - должен обеспечивать перекрытие на 100 мм площадкой вибратора границы уже провибрированного участка.
Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя.

Продолжительность перерыва между укладкой смежных слоев бетонной смеси без образования рабочего шва устанавливается строительной лабораторией.

Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса их действия, поверхностных вибраторов - должен обеспечивать перекрытие

Слайд 228Верхний уровень уложенной бетонной смеси должен быть на 50-70 мм ниже

верха щитов опалубки.

Мероприятия по уходу за бетоном, контроль за их выполнением и сроки распалубки должны устанавливаться ППР.

Минимальная прочность бетона при распалубке незагруженных конструкций 0,2-0,3 МПа.


Верхний уровень уложенной бетонной смеси должен быть на 50-70 мм ниже верха щитов опалубки.Мероприятия по уходу за

Слайд 229Видео



Заливка фундамента бетоном

Смотреть

ВидеоЗаливка фундамента бетономСмотреть

Слайд 230Занятие (2 часа) Схема операционного контроля качества кладки перегородок

Занятие (2 часа) Схема операционного контроля качества кладки перегородок

Слайд 231Состав операций и средства контроля

Состав операций и средства контроля

Слайд 233Технические требования
СНиП 3.03.01-87 п.п. 7.4, 7.6, 7.29, 7.90.
Допускаемые отклонения:
- толщины

конструкции 15 мм;
- ширины простенков - 15 мм;
- ширины проемов + 15 мм;
- смещения осей конструкции от разбивочных осей 10 мм;
- поверхностей кладки от вертикали: на один этаж 10 мм;
- рядов кладки от горизонтали на 10 м длины стены 15 мм;
- неровности на вертикальной поверхности кладки при наложении 2-х метровой рейки 10 мм.


Технические требования СНиП 3.03.01-87 п.п. 7.4, 7.6, 7.29, 7.90.Допускаемые отклонения:- толщины конструкции

Слайд 235Толщина швов армированной кладки - не более 16 мм.
Толщина швов кладки:
-

горизонтальных 12 мм; предельное отклонение 2; +3 мм;
- вертикальных 10 мм; предельное отклонение 2 мм.

Не допускается:
- ослабление конструкций бороздами, отверстиями, нишами, не предусмотренными проектом.

Толщина швов армированной кладки - не более 16 мм.Толщина швов кладки:- горизонтальных 12 мм; предельное отклонение 2;

Слайд 236Требования к качеству применяемых материалов
1. Кирпич и камни керамические

Требования к качеству применяемых материалов1. Кирпич и камни керамические

Слайд 237Непрямолинейность ребер и граней кирпича и камня, мм, не более:
по постели

3;
по ложку 4.
Отбитости углов и ребер глубиной от 10 до 15 мм - не более 2 шт.
Трещины протяженностью по постели полнотелого кирпича - до 30 мм,
пустотелых изделий не более чем до первого ряда пустот (на кирпиче - на всю толщину, на камнях - 1/2 ложковой или тычковой граней) не более 1 шт.
Общее количество кирпича и камней в партии, не отвечающих вышеприведенным требованиям, не должно превышать 5%. Количество половняка в партии не должно быть более 5%.
Непрямолинейность ребер и граней кирпича и камня, мм, не более:по постели

Слайд 238 2. Кирпич и камни керамические лицевые.
Отклонения от размеров, мм, не

более:
по длине 4;
по ширине 3;
по толщине +3, -2.
Непрямолинейность лицевых поверхностей и ребер, мм, не более:
по ложку - 3;
по тычку - 2.
Отбитость или притупленность углов и ребер длиной от 5 до 15 мм - не более 1 шт.
Общее количество кирпича и камней в партии, не отвечающих вышеприведенным требованиям, включая парный половняк не должно превышать 5%.
2. Кирпич и камни керамические лицевые.Отклонения от размеров, мм, не более:по длине

Слайд 2393. Кирпич и камни силикатные.
Отбитости углов и ребер глубиной от 10

до 15 мм –
1 шт. (для лицевых) - 3 шт. (для рядовых);
Недогас (дефекты от недогашенной смеси) не допускаются.
Трещины в рядовом кирпиче и камнях, пересекающие два смежных ребра одной ложковой грани и протяженностью до 40 мм по постелям, в количестве более одной на изделии не допускаются.
Количество изделий с указанными трещинами в партии не должно быть более 10%.
Количество половняка в партии лицевых изделий не должно быть более 2%, а рядовых - 3%.
Общее количество кирпича и камней с недопустимыми по количеству и размерам отбитостями в партии не должно быть более 5%.

3. Кирпич и камни силикатные.Отбитости углов и ребер глубиной от 10 до 15 мм – 1 шт.

Слайд 2404. Растворы строительные.
Подвижность растворной смеси:
при подаче растворонасосом 14 см;
для кладки из

обыкновенного кирпича 9 - 13 см;
для кладки из пустотелого кирпича или керамических камней 7 - 8 см.

Величина зерен песка в кладочных растворах должна быть не более 2,5 мм и не более 10% по массе.


4. Растворы строительные.Подвижность растворной смеси:при подаче растворонасосом 14 см;для кладки из обыкновенного кирпича 9 - 13

Слайд 241Указания по производству работ
СНиП 3.03.01-87 п.п 7.2, 7.13, 7.15.
Работы по

возведению перегородок должны выполняться в соответствии с проектом.
Раствор, применяемый при кладке, следует использовать до начала схватывания и периодически перемешивать во время использования.
Применение обезвоженных растворов не допускается.
Высота неармированных перегородок, не раскрепленных перекрытиями или временными креплениями, не должна превышать:
- для перегородок толщиной 12 см 1,8 м;
- то же толщиной 9 см 1,5 м.
Указания по производству работ СНиП 3.03.01-87 п.п 7.2, 7.13, 7.15.Работы по возведению перегородок должны выполняться в соответствии

Слайд 242При возведении перегородки, связанной со стенами, при расстоянии между ними:
- не

превышающем 3,5 Н допускаемую высоту перегородки можно увеличивать на 15 %,
- при расстоянии не более 2,5 Н - на 25 %,
при расстоянии не более 1,5 Н - на 40 %
(где Н - высота стен).

Вертикальность кладки, горизонтальность ее рядов необходимо проверять по ходу выполнения кладки (через 0,5 - 0,6 м высоты) с указанием обнаруженных отклонений в пределах яруса.

При возведении перегородки, связанной со стенами, при расстоянии между ними:- не превышающем 3,5 Н допускаемую высоту перегородки

Слайд 243Видео


Кладка кирпичной перегородки


Смотреть

ВидеоКладка кирпичной перегородкиСмотреть

Слайд 244Занятие (2 часа) Схема операционного контроля качества кладки стен.

Занятие (2 часа) Схема операционного контроля качества кладки стен.

Слайд 245Состав операций и средства контроля

Состав операций и средства контроля

Слайд 247Технические требования
СНиП 3.03.01-87 п.п. 7.3, 7.4, 7.6, 7.21, 7.29, 7.90.
Допускаемые

отклонения:
- глубины не заполненных раствором швов, при кладке впустошовку с лицевой стороны 15 мм;
- толщины конструкции 15 мм;
- ширины простенков -15 мм;
- отметок опорных поверхностей -10 мм;
- ширины проемов 15 мм;
- смещения вертикальных осей оконных проемов от вертикали 20 мм.
- смещения осей конструкции от разбивочных осей 10 мм;

Технические требования СНиП 3.03.01-87 п.п. 7.3, 7.4, 7.6, 7.21, 7.29, 7.90.Допускаемые отклонения:- глубины не заполненных раствором швов,

Слайд 249 - поверхностей и углов кладки от вертикали:
- на один

этаж - 10 мм;
на здание высотой более двух этажей 30 мм;
рядов кладки от горизонтали на 10 м длины стены 15 мм;
неровности на вертикальной поверхности кладки при наложении 2-х метровой рейки 10 мм;
размеров сечений вентиляционных каналов 5 мм.

Толщина швов кладки:
- горизонтальных 12 мм, предельное отклонение -2; +3 мм;
- вертикальных 10 мм, предельное отклонение 2 мм;

Толщина швов армированной кладки - не более 16 мм.
- поверхностей и углов кладки от вертикали: - на один этаж - 10 мм;на здание высотой

Слайд 250Не допускается:
- ослабление каменных конструкций бороздами, отверстиями, нишами, не предусмотренными проектом;
применение

силикатного кирпича для кладки цоколей зданий.
Требования к качеству применяемых материалов
ГОСТ 530-2007 Кирпич и камни керамические. Технические условия.
ГОСТ 530-2007 Кирпич и камни керамические лицевые. Технические условия.
ГОСТ 379-95 Кирпич и камни силикатные. Технические условия.
ГОСТ 28013-98 Растворы строительные. Общие технические условия.
Не допускается:- ослабление каменных конструкций бороздами, отверстиями, нишами, не предусмотренными проектом;применение силикатного кирпича для кладки цоколей зданий.Требования

Слайд 251Указания по производству работ
СНиП 3.03.01-87 п.п. 7.7 - 7.10, 7.17

- 7.19, 7.28, 7.86.
Возведение каменных конструкций последующего этажа допускается только после укладки несущих конструкций перекрытий возведенного этажа, анкеровки стен и замоноличивания швов между плитами перекрытий.
Тычковые ряды в кладке необходимо укладывать из целых кирпичей и камней всех видов.
Независимо от принятой системы перевязки швов укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен, в выступающих рядах кладки (карнизах, поясах и т.д.), под опорные части балок, прогонов, плит, перекрытий, балконов, под мауэрлаты и другие сборные конструкции является обязательной.
Указания по производству работ СНиП 3.03.01-87 п.п. 7.7 - 7.10, 7.17 - 7.19, 7.28, 7.86.Возведение каменных конструкций

Слайд 252При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые

ряды кладки.
Кирпичные простенки шириной в два с половиной кирпича и менее, рядовые кирпичные перемычки и карнизы следует возводить из отборного целого кирпича.
Применение кирпича-половняка допускается только в кладке забутовочных рядов и мало нагруженных участков стен под окнами в количестве не более 10%.
При возведении стен из керамических камней в свешивающихся карнизов, поясков, парапетов, брандмауэров, где требуется теска кирпича, должен применяться полнотелый или специальный (профильный) лицевой кирпич морозостойкостью не менее Мрз25 с защитой от увлажнения.
При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.Кирпичные простенки шириной в два

Слайд 253Вентиляционные каналы в стенах следует выполнять из керамического полнотелого кирпича марки

100.
При вынужденных разрывах кладку необходимо выполнять в виде наклонной или вертикальной штрабы. При выполнении разрыва кладки вертикальной штрабой кладку следует армировать с расстоянием до 1,5м по высоте кладки, а так же на уровне каждого перекрытия.
Разность высот возводимой кладки на смежных захватках не должно превышать высоты этажа.
При поперечном армировании простенков сетки следует изготовлять и укладывать так, чтобы было не менее двух арматурных стержней, выступающих на 2-3 мм на внутреннюю поверхность простенка.
Вентиляционные каналы в стенах следует выполнять из керамического полнотелого кирпича марки 100.При вынужденных разрывах кладку необходимо выполнять

Слайд 254После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и

отметок верха кладки независимо от промежуточных проверок горизонтальности ее рядов.
Приемку выполненных каменных конструкций следует производить до оштукатуривания поверхностей.
При возведении каменных стен следует освидетельствовать скрытые работы с составлением актов на:
- армирование стен;
- устройство деформационных швов;
- места опирания несущих сборных элементов;
- закрепления в кладке карнизов, балконов;
- устройство вентиляционных и дымовых каналов.



После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных

Слайд 255Видео



Керамический кирпич


Смотреть

ВидеоКерамический кирпичСмотреть

Слайд 256Занятие (2 часа) Схема операционного контроля качества устройства кровли металлической.

Занятие (2 часа) Схема операционного контроля качества устройства кровли металлической.

Слайд 257СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА
УСТРОЙСТВА КРОВЛИ МЕТАЛЛИЧЕСКОЙ

Состав операций и средства контроля


СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА УСТРОЙСТВА КРОВЛИ МЕТАЛЛИЧЕСКОЙСостав операций и средства контроля

Слайд 259Технические требования
СНиП 3.04.01-87 п. 2.45.

Допускаемые отклонения:
Соединение картин, располагаемых вдоль стока

воды осуществляется лежачим фальцем.

При уклоне крыш:
30 град. - двойной с промазкой суриковой замазкой;
30 град. - одинарный.

Соединение картин в ребрах, скатах и коньках осуществляется стоячими фальцами.
Технические требования СНиП 3.04.01-87 п. 2.45.Допускаемые отклонения:Соединение картин, располагаемых вдоль стока воды осуществляется лежачим фальцем.При уклоне крыш:

Слайд 261Величина отгибов картин для устройства фальцев:

- для лежачих - 15 мм;
-

для стоячих - 20 мм для одной и 35 мм для другой, смежной с ним стороны.
Высота стоячих фальцев 252 мм.

Фальцы соседних картин на противоположных скатах крыши должны быть смещены не менее 50 мм. Высота борта желоба не менее 150 мм.
Должно быть жесткое крепление картин к обрешетке.



Величина отгибов картин для устройства фальцев:- для лежачих - 15 мм;- для стоячих - 20 мм для

Слайд 262Требования к качеству применяемых материалов
ТУ 401-11-21-89 Элементы металлической кровли.

Размеры элементов

кровли и их допускаемые отклонения не должны превышать данных, приведенных в таблице.
Требования к качеству применяемых материалов ТУ 401-11-21-89 Элементы металлической кровли.Размеры элементов кровли и их допускаемые отклонения не

Слайд 263Допускаемые отклонения по размерам фальцев всех элементов 2 мм.
Допускаемое коробление полотен:
-по

длине 5 мм;
-по ширине 2 мм.
Разность длин диагоналей картин не должна превышать 3 мм.
Каждая партия изделий должна сопровождаться документом, удостоверяющим их качество, где указывается:
наименование и адрес предприятия-изготовителя;
номер и дата выдачи документа;
количество элементов в партии,
масса в кг.
Допускаемые отклонения по размерам фальцев всех элементов 2 мм.Допускаемое коробление полотен:-по длине 5 мм;-по ширине

Слайд 264Элементы должны храниться под навесом: картины в пакетах по 100 шт.,

переложенными деревянными прокладками; желоба и свесы - в контейнерах.
Указания по производству работ.
СНиП 3.04-01-87 п.п.2.39, 2.45
При устройстве обрешетки под кровлю должны соблюдать следующие требования:
-расстояние между элементами обрешетки соответствовать проектному (не более 250 мм).
-в местах покрытия карнизных свесов, разжелобков и ендов необходимо устраивать из досок сплошными;
-в местах расположения лежачих фальцев обрешетку необходимо устраивать из доски.
Элементы должны храниться под навесом: картины в пакетах по 100 шт., переложенными деревянными прокладками; желоба и свесы

Слайд 265По сплошной обрешетке карнизного свеса необходимо укладывать подкладочный слой из толи,

наклеенного на всю ширину карниза, а в зоне лотка - лист кровельной стали.
В местах сопряжения разжелобков с желобами следует укладывать подкладочный слой из картин кровельной стали бывшей в употреблении.
Крепление картин к обрешетке следует осуществлять клеммерами, пропущенными между фальцами и
Т- образными костылями.
Необходимо тщательно обрабатывать места примыкания покрытия к вентиляционным трубам, слуховым окнам, парапетам.
Борт желоба отгибается под угол 90 при установке на крыше.
По сплошной обрешетке карнизного свеса необходимо укладывать подкладочный слой из толи, наклеенного на всю ширину карниза, а

Слайд 266Не допускаются:

-отступление от проекта по соединению картин, защите мест примыканий к

конструкциям и сопряжений в разных плоскостях;

-видимые просветы в покрытии при осмотре кровли из чердачных помещений;

-отсутствие промазки двойных лежачих фальцев в соединениях картин на покрытии с уклоном менее 30;

-применять листовую неоцинкованную сталь.
Не допускаются:-отступление от проекта по соединению картин, защите мест примыканий к конструкциям и сопряжений в разных плоскостях;-видимые

Слайд 267Видео



Фальцевая кровля


Смотреть

ВидеоФальцевая кровляСмотреть

Слайд 269Занятие (2 часа) Схема операционного контроля качества ремонта и устройства кровли

из штучных материалов.
Занятие (2 часа) Схема операционного контроля качества ремонта и устройства кровли из штучных материалов.

Слайд 270Показатели качества

Показатели качества

Слайд 271Продолжение табл.

Продолжение табл.

Слайд 272Окончание табл.

Окончание табл.

Слайд 273Технические требования
Величина карнизного свеса первого ряда кровельных штучных материалов:
для асбоцементных

волнистых листов на крышах с неорганизованным водостоком 100 мм
с подвесными желобами 50 мм
для асбоцементных плоских листов 30 мм
для волнистых пластмассовых листов 100 мм

Величина отгиба для стоячего фальца:
у одного листа 20 мм
у другого листа 35 мм
для лежачих фальцев 15 мм


Технические требованияВеличина карнизного свеса первого ряда кровельных штучных материалов: для асбоцементных волнистых листов на крышах с неорганизованным

Слайд 274Неровности поверхности оснований: (поз.1. рис.23.1.)
при проверке трехметровой рейкой
не менее 5

мм
поперек ската - не менее 10 мм

Размеры напуска при устройстве кровель:
(поз.2. рис.23.1.)
из асбоцементных волнистых листов обыкновенного профиля 120…140 мм
из асбоцементных волнистых листов унифицированного и усиленных профилей 200 мм
из асбоцементных плоских листов 75 мм
из волнистых пластмассовых листов 120 мм


Неровности поверхности оснований: (поз.1. рис.23.1.)при проверке трехметровой рейкой не менее 5 мм поперек ската - не менее

Слайд 275рис.23.1.

рис.23.1.

Слайд 276Величина захода асбоцементных кровель в борозды выступающих конструкций - не менее

100 мм
Величина захода штучных материалов за кромку лотка - не менее 100 мм
Величина напуска фасонных деталей на разжелобки, карнизы, ребра скатов - не менее 100 мм
(поз.3. рис.23.1)
Шаг крепления водосточных труб штырями с ухватами 120 мм

Ширина лотка:
в верхней части - не менее 250 мм
в нижней части - не менее 500 мм


Величина захода асбоцементных кровель в борозды выступающих конструкций - не менее 100 ммВеличина захода штучных материалов за

Слайд 277Зазор между стыкуемыми обрезанными углами:
для листов ВО 3…4 мм
для листов

СВ, ВУ, УВ - не более 10 мм
Расстояние от водосточных труб до стены 120 мм

Обязательные требования
1. Ендовы, разжелобки, карнизы с настенными желобами и другие части асбестоцементных кровель должны покрываться листовой оцинкованной сталью.

2. Зазоры между отделкой ендов, разжелобков и поверхностью волнистых листов должны быть заделаны замазкой или цементно-известковым раствором с добавкой волокнистых материалов.

Зазор между стыкуемыми обрезанными углами:для листов ВО 3…4 ммдля листов СВ, ВУ, УВ - не более

Слайд 2783. Коньки и ребра на кровлях (за исключением деревянных) должны быть

перекрыты фасонными частями.

4. Гвозди, шурупы, кнопки, скобы и шайбы закрепления кровельных штучных материалов применять оцинкованные.

5. Элементы кровли не должны иметь сколов, трещин.

6. При частичной или полной замене кровельных покрытий необходимо предварительно выполнить ремонт несущих конструкций крыши и основания под кровлю.


3. Коньки и ребра на кровлях (за исключением деревянных) должны быть перекрыты фасонными частями.4. Гвозди, шурупы, кнопки,

Слайд 281Видео



Кровля
из металлочерепицы


Смотреть

ВидеоКровля из металлочерепицыСмотреть

Слайд 282Занятие (2 часа) Схема операционного контроля качества установки оконных блоков из

поливинихлоридных профилей
Занятие (2 часа) Схема операционного контроля качества установки оконных блоков из поливинихлоридных профилей

Слайд 283Основными документами при операционном контроле установки оконных блоков из поливинилхлоридных профилей

являются следующие нормативные документы:
- СНиП 3.03.01-87 "Несущие и ограждающие конструкции";
- ГОСТ 30674-99 "Блоки оконные из поливинилхлоридных профилей. Технические условия";
- ГОСТ 30673 "Профили поливинилхлоридные для оконных и дверных блоков. Технические условия";
- ГОСТ 23166-99 "Блоки оконные. Общие технические условия";

Основными документами при операционном контроле установки оконных блоков из поливинилхлоридных профилей являются следующие нормативные документы: - СНиП

Слайд 284Табл.1.

Табл.1.

Слайд 287Подготовительные работы
1. Подготовку поверхностей оконных проемов оценивают визуально. Геометрические размеры

и размеры дефектов измеряют при помощи рулетки по ГОСТ 7502, линейки по ГОСТ 427, штангенциркуля по ГОСТ 166 с использованием методов по ГОСТ 26433.0, ГОСТ 26433.1 и ГОСТ 26433.2.

Кромки и поверхности наружных и внутренних откосов не должны иметь выколов, раковин, наплывов раствора и других повреждений высотой (глубиной) более 10 мм;
Подготовительные работы 1. Подготовку поверхностей оконных проемов оценивают визуально. Геометрические размеры и размеры дефектов измеряют при помощи

Слайд 288В соответствии с нормативами ГОСТ 30971-2002, п.5.6.3 и СНиП 3.03.01-87.
номинальные размеры

и конфигурация оконных проемов должны соответствовать установленным в рабочей проектной документации.
Рекомендуемые предельные отклонения от номинальных размеров высоты и ширины проема: +15 мм;
отклонение от вертикали и горизонтали не должно превышать 4,0 мм на 1 м, но не более 8 мм на всю высоту или ширину проема.
Отклонения от вертикали и горизонтали должны находиться в поле допусков отклонений по высоте и ширине;
В соответствии с нормативами ГОСТ 30971-2002, п.5.6.3 и СНиП 3.03.01-87.номинальные размеры и конфигурация оконных проемов должны соответствовать

Слайд 289- смещение вертикальных осей оконных проемов от вертикали не должны превышать

20 мм.
Качество подготовки оконных проемов оформляют актом сдачи-приемки оконных проемов.

2. Номинальные размеры оконных блоков, рамочных элементов, узлов, деталей, расположения оконных приборов, функциональных отверстий и предельные отклонения от них устанавливают в нормативной и технической документации, а также в рабочих чертежах на изготовление конкретных видов изделий. Предельные отклонения номинальных габаритных размеров оконных блоков не должны превышать +2 ... -1 мм.
- смещение вертикальных осей оконных проемов от вертикали не должны превышать 20 мм.Качество подготовки оконных проемов оформляют

Слайд 2903. Предельные отклонения от номинальных размеров элементов изделий, зазоров в притворах

и под наплавом, размеров расположения оконных приборов и петель не должны превышать значений, установленных в табл. 2.



3. Предельные отклонения от номинальных размеров элементов изделий, зазоров в притворах и под наплавом, размеров расположения оконных

Слайд 291Примечания.
Значения предельных отклонений установлены для температурного интервала проведения измерения - 16-24

°С.
Значения предельных отклонений размеров зазоров в притворах и под наплавом приведены для закрытых створок с установленными уплотняющими прокладками.
Разность длин диагоналей прямоугольных рамочных элементов не должна превышать 2,0 мм при наибольшей длине стороны створки до 1400 мм и 3,0 мм - более 1400 мм.
Провисание открывающихся элементов (створок, полотен, форточек) в собранном изделии не должно превышать 1,5 мм на 1 м ширины.
Примечания.Значения предельных отклонений установлены для температурного интервала проведения измерения - 16-24 °С. Значения предельных отклонений размеров зазоров

Слайд 292Внешний вид изделий: цвет, глянец, допустимые дефекты поверхности ПВХ профилей (риски,

царапины, усадочные раковины и др.) должен соответствовать образцам-эталонам, утвержденным руководителем предприятия-изготовителя изделий.
Лицевые поверхности профилей створок и коробок изделий (кроме изогнутых) должны быть защищены самоклеющейся пленкой.
Плотность прилегания уплотняющих прокладок в закрытых створчатых притворах допускается определять по наличию непрерывного следа, оставленного красящим веществом (например, цветным мелом), предварительно нанесенным на поверхность прокладок и легко удаляемым после проведения контроля.
Внешний вид изделий: цвет, глянец, допустимые дефекты поверхности ПВХ профилей (риски, царапины, усадочные раковины и др.) должен

Слайд 293Запирающие приборы должны обеспечивать надежное запирание открывающихся элементов изделий. Открывание и

закрывание должно происходить легко, плавно, без заеданий. Ручки и засовы приборов не должны самопроизвольно перемещаться из положения "открыто" или "закрыто".
Конструкции запирающих приборов и петель должны обеспечивать плотный и равномерный обжим прокладок по всему контуру уплотнения в притворах.
Конструкции оконных блоков должны включать в себя систему отверстий: для осушения полости между кромками стеклопакета и фальцами профилей; отвода воды; компенсации ветрового давления; снижения нагрева цветных профилей.
Запирающие приборы должны обеспечивать надежное запирание открывающихся элементов изделий. Открывание и закрывание должно происходить легко, плавно, без

Слайд 294Каждое поле остекления должно иметь отверстия для осушения полости между кромками

стеклопакета и фальцами профилей.
Нижние профили коробок и горизонтальные импосты должны иметь не менее двух водосливных отверстий размером не менее (5x20) мм, расстояние между которыми должно быть не более 600 мм.
Водосливные отверстия должны быть смещены в стенках профиля не менее чем на 50 мм. Отверстия не должны иметь заусенцев, препятствующих отводу воды.
На лицевой поверхности коробки отверстия должны быть защищены декоративными козырьками.
Каждое поле остекления должно иметь отверстия для осушения полости между кромками стеклопакета и фальцами профилей. Нижние профили

Слайд 295Глубина защемления стеклопакета (стекла) в фальцах профилей, а также глубина защемления

штапиками не должна быть менее 14 мм.
В комплект поставки изделия должны входить документ о качестве (паспорт) и инструкция по эксплуатации изделий.
Долговечность материалов (срок службы), применяемых для устройства монтажного шва, должна быть не менее 20 условных лет эксплуатации.
Материалы, применяемые в конструкциях, должны иметь санитарно-эпидемиологическое заключение органов Госсанэпиднадзора.


Глубина защемления стеклопакета (стекла) в фальцах профилей, а также глубина защемления штапиками не должна быть менее 14

Слайд 296Установка оконных блоков
Оконные блоки устанавливают по уровню в пределах допускаемых

отклонений и временно фиксируют установочными клиньями или иным способом в местах угловых соединений коробок и импостов (установочные клинья удаляют после устройства утеплительного слоя, места их установки заполняют утеплительным материалом).
Нижние плоскости оконных проемов следует выравнивать до базовых отметок подоконников и получения монтажных зазоров не более 60 мм.
При установке оконных блоков в проемах следует наряду с их привязкой к базовым вертикальным фасадным линиям обеспечивать размеры вертикальных монтажных зазоров в пределах
20-25 мм.
Установка оконных блоков Оконные блоки устанавливают по уровню в пределах допускаемых отклонений и временно фиксируют установочными клиньями

Слайд 297Схема расположения точек крепления коробки оконного блока в стеновом проеме:
1 -

места постоянного крепления конструкции к стене
Схема расположения точек крепления коробки оконного блока в стеновом проеме:1 - места постоянного крепления конструкции к стене

Слайд 298После установки и временной фиксации коробку оконного блока крепят к стеновому

проему при помощи крепежных элементов.
Минимальные расстояния между крепежными элементами не должны превышать:
для коробок из алюминиевых сплавов и профилей ПВХ белого цвета - 700 мм;
для коробок из цветных профилей ПВХ - 600 мм.

Расстояния от внутреннего угла коробки оконного блока до крепежного элемента - (150-180) мм, а расстояние от импостного соединения до крепежного элемента - (120-180) мм.
После установки и временной фиксации коробку оконного блока крепят к стеновому проему при помощи крепежных элементов.Минимальные расстояния

Слайд 299Винты, шурупы и пластины изготавливают из нержавеющей стали или стали с

антикоррозионным цинковым хроматированным покрытием толщиной не менее 9 мкм.
Крепление оконных коробок и анкерных пластин к стеновым проемам на гвоздях не допускается.
Расстояние от края строительной конструкции при установке дюбелей не должно быть менее двухкратной глубины анкеровки.
Расположение и конфигурация крепежных элементов не должны приводить к образованию тепловых мостиков, снижающих теплотехнические параметры монтажного шва.

Винты, шурупы и пластины изготавливают из нержавеющей стали или стали с антикоррозионным цинковым хроматированным покрытием толщиной не

Слайд 300Пример монтажного узла оконного блока:

1 - оконная коробка;
2 - пеноутеплитель;


3 - уплотняющая прокладка;
4 - монтажный дюбель; 5 - подоконная доска
Пример монтажного узла оконного блока:1 - оконная коробка; 2 - пеноутеплитель; 3 - уплотняющая прокладка; 4 -

Слайд 301Приемка работ по монтажу оконных блоков
Приемку работ по устройству монтажных швов

оформляют актом сдачи-приемки, подписанным исполнителем и заказчиком, к которому прилагают документ о качестве (паспорт), копии протоколов согласования и замеров и, по требованию заказчика, санитарно-эпидемиологические заключения на изоляционные материалы.
Документ о качестве (паспорт) должен содержать:
- наименование и адрес монтажной организации;
- наименование и адрес места производства работ;
- условное обозначение и (или) описание конструкции с перечнем использованных изоляционных материалов, чертежи, технические характеристики монтажного шва (включая крепежные элементы);
Приемка работ по монтажу оконных блоковПриемку работ по устройству монтажных швов оформляют актом сдачи-приемки, подписанным исполнителем и

Слайд 302- число предъявленных к приемке монтажных швов;
- дату оформления паспорта;
- штамп

службы качества и подпись ответственного лица;
- гарантийные обязательства;
- другую информацию исходя из конкретных условий работ.

- число предъявленных к приемке монтажных швов;- дату оформления паспорта;- штамп службы качества и подпись ответственного лица;-

Слайд 303Видео



Монтаж пластикового окна


Смотреть

ВидеоМонтаж пластикового окнаСмотреть

Слайд 304Занятие (2 часа) Схема операционного контроля качества установки нагревательных приборов (радиаторов)

Занятие (2 часа) Схема операционного контроля качества установки нагревательных приборов (радиаторов)

Слайд 305СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА
УСТАНОВКИ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ (РАДИАТОРОВ)
СНиП 3.05.01-85, пп.3.20, 3.23,

3.25, 3.27
СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА УСТАНОВКИ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ (РАДИАТОРОВ)СНиП 3.05.01-85, пп.3.20, 3.23, 3.25, 3.27

Слайд 306ДОПУСКАЕТСЯ:
заделка кронштейнов в каменные стены перпендикулярно к плоскости стены на

глубину не менее 100 мм (без учета толщины слоя штукатурки);
установка радиаторов на расстояниях:

в помещениях лечебно-профилактических, санаторно-курортных
и детских учреждений

ДОПУСКАЕТСЯ: заделка кронштейнов в каменные стены перпендикулярно к плоскости стены на глубину не менее 100 мм (без

Слайд 307НЕ ДОПУСКАЕТСЯ:
применение деревянных клиньев при заделке кронштейнов.

Совмещение вертикальных осей симметрии

нагревательных приборов и оконных проемов не обязательно.

Край нагревательного прибора со стороны стояка не должен выходить за пределы оконного проема.
НЕ ДОПУСКАЕТСЯ: применение деревянных клиньев при заделке кронштейнов.Совмещение вертикальных осей симметрии нагревательных приборов и оконных проемов не

Слайд 309Видео



Монтаж радиатора отопления


Смотреть

ВидеоМонтаж радиатора отопленияСмотреть

Слайд 310Занятие (2 часа) Схема операционного контроля качества монтажа системы внутреннего отопления

Занятие (2 часа) Схема операционного контроля качества монтажа системы внутреннего отопления

Слайд 313Технические требования
СниП 3.05.01-85 пп.3.18, 3.20, 3.23-3.25, 3.27
Уклоны подводок к радиаторам

- от 5 до 10 мм на длину подводки в сторону движения теплоносителя.

При длине подводки до 500 мм уклон труб не выполняется.

В однотрубной системе отопления с односторонним присоединением отопительных приборов открыто прокладываемый стояк должен быть расположен на расстоянии 150±50 мм от кромки оконного проема, а длина подводок должна быть не более 400 мм.
Технические требования СниП 3.05.01-85 пп.3.18, 3.20, 3.23-3.25, 3.27Уклоны подводок к радиаторам - от 5 до 10 мм

Слайд 314Радиаторы всех типов устанавливаются на расстояниях не менее:
-

от пола - 60 мм;
- от нижней поверхности подоконных досок (при отсутствии доски - от низа оконного проема) - 50 мм;
- от поверхности штукатурки стен - 25 мм.

В помещениях лечебно-профилактических и детских учреждений радиаторы устанавливаются на расстоянии не менее:
- от пола - 100 мм
- от поверхности стены - 60 мм.

Радиаторы всех типов устанавливаются на расстояниях не менее: - от пола - 60 мм; -

Слайд 315Число кронштейнов - не менее 3 на радиатор (кроме радиаторов в

две секции).

Кронштейны следует устанавливать под шейки радиаторов:
2 - при числе секций до 10;
3 - при числе секций более 10.





Число кронштейнов - не менее 3 на радиатор (кроме радиаторов в две секции). Кронштейны следует

Слайд 316Указания по производству работ
СНиП 3.05.01-85 пп.2.2, 2.3, 3.20, 3.27
Соединение

стальных труб, а также деталей и узлов из них следует выполнять на сварке, резьбе, накидных гайках и фланцах (к арматуре и оборудованию).

При открытой прокладке трубопроводов расстояние от поверхности ниши до отопительных приборов должно обеспечивать возможность прокладки подводок по прямой линии.

При установке радиатора под окном его край со стороны стояка не должен выходить за пределы оконного проема.
Указания по производству работ СНиП 3.05.01-85 пп.2.2, 2.3, 3.20, 3.27 Соединение стальных труб, а также деталей и

Слайд 317Совмещение вертикальных осей симметрии радиатора и оконного проема не обязательно.
Повороты трубопроводов

следует выполнять путем изгиба труб ил применения бесшовных приваренных отводов из углеродистой стали ГОСТ 17375-2001.
Радиус изгиба труб с условным проходом:
- до 40 мм включительно должен быть не менее 2,5 D (нар.);
- 50 мм и более - не менее 3,5 D (нар.).
Кронштейны под отопительные приборы следует крепить к бетонным стенам дюбелями, а к кирпичным стенам -дюбелями или заделкой кронштейнов цементным раствором марки не ниже 100 на глубину не меж 100 мм (без учета толщины слоя штукатурки).

Совмещение вертикальных осей симметрии радиатора и оконного проема не обязательно.Повороты трубопроводов следует выполнять путем изгиба труб ил

Слайд 318Видео



Отопление дома


Смотреть

ВидеоОтопление домаСмотреть

Слайд 319Занятие (2 часа) Схема операционного контроля качества монтажа внутренней канализации и

водостока
Занятие (2 часа) Схема операционного контроля качества монтажа внутренней канализации и водостока

Слайд 320Состав операций и средства контроля

Состав операций и средства контроля

Слайд 322Указания к производству работ
СНиП 3.05.01-85 пп.3.1, 3.12, 3.17
Разъемные соединения

трубопроводов, а также арматура, ревизии и прочистки должны располагаться в местах, доступных для обслуживания.
Раструбы труб и фасонных частей (кроме двухраструбных муфт) должны быть направлены против движения воды.
В период монтажа открытые концы трубопроводов и водосточные воронки необходимо временно закрывать инвентарными заглушками.
До испытания систем канализации в сифонах в целях предохранения их от загрязнения должны быть вывернуты нижние пробки, а у бутылочных сифонов - стаканчики.

Указания к производству работ СНиП 3.05.01-85 пп.3.1, 3.12, 3.17 Разъемные соединения трубопроводов, а также арматура, ревизии и

Слайд 323Технические требования
СНиП 3.05.01-85 пп.3.4, 3.6
Допускаемые отклонения:

-

канализационные стояки не должны отклоняться от вертикали более чем на 2 мм на 1 м длины;
высота подъема канализационного стояка выше кровли здания не менее 0,7 м;

расстояния между средствами крепления:
- при горизонтальной прокладке труб - не более 2 м;
- для стояков - одно крепление на этаж, но не более 3 м.
Технические требования СНиП 3.05.01-85 пп.3.4, 3.6 Допускаемые отклонения: - канализационные стояки не должны отклоняться от

Слайд 325Средства крепления следует располагать под раструбами.

Минимальные уклоны отводов канализации:

- от унитазов - 1,2%;
- от писсуаров, ванн, умывальников, раковин - 2,5%.


Средства крепления следует располагать под раструбами. Минимальные уклоны отводов канализации: - от унитазов - 1,2%;

Слайд 326Высота установки санитарных приборов от пола, мм.

Высота установки санитарных приборов от пола, мм.

Слайд 327Не допускается:
- расположение средств крепления в местах соединения труб;
- заделка

креплений с помощью деревянных пробок.
Не допускается: - расположение средств крепления в местах соединения труб;- заделка креплений с помощью деревянных пробок.

Слайд 328Видео



Монтаж труб
внутренней канализации


Смотреть

ВидеоМонтаж труб внутренней канализацииСмотреть

Слайд 329Занятие (2 часа) Схема операционного контроля качества установки дверных блоков

Занятие (2 часа) Схема операционного контроля качества установки дверных блоков

Слайд 330Состав операций и средства контроля

Состав операций и средства контроля

Слайд 332Технические требования
СНиП 3.03.01-87 п.5.6
Допускаемое отклонение от вертикали дверных коробок

3 мм.
В пределах одного помещения дверные ручки должны быть установлены на одном уровне.
Каждый вертикальный брусок коробки крепить не менее чем в двух местах, расстояние между которыми не должно превышать 1 м.
Зазоры между дверными полотнами и полом должны составлять:
- у внутренних дверей 5 мм;
- у дверей санитарных узлов 12 мм.
Напуск наличников на стену или перегородку должен быть не менее 20 мм.
Технические требования СНиП 3.03.01-87 п.5.6Допускаемое отклонение от вертикали дверных коробок 3 мм.В пределах одного

Слайд 334Приемка дверных блоков вмонтированных в проемы, должна сопровождаться проверкой плотности пригонки

полотен дверей между собой и к четвертям коробок, правильности установки и крепления уплотняющих прокладок, установки скобяных изделий а также оформлением актов освидетельствования скрытых работ по креплению коробок, их теплоизоляции и защитной обработке.

Приемка дверных блоков вмонтированных в проемы, должна сопровождаться проверкой плотности пригонки полотен дверей между собой и к

Слайд 335Требования к качеству применяемых материалов

ГОСТ 475-78* Двери

деревянные общие технические условия.
ГОСТ 23747-88 Двери из алюминиевых сплавов. Общие технические условия.
ГОСТ 23166-99 Окна и балконные двери деревянные. Общие технические условия.

При приемке дверных блоков необходимо проверять породу и качество древесины, соответствие размеров изделий чертежам или проекту, а также качество обработки и сборки.


Требования к качеству применяемых материалов ГОСТ 475-78* Двери деревянные общие технические условия. ГОСТ

Слайд 336Влажность древесины должна быть:
-для коробок

наружных дверей 123%;
-для коробок внутренних дверей и полотен 93%.
Блоки должны иметь правильную геометрическую форму. Наличие пороков и дефектов обработки древесины в дверях оценивают визуально.
Предельные отклонения от номинальных размеров не должны превышать, мм:
внутренних размеров коробок:
-по ширине +2,0;
-по высоте +2,5;
внешних размеров полотен:
-по ширине -2,0;
-по высоте -2,5;

Влажность древесины должна быть: -для коробок наружных дверей

Слайд 337
-толщин брусков отвязки

0,3;
-толщин брусков коробки 0,8.

Зазоры в притворах должны быть 2 мм,
отклонения +2 мм.
Отклонение от плоскости полотен
- не более 2 мм по высоте, ширине и диагонали.

Дверные блоки должны поставляться собранными, с навеской полотен на петлях, врезкой замков в двери и окраской за один раз (проолифлены). Пласть коробки, примыкающая к стене, должна быть проантисептирована или окрашена.

-толщин брусков отвязки 0,3;

Слайд 338Каждая партия блоков должна сопровождаться документом о качестве, в котором указывается:

-наименование предприятия-изготовителя и адрес;
-наименование изделия;
-количество изделий, м2 и шт.;
-номер стандарта.
При приемке блоков на объекте для контрольной проверки отбирают 3% от партии,
но не менее 3 штук.


Каждая партия блоков должна сопровождаться документом о качестве, в котором указывается: -наименование предприятия-изготовителя и адрес;

Слайд 339Указания по производству работ
СНиП 3.03.01-87 п.п.3.73, 3.74
Заполнение дверных проемов надлежит

осуществлять готовыми блоками.
Блоки должны устанавливаться по уровню и отвесу.

Поверхности коробок, примыкающие к стене, должны быть антисептированы и защищены гидроизоляционной прокладкой.
Зазоры между коробками и наружной стеной должны быть тщательно проконопачены теплоизолирующим материалом, а внутренними стенами - звукоизоляционными материалами.
Указания по производству работ СНиП 3.03.01-87 п.п.3.73, 3.74Заполнение дверных проемов надлежит осуществлять готовыми блоками.Блоки должны устанавливаться по

Слайд 340Изоляцию стыков между балконными дверными блоками и четвертями в проемах ограждающих

конструкций следует выполнять путем нанесения нетвердеющей мастики на поверхность четверти перед установкой блока либо путем нагнетания мастики в зазор после закрепления блока в проектном положении.
Выполнение работ по изоляции стыков необходимо ежедневно фиксировать в журнале.

Изоляцию стыков между балконными дверными блоками и четвертями в проемах ограждающих конструкций следует выполнять путем нанесения нетвердеющей

Слайд 341Видео



Установка
межкомнатной двери


Смотреть

ВидеоУстановка межкомнатной двериСмотреть

Слайд 342Занятие (2 часа) Схема операционного контроля качества устройства полов из паркетной

доски и паркетных щитов
Занятие (2 часа) Схема операционного контроля качества устройства полов из паркетной доски

Слайд 347Видео



Укладка паркетной доски


Смотреть

ВидеоУкладка паркетной доскиСмотреть

Слайд 348Занятие (2 часа) Схема операционного контроля качества устройства полов из керамической

плитки
Занятие (2 часа) Схема операционного контроля качества устройства полов из керамической плитки

Слайд 349Состав операций и средства контроля

Состав операций и средства контроля

Слайд 351Технические требования
СНиП 3.04.01-87
Допускаемые отклонения:
- поверхности покрытия от плоскости при проверке

контрольной двухметровой рекой 4 мм;
- уступов между смежными плитками 1 мм;
от заданного уклона покрытий - 0,2%
соответствующего размера помещения, но не более 50 мм;
- по толщине покрытия - не более 10% от проектной.

Технические требования СНиП 3.04.01-87Допускаемые отклонения:- поверхности покрытия от плоскости при проверке контрольной двухметровой рекой

Слайд 353Ширина швов между плитками не должна превышать:
- 6 мм при втапливании

плиток в прослойку вручную;
- 3 мм - при вибровтапливании плиток.
Уступы между покрытием и элементами окаймления не должны превышать 2 мм.
При проверке сцепления плиток с нижележащими элементами пола простукиванием не должно быть изменения характера звучания.

Не допускаются:
- зазоры и щели между плинтусами и покрытием пола или стенами (перегородками);
- волны, вздутия, выбоины, приподнятие кромок на поверхности покрытия.
Ширина швов между плитками не должна превышать:- 6 мм при втапливании плиток в прослойку вручную;- 3 мм

Слайд 354Требования к качеству применяемых материалов
ГОСТ 6787-2001 Плитки керамические для полов. Технические

условия.

Отклонения формы и размеров керамических плиток от номинальных не должны превышать нижеследующих значений, мм.


Требования к качеству применяемых материаловГОСТ 6787-2001 Плитки керамические для полов. Технические условия.Отклонения формы и размеров керамических плиток

Слайд 355Разница между наибольшим и наименьшим размерами плиток одной партии по длине

и ширине не должна превышать:
3 мм для плиток размерами до 150 мм и
4 мм - для плиток размерами свыше 150 мм.
Различие в толщине одной плитки не допускается более 1,0 мм.

Плитки в изломе должны иметь плотную структуру без посечек и раковин.
Обратная (нелицевая) сторона плиток должна иметь поверхность способствующую надежному сцеплению плиток с раствором.
Разница между наибольшим и наименьшим размерами плиток одной партии по длине и ширине не должна превышать: 3

Слайд 356Каждые контейнер, пакет, ящик и пачка плиток должны быть снабжены этикеткой,

на которой указывают:
наименование предприятия-изготовителя;
наименование изделия;
обозначение стандарта;
тип и количество плиток.

Этикетка должна быть прочно прикреплена (или вложена) к упаковке или напечатана на упаковочной бумаге.

Каждая партия плиток должна сопровождаться документом, удостоверяющим их качество.
Каждые контейнер, пакет, ящик и пачка плиток должны быть снабжены этикеткой, на которой указывают:наименование предприятия-изготовителя; наименование изделия;

Слайд 357
Растворная смесь, отпущенная в транспортное средство, должна сопровождаться документом о качестве,

в котором должны быть указаны:

наименование и адрес изготовителя,
дата и время (часы, минуты) изготовления смеси,
марка раствора,
вид вяжущего,
количество смеси,
наименование и количество добавки,
обозначение стандарта.
Растворная смесь, отпущенная в транспортное средство, должна сопровождаться документом о качестве, в котором должны быть указаны: наименование

Слайд 358
При входном контроле применяемых материалов на строительной площадке необходимо:

- проверить наличие

документа о качестве на поступающие материалы и требуемых данных;
- путем внешнего осмотра убедиться в отсутствии дефектов внешнего вида материалов;
- при возникающих сомнениях в качестве материалов потребовать контрольной проверки соответствия их требованиям нормативных документов.



При входном контроле применяемых материалов на строительной площадке необходимо:- проверить наличие документа о качестве на поступающие материалы

Слайд 359Указания по производству работ
СНиП 3.04.01-87 п.п. 4.3, 4.27, 4.28
Устройство полов

из керамической плитки допускается при температуре воздуха в помещении, измеряемой в холодное время года около дверных и оконных проемов на высоте 0,5 м от уровня пола, и температуре укладываемых материалов
не ниже 50 град.С.
Такая температура должна поддерживаться до приобретения цементным раствором прочности не менее 50% от проектной.
Элементы пола из бетона и цементно-песчаного раствора до укладки на них покрытия из керамической плитки должны быть увлажнены до окончательного впитывания воды.
Указания по производству работ СНиП 3.04.01-87 п.п. 4.3, 4.27, 4.28Устройство полов из керамической плитки допускается при температуре

Слайд 360Керамические плитки следует укладывать сразу после устройства соединительной прослойки из раствора.


Втапливание плиток в прослойку следует осуществлять с применением вибрации, а в местах, недоступных для вибровтапливания - вручную.
Закончить укладку и втапливание плиток следует до начала схватывания раствора.
Керамические плитки перед укладкой на прослойку из цементно-песчаного раствора должны быть погружены в воду или в водный раствор поверхностно-активных веществ на 15-20 мин (контроль - не реже 4 раз в смену).
Раствор, выступивший из швов, должен быть удален с покрытия заподлицо с его поверхностью до его затвердевания.
Керамические плитки следует укладывать сразу после устройства соединительной прослойки из раствора. Втапливание плиток в прослойку следует осуществлять

Слайд 361Нормативная эксплуатация полов из керамической плитки на прослойке из цементно-песчаного раствора

допускается после приобретения раствором проектной прочности на сжатие.

Пешеходное движение по этим полам может быть допущено не ранее приобретения раствором прослойки прочности на сжатие, равной 2,5 МПа.


Нормативная эксплуатация полов из керамической плитки на прослойке из цементно-песчаного раствора допускается после приобретения раствором проектной прочности

Слайд 362Видео


Укладка
керамической плитки
на пол.

Смотреть

ВидеоУкладка керамической плиткина пол.Смотреть

Слайд 364Тема Организация государственного контроля за качеством строительно-монтажных работ

Тема Организация государственного контроля за качеством строительно-монтажных работ

Слайд 365Занятие (2 часа) Государственная приёмка объектов строительства

Занятие (2 часа) Государственная приёмка объектов строительства

Слайд 366Приемка объектов в эксплуатацию – завершающая стадия внешнего контроля качества строительной

продукции.

Правила приемки регламентируются СНиП 12-01-2004 Сдачу и приемку объектов в эксплуатацию выполняют в две стадии:

Предварительная техническая приемка объекта от подрядчика рабочей комиссией заказчика;

Окончательная приемка, осуществляемая Государственной комиссией.
Приемка объектов в эксплуатацию – завершающая стадия внешнего контроля качества строительной продукции. Правила приемки регламентируются СНиП 12-01-2004

Слайд 367Государственная приёмка объектов строительства

Государственная приёмка объектов строительства

Слайд 368
Рабочая комиссия назначается приказом руководителя предприятия с включением представителей:
генподрядчика и

его субподрядчиков,
проектной организации,
эксплуатирующей организации,
Государственных органов санитарного и пожарного надзора,
технической инспекции профсоюзов,
местных профсоюзных и других заинтересованных организаций.

Рабочая комиссия назначается приказом руководителя предприятия с включением представителей: генподрядчика и его субподрядчиков, проектной организации, эксплуатирующей организации,

Слайд 369Рабочая комиссия :
проверяет соответствие выполненных работ проектам, сметам и нормативам,


дает оценку качеству выполненных работ,
дает заключение о возможности эксплуатации оборудования.

Акт рабочей комиссии служит основанием для назначения Государственной приемочной комиссии.

Государственная комиссия по приемке производственных объектов назначается приказом соответствующей инстанции.

Рабочая комиссия : проверяет соответствие выполненных работ проектам, сметам и нормативам, дает оценку качеству выполненных работ,дает заключение

Слайд 370В состав Государственной приемочной комиссии включаются следующие представители:
ГАСН;
Заказчика;
Генподрядчика;
Генерального проектировщика;
Органов государственного, санитарного

и пожарного надзора;
Органов по использованию и охране водных ресурсов;
Финансирующего банка;
Технической инспекции профсоюзов;
Профсоюзной организации заказчика.




В состав Государственной приемочной комиссии включаются следующие представители:ГАСН;Заказчика;Генподрядчика;Генерального проектировщика;Органов государственного, санитарного и пожарного надзора;Органов по использованию и

Слайд 371Заказчик передает Государственной приемочной комиссии следующие материалы:

Проектное задание и справку о

технико-экономических показателях объекта;
Разрешение об отводе земельного участка; акты разбивки осей сооружения и сетей; акты на скрытые и специальные работы;
Данные о геологии и гидрогеологии строительной площадки, глубине заложения подошвы фундаментов;
Комплекты рабочих чертежей с необходимыми изменениями;
Утвержденный и исполнительный генпланы;
Перечень организаций, участвующих в проектировании и строительстве объектов;
Акты технической приемки объекта рабочей комиссией.

Заказчик передает Государственной приемочной комиссии следующие материалы:Проектное задание и справку о технико-экономических показателях объекта;Разрешение об отводе земельного

Слайд 372Создание государственных приемочных комиссий предусматривалось нормативными документами, принятыми еще во времена

существования СССР.
В настоящее время любое строительство осуществляется по договору строительного подряда.

Строительство подрядным способом регулируется параграфом 3 главы 37 ГК РФ.
Порядку сдачи и приемки строительных работ посвящена ст. 753 ГК РФ.
Согласно п. 1 указанной статьи заказчик, получивший сообщение подрядчика о готовности к сдаче результата выполненных по договору строительного подряда работ, обязан немедленно приступить к его приемке.
Создание государственных приемочных комиссий предусматривалось нормативными документами, принятыми еще во времена существования СССР. В настоящее время любое

Слайд 373Сдача результата работ подрядчиком и приемка его заказчиком оформляются актом, подписанным

обеими сторонами (п.4 ст. 753 ГК РФ).
Акт приемки объекта капитального строительства удостоверяет, что обязательства исполнителя (подрядчика) перед застройщиком (заказчиком) выполнены, результаты работ соответствуют условиям договора и что застройщик (заказчик) принимает выполненные исполнителем (подрядчиком) работы.
Таким образом, сдача-приемка работ по строительству объекта осуществляется подрядчиком и заказчиком без участия государственных органов или органов местного самоуправления за исключением случаев, прямо предусмотренных законом или иными правовыми актами (абз. 2 п. 2 ст. 753 ГК).


Сдача результата работ подрядчиком и приемка его заказчиком оформляются актом, подписанным обеими сторонами (п.4 ст. 753 ГК

Слайд 374Государственные приемочные комиссии могут создаваться только в случаях строительства объектов за

счет федерального бюджета, либо за счет бюджета субъекта РФ.
Таким образом, ввод объектов в эксплуатацию осуществляется на основании актов приемочных комиссий, а не государственных приемочных комиссий.
В настоящее время порядок ввода строительных объектов в эксплуатацию регулируется Градостроительным кодексом РФ (ГрК РФ)
от 29.12.2004 N 190-ФЗ.
Приемка и ввод строительных объектов в эксплуатацию осуществляется в порядке, предусмотренном ГК РФ и ГрК РФ, не требующем создания государственной приемочной комиссии.
Государственные приемочные комиссии могут создаваться только в случаях строительства объектов за счет федерального бюджета, либо за счет

Слайд 375Государственный строительный надзор в Российской Федерации

Государственный строительный надзор в Российской Федерации

Слайд 37733.1. Общие определения
Государственный строительный надзор осуществляется при строительстве, реконструкции объектов капитального

строительства, а также при их капитальном ремонте, если при его проведении затрагиваются конструктивные и другие характеристики надежности и безопасности таких объектов и проектная документация таких объектов подлежит государственной экспертизе, либо проектная документация таких объектов является типовой проектной документацией или ее модификацией.
Предметом государственного строительного надзора является проверка соответствия выполняемых работ в процессе строительства объектов капитального строительства требованиям технических регламентов и проектной документации.
33.1. Общие определенияГосударственный строительный надзор осуществляется при строительстве, реконструкции объектов капитального строительства, а также при их капитальном

Слайд 378Должностные лица, осуществляющие государственный строительный надзор, имеют право беспрепятственного доступа на

все объекты капитального строительства, подпадающие под действие государственного строительного надзора.
По результатам проведенной проверки органом государственного строительного надзора составляется акт, являющийся основанием для выдачи подрядчику, застройщику или заказчику предписания об устранении выявленных нарушений.
В предписании указываются вид нарушения, ссылка на технический регламент, проектную документацию, требования, которых нарушены, а также устанавливается срок устранения выявленных нарушений.
Должностные лица, осуществляющие государственный строительный надзор, имеют право беспрепятственного доступа на все объекты капитального строительства, подпадающие под

Слайд 379Смотреть далее

Смотреть далее

Слайд 38133.2. Ответственность за нарушения
Руководители органов государственного строительного надзора рассматривают административные

дела о нарушениях требований нормативных документов в области строительства (статьи 9.4 и 9.5 Кодекса РФ об административных правонарушениях).
Указанные статьи предусматривают следующую административную ответственность индивидуальных предпринимателей, руководителей предприятий и самих юридических лиц:
а) Нарушение требований государственных стандартов, технических условий, строительных норм и правил, утвержденных проектов – влечет наложение административного штрафа на граждан в размере от пяти до десяти минимальных размеров оплаты труда;
33.2. Ответственность за нарушения Руководители органов государственного строительного надзора рассматривают административные дела о нарушениях требований нормативных документов

Слайд 382на должностных лиц - от десяти до двадцати минимальных размеров оплаты

труда;
на лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, - от десяти до двадцати минимальных размеров оплаты труда или административное приостановление деятельности на срок до девяноста суток;
на юридических лиц - от ста до двухсот минимальных размеров оплаты труда или административное приостановление деятельности на срок до девяноста суток.

на должностных лиц - от десяти до двадцати минимальных размеров оплаты труда; на лиц, осуществляющих предпринимательскую деятельность

Слайд 384б) Строительство без разрешения зданий и сооружений производственного и непроизводственного назначения,

в том числе жилых зданий, а также объектов индивидуального строительства - влечет наложение административного штрафа:
на должностных лиц - от пяти до десяти минимальных размеров оплаты труда;
на юридических лиц - от пятидесяти до ста минимальных размеров оплаты труда;
в) Нарушение правил приемки и ввода объектов в эксплуатацию, в том числе заселение жилых домов влечет наложение административного штрафа:
на должностных лиц - от десяти до двадцати минимальных размеров оплаты труда;
на юридических лиц - от ста до двухсот минимальных размеров оплаты труда;
б) Строительство без разрешения зданий и сооружений производственного и непроизводственного назначения, в том числе жилых зданий, а

Слайд 385Без заключения органа государственного строительного надзора невозможен ввод объекта в эксплуатацию.
Кроме

организаций Государственного строительного надзора, которые осуществляют непосредственно контроль качества строительно-монтажных работ, существуют организации, осуществляющие:
противопожарный надзор,
энергетический надзор,
горный надзор,
промышленный надзор,
атомный надзор,
санитарно-эпидемиологический надзор.
Без заключения органа государственного строительного надзора невозможен ввод объекта в эксплуатацию.Кроме организаций Государственного строительного надзора, которые осуществляют

Слайд 386 Порядок осуществления надзора на соответствие строительных объектов требованиям пожарной безопасности.

Порядок осуществления надзора на соответствие строительных объектов требованиям пожарной безопасности.

Слайд 387Пожарный надзор на всех этапах строительства, начиная с момента рассмотрения и

согласования проектной документации и заканчивая сдачей объекта в эксплуатацию осуществляют органы государственного пожарного надзора МЧС России.
Государственный пожарный надзор при строительстве объектов осуществляется в форме проверок соответствия выполняемых работ требованиям проектной документации, технических регламентов, норм и правил пожарной безопасности.
Проверки проводятся должностными лицами государственного пожарного надзора в соответствии с планом проверок, а также в случае получения извещений и обращений физических и юридических лиц, органов государственной власти и органов местного самоуправления.
Пожарный надзор на всех этапах строительства, начиная с момента рассмотрения и согласования проектной документации и заканчивая сдачей

Слайд 388Государственный пожарный надзор МЧС России.

Государственный пожарный надзор МЧС России.

Слайд 389При выявлении в результате проведенной проверки нарушений должностным лицом органа государственного

пожарного надзора составляется акт, являющийся основанием для выдачи заказчику, застройщику предписания об устранении таких нарушений.
После завершения строительства объекта органом государственного пожарного надзора в составе комиссии Государственного строительного надзора проводится проверка (итоговая), по результатам которой оцениваются выполненные работы и принимается решение о выдаче заключения о соответствии или об отказе в выдаче такого заключения.
При выявлении в результате проведенной проверки нарушений должностным лицом органа государственного пожарного надзора составляется акт, являющийся основанием

Слайд 390Орган государственного строительного надзора выдает заключение о соответствии, если при строительстве

не были допущены нарушения соответствия выполняемых работ требованиям технических регламентов, либо такие нарушения были устранены до выдачи заключения о соответствии.
Орган государственного строительного надзора отказывает в выдаче заключения о соответствии, если при строительстве были допущены нарушения соответствия выполняемых работ требованиям технических и такие нарушения не были устранены до выдачи заключения о соответствии.
Заключение о соответствии или решение об отказе в выдаче такого заключения выдается органом государственного строительного надзора в течение 10 рабочих дней после получения обращения застройщика или заказчика за выдачей заключения.
Орган государственного строительного надзора выдает заключение о соответствии, если при строительстве не были допущены нарушения соответствия выполняемых

Слайд 391Решение об отказе в выдаче заключения о соответствии содержит обоснование причин

такого отказа со ссылками на технический регламент (нормы и правила), иной нормативный правовой акт, проектную документацию.
После ввода объекта капитального строительства в эксплуатацию, Государственный пожарный надзор осуществляют сотрудники МЧС России.
Как правило, пожарный надзор осуществляется на высоком уровне.
В настоящее время пожарный надзор должен осуществляться в строгом соответствии с условиями «Технического регламента о требованиях пожарной безопасности» (Федеральный закон №123. 2008 г.)
Решение об отказе в выдаче заключения о соответствии содержит обоснование причин такого отказа со ссылками на технический

Слайд 393Технический регламент решает ряд задач, основными из которых являются:
комплексное обеспечение

пожарной безопасности объектов защиты, включая территорию, здания, сооружения, транспортные средства и иное имущество;
установление минимально необходимых требований пожарной безопасности к различным видам продукции;
внедрение системы добровольного противопожарного страхования, при котором страхуется имущественная ответственность перед третьими лицами.

Регламент состоит из 8 разделов, охватывающих все сферы технического регулирования в области пожарной безопасности.
Технический регламент решает ряд задач, основными из которых являются: комплексное обеспечение пожарной безопасности объектов защиты, включая территорию,

Слайд 394В соответствии с положениями принятого технического регламента пожарная безопасность объекта защиты

считается обеспеченной, если:
1) в полном объеме выполнены обязательные требования пожарной безопасности, установленные федеральными законами о технических регламентах, а пожарный риск не превышает допустимых значений, установленных Федеральным законом.
2) пожарная безопасность объектов защиты, для которых федеральными законами о технических регламентах не установлены требования пожарной безопасности, считается обеспеченной только в случае, если обеспечивается приемлемый уровень пожарного риска.
В соответствии с положениями принятого технического регламента пожарная безопасность объекта защиты считается обеспеченной, если:1) в полном объеме

Слайд 395В регламенте вводится новая форма оценки соответствия –
Декларация пожарной безопасности.



Подавая декларацию в уведомительном порядке, собственник объекта принимает на себя ответственность за выполнение мероприятий по обеспечению пожарной безопасности, при этом ему предоставляется право самому выбирать способ обеспечения защиты.
При этом, данный способ декларируется.
В регламенте вводится новая форма оценки соответствия – Декларация пожарной безопасности. Подавая декларацию в уведомительном порядке, собственник

Слайд 396
Ст. 144 Федерального закона о «Техническом регламенте о требованиях пожарной безопасности»

предусмотрены следующие формы оценки соответствия требованиям пожарной безопасности объектов защиты, среди которых:
независимая оценка пожарного риска (аудит пожарной безопасности),
государственный пожарный надзор,
подтверждение соответствия объектов защиты (продукции) и др.

Ст. 144 Федерального закона о «Техническом регламенте о требованиях пожарной безопасности» предусмотрены следующие формы оценки соответствия требованиям

Слайд 397Все требования пожарной безопасности, изложенные в различных нормативных документах, трансформированы в

соответствующие своды правил.

Эти документы разбиты на 4 направления, в которых изложены:
требования к эвакуации людей при пожаре,
требования предотвращению возникновения пожара,
требования по ограничению распространения пожара
требования по созданию условий для тушения пожара и проведению спасательных работ.
Все требования пожарной безопасности, изложенные в различных нормативных документах, трансформированы в соответствующие своды правил. Эти документы разбиты

Слайд 398В Техническом регламенте о требованиях пожарной безопасности найден максимальный баланс между

пожарным контролем и возможностью предприятий нормально работать без бюрократического давления.
Его особенность в том, что собственник объекта определяется с технологией пожарной безопасности так, чтобы рассчитанный по специальной методике риск не превышал одну миллионную долю.
Проверки никто не отменит. Но люди будут знать, что инспектор, который пришел к ним в интернат, школу, гостиницу, торговый дом, действительно заботит пожарная безопасность стариков, детей, покупателей, и требования его законны, выполнимы и должны быть непременно исполнены.
В Техническом регламенте о требованиях пожарной безопасности найден максимальный баланс между пожарным контролем и возможностью предприятий нормально

Слайд 399Санитарно-эпидемиологический надзор строительных объектов.

Санитарно-эпидемиологический надзор строительных объектов.

Слайд 400
Санитарно-эпидемиологическое благополучие населения — состояние здоровья населения, среды обитания человека, при

котором отсутствует вредное воздействие факторов среды обитания на человека и обеспечиваются благоприятные условия его жизнедеятельности.

Санитарно-эпидемиологический надзор — деятельность по предупреждению, обнаружению, пресечению нарушений законодательства РФ в области обеспечения санитарно-эпидемиологического благополучия населения в целях охраны здоровья населения и среды обитания.
Санитарно-эпидемиологическое благополучие населения — состояние здоровья населения, среды обитания человека, при котором отсутствует вредное воздействие факторов среды

Слайд 401Санитарно-эпидемиологический надзор

Санитарно-эпидемиологический надзор

Слайд 402Законодательная база в области обеспечения санитарно-эпидемиологического благополучия основывается на Конституции РФ

и состоит из Федерального закона «…О санитарно-эпидемиологическом благополучии населения», а также принимаемых в соответствии с ним законов и иных нормативных актов.
На органы этого надзора возлагается наблюдение за выполнением санитарно-гигиенических и санитарно-эпидемиологических правил и норм в вопросах:
выбора земельных участков под строительство объектов жилищно-гражданского и про­изводственного назначения;
проектирования объектов;
Законодательная база в области обеспечения санитарно-эпидемиологического благополучия основывается на Конституции РФ и состоит из Федерального закона «…О

Слайд 403
строительства, реконструкции, капитального ремонта, реставрации зданий и сооруже­ний;
приемки в эксплуатацию объектов,

законченных строительством;
проведения мероприятий по предупреждению и ликвидации загрязнений поверхностных и подземных вод, почвы и воздуха вредными промышленными и хозяйственно-бытовыми отходами;
проведения мероприятий по предупреждению, снижению интенсивности и устранению шума.
строительства, реконструкции, капитального ремонта, реставрации зданий и сооруже­ний;приемки в эксплуатацию объектов, законченных строительством;проведения мероприятий по предупреждению и

Слайд 404Для осуществления этих задач органам санитарно-эпидемиологического надзора предоставляется право:
давать заключения, основанные

на действующих санитарно-гигиенических и санитарно-эпидемиологических правилах и нормах по вышеперечисленным вопросам;
приостанавливать проведение строительно-монтажных работ при нарушении санитарно-гигиенических и санитарно-противоэпидемиологических правил и норм.
Решения и заключения органов санитарно-эпидемиологической службы обязательны для
должностных лиц государственных органов, предприятий, учреждений и организаций.
Для осуществления этих задач органам санитарно-эпидемиологического надзора предоставляется право:давать заключения, основанные на действующих санитарно-гигиенических и санитарно-эпидемиологических правилах

Слайд 405Для проведения саннадзора должностное лицо, его осуществляющее, имеет право:
Беспрепятственно посещать поднадзорные

объекты.
Проводить отбор для исследования проб и образцов продукции (материалов).
Проводить досмотр транспортных средств в целях установления соответствия санитар­ным правилам как транспортных средств, так и перевозимых грузов.
Проводить отбор для исследований проб воздуха, воды и почвы.
Проводить измерения факторов среды обитания в целях установления соответствия та­ких факторов санитарным правилам.
Для проведения саннадзора должностное лицо, его осуществляющее, имеет право:Беспрепятственно посещать поднадзорные объекты.Проводить отбор для исследования проб и

Слайд 406Составлять протокол о нарушении санитарного законодательства.
Давать предписания с требованиями, обязательные для

исполнения в указанные сроки:
об устранении выявленных нарушений санитарных правил;
о прекращении работ;
о проектировании, строительстве, реконструкции, техническом перевооружении объектов и вводе их в эксплуатацию.

Рассматривать материалы и дела о нарушении санитарного законодательства.
Предъявлять иски в суд и арбитражный суд в случае нарушений в области саннадзора.
Составлять протокол о нарушении санитарного законодательства.Давать предписания с требованиями, обязательные для исполнения в указанные сроки:об устранении выявленных

Слайд 407За нарушение санитарного законодательства выносить мотивированные постановления:

о положении административных взысканий в

виде предупреждений и штрафов (пе­речень нарушений и суммы штрафов установлены Кодексом РФ «Об административных правонарушениях», глава 6);

вносить предложения в финансово кредитные организации о приостановлении операций юридических и физических лиц по расчетным и другим счетам при осуществлении ими работ по проектированию и строительству зданий и сооружений;

давать представления в лицензионный орган о предоставлении действия лицензии или об изъятии лицензий.






За нарушение санитарного законодательства выносить мотивированные постановления:о положении административных взысканий в виде предупреждений и штрафов (пе­речень нарушений

Слайд 408Федеральная служба по экологическому, технологическому и атомному надзору. (Ростехнадзор).

Федеральная служба по экологическому, технологическому и атомному надзору. (Ростехнадзор).

Слайд 409Федеральная служба по экологическому, технологическому и атомному надзору является:
органом государственного регулирования

безопасности при использовании атомной энергии;
уполномоченным органом в области промышленной безопасности;
органом государственного горного надзора;
органом государственного энергетического надзора;
органом государственного строительного надзора;

Федеральная служба по экологическому, технологическому и атомному надзору осуществляет свою деятельность непосредственно и через свои территориальные органы.
Федеральная служба по экологическому, технологическому и атомному надзору является:органом государственного регулирования безопасности при использовании атомной энергии;уполномоченным органом

Слайд 411Федеральная служба по экологическому, технологическому и атомному надзору осуществляет следующие полномочия:
разрабатывает

проекты федеральных законов и другие документы по вопросам, относящимся к сфере деятельности Службы;
самостоятельно принимает федеральные нормы и правила в области использования атомной энергии в соответствии с законодательством Российской Федерации;
устанавливает порядок выдачи разрешений на право ведения работ в области использования атомной энергии;
устанавливает порядок осуществления надзора за системой государственного учета и контроля ядерных материалов;
Федеральная служба по экологическому, технологическому и атомному надзору осуществляет следующие полномочия:разрабатывает проекты федеральных законов и другие документы

Слайд 412устанавливает порядок оформления декларации промышленной безопасности опасных производственных объектов и перечень

включаемых в нее сведений;
устанавливает порядок проведения технического расследования причин аварий, инцидентов и случаев утраты взрывчатых материалов промышленного назначения;
устанавливает порядок осуществления экспертизы промышленной безопасности и требования к оформлению заключения данной экспертизы;
устанавливает порядок ведения дел при осуществлении государственного строительного надзора;
устанавливает порядок оформления декларации промышленной безопасности опасных производственных объектов и перечень включаемых в нее сведений;устанавливает порядок проведения

Слайд 414устанавливает порядок допуска к определенному виду работ, которые оказывают влияние на

безопасность объектов капитального строительства;
устанавливает порядок выдачи разрешений на выбросы и сбросы радиоактивных веществ;

Федеральная служба по экологическому, технологическому и атомному надзору осуществляет контроль и надзор:
за ядерной, радиационной, технической и пожарной безопасностью (на объектах использования атомной энергии);
за соблюдением требований промышленной безопасности при проектировании, строительстве и эксплуатации опасных производственных объектов
устанавливает порядок допуска к определенному виду работ, которые оказывают влияние на безопасность объектов капитального строительства;устанавливает порядок выдачи

Слайд 415Экологический надзор

Экологический надзор

Слайд 416Энергонадзор

Энергонадзор

Слайд 417Технологический надзор

Технологический надзор

Слайд 418Атомный надзор

Атомный надзор

Слайд 419за соблюдением требований безопасности в электроэнергетике;
за безопасным ведением работ, связанных с

пользованием недрами;
за соблюдением требований пожарной безопасности на подземных объектах и при ведении взрывных работ;
за соблюдением норм и правил безопасности гидротехнических сооружений;
за проведением обязательного энергетического обследования в установленный срок;




за соблюдением требований безопасности в электроэнергетике;за безопасным ведением работ, связанных с пользованием недрами;за соблюдением требований пожарной безопасности

Слайд 420 Горный и промышленный надзор России (Росгортехнадзор)

Горный и промышленный надзор России (Росгортехнадзор)

Слайд 421Федеральный горный и промышленный надзор России (Госгортехнадзор России)
является федеральным органом

исполнительной власти, осуществляющим соответствующее нормативное регулирование, специальные разрешительные, контрольные и надзорные функции в области промышленной безопасности, а также в пределах своей компетенции в области использования и охраны недр.

Федеральный горный и промышленный надзор России (Госгортехнадзор России) является федеральным органом исполнительной власти, осуществляющим соответствующее нормативное регулирование,

Слайд 422Федеральный горный и промышленный надзор

Федеральный горный и промышленный надзор

Слайд 423Основными задачами Федерального горного и промышленного надзора России являются:
1) организация

федерального надзора за выполнением организациями требований промышленной безопасности при эксплуатации опасных производственных объектов;
2) осуществление государственного надзора за безопасным ведением работ, связанных с пользованием недрами (далее именуется - государственный горный надзор
3) организация и осуществление государственного надзора за соблюдением требований безопасности при транспортировании опасных веществ поднадзорными организациями;
Основными задачами Федерального горного и промышленного надзора России являются: 1) организация федерального надзора за выполнением организациями требований

Слайд 4244) осуществление государственного надзора в области безопасности производства, распространения и применения

взрывчатых материалов промышленного назначения;

5) организация и осуществление государственного пожарного надзора на подземных объектах и при ведении взрывных работ;

6) осуществление государственного надзора за безопасностью гидротехнических сооружений по поднадзорным организациям, объектам и работам;


4) осуществление государственного надзора в области безопасности производства, распространения и применения взрывчатых материалов промышленного назначения; 5) организация

Слайд 425Федеральный горный и промышленный надзор России в пределах своей компетенции имеет

право:
1) осуществлять государственный надзор и контроль по вопросам, отнесенным к его ведению. В этих целях должностные лица Федерального горного и промышленного надзора России имеют право беспрепятственно посещать поднадзорные организации и объекты независимо от ведомственной принадлежности и формы собственности;
2) запрашивать у органов исполнительной власти информацию по вопросам, отнесенным к его компетенции;
Федеральный горный и промышленный надзор России в пределах своей компетенции имеет право: 1) осуществлять государственный надзор и

Слайд 4273) издавать нормативные правовые акты, нормативно-технические и методические документы, обязательные для

исполнения юридическими и физическими лицами на территории Российской Федерации;
4) рассматривать в установленном порядке дела об административных правонарушениях и налагать административные взыскания;
5) направлять материалы о нарушениях законодательства Российской Федерации в области промышленной безопасности и законодательства Российской Федерации о недрах в правоохранительные органы и суды;
3) издавать нормативные правовые акты, нормативно-технические и методические документы, обязательные для исполнения юридическими и физическими лицами на

Слайд 4286) назначать проведение экспертизы в области использования и охраны недр и

привлекать в установленном порядке специалистов для проведения этих экспертиз;

7) принимать меры по устранению нарушений правил, норм и стандартов при реализации проектов по добыче и переработке полезных ископаемых, использованию недр, а также выдавать предписания об устранении нарушений требований промышленной безопасности и о приостановке работ, ведущихся с нарушением указанных требований;

6) назначать проведение экспертизы в области использования и охраны недр и привлекать в установленном порядке специалистов для

Слайд 430При Федеральном горном и промышленном надзоре России действуют межведомственный совет по

горно-газоспасательному делу и межведомственный совет по взрывному делу.

При Федеральном горном и промышленном надзоре России действуют межведомственный совет по горно-газоспасательному делу и межведомственный совет по

Слайд 431Контрольная работа

Контрольная работа
Скачать презентацию

Похожие презентации

Урок-презентация по профориентационной работе От ремесла к искусству Урок-презентация по профориентационной работе От ремесла к искусству 237
Презентация Наркотикам вход запрещен Презентация Наркотикам вход запрещен 188
Современные педагогические технологии в системе дополнительного образования Современные педагогические технологии в системе дополнительного образования 171
Елін сүйген, елі сүйген Елбасы (7 класс) Елін сүйген, елі сүйген Елбасы (7 класс) 229
Презентация Здоровый образ жизни – путь к успеху Презентация Здоровый образ жизни – путь к успеху 206
Презентация к классному часу на тему Олимпийский урок Презентация к классному часу на тему Олимпийский урок 160

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.

Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
