Презентация, доклад на тему Машины постоянного тока
Содержание
- 1. Машины постоянного тока
- 2. Назначение, место в системе энергоснабженияТрансформатор – статическое
- 3. Принцип действия трансформатора~U2~U1→ ~I1=U1/Z1→~Ф→ ~Е2=-dФ/dt = 4,44
- 4. Схема замещенияСхемой замещения - называется графическое изображение
- 5. Работа трансформатора в режиме холостого хода.Холостой ход
- 6. Работа трансформатора в режиме короткого замыкания.режим короткого
- 7. Тест опрос – 10 вопросов по 30
- 8. 1. Что такое «индукция магнитного поля»?2. Как
- 9. 1. Что такое «индукция магнитного поля»?Индукция магнитного
- 10. 2. Как вы понимаете термин «ПЕРЕМЕННЫЙ ТОК»?3.
- 11. 4. Что обозначает термин «ЯКОРЬ» электрической машины?
Назначение, место в системе энергоснабженияТрансформатор – статическое электротехническое устройство предназначенное для преобразования:величины (уровня) напряжения переменного токавеличины переменного токаЭлектрическая цепь – совокупность устройств, предназначенных для генерирования, преобразования, передачи, распределения, потребления электроэнергии или информации.
Слайд 1Машины переменного тока
Трансформаторы
Переходя к теме «Машины переменного тока»
Повторите тему: «Цепи синусоидального

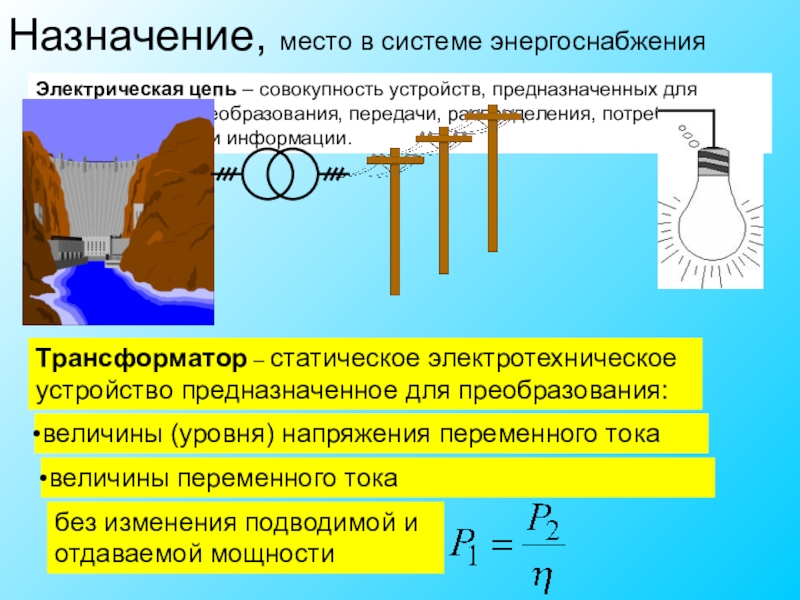

Слайд 2Назначение, место в системе энергоснабжения
Трансформатор – статическое электротехническое устройство предназначенное для
преобразования:
величины (уровня) напряжения переменного тока
величины переменного тока
Электрическая цепь – совокупность устройств, предназначенных для генерирования, преобразования, передачи, распределения, потребления электроэнергии или информации.

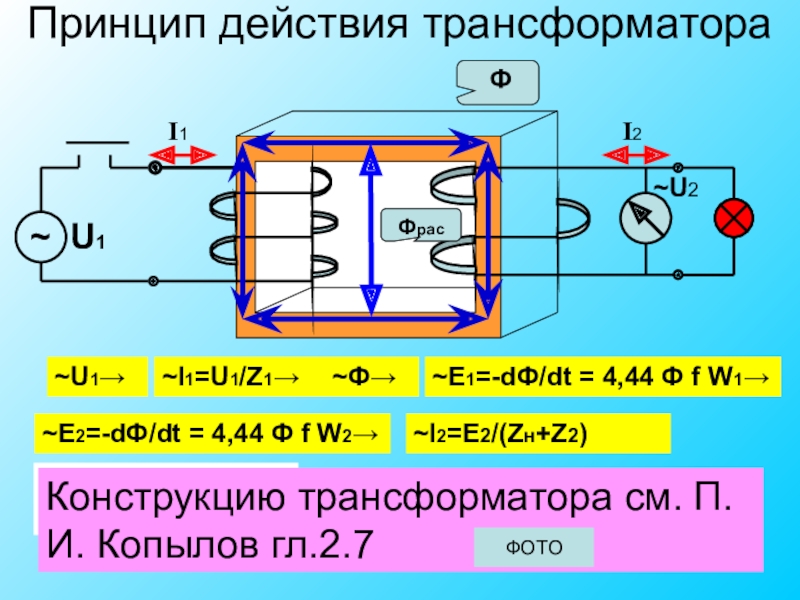

Слайд 3Принцип действия трансформатора
~U2
~U1→
~I1=U1/Z1→
~Ф→
~Е2=-dФ/dt = 4,44 Ф f W2→
~I2=E2/(Zн+Z2)
~Е1=-dФ/dt = 4,44 Ф f W1→
Коэффициент трансформации:
Конструкцию трансформатора см. П.И. Копылов гл.2.7
ФОТО
Фрас

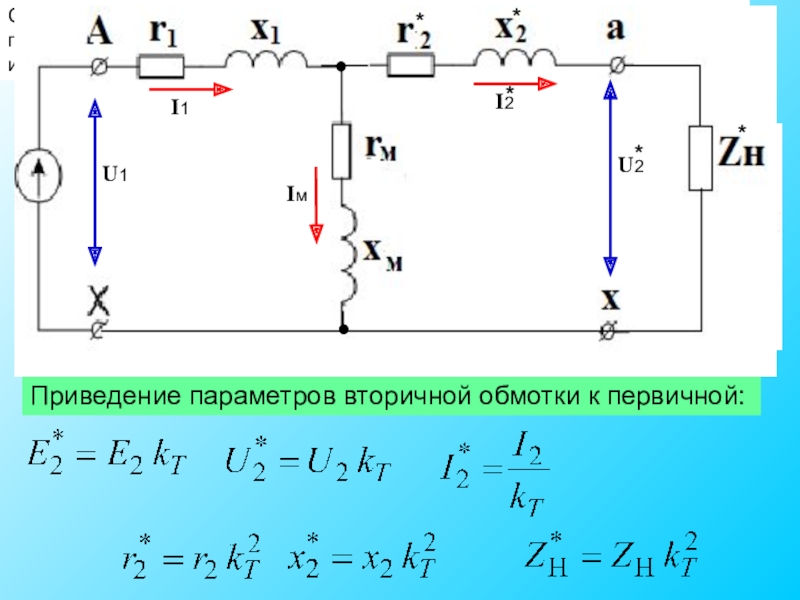

Слайд 4Схема замещения
Схемой замещения - называется графическое изображение эл. цепи с помощью
условных знаков существенных электрических параметров цепи и их взаимосвязь.
Приведение параметров вторичной обмотки к первичной:

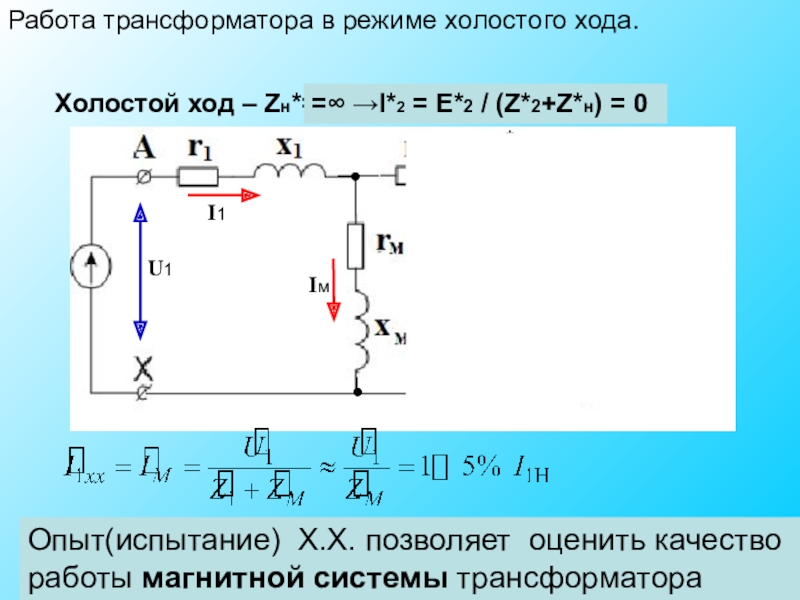

Слайд 5Работа трансформатора в режиме холостого хода.
Холостой ход – Zн*= ?
=∞ →I*2
= E*2 / (Z*2+Z*н) = 0
Опыт(испытание) Х.Х. позволяет оценить качество работы магнитной системы трансформатора

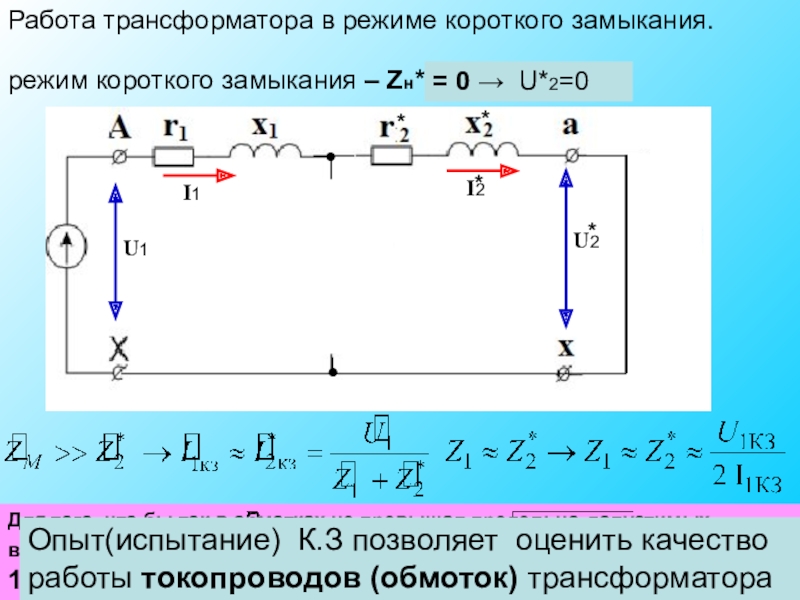

Слайд 6Работа трансформатора в режиме короткого замыкания.
режим короткого замыкания – Zн*= ?
=
0 → U*2=0
Для того, что бы ток в обмотках не превышал предельно-допустимых величин, испытания в режиме КЗ проводят при напряжении 1..5% от номинального
Опыт(испытание) К.З позволяет оценить качество работы токопроводов (обмоток) трансформатора

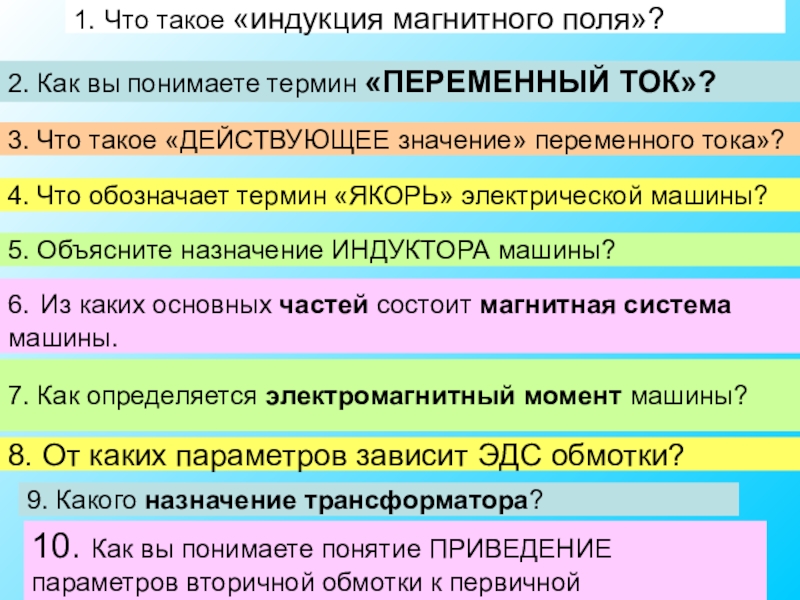

Слайд 7Тест опрос – 10 вопросов по 30 сек.
1. Что такое «индукция
магнитного поля»?
2. Как вы понимаете термин «ПЕРЕМЕННЫЙ ТОК»?
3. Что такое «ДЕЙСТВУЮЩЕЕ значение» переменного тока»?
4. Что обозначает термин «ЯКОРЬ» электрической машины?
5. Объясните назначение ИНДУКТОРА машины?
6. Из каких основных частей состоит магнитная система машины.
7. Как определяется электромагнитный момент машины?
8. От каких параметров зависит ЭДС обмотки?
9. Какого назначение трансформатора?
10. Как вы понимаете понятие ПРИВЕДЕНИЕ параметров вторичной обмотки к первичной
Слайд 81. Что такое «индукция магнитного поля»?
2. Как вы понимаете термин «ПЕРЕМЕННЫЙ
ТОК»?
3. Что такое «ДЕЙСТВУЮЩЕЕ значение» переменного тока»?
4. Что обозначает термин «ЯКОРЬ» электрической машины?
5. Объясните назначение ИНДУКТОРА машины?
6. Из каких основных частей состоит магнитная система машины.
7. Как определяется электромагнитный момент машины?
8. От каких параметров зависит ЭДС обмотки?
9. Какого назначение трансформатора?
10. Как вы понимаете понятие ПРИВЕДЕНИЕ параметров вторичной обмотки к первичной

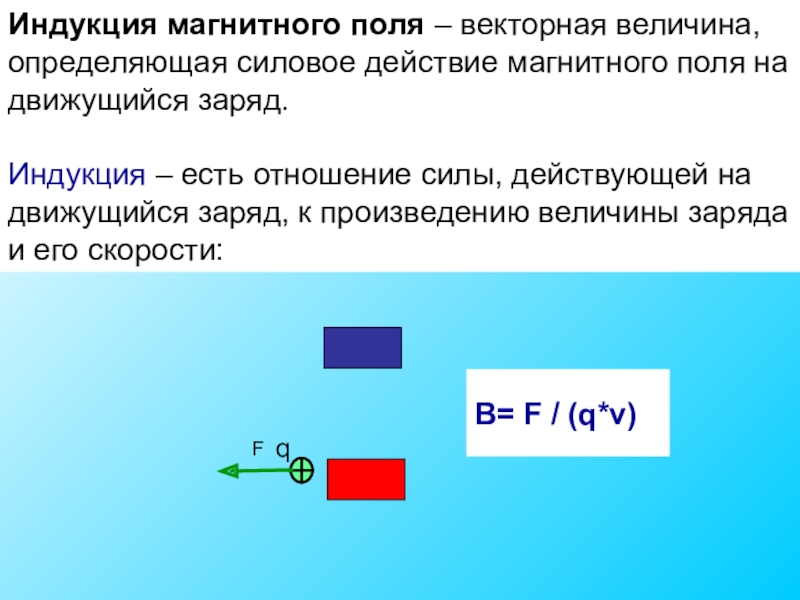

Слайд 91. Что такое «индукция магнитного поля»?
Индукция магнитного поля – векторная величина,
определяющая силовое действие магнитного поля на движущийся заряд.
Индукция – есть отношение силы, действующей на движущийся заряд, к произведению величины заряда и его скорости:
B= F / (q*v)

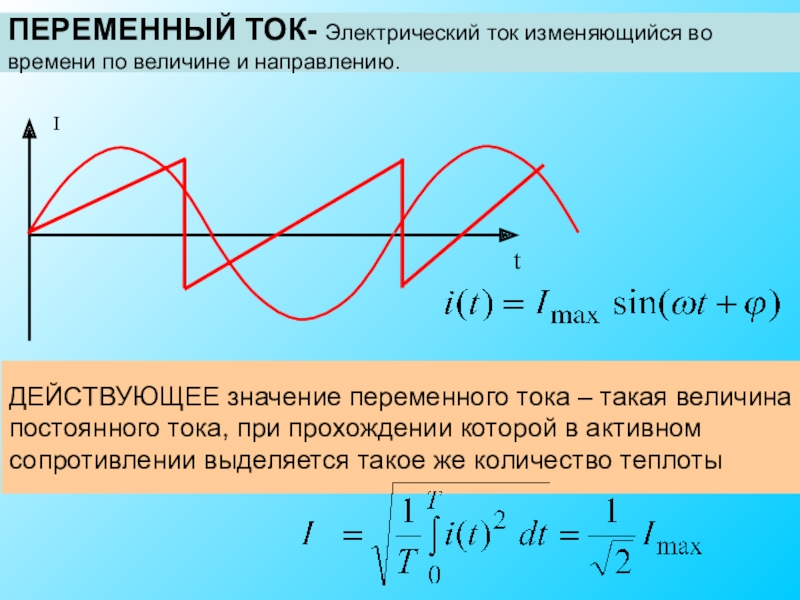

Слайд 102. Как вы понимаете термин «ПЕРЕМЕННЫЙ ТОК»?
3. Что такое «ДЕЙСТВУЮЩЕЕ значение»
переменного тока»?
ПЕРЕМЕННЫЙ ТОК- Электрический ток изменяющийся во времени по величине и направлению.
ДЕЙСТВУЮЩЕЕ значение переменного тока – такая величина постоянного тока, при прохождении которой в активном сопротивлении выделяется такое же количество теплоты
Слайд 114. Что обозначает термин «ЯКОРЬ» электрической машины?
Якорь – часть машины,
где происходит преобразование энергии из одной формы в другую за счёт взаимодействия основного магнитного потока и тока в обмотке якоря.
5. Объясните назначение ИНДУКТОРА машины?
Индуктор– служит для создания основного магнитного потока.
6. Из каких основных частей состоит магнитная система машины.
Сердечники (магнитопроводы) ротора и статора составляют магнитную систему машины
7. Как определяется электромагнитный момент машины?
8. От каких параметров зависит ЭДС обмотки?
9. Какого назначение трансформатора?
для преобразования величины (уровня) напряжения переменного тока и величины переменного тока
10. Как вы понимаете понятие ПРИВЕДЕНИЕ параметров вторичной обмотки к первичной
Приведение(замена) - пересчёт параметров вторичной обмотки к виртуальной обмотке, имеющей такое же число витков, как и первичная
