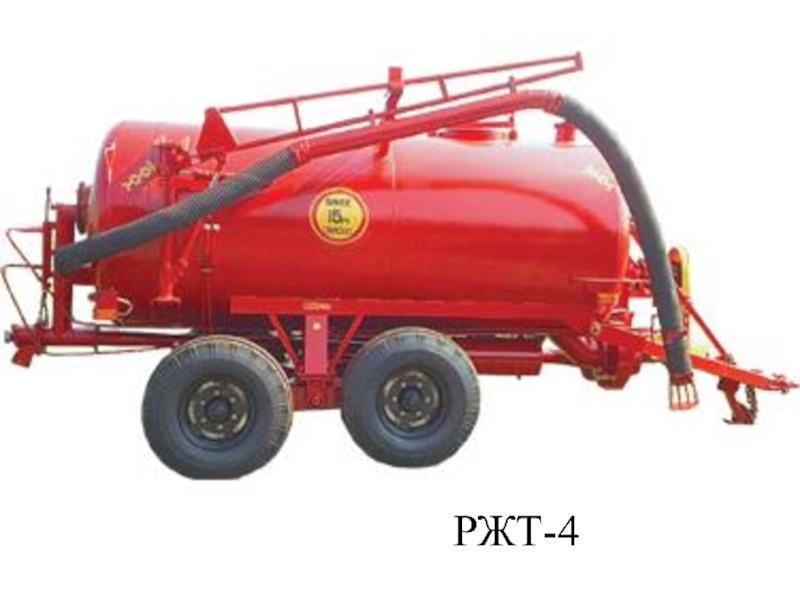

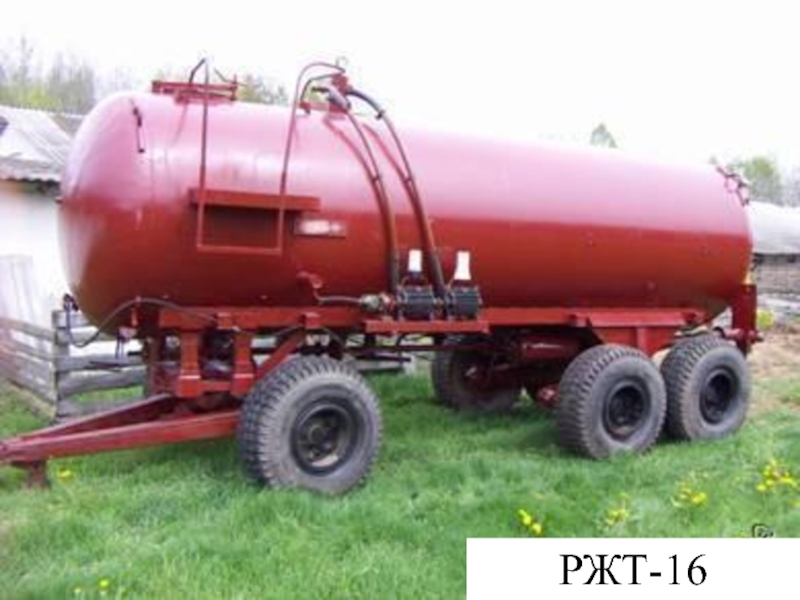

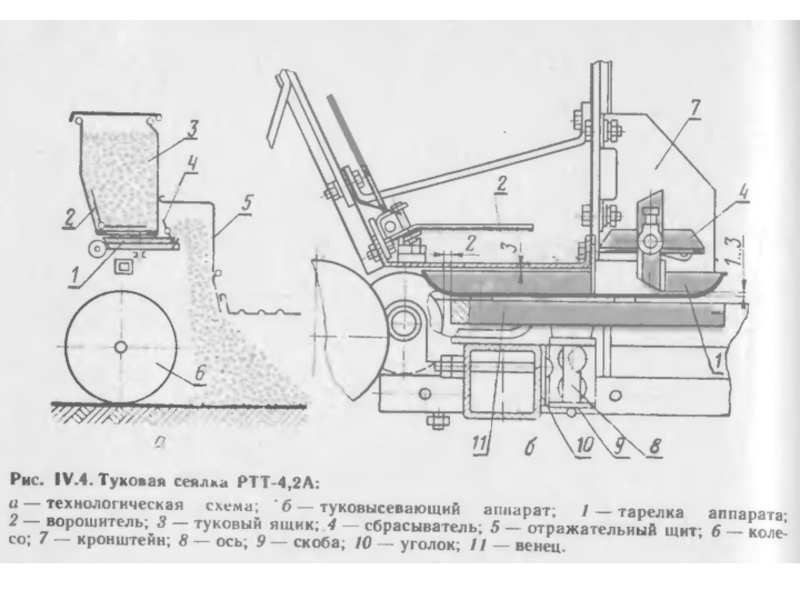

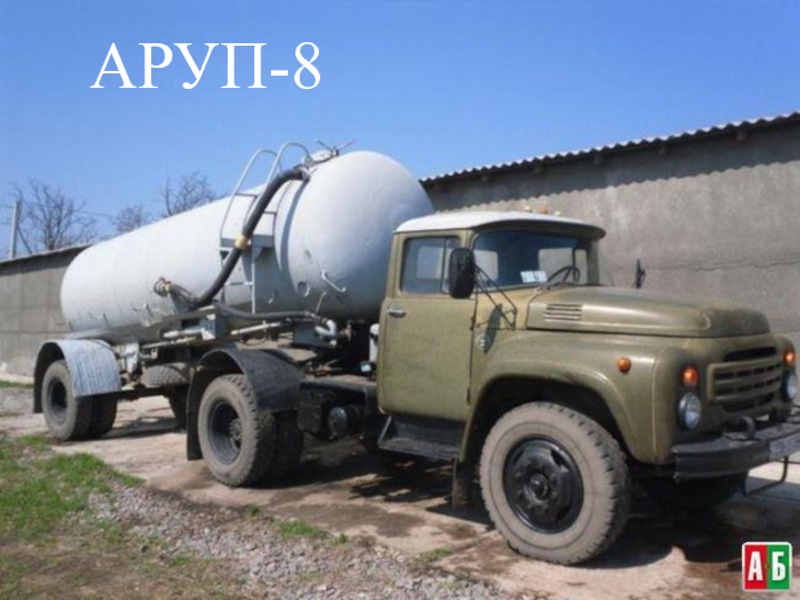

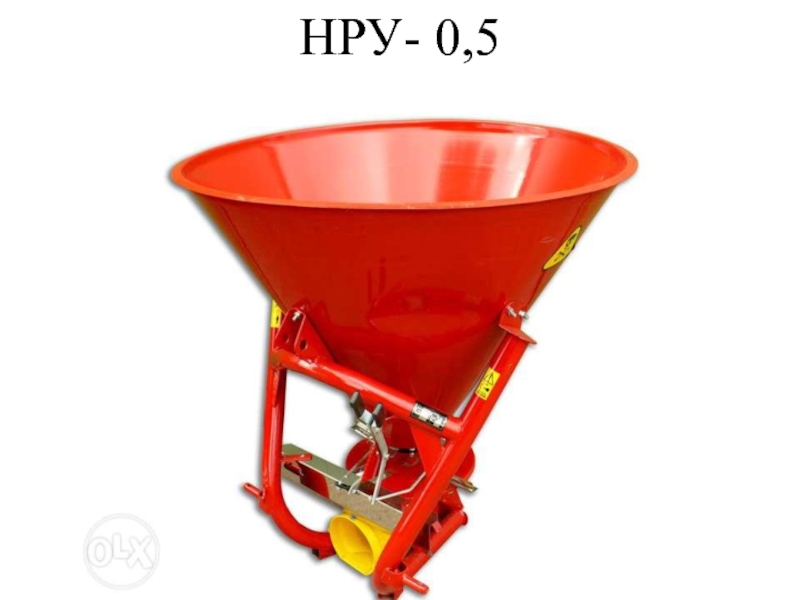

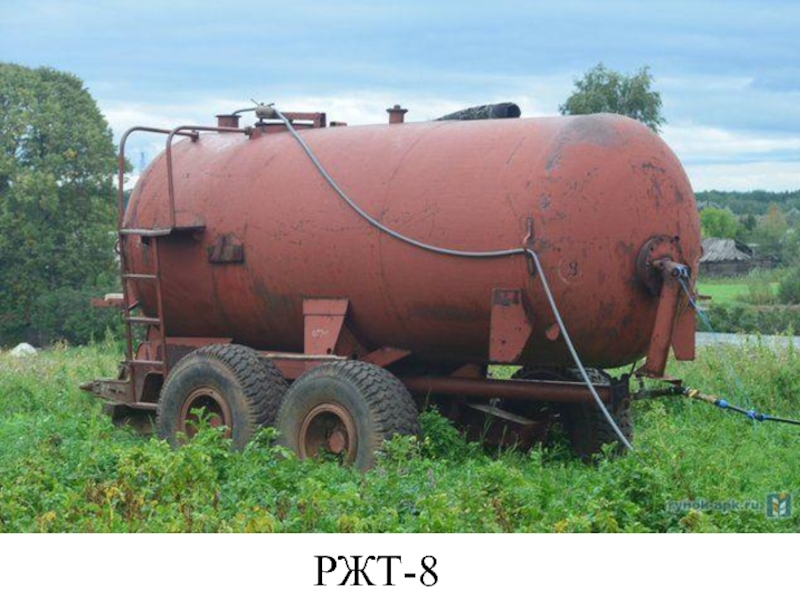

Презентация, доклад на тему Машины для внесения удобрений

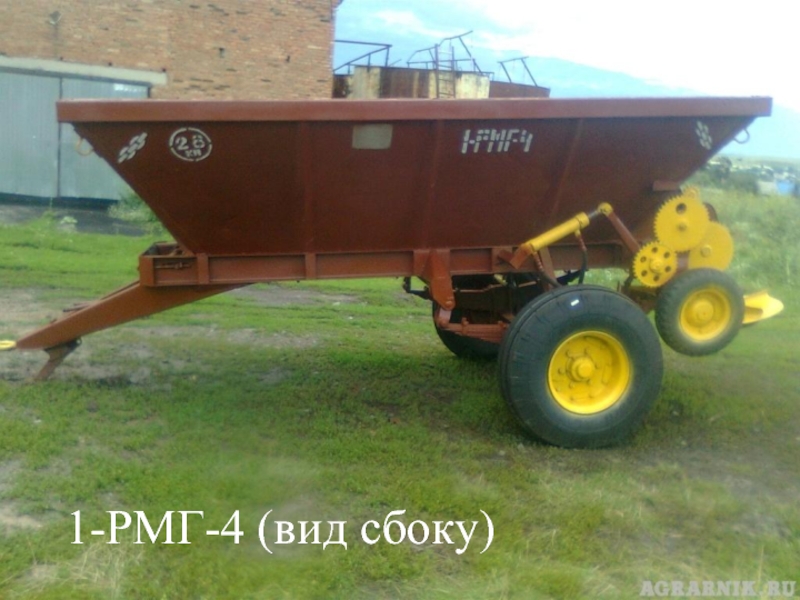

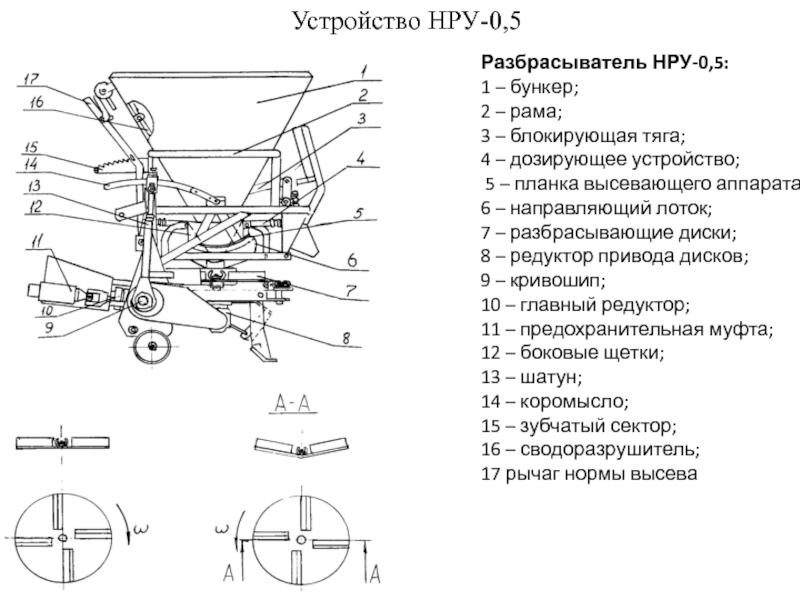

тяга;
4 – дозирующее устройство;
5 – планка высевающего аппарата;
6 – направляющий лоток;
7 – разбрасывающие диски;
8 – редуктор привода дисков;
9 – кривошип;
10 – главный редуктор;
11 – предохранительная муфта;
12 – боковые щетки;
13 – шатун;
14 – коромысло;
15 – зубчатый сектор;
16 – сводоразрушитель;
17 рычаг нормы высева

– кривошипно-шатунный механизм;

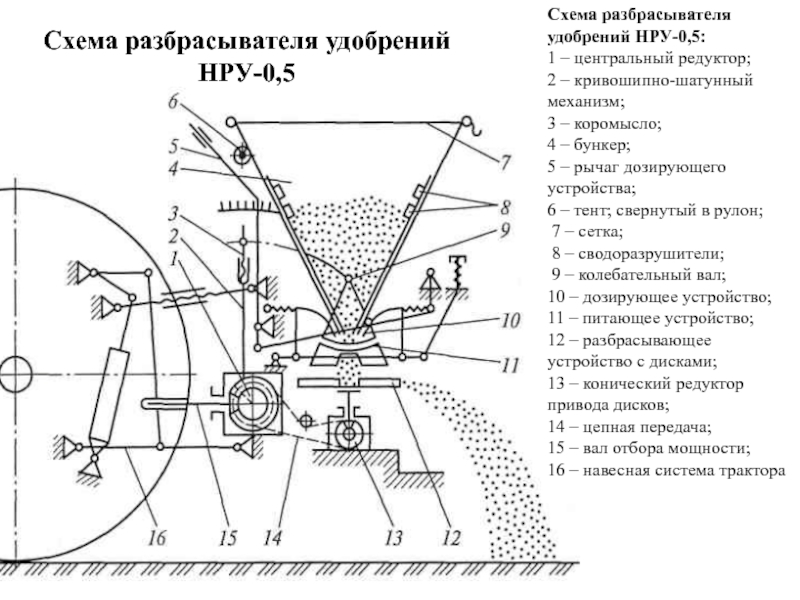

3 – коромысло;
4 – бункер;
5 – рычаг дозирующего устройства;
6 – тент; свернутый в рулон;
7 – сетка;
8 – сводоразрушители;
9 – колебательный вал;
10 – дозирующее устройство;
11 – питающее устройство;
12 – разбрасывающее устройство с дисками;
13 – конический редуктор привода дисков;
14 – цепная передача;
15 – вал отбора мощности;
16 – навесная система трактора

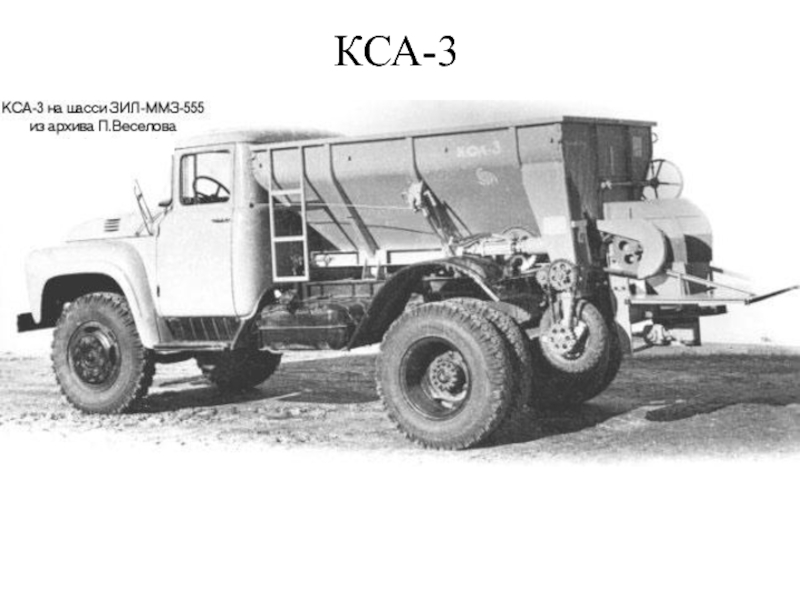

2 – транспортер прутковый; 3 – гидроцилиндр с поворотным рычагом;
4 – ведущий вал транспортера; 5 – механизм управления заслонкой; 6 – гидромотор;
7 – ветрозащитное устройство; 8 – распределяющий диск; 9 – ролик;
10 – опорно-приводное колесо; 11 – рама

вал;

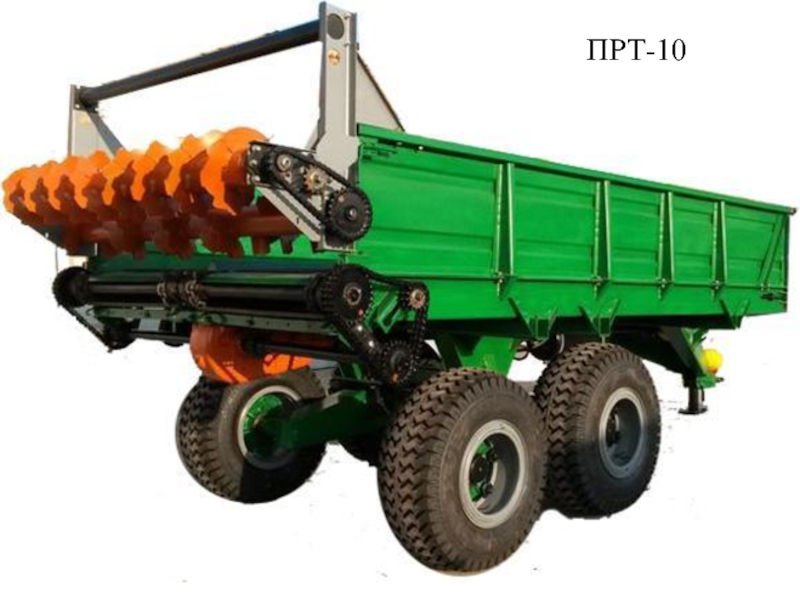

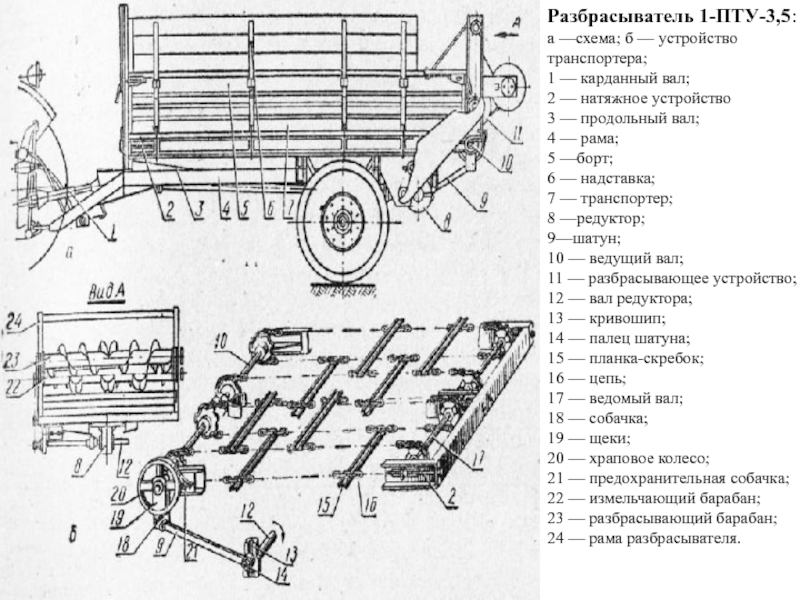

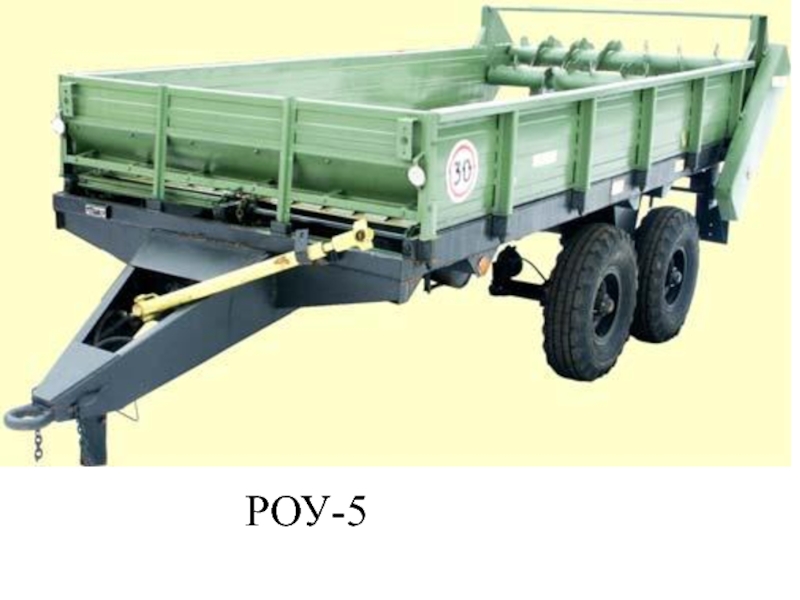

2 — натяжное устройство
3 — продольный вал;
4 — рама;
5 —борт;
6 — надставка;
7 — транспортер;
8 —редуктор;
9—шатун;
10 — ведущий вал;
11 — разбрасывающее устройство;
12 — вал редуктора;
13 — кривошип;
14 — палец шатуна;
15 — планка-скребок;
16 — цепь;
17 — ведомый вал;
18 — собачка;
19 — щеки;
20 — храповое колесо;
21 — предохранительная собачка; 22 — измельчающий барабан;
23 — разбрасывающий барабан;
24 — рама разбрасывателя.

схема (вид сверху);

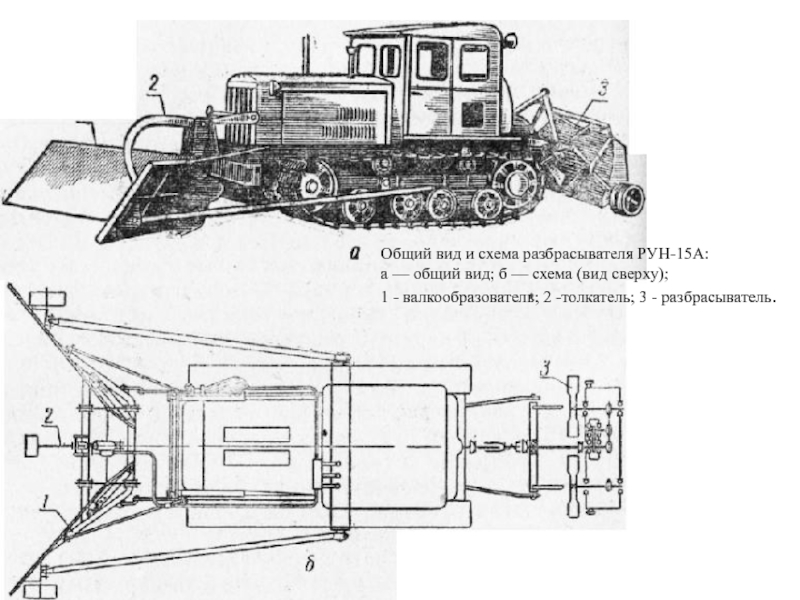

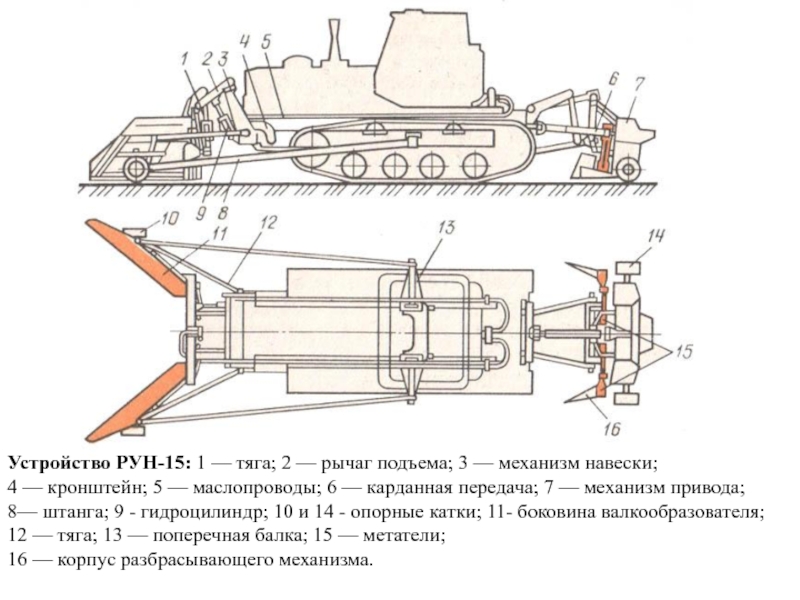

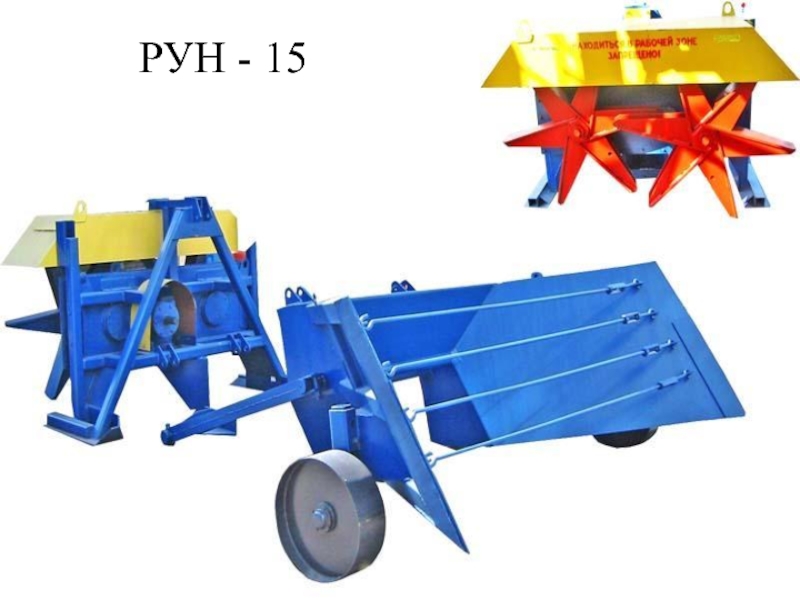

1 - валкообразователь; 2 -толкатель; 3 - разбрасыватель.

механизм навески;
4 — кронштейн; 5 — маслопроводы; 6 — карданная передача; 7 — механизм привода;
8— штанга; 9 - гидроцилиндр; 10 и 14 - опорные катки; 11- боковина валкообразователя; 12 — тяга; 13 — поперечная балка; 15 — метатели;
16 — корпус разбрасывающего механизма.

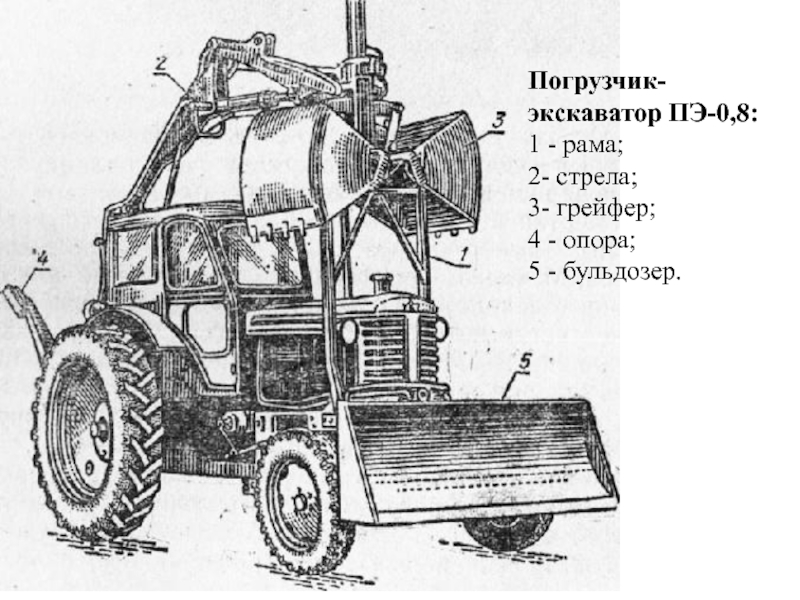

опора;
5 - бульдозер.

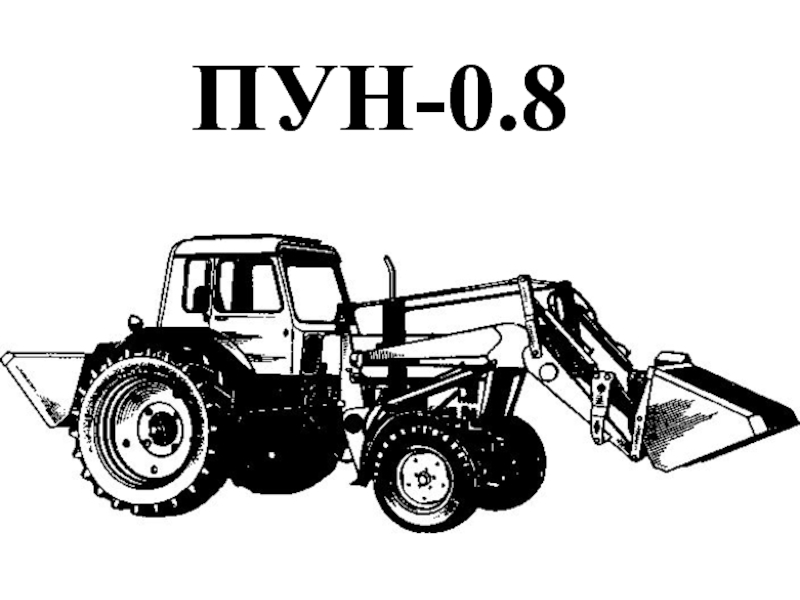

гидроцилиндры;

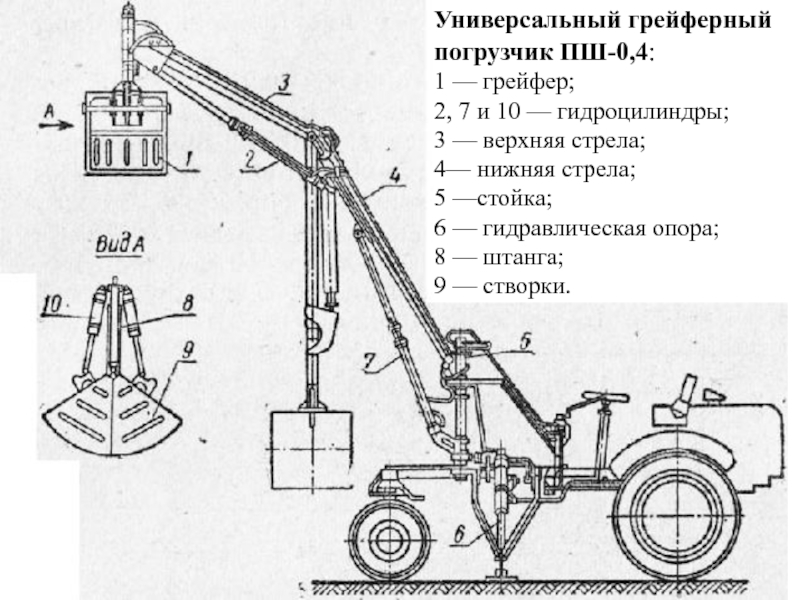

3 — верхняя стрела;
4— нижняя стрела;
5 —стойка;
6 — гидравлическая опора;
8 — штанга;
9 — створки.

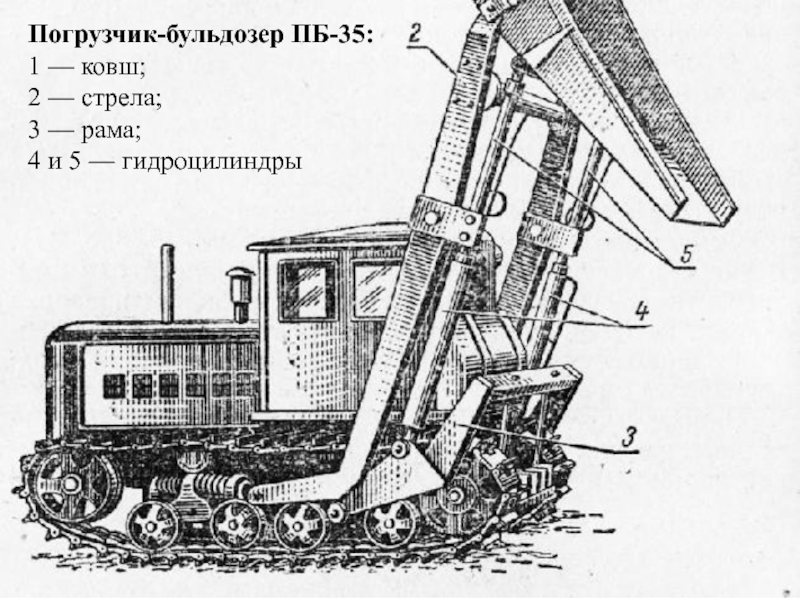

и 5 — гидроцилиндры
