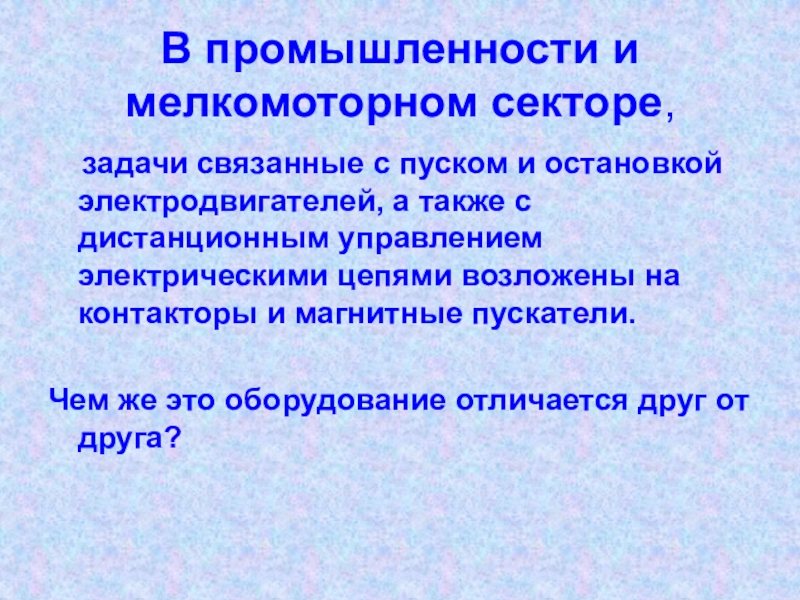

и остановкой электродвигателей, а также с дистанционным управлением электрическими цепями возложены на контакторы и магнитные пускатели.

Чем же это оборудование отличается друг от друга?

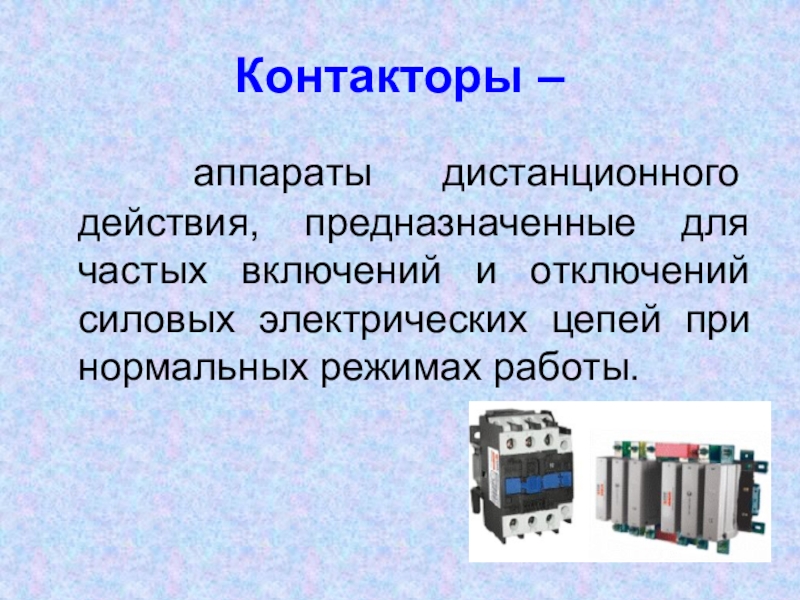

отключений силовых электрических цепей при нормальных режимах работы.

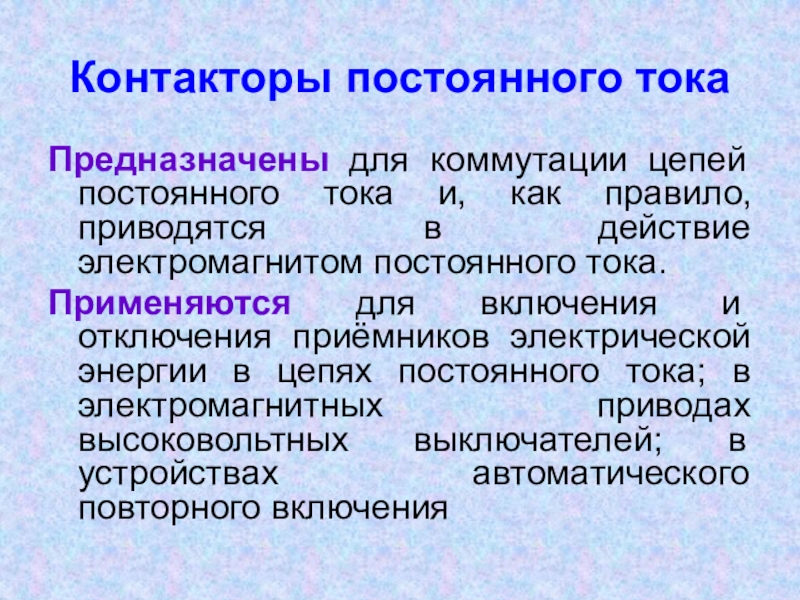

приводятся в действие электромагнитом постоянного тока.
Применяются для включения и отключения приёмников электрической энергии в цепях постоянного тока; в электромагнитных приводах высоковольтных выключателей; в устройствах автоматического повторного включения

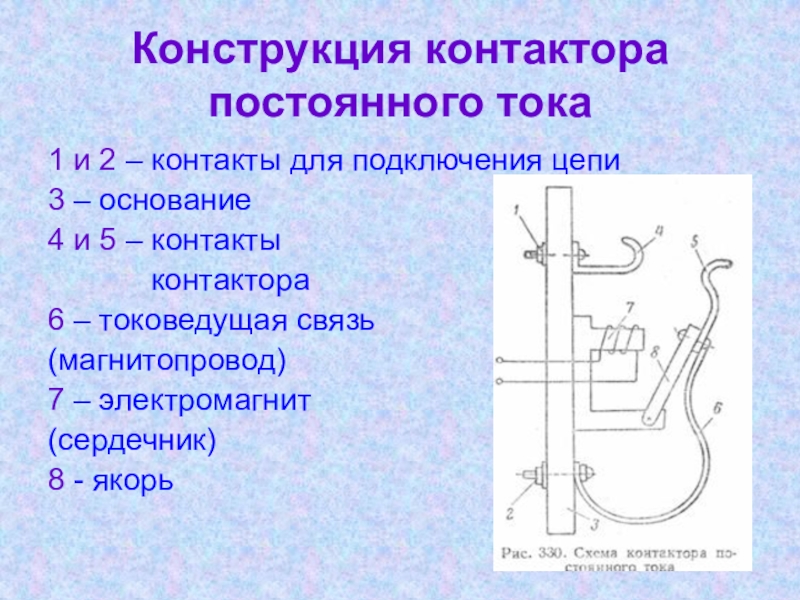

– основание
4 и 5 – контакты
контактора
6 – токоведущая связь
(магнитопровод)
7 – электромагнит
(сердечник)
8 - якорь

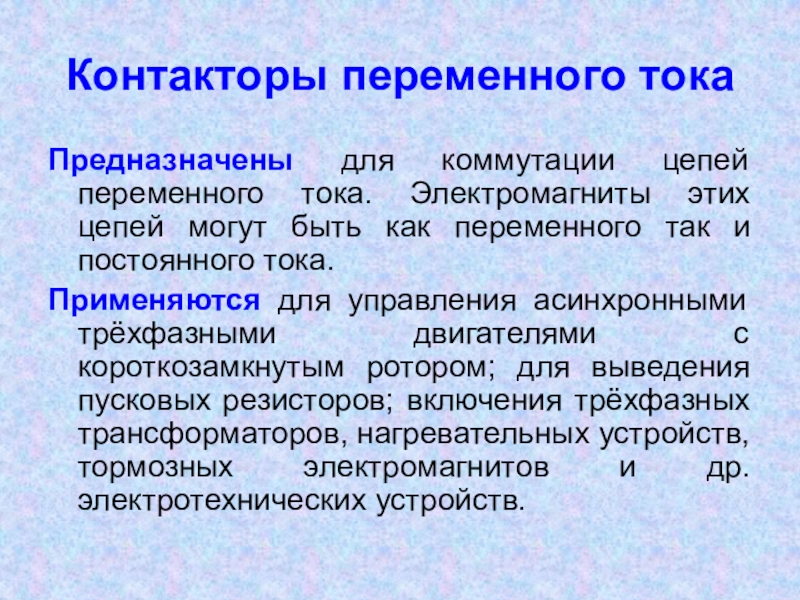

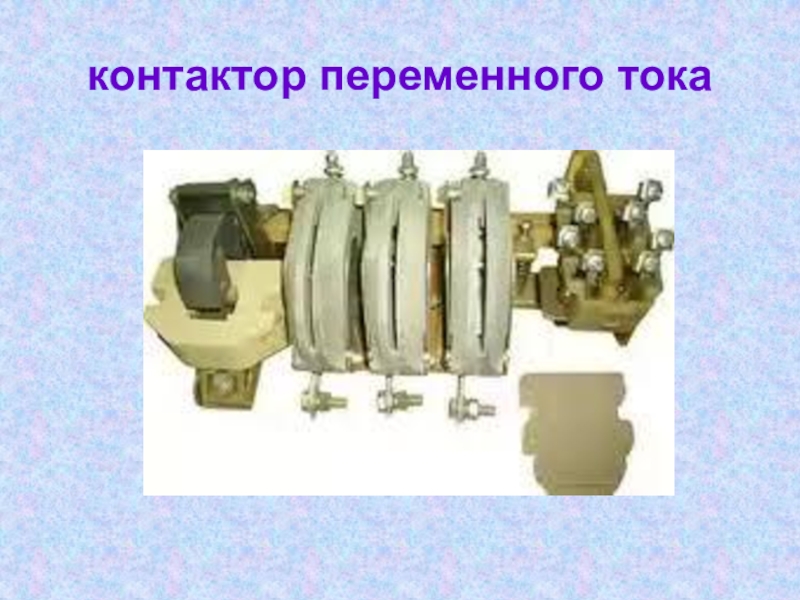

могут быть как переменного так и постоянного тока.
Применяются для управления асинхронными трёхфазными двигателями с короткозамкнутым ротором; для выведения пусковых резисторов; включения трёхфазных трансформаторов, нагревательных устройств, тормозных электромагнитов и др. электротехнических устройств.

тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя, плавкими предохранителями.

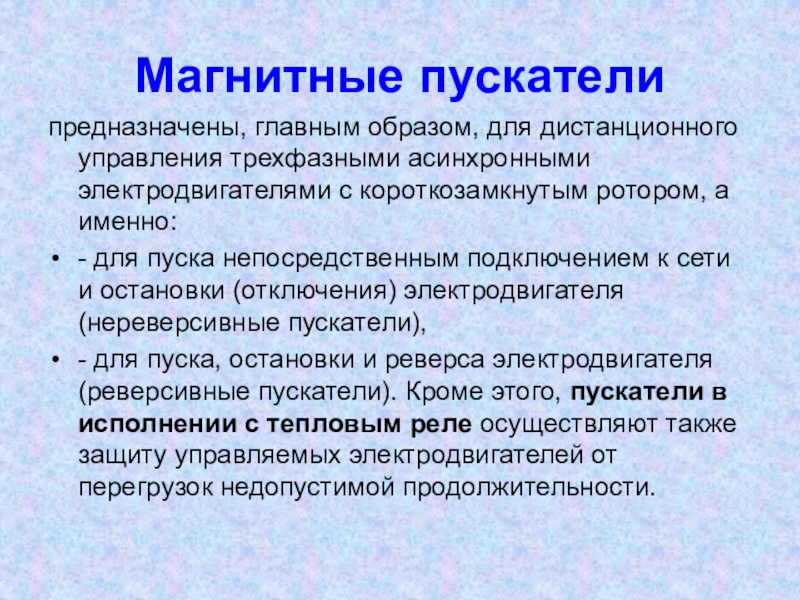

с короткозамкнутым ротором, а именно:
- для пуска непосредственным подключением к сети и остановки (отключения) электродвигателя (нереверсивные пускатели),
- для пуска, остановки и реверса электродвигателя (реверсивные пускатели). Кроме этого, пускатели в исполнении с тепловым реле осуществляют также защиту управляемых электродвигателей от перегрузок недопустимой продолжительности.

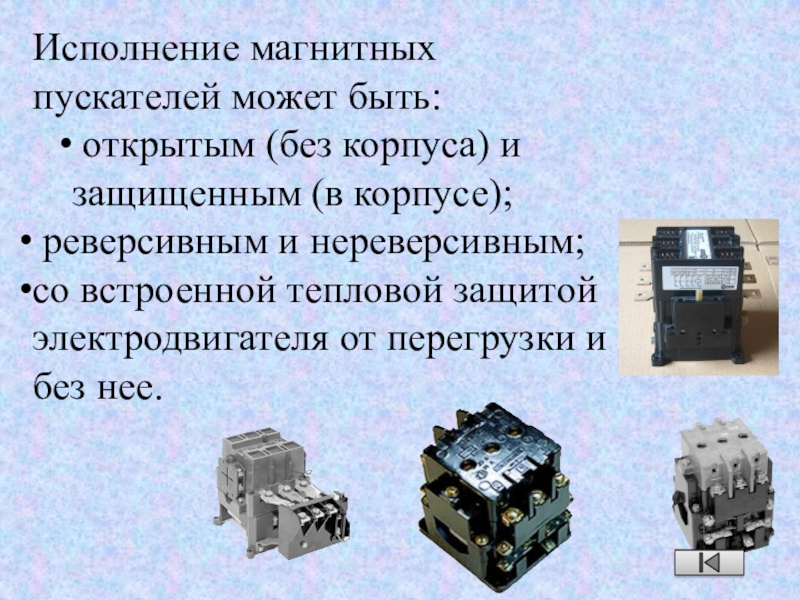

корпусе);
реверсивным и нереверсивным;
со встроенной тепловой защитой электродвигателя от перегрузки и без нее.

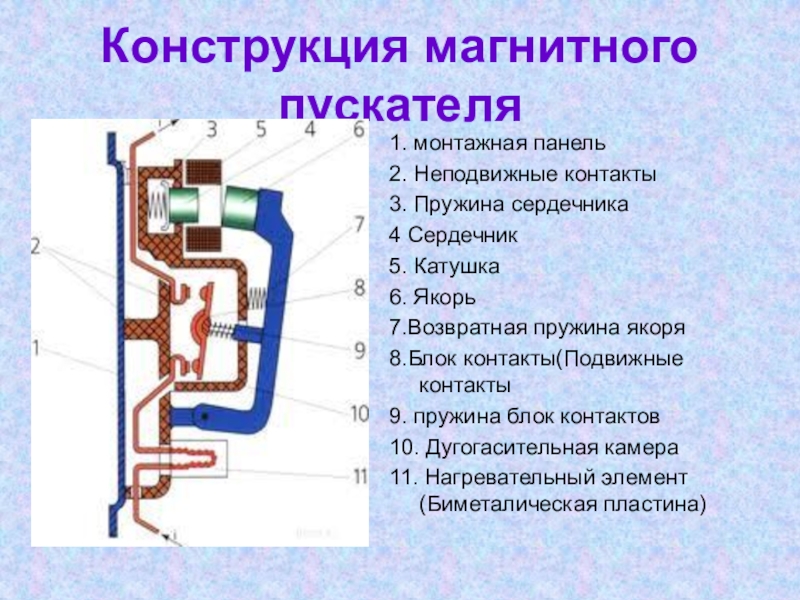

Якорь
7.Возвратная пружина якоря
8.Блок контакты(Подвижные контакты
9. пружина блок контактов
10. Дугогасительная камера
11. Нагревательный элемент(Биметалическая пластина)

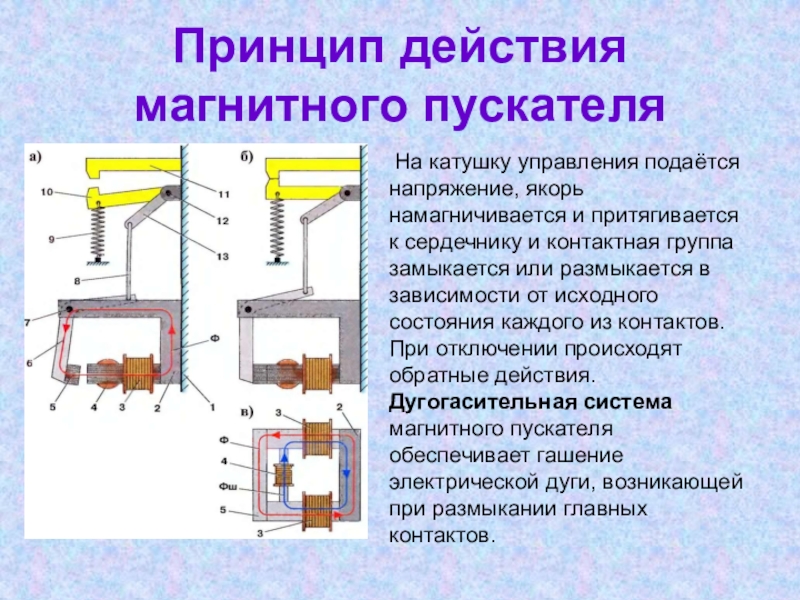

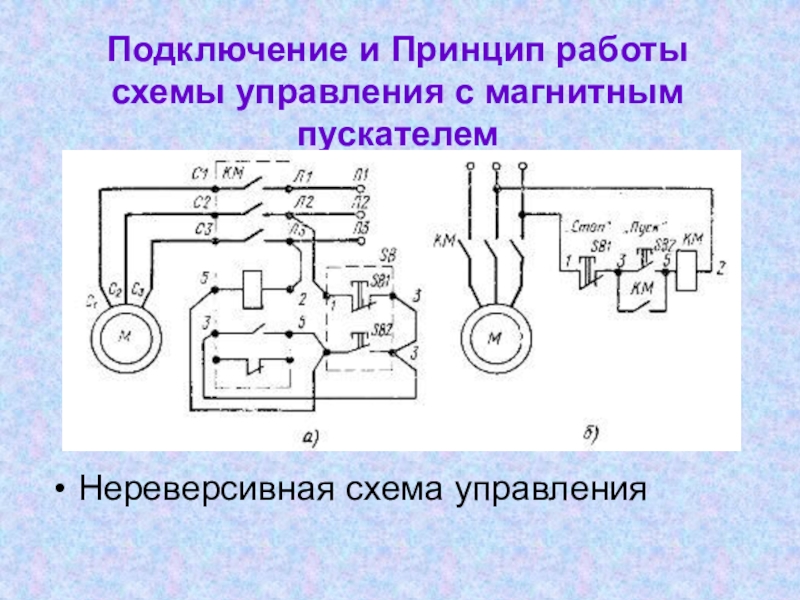

и притягивается к сердечнику и контактная группа замыкается или размыкается в зависимости от исходного состояния каждого из контактов. При отключении происходят обратные действия. Дугогасительная система магнитного пускателя
обеспечивает гашение электрической дуги, возникающей при размыкании главных контактов.

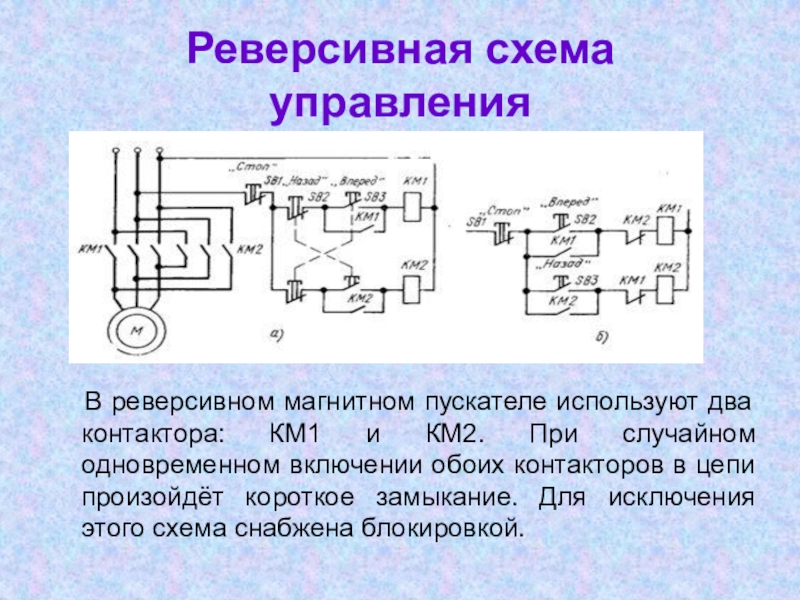

КМ1 и КМ2. При случайном одновременном включении обоих контакторов в цепи произойдёт короткое замыкание. Для исключения этого схема снабжена блокировкой.

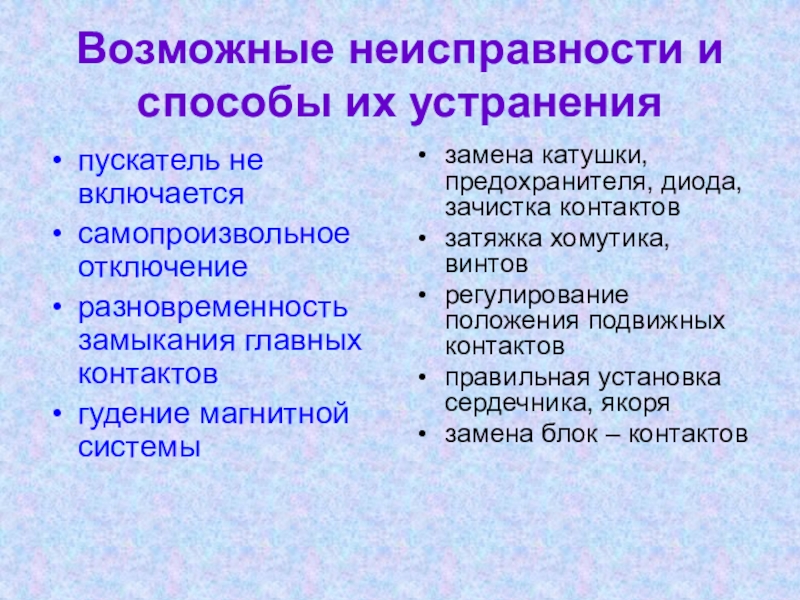

контактов
гудение магнитной системы

замена катушки, предохранителя, диода, зачистка контактов
затяжка хомутика, винтов
регулирование положения подвижных контактов
правильная установка сердечника, якоря
замена блок – контактов

повреждений
затяжка крепежных деталей
очистка контактов от грязи и наплывов
проверка исправности кожухов, оболочек, корпусов
проверка работы сигнальных и заземляющих устройств

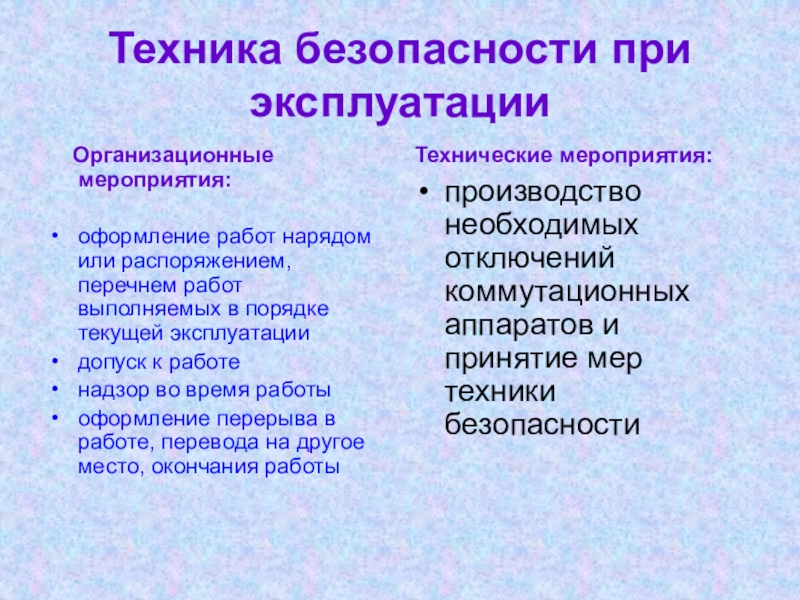

мероприятия:

оформление работ нарядом или распоряжением, перечнем работ выполняемых в порядке текущей эксплуатации
допуск к работе
надзор во время работы
оформление перерыва в работе, перевода на другое место, окончания работы

Технические мероприятия:
производство необходимых отключений коммутационных аппаратов и принятие мер техники безопасности

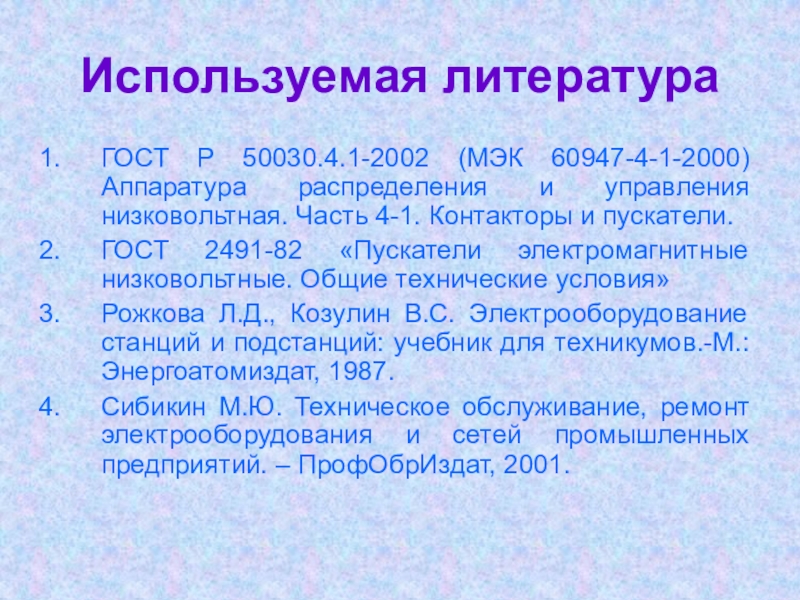

Часть 4-1. Контакторы и пускатели.
