Презентация, доклад на тему Магнитные материалы по дисциплине Электротехнические материалы
Содержание
- 1. Магнитные материалы по дисциплине Электротехнические материалы
- 2. Все вещества в природе являются магнетиками в
- 3. Магнитными называют материалы, применяемые в технике с
- 4. Магнитные материалы делятся:Магнитомягкие материалы;Магнитотвердые материалы;Магнитные материалы специального назначения.

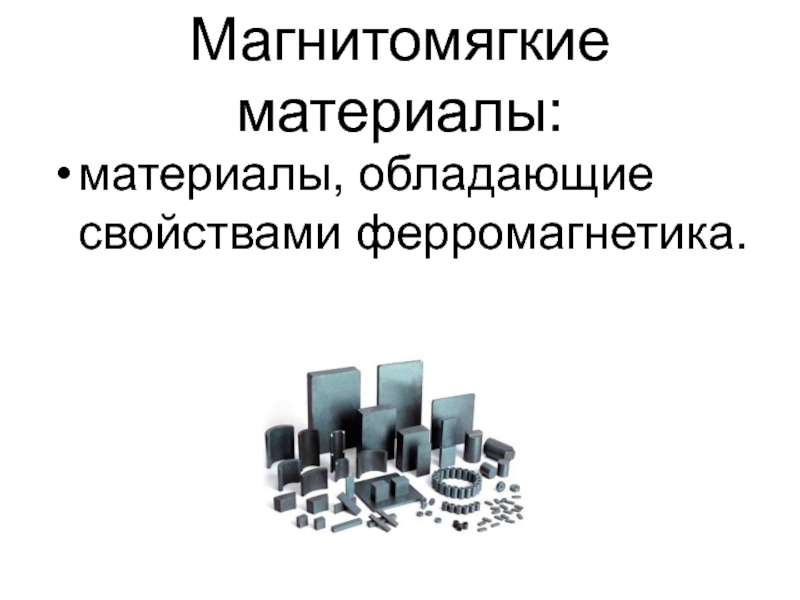

- 5. Магнитомягкие материалы:материалы, обладающие свойствами ферромагнетика.
- 6. Ферромагнетик - этожелезо, никель, кобальт или другое вещество, которое имеет высокую магнитную проницаемость.
- 7. Магнитная проницаемость -это физическая величина, характеризующая связь
- 8. Магнитные материалы- магнитный момент электронамагнитный момент атомаПолное
- 9. Классификация магнитных материаловКлассификация магнитных материалов зависит от того как ориентированы магнитные моменты соседних атомов*нескомпенсированные антиферромагнетики
- 10. Классификация магнитных материаловНамагниченность ферро и ферримагнетиков во
- 11. Свойства ферро и ферримагнетиковДоменная структура1 – упругое
- 12. Свойства ферро и ферримагнетиковТемпературная зависимость намагниченностиТК - температура Кюри Температура КюриJнас > J1J1
- 13. Сравнение ферро и ферримагнетиковСходствоРазличия Доменная структура Похожие кривые намагничивания и петля гистерезиса Похожие температурные зависимости намагничивания
- 14. Магнитные потериВ переменном магнитном поле происходит разогрев
- 15. МагнитострикцияИзменение размеров и формы тела при намагничивании
- 16. Классификация магнитных материаловHМагнитомягкие(с узкой петлей гистерезиса) Магнитотвердые(с
- 17. Классификация магнитных материаловМагнитомягкиеНизкочастотные железо сталь пермаллой (Fe
- 18. Магнитомягкие низкочастотные материалыКремнистая электротехническая сталь - основной
- 19. Магнитомягкие низкочастотные материалыПермаллои(железо-никелевые сплавы)Применение: для изготовления малогабаритных трансформаторов, реле
- 20. Магнитотвердые материалыПрименение: постоянные магниты, диски для записи
- 21. Ферритыпредставляют собой магнитную керамику с большим удельным
- 22. Основными характеристиками магнитотвердых материалов являются: - коэрцитивная
- 23. Назначение- магнитотвердые материалы перемагничиваются только в
- 24. Магнитные материалы специального назначенияэто магнитные материалы, имеющие
- 25. К магнитным материалам специального назначения относят:1)магнитные материалы с прямоугольной петлей гистерезиса;2) СВЧ- ферриты; 3)магнитострикционные материалы.
- 26. Магнитные материалы с прямоугольной петлей гистерезиса.Сердечники из
- 27. СВЧ- ферритынеметаллические твёрдые магнитные материалы. Магнитными характеристиками
- 28. Назначение СВЧ- ферритов В качестве ферритов СВЧ
- 29. Магнитострикционные материалы-ферромагнитные металлы и сплавы, а также
- 30. Магнитострикционные материалы применяют: - для изготовления сердечников
- 31. 1.Отчего зависят магнитные свойства вещества?2.На какие классы
Все вещества в природе являются магнетиками в том понимании, что они обладают определенными магнитными свойствами и определенным образом взаимодействуют с внешним магнитным полем.

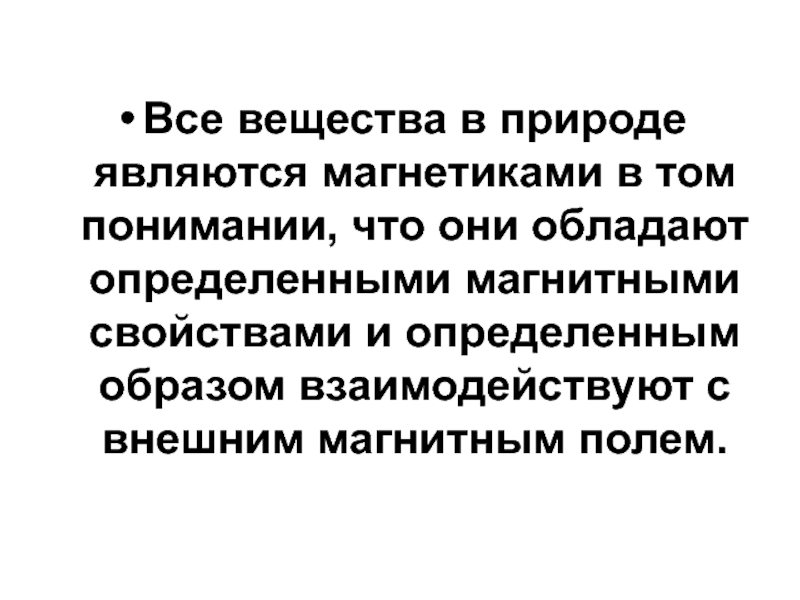

Слайд 2Все вещества в природе являются магнетиками в том понимании, что они
обладают определенными магнитными свойствами и определенным образом взаимодействуют с внешним магнитным полем.

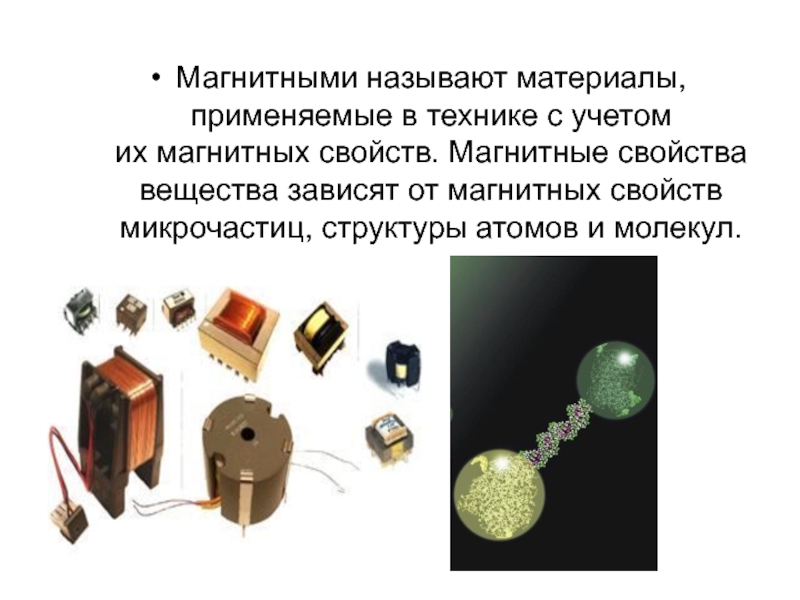

Слайд 3Магнитными называют материалы, применяемые в технике с учетом их магнитных свойств.
Магнитные свойства вещества зависят от магнитных свойств микрочастиц, структуры атомов и молекул.

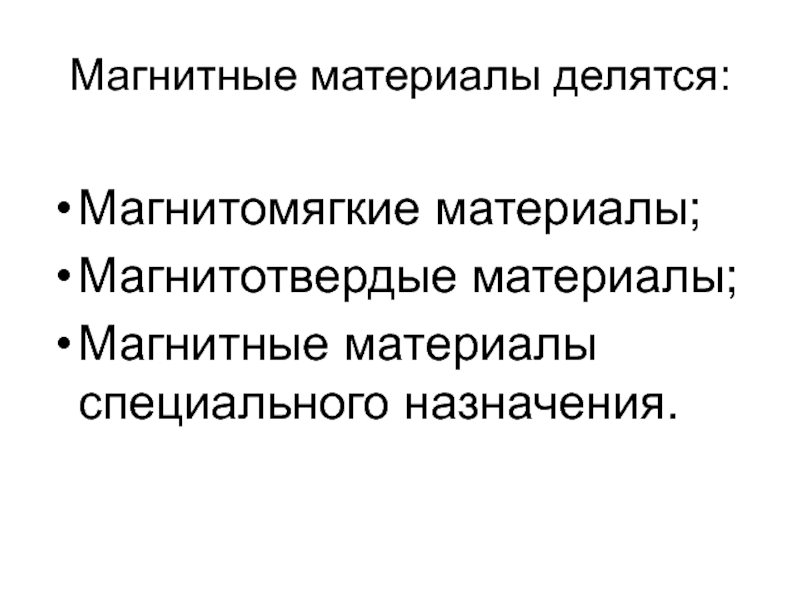

Слайд 4Магнитные материалы делятся:
Магнитомягкие материалы;
Магнитотвердые материалы;
Магнитные материалы специального назначения.

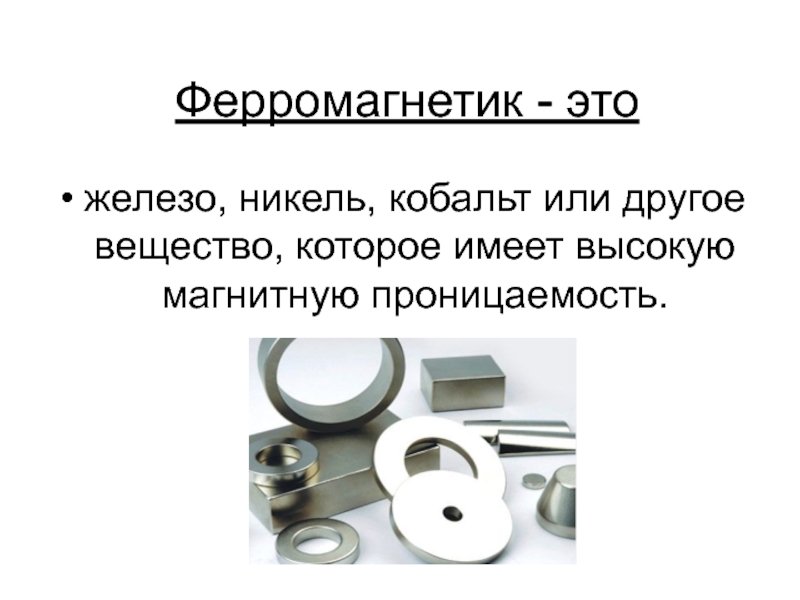

Слайд 6Ферромагнетик - это
железо, никель, кобальт или другое вещество, которое имеет высокую
магнитную проницаемость.

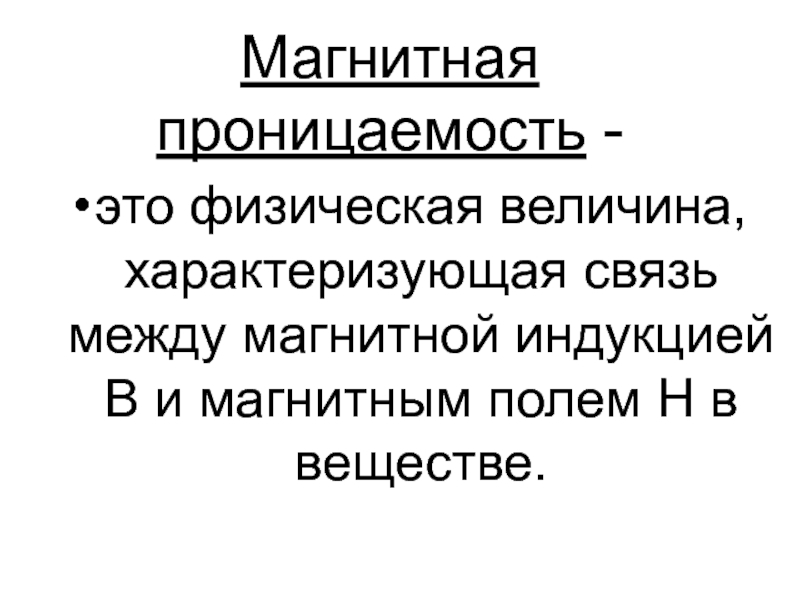

Слайд 7Магнитная проницаемость -
это физическая величина, характеризующая связь между магнитной индукцией В
и магнитным полем Н в веществе.

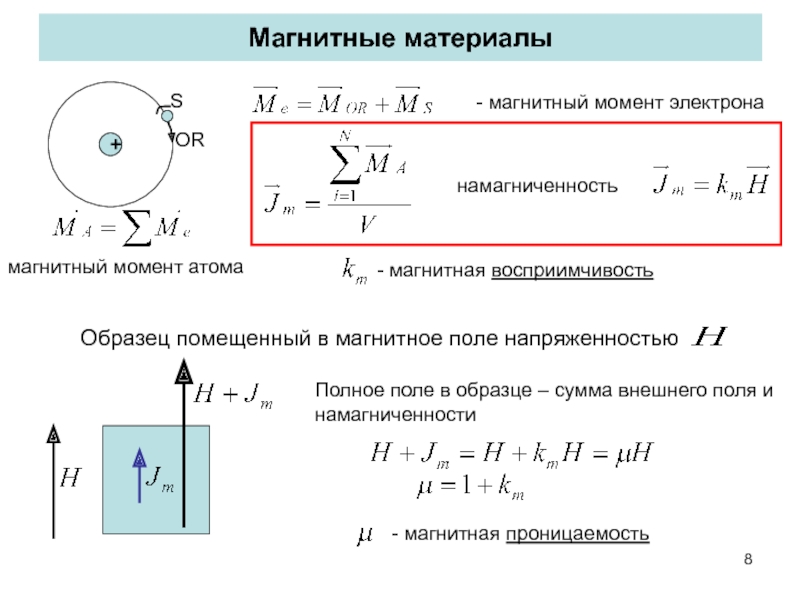

Слайд 8Магнитные материалы
- магнитный момент электрона
магнитный момент атома
Полное поле в образце –
сумма внешнего поля и намагниченности
- магнитная проницаемость

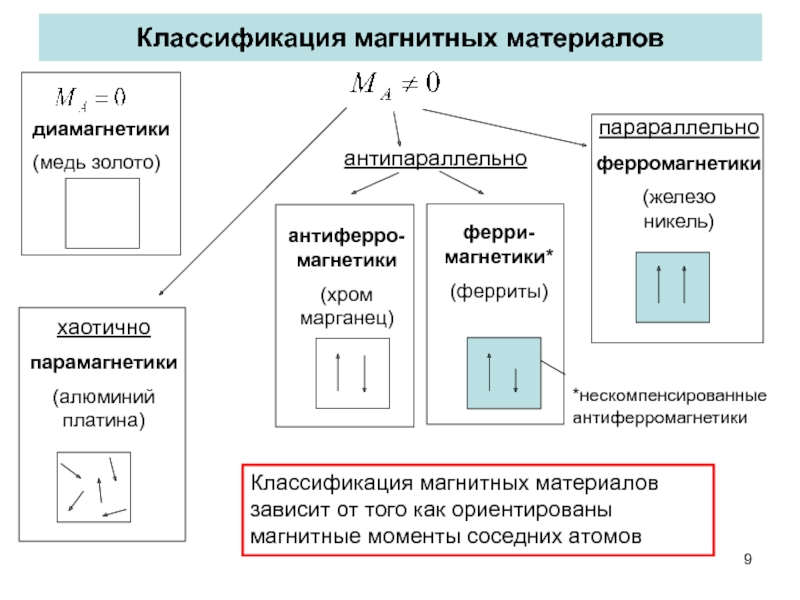

Слайд 9Классификация магнитных материалов
Классификация магнитных материалов зависит от того как ориентированы магнитные
моменты соседних атомов
*нескомпенсированные
антиферромагнетики

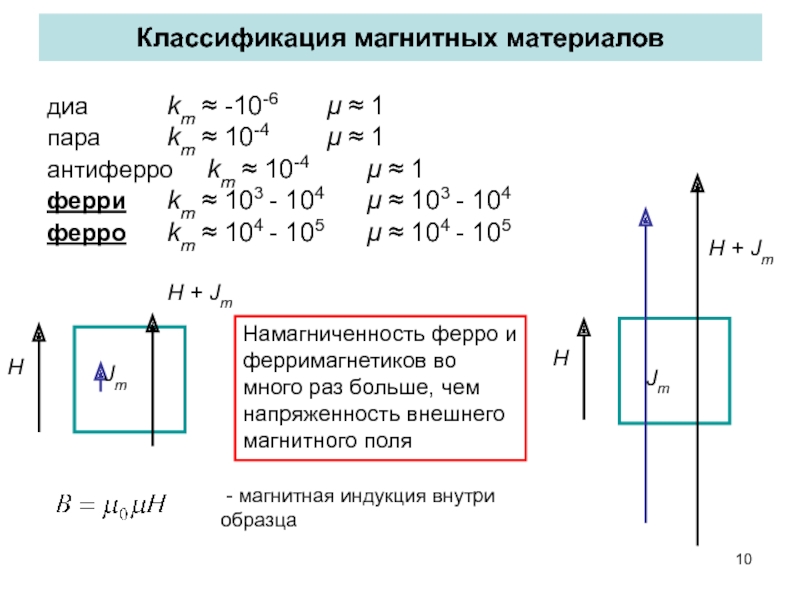

Слайд 10Классификация магнитных материалов
Намагниченность ферро и ферримагнетиков во много раз больше, чем
напряженность внешнего магнитного поля
диа km ≈ -10-6 μ ≈ 1
пара km ≈ 10-4 μ ≈ 1
антиферро km ≈ 10-4 μ ≈ 1
ферри km ≈ 103 - 104 μ ≈ 103 - 104
ферро km ≈ 104 - 105 μ ≈ 104 - 105
- магнитная индукция внутри образца
Слайд 11Свойства ферро и ферримагнетиков
Доменная структура
1 – упругое намагничивание
3 - насыщение
Кривая
намагничивания
Зависимость µ от Н
Гистерезис
BS – индукция насыщения
Br – остаточная индукция
HC – коэрцитивная сила
Коэрцитивная сила – такая напряженность магнитного поля, при которой материал размагничивается

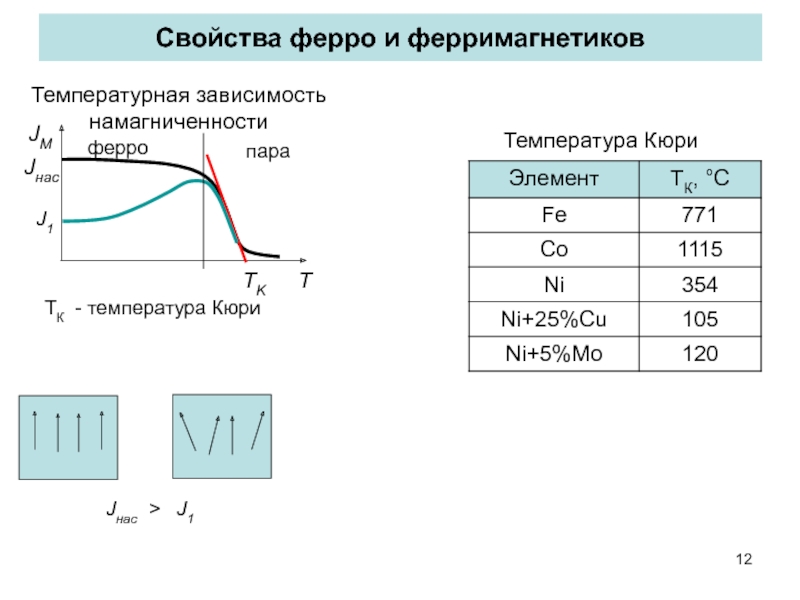

Слайд 12Свойства ферро и ферримагнетиков
Температурная зависимость намагниченности
ТК - температура Кюри
Температура Кюри
Jнас >
J1
J1

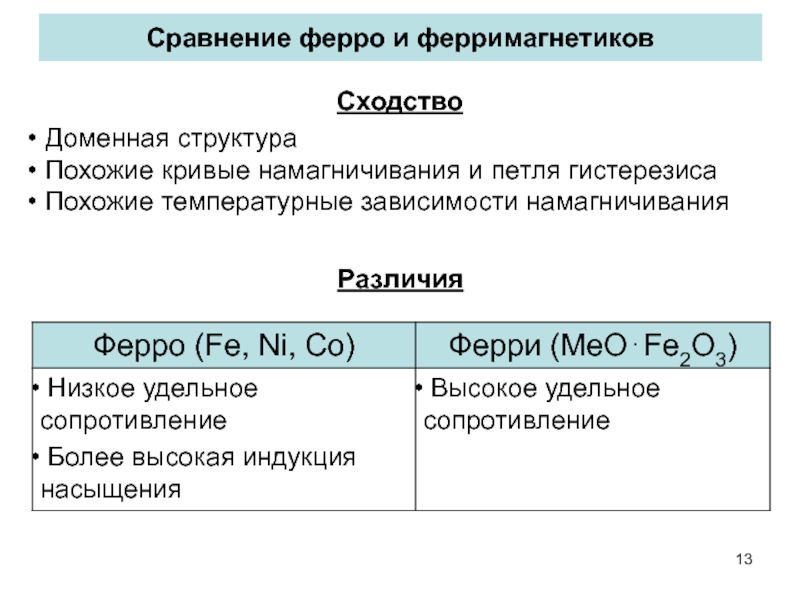

Слайд 13Сравнение ферро и ферримагнетиков
Сходство
Различия
Доменная структура
Похожие кривые намагничивания и петля
гистерезиса
Похожие температурные зависимости намагничивания
Похожие температурные зависимости намагничивания

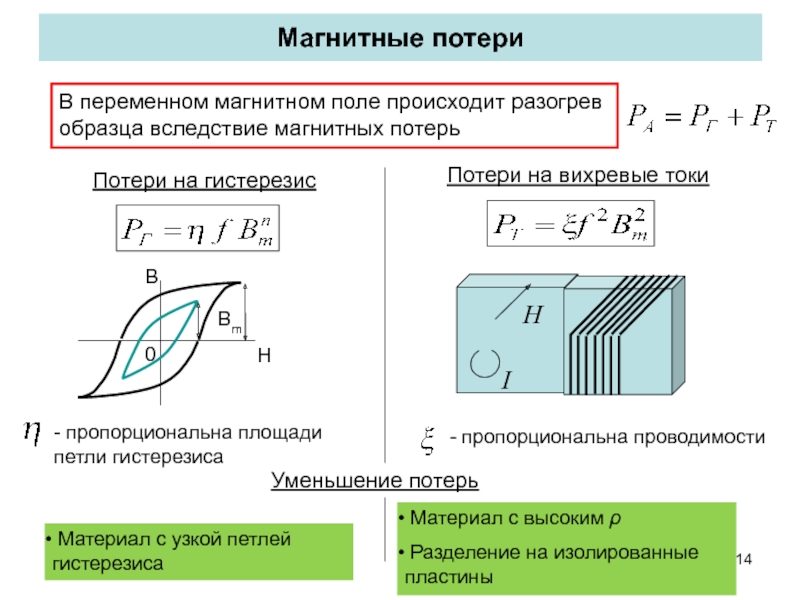

Слайд 14Магнитные потери
В переменном магнитном поле происходит разогрев образца вследствие магнитных потерь
Потери
на гистерезис
Потери на вихревые токи
Материал с узкой петлей гистерезиса
Материал с высоким ρ
Разделение на изолированные пластины
Уменьшение потерь
- пропорциональна площади петли гистерезиса
- пропорциональна проводимости

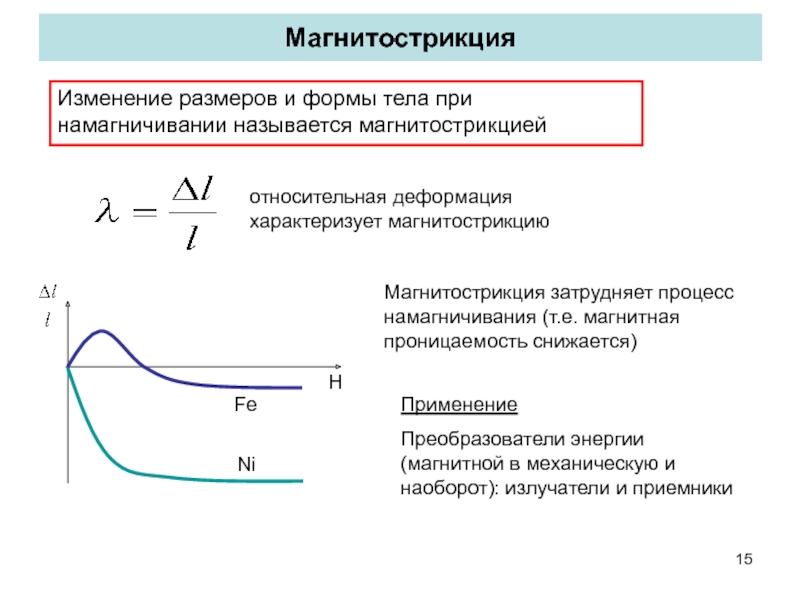

Слайд 15Магнитострикция
Изменение размеров и формы тела при намагничивании называется магнитострикцией
относительная деформация характеризует
магнитострикцию
Магнитострикция затрудняет процесс намагничивания (т.е. магнитная проницаемость снижается)
Применение
Преобразователи энергии (магнитной в механическую и наоборот): излучатели и приемники
Слайд 16Классификация магнитных материалов
H
Магнитомягкие
(с узкой петлей гистерезиса)
Магнитотвердые
(с широкой петлей гистерезиса)
В трансформаторах,
дросселях, электромагнитах,
Применение:
(по величине потерь на гистерезис)
Постоянные магниты, элементы памяти,

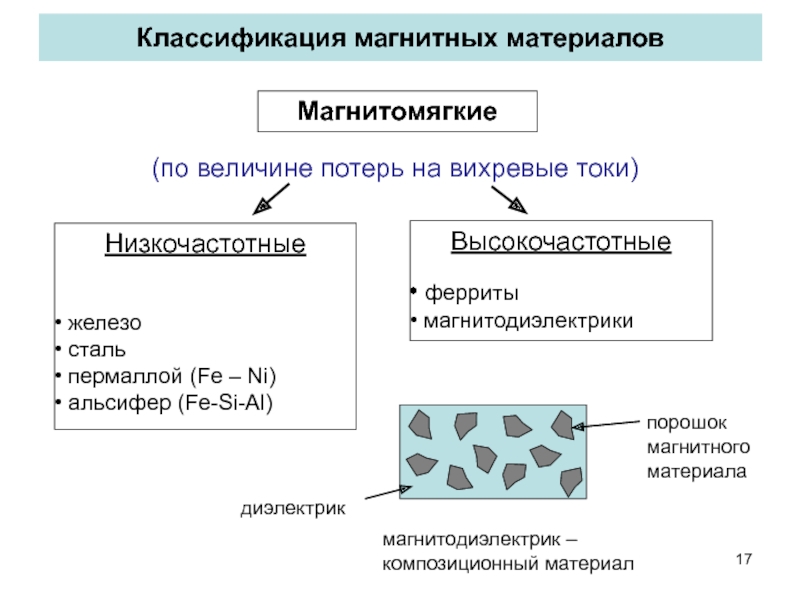

Слайд 17Классификация магнитных материалов
Магнитомягкие
Низкочастотные
железо
сталь
пермаллой (Fe – Ni)
альсифер (Fe-Si-Al)
Высокочастотные
ферриты
магнитодиэлектрики
магнитодиэлектрики
(по величине потерь на вихревые токи)
магнитодиэлектрик –композиционный материал
порошок магнитного материала
диэлектрик

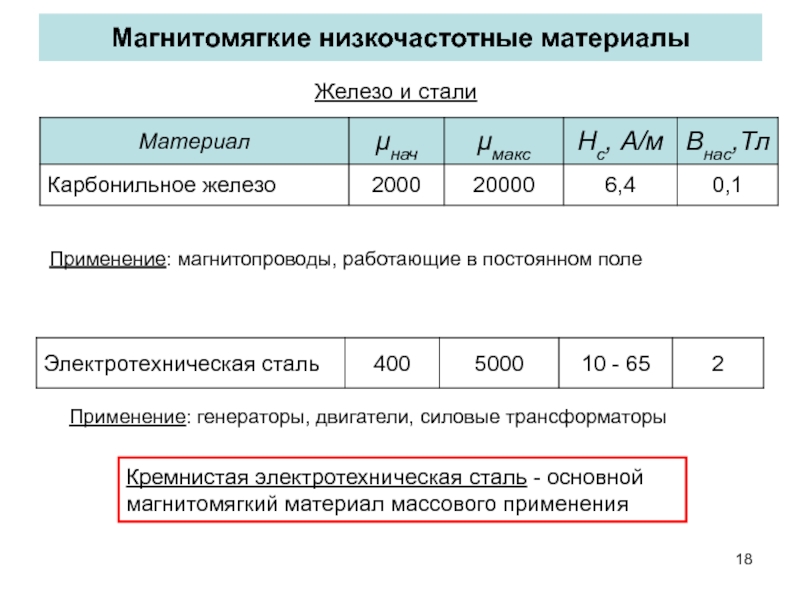

Слайд 18Магнитомягкие низкочастотные материалы
Кремнистая электротехническая сталь - основной магнитомягкий материал массового применения
Железо и стали
Применение: магнитопроводы, работающие в постоянном поле
Применение: генераторы, двигатели, силовые трансформаторы

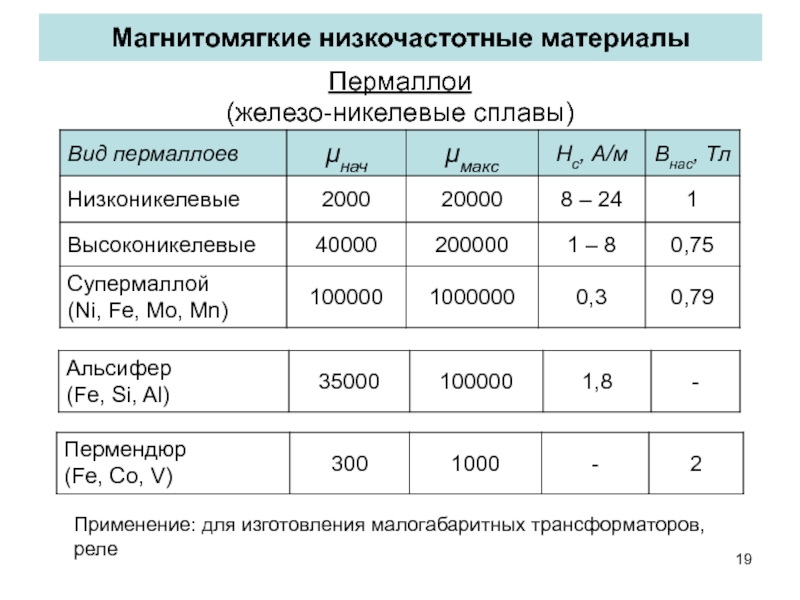

Слайд 19Магнитомягкие низкочастотные материалы
Пермаллои
(железо-никелевые сплавы)
Применение: для изготовления малогабаритных трансформаторов, реле

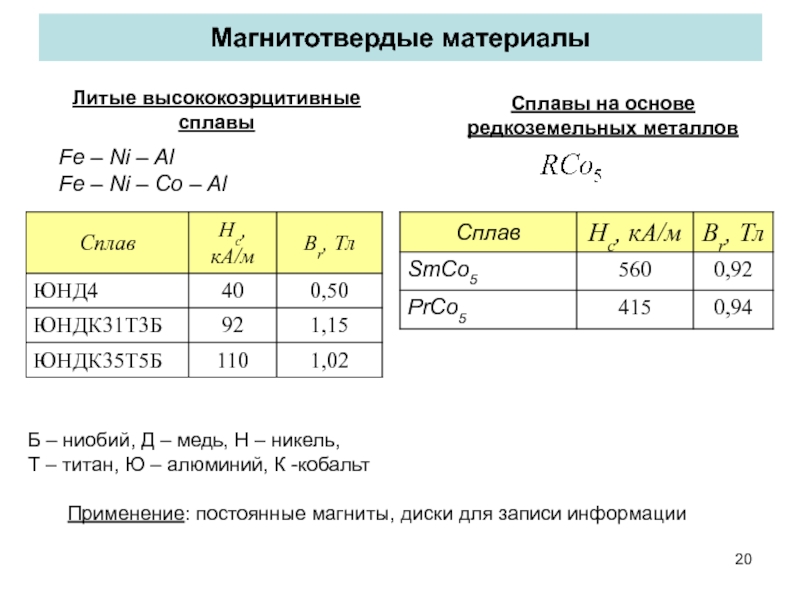

Слайд 20Магнитотвердые материалы
Применение: постоянные магниты, диски для записи информации
Литые высококоэрцитивные
сплавы
Fe
– Ni – Al
Fe – Ni – Co – Al
Fe – Ni – Co – Al
Сплавы на основе
редкоземельных металлов
Б – ниобий, Д – медь, Н – никель,
Т – титан, Ю – алюминий, К -кобальт

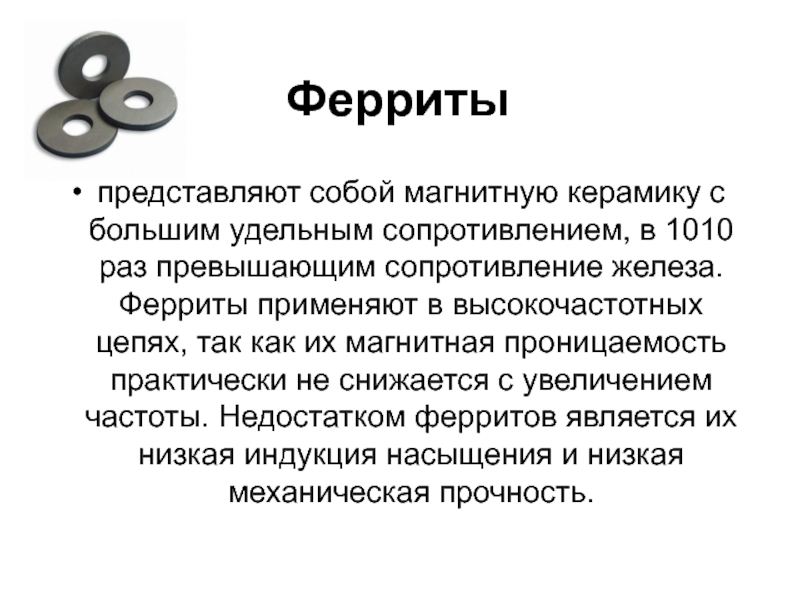

Слайд 21Ферриты
представляют собой магнитную керамику с большим удельным сопротивлением, в 1010 раз
превышающим сопротивление железа. Ферриты применяют в высокочастотных цепях, так как их магнитная проницаемость практически не снижается с увеличением частоты. Недостатком ферритов является их низкая индукция насыщения и низкая механическая прочность.

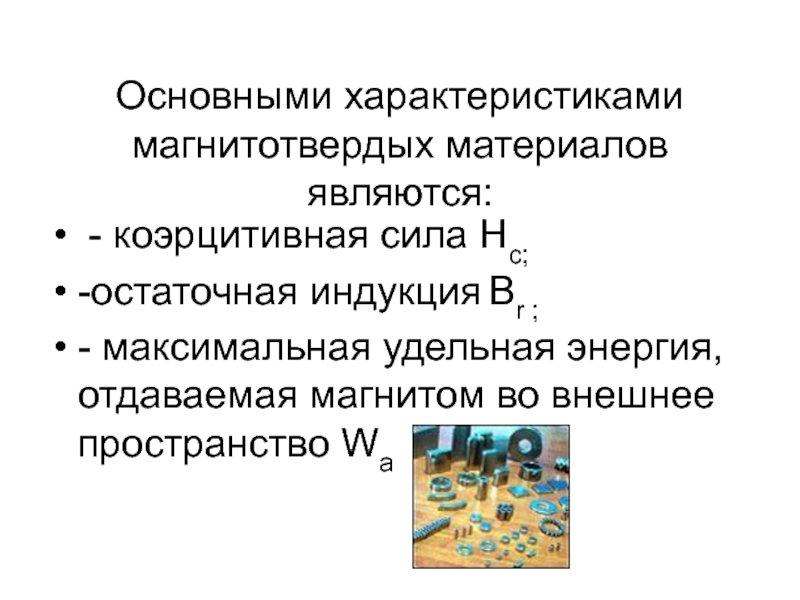

Слайд 22Основными характеристиками магнитотвердых материалов являются:
- коэрцитивная сила Нс;
-остаточная индукция
Вr ;
- максимальная удельная энергия, отдаваемая магнитом во внешнее пространство Wa
- максимальная удельная энергия, отдаваемая магнитом во внешнее пространство Wa

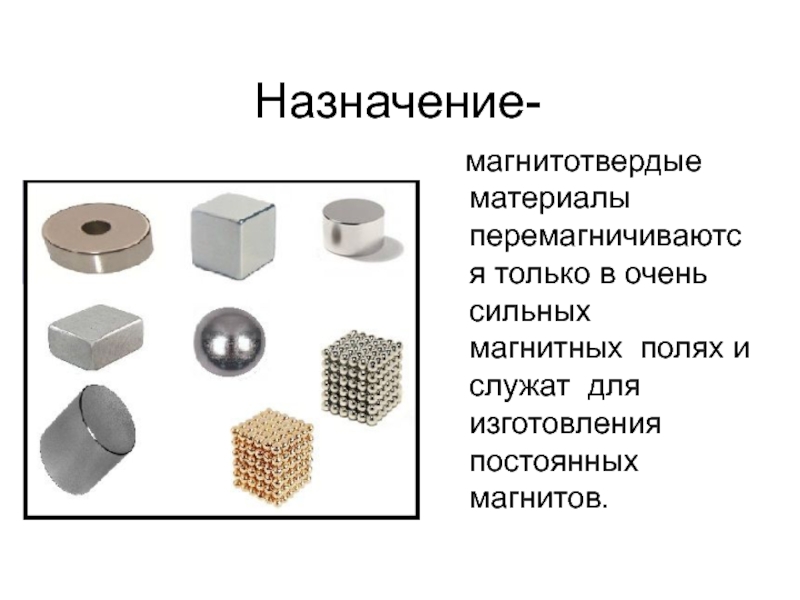

Слайд 23Назначение-
магнитотвердые материалы перемагничиваются только в очень сильных магнитных полях
и служат для изготовления постоянных магнитов.
Слайд 24Магнитные материалы специального назначения
это магнитные материалы, имеющие узкие области применения, благодаря
высоким значениям одного, иногда двух параметров.

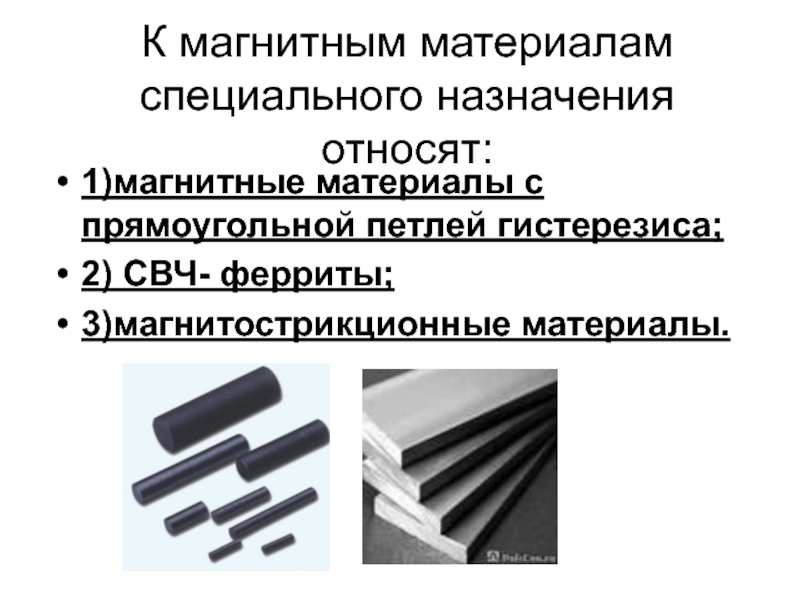

Слайд 25К магнитным материалам специального назначения относят:
1)магнитные материалы с прямоугольной петлей гистерезиса;
2)
СВЧ- ферриты;
3)магнитострикционные материалы.
3)магнитострикционные материалы.

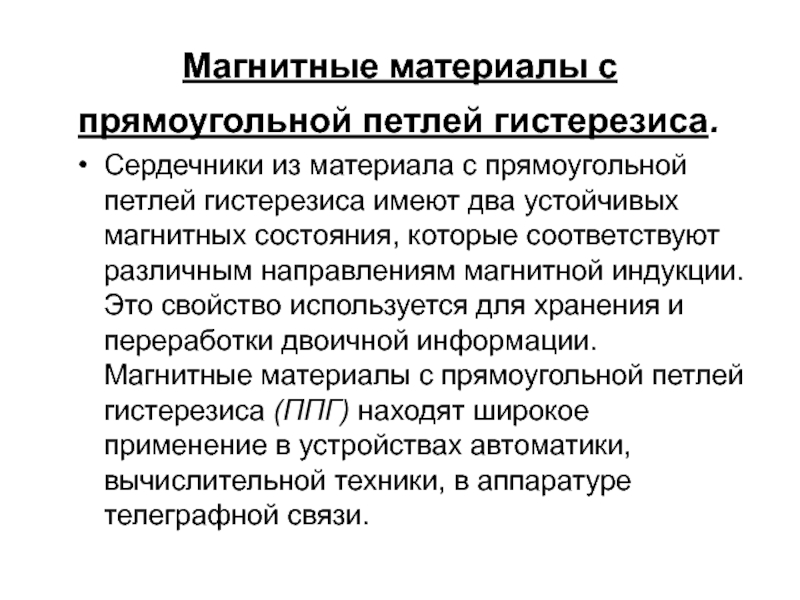

Слайд 26Магнитные материалы с прямоугольной петлей гистерезиса.
Сердечники из материала с прямоугольной петлей
гистерезиса имеют два устойчивых магнитных состояния, которые соответствуют различным направлениям магнитной индукции. Это свойство используется для хранения и переработки двоичной информации. Магнитные материалы с прямоугольной петлей гистерезиса (ППГ) находят широкое применение в устройствах автоматики, вычислительной техники, в аппаратуре телеграфной связи.

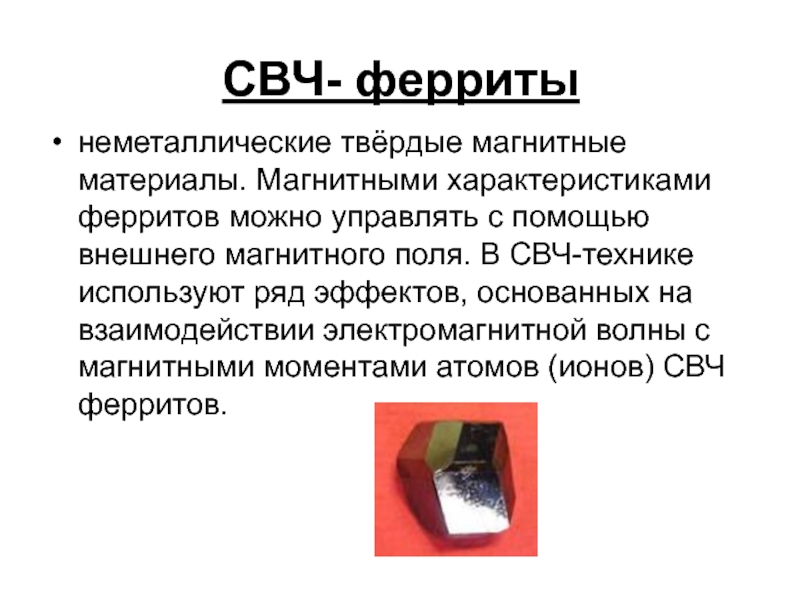

Слайд 27СВЧ- ферриты
неметаллические твёрдые магнитные материалы. Магнитными характеристиками ферритов можно управлять с
помощью внешнего магнитного поля. В СВЧ-технике используют ряд эффектов, основанных на взаимодействии электромагнитной волны с магнитными моментами атомов (ионов) СВЧ ферритов.

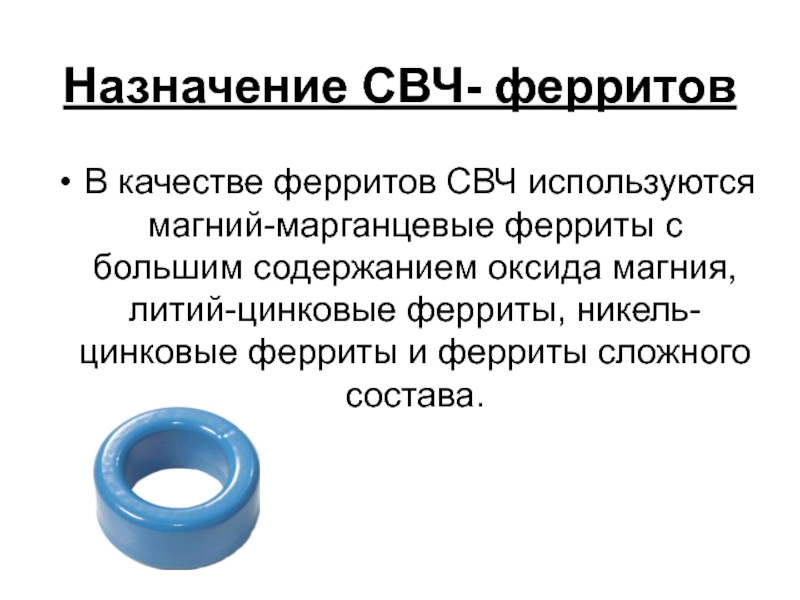

Слайд 28Назначение СВЧ- ферритов
В качестве ферритов СВЧ используются магний-марганцевые ферриты с
большим содержанием оксида магния, литий-цинковые ферриты, никель-цинковые ферриты и ферриты сложного состава.

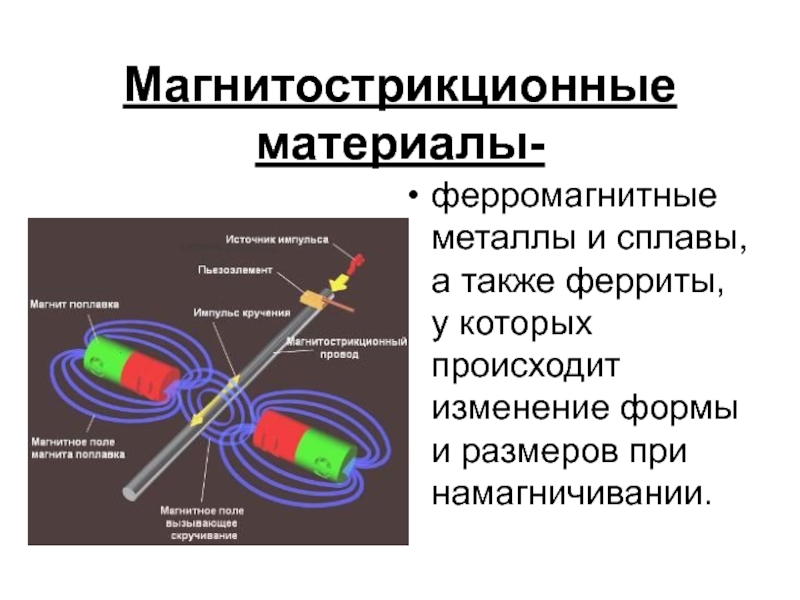

Слайд 29Магнитострикционные материалы-
ферромагнитные металлы и сплавы, а также ферриты, у которых происходит
изменение формы и размеров при намагничивании.

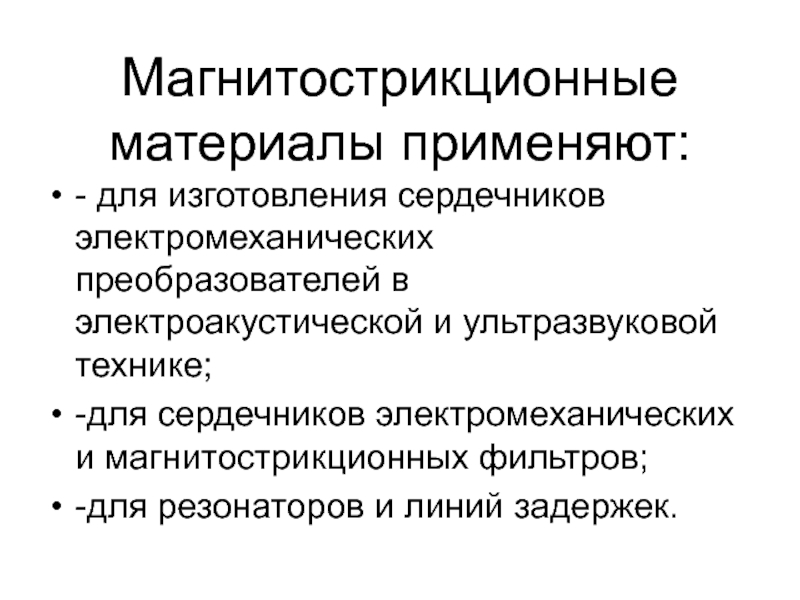

Слайд 30Магнитострикционные материалы применяют:
- для изготовления сердечников электромеханических преобразователей в электроакустической и
ультразвуковой технике;
-для сердечников электромеханических и магнитострикционных фильтров;
-для резонаторов и линий задержек.
-для сердечников электромеханических и магнитострикционных фильтров;
-для резонаторов и линий задержек.

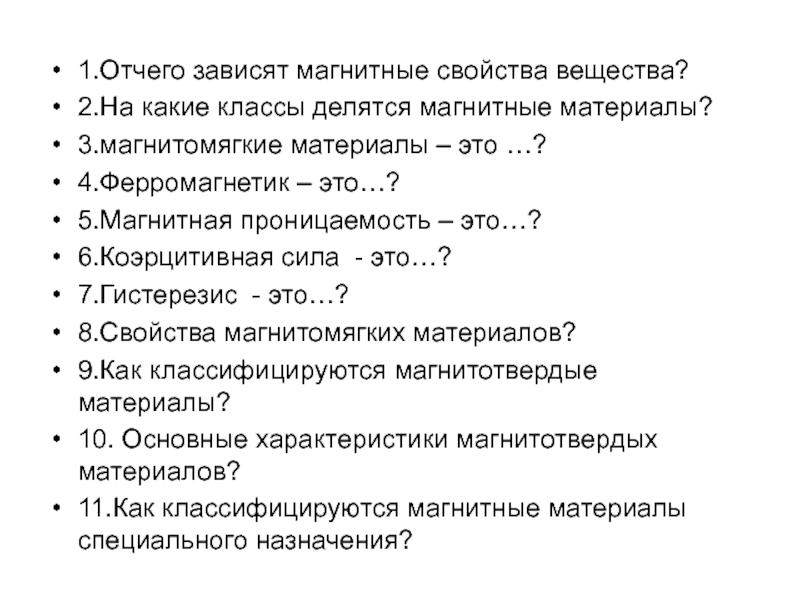

Слайд 311.Отчего зависят магнитные свойства вещества?
2.На какие классы делятся магнитные материалы?
3.магнитомягкие материалы
– это …?
4.Ферромагнетик – это…?
5.Магнитная проницаемость – это…?
6.Коэрцитивная сила - это…?
7.Гистерезис - это…?
8.Свойства магнитомягких материалов?
9.Как классифицируются магнитотвердые материалы?
10. Основные характеристики магнитотвердых материалов?
11.Как классифицируются магнитные материалы специального назначения?
4.Ферромагнетик – это…?
5.Магнитная проницаемость – это…?
6.Коэрцитивная сила - это…?
7.Гистерезис - это…?
8.Свойства магнитомягких материалов?
9.Как классифицируются магнитотвердые материалы?
10. Основные характеристики магнитотвердых материалов?
11.Как классифицируются магнитные материалы специального назначения?
