и специальные сплавы.
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Легированные стали и специальные сплавы. Занятие 1.
Содержание
- 1. Легированные стали и специальные сплавы. Занятие 1.
- 2. УЧЕБНЫЕ ВОПРОСЫ:1. Легированные стали, их преимущества по сравнению
- 3. Легированными называются стали, в состав которых специально
- 4. Классификация по химическому составу. В зависимости от
- 5. По количеству легирующих элементов. Стали подразделяют на:низколегированные (до 3% легирующих эле-ментов), среднелегированные (3…10%), высоколегированные (свыше 10%).

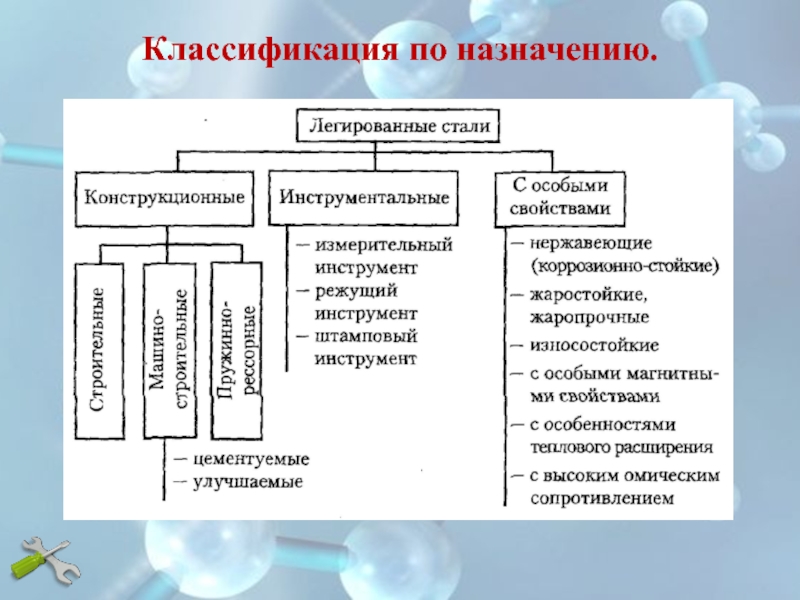

- 6. Классификация по назначению.
- 7. Для обозначения марок сталей в нашей стране
- 8. Высококачественные легированные стали обозначаются буквой «А», помещенной в конце марки (например, 30ХГСА).
- 9. Особовысококачественная сталь обозначает-ся буквой «Ш», располагаемой в конце марки (например, 30ХГС-Ш, 30ХГСА-Ш).
- 10. Если буква «А» расположена в середине марки (например, 16Г2АФ), то сталь легирована азо-том.
- 11. Первые цифры в обозначении показывают среднее содержание
- 12. Цифры, стоящие после буквы, указывают на примерное
- 13. Хром оказывает благоприятное влияние на ме-ханические свойства
- 14. Никель — наиболее ценный легирующий эле-мент, его
- 15. Марганец вводят в сталь до 1,5%. Он
- 16. Кремний вводят в сталь не более 2%. Он повышает прочность, увеличивает упру-гость, электросопротивление и магнитопрони-цаемость.
- 17. Молибден вводят в сталь не более 0,6%.
- 18. Вольфрам вводят в сталь не более 1,5%.
- 19. Ванадий вводят в сталь в количестве не
- 20. Титан повышает прочность и плотность стали, способствует
- 21. Бор вводят в сталь до 0,005%. Он
УЧЕБНЫЕ ВОПРОСЫ:1. Легированные стали, их преимущества по сравнению с углеродистыми сталями2. Классификация легированных сталей, их маркировка3. Влияние легирующих элементов на свойства сталей4. Инструментальные легированные стали, металло-керамические и порошковые материалыМатериаловедение
Слайд 1ЦК КТЭЛА
Материаловедение
Раздел I. ФИЗИКО-ХИМИЧЕСКИЕ ОСНОВЫ МАТЕРИАЛОВЕДЕНИЯ
Тема 1.6. Занятие №1.
Легированные стали

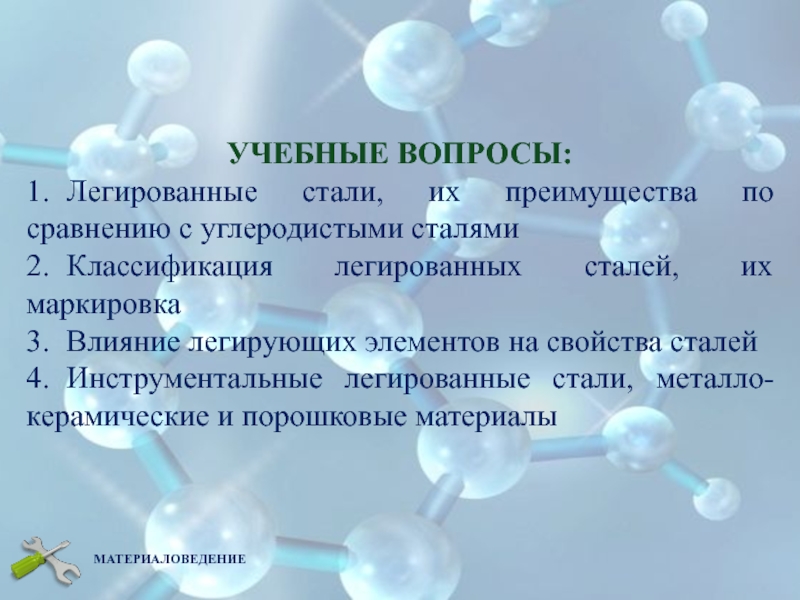

Слайд 2УЧЕБНЫЕ ВОПРОСЫ:
1. Легированные стали, их преимущества по сравнению с углеродистыми сталями
2. Классификация легированных
сталей, их маркировка
3. Влияние легирующих элементов на свойства сталей
4. Инструментальные легированные стали, металло-керамические и порошковые материалы
3. Влияние легирующих элементов на свойства сталей
4. Инструментальные легированные стали, металло-керамические и порошковые материалы
Материаловедение

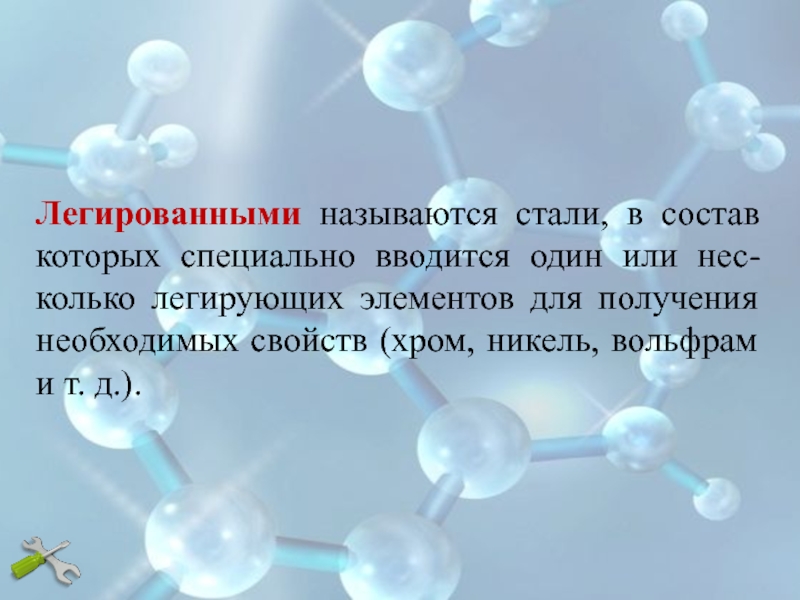

Слайд 3Легированными называются стали, в состав которых специально вводится один или нес-колько
легирующих элементов для получения необходимых свойств (хром, никель, вольфрам и т. д.).

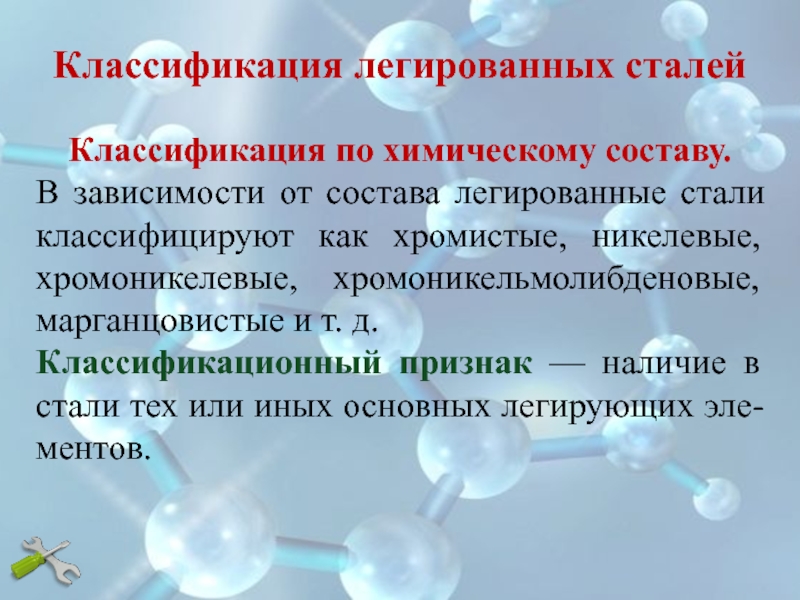

Слайд 4Классификация по химическому составу.
В зависимости от состава легированные стали классифицируют
как хромистые, никелевые, хромоникелевые, хромоникельмолибденовые, марганцовистые и т. д.
Классификационный признак — наличие в стали тех или иных основных легирующих эле-ментов.
Классификационный признак — наличие в стали тех или иных основных легирующих эле-ментов.
Классификация легированных сталей

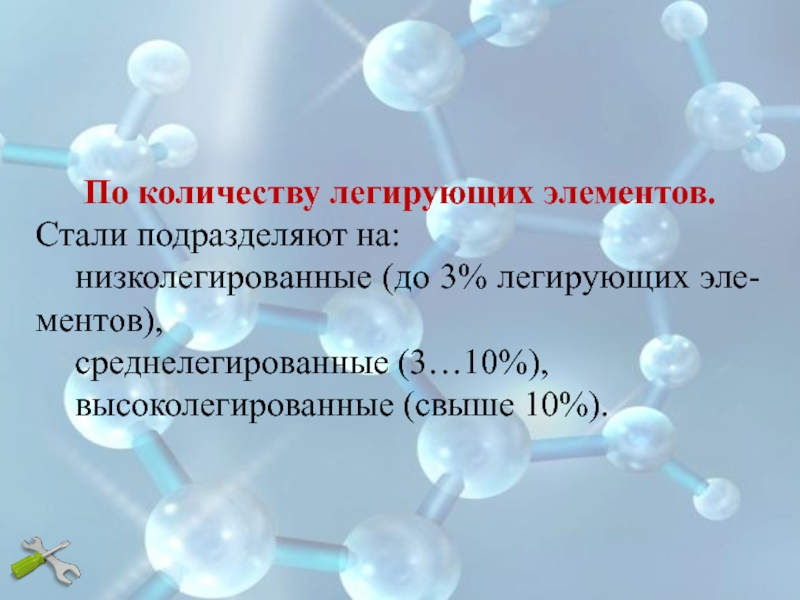

Слайд 5По количеству легирующих элементов.
Стали подразделяют на:
низколегированные (до 3% легирующих эле-ментов),
среднелегированные (3…10%),
высоколегированные (свыше 10%).

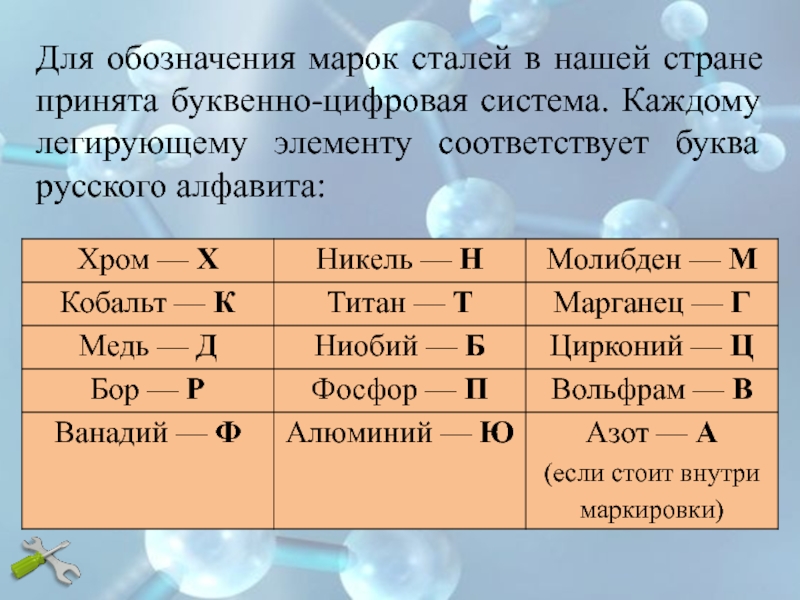

Слайд 7Для обозначения марок сталей в нашей стране принята буквенно-цифровая система. Каждому
легирующему элементу соответствует буква русского алфавита:

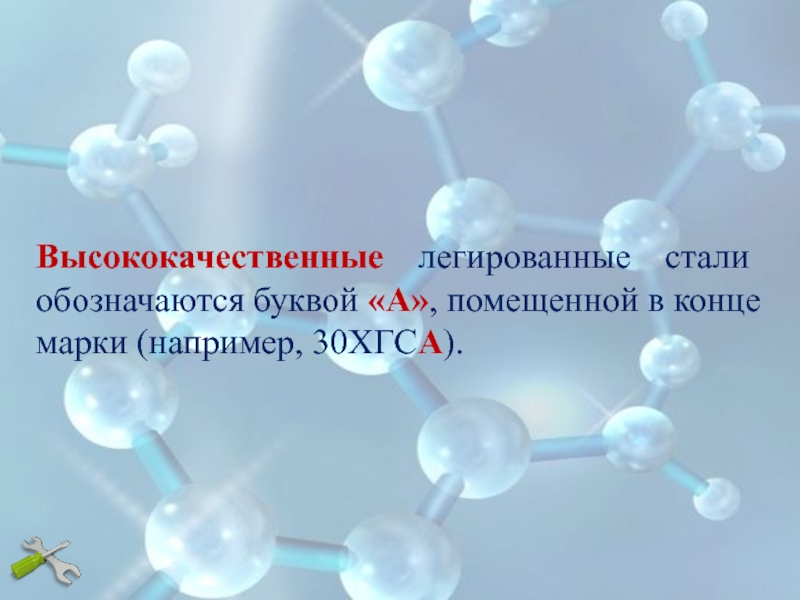

Слайд 8Высококачественные легированные стали обозначаются буквой «А», помещенной в конце марки (например,
30ХГСА).

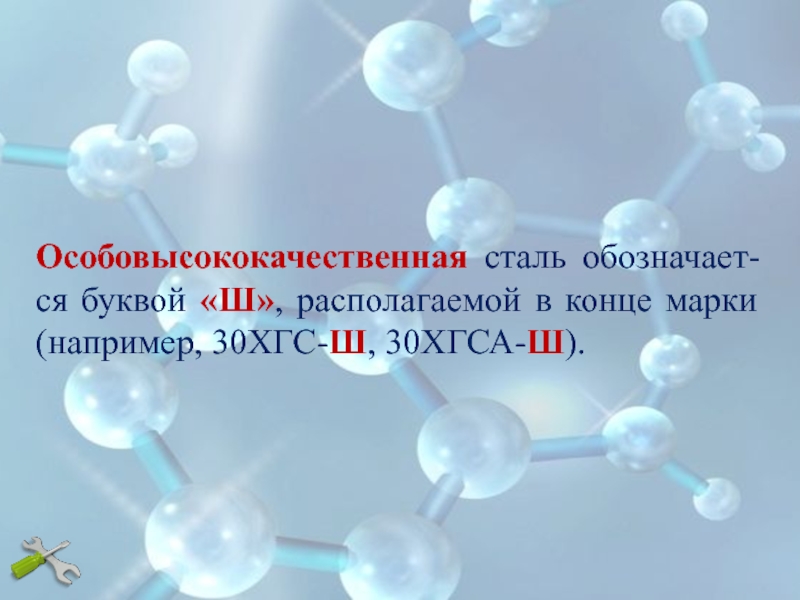

Слайд 9Особовысококачественная сталь обозначает-ся буквой «Ш», располагаемой в конце марки (например, 30ХГС-Ш,
30ХГСА-Ш).

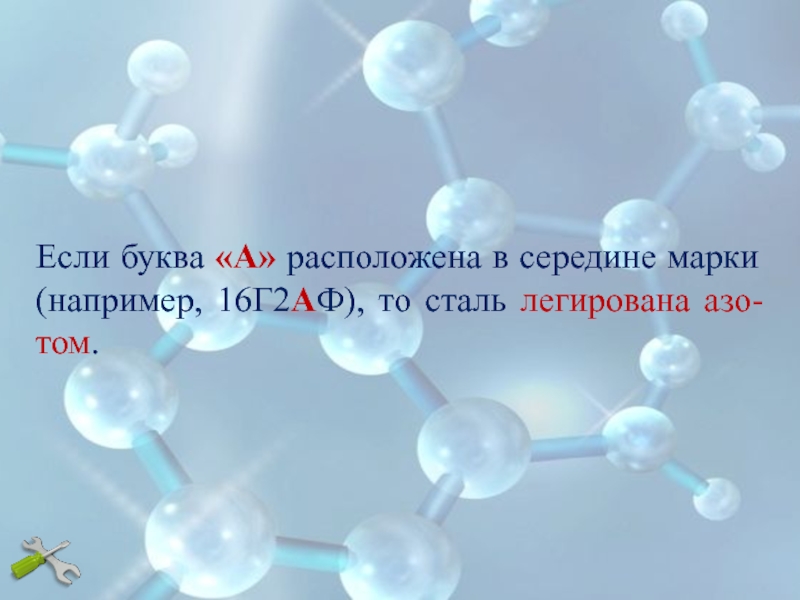

Слайд 10Если буква «А» расположена в середине марки (например, 16Г2АФ), то сталь
легирована азо-том.

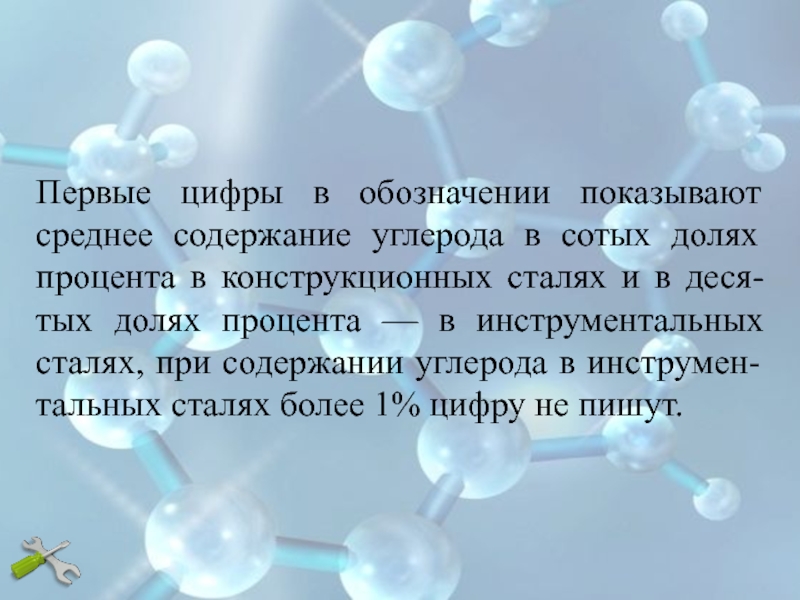

Слайд 11Первые цифры в обозначении показывают среднее содержание углерода в сотых долях
процента в конструкционных сталях и в деся-тых долях процента — в инструментальных сталях, при содержании углерода в инструмен-тальных сталях более 1% цифру не пишут.

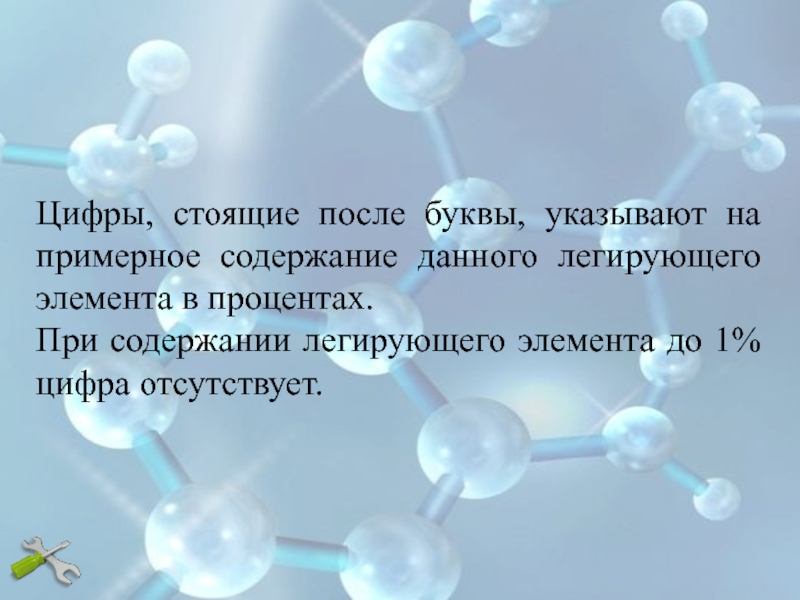

Слайд 12Цифры, стоящие после буквы, указывают на примерное содержание данного легирующего элемента
в процентах.
При содержании легирующего элемента до 1% цифра отсутствует.
При содержании легирующего элемента до 1% цифра отсутствует.

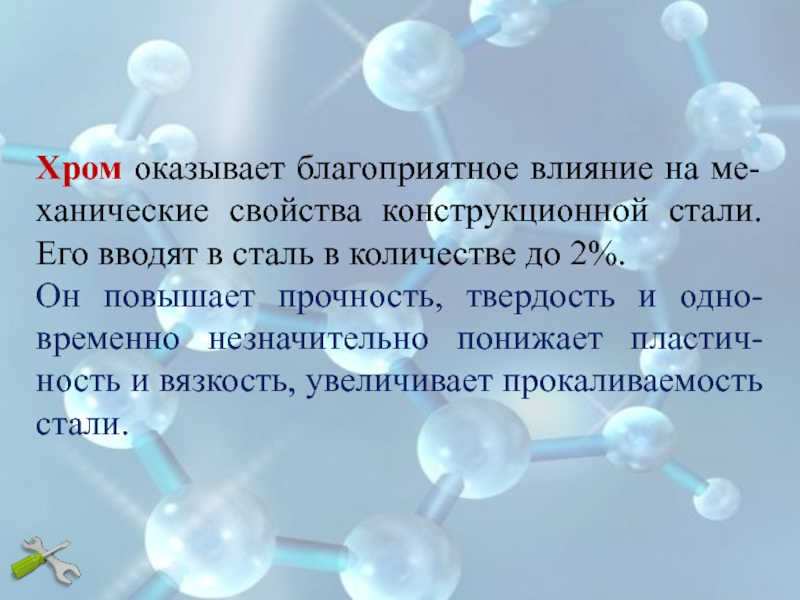

Слайд 13Хром оказывает благоприятное влияние на ме-ханические свойства конструкционной стали. Его вводят
в сталь в количестве до 2%.
Он повышает прочность, твердость и одно-временно незначительно понижает пластич-ность и вязкость, увеличивает прокаливаемость стали.
Он повышает прочность, твердость и одно-временно незначительно понижает пластич-ность и вязкость, увеличивает прокаливаемость стали.

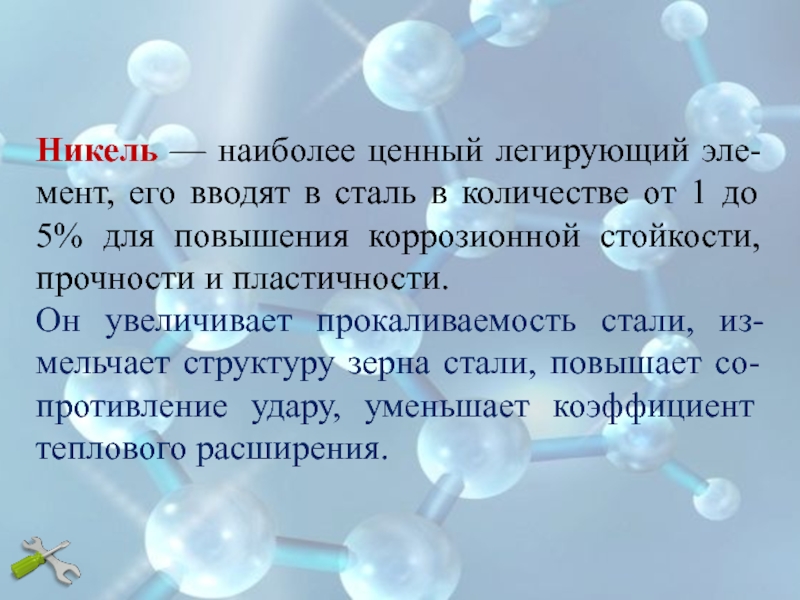

Слайд 14Никель — наиболее ценный легирующий эле-мент, его вводят в сталь в
количестве от 1 до 5% для повышения коррозионной стойкости, прочности и пластичности.
Он увеличивает прокаливаемость стали, из-мельчает структуру зерна стали, повышает со-противление удару, уменьшает коэффициент теплового расширения.
Он увеличивает прокаливаемость стали, из-мельчает структуру зерна стали, повышает со-противление удару, уменьшает коэффициент теплового расширения.

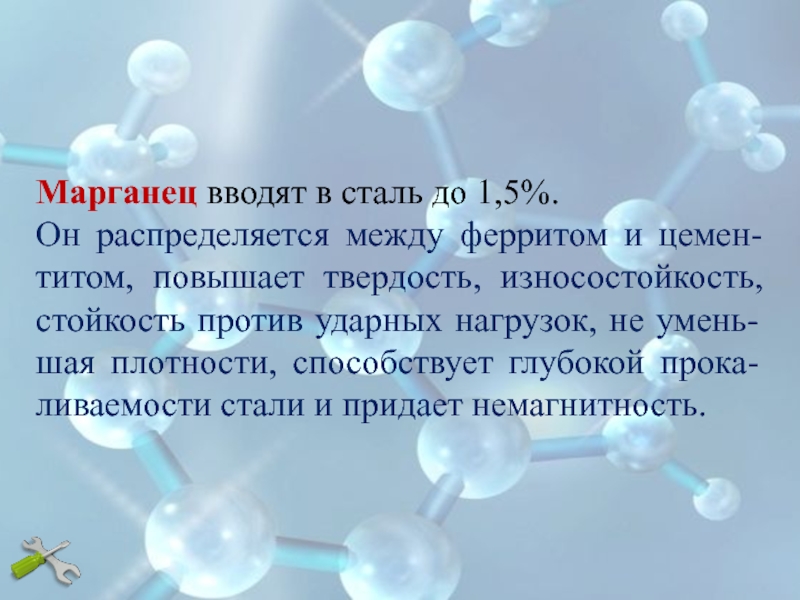

Слайд 15Марганец вводят в сталь до 1,5%.
Он распределяется между ферритом и
цемен-титом, повышает твердость, износостойкость, стойкость против ударных нагрузок, не умень-шая плотности, способствует глубокой прока-ливаемости стали и придает немагнитность.

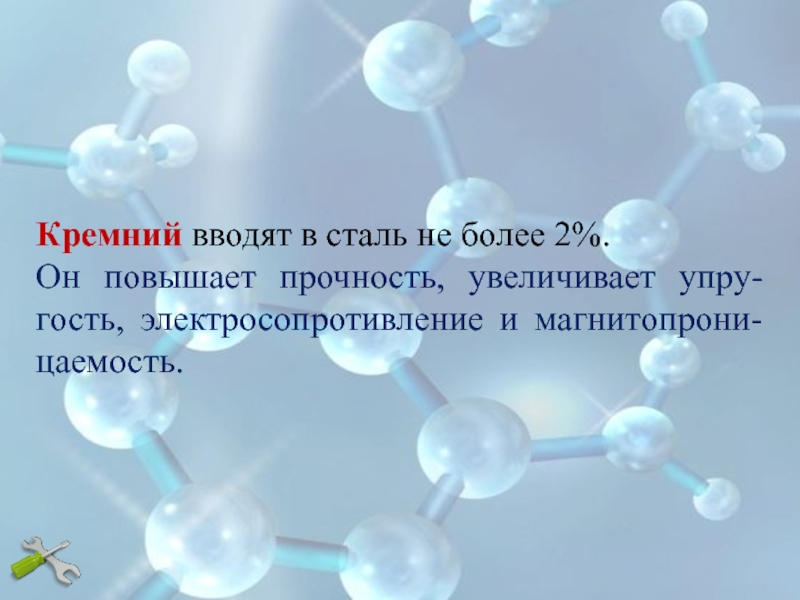

Слайд 16Кремний вводят в сталь не более 2%.
Он повышает прочность, увеличивает
упру-гость, электросопротивление и магнитопрони-цаемость.

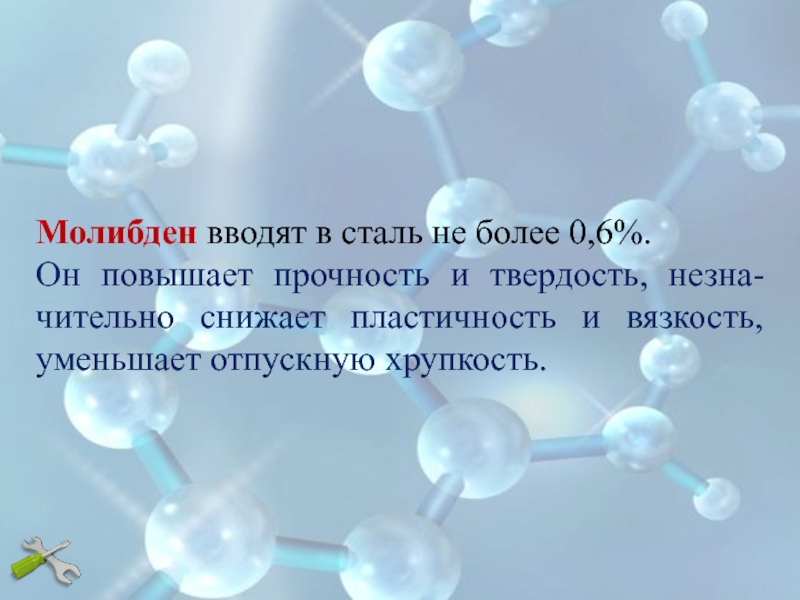

Слайд 17Молибден вводят в сталь не более 0,6%.
Он повышает прочность и
твердость, незна-чительно снижает пластичность и вязкость, уменьшает отпускную хрупкость.

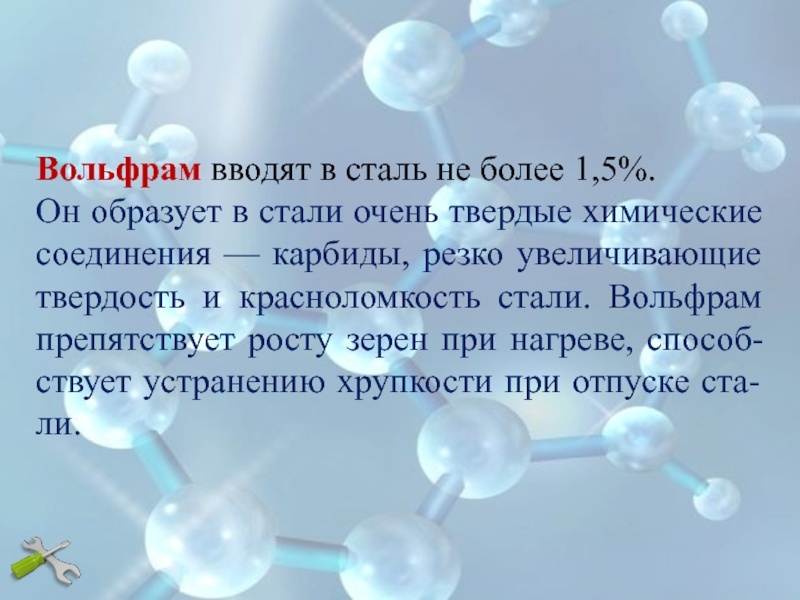

Слайд 18Вольфрам вводят в сталь не более 1,5%.
Он образует в стали
очень твердые химические соединения — карбиды, резко увеличивающие твердость и красноломкость стали. Вольфрам препятствует росту зерен при нагреве, способ-ствует устранению хрупкости при отпуске ста-ли.

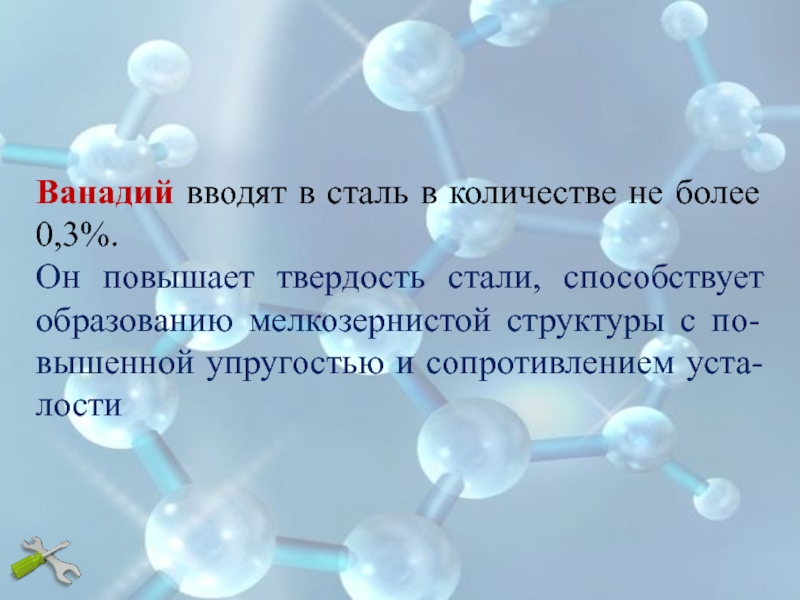

Слайд 19Ванадий вводят в сталь в количестве не более 0,3%.
Он повышает
твердость стали, способствует образованию мелкозернистой структуры с по-вышенной упругостью и сопротивлением уста-лости

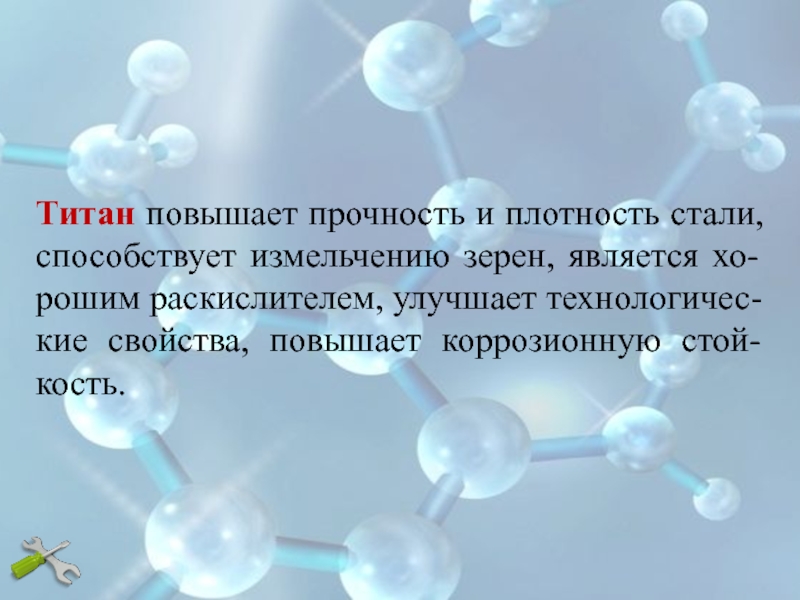

Слайд 20Титан повышает прочность и плотность стали, способствует измельчению зерен, является хо-рошим
раскислителем, улучшает технологичес-кие свойства, повышает коррозионную стой-кость.

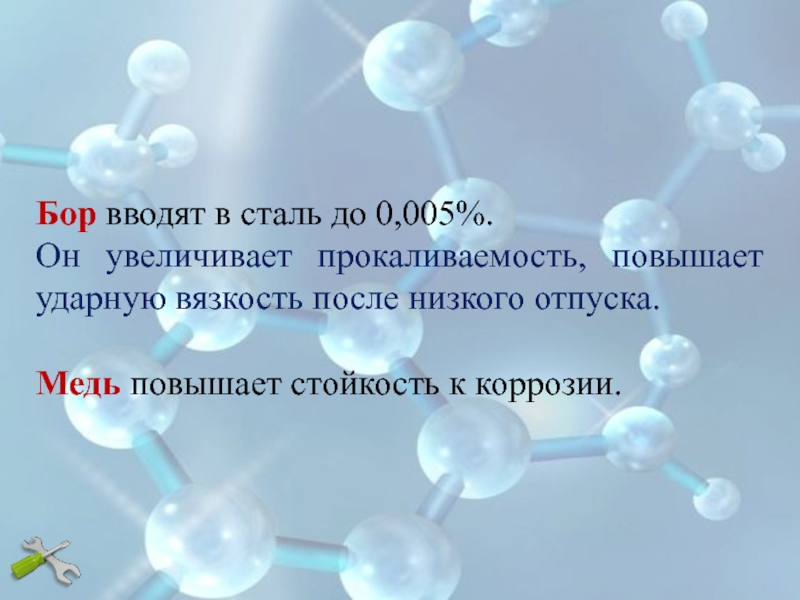

Слайд 21Бор вводят в сталь до 0,005%.
Он увеличивает прокаливаемость, повышает ударную
вязкость после низкого отпуска.
Медь повышает стойкость к коррозии.
Медь повышает стойкость к коррозии.
