Презентация, доклад на тему Курс лекций ПМ. 05 Выполнение работ по профессии Горнорабочий на маркшейдерских работах, Тема 3.1. Маркшейдерская документация

должностям служащих 11711 Горнорабочий на маркшейдерских работах

Тема 3.1. Маркшейдерская документация

ПОДГОТОВИЛА ПРЕПОДАВАТЕЛЬ СПЕЦДИСЦИПЛИН ТИХОНОВА О.Н.

ГБПОУ ИО «БОДАЙБИНСКИЙ ГОРНЫЙ ТЕХНИКУМ»

Раздел 3. Маркшейдерское обоснование, съемки и документация

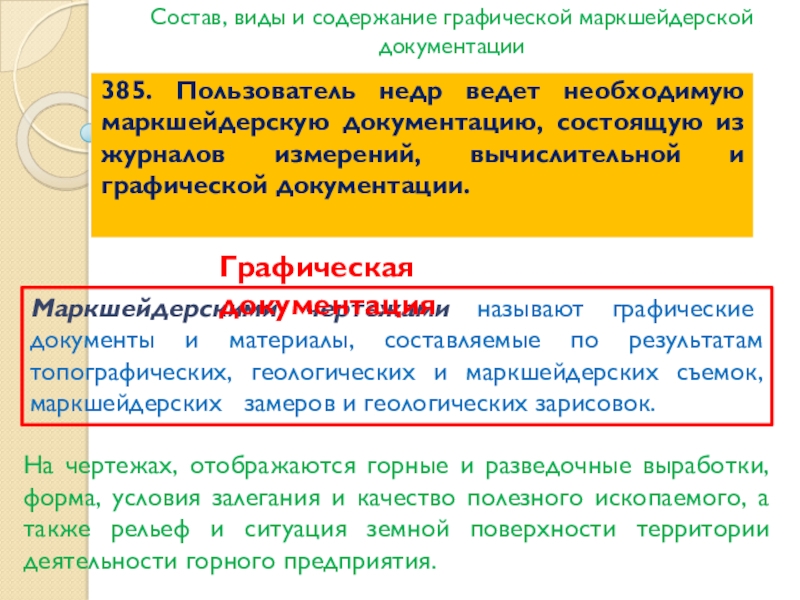

маркшейдерскую документацию, состоящую из журналов измерений, вычислительной и графической документации.

Маркшейдерскими чертежами называют графические документы и материалы, составляемые по результатам топографических, геологических и маркшейдерских съемок, маркшейдерских замеров и геологических зарисовок.

Графическая документация

На чертежах, отображаются горные и разведочные выработки, форма, условия залегания и качество полезного ископаемого, а также рельеф и ситуация земной поверхности территории деятельности горного предприятия.

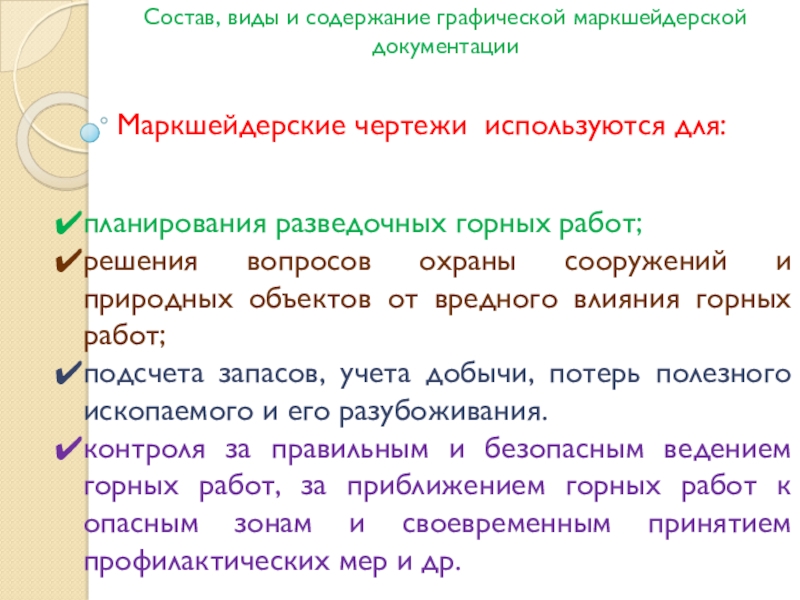

разведочных горных работ;
решения вопросов охраны сооружений и природных объектов от вредного влияния горных работ;
подсчета запасов, учета добычи, потерь полезного ископаемого и его разубоживания.
контроля за правильным и безопасным ведением горных работ, за приближением горных работ к опасным зонам и своевременным принятием профилактических мер и др.

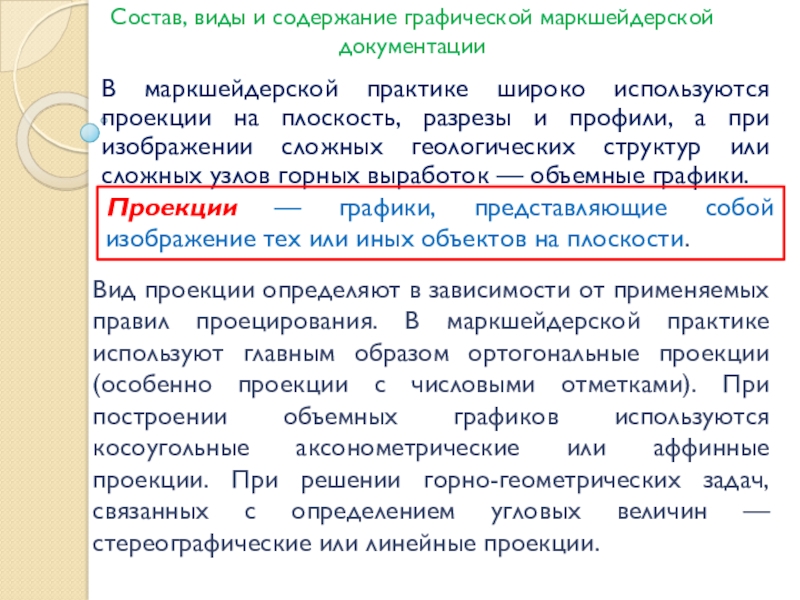

проекции на плоскость, разрезы и профили, а при изображении сложных геологических структур или сложных узлов горных выработок — объемные графики.

Проекции — графики, представляющие собой изображение тех или иных объектов на плоскости.

Вид проекции определяют в зависимости от применяемых правил проецирования. В маркшейдерской практике используют главным образом ортогональные проекции (особенно проекции с числовыми отметками). При построении объемных графиков используются косоугольные аксонометрические или аффинные проекции. При решении горно-геометрических задач, связанных с определением угловых величин — стереографические или линейные проекции.

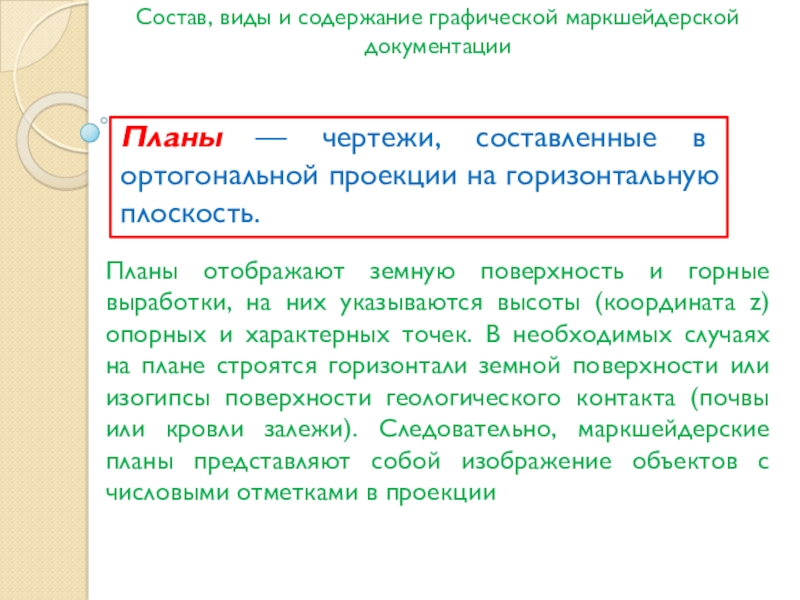

ортогональной проекции на горизонтальную плоскость.

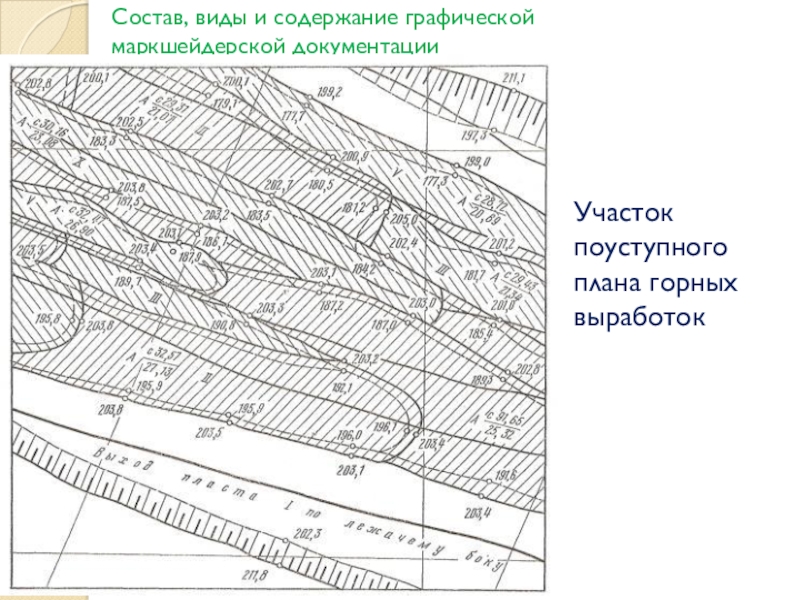

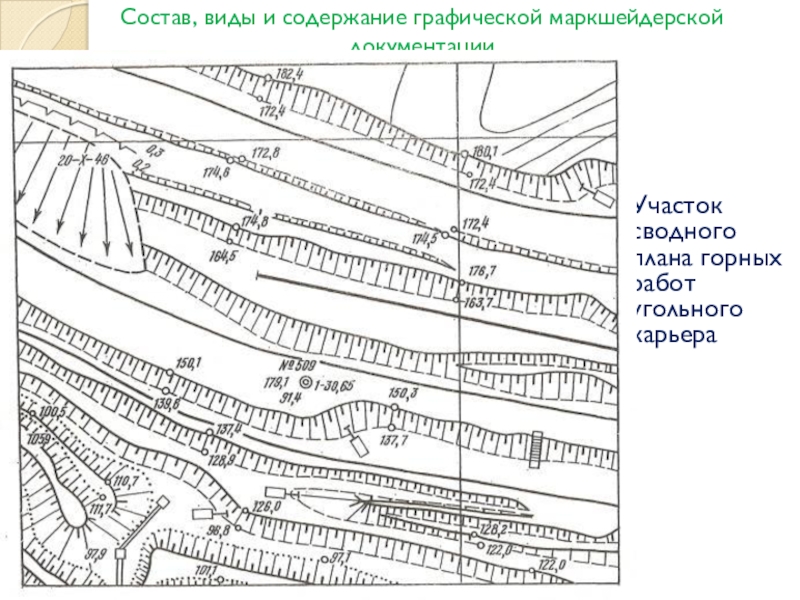

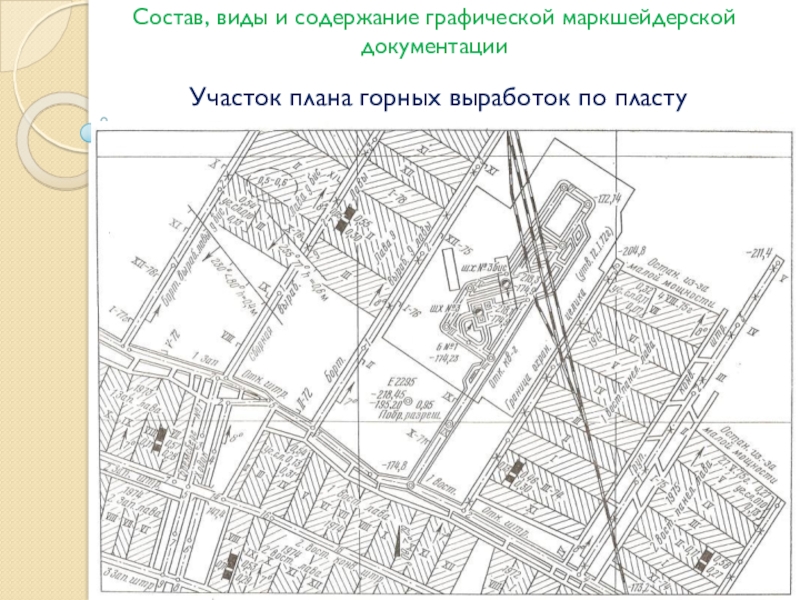

Планы отображают земную поверхность и горные выработки, на них указываются высоты (координата z) опорных и характерных точек. В необходимых случаях на плане строятся горизонтали земной поверхности или изогипсы поверхности геологического контакта (почвы или кровли залежи). Следовательно, маркшейдерские планы представляют собой изображение объектов с числовыми отметками в проекции

пласту

угольного карьера

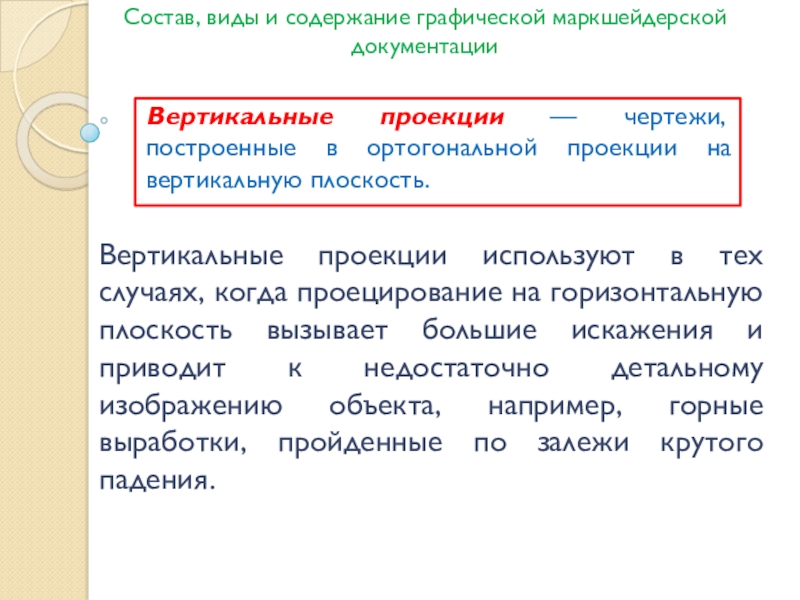

в ортогональной проекции на вертикальную плоскость.

Вертикальные проекции используют в тех случаях, когда проецирование на горизонтальную плоскость вызывает большие искажения и приводит к недостаточно детальному изображению объекта, например, горные выработки, пройденные по залежи крутого падения.

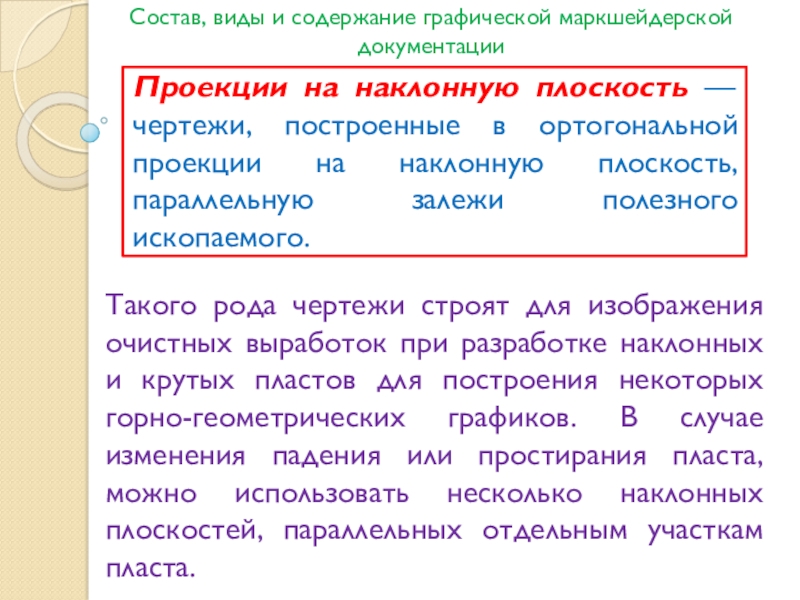

чертежи, построенные в ортогональной проекции на наклонную плоскость, параллельную залежи полезного ископаемого.

Такого рода чертежи строят для изображения очистных выработок при разработке наклонных и крутых пластов для построения некоторых горно-геометрических графиков. В случае изменения падения или простирания пласта, можно использовать несколько наклонных плоскостей, параллельных отдельным участкам пласта.

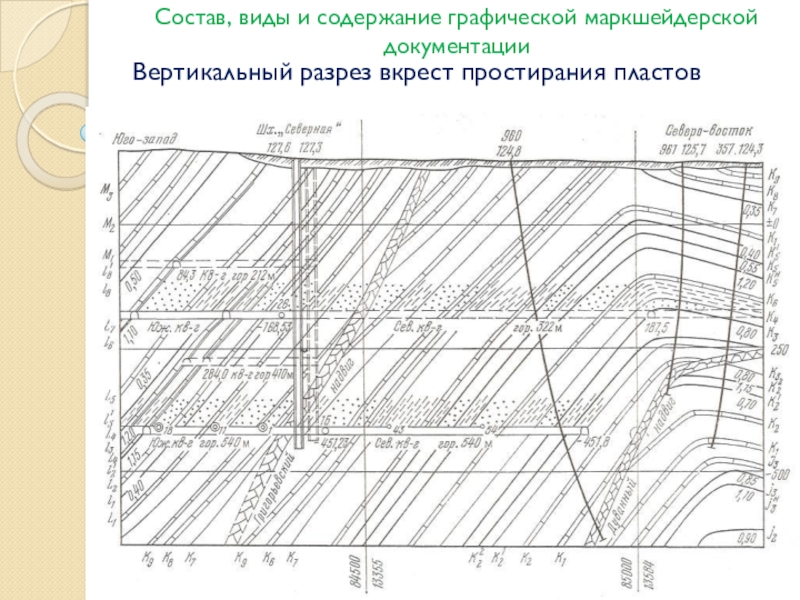

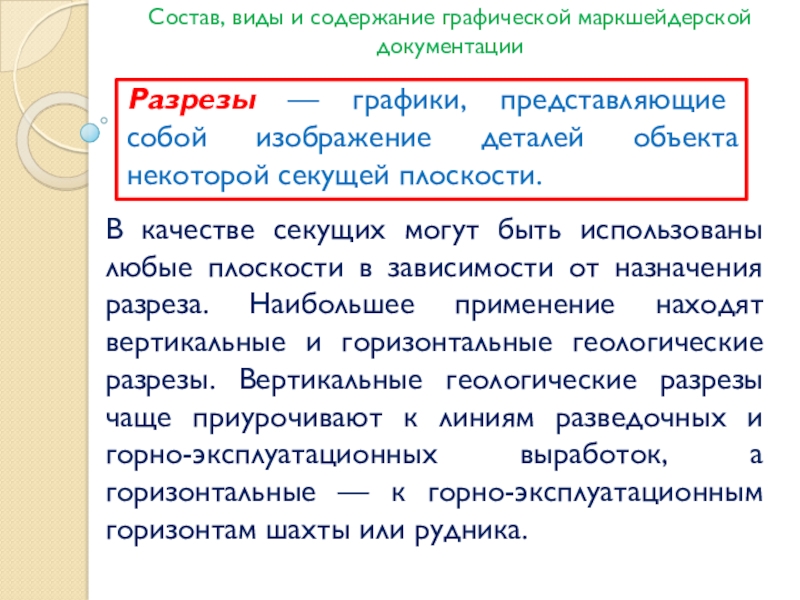

изображение деталей объекта некоторой секущей плоскости.

В качестве секущих могут быть использованы любые плоскости в зависимости от назначения разреза. Наибольшее применение находят вертикальные и горизонтальные геологические разрезы. Вертикальные геологические разрезы чаще приурочивают к линиям разведочных и горно-эксплуатационных выработок, а горизонтальные — к горно-эксплуатационным горизонтам шахты или рудника.

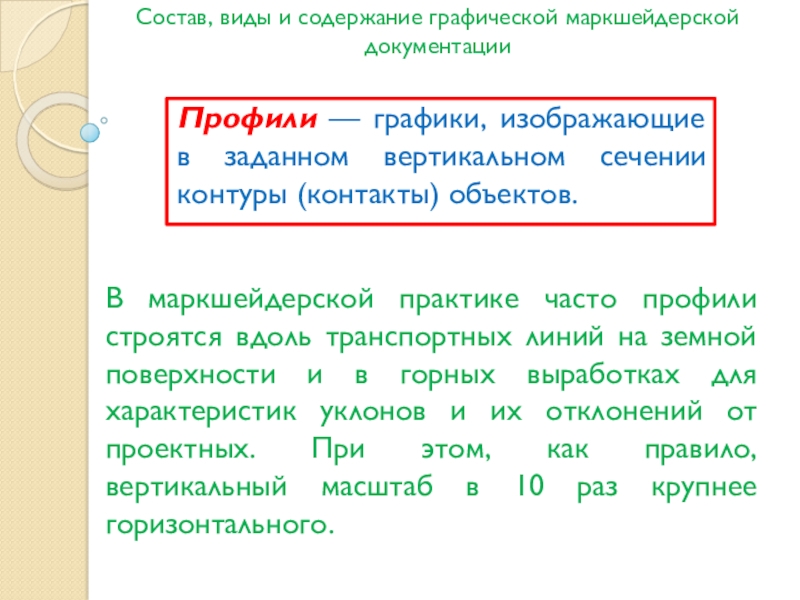

заданном вертикальном сечении контуры (контакты) объектов.

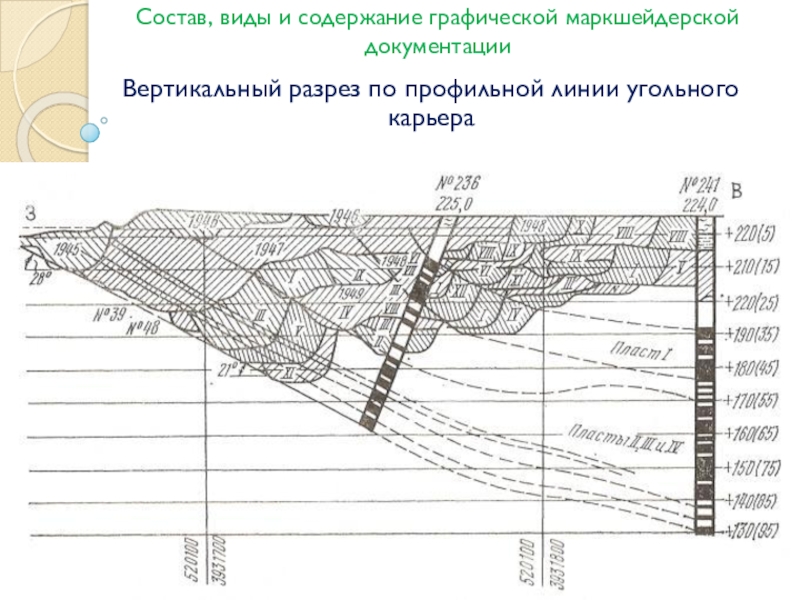

В маркшейдерской практике часто профили строятся вдоль транспортных линий на земной поверхности и в горных выработках для характеристик уклонов и их отклонений от проектных. При этом, как правило, вертикальный масштаб в 10 раз крупнее горизонтального.

угольного карьера

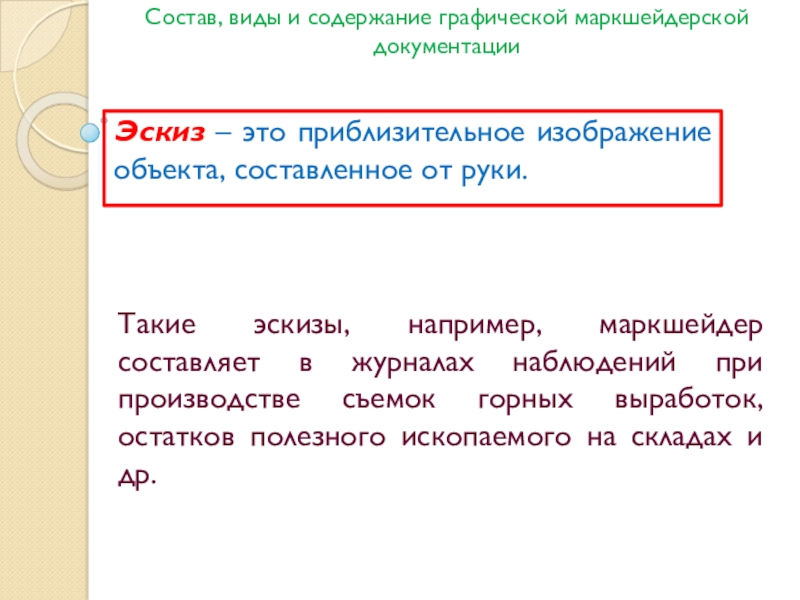

объекта, составленное от руки.

Такие эскизы, например, маркшейдер составляет в журналах наблюдений при производстве съемок горных выработок, остатков полезного ископаемого на складах и др.

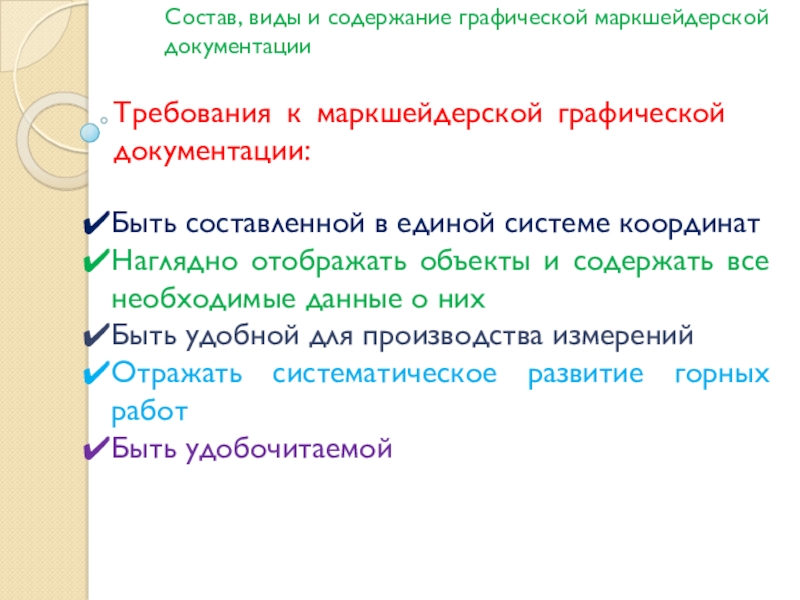

составленной в единой системе координат
Наглядно отображать объекты и содержать все необходимые данные о них
Быть удобной для производства измерений
Отражать систематическое развитие горных работ
Быть удобочитаемой

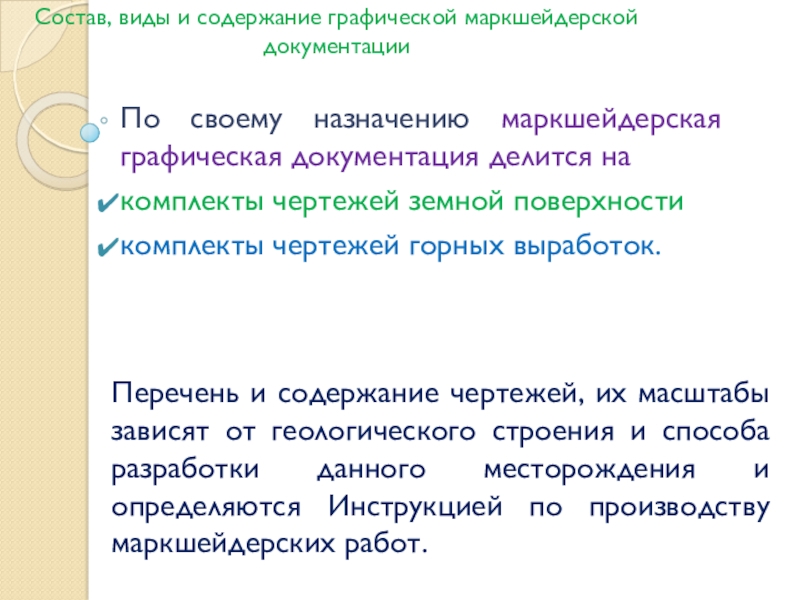

документация делится на
комплекты чертежей земной поверхности
комплекты чертежей горных выработок.

Перечень и содержание чертежей, их масштабы зависят от геологического строения и способа разработки данного месторождения и определяются Инструкцией по производству маркшейдерских работ.

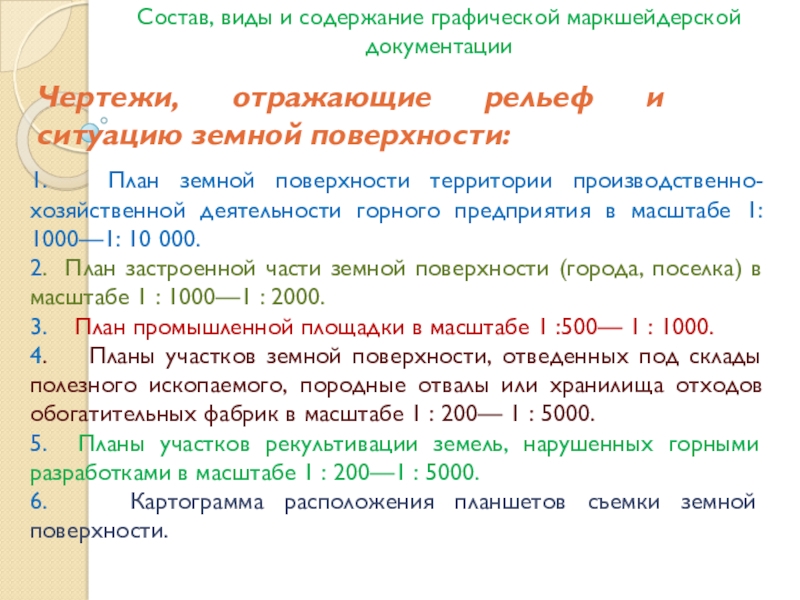

территории производственно-хозяйственной деятельности горного предприятия в масштабе 1: 1000—1: 10 000.
2. План застроенной части земной поверхности (города, поселка) в масштабе 1 : 1000—1 : 2000.
3. План промышленной площадки в масштабе 1 :500— 1 : 1000.
4. Планы участков земной поверхности, отведенных под склады полезного ископаемого, породные отвалы или хранилища отходов обогатительных фабрик в масштабе 1 : 200— 1 : 5000.
5. Планы участков рекультивации земель, нарушенных горными разработками в масштабе 1 : 200—1 : 5000.
6. Картограмма расположения планшетов съемки земной поверхности.

Чертежи, отражающие рельеф и ситуацию земной поверхности:

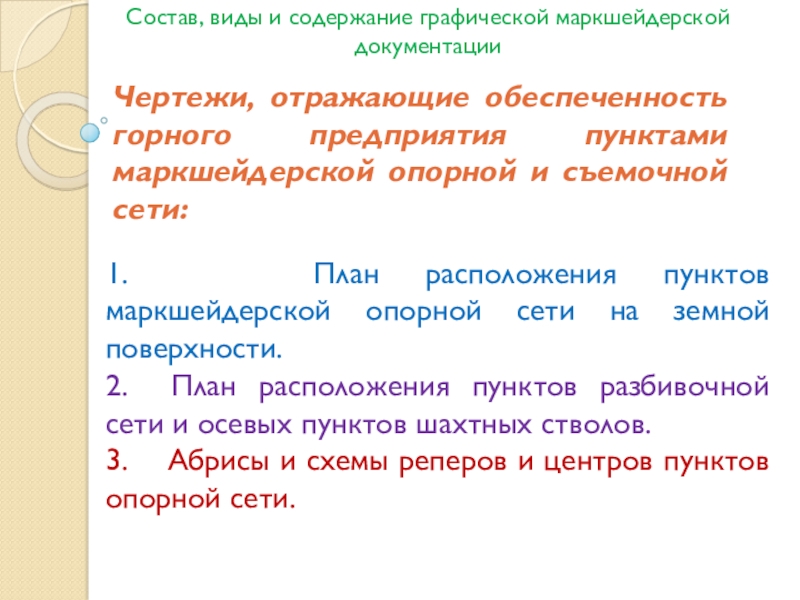

маркшейдерской опорной сети на земной поверхности.
2. План расположения пунктов разбивочной сети и осевых пунктов шахтных стволов.
3. Абрисы и схемы реперов и центров пунктов опорной сети.

Чертежи, отражающие обеспеченность горного предприятия пунктами маркшейдерской опорной и съемочной сети:

выработок, отражающие вскрытие, подготовку и разработку месторождения.
2. Чертежи капитальных горных выработок и транспортных путей в них.
3. Чертежи по расчету предохранительных целиков.
4. Горно-геометрические графики.

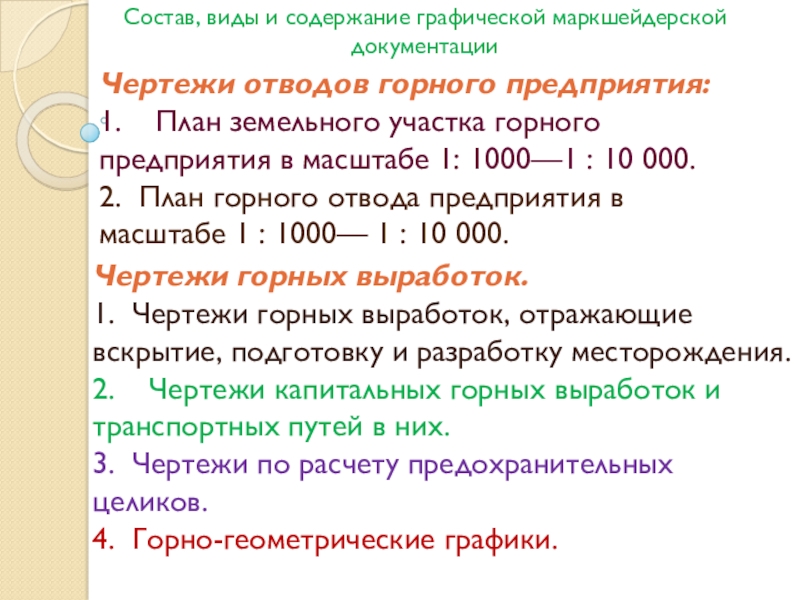

Чертежи отводов горного предприятия:
1. План земельного участка горного предприятия в масштабе 1: 1000—1 : 10 000.
2. План горного отвода предприятия в масштабе 1 : 1000— 1 : 10 000.

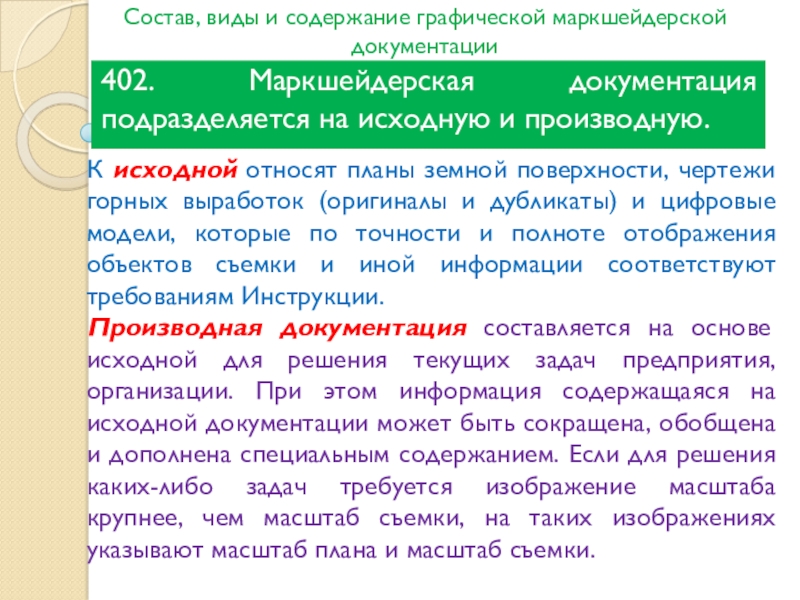

исходную и производную.

К исходной относят планы земной поверхности, чертежи горных выработок (оригиналы и дубликаты) и цифровые модели, которые по точности и полноте отображения объектов съемки и иной информации соответствуют требованиям Инструкции.
Производная документация составляется на основе исходной для решения текущих задач предприятия, организации. При этом информация содержащаяся на исходной документации может быть сокращена, обобщена и дополнена специальным содержанием. Если для решения каких-либо задач требуется изображение масштаба крупнее, чем масштаб съемки, на таких изображениях указывают масштаб плана и масштаб съемки.

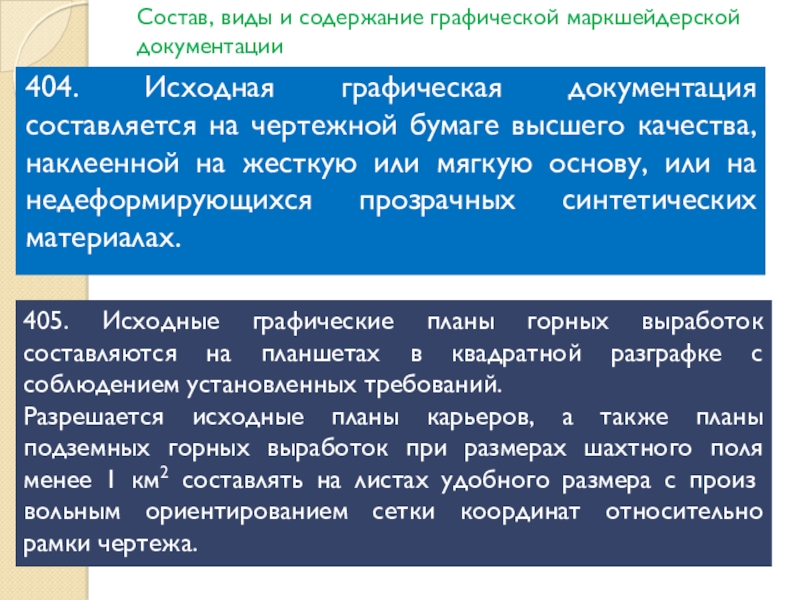

на чертежной бумаге высшего качества, наклеенной на жесткую или мягкую основу, или на недеформирующихся прозрачных синтетических материалах.

405. Исходные графические планы горных выработок составляются на планшетах в квадратной разграфке с соблюдением установленных требований.
Разрешается исходные планы карьеров, а также планы подземных горных выработок при размерах шахтного поля менее 1 км2 составлять на листах удобного размера с произ­вольным ориентированием сетки координат относительно рамки чертежа.

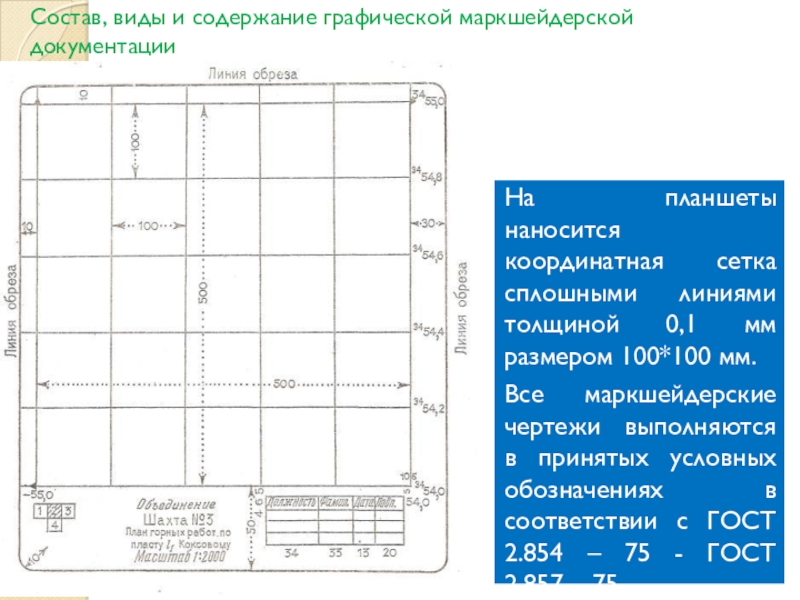

сплошными линиями толщиной 0,1 мм размером 100*100 мм.
Все маркшейдерские чертежи выполняются в принятых условных обозначениях в соответствии с ГОСТ 2.854 – 75 - ГОСТ 2.857 – 75

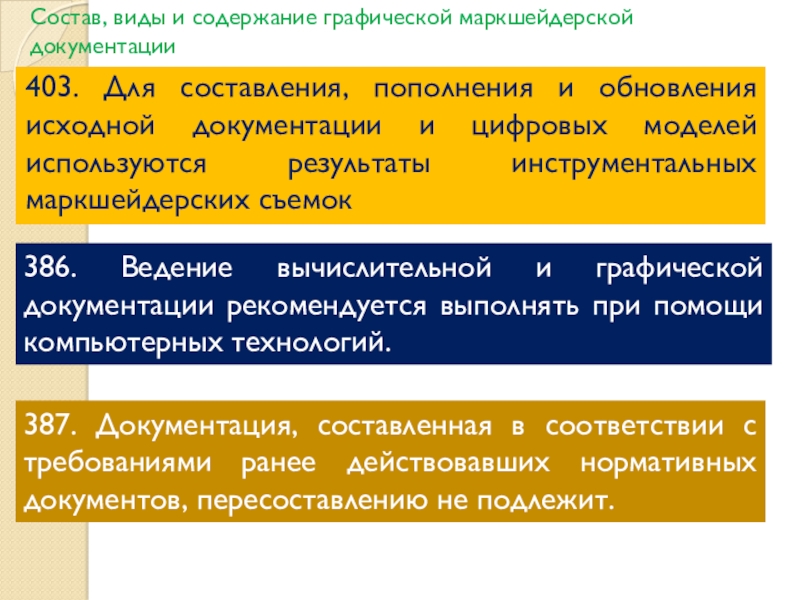

обновления исходной документации и цифровых моделей используются результаты инструментальных маркшейдерских съемок

386. Ведение вычислительной и графической документации рекомендуется выполнять при помощи компьютерных технологий.

387. Документация, составленная в соответствии с требованиями ранее действовавших нормативных документов, пересоставлению не подлежит.

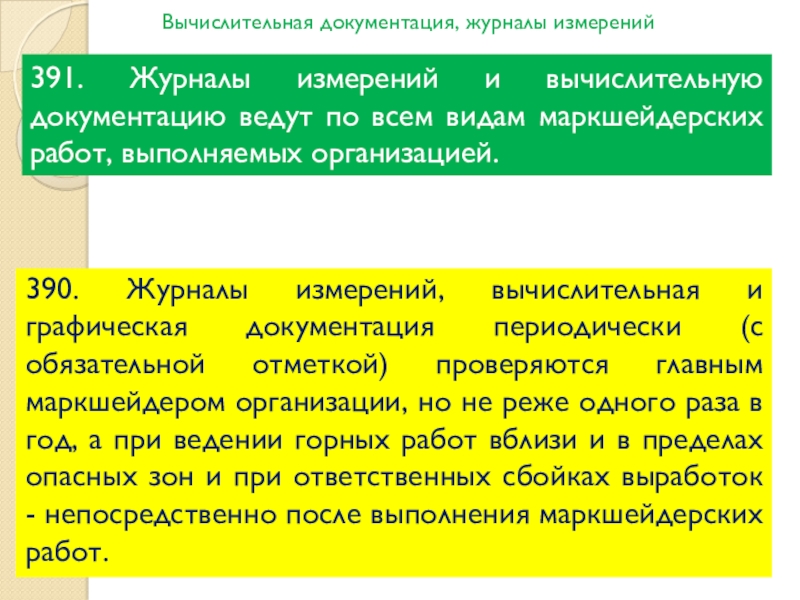

(с обязательной отметкой) проверяются главным маркшейдером организации, но не реже одного раза в год, а при ведении горных работ вблизи и в пределах опасных зон и при ответственных сбойках выработок - непосредственно после выполнения маркшейдерских работ.

391. Журналы измерений и вычислительную документацию ведут по всем видам маркшейдерских работ, выполняемых организацией.

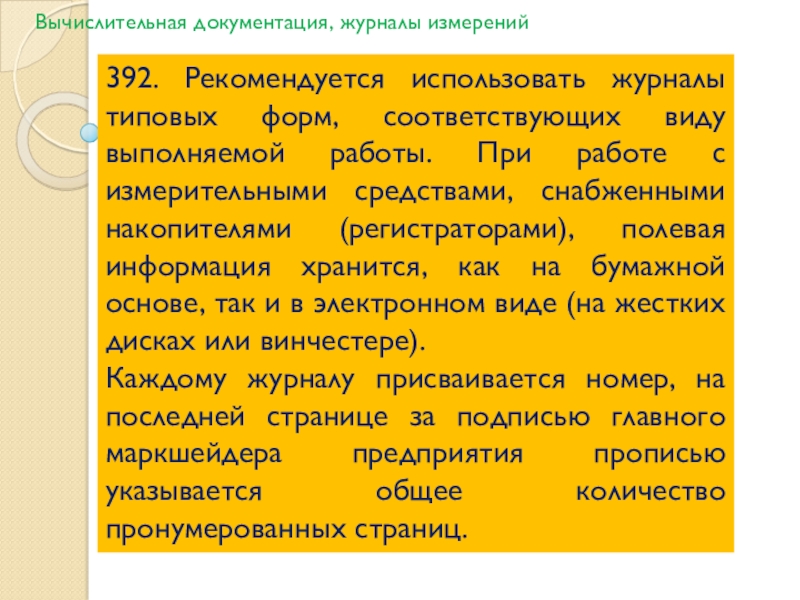

выполняемой работы. При работе с измерительными средствами, снабженными накопителями (регистраторами), полевая информация хранится, как на бумажной основе, так и в электронном виде (на жестких дисках или винчестере).
Каждому журналу присваивается номер, на последней странице за подписью главного маркшейдера предприятия прописью указывается общее количество пронумерованных страниц.

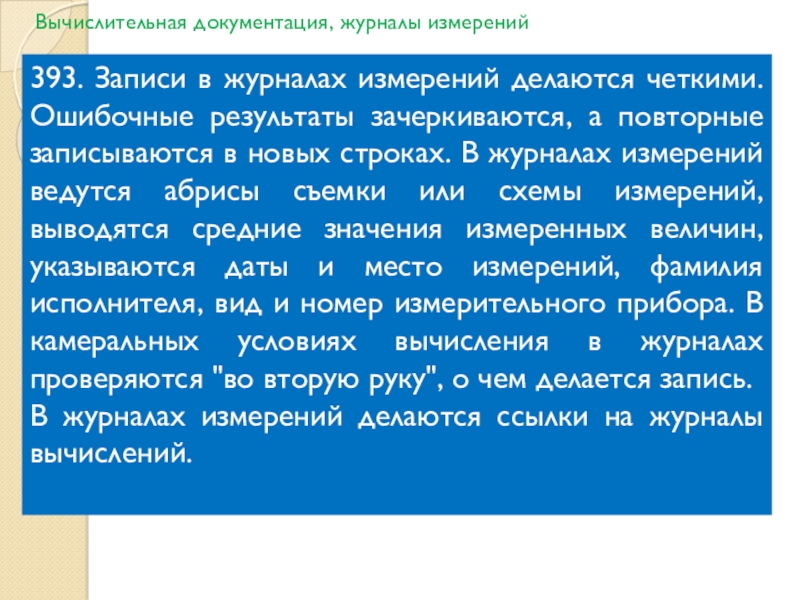

результаты зачеркиваются, а повторные записываются в новых строках. В журналах измерений ведутся абрисы съемки или схемы измерений, выводятся средние значения измеренных величин, указываются даты и место измерений, фамилия исполнителя, вид и номер измерительного прибора. В камеральных условиях вычисления в журналах проверяются "во вторую руку", о чем делается запись.
В журналах измерений делаются ссылки на журналы вычислений.

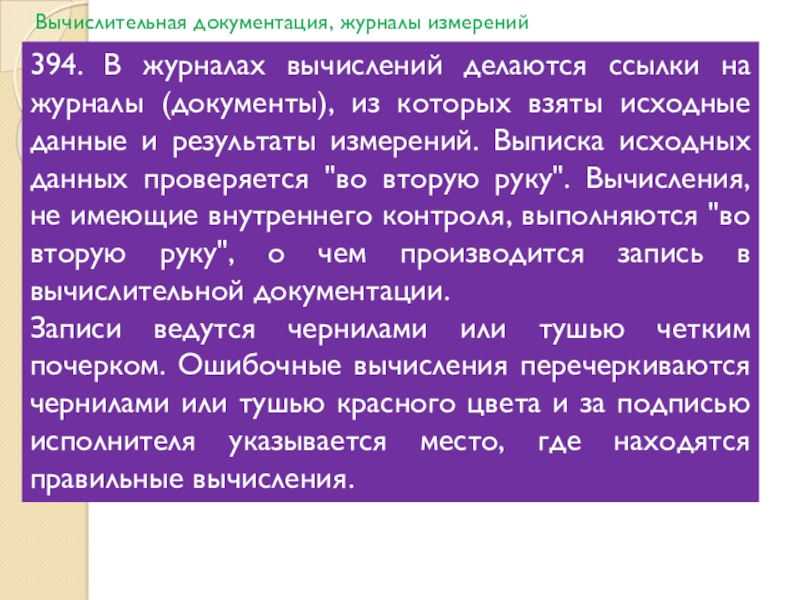

(документы), из которых взяты исходные данные и результаты измерений. Выписка исходных данных проверяется "во вторую руку". Вычисления, не имеющие внутреннего контроля, выполняются "во вторую руку", о чем производится запись в вычислительной документации.
Записи ведутся чернилами или тушью четким почерком. Ошибочные вычисления перечеркиваются чернилами или тушью красного цвета и за подписью исполнителя указывается место, где находятся правильные вычисления.

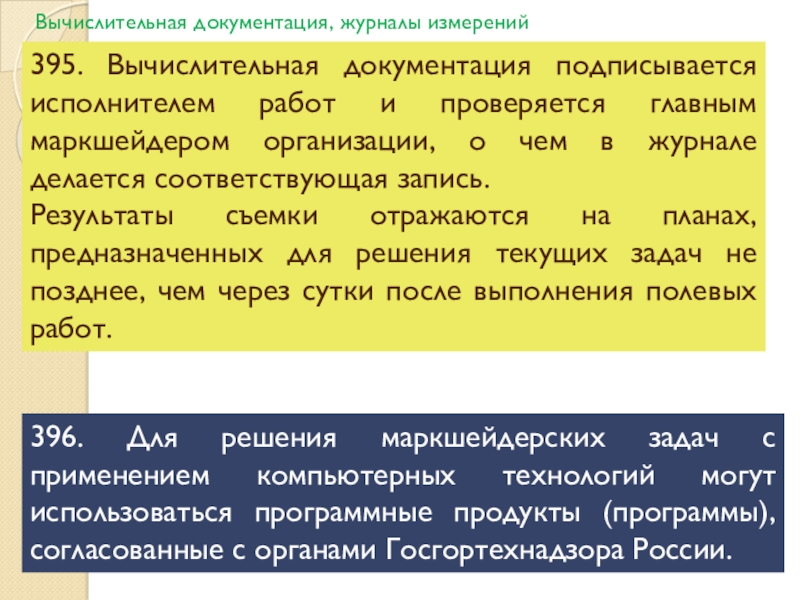

главным маркшейдером организации, о чем в журнале делается соответствующая запись.
Результаты съемки отражаются на планах, предназначенных для решения текущих задач не позднее, чем через сутки после выполнения полевых работ.

396. Для решения маркшейдерских задач с применением компьютерных технологий могут использоваться программные продукты (программы), согласованные с органами Госгортехнадзора России.

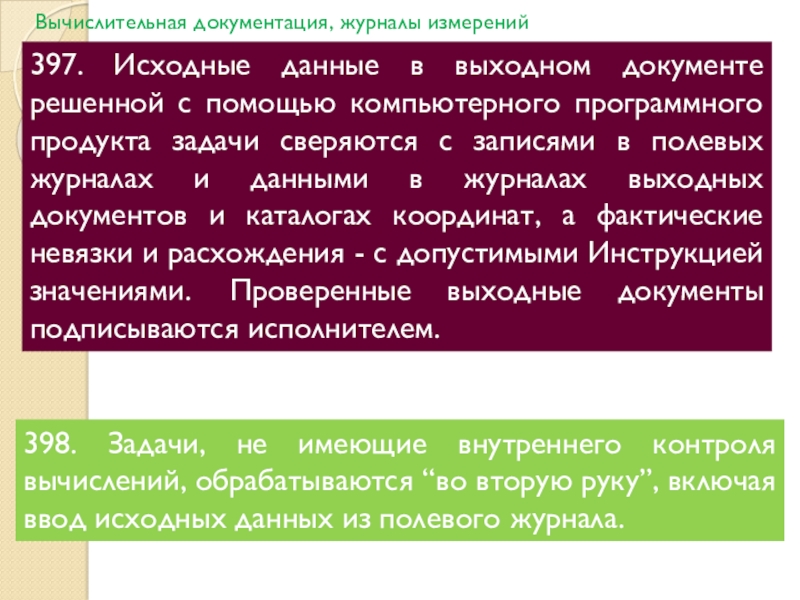

помощью компьютерного программного продукта задачи сверяются с записями в полевых журналах и данными в журналах выходных документов и каталогах координат, а фактические невязки и расхождения - с допустимыми Инструкцией значениями. Проверенные выходные документы подписываются исполнителем.

398. Задачи, не имеющие внутреннего контроля вычислений, обрабатываются “во вторую руку”, включая ввод исходных данных из полевого журнала.

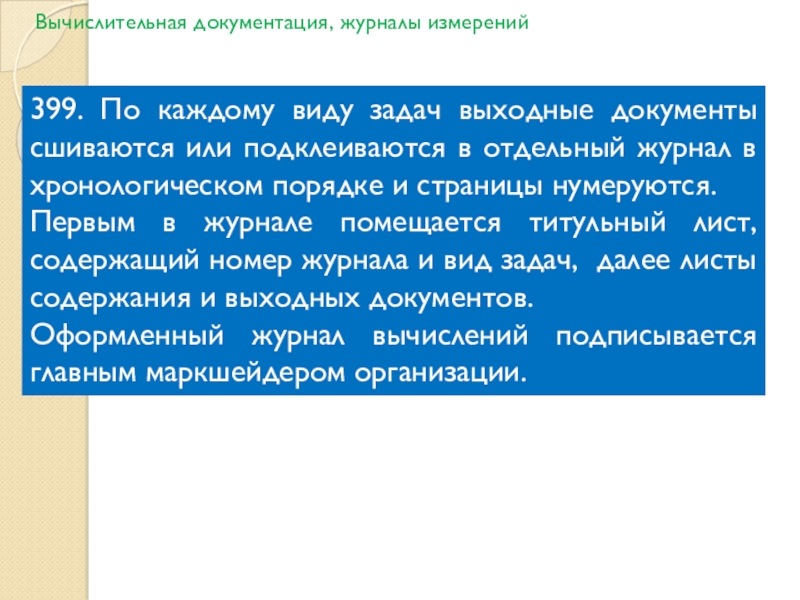

или подклеиваются в отдельный журнал в хронологическом порядке и страницы нумеруются.
Первым в журнале помещается титульный лист, содержащий номер журнала и вид задач, далее листы содержания и выходных документов.
Оформленный журнал вычислений подписывается главным маркшейдером организации.

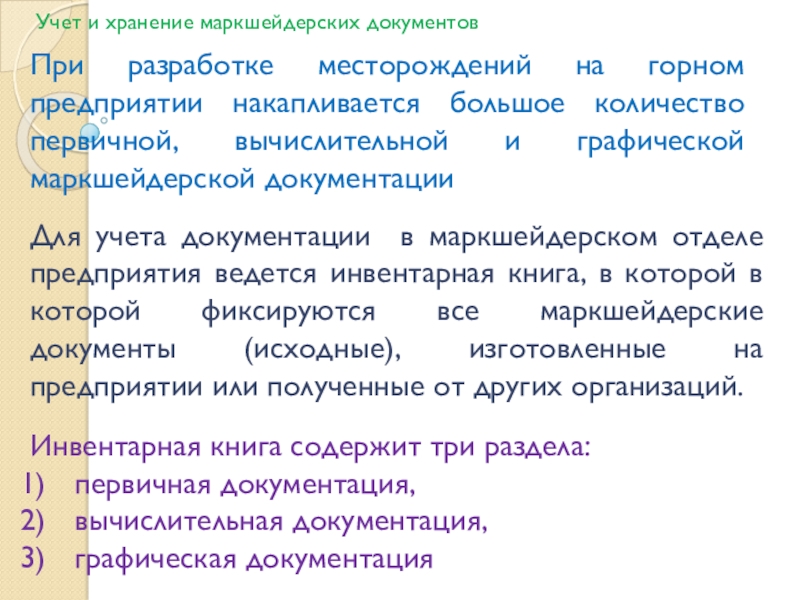

большое количество первичной, вычислительной и графической маркшейдерской документации

Для учета документации в маркшейдерском отделе предприятия ведется инвентарная книга, в которой в которой фиксируются все маркшейдерские документы (исходные), изготовленные на предприятии или полученные от других организаций.

Инвентарная книга содержит три раздела:
первичная документация,
вычислительная документация,
графическая документация

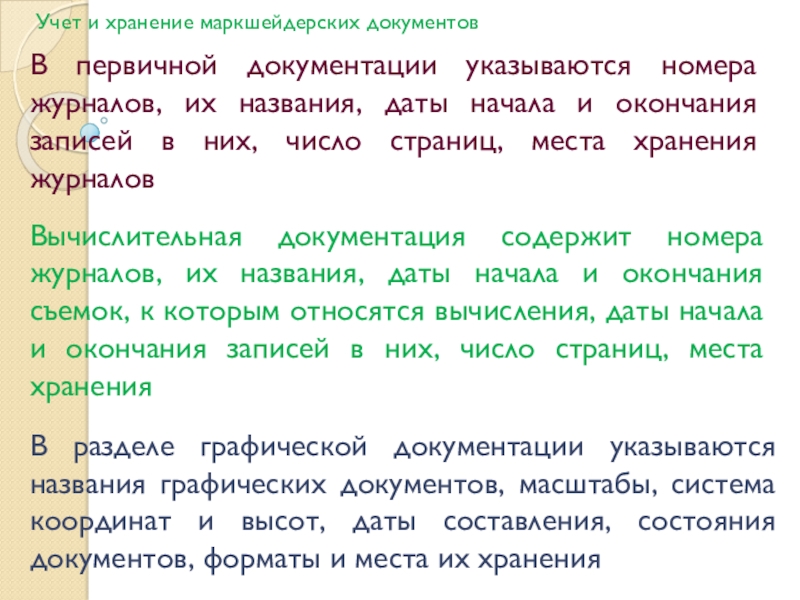

названия, даты начала и окончания записей в них, число страниц, места хранения журналов

Вычислительная документация содержит номера журналов, их названия, даты начала и окончания съемок, к которым относятся вычисления, даты начала и окончания записей в них, число страниц, места хранения

В разделе графической документации указываются названия графических документов, масштабы, система координат и высот, даты составления, состояния документов, форматы и места их хранения

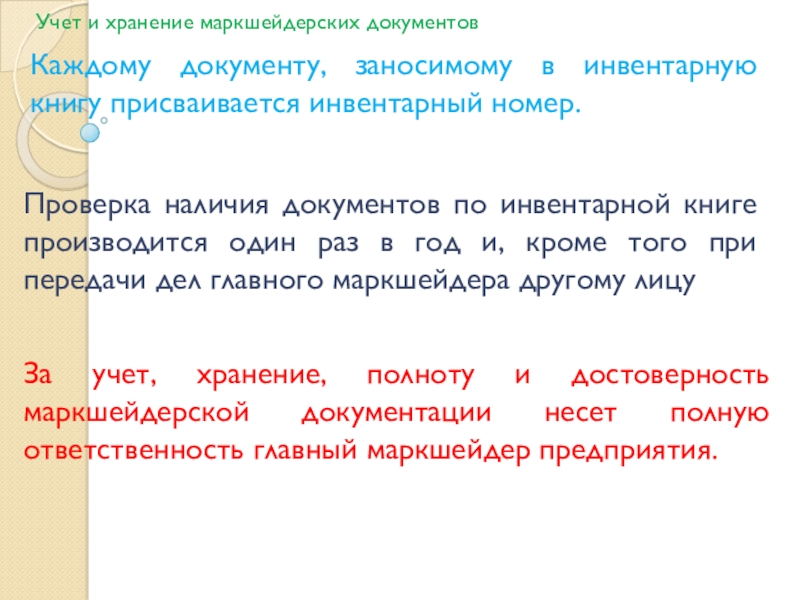

инвентарный номер.

Проверка наличия документов по инвентарной книге производится один раз в год и, кроме того при передачи дел главного маркшейдера другому лицу

За учет, хранение, полноту и достоверность маркшейдерской документации несет полную ответственность главный маркшейдер предприятия.

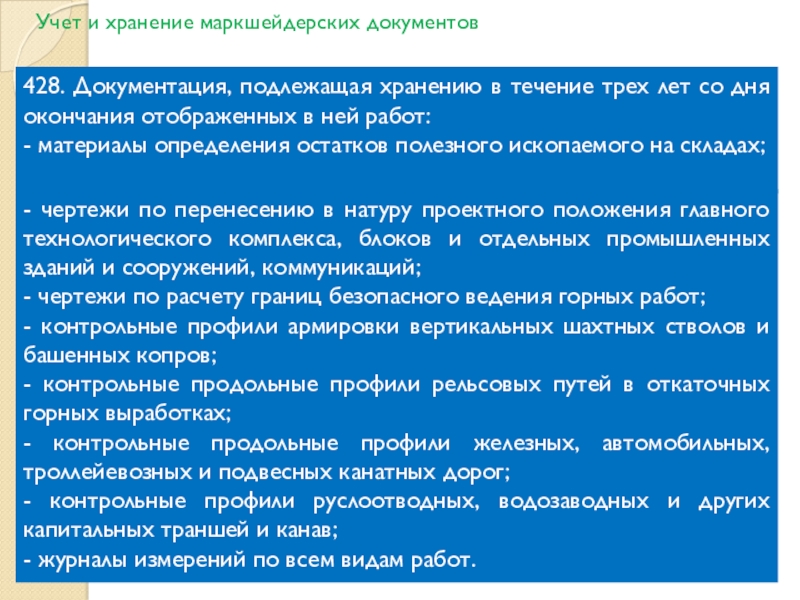

лет со дня окончания отображенных в ней работ:
- материалы определения остатков полезного ископаемого на складах;

- чертежи по перенесению в натуру проектного положения главного технологического комплекса, блоков и отдельных промышленных зданий и сооружений, коммуникаций;
- чертежи по расчету границ безопасного ведения горных работ;
- контрольные профили армировки вертикальных шахтных стволов и башенных копров;
- контрольные продольные профили рельсовых путей в откаточных горных выработках;
- контрольные продольные профили железных, автомобильных, троллейевозных и подвесных канатных дорог;
- контрольные профили руслоотводных, водозаводных и других капитальных тран­шей и канав;
- журналы измерений по всем видам работ.

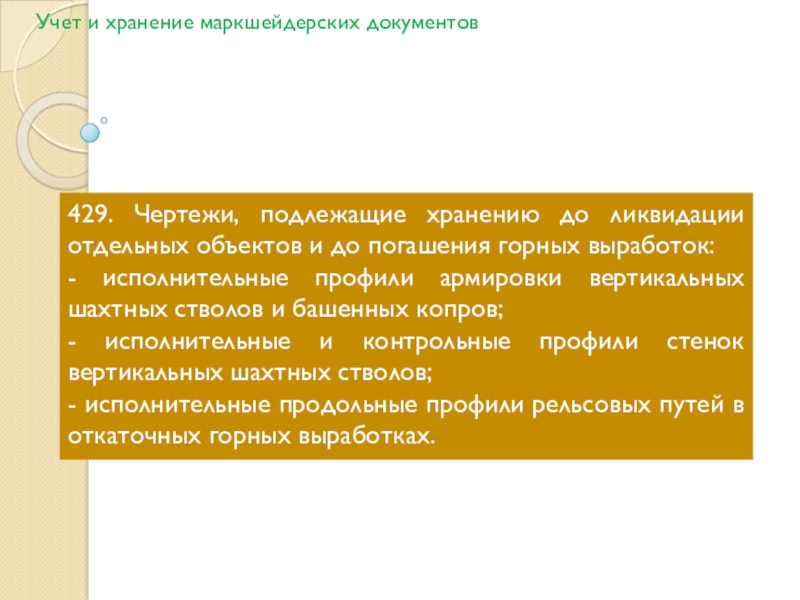

объектов и до погашения горных выработок:
- исполнительные профили армировки вертикальных шахтных стволов и башенных копров;
- исполнительные и контрольные профили стенок вертикальных шахтных стволов;
- исполнительные продольные профили рельсовых путей в откаточных горных выработках.

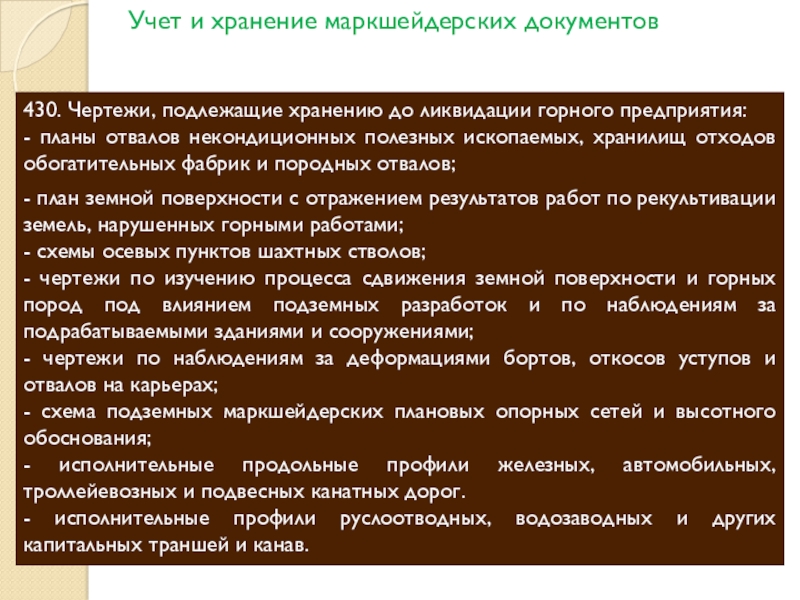

предприятия:
- планы отвалов некондиционных полезных ископаемых, хранилищ отходов обогатительных фабрик и породных отвалов;

- план земной поверхности с отражением результатов работ по рекультивации зе­мель, нарушенных горными работами;
- схемы осевых пунктов шахтных стволов;
- чертежи по изучению процесса сдвижения земной поверхности и горных пород под влиянием подземных разработок и по наблюдениям за подрабатываемыми зданиями и сооружениями;
- чертежи по наблюдениям за деформациями бортов, откосов уступов и отвалов на карьерах;
- схема подземных маркшейдерских плановых опорных сетей и высотного обоснования;
- исполнительные продольные профили железных, автомобильных, троллейевозных и подвесных канатных дорог.
- исполнительные профили руслоотводных, водозаводных и других капитальных траншей и канав.

подлежат):
- план земной поверхности территории производственно-хозяйственной деятель­ности горного предприятия;
- план застроенной части земной поверхности;

- план горного отвода и разрезы к нему, план земельного отвода;
- план промышленной площадки;
- картограммы расположения планшетов съемок земной поверхности и горных выработок;
- схема расположения пунктов маркшейдерской опорной и геодезической сетей на территории производственно-хозяйственной деятельности горного предприятия, абрисы и схемы конструкций реперов и пунктов;
- чертежи горных выработок, отражающие вскрытие, подготовку и разработку месторождения;
- разрезы по вертикальным и наклонным шахтным стволам;
- чертежи околоствольных горных выработок и приемно-отправительных площадок главных этажных уклонов и бремсбергов;
- чертежи по расчету предохранительных целиков под зданиями, сооружениями и природными объектами;
- чертежи по расчету барьерных целиков между шахтными полями.
