Презентация, доклад на тему Курс лекций ПМ. 05 Выполнение работ по профессии Горнорабочий на маркшейдерских работах, Тема 1.2. Общие сведения о горных работах

должностям служащих 11708 Горнорабочий, 11711 Горнорабочий на маркшейдерских работах

Раздел 1. Некоторые понятия из геологии, горного дела, геодезии и маркшейдерии
Тема 1.2. Общие сведения о горных работах
Автор : преподаватель Тихонова О.Н.

ГБПОУ ИО «Бодайбинский горный техникум»

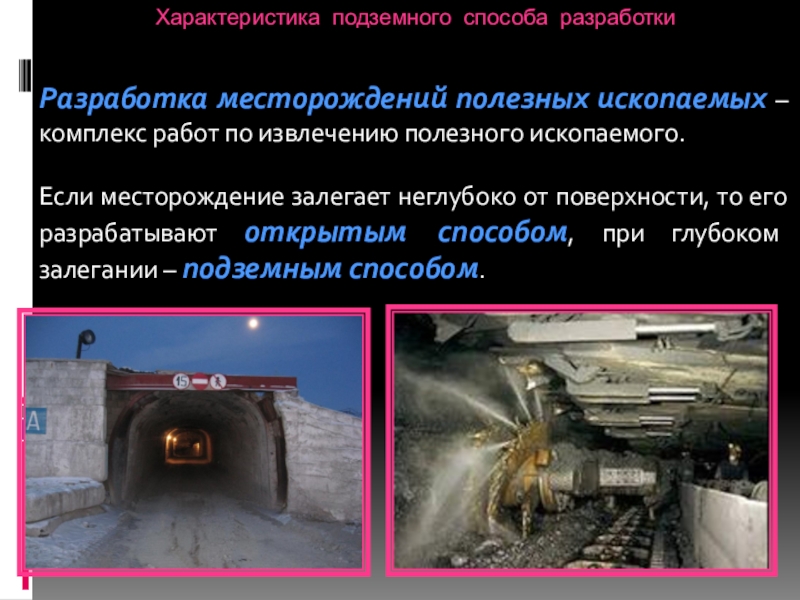

извлечению полезного ископаемого.

Если месторождение залегает неглубоко от поверхности, то его разрабатывают открытым способом, при глубоком залегании – подземным способом.

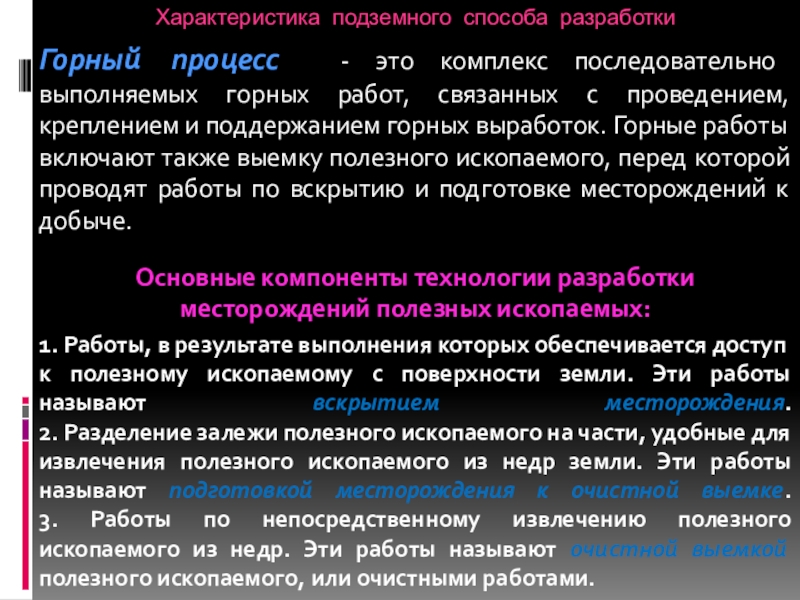

работ, связанных с проведением, креплением и поддержанием горных выработок. Горные работы включают также выемку полезного ископаемого, перед которой проводят работы по вскрытию и подготовке месторождений к добыче.

1. Работы, в результате выполнения которых обеспечивается доступ к полезному ископаемому с поверхности земли. Эти работы называют вскрытием месторождения. 2. Разделение залежи полезного ископаемого на части, удобные для извлечения полезного ископаемого из недр земли. Эти работы называют подготовкой месторождения к очистной выемке. 3. Работы по непосредственному извлечению полезного ископаемого из недр. Эти работы называют очистной выемкой полезного ископаемого, или очистными работами.

Основные компоненты технологии разработки месторождений полезных ископаемых:

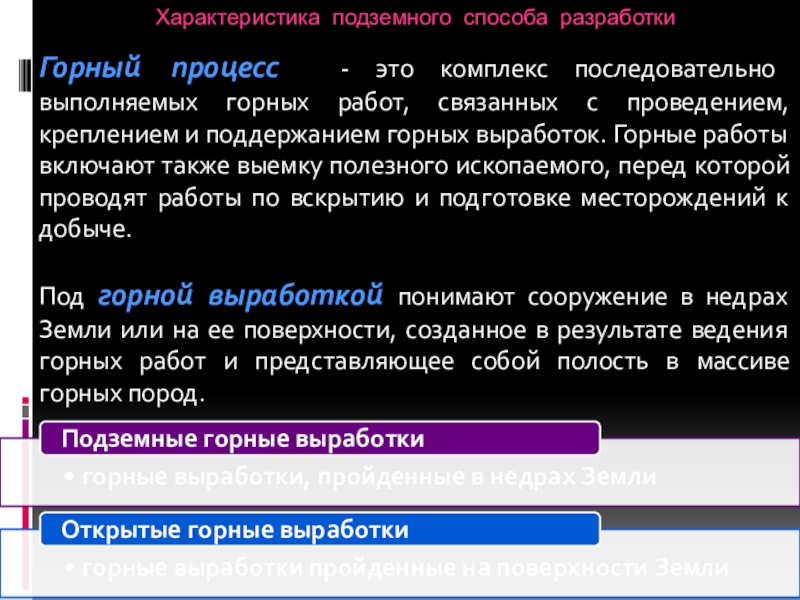

работ, связанных с проведением, креплением и поддержанием горных выработок. Горные работы включают также выемку полезного ископаемого, перед которой проводят работы по вскрытию и подготовке месторождений к добыче.
Под горной выработкой понимают сооружение в недрах Земли или на ее поверхности, созданное в результате ведения горных работ и представляющее собой полость в массиве горных пород.

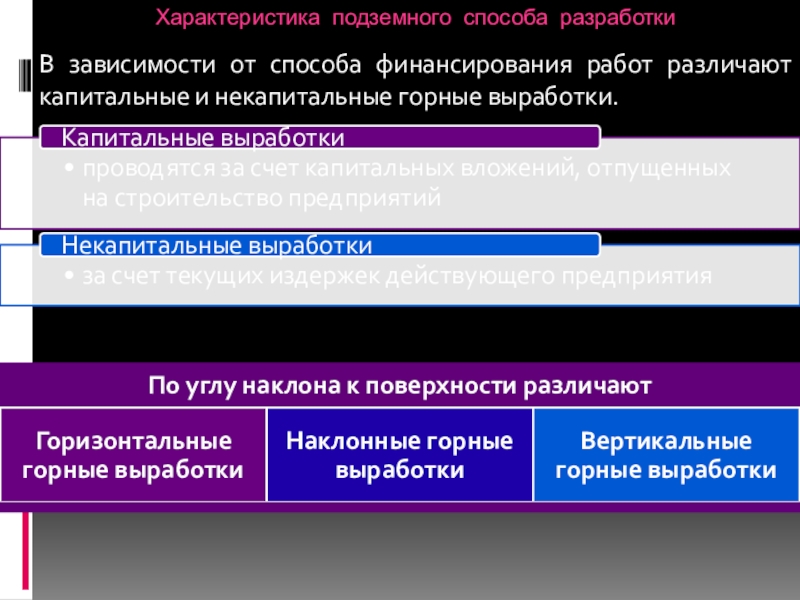

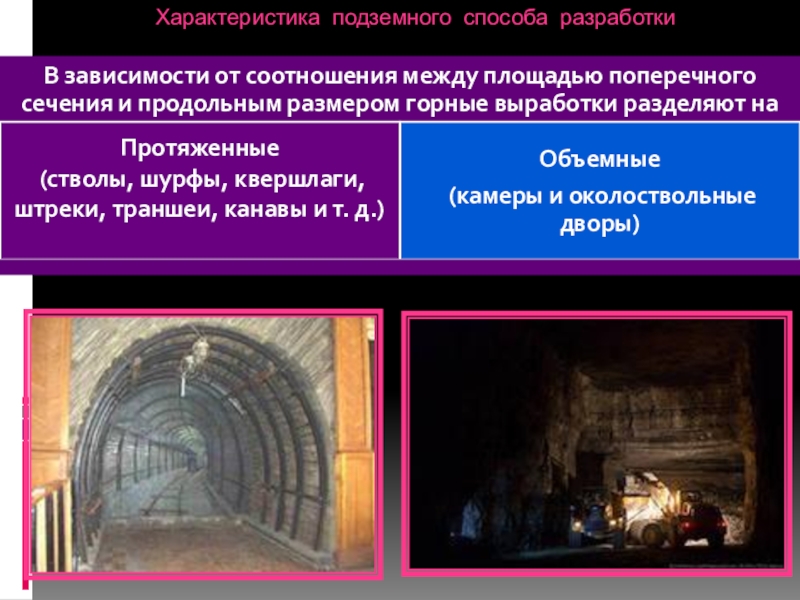

и некапитальные горные выработки.

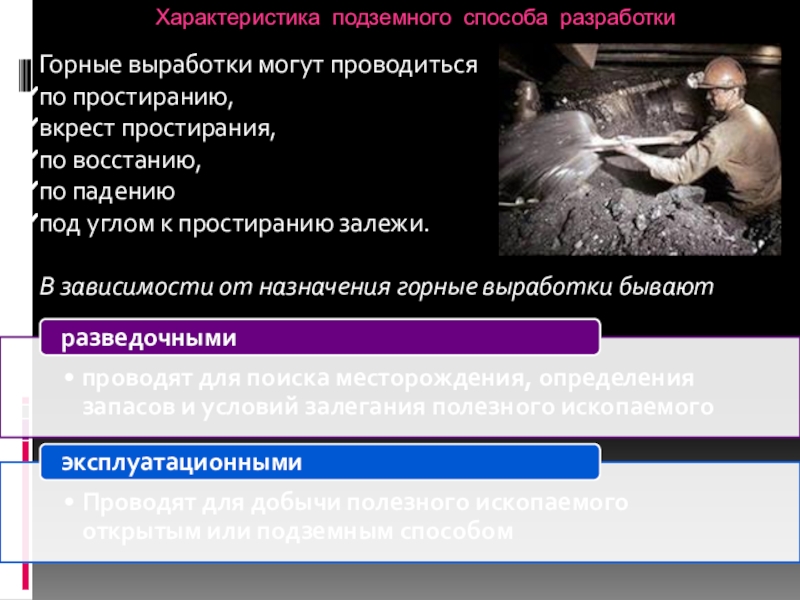

по восстанию,
по падению
под углом к простиранию залежи.
В зависимости от назначения горные выработки бывают

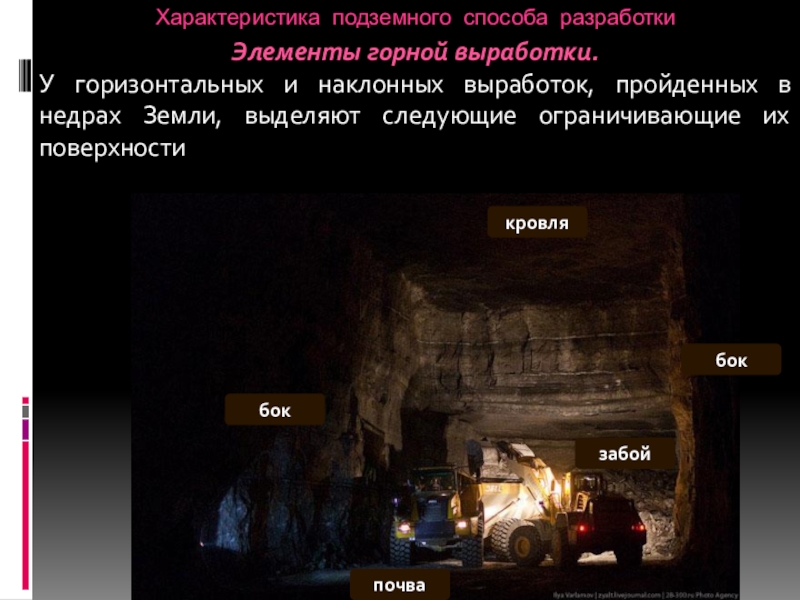

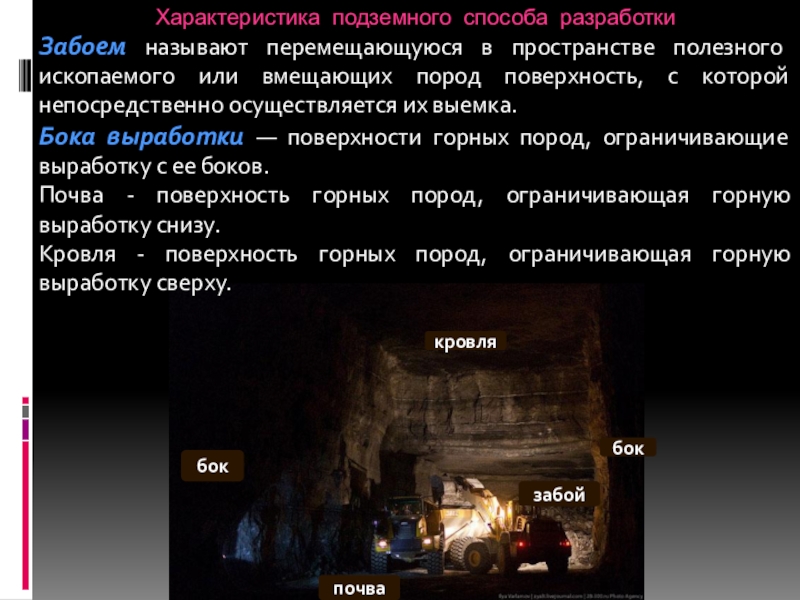

пройденных в недрах Земли, выделяют следующие ограничивающие их поверхности

забой

кровля

бок

бок

почва

вмещающих пород поверхность, с которой непосредственно осуществляется их выемка.
Бока выработки — поверхности горных пород, ограничивающие выработку с ее боков.
Почва - поверхность горных пород, ограничивающая горную выработку снизу.
Кровля - поверхность горных пород, ограничивающая горную выработку сверху.

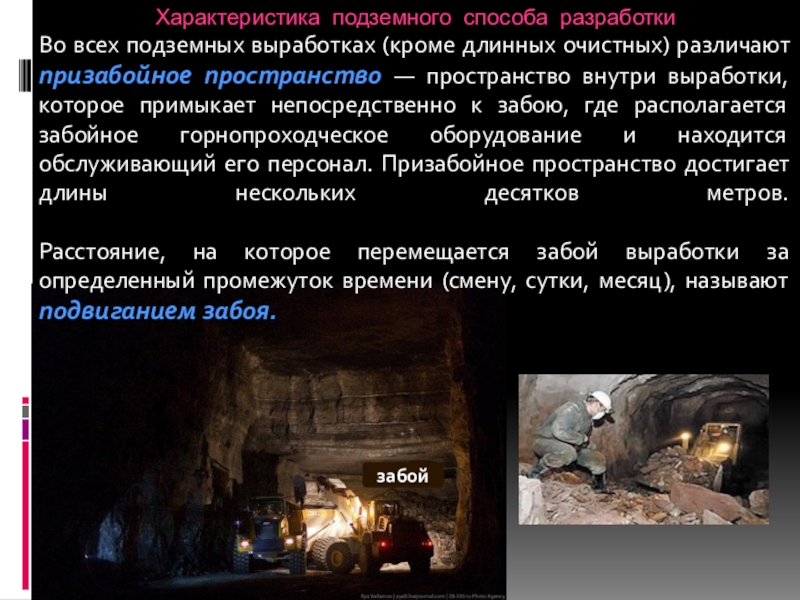

призабойное пространство — пространство внутри выработки, которое примыкает непосредственно к забою, где располагается забойное горнопроходческое оборудование и находится обслуживающий его персонал. Призабойное пространство достигает длины нескольких десятков метров.
Расстояние, на которое перемещается забой выработки за определенный промежуток времени (смену, сутки, месяц), называют подвиганием забоя.

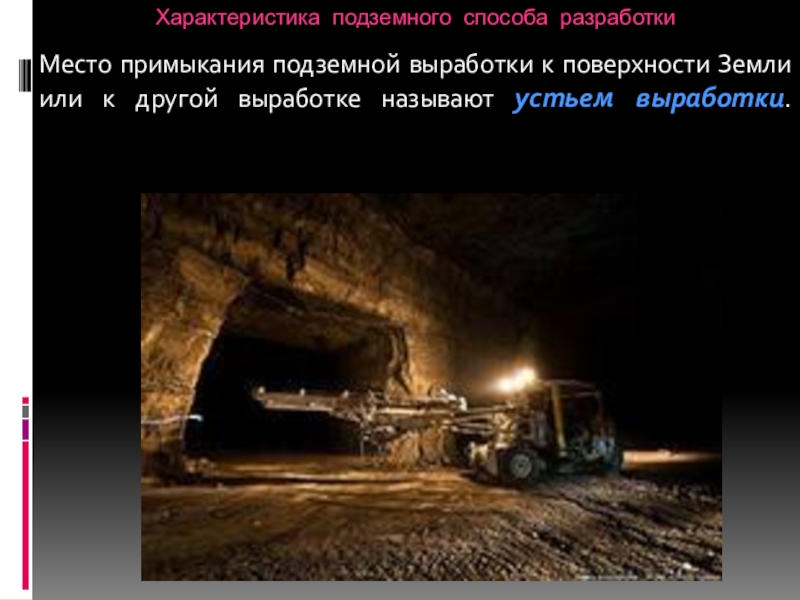

к другой выработке называют устьем выработки.

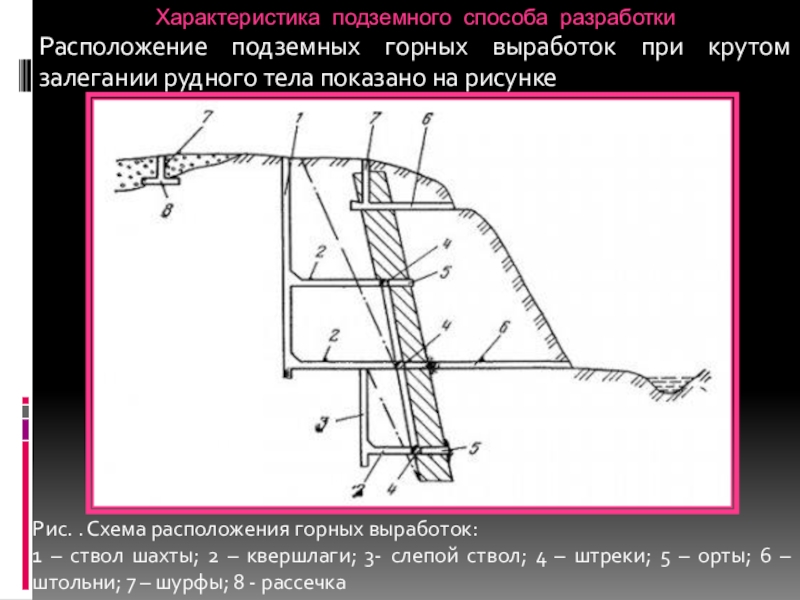

тела показано на рисунке

Рис. . Схема расположения горных выработок:
1 – ствол шахты; 2 – квершлаги; 3- слепой ствол; 4 – штреки; 5 – орты; 6 – штольни; 7 – шурфы; 8 - рассечка

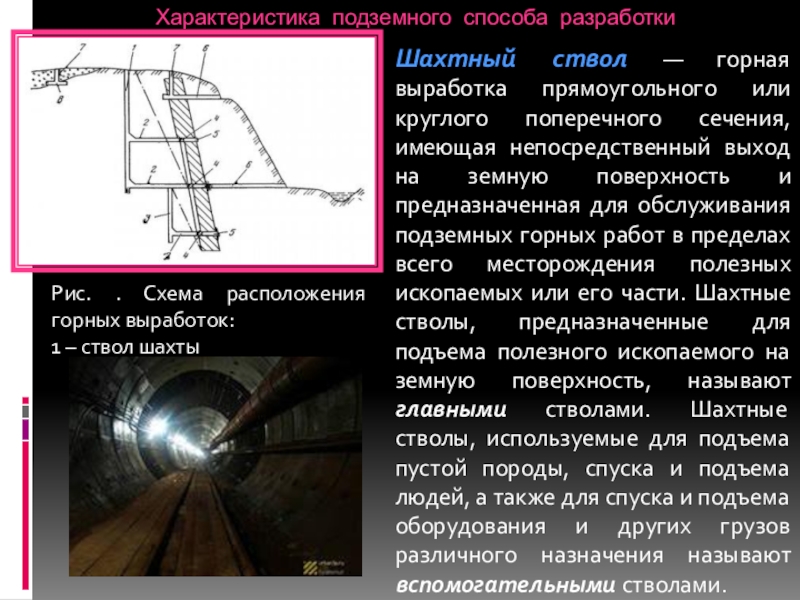

поперечного сечения, имеющая непосредственный выход на земную поверхность и предназначенная для обслуживания подземных горных работ в пределах всего месторождения полезных ископаемых или его части. Шахтные стволы, предназначенные для подъема полезного ископаемого на земную поверхность, называют главными стволами. Шахтные стволы, используемые для подъема пустой породы, спуска и подъема людей, а также для спуска и подъема оборудования и других грузов различного назначения называют вспомогательными стволами.

Рис. . Схема расположения горных выработок:
1 – ствол шахты

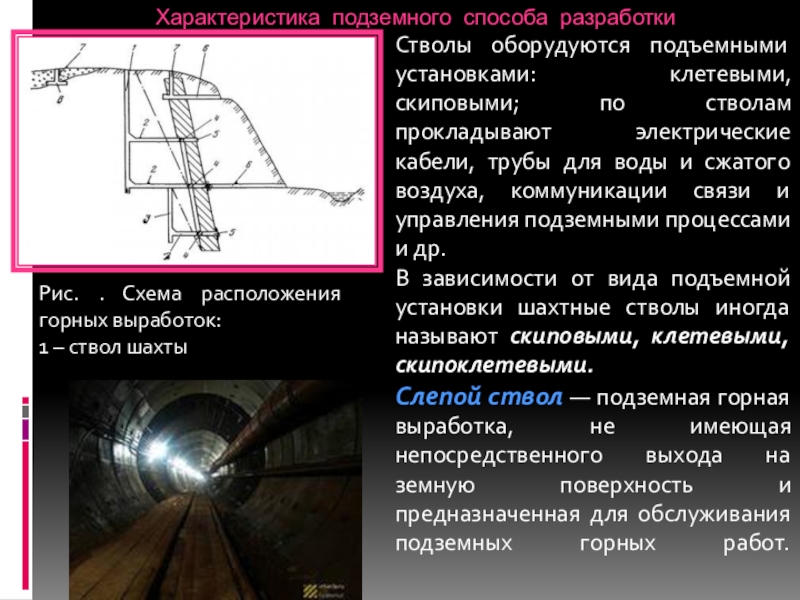

прокладывают электрические кабели, трубы для воды и сжатого воздуха, коммуникации связи и управления подземными процессами и др.
В зависимости от вида подъемной установки шахтные стволы иногда называют скиповыми, клетевыми, скипоклетевыми. Слепой ствол — подземная горная выработка, не имеющая непосредственного выхода на земную поверхность и предназначенная для обслуживания подземных горных работ.

Рис. . Схема расположения горных выработок:
1 – ствол шахты

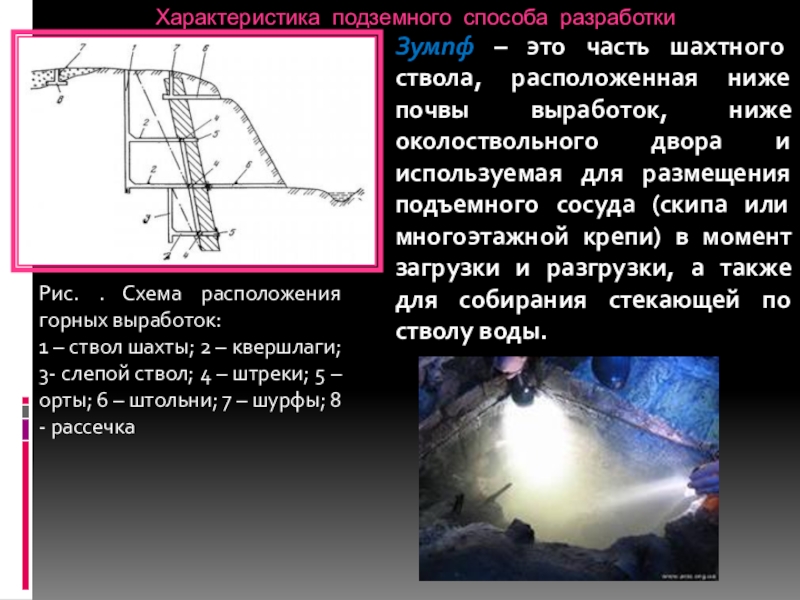

почвы выработок, ниже околоствольного двора и используемая для размещения подъемного сосуда (скипа или многоэтажной крепи) в момент загрузки и разгрузки, а также для собирания стекающей по стволу воды.

Рис. . Схема расположения горных выработок:
1 – ствол шахты; 2 – квершлаги; 3- слепой ствол; 4 – штреки; 5 – орты; 6 – штольни; 7 – шурфы; 8 - рассечка

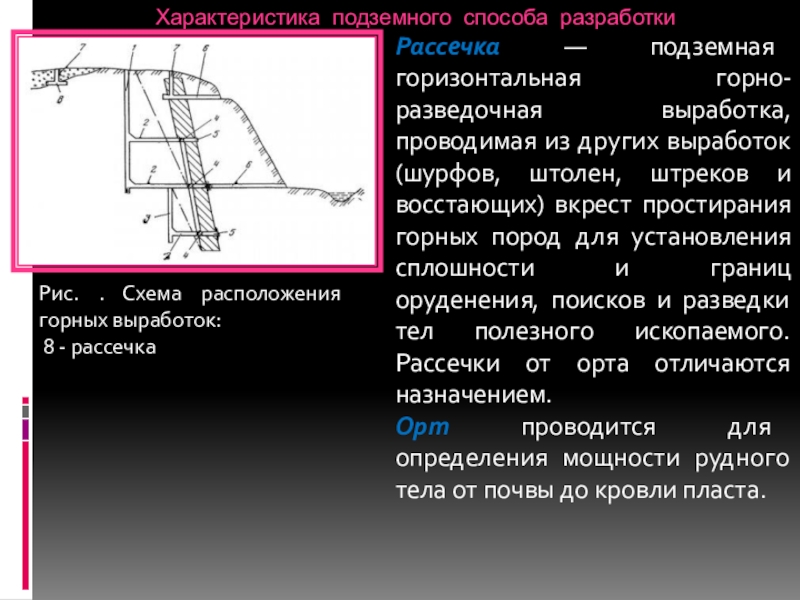

других выработок (шурфов, штолен, штреков и восстающих) вкрест простирания горных пород для установления сплошности и границ оруденения, поисков и разведки тел полезного ископаемого. Рассечки от орта отличаются назначением.
Орт проводится для определения мощности рудного тела от почвы до кровли пласта.

Рис. . Схема расположения горных выработок:
8 - рассечка

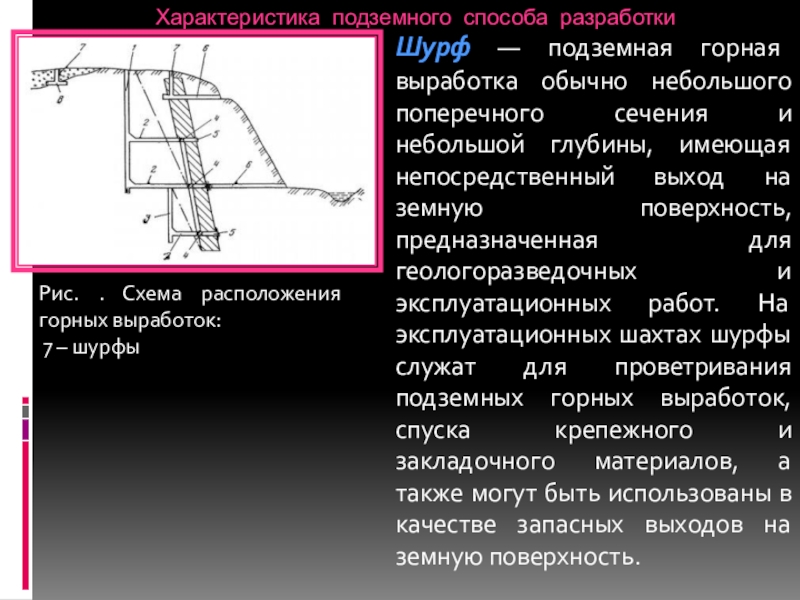

сечения и небольшой глубины, имеющая непосредственный выход на земную поверхность, предназначенная для геологоразведочных и эксплуатационных работ. На эксплуатационных шахтах шурфы служат для проветривания подземных горных выработок, спуска крепежного и закладочного материалов, а также могут быть использованы в качестве запасных выходов на земную поверхность.

Рис. . Схема расположения горных выработок:
7 – шурфы

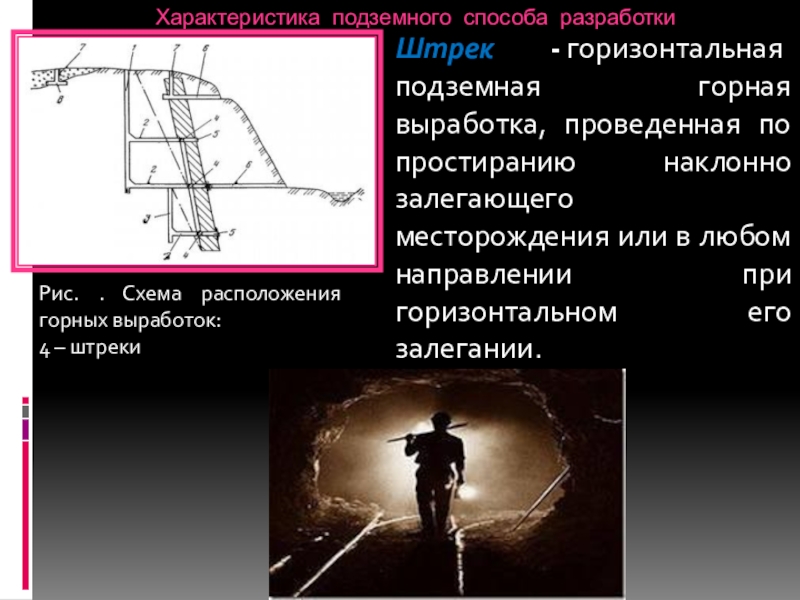

наклонно залегающего месторождения или в любом направлении при горизонтальном его залегании.

Рис. . Схема расположения горных выработок:
4 – штреки

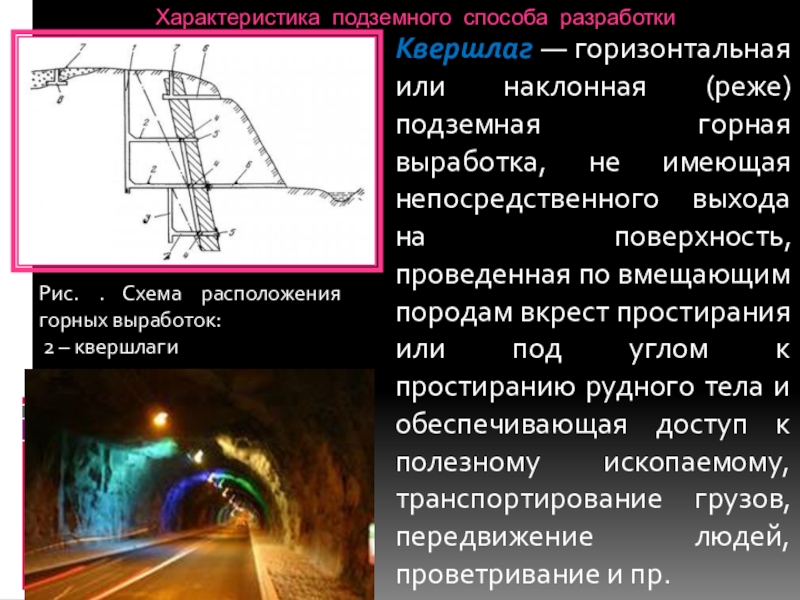

выработка, не имеющая непосредственного выхода на поверхность, проведенная по вмещающим породам вкрест простирания или под углом к простиранию рудного тела и обеспечивающая доступ к полезному ископаемому, транспортирование грузов, передвижение людей, проветривание и пр.

Рис. . Схема расположения горных выработок:
2 – квершлаги

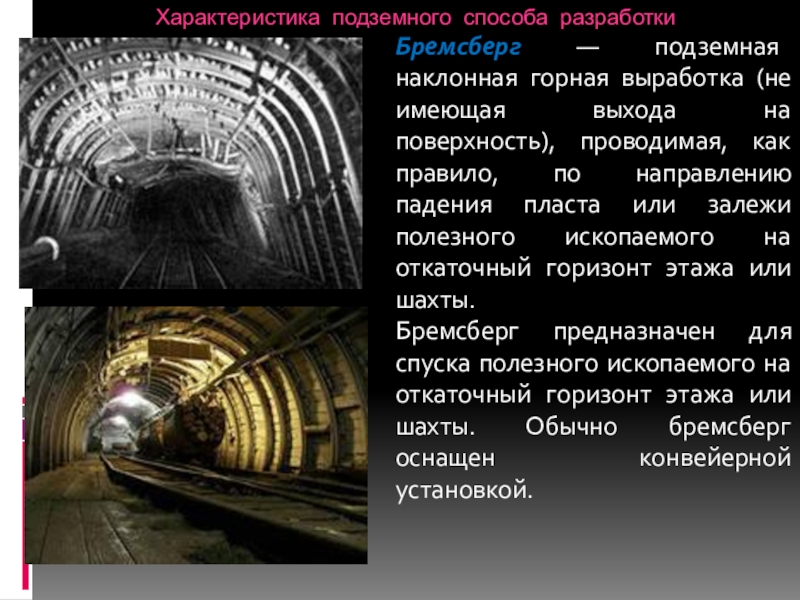

выхода на поверхность), проводимая, как правило, по направлению падения пласта или залежи полезного ископаемого на откаточный горизонт этажа или шахты. Бремсберг предназначен для спуска полезного ископаемого на откаточный горизонт этажа или шахты. Обычно бремсберг оснащен конвейерной установкой.

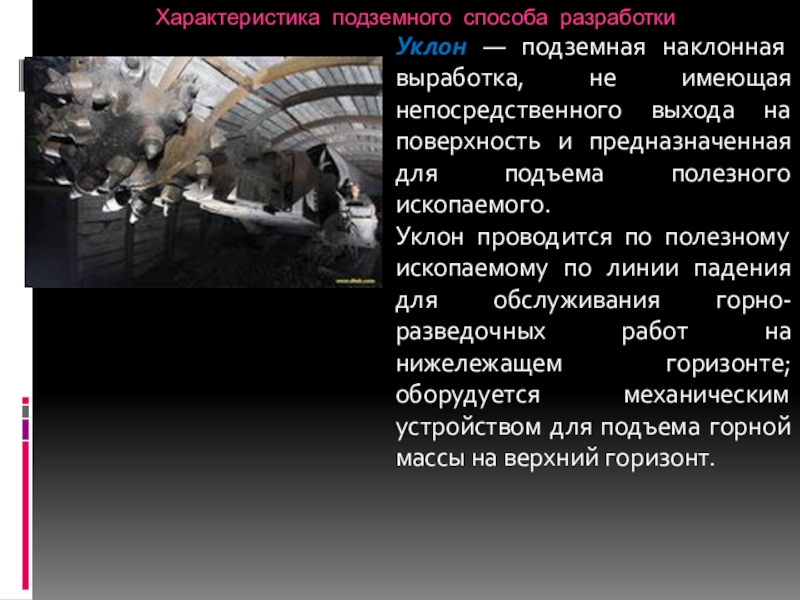

выхода на поверхность и предназначенная для подъема полезного ископаемого. Уклон проводится по полезному ископаемому по линии падения для обслуживания горно-разведочных работ на нижележащем горизонте; оборудуется механическим устройством для подъема горной массы на верхний горизонт.

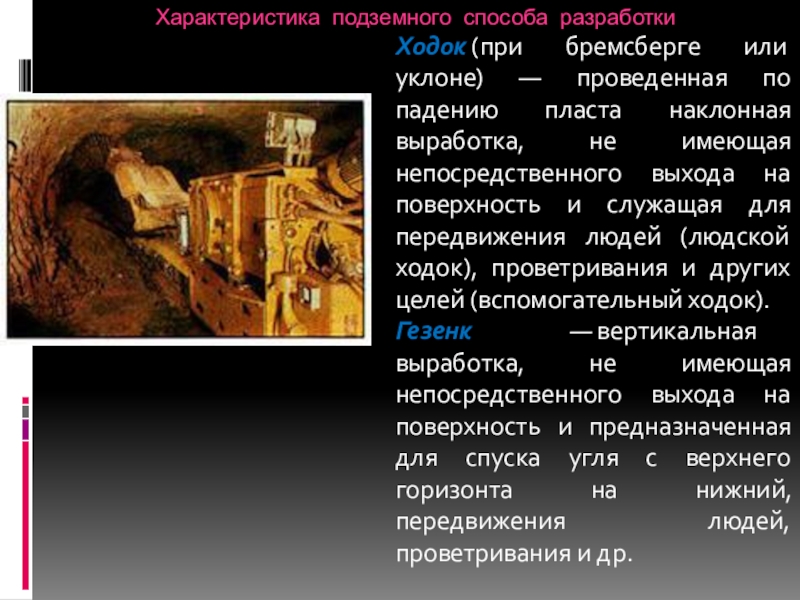

пласта наклонная выработка, не имеющая непосредственного выхода на поверхность и служащая для передвижения людей (людской ходок), проветривания и других целей (вспомогательный ходок).
Гезенк — вертикальная выработка, не имеющая непосредственного выхода на поверхность и предназначенная для спуска угля с верхнего горизонта на нижний, передвижения людей, проветривания и др.

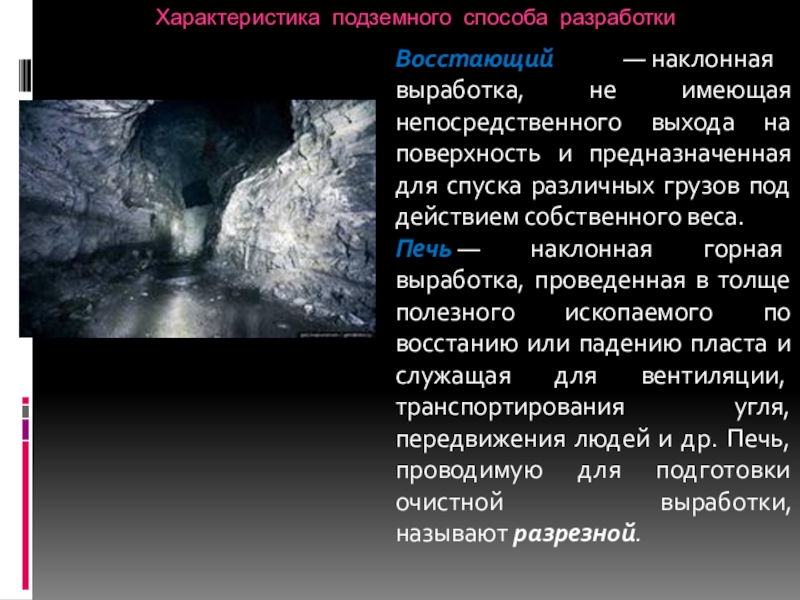

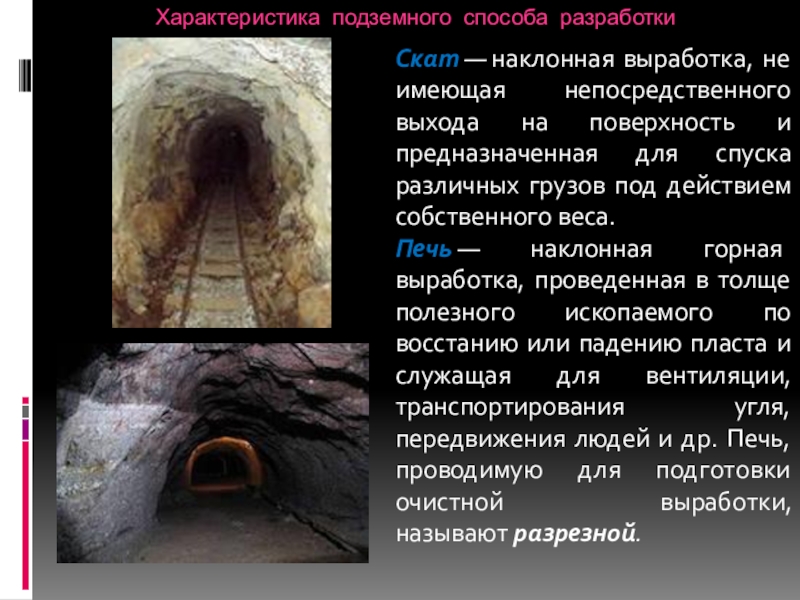

и предназначенная для спуска различных грузов под действием собственного веса.
Печь — наклонная горная выработка, проведенная в толще полезного ископаемого по восстанию или падению пласта и служащая для вентиляции, транспортирования угля, передвижения людей и др. Печь, проводимую для подготовки очистной выработки, называют разрезной.

поверхность и предназначенная для спуска различных грузов под действием собственного веса.
Печь — наклонная горная выработка, проведенная в толще полезного ископаемого по восстанию или падению пласта и служащая для вен­тиляции, транспортирования угля, передвижения людей и др. Печь, проводимую для подготовки очистной выработки, называют разрезной.
