Презентация, доклад на тему Курс лекций ПМ. 05 Выполнение работ по профессии Горнорабочий на маркшейдерских работах, Тема 1.2.Проведение и крепление горных выработок

Содержание

Проведение и крепление горных выработокПроведением горной выработки называют выполнение комплекса работ по отделению породы от массива, ее погрузке и транспортированию, возведению крепи, а также выполнению ряда вспомогательных процессов. Этот комплекс обеспечивает периодическое или непрерывное перемещение забоя

Слайд 1Раздел 1. Некоторые понятия из геологии, горного дела, геодезии и маркшейдерии
Тема

1.2. Общие сведения о горных работах
Автор : преподаватель Тихонова О.Н.



Курс лекций ПМ 05. Выполнение работ по одной или нескольким профессиям рабочих, должностям служащих 11711 Горнорабочий на маркшейдерских работах Часть 5. Проведение и крепление горных выработок


ГБПОУ ИО Бодайбинский горный техникум

Раздел 1. Некоторые понятия из геологии, горного дела, геодезии и маркшейдерииТема 1.2. Общие сведения о горных работахАвтор

Слайд 2Проведение и крепление горных выработок
Проведением горной выработки называют выполнение комплекса работ

по отделению породы от массива, ее погрузке и транспортированию, возведению крепи, а также выполнению ряда вспомогательных процессов. Этот комплекс обеспечивает периодическое или непрерывное перемещение забоя выработки (подвигание) с запланированной скоростью.
Проведение и крепление горных выработокПроведением горной выработки называют выполнение комплекса работ по отделению породы от массива, ее

Слайд 3Проведение и крепление горных выработок

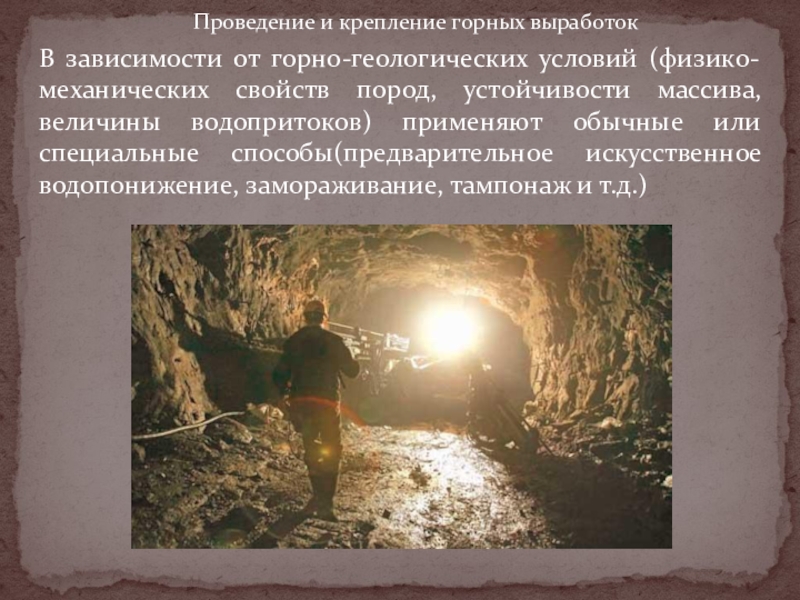

В зависимости от горно-геологических условий (физико-механических свойств

пород, устойчивости массива, величины водопритоков) применяют обычные или специальные способы(предварительное искусственное водопонижение, замораживание, тампонаж и т.д.)
Проведение и крепление горных выработокВ зависимости от горно-геологических условий (физико-механических свойств пород, устойчивости массива, величины водопритоков) применяют

Слайд 4Проведение и крепление горных выработок

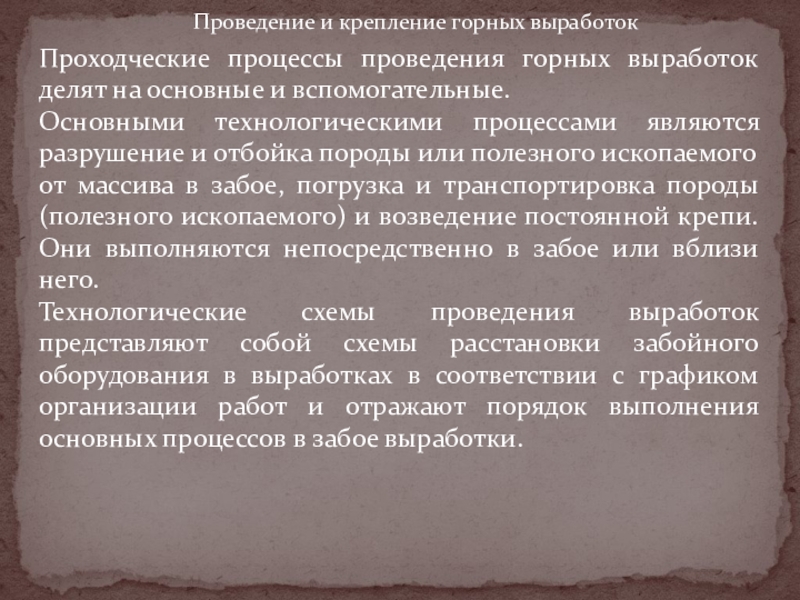

Проходческие процессы проведения горных выработок делят на

основные и вспомогательные.
Основными технологическими процессами являются разрушение и отбойка породы или полезного ископаемого от массива в забое, погрузка и транспортировка породы (полезного ископаемого) и возведение постоянной крепи. Они выполняются непосредственно в забое или вблизи него.
Технологические схемы проведения выработок представляют собой схемы расстановки забойного оборудования в выработках в соответствии с графиком организации работ и отражают порядок выполнения основных процессов в забое выработки.
Проведение и крепление горных выработокПроходческие процессы проведения горных выработок делят на основные и вспомогательные.Основными технологическими процессами являются

Слайд 5Проведение и крепление горных выработок

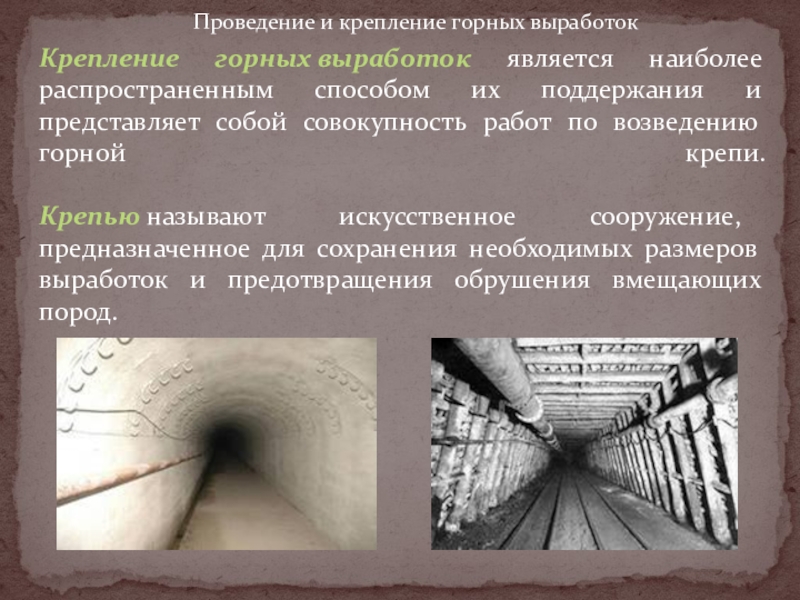

Крепление горных выработок является наиболее распространенным способом их

поддержания и представляет собой совокупность работ по возведению горной крепи.
Крепью называют искусственное сооружение, предназначенное для сохранения необходимых размеров выработок и предотвращения обрушения вмещающих пород.
Проведение и крепление горных выработокКрепление горных выработок является наиболее распространенным способом их поддержания и представляет собой совокупность работ

Слайд 6Проведение и крепление горных выработок

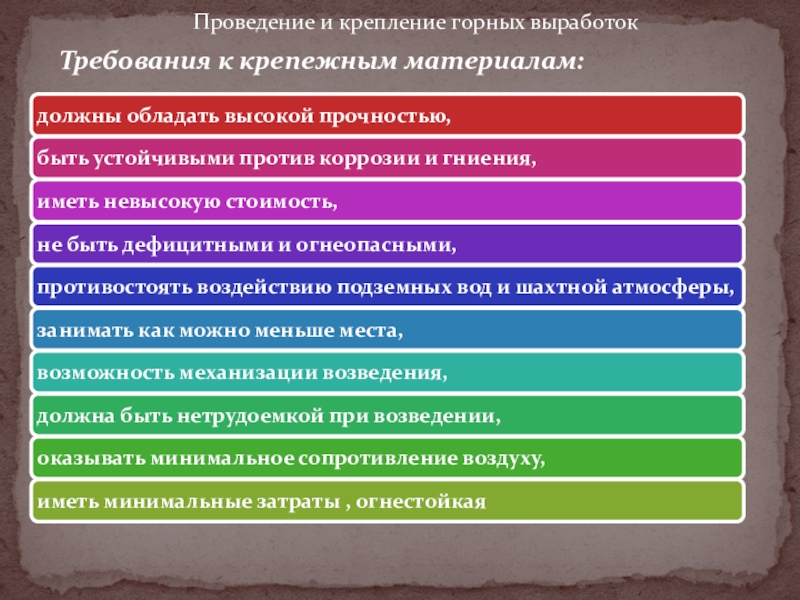

Требования к крепежным материалам:

Проведение и крепление горных выработокТребования к крепежным материалам:

Слайд 7Проведение и крепление горных выработок

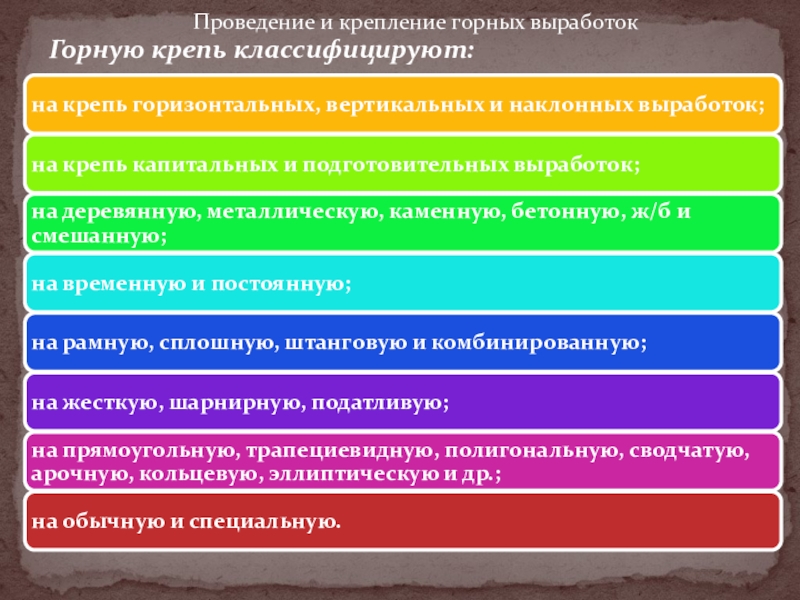

Горную крепь классифицируют:

Проведение и крепление горных выработокГорную крепь классифицируют:

Слайд 8Проведение и крепление горных выработок
При проведении капитальных и подготовительных горных выработок

в процессе погрузки горной массы производится установка временной призабойной крепи, затем возводится постоянная крепь; в крепких породах сразу устанавливают постоянную крепь.

Крепление очистных выработок производится одновременно с выемкой полезного ископаемого той же бригадой рабочих, которая добывает полезное ископаемое. Крепление производится в соответствии с утвержденным паспортом крепления, который составляют для каждой горной выработки; в нём указывается тип крепи, необходимое количество крепёжных материалов, порядок производства работ и т. п.

Проведение и крепление горных выработокПри проведении капитальных и подготовительных горных выработок в процессе погрузки горной массы производится

Слайд 9Проведение и крепление горных выработок

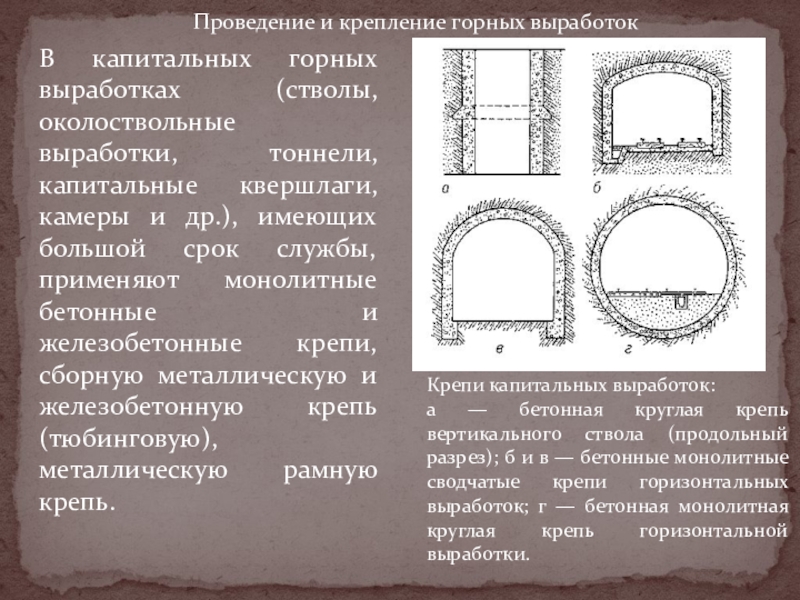

В капитальных горных выработках (стволы, околоствольные выработки,

тоннели, капитальные квершлаги, камеры и др.), имеющих большой срок службы, применяют монолитные бетонные и железобетонные крепи, сборную металлическую и железобетонную крепь (тюбинговую), металлическую рамную крепь.

Крепи капитальных выработок:
а — бетонная круглая крепь вертикального ствола (продольный разрез); б и в — бетонные монолитные сводчатые крепи горизонтальных выработок; г — бетонная монолитная круглая крепь горизонтальной выработки.

Проведение и крепление горных выработокВ капитальных горных выработках (стволы, околоствольные выработки, тоннели, капитальные квершлаги, камеры и др.),

Слайд 10Проведение и крепление горных выработок

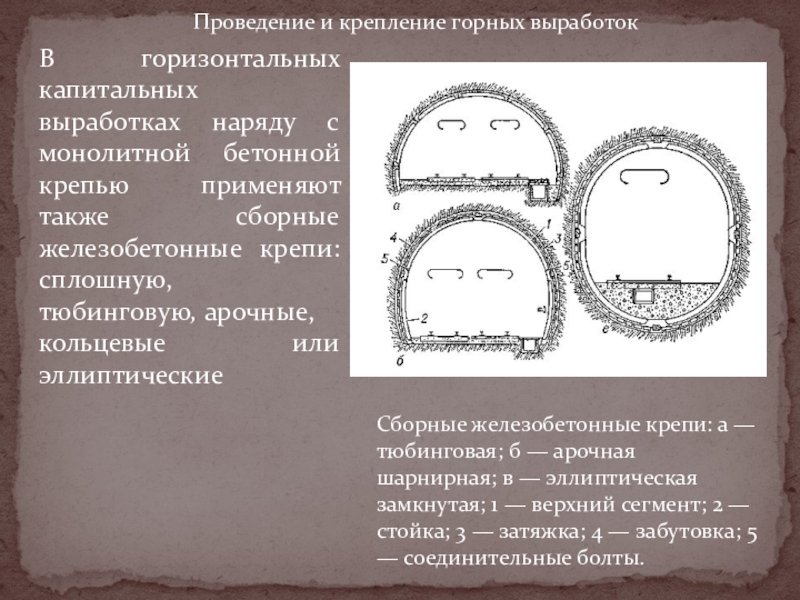

В горизонтальных капитальных выработках наряду с монолитной

бетонной крепью применяют также сборные железобетонные крепи: сплошную, тюбинговую, арочные, кольцевые или эллиптические

Сборные железобетонные крепи: а — тюбинговая; б — арочная шарнирная; в — эллиптическая замкнутая; 1 — верхний сегмент; 2 — стойка; 3 — затяжка; 4 — забутовка; 5 — соединительные болты.

Проведение и крепление горных выработокВ горизонтальных капитальных выработках наряду с монолитной бетонной крепью применяют также сборные железобетонные

Слайд 11Проведение и крепление горных выработок
Для крепления подготовительных выработок применяются металлические арочные

и кольцевые податливые рамные крепи. Крепёжные рамы устанавливают в выработке на расстоянии 0,5—1 м одна от другой. Кровля и бока выработки между рамами ограждаются затяжками — железобетонными плитами, металлическими решётками и сетками различных конструкций, досками, распилами.

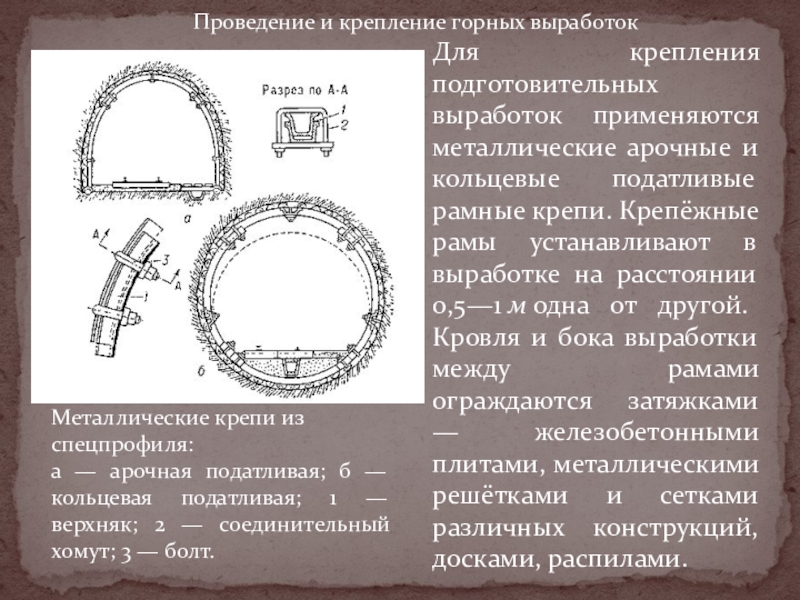

Металлические крепи из спецпрофиля:
а — арочная податливая; б — кольцевая податливая; 1 — верхняк; 2 — соединительный хомут; 3 — болт.

Проведение и крепление горных выработокДля крепления подготовительных выработок применяются металлические арочные и кольцевые податливые рамные крепи. Крепёжные

Слайд 12Проведение и крепление горных выработок

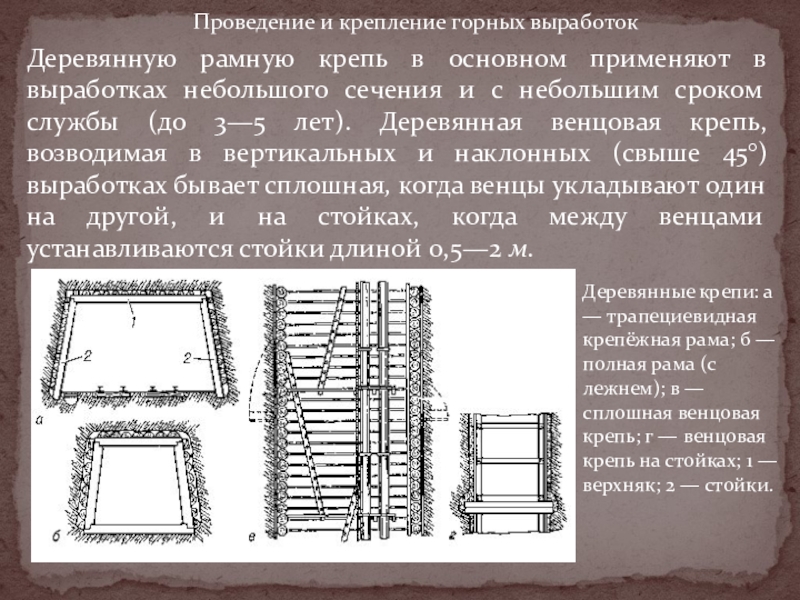

Деревянную рамную крепь в основном применяют в

выработках небольшого сечения и с небольшим сроком службы (до 3—5 лет). Деревянная венцовая крепь, возводимая в вертикальных и наклонных (свыше 45°) выработках бывает сплошная, когда венцы укладывают один на другой, и на стойках, когда между венцами устанавливаются стойки длиной 0,5—2 м.

Деревянные крепи: а — трапециевидная крепёжная рама; б — полная рама (с лежнем); в — сплошная венцовая крепь; г — венцовая крепь на стойках; 1 — верхняк; 2 — стойки.

Проведение и крепление горных выработокДеревянную рамную крепь в основном применяют в выработках небольшого сечения и с небольшим
