Презентация, доклад на тему Коррозия металлов и меры борьбы с ней. Занятие 1.
Содержание
- 1. Коррозия металлов и меры борьбы с ней. Занятие 1.
- 2. УЧЕБНЫЕ ВОПРОСЫ:1. Общие сведения о коррозии металлов. Влияние
- 3. Коррозией называется разрушение металлов и некоторых других твердых тел, вызываемое хи-мическими и электрохимическими процессами.
- 4. По механизму протекания коррозионные про-цессы, согласно ГОСТ 5272—68, подразделя-ются на два типа: электрохимические и хими-ческие.
- 5. К электрохимической коррозии относят про-цесс взаимодействия металла
- 6. Атмосферная — характеризует процесс в ус-ловиях влажной
- 7. Подземная — разрушение металла в почвах и грунтах. - электрохимическая коррозия под воздействи-ем блуждающих токов.
- 8. Жидкостная коррозия, или коррозия в элек-тролитах. - подводная коррозия — разрушение металли-ческих конструкций, погруженных в воду.
- 9. Химическая коррозия — это разрушение ме-таллов в окислительных средах при высоких температурах.
- 10. Газовая т. е. окисление металла при нагреве.Характерной
- 11. Газовая коррозия
- 12. Коррозия в неэлектролитах.Коррозия металлов в неэлектролитах, незави-симо

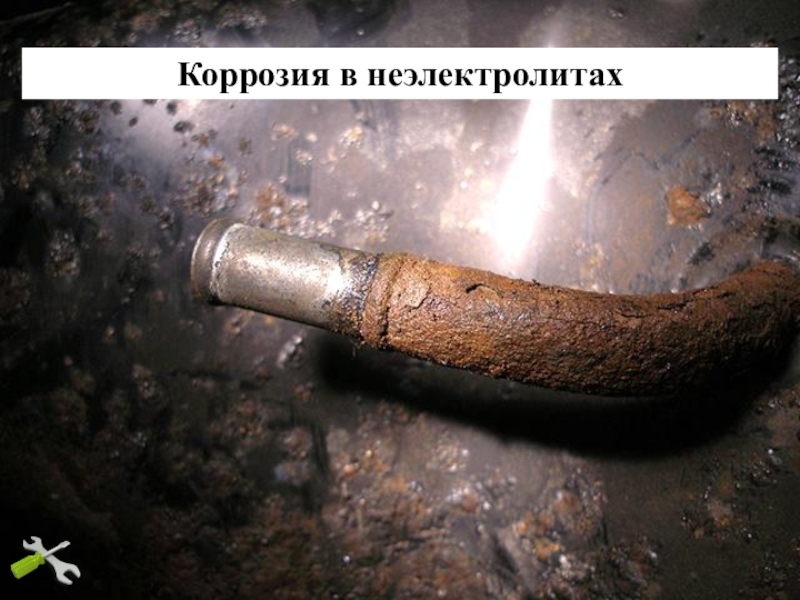

- 13. Коррозия в неэлектролитах
- 14. Коррозия под напряжением, характеризуется разрушением металла при

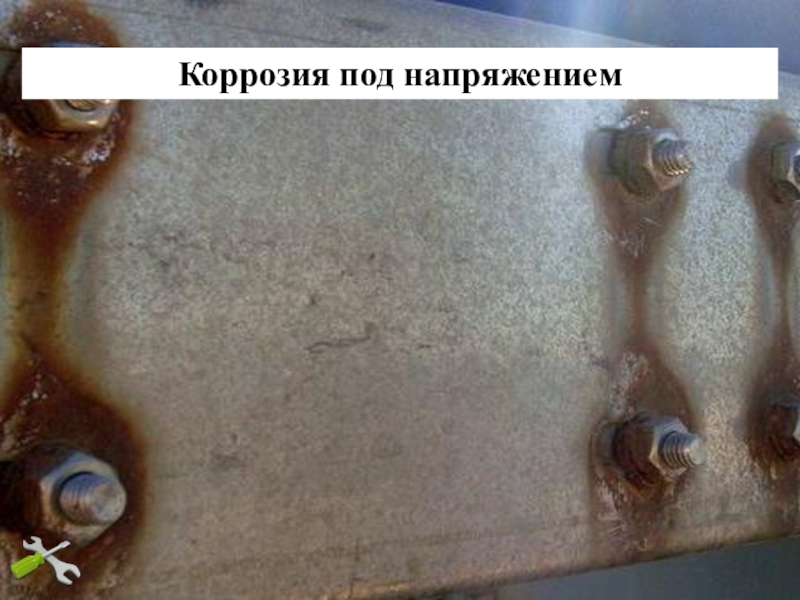

- 15. Коррозия под напряжением
- 16. Коррозионное растрескивание — при одно-временном воздействии коррозионной

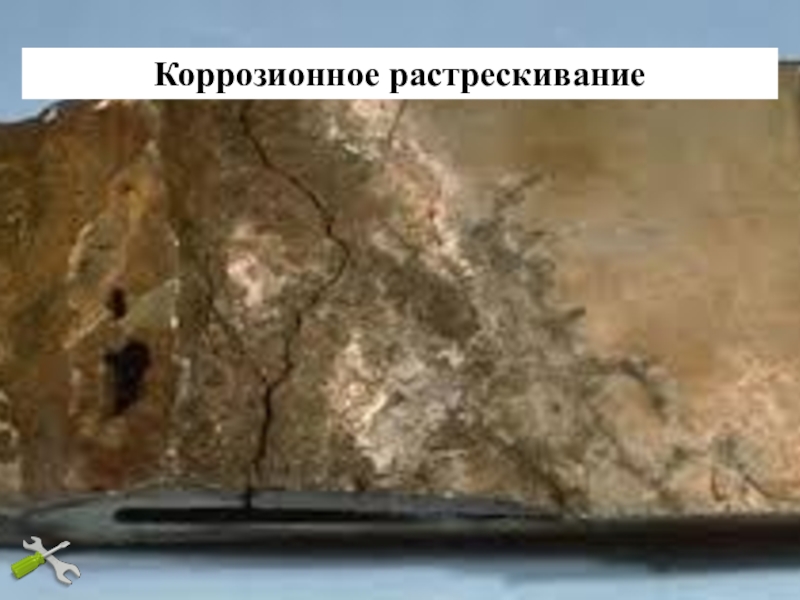

- 17. Коррозионное растрескивание

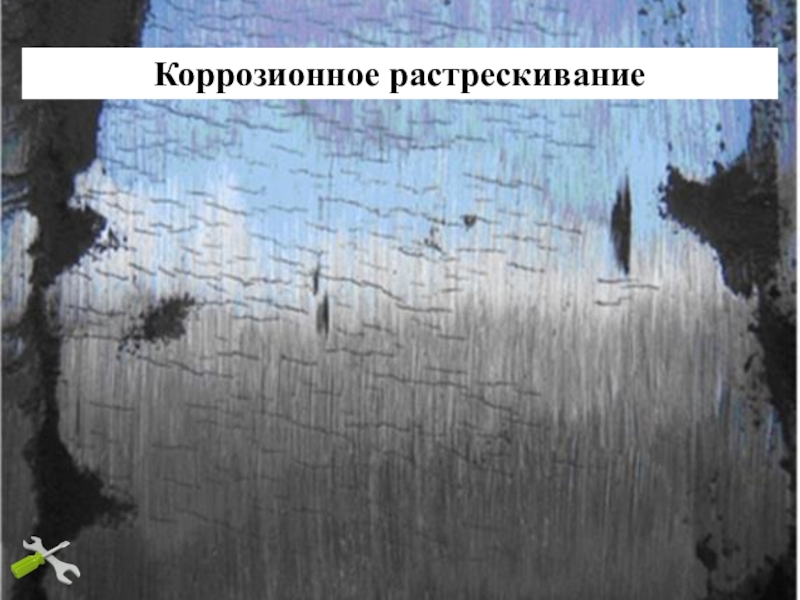

- 18. Коррозионное растрескивание
- 19. Коррозия при трении — разрушение металла, вызываемое одновременным воздействием кор-розионной среды и трения.САМОСТОЯТЕЛЬНЫЕ ВИДЫ КОРРОЗИИ:
- 20. Коррозия при трении
- 21. Фреттинг-коррозия — разрушение при коле-бательном перемещении двух

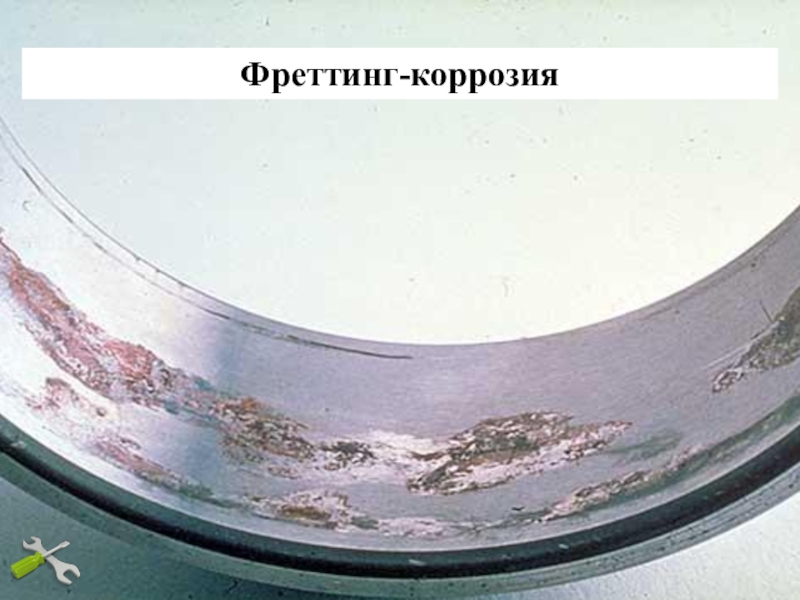

- 22. Фреттинг-коррозия

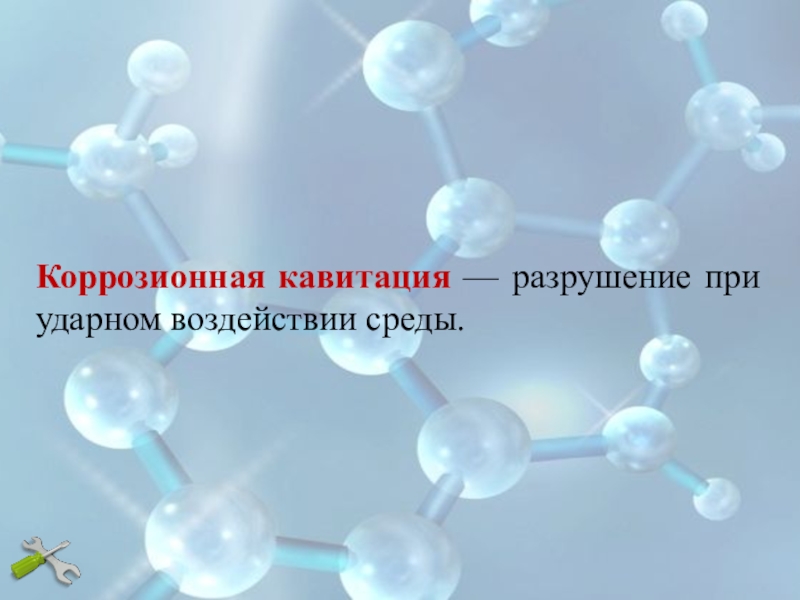

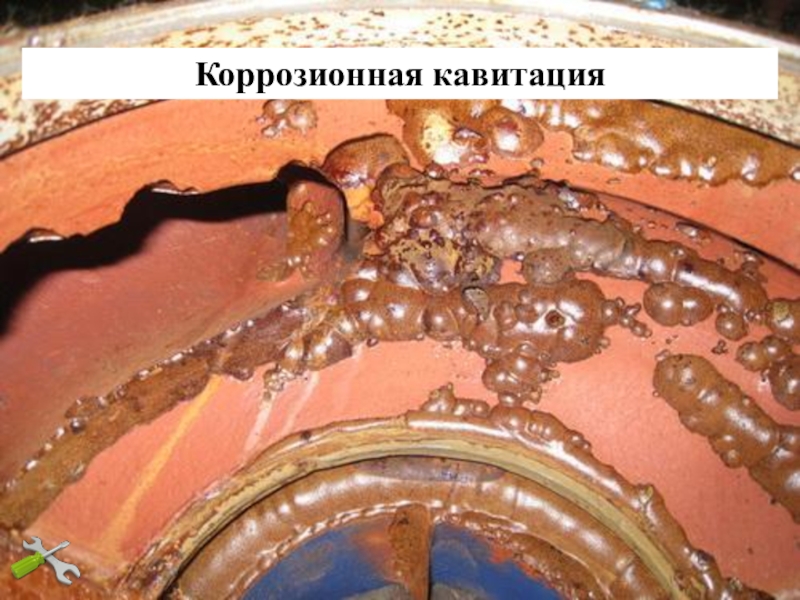

- 23. Коррозионная кавитация — разрушение при ударном воздействии среды.
- 24. Коррозионная кавитация

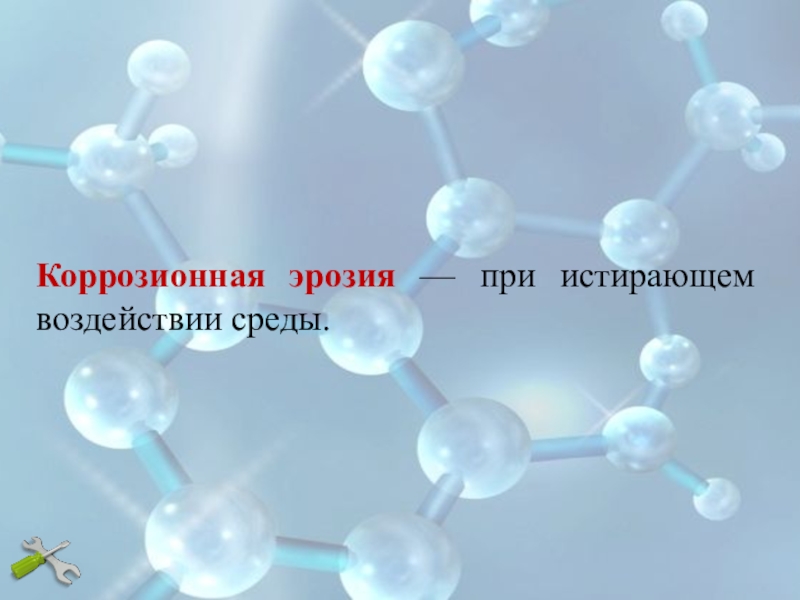

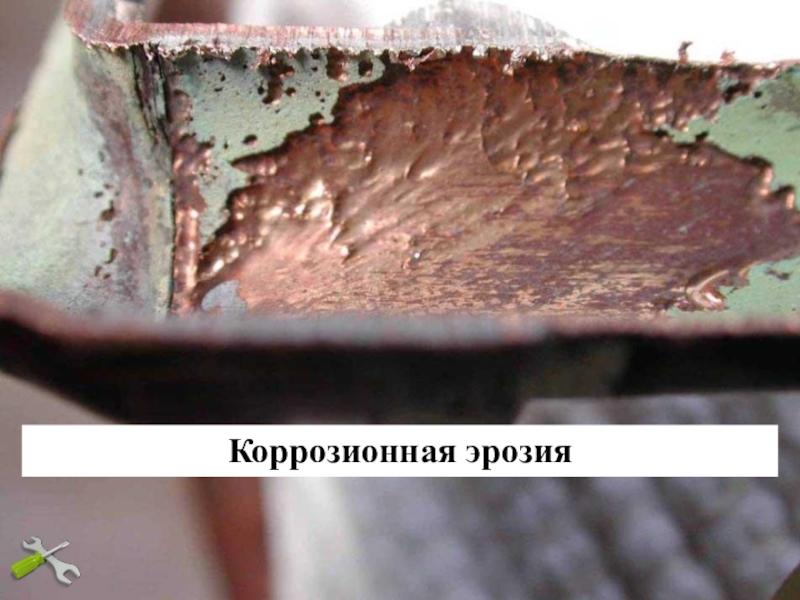

- 25. Коррозионная эрозия — при истирающем воздействии среды.
- 26. Коррозионная эрозия
- 27. Биокоррозия — это разрушение металла, при котором
- 28. Биокоррозия

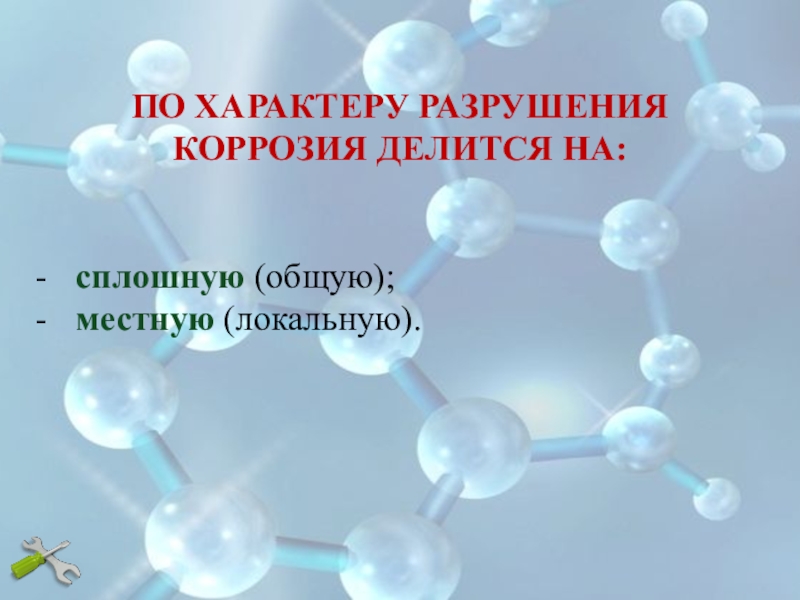

- 29. - сплошную (общую);- местную (локальную).ПО ХАРАКТЕРУ РАЗРУШЕНИЯ КОРРОЗИЯ ДЕЛИТСЯ НА:

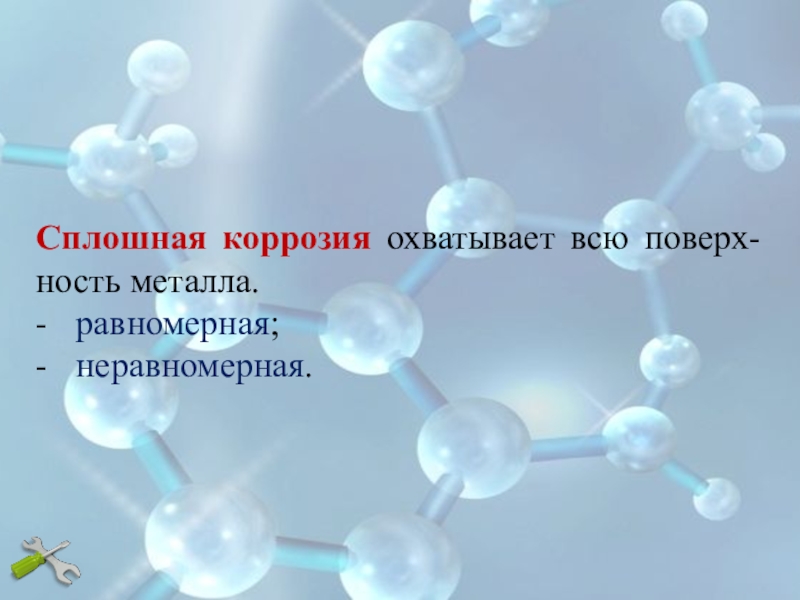

- 30. Сплошная коррозия охватывает всю поверх-ность металла.- равномерная;- неравномерная.

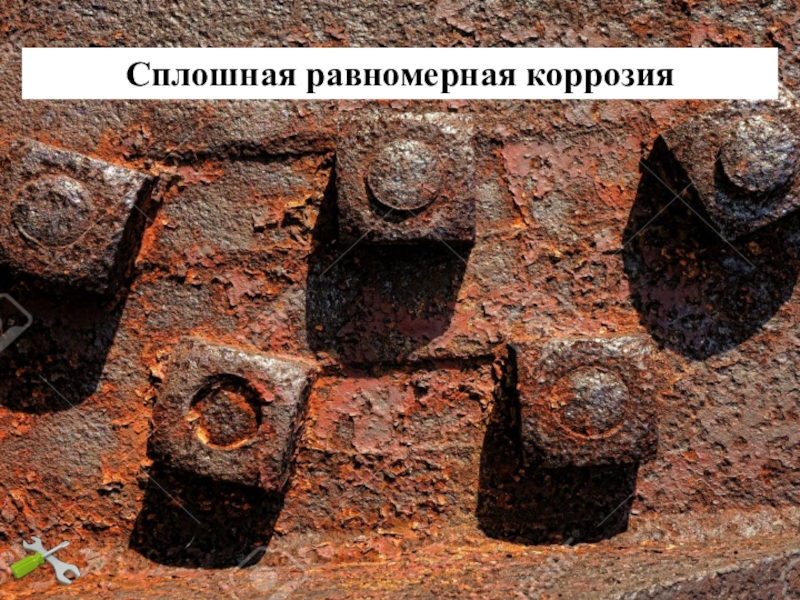

- 31. Сплошная равномерная коррозия

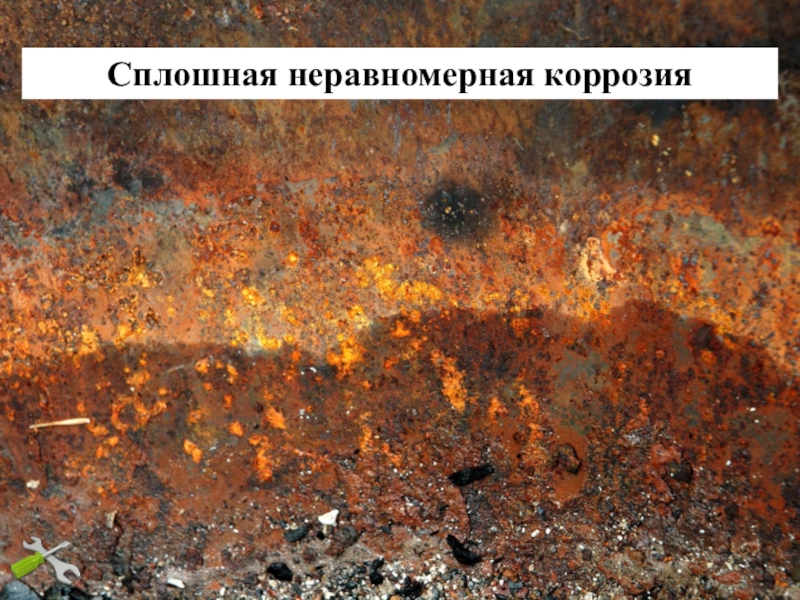

- 32. Сплошная неравномерная коррозия
- 33. Местная коррозия происходит с разрушением отдельных участков поверхности металлов.- точечная (питтинг); - коррозия пятнами;- сквозная коррозия;- язвенная коррозия.

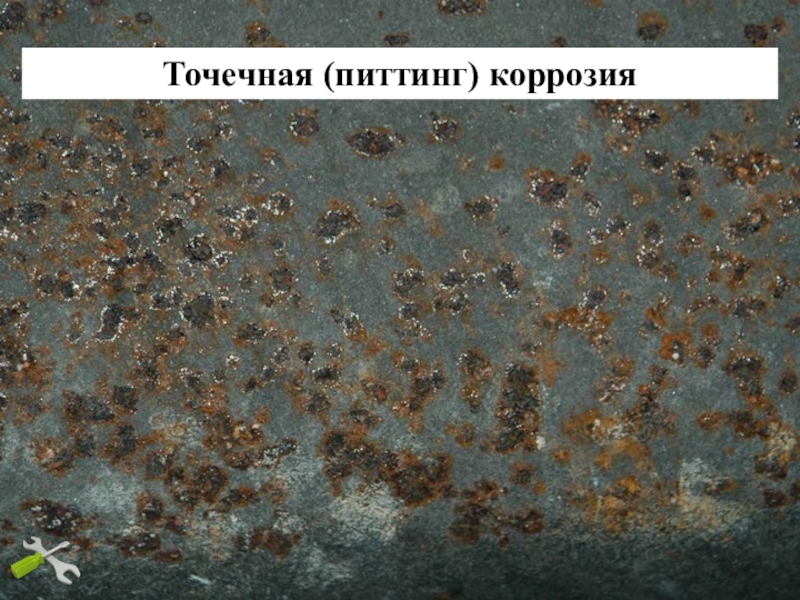

- 34. Точечная (питтинг) коррозия

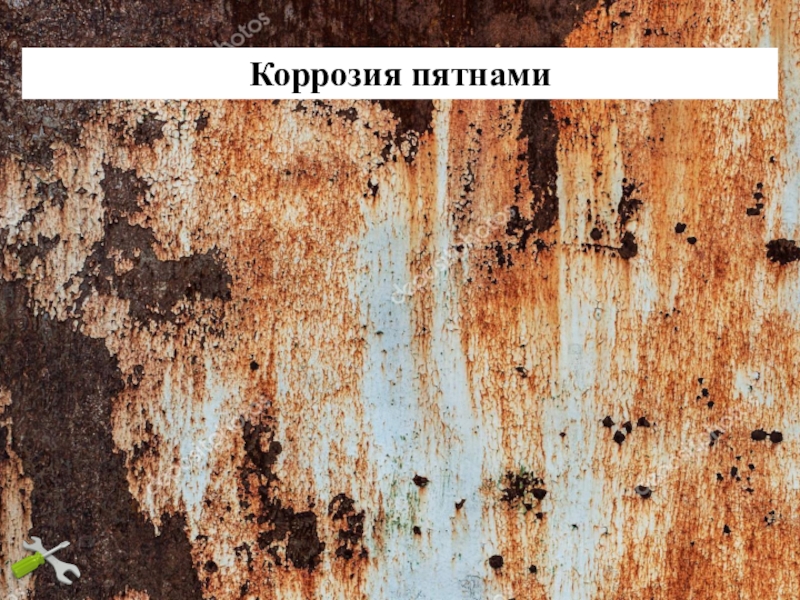

- 35. Коррозия пятнами

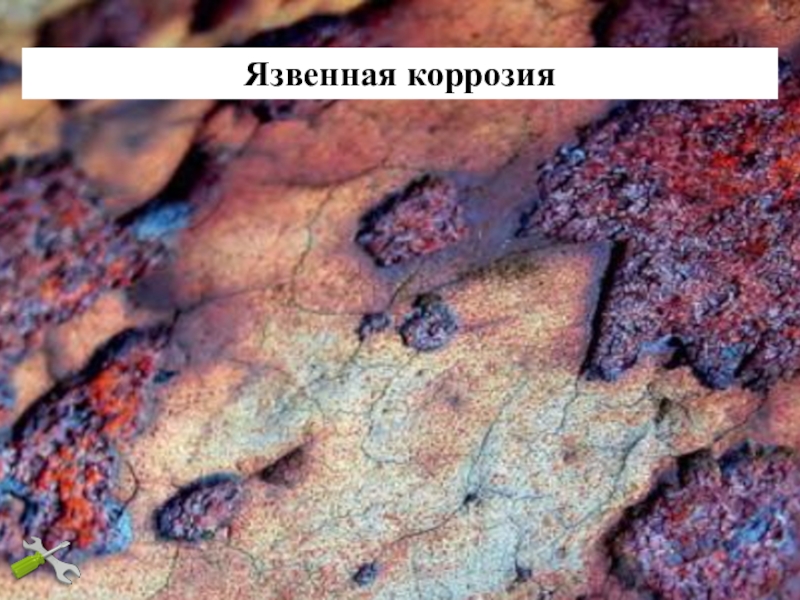

- 36. Язвенная коррозия
- 37. Подповерхностная коррозия начинается с поверхности, но развивается
- 38. Подповерхностная коррозия
- 39. Структурная коррозия связана со структур-ной неоднородностью металла.

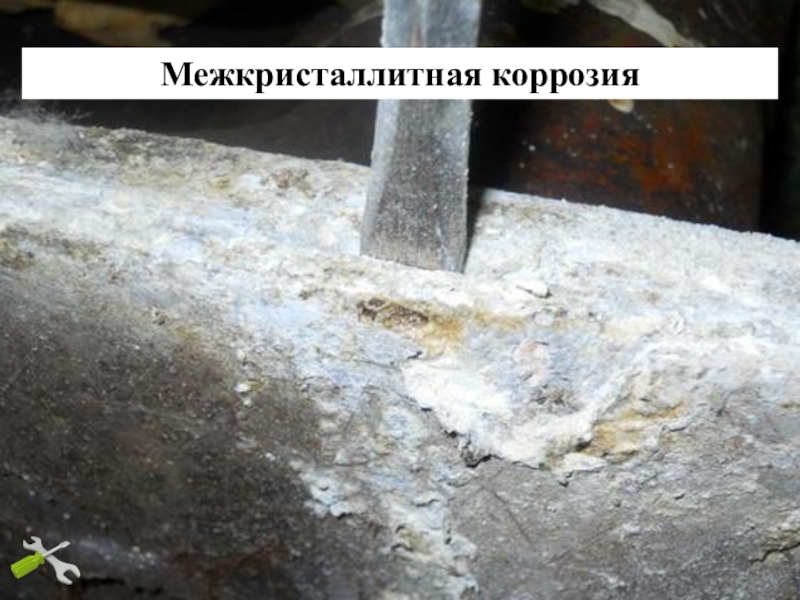

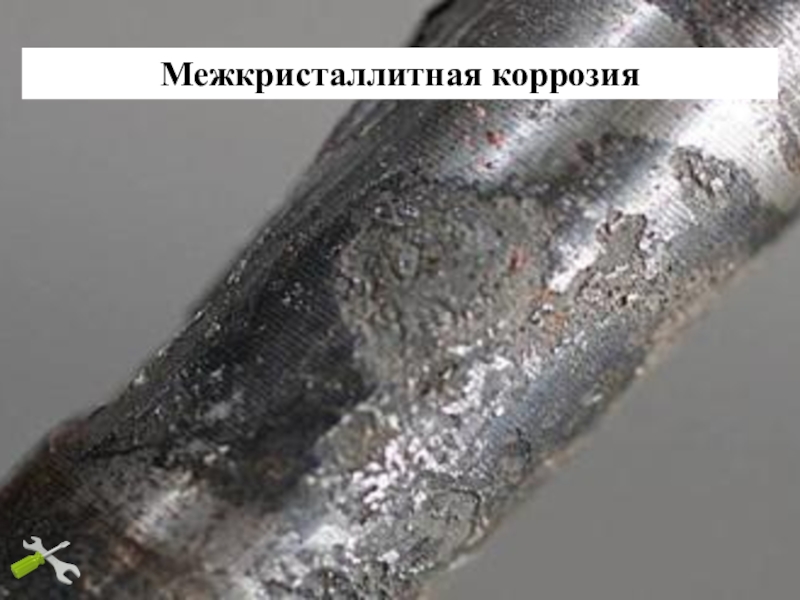

- 40. Межкристаллитная коррозия
- 41. Межкристаллитная коррозия
- 42. Ножевая коррозия — локализованное раз-рушение металла в
- 43. Ножевая коррозия

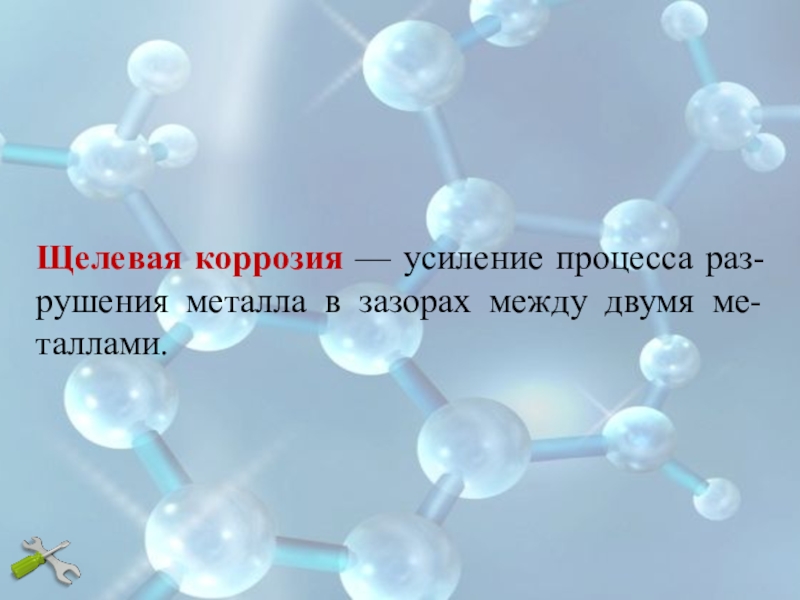

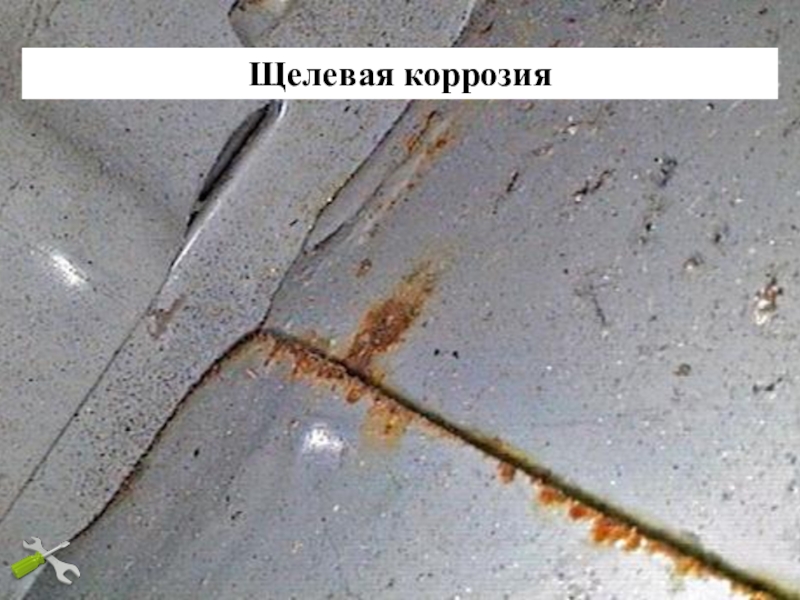

- 44. Щелевая коррозия — усиление процесса раз-рушения металла в зазорах между двумя ме-таллами.

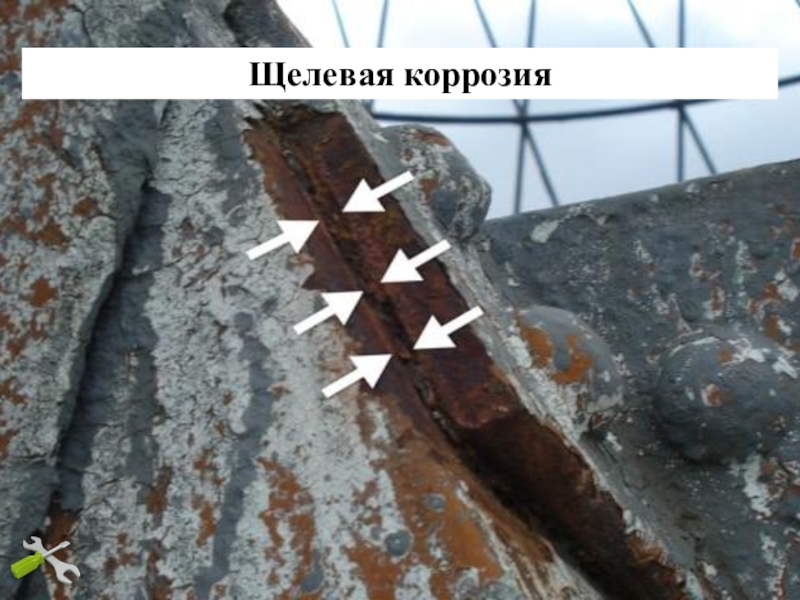

- 45. Щелевая коррозия
- 46. Щелевая коррозия
- 47. Избирательная коррозия — разрушение од-ной структурной составляющей

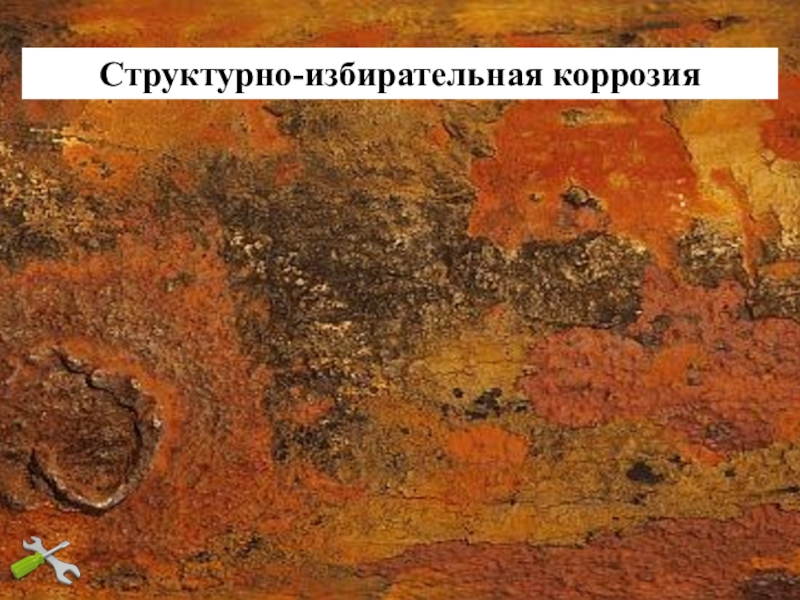

- 48. Структурно-избирательная коррозия
УЧЕБНЫЕ ВОПРОСЫ:1. Общие сведения о коррозии металлов. Влияние кор-розии на надежность авиационной техники и экономи-ку2. Виды коррозии: химическая и электрохимическая коррозия3. Факторы влияющие на образование коррозии4. Формы коррозионных разрушенийМатериаловедение
Слайд 1ЦК КТЭЛА
Материаловедение
Раздел I. ФИЗИКО-ХИМИЧЕСКИЕ ОСНОВЫ МАТЕРИАЛОВЕДЕНИЯ
Тема 1.8. Занятие №1.
Коррозия металлов
Слайд 2УЧЕБНЫЕ ВОПРОСЫ:
1. Общие сведения о коррозии металлов. Влияние кор-розии на надежность авиационной
техники и экономи-ку
2. Виды коррозии: химическая и электрохимическая коррозия
3. Факторы влияющие на образование коррозии
4. Формы коррозионных разрушений
2. Виды коррозии: химическая и электрохимическая коррозия
3. Факторы влияющие на образование коррозии
4. Формы коррозионных разрушений
Материаловедение

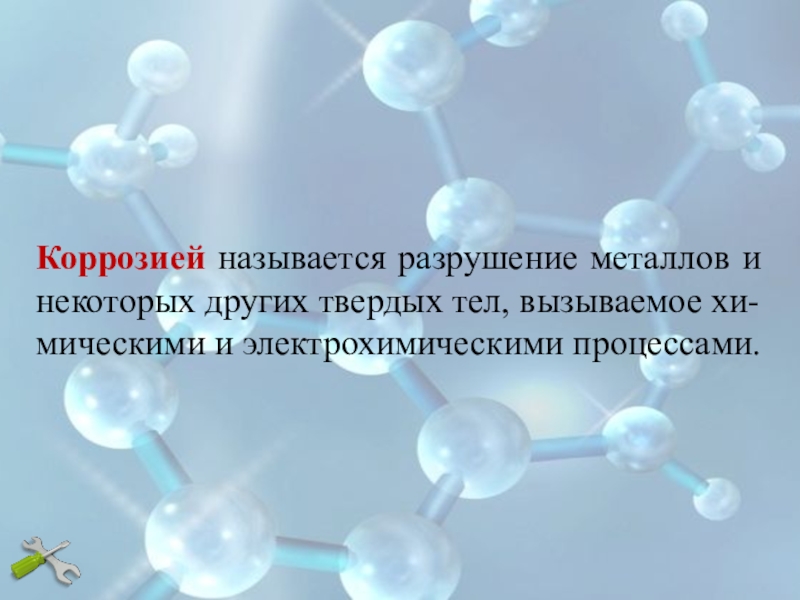

Слайд 3Коррозией называется разрушение металлов и некоторых других твердых тел, вызываемое хи-мическими
и электрохимическими процессами.

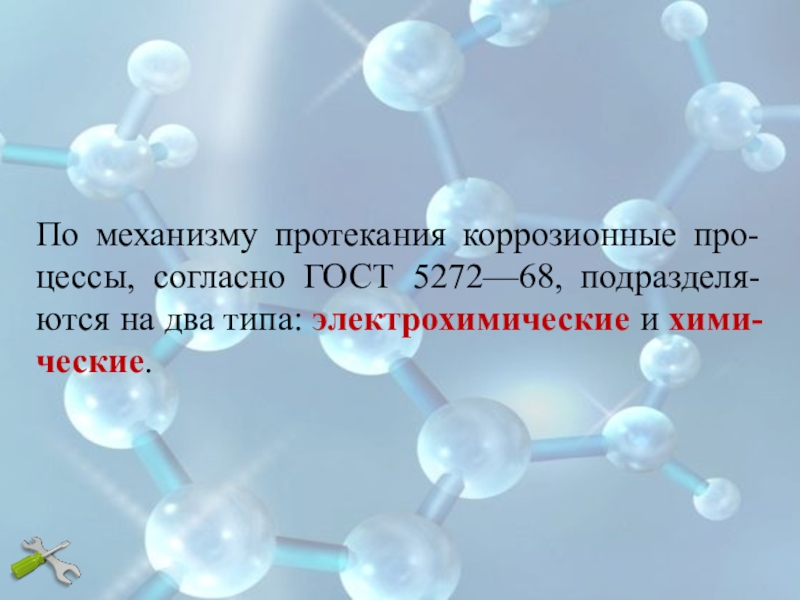

Слайд 4По механизму протекания коррозионные про-цессы, согласно ГОСТ 5272—68, подразделя-ются на два
типа: электрохимические и хими-ческие.

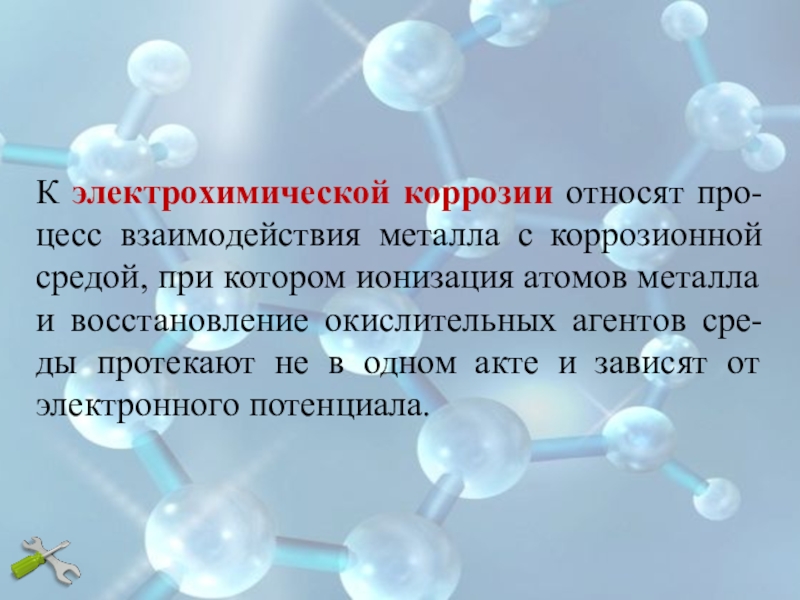

Слайд 5К электрохимической коррозии относят про-цесс взаимодействия металла с коррозионной средой, при
котором ионизация атомов металла и восстановление окислительных агентов сре-ды протекают не в одном акте и зависят от электронного потенциала.

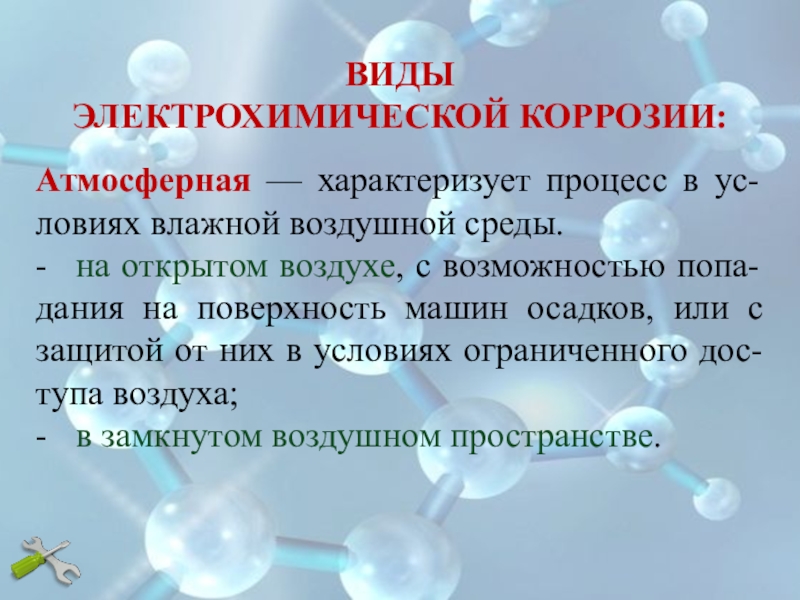

Слайд 6Атмосферная — характеризует процесс в ус-ловиях влажной воздушной среды.
- на открытом
воздухе, с возможностью попа-дания на поверхность машин осадков, или с защитой от них в условиях ограниченного дос-тупа воздуха;
- в замкнутом воздушном пространстве.
- в замкнутом воздушном пространстве.
ВИДЫ
ЭЛЕКТРОХИМИЧЕСКОЙ КОРРОЗИИ:

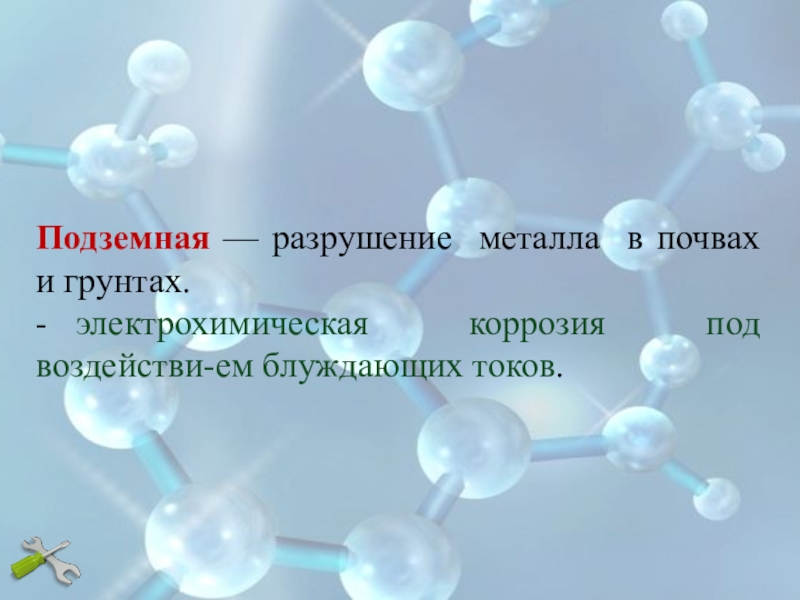

Слайд 7Подземная — разрушение металла в почвах и грунтах.
- электрохимическая коррозия под
воздействи-ем блуждающих токов.

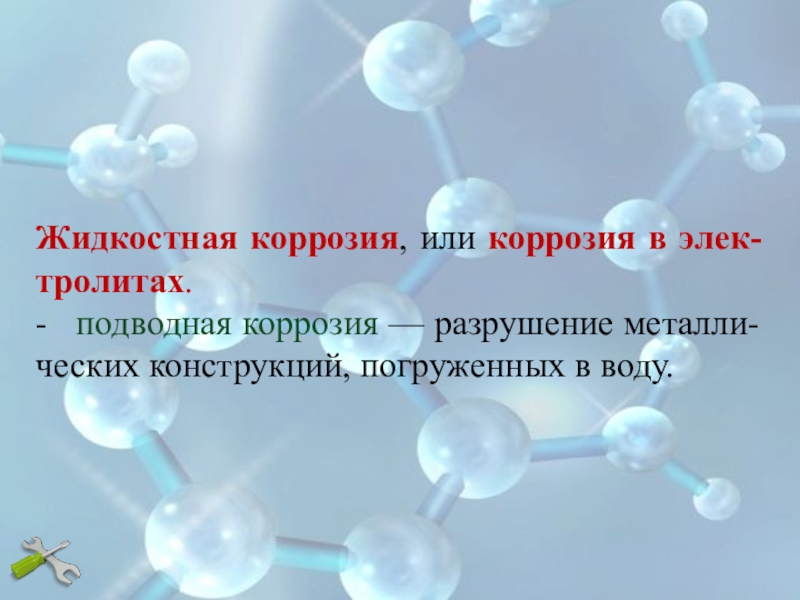

Слайд 8Жидкостная коррозия, или коррозия в элек-тролитах.
- подводная коррозия — разрушение металли-ческих
конструкций, погруженных в воду.

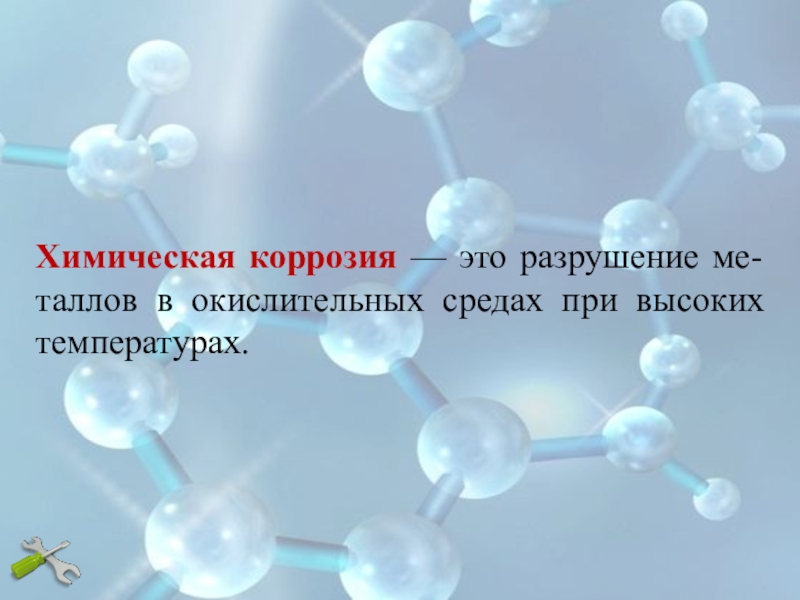

Слайд 9Химическая коррозия — это разрушение ме-таллов в окислительных средах при высоких
температурах.

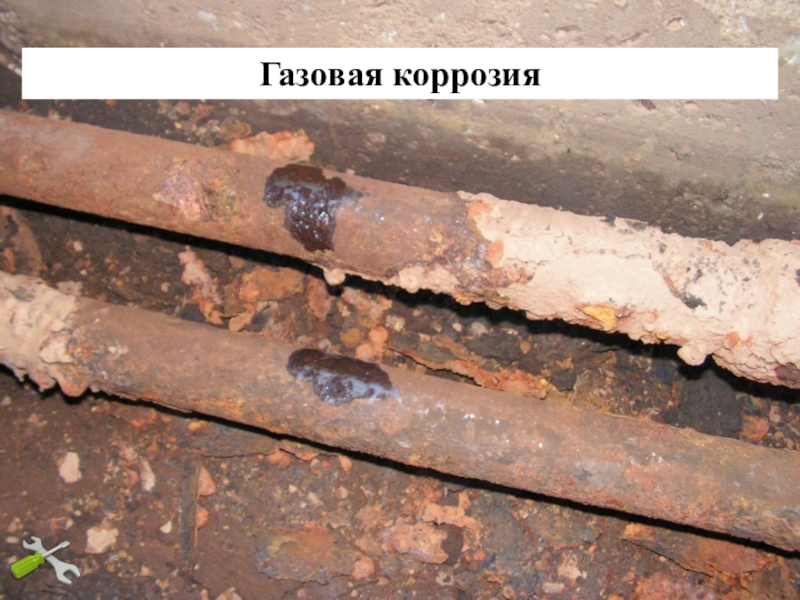

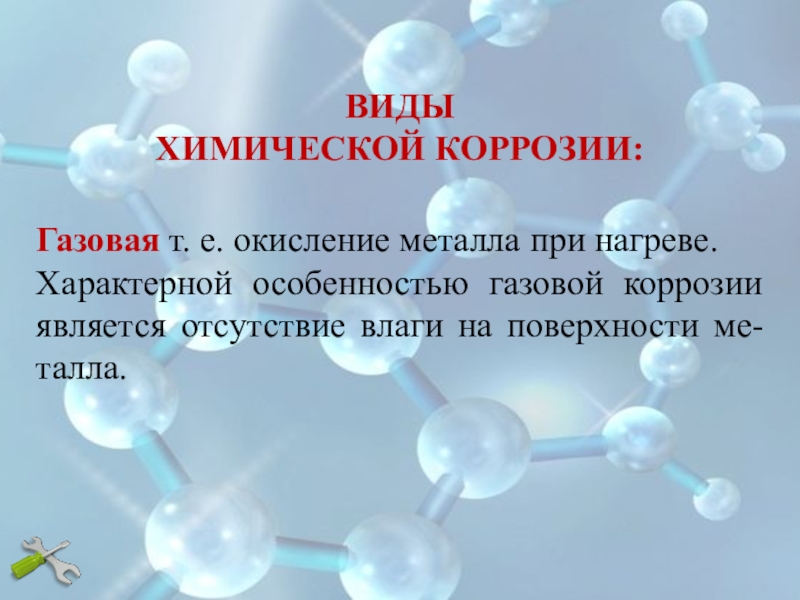

Слайд 10Газовая т. е. окисление металла при нагреве.
Характерной особенностью газовой коррозии является
отсутствие влаги на поверхности ме-талла.
ВИДЫ
ХИМИЧЕСКОЙ КОРРОЗИИ:

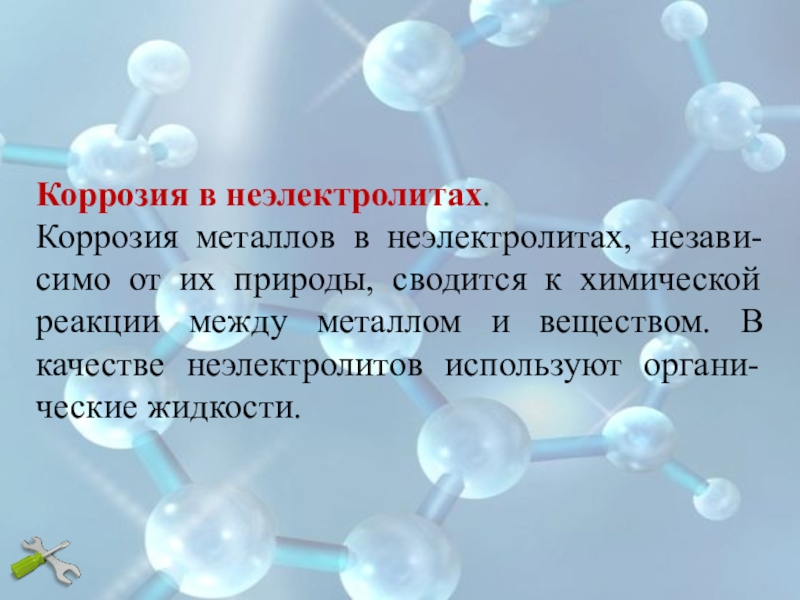

Слайд 12Коррозия в неэлектролитах.
Коррозия металлов в неэлектролитах, незави-симо от их природы, сводится
к химической реакции между металлом и веществом. В качестве неэлектролитов используют органи-ческие жидкости.

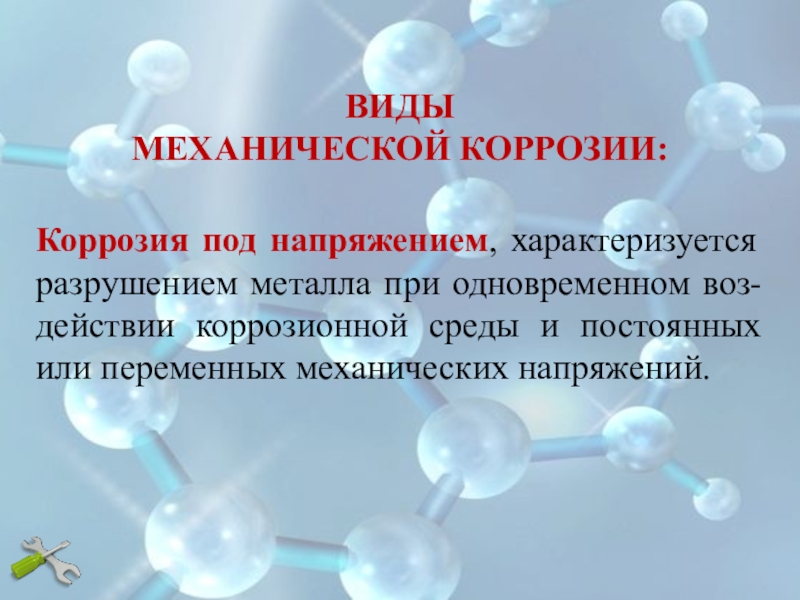

Слайд 14Коррозия под напряжением, характеризуется разрушением металла при одновременном воз-действии коррозионной среды
и постоянных или переменных механических напряжений.
ВИДЫ
МЕХАНИЧЕСКОЙ КОРРОЗИИ:
Слайд 16Коррозионное растрескивание — при одно-временном воздействии коррозионной среды и внешних или
внутренних механических напря-жений растяжения с образованием транскрис-таллитных трещин.

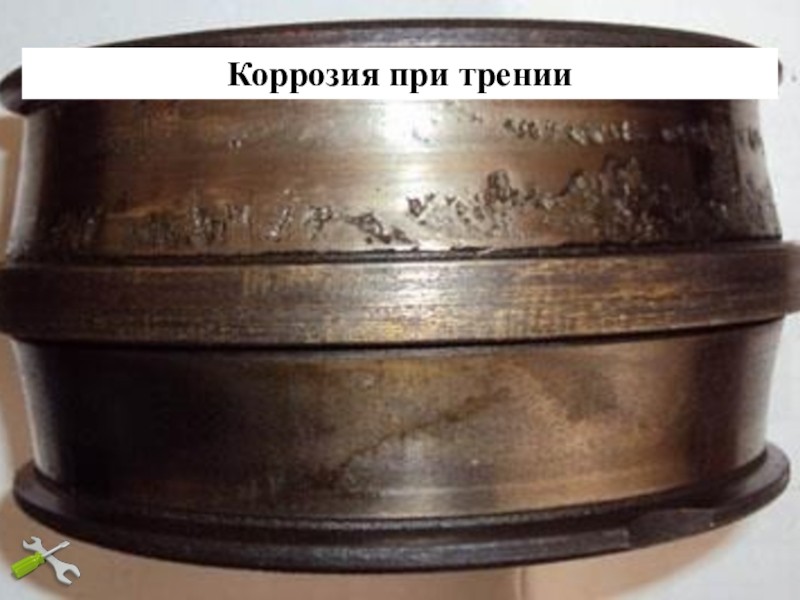

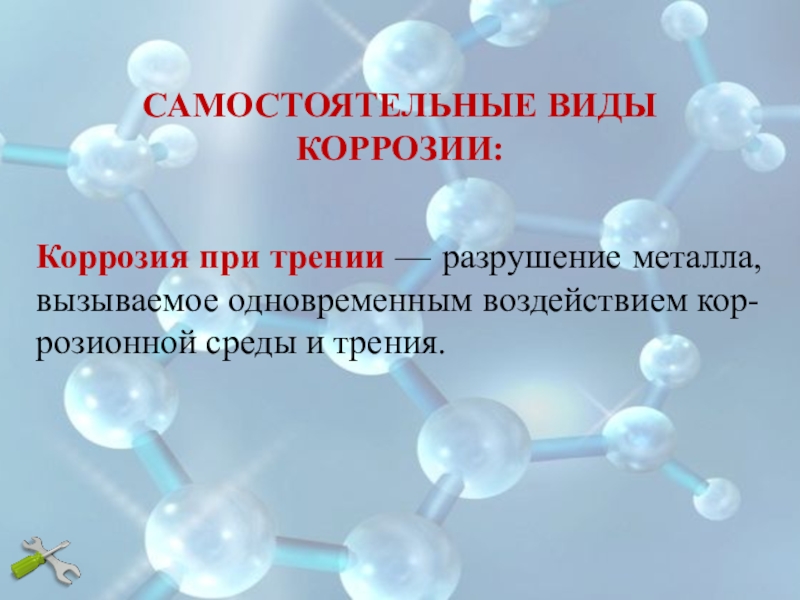

Слайд 19Коррозия при трении — разрушение металла, вызываемое одновременным воздействием кор-розионной среды
и трения.
САМОСТОЯТЕЛЬНЫЕ ВИДЫ
КОРРОЗИИ:

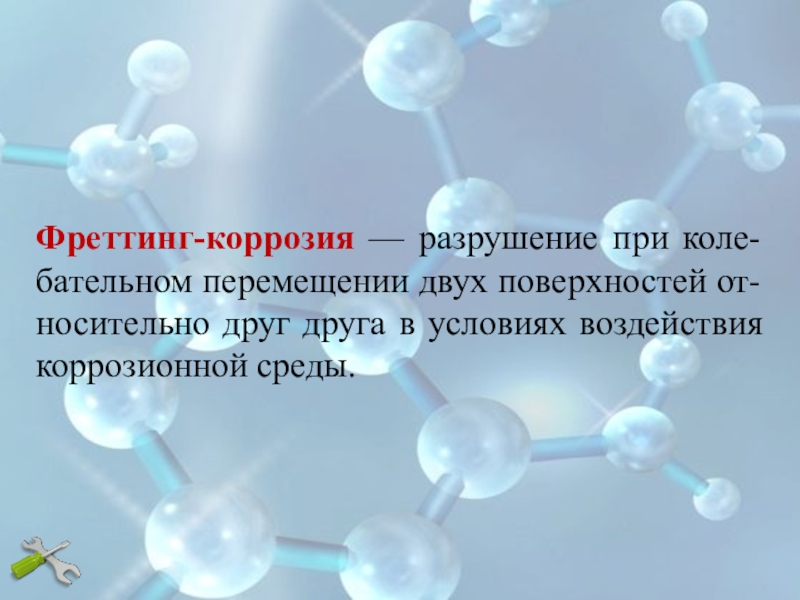

Слайд 21Фреттинг-коррозия — разрушение при коле-бательном перемещении двух поверхностей от-носительно друг друга
в условиях воздействия коррозионной среды.

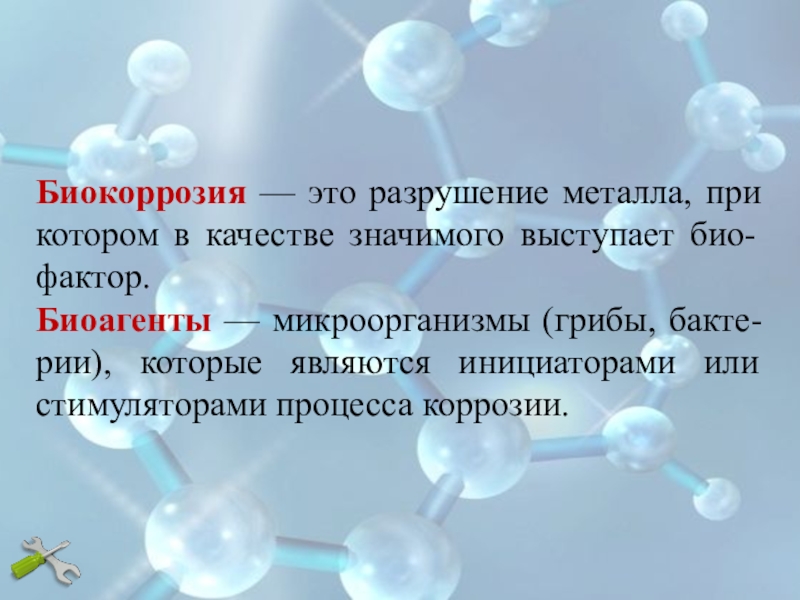

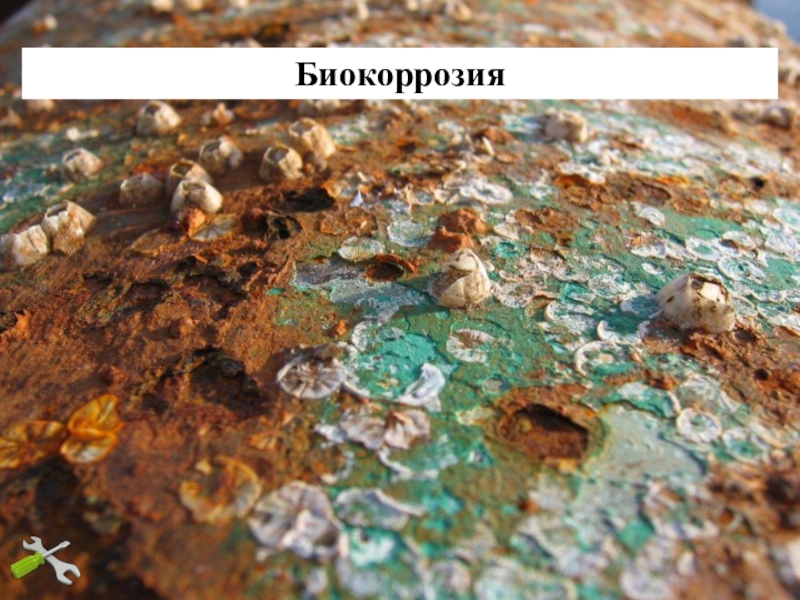

Слайд 27Биокоррозия — это разрушение металла, при котором в качестве значимого выступает
био-фактор.
Биоагенты — микроорганизмы (грибы, бакте-рии), которые являются инициаторами или стимуляторами процесса коррозии.
Биоагенты — микроорганизмы (грибы, бакте-рии), которые являются инициаторами или стимуляторами процесса коррозии.

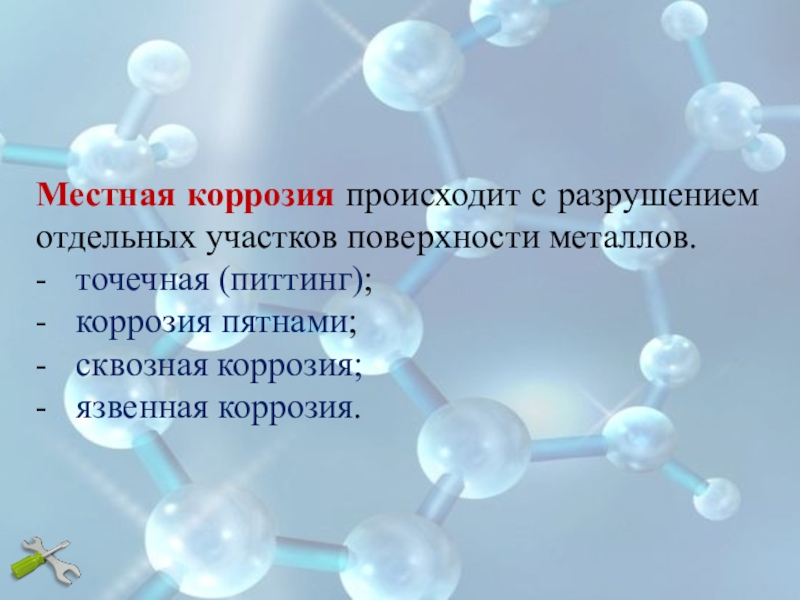

Слайд 33Местная коррозия происходит с разрушением отдельных участков поверхности металлов.
- точечная (питтинг);
- коррозия
пятнами;
- сквозная коррозия;
- язвенная коррозия.
- сквозная коррозия;
- язвенная коррозия.

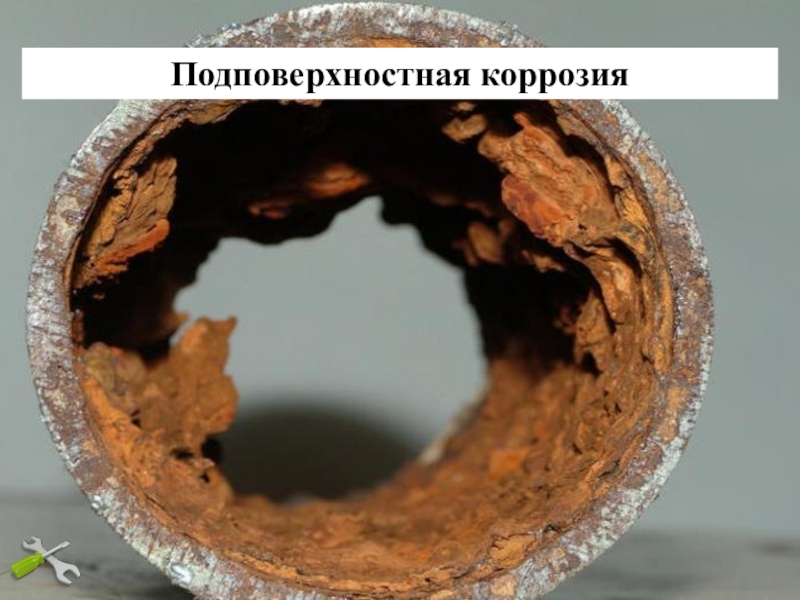

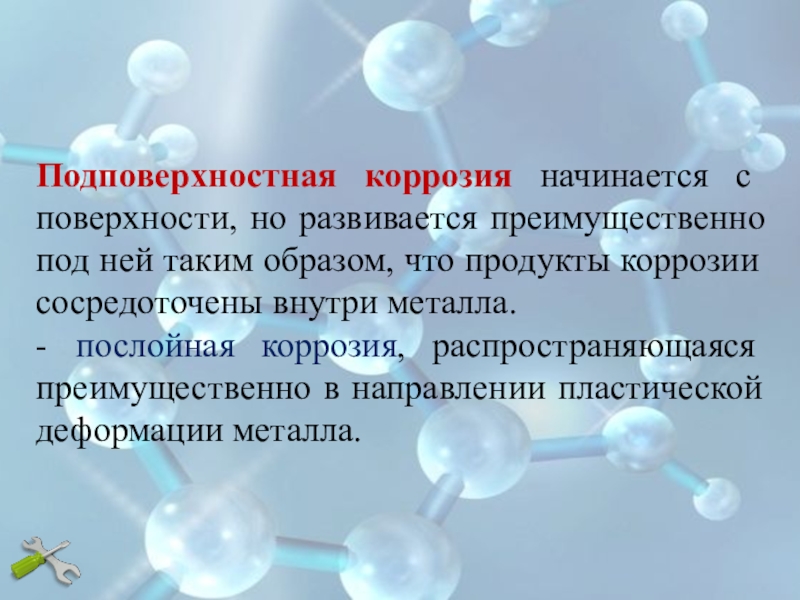

Слайд 37Подповерхностная коррозия начинается с поверхности, но развивается преимущественно под ней таким
образом, что продукты коррозии сосредоточены внутри металла.
- послойная коррозия, распространяющаяся преимущественно в направлении пластической деформации металла.
- послойная коррозия, распространяющаяся преимущественно в направлении пластической деформации металла.

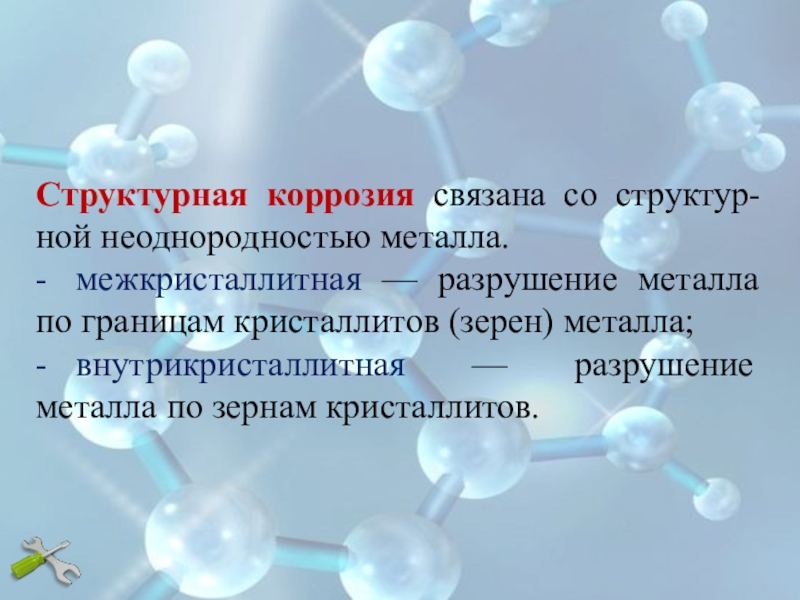

Слайд 39Структурная коррозия связана со структур-ной неоднородностью металла.
- межкристаллитная — разрушение металла
по границам кристаллитов (зерен) металла;
- внутрикристаллитная — разрушение металла по зернам кристаллитов.
- внутрикристаллитная — разрушение металла по зернам кристаллитов.

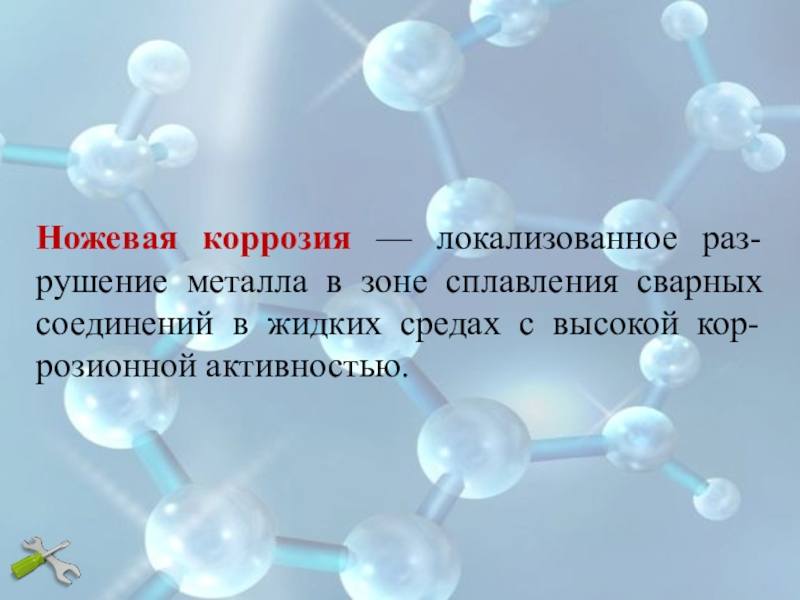

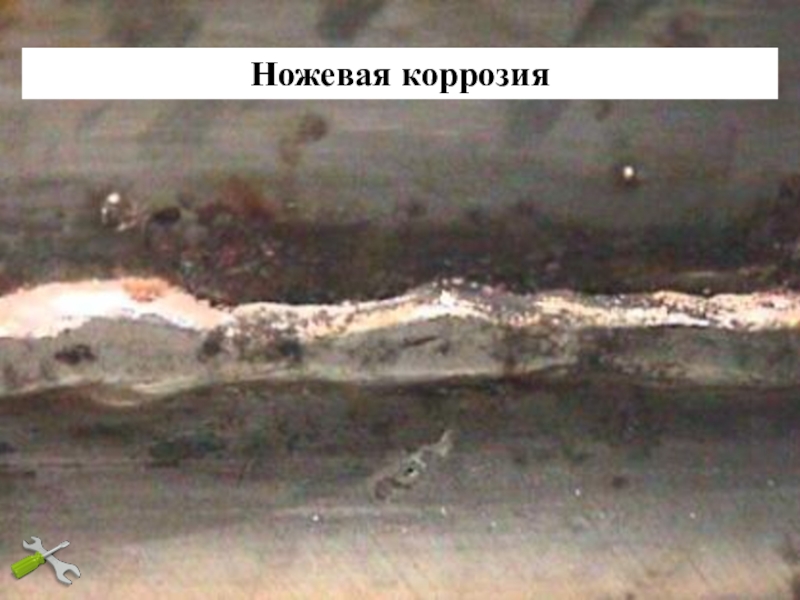

Слайд 42Ножевая коррозия — локализованное раз-рушение металла в зоне сплавления сварных соединений
в жидких средах с высокой кор-розионной активностью.

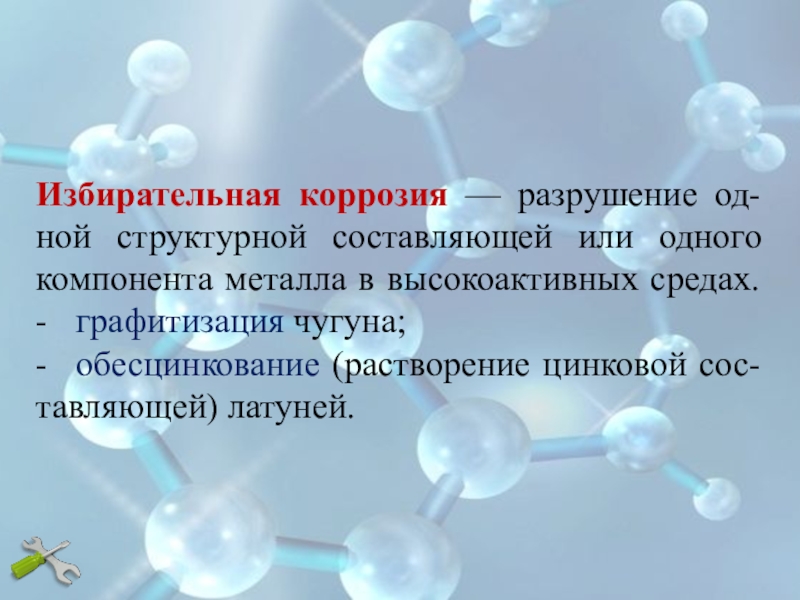

Слайд 47Избирательная коррозия — разрушение од-ной структурной составляющей или одного компонента металла
в высокоактивных средах. - графитизация чугуна;
- обесцинкование (растворение цинковой сос-тавляющей) латуней.
- обесцинкование (растворение цинковой сос-тавляющей) латуней.
