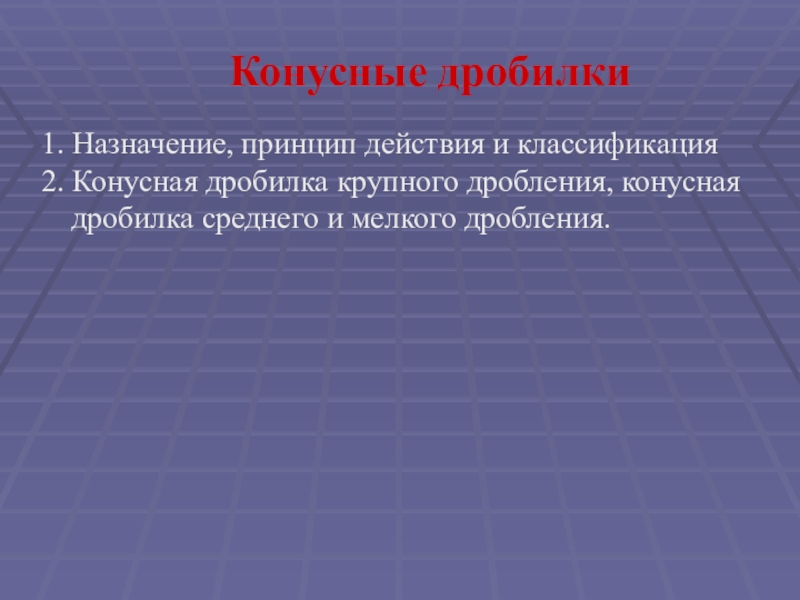

Презентация, доклад на тему Конусные дробилки

конусная дробилка среднего и мелкого дробления.

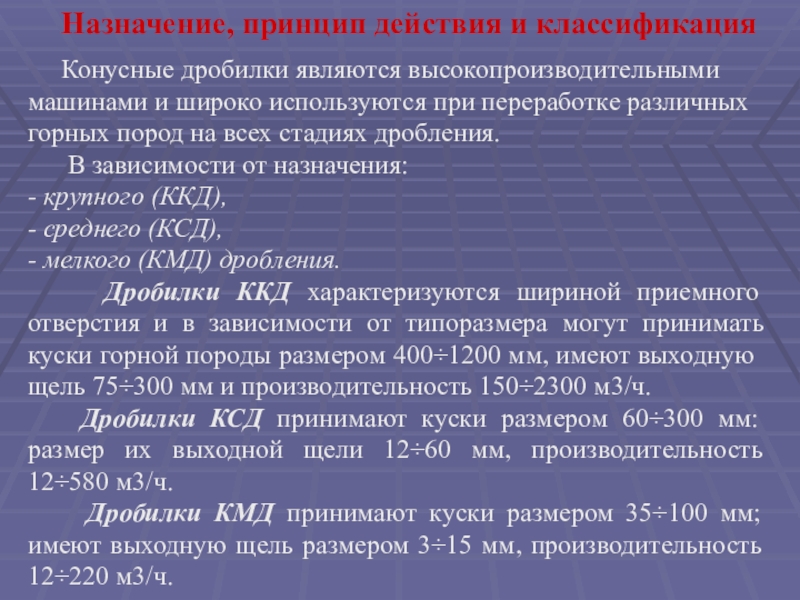

высокопроизводительными машинами и широко используются при переработке различных горных пород на всех стадиях дробления.
В зависимости от назначения:
- крупного (ККД),
- среднего (КСД),
- мелкого (КМД) дробления.
Дробилки ККД характеризуются шириной приемного отверстия и в зависимости от типоразмера могут принимать куски горной по­роды размером 400÷1200 мм, имеют выходную щель 75÷300 мм и производительность 150÷2300 м3/ч.
Дробилки КСД принимают куски размером 60÷300 мм: размер их выходной щели 12÷60 мм, производительность 12÷580 м3/ч.
Дробилки КМД принимают куски размером 35÷100 мм; имеют выходную щель размером 3÷15 мм, производительность 12÷220 м3/ч.

поверхностями, из которых одна (внешняя) неподвижная, а другая (внутренняя) подвижная.

ККД

КМД и КСД

схемы конусных дробилок

схема ККД

схема КСД и КМД

Конструкция:
Подвижный конус 2 жестко крепится на валу 3, нижний конец которого вставлен в эксцентриковую втулку 4 так, что ось вала обра­зует с осью вращения (осью дробилки) некоторый угол, называемый углом прецессии. У дробилок ККД вал подвижного конуса шарнирно крепится вверху к траверсе 1. Подвижный конус дробилок КСД и КМД опирается на сфе­рический подпятник 5.

Вал конуса не имеет верхнего крепления и поэтому эти дробилки на­зываются конусными дробил­ками с консольным валом. Эксцентриковая втулка получает вращение от приводного устройства, при этом подвижный конус получает качательное (гирационное) движение.

У дробилок ККД центр качания находится наверху в точке подвеса, у дробилок с кон­сольным валом он также нахо­дится наверху в точке пересечения оси вала и оси дробилки.

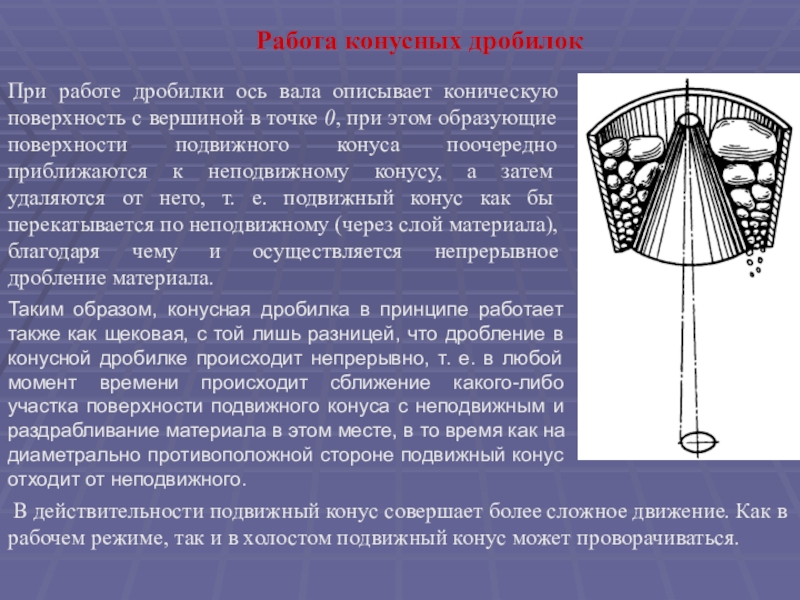

с вершиной в точке 0, при этом образующие поверхности подвижного конуса поочередно приближаются к неподвижному конусу, а затем удаляются от него, т. е. подвижный конус как бы перекатывается по неподвижному (через слой материала), благодаря чему и осуществляется непрерывное дробление материала.

Таким образом, конусная дробилка в принципе работает также как щековая, с той лишь разницей, что дробление в конусной дробилке происходит непрерывно, т. е. в любой момент времени происходит сближение какого-либо участка поверхности подвижного конуса с неподвижным и раздрабливание материала в этом месте, в то время как на диаметрально противоположной стороне подвижный конус отходит от неподвижного.

В действительности подвижный конус совершает более сложное движение. Как в рабочем режиме, так и в холостом подвижный конус может проворачиваться.
