Презентация, доклад на тему Конструкция колесных пар по предмету Устройство ЖДСМ. Экипажная часть

Колесные пары относятся к ходовым частям ПМ. Они предназначены для направления движения ПМ по рельсовому пути и восприятия всех нагрузок, передающихся от машины на рельсы при их движении. Конструкция колесных пар

Слайд 1 Устройство ЖДСМ Экипажная часть

Конструкция колесных пар

Авдеев Сергей Алексеевич Тихорецкое подразделение СК УЦПК



Устройство   ЖДСМ 		  Экипажная часть

Слайд 2

Колесные пары относятся к ходовым частям ПМ. Они предназначены для направления

движения ПМ по рельсовому пути и восприятия всех нагрузок, передающихся от машины на рельсы при их движении.



Конструкция колесных пар

Колесные пары относятся к ходовым частям ПМ. Они предназначены для направления движения ПМ по рельсовому пути и

Слайд 3Конструкция колесных пар


Работая в сложных условиях загрубения, колесные пары должны обеспечивать

высокую надежность, так как от них во многом зависит безопасность движения поездов. Поэтому к колесным парам предъявляются особые, повышенные требования госстандартами, Правилами технической эксплуатации железных дорог, Инструкцией по осмотру, освидетельствованию, ремонту и формированию вагонных колесных пар, а также другими нормативными документами при проектировании, изготовлении и содержании эксплуатации.


Конструкция колесных парРаботая в сложных условиях загрубения, колесные пары должны обеспечивать высокую надежность, так как от них

Слайд 4 Конструкция колесных пар
Работая в современных режимах эксплуатации железных дорог

и экстремальных условиях окружающей среды, колесная пара ПМ должна удовлетворять следующим основным требованиям:

•обладать достаточной прочностью, имея при этом минимальную необрессоренную массу (с целью снижения тары подвижного состава и уменьшения непосредственного воздействия на рельсовый путь и элементы путевой машины при прохождении неровностей рельсовой колеи);
•обладать некоторой упругостью, обеспечивающей снижение уровня шума и смягчение толчков, возникающих при движении машины по рельсовому пути;
•совместно с буксовыми узлами обеспечивать возможно меньшее сопротивление при движении машины и возможно большее сопротивление износу элементов, подвергающихся изнашиванию в эксплуатации.
Конструкция колесных пар Работая в современных режимах эксплуатации железных дорог и экстремальных условиях окружающей среды, колесная

Слайд 5Тип колесной пары определяется типом оси и диаметром колес.

Конструкция колесных пар

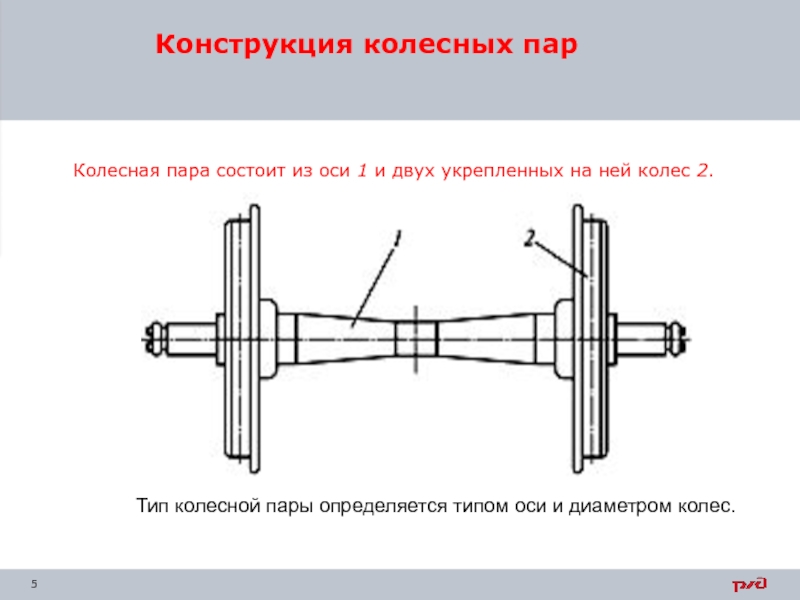

Колесная пара состоит из оси 1 и двух укрепленных на ней колес 2.


Тип колесной пары определяется типом оси и диаметром колес.        Конструкция

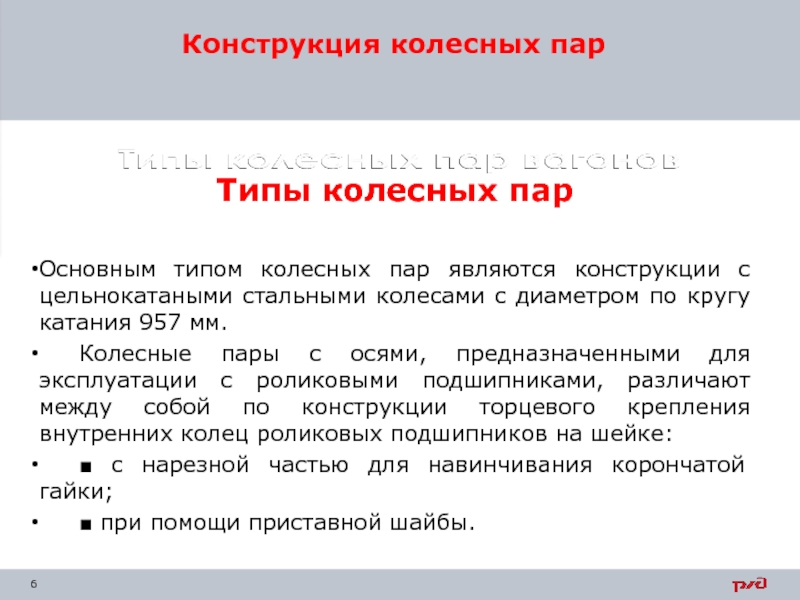

Слайд 6

Конструкция колесных пар

Типы колесных пар

Основным типом колесных пар являются конструкции с

цельнокатаными стальными колесами с диаметром по кругу катания 957 мм.
Колесные пары с осями, предназначенными для эксплуатации с роликовыми подшипниками, различают между собой по конструкции торцевого крепления внутренних колец роликовых подшипников на шейке:
■ с нарезной частью для навинчивания корончатой гайки;
■ при помощи приставной шайбы.


Конструкция колесных парТипы колесных парОсновным типом колесных пар являются конструкции с цельнокатаными стальными колесами с диаметром по

Слайд 7

Конструкция колесных пар

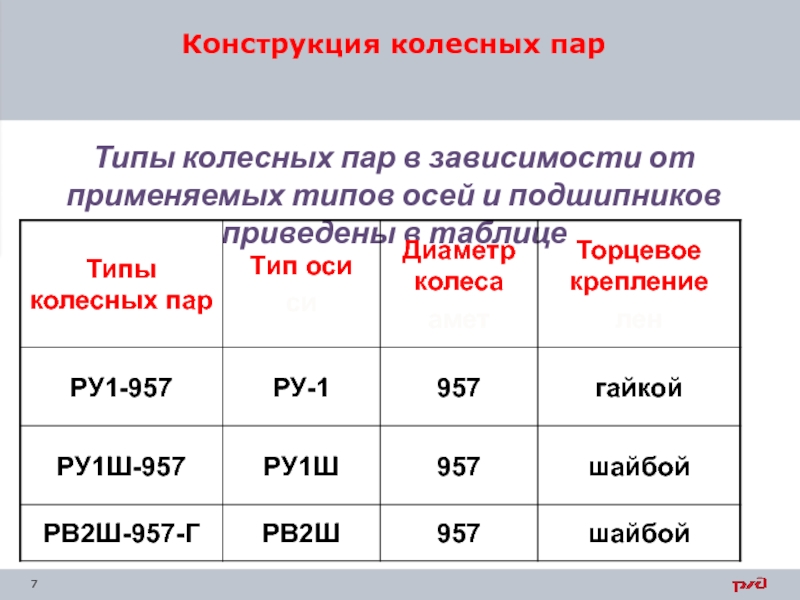

Типы колесных пар в зависимости от применяемых типов осей

и подшипников приведены в таблице
Конструкция колесных парТипы колесных пар в зависимости от применяемых типов осей и подшипников приведены в таблице

Слайд 8Конструкция колесных пар




Устройство оси

Конструкция колесных парУстройство оси

Слайд 9Конструкция колесных пар

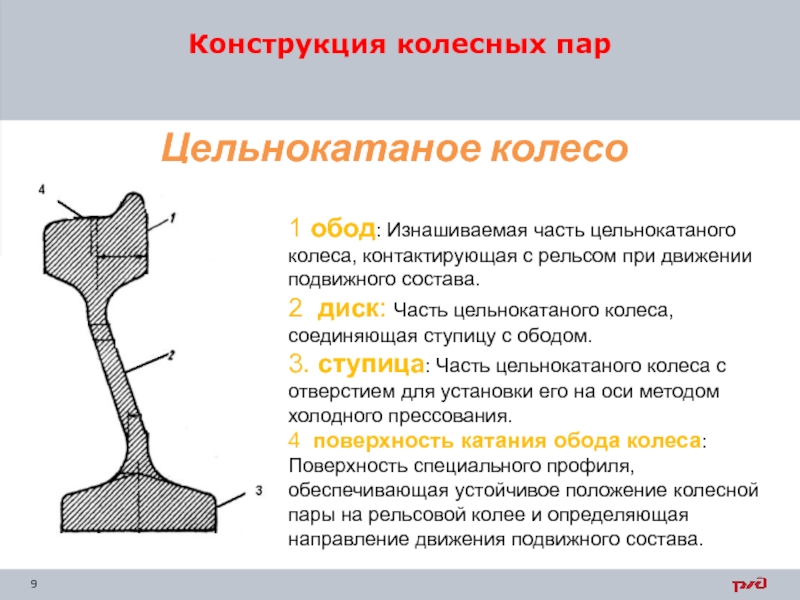

Цельнокатаное колесо
1 обод: Изнашиваемая часть цельнокатаного колеса, контактирующая

с рельсом при движении подвижного состава.
2 диск: Часть цельнокатаного колеса, соединяющая ступицу с ободом.
3. ступица: Часть цельнокатаного колеса с отверстием для установки его на оси методом холодного прессования.
4 поверхность катания обода колеса: Поверхность специального профиля, обеспечивающая устойчивое положение колесной пары на рельсовой колее и определяющая направление движения подвижного состава.
Конструкция колесных парЦельнокатаное колесо 1 обод: Изнашиваемая часть цельнокатаного колеса, контактирующая с рельсом при движении подвижного состава.

Слайд 10Конструкция колесных пар




Поверхность катания колеса

Конструкция колесных парПоверхность катания колеса

Слайд 11Конструкция колесных пар




Конструкция колесных пар
