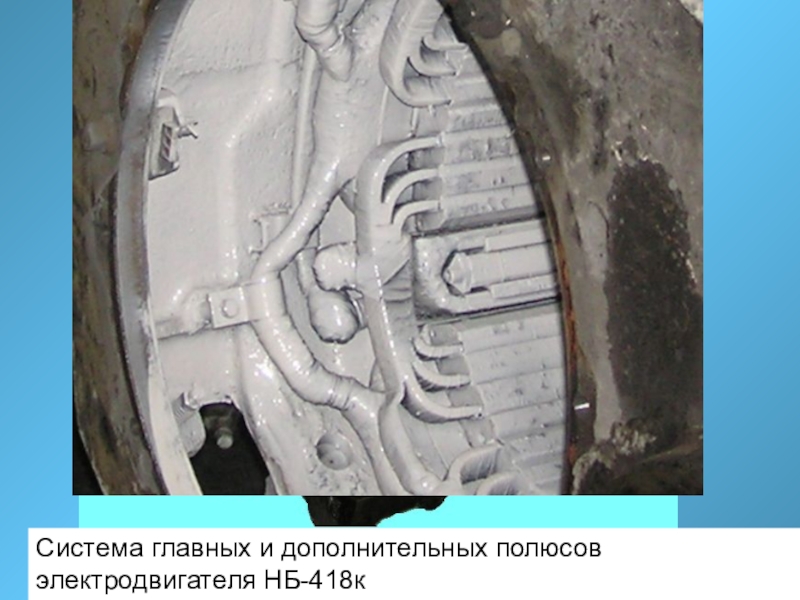

- 12. Система главных и дополнительных полюсов электродвигателя НБ-418к

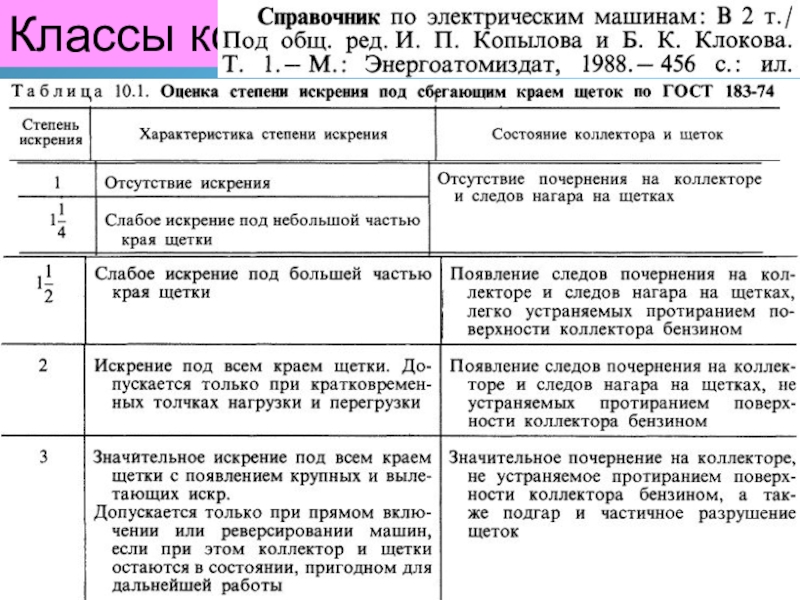

- 13. Классы коммутации
Слайд 1Коммутация в машинах постоянного тока
Электронный учебник по Эл. машинам МЭИ
http://elmech.mpei.ac.ru/em/index.html

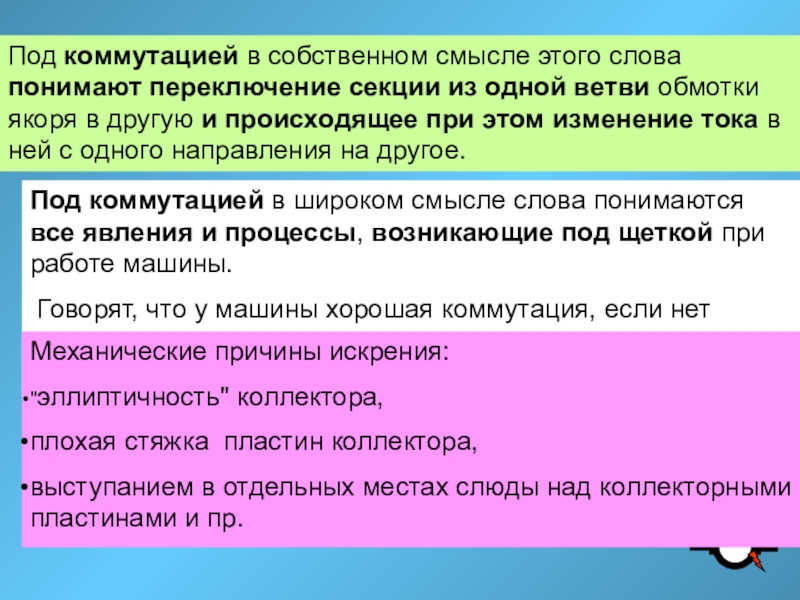

Слайд 2Под коммутацией в собственном смысле этого слова понимают переключение секции из
Под коммутацией в широком смысле слова понимаются все явления и процессы, возникающие под щеткой при работе машины.
Говорят, что у машины хорошая коммутация, если нет искрения под щетками, и плохая коммутация, если под щетками возникает искрение.
Механические причины искрения:
"эллиптичность" коллектора,
плохая стяжка пластин коллектора,
выступанием в отдельных местах слюды над коллекторными пластинами и пр.

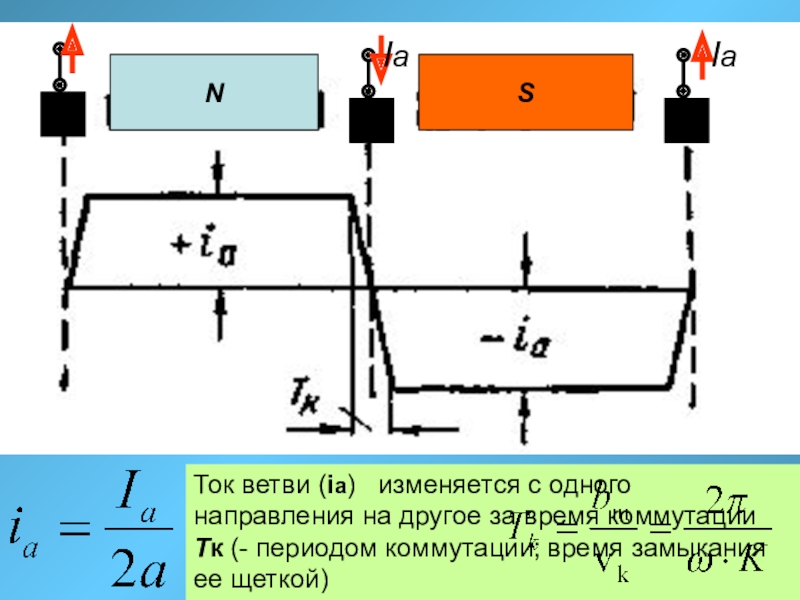

Слайд 3Ток ветви (ia) изменяется с одного направления на другое за

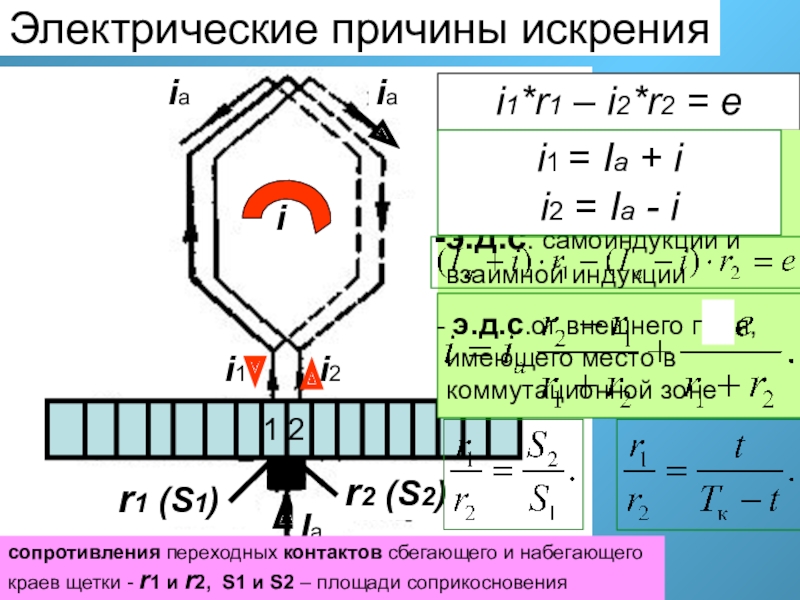

Слайд 4Электрические причины искрения
начало коммутации -соприкосновение края щетки с пластиной 2
конец
сопротивления переходных контактов сбегающего и набегающего краев щетки - r1 и r2, S1 и S2 – площади соприкосновения
i1*r1 – i2*r2 = e
e — э.д.с., в секции, складывается из:
э.д.с. самоиндукции и взаимной индукции
э.д.с.от внешнего поля, имеющего место в коммутационной зоне
i1 = Ia + i
i2 = Ia - i
i

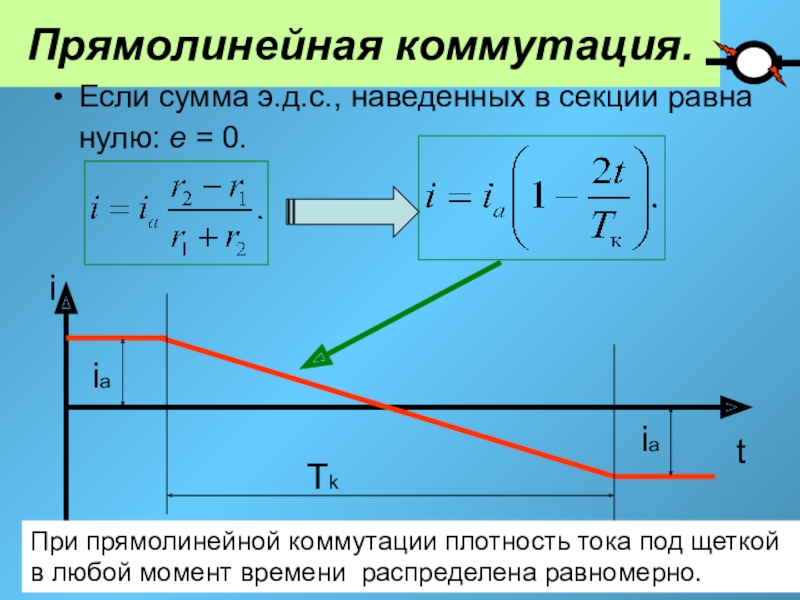

Слайд 5Прямолинейная коммутация.
Если сумма э.д.с., наведенных в секции равна нулю: e
При прямолинейной коммутации плотность тока под щеткой в любой момент времени распределена равномерно.

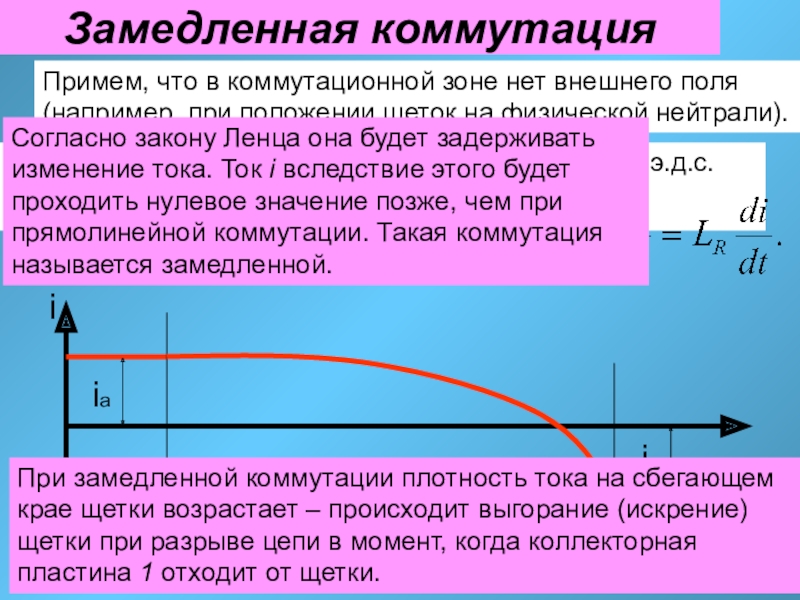

Слайд 6Замедленная коммутация
Примем, что в коммутационной зоне нет внешнего поля (например, при
в коммутируемой секции будут иметь место только э.д.с. самоиндукции и э.д.с. взаимной индукции - eR
Согласно закону Ленца она будет задерживать изменение тока. Ток i вследствие этого будет проходить нулевое значение позже, чем при прямолинейной коммутации. Такая коммутация называется замедленной.
При замедленной коммутации плотность тока на сбегающем крае щетки возрастает – происходит выгорание (искрение) щетки при разрыве цепи в момент, когда коллекторная пластина 1 отходит от щетки.

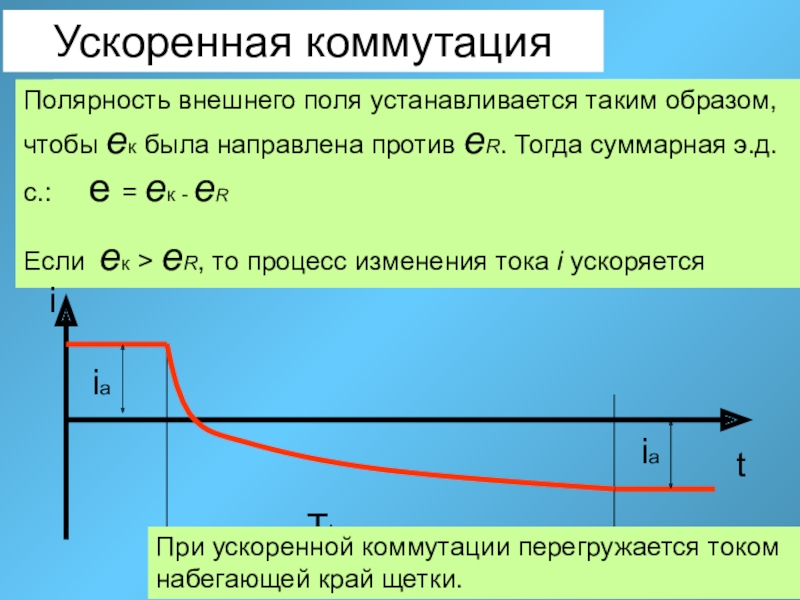

Слайд 7Ускоренная коммутация
Электродвижущая сила, наведенная в коммутируемой секции внешним полем, называется коммутирующей
Полярность внешнего поля устанавливается таким образом, чтобы ек была направлена против еR. Тогда суммарная э.д.с.: e = ек - еR
Если ек > еR, то процесс изменения тока i ускоряется
При ускоренной коммутации перегружается током набегающей край щетки.

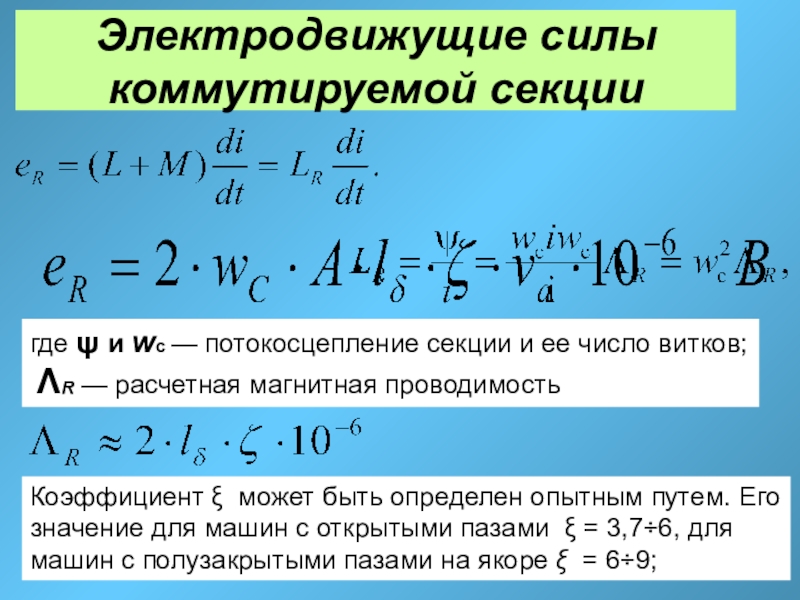

Слайд 8Электродвижущие силы коммутируемой секции
где ψ и wс — потокосцепление секции
Коэффициент ξ может быть определен опытным путем. Его значение для машин с открытыми пазами ξ = 3,7÷6, для машин с полузакрытыми пазами на якоре ξ = 6÷9;
Слайд 9Электродвижущие силы коммутируемой секции

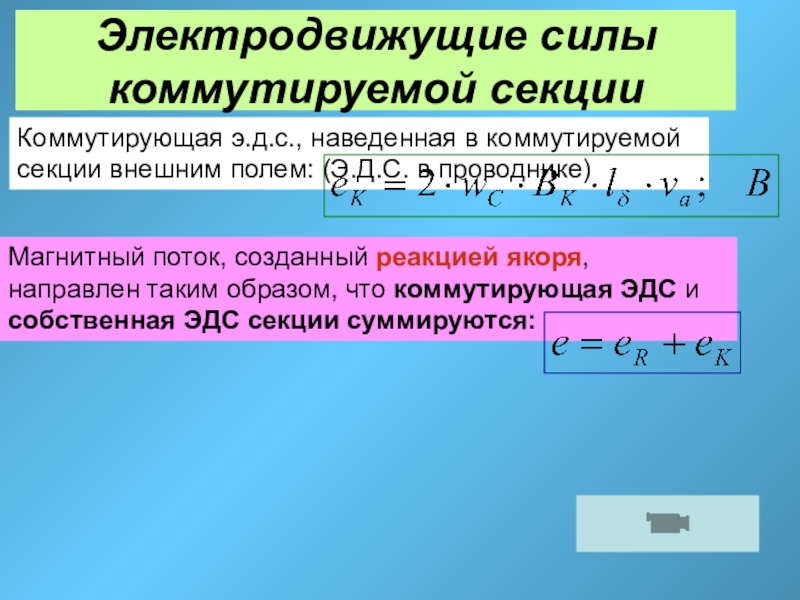

Коммутирующая э.д.с., наведенная в коммутируемой секции внешним
Магнитный поток, созданный реакцией якоря, направлен таким образом, что коммутирующая ЭДС и собственная ЭДС секции суммируются:
Слайд 10Способы улучшения коммутации

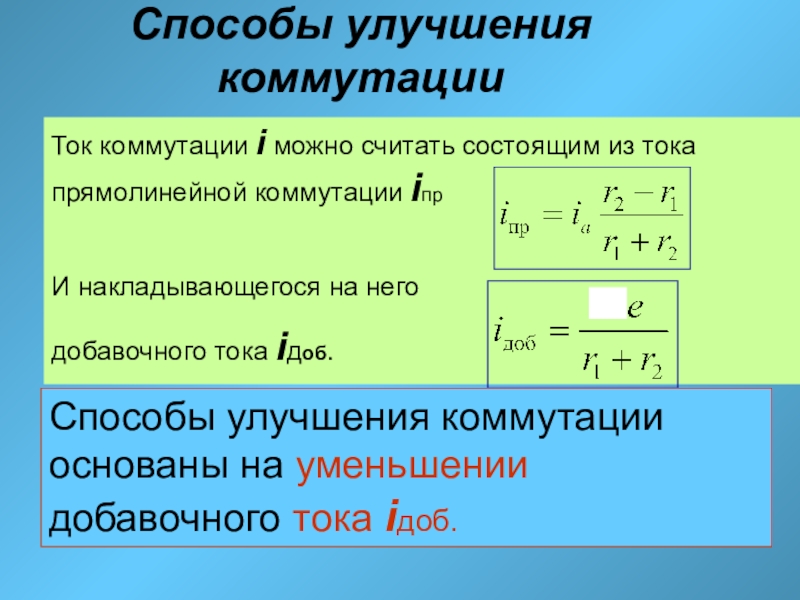

Ток коммутации i можно считать состоящим из тока
И накладывающегося на него
добавочного тока iдоб.
Способы улучшения коммутации основаны на уменьшении добавочного тока iдоб.

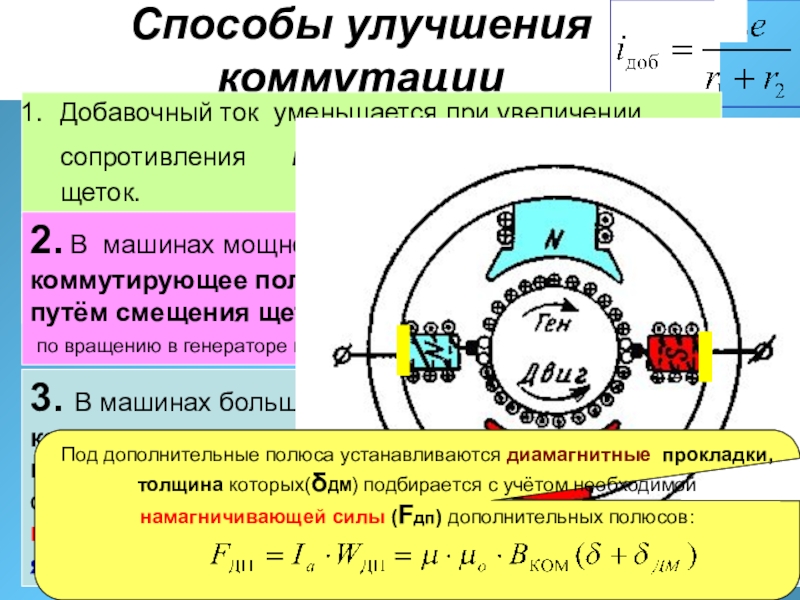

Слайд 11Способы улучшения коммутации
Добавочный ток уменьшается при увеличении сопротивления r1
Чем больше ожидаемая результирующая э.д.с. е, тем тверже должны быть щетки, так как они создают в переходном контакте относительно большое сопротивление.
Стремятся сумму э.д.с. сделать равной нулю:
е = eR + eк = 0.
2. В машинах мощностью не свыше 0,5 кВт коммутирующее поле получают за счёт реакции якоря путём смещения щеток с геометрической нейтрали.
по вращению в генераторе и против вращения в двигателе.
3. В машинах больших мощностей для создания коммутирующего поля применяются дополнительные полюса. Их обмотка соединяется последовательно с обмоткой якоря. При этом индукция коммутирующего поля (Вком) увеличивается пропорционально току якоря.
Под дополнительные полюса устанавливаются диамагнитные прокладки, толщина которых(δДМ) подбирается с учётом необходимой намагничивающей силы (Fдп) дополнительных полюсов:
