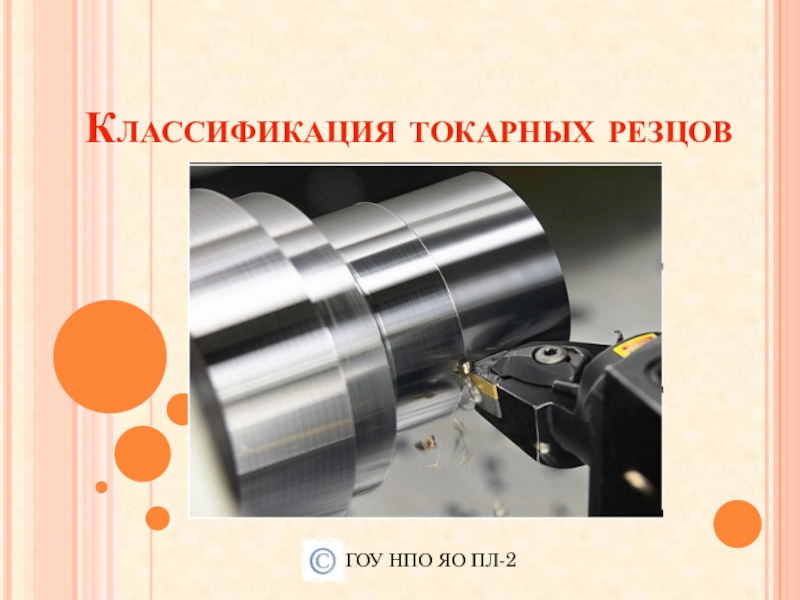

Презентация, доклад на тему Классификация токарных резцов

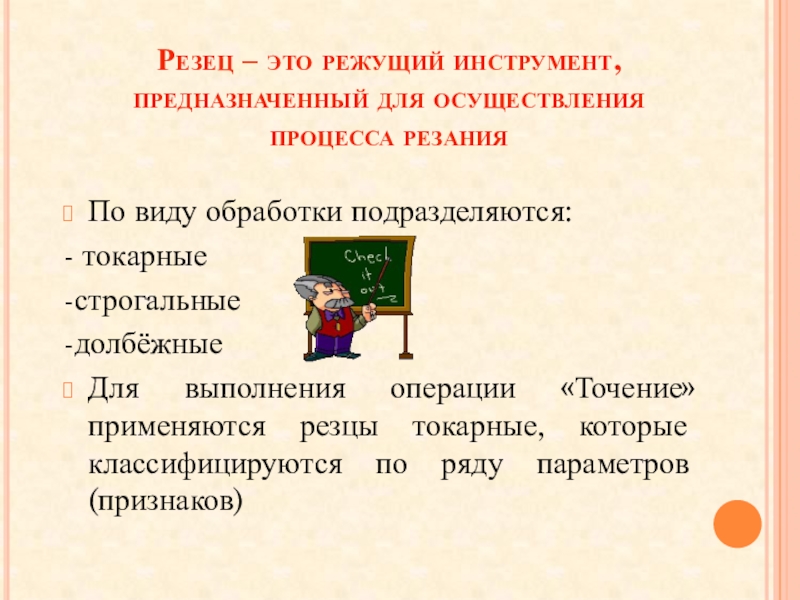

обработки подразделяются:
- токарные
-строгальные
-долбёжные

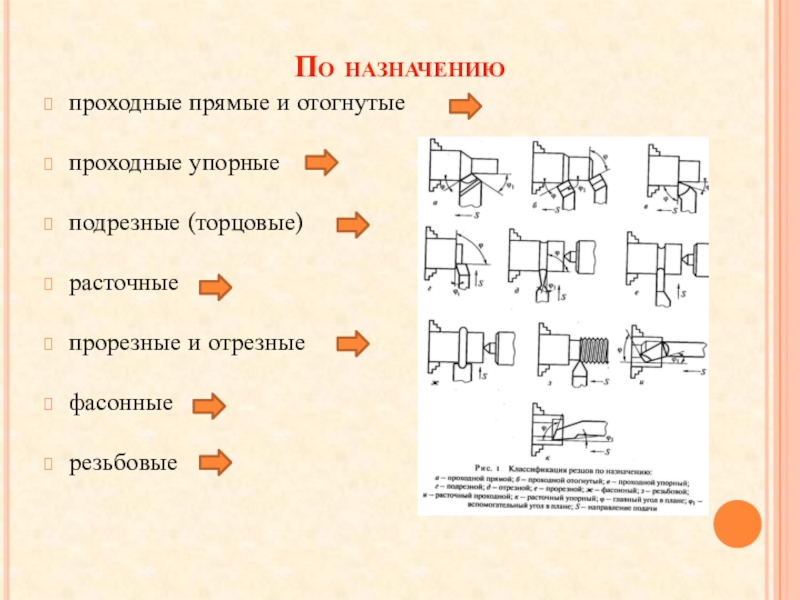

Для выполнения операции «Точение» применяются резцы токарные, которые классифицируются по ряду параметров (признаков)

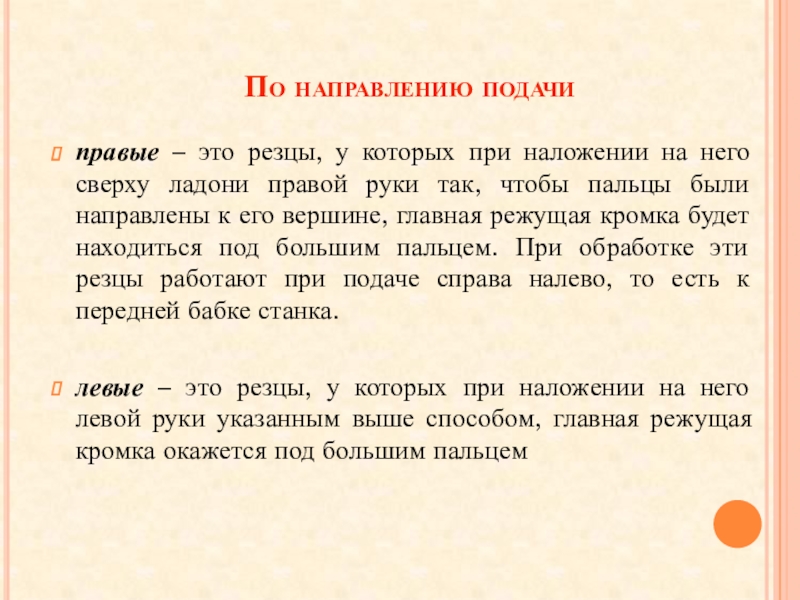

на него сверху ладони правой руки так, чтобы пальцы были направлены к его вершине, главная режущая кромка будет находиться под большим пальцем. При обработке эти резцы работают при подаче справа налево, то есть к передней бабке станка.

левые – это резцы, у которых при наложении на него левой руки указанным выше способом, главная режущая кромка окажется под большим пальцем

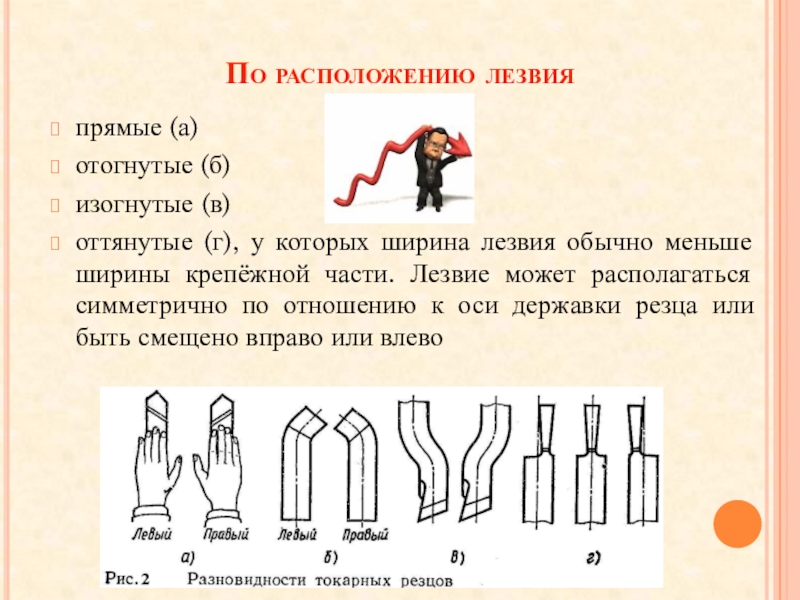

обычно меньше ширины крепёжной части. Лезвие может располагаться симметрично по отношению к оси державки резца или быть смещено вправо или влево

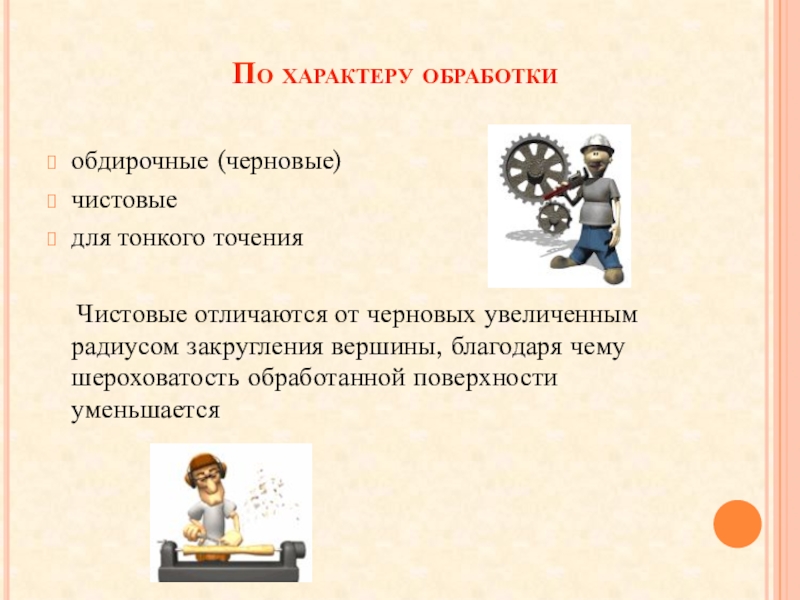

увеличенным радиусом закругления вершины, благодаря чему шероховатость обработанной поверхности уменьшается

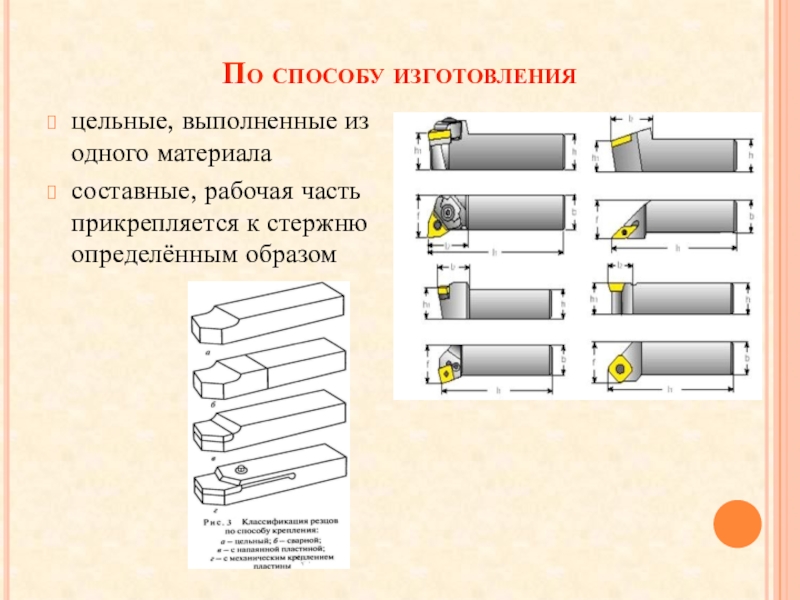

стержню определённым образом

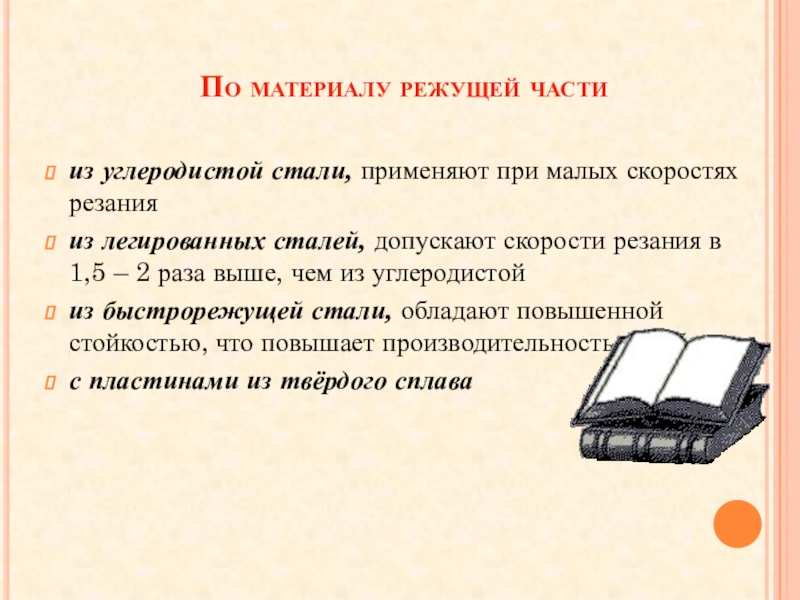

легированных сталей, допускают скорости резания в 1,5 – 2 раза выше, чем из углеродистой
из быстрорежущей стали, обладают повышенной стойкостью, что повышает производительность обработки
с пластинами из твёрдого сплава

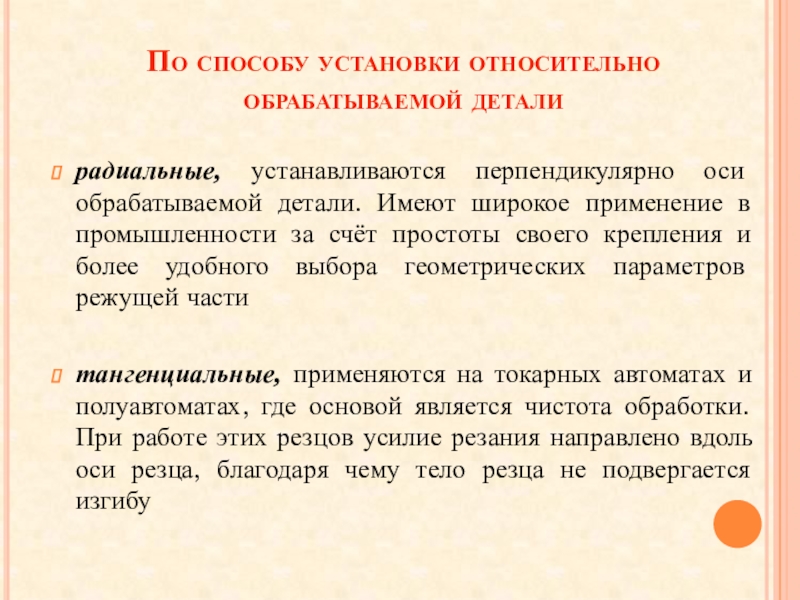

Имеют широкое применение в промышленности за счёт простоты своего крепления и более удобного выбора геометрических параметров режущей части

тангенциальные, применяются на токарных автоматах и полуавтоматах, где основой является чистота обработки. При работе этих резцов усилие резания направлено вдоль оси резца, благодаря чему тело резца не подвергается изгибу

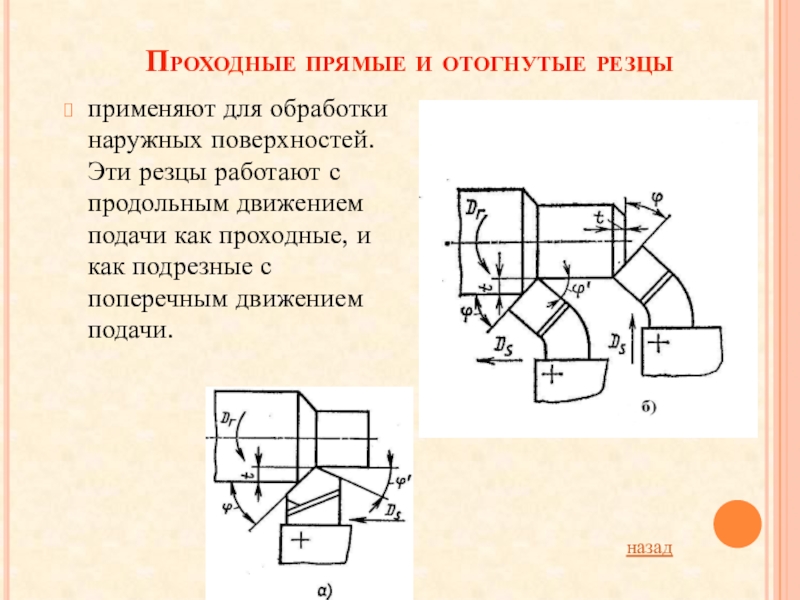

работают с продольным движением подачи как проходные, и как подрезные с поперечным движением подачи.

назад

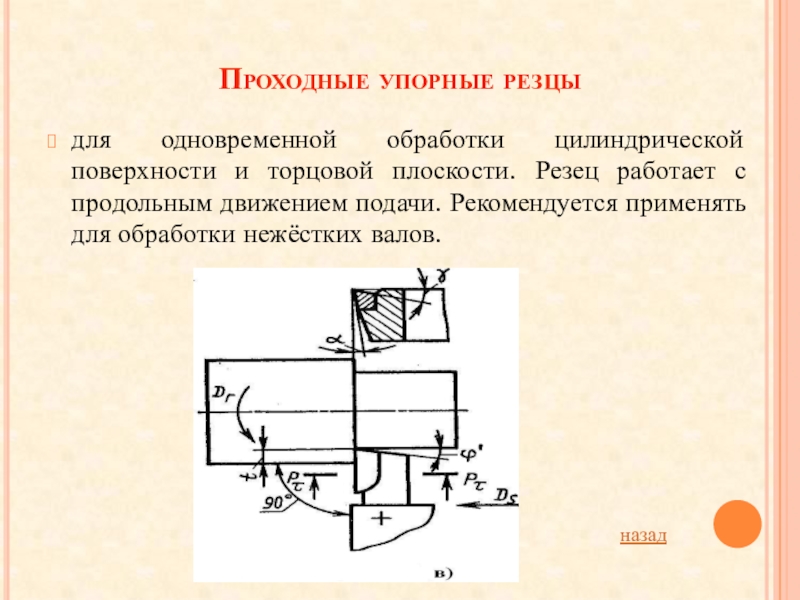

работает с продольным движением подачи. Рекомендуется применять для обработки нежёстких валов.

назад

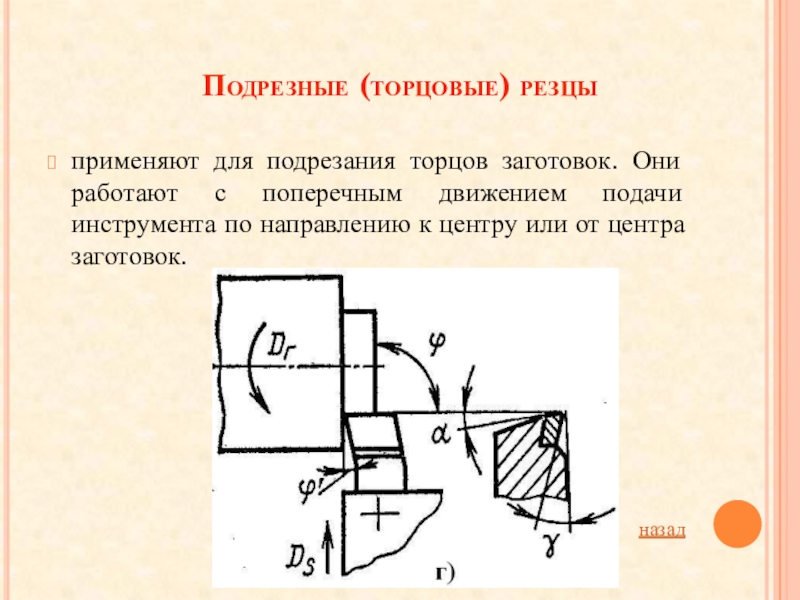

движением подачи инструмента по направлению к центру или от центра заготовок.

назад

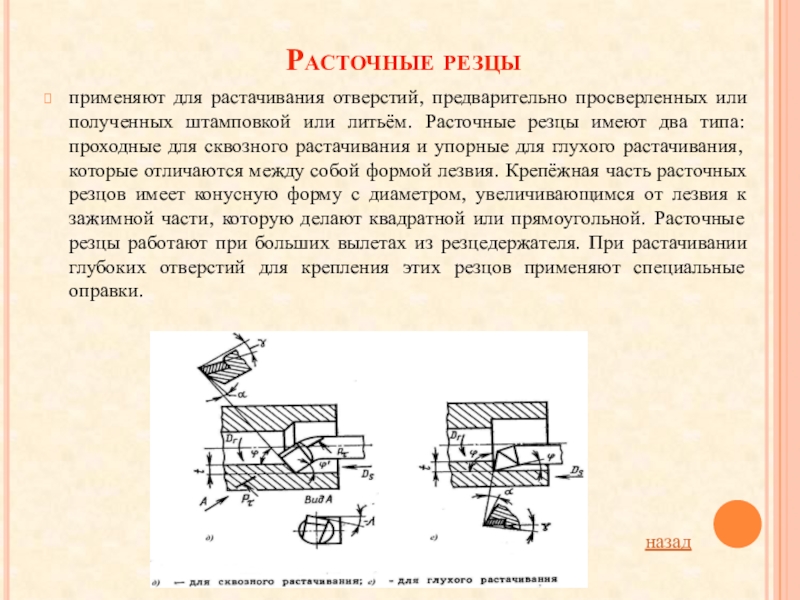

литьём. Расточные резцы имеют два типа: проходные для сквозного растачивания и упорные для глухого растачивания, которые отличаются между собой формой лезвия. Крепёжная часть расточных резцов имеет конусную форму с диаметром, увеличивающимся от лезвия к зажимной части, которую делают квадратной или прямоугольной. Расточные резцы работают при больших вылетах из резцедержателя. При растачивании глубоких отверстий для крепления этих резцов применяют специальные оправки.

назад

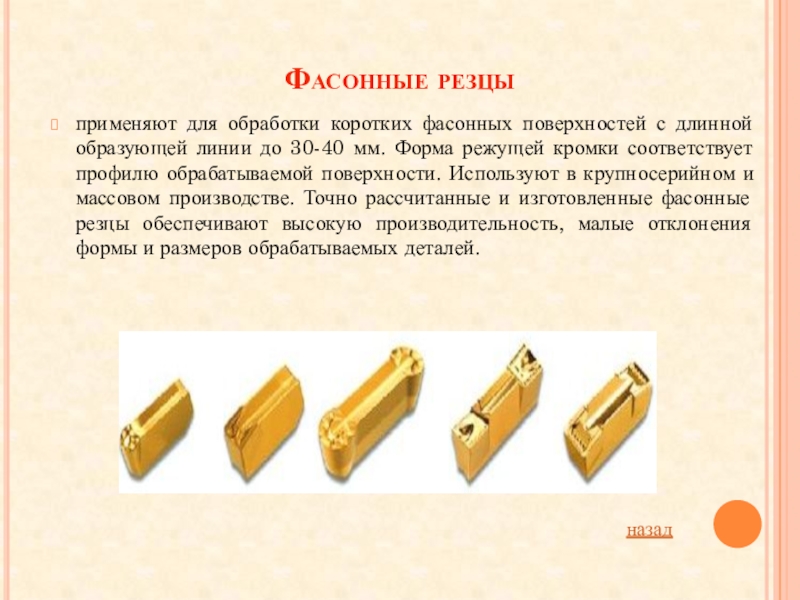

до 30-40 мм. Форма режущей кромки соответствует профилю обрабатываемой поверхности. Используют в крупносерийном и массовом производстве. Точно рассчитанные и изготовленные фасонные резцы обеспечивают высокую производительность, малые отклонения формы и размеров обрабатываемых деталей.

назад

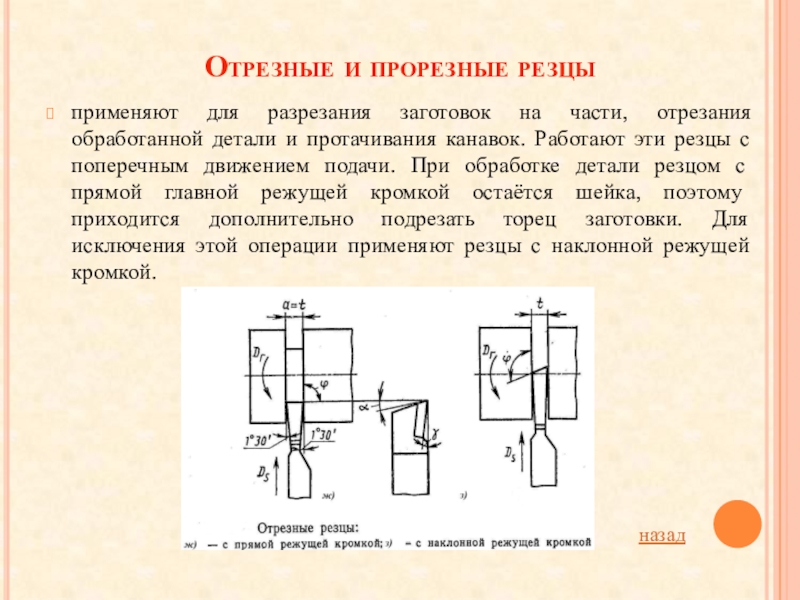

детали и протачивания канавок. Работают эти резцы с поперечным движением подачи. При обработке детали резцом с прямой главной режущей кромкой остаётся шейка, поэтому приходится дополнительно подрезать торец заготовки. Для исключения этой операции применяют резцы с наклонной режущей кромкой.

назад

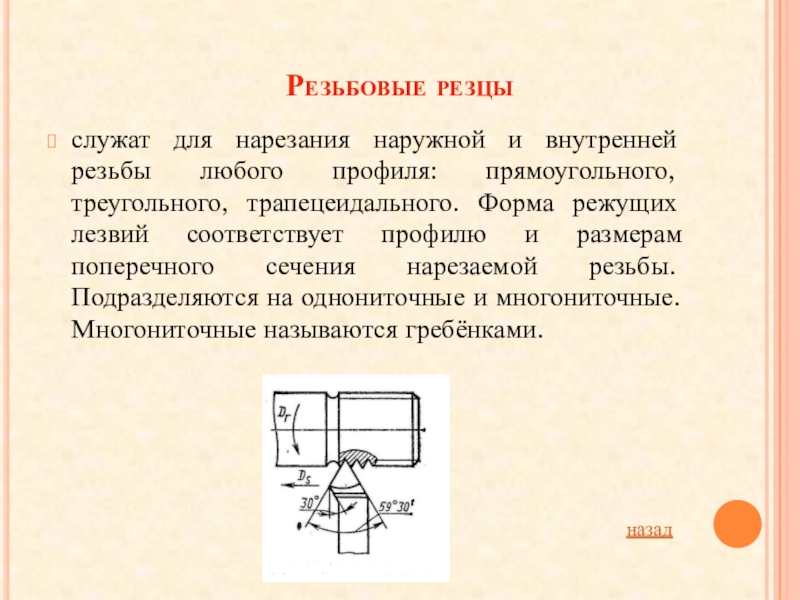

треугольного, трапецеидального. Форма режущих лезвий соответствует профилю и размерам поперечного сечения нарезаемой резьбы. Подразделяются на однониточные и многониточные. Многониточные называются гребёнками.

назад
